1 / 20

題目： 奈米銀 -CaCO 3 / 聚丙烯複合材料製備及其性質研究

99 學年度專題論文發表. 題目： 奈米銀 -CaCO 3 / 聚丙烯複合材料製備及其性質研究. 學 生：周鈺尚 指導老師：陳建文. 一、前言. 奈米銀，銀本身具有預防傷口潰爛和加速傷口瘉合的作用，經過奈米技術處理的奈米銀因表面積急劇增加，使其 殺菌能力 提高 200 倍左右，同時 抗菌活性並不易隨著反應而消耗，仍能長期保持原有的抗菌能力 ，且奈米銀在水中呈中性，能耐酸、耐鹽和弱鹼，對熱和光穩定性好。

nyoko
Télécharger la présentation

題目： 奈米銀 -CaCO 3 / 聚丙烯複合材料製備及其性質研究

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

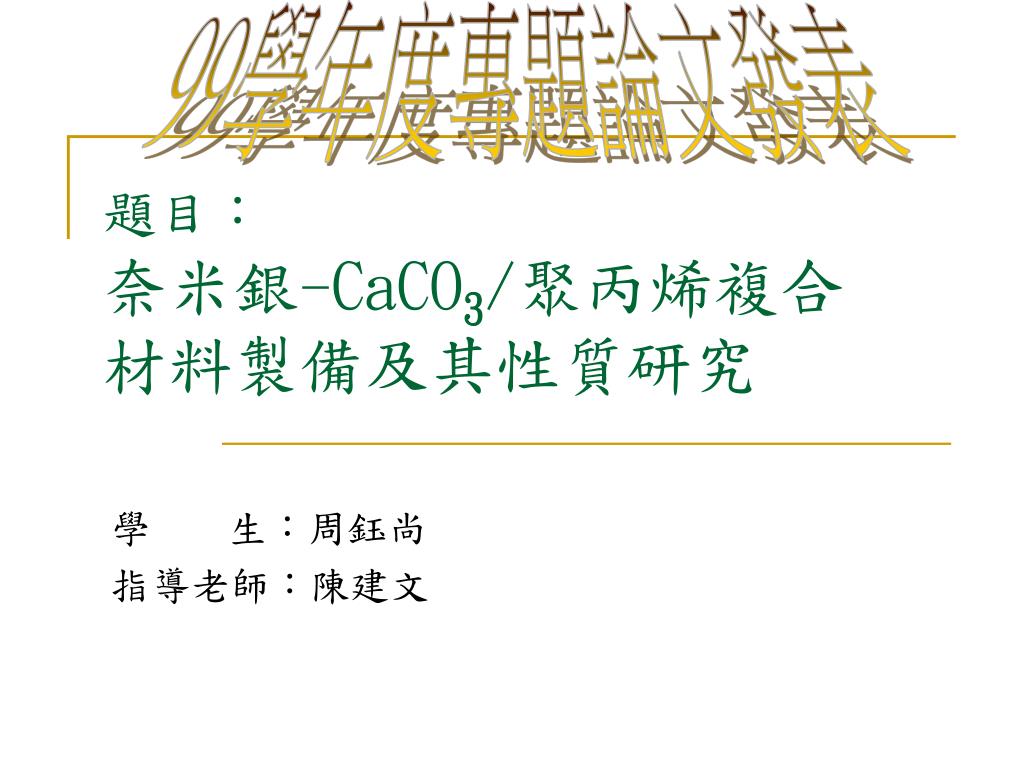

  1. 99學年度專題論文發表 題目：奈米銀-CaCO3/聚丙烯複合材料製備及其性質研究 學 生：周鈺尚 指導老師：陳建文

  2. 一、前言

  3. 奈米銀，銀本身具有預防傷口潰爛和加速傷口瘉合的作用，經過奈米技術處理的奈米銀因表面積急劇增加，使其殺菌能力提高200倍左右，同時抗菌活性並不易隨著反應而消耗，仍能長期保持原有的抗菌能力，且奈米銀在水中呈中性，能耐酸、耐鹽和弱鹼，對熱和光穩定性好。奈米銀，銀本身具有預防傷口潰爛和加速傷口瘉合的作用，經過奈米技術處理的奈米銀因表面積急劇增加，使其殺菌能力提高200倍左右，同時抗菌活性並不易隨著反應而消耗，仍能長期保持原有的抗菌能力，且奈米銀在水中呈中性，能耐酸、耐鹽和弱鹼，對熱和光穩定性好。 • 聚丙烯，綜合性能優良，容易加工成型，生產成本較低。具有良好的電性能和高頻絕緣性不受濕度影響，但低溫時變脆、不耐磨、易老化，適於製作一般機械零件，耐腐蝕零件和絕緣零件，用途廣泛。

  4. 二、實驗

  5. 2-1 材料 • 奈米銀：90-100nm、載體CaCO3，10000ppm， 嘉良特化 • 等規PP(聚丙烯)顆粒：李長榮化工 • 丙酮(Acetone)：工業型丙酮

  6. 2-2 儀器設備 • 雙螺桿擠壓機： SHJ-20、南京杰 • 熱壓成型機(機械式)：GT-7014-A、高鐵 • 熱變形溫度試驗機：HT-8054、弘達儀器 • 洛氏硬度試驗機：FR-LE • 拉力試驗機：HT-9102、弘達儀器 • 熔融指數機：GT-710、高鐵 • 電子天平：GL-210 • 熱重量損失分析儀：Pyris1 TGA、博精

  7. 2-3 實驗步驟 將奈米銀-CaCO3粉體與聚丙烯以奈米銀-CaCO31%、3%、5%、10%等不同比例混合 探討材料抗菌性、硬度、拉伸等機械性質 雙螺桿混練 混合均勻的混合材置入切料機切成小顆粒奈米銀-CaCO3複合材料。 不同比例的奈米銀-CaCO3混合材置入熱壓成型機做出各種試片 測試 MI 及 TGA

  8. 三、結果與討論

  9. 3-1 3%奈米銀-CaCO3/PP複合材料之抗菌效果 • A=對照組立即沖刷之菌數 • B=對照組24小時培養後沖刷之菌數。 • C=樣品組24小時培養後沖刷之菌數。 • 抗菌活性質(㏒B- ㏒C)大於( JIS 2.0 )以上，表示樣品有抗菌效果

  10. 3-2 奈米銀-CaCO3/聚丙烯複合材料之拉力試驗 • ASTM D638-03標準檢測 • 試片規格：長120mm、寬20mm、厚3mm，定速率50mm/min，斷點比率為80%

  11. 3-3 奈米銀-CaCO3/聚丙烯複合材料之硬度試驗 • ASTM D785標準檢測

  12. 3-4 奈米銀-CaCO3/聚丙烯複合材料之熔融指數 • ASTM D1238 A法標準檢測 • 重錘總重2.16Kg ，預熱7分鐘、

  13. 3-5奈米銀-CaCO3/聚丙烯複合材料之熱變形量與溫度之關係3-5奈米銀-CaCO3/聚丙烯複合材料之熱變形量與溫度之關係 • ASTM D648標準檢測 • 每分鐘2℃速度升溫

  14. 3-6 奈米銀-CaCO3/聚丙烯複合材料之熱重量損失分析 Td值越高表示熱穩定性越好

  15. 四、結論

  16. 添加3%奈米銀-CaCO3/PP複合材料即具有抗菌效果。添加3%奈米銀-CaCO3/PP複合材料即具有抗菌效果。 • PP複合材料抗張強度及楊氏模量隨奈米銀-CaCO3添加量增加而增加，添加至10%則有下降趨勢。 • PP複合材料硬度隨奈米銀-CaCO3添加量增加而增加。 • PP複合材料熔融指數隨奈米銀-CaCO3添加量增加而增加。 • PP複合材料熱變形溫度隨奈米銀-CaCO3添加量增加而增加。 • PP複合材料熱穩定性隨奈米銀-CaCO3添加量增加而增加。

  17. 五、參考文獻

  18. 劉丞恆、王傑瑁、鄧ㄧ安、伍慶勳，奈米複合材料之製備及其物性探討，紡織綜合研究期刊，第4期，第19卷，2009年，10-14頁。劉丞恆、王傑瑁、鄧ㄧ安、伍慶勳，奈米複合材料之製備及其物性探討，紡織綜合研究期刊，第4期，第19卷，2009年，10-14頁。 • 徐國財、張立德編著，奈米複合材料，五南出版社，2004年。 • 彭俊彥, “熱塑性聚胺基甲酸酯/蒙脫土奈米複合材料之製備與物性分析” 國立中興大學化學工程研究所碩士論文，2002年。 • 張立德、季每，「奈米材料和奈米結構」，滄海書局，2002年6月。 • 王建智，「聚丙烯奈米複合材料之微結構及物性檢測」，私立東海大學化學工程研究所，碩士論文，2005年。 • 張豐志編著，應用高分子手冊，五南出版社，2003年。 • 范姜建成，「聚丙烯壓縮成型品加工條件與成型結晶性質、機械性質之關聯」，國立台灣大學，化學工程學研究所，碩士論文，1987年。 • 劉文科，「利用機械延伸改變聚丙烯的結晶度及物性」，私立逢甲大學，化學工程學系，碩士論文，2000年。 • 袁漢明，「雙螺桿混合元件設計與混煉效果對衝擊強度的影響」，私立東海大學化學工程研究所，碩士論文，1998年。 • 吳人傑，複合材料新文京開發出版股份有限公司，2004年，16-29頁。 • 唐建華、朱文深，「抗菌產品抑菌檢測技術之簡介」，工業材料雜誌，191期， 2001年11月，141-148頁。 • 劉郁茹，利用押出及雙軸延伸法製備奈米銀/聚丙烯複合材料及其特性分析之研究，台灣碩博士論文，2008年，200頁。

More Related
