如何建立一個swing元件--以ImageComponent為例 井民全

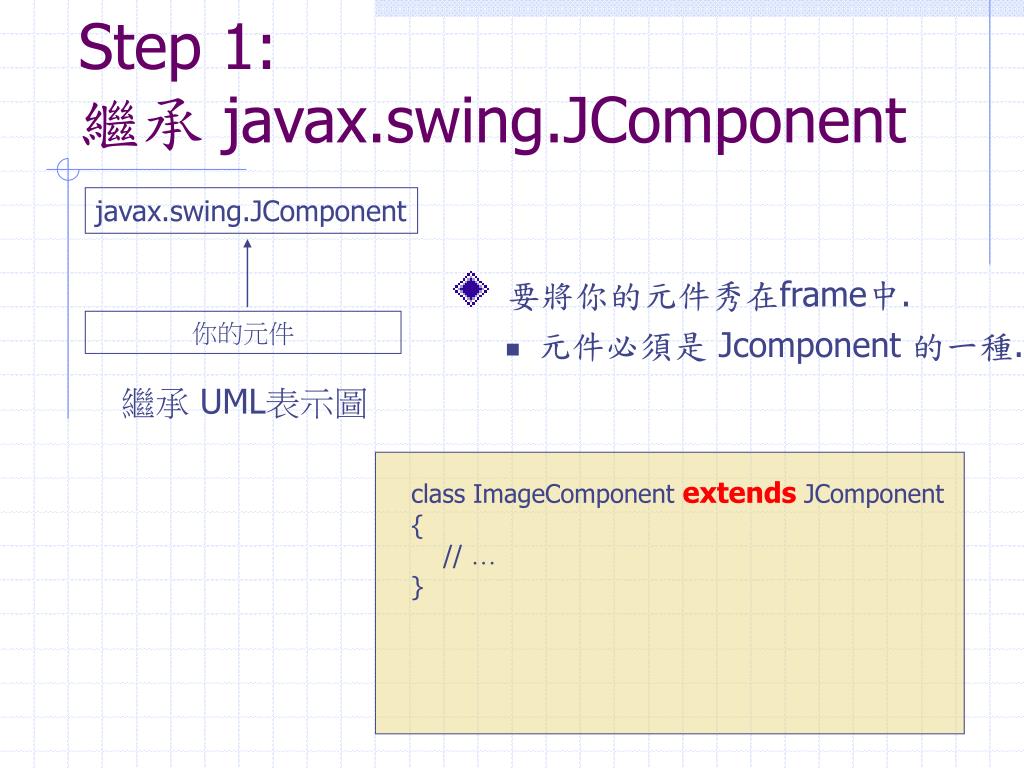

Step 1:繼承 javax.swing.JComponent javax.swing.JComponent • 要將你的元件秀在frame中. • 元件必須是 Jcomponent 的一種. 你的元件繼承 UML表示圖 class ImageComponent extends JComponent { // … }

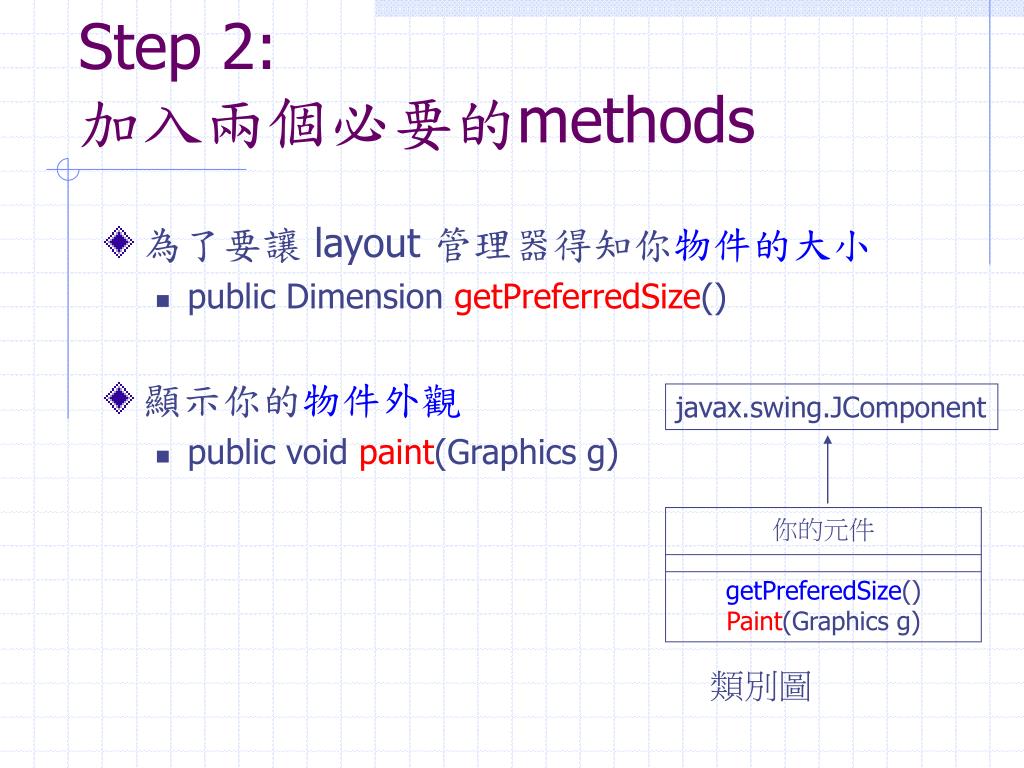

Step 2:加入兩個必要的methods • 為了要讓 layout 管理器得知你物件的大小 • public Dimension getPreferredSize() • 顯示你的物件外觀 • public void paint(Graphics g) javax.swing.JComponent 你的元件 getPreferedSize() Paint(Graphics g) 類別圖

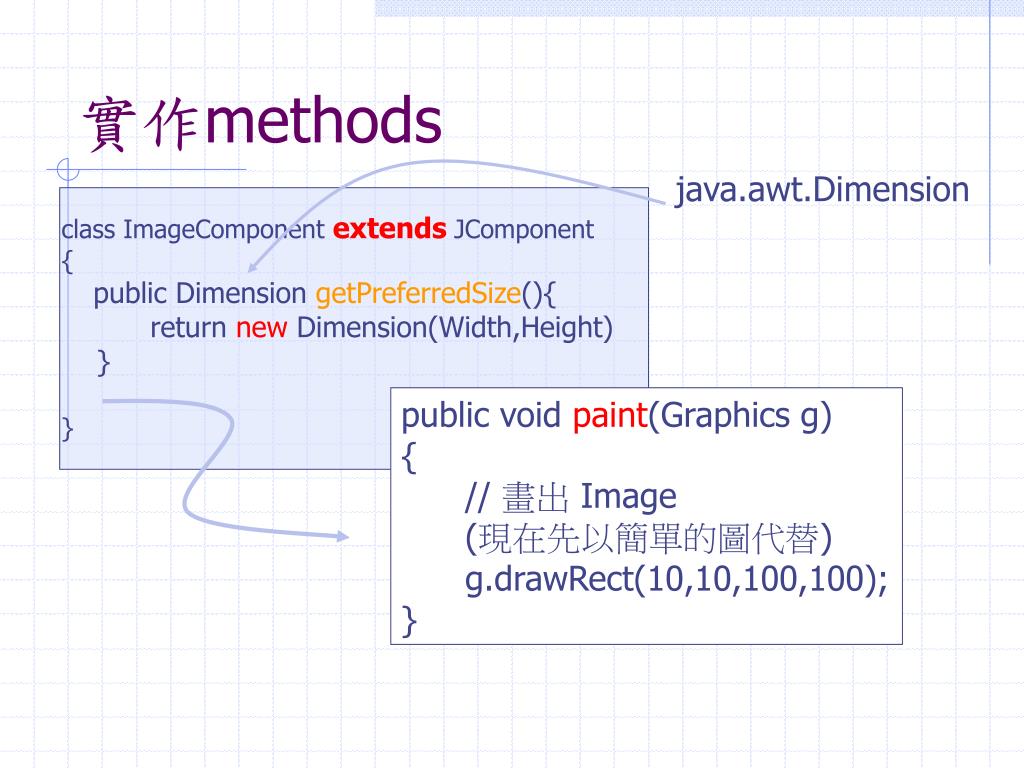

實作methods java.awt.Dimension class ImageComponent extends JComponent { public Dimension getPreferredSize(){ return new Dimension(Width,Height) } } public void paint(Graphics g) { // 畫出 Image (現在先以簡單的圖代替) g.drawRect(10,10,100,100); }

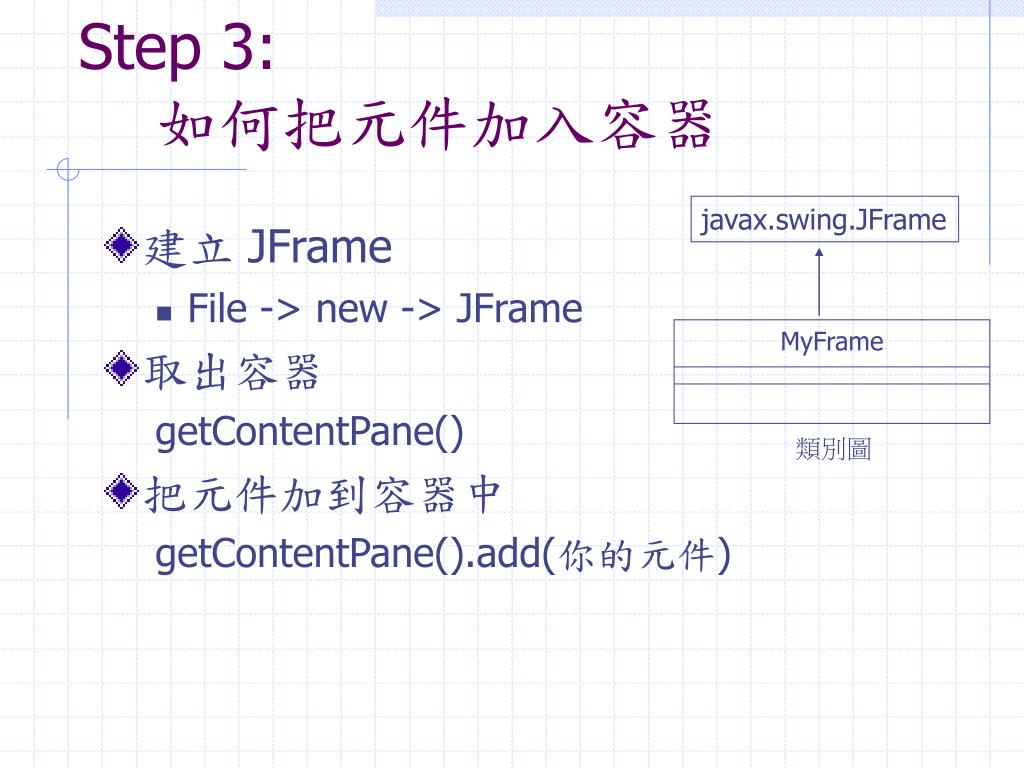

Step 3:如何把元件加入容器 javax.swing.JFrame • 建立 JFrame • File -> new -> JFrame • 取出容器 getContentPane() • 把元件加到容器中 getContentPane().add(你的元件) MyFrame 類別圖

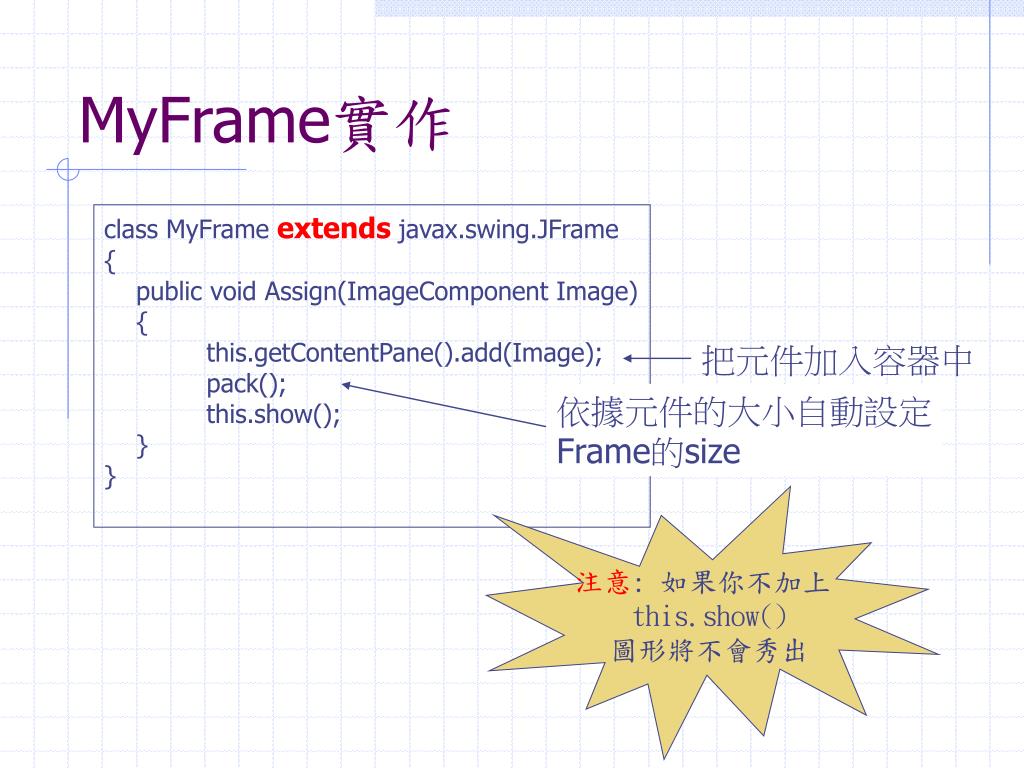

MyFrame實作 class MyFrame extends javax.swing.JFrame { public void Assign(ImageComponent Image) { this.getContentPane().add(Image); pack(); this.show(); } } 把元件加入容器中依據元件的大小自動設定 Frame的size 注意: 如果你不加上 this.show() 圖形將不會秀出

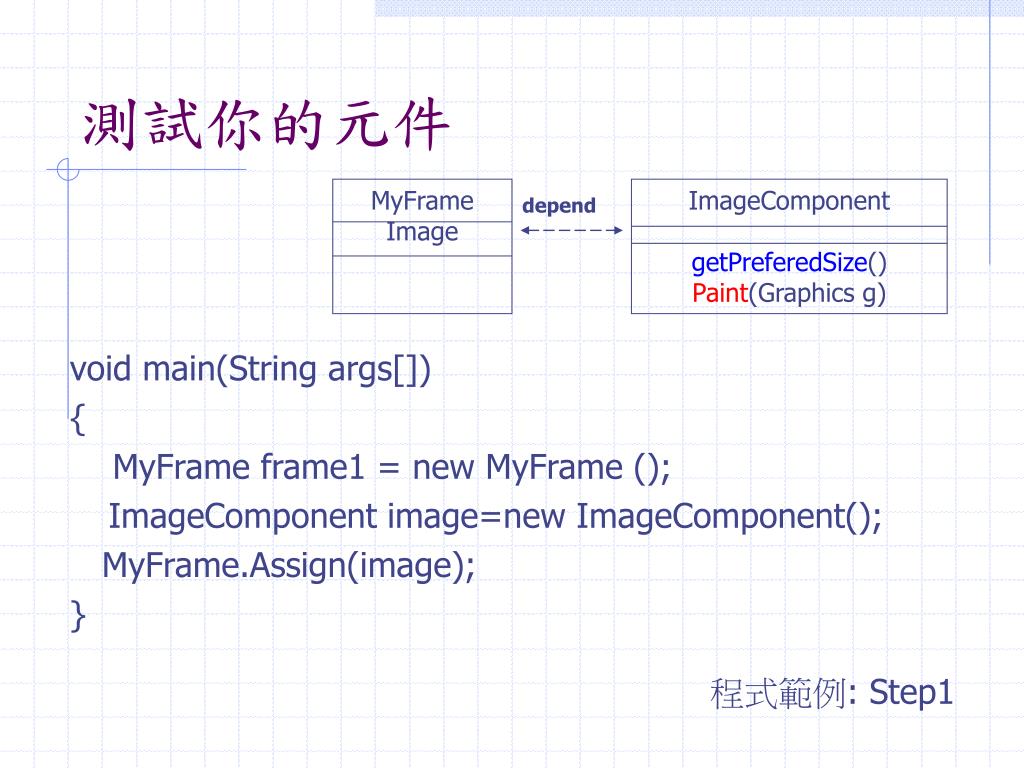

測試你的元件 MyFrame Image ImageComponent getPreferedSize() Paint(Graphics g) depend void main(String args[]) { MyFrame frame1 = new MyFrame (); ImageComponent image=new ImageComponent(); MyFrame.Assign(image); } 程式範例: Step1

測試你的元件– 加入一堆物件 (新增) ImageComponent1 ImageComponent2 MyFrame 你需要一個物件幫你管理物件如何排列!! 如何設定管理物件? VerticalFlowLayout Layout=new VerticalFlowLayout() this->getContentPane().setLayout( Layout );

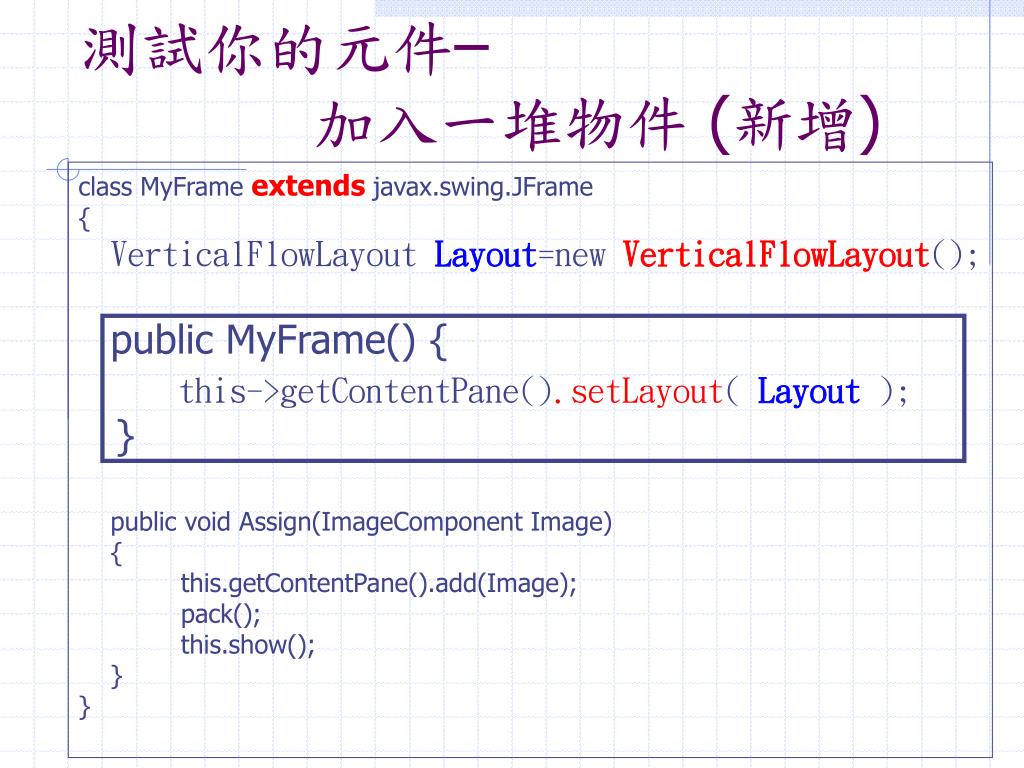

測試你的元件– 加入一堆物件 (新增) class MyFrame extends javax.swing.JFrame { VerticalFlowLayout Layout=new VerticalFlowLayout(); public MyFrame() { this->getContentPane().setLayout( Layout ); } public void Assign(ImageComponent Image) { this.getContentPane().add(Image); pack(); this.show(); } }

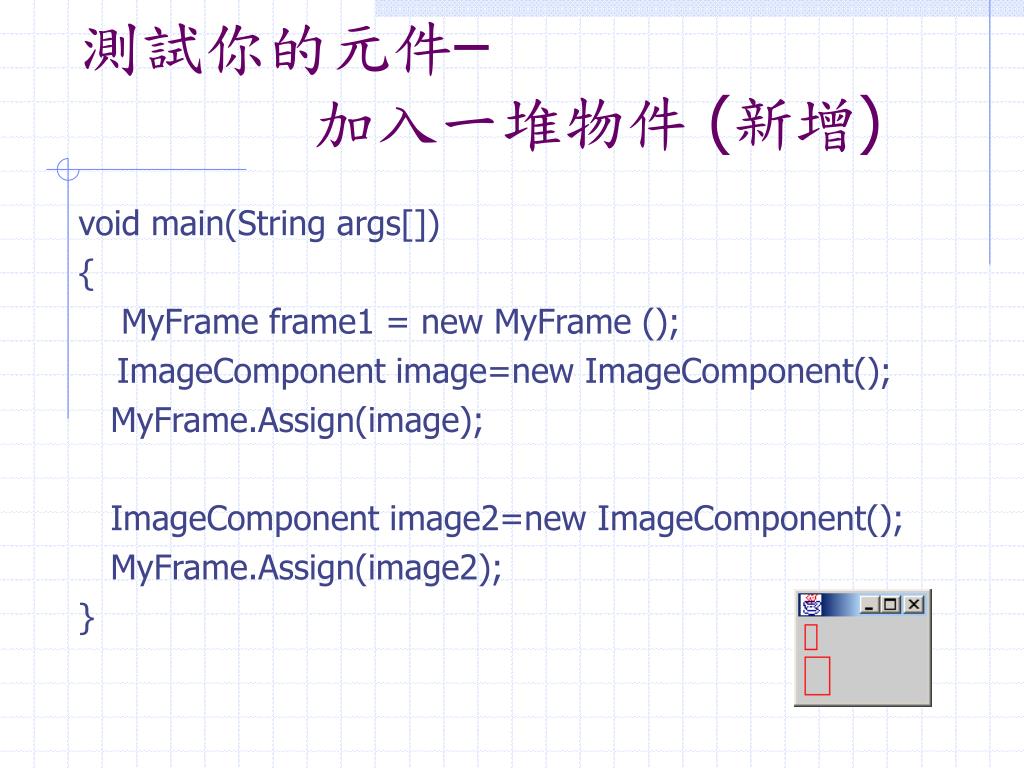

測試你的元件– 加入一堆物件 (新增) void main(String args[]) { MyFrame frame1 = new MyFrame (); ImageComponent image=new ImageComponent(); MyFrame.Assign(image); ImageComponent image2=new ImageComponent(); MyFrame.Assign(image2); }

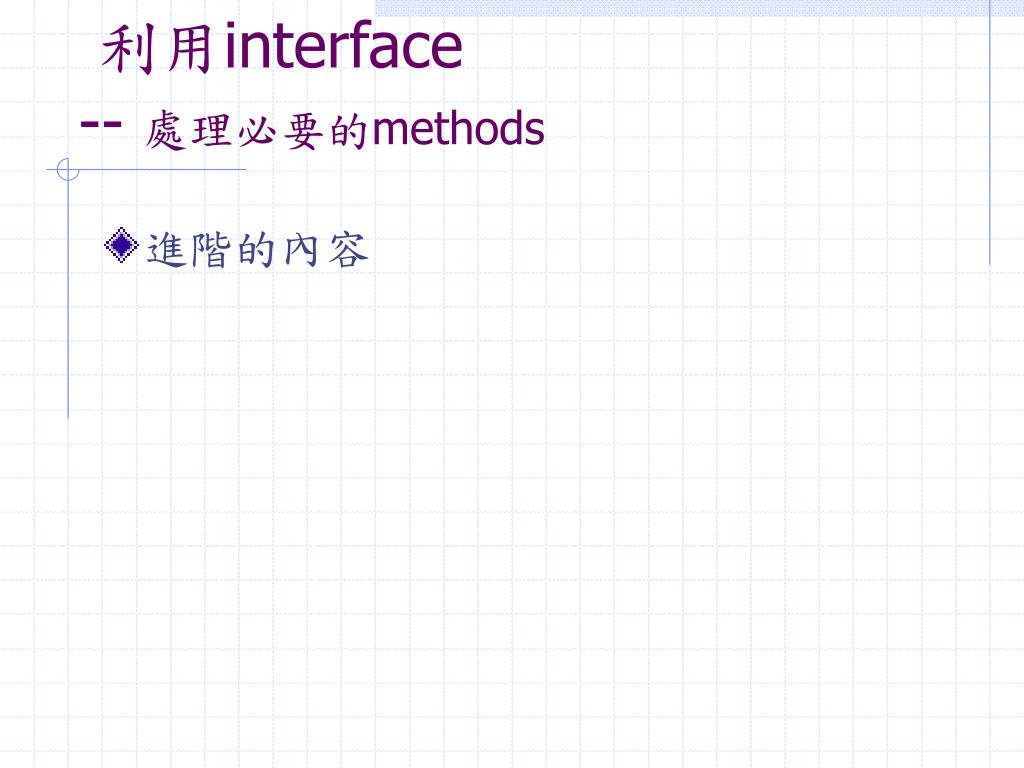

利用interface-- 處理必要的methods • 進階的內容

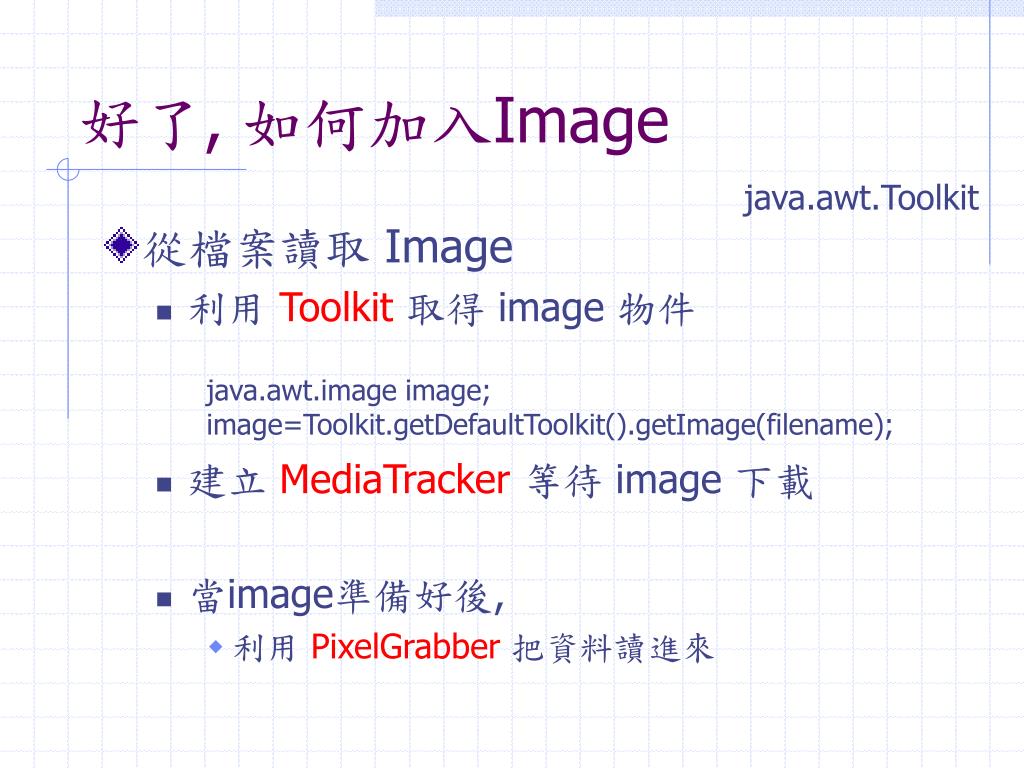

好了, 如何加入Image java.awt.Toolkit • 從檔案讀取 Image • 利用 Toolkit取得 image 物件 • 建立 MediaTracker等待 image 下載 • 當image準備好後, • 利用 PixelGrabber把資料讀進來 java.awt.image image; image=Toolkit.getDefaultToolkit().getImage(filename);

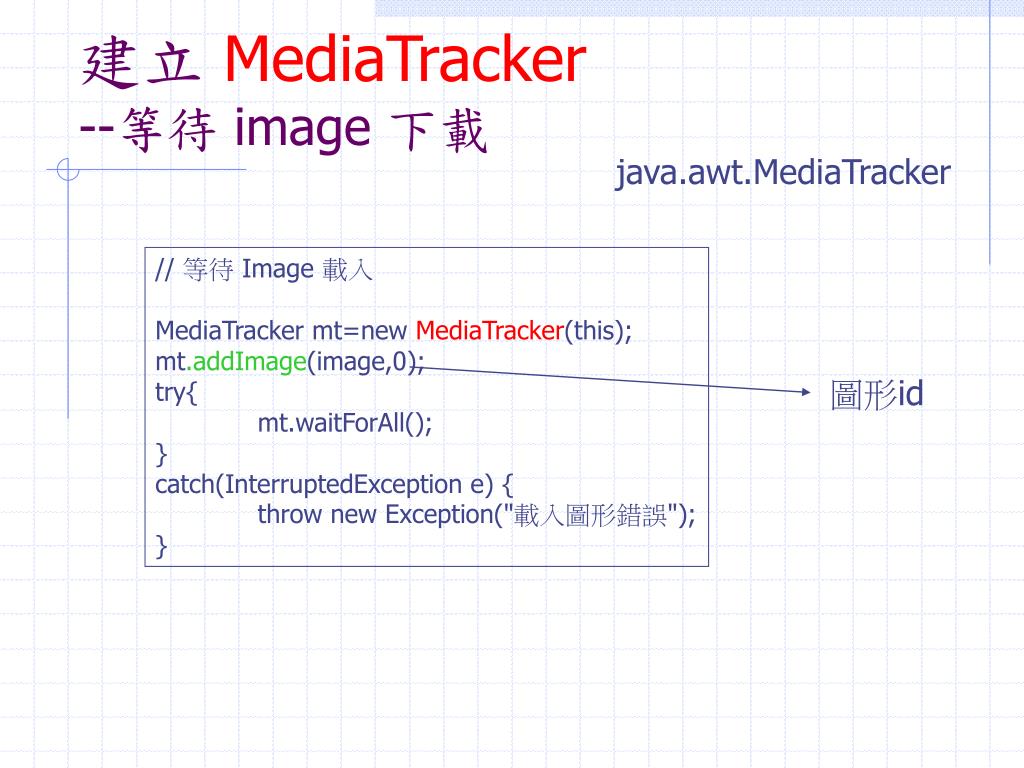

建立 MediaTracker--等待 image 下載 java.awt.MediaTracker // 等待 Image 載入 MediaTracker mt=new MediaTracker(this); mt.addImage(image,0); try{ mt.waitForAll(); } catch(InterruptedException e) { throw new Exception("載入圖形錯誤"); } 圖形id

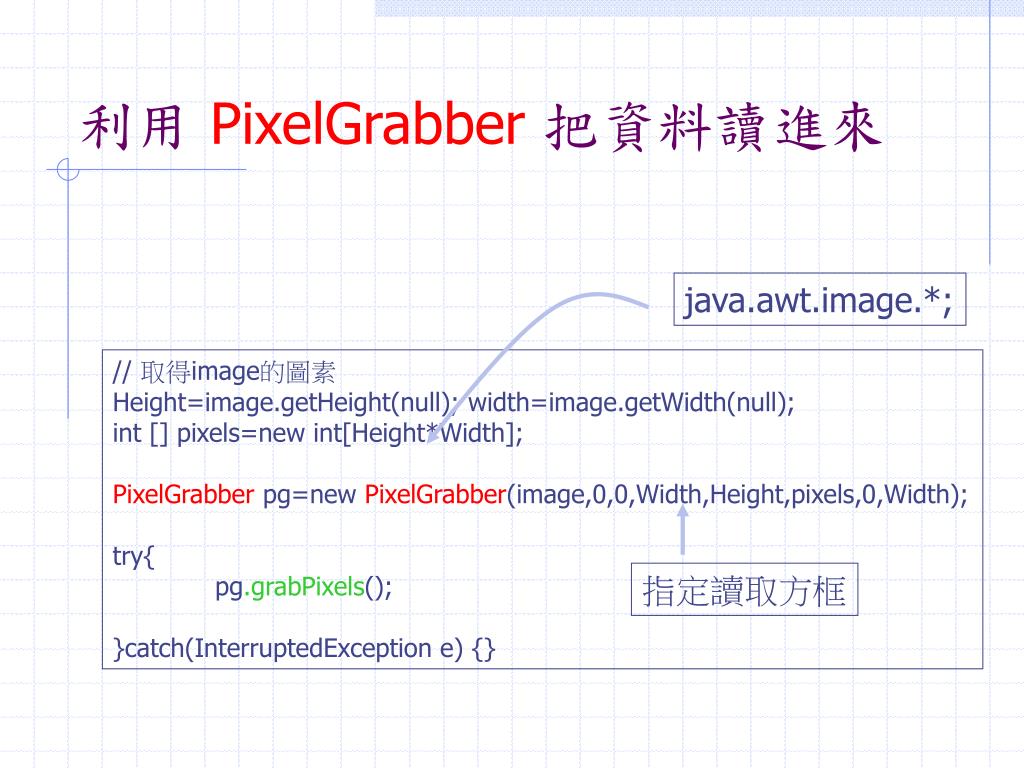

利用 PixelGrabber把資料讀進來 java.awt.image.*; // 取得image的圖素 Height=image.getHeight(null); width=image.getWidth(null); int [] pixels=new int[Height*Width]; PixelGrabber pg=new PixelGrabber(image,0,0,Width,Height,pixels,0,Width); try{ pg.grabPixels(); }catch(InterruptedException e) {} 指定讀取方框

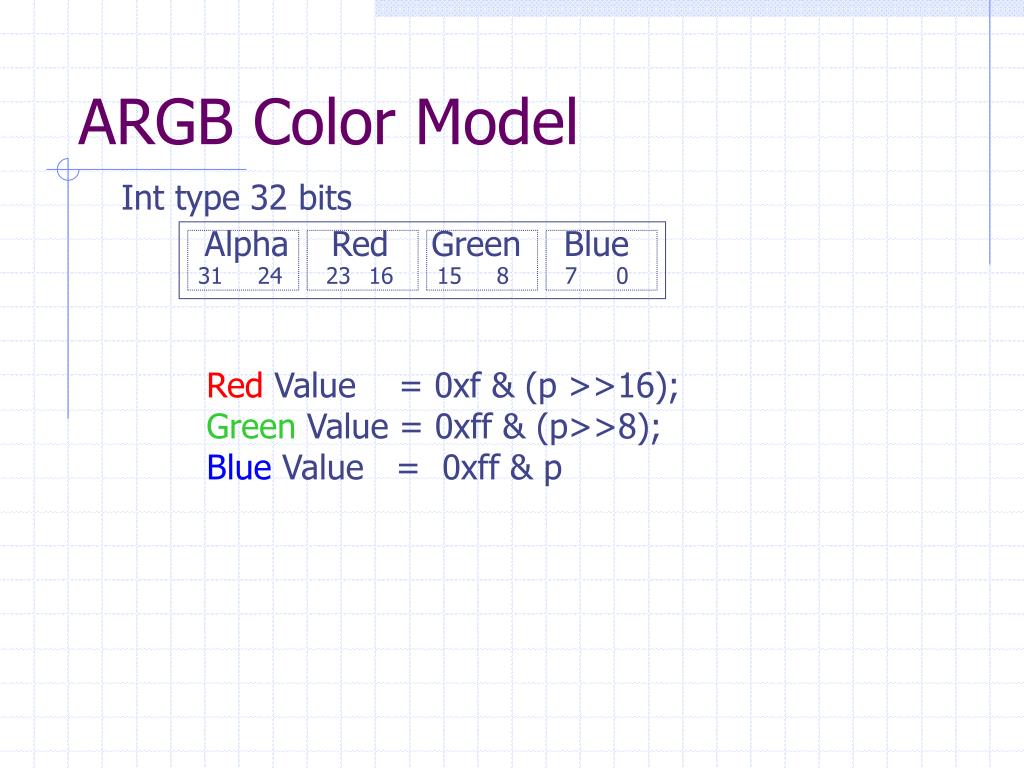

ARGB Color Model Int type 32 bits Alpha Red Green Blue 31 24 23 16 15 8 7 0 Red Value = 0xf & (p >>16); Green Value = 0xff & (p>>8); Blue Value = 0xff & p

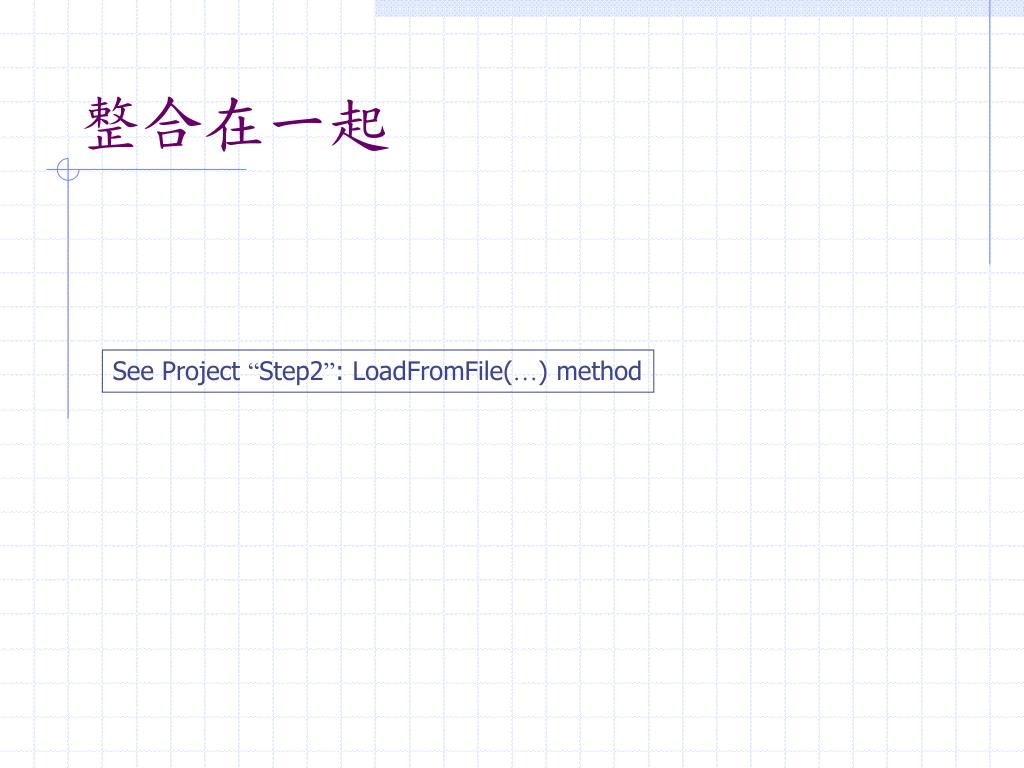

整合在一起 See Project “Step2”: LoadFromFile(…) method
