  1. NetBotz Configuration:Advanced View OverviewPods and Sensor SettingsAppliance Settings Rael Haiboullin System Engineer

  2. Работа с меню консоли Camera Alert Map Graph Configuration Что такое Advance View Прогулка по меню консоли Netbotz Advance View Overview

  3. Netbotz Advance View Overview Advanced View: • Интерфейс для контроля и мониторинга NetBotz • Написан на Java • Поддержка Windows/Linux Скачать/установить (бесплатно): • NetBotz Installer CD (в комплекте поставки) • NetBotz Installer CDISO-image (www.netbotz.com) • NetBotz Support Site (www.netbotz.com) LAN

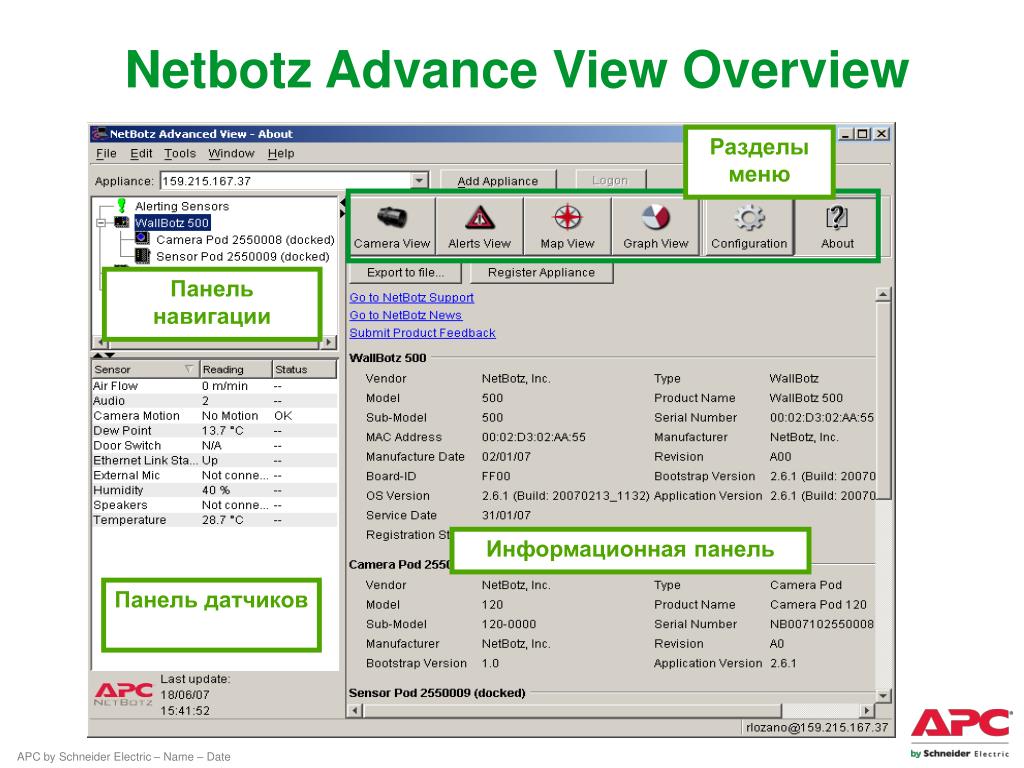

  4. Netbotz Advance View Overview Разделы меню Панель навигации Информационная панель Панель датчиков

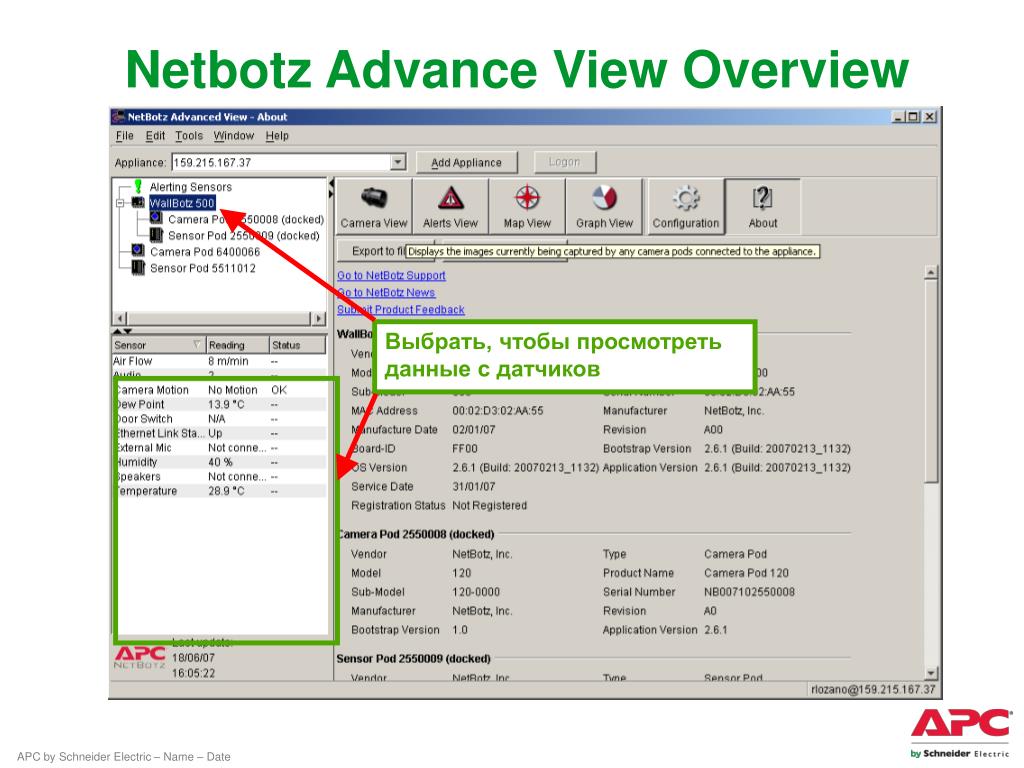

  5. Netbotz Advance View Overview Выбрать, чтобы просмотреть данные с датчиков

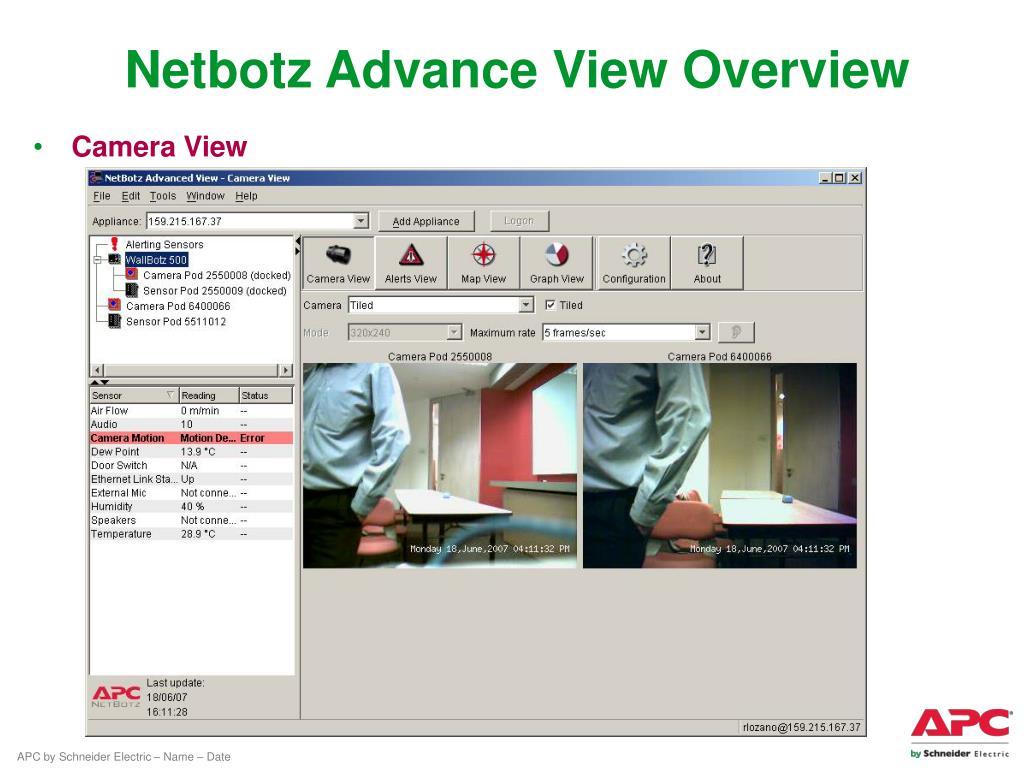

  6. Netbotz Advance View Overview • Camera View

  7. Netbotz Advance View Overview • Alerts View

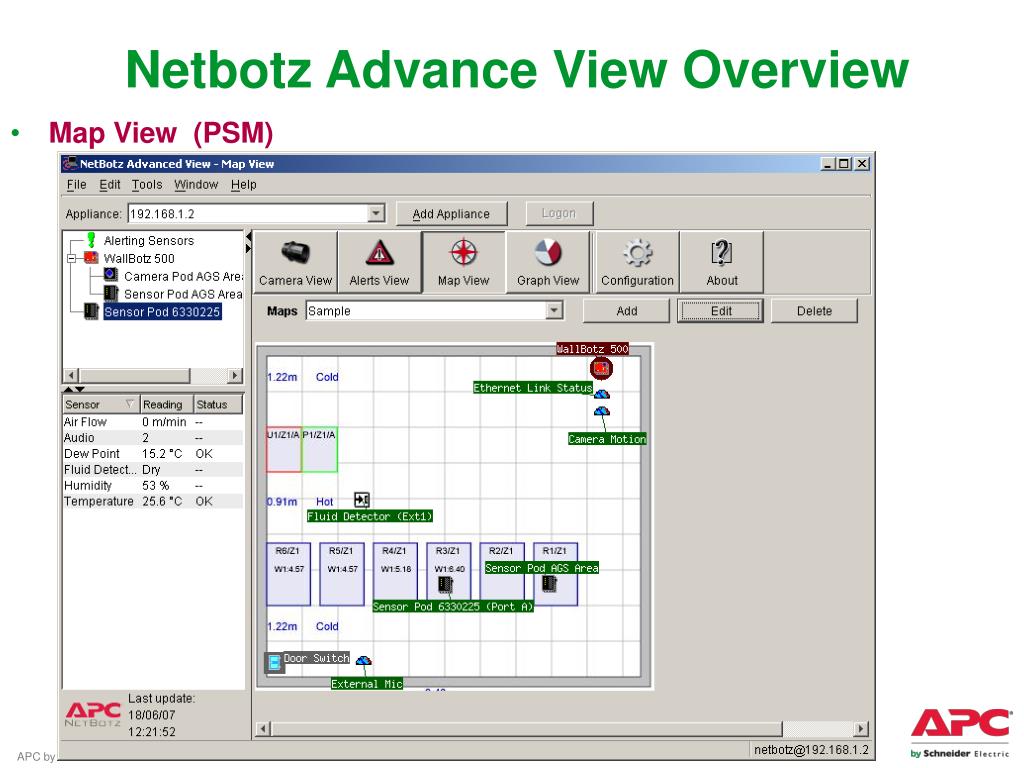

  8. Netbotz Advance View Overview • Map View (PSM)

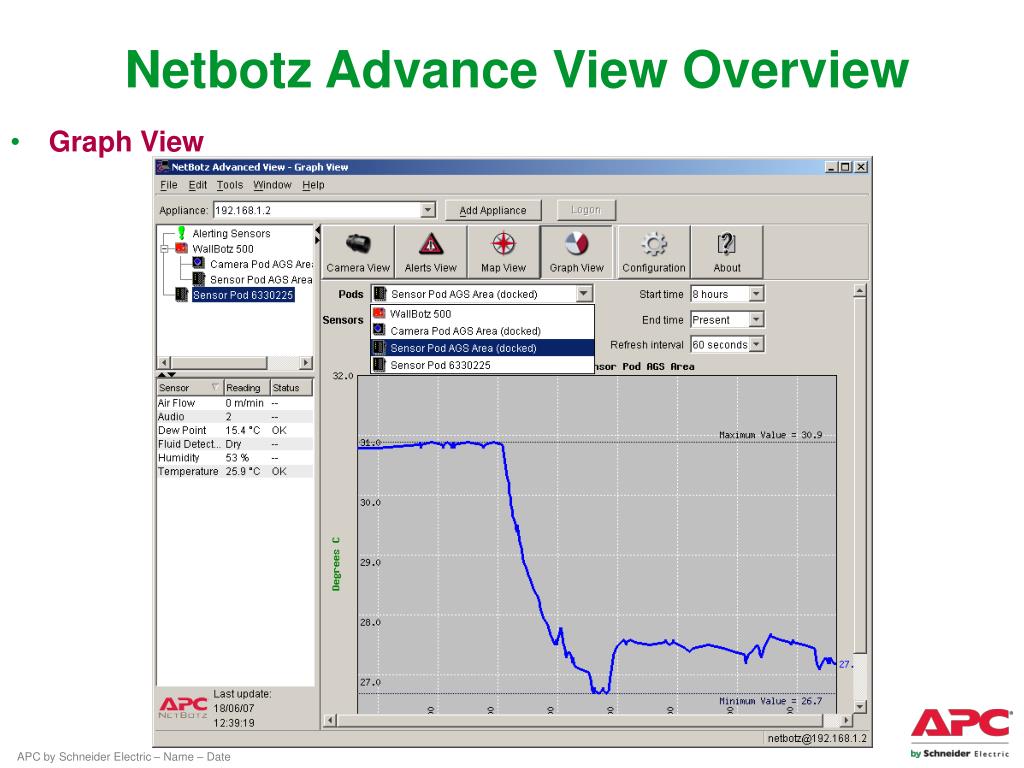

  9. Netbotz Advance View Overview • Graph View

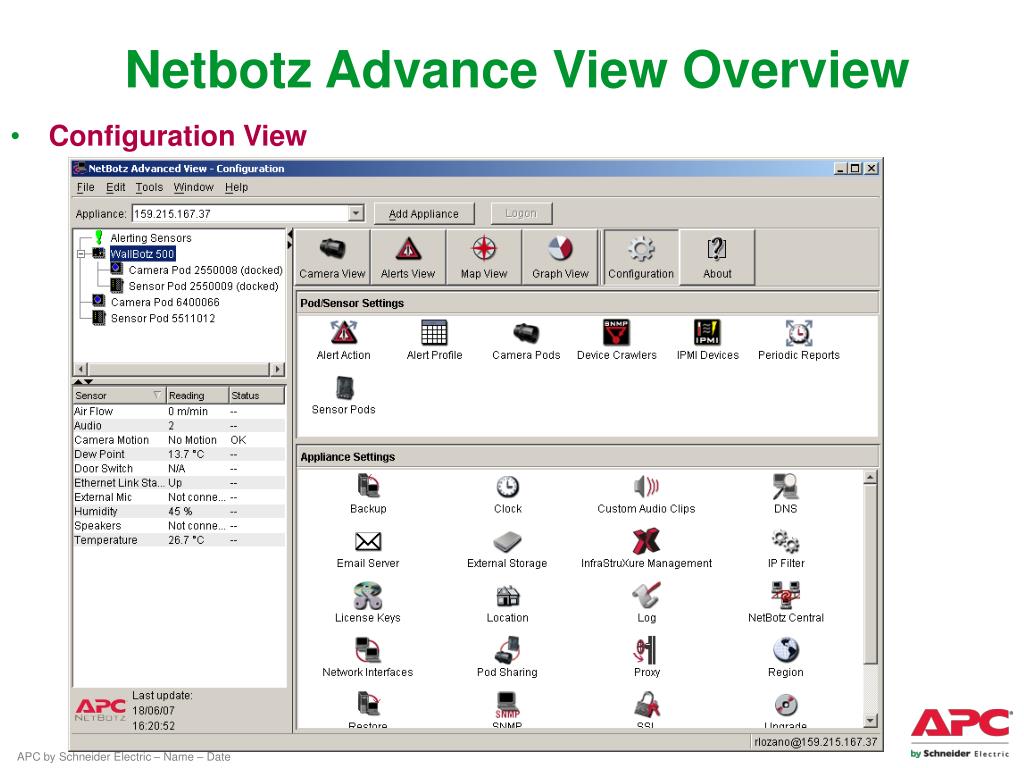

  10. Netbotz Advance View Overview • Configuration View

  11. Netbotz Advance View Overview • About View

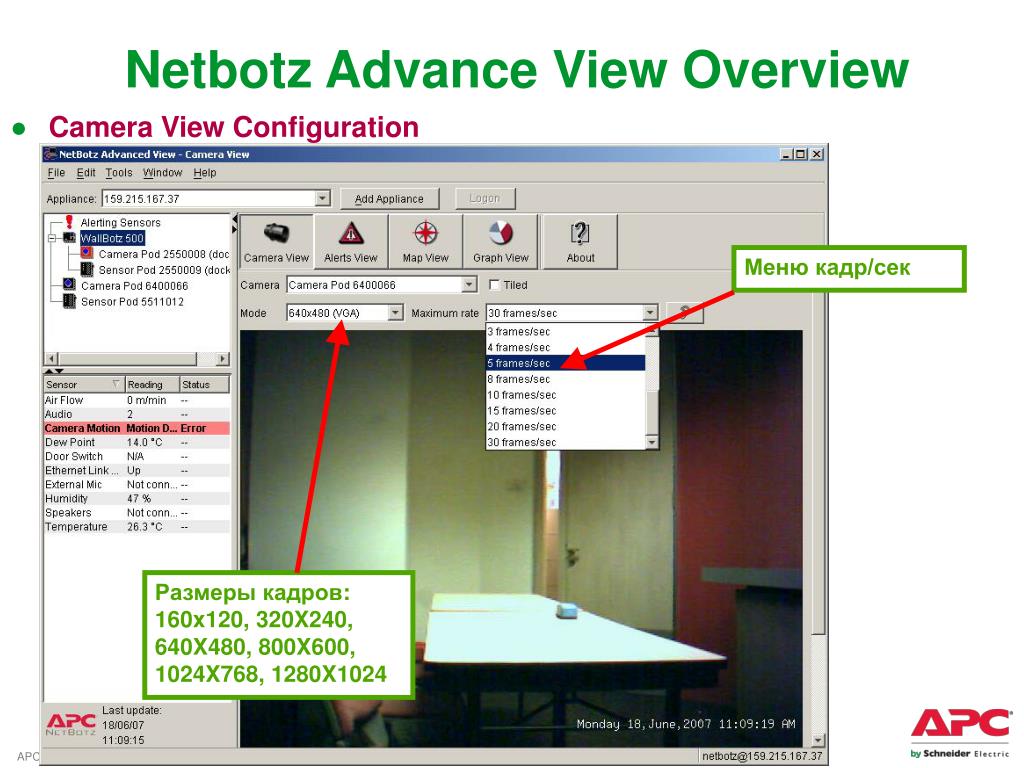

  12. Netbotz Advance View Overview • Camera View Configuration Меню кадр/сек Размеры кадров: 160x120, 320X240, 640X480, 800X600, 1024X768, 1280X1024

  13. Netbotz Advance View Overview • Camera View Configuration Увеличение выбранной области с возможностью записи

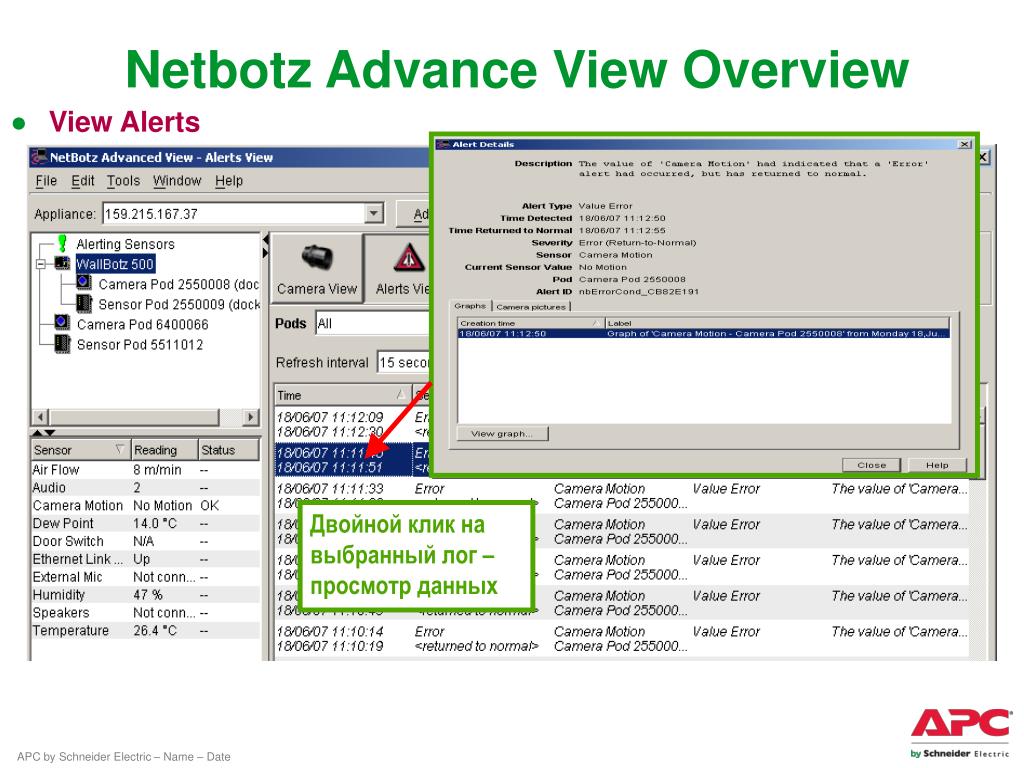

  14. Netbotz Advance View Overview • View Alerts Двойной клик на выбранный лог – просмотр данных

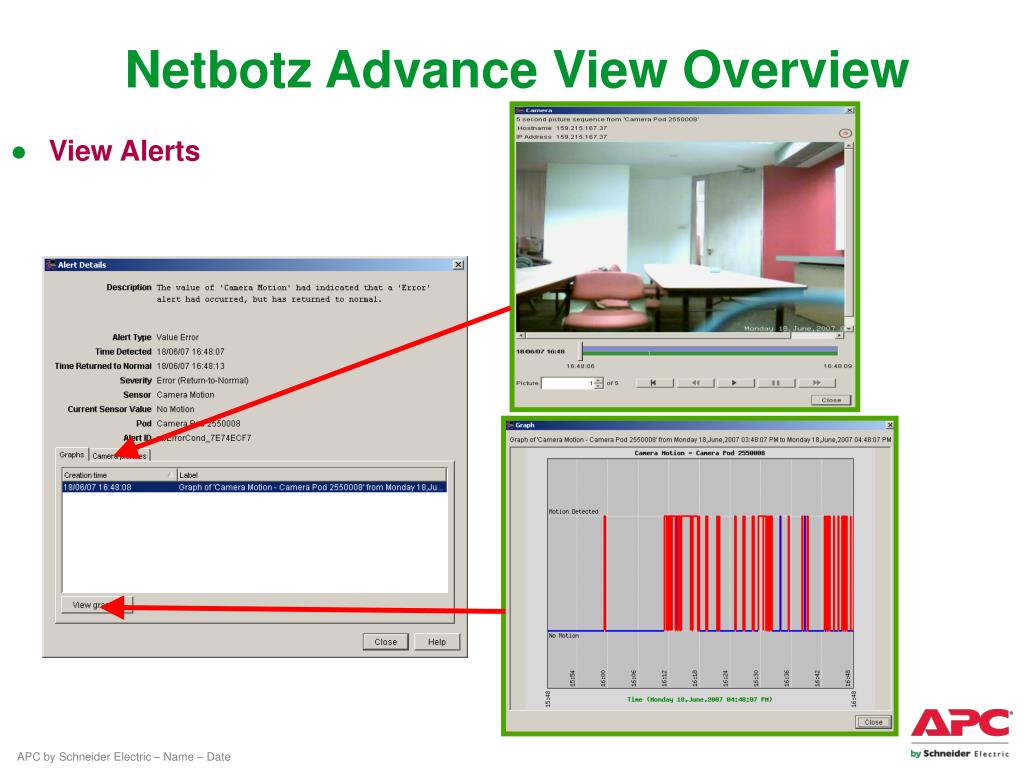

  15. Netbotz Advance View Overview • ViewAlerts

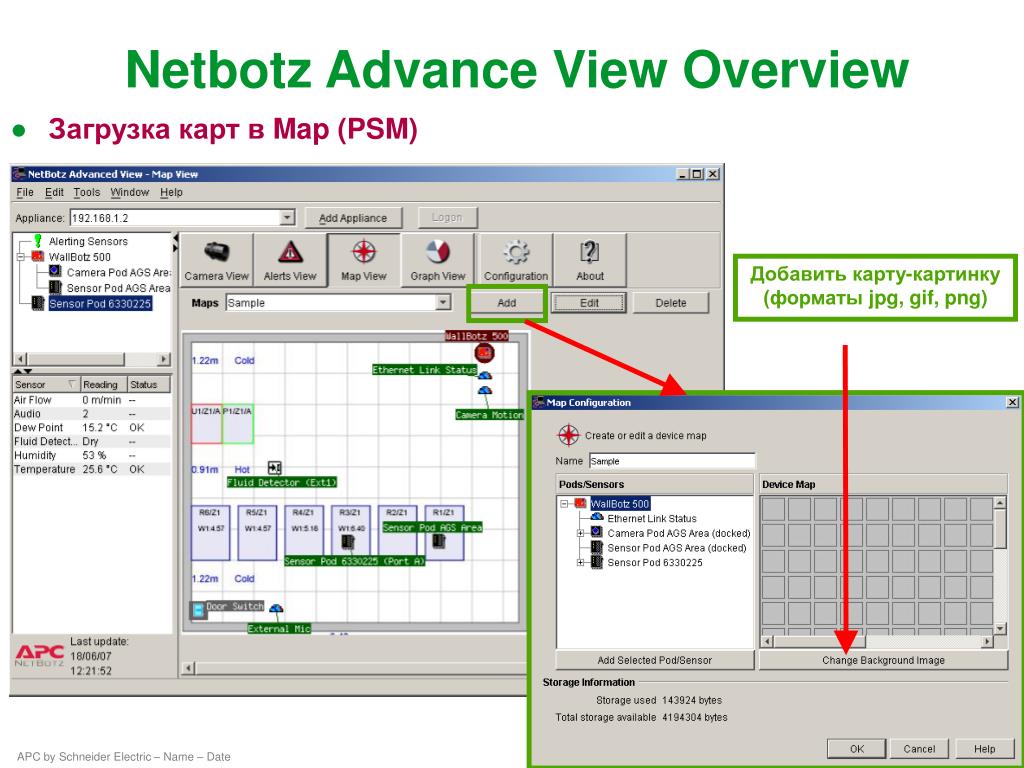

  16. Netbotz Advance View Overview • Загрузка карт в Map (PSM) Добавить карту-картинку (форматы jpg, gif, png)

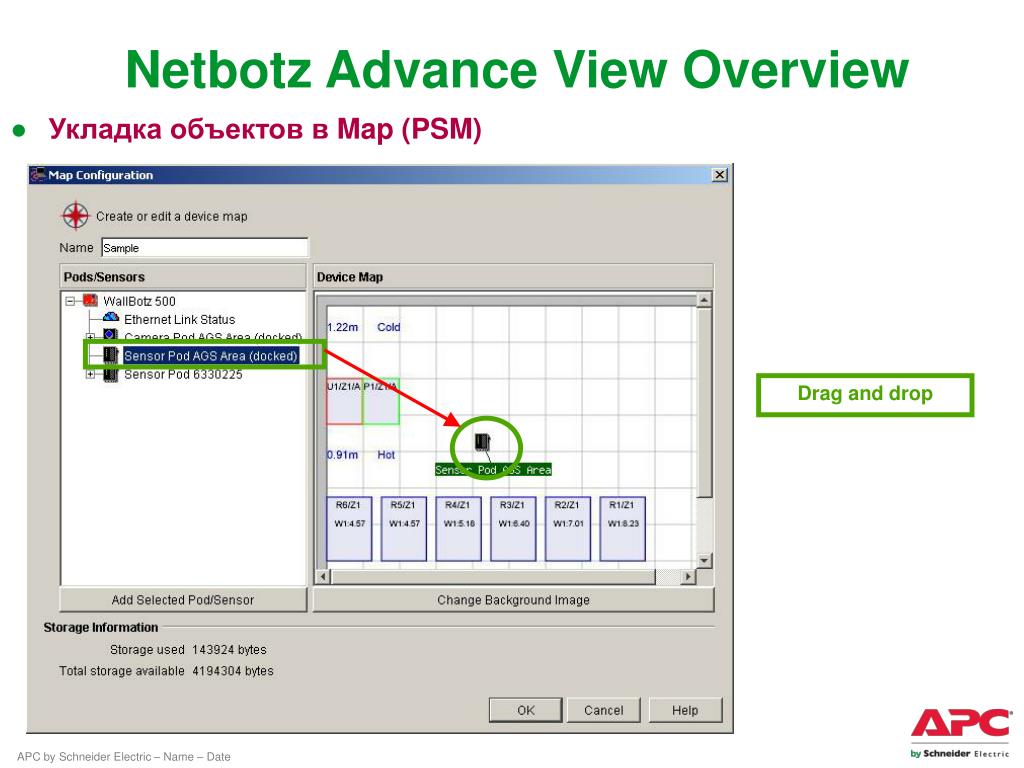

  17. Netbotz Advance View Overview • Укладка объектов в Map (PSM) Drag and drop

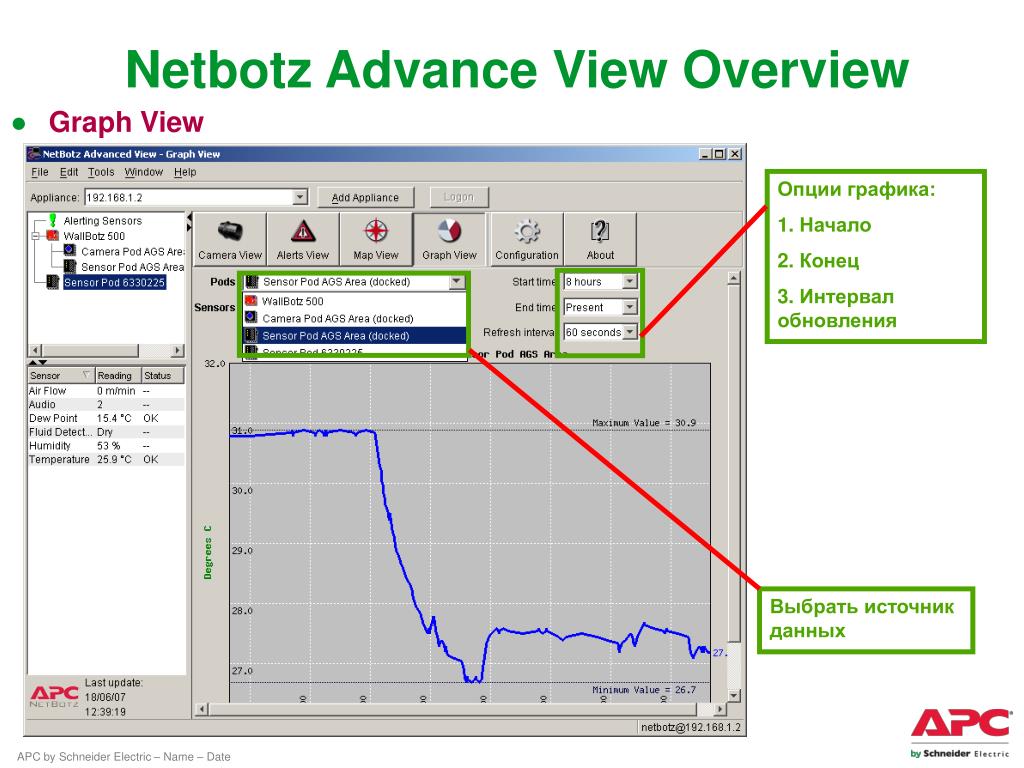

  18. Netbotz Advance View Overview • Graph View Опции графика: 1. Начало 2. Конец 3. Интервал обновления Выбрать источник данных

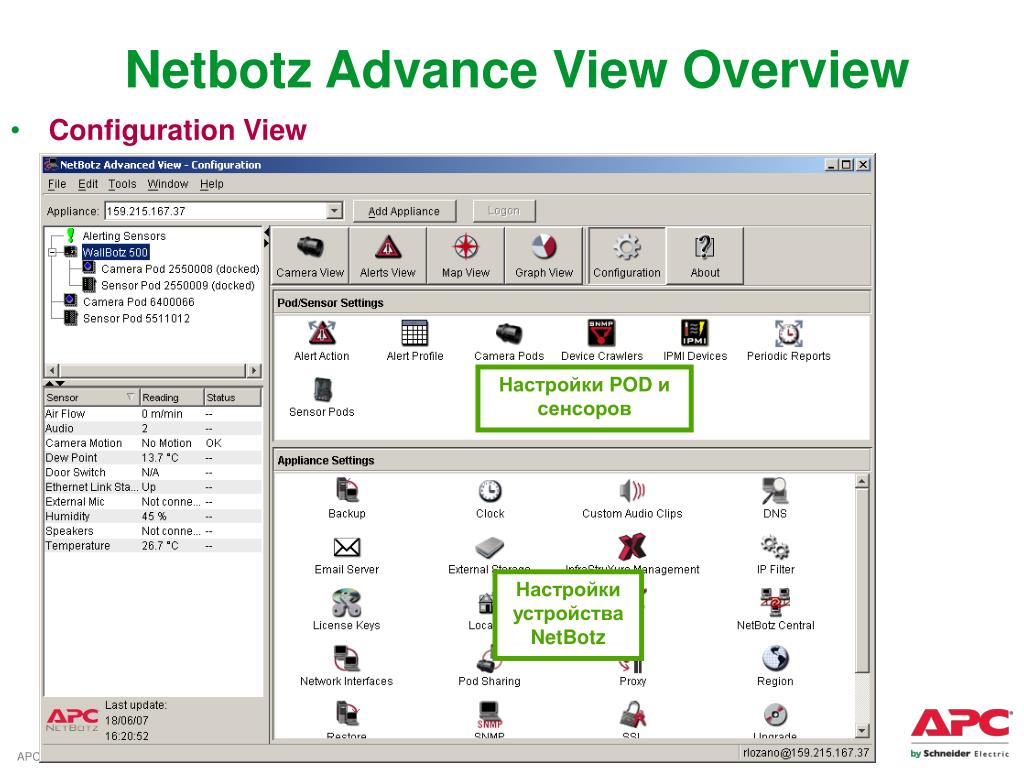

  19. Netbotz Advance View Overview • Configuration View Настройки POD и сенсоров Настройки устройства NetBotz

  20. Настройкиработы Camera PODs Политика работы Alert Actions Работа с профайлами Alert Profiles Меню Periodic reports Настройки датчиков Sensor PODs Подключениевнешних: SNMP-агентовIPMI-агентов Pods and Sensor Settings

  21. Pods and Sensor Settings • Camera Pods Двойной клик на Camera POD – просмотр всех камер, подключенных к NetBotz-узлу

  22. Pods and Sensor Settings • Camera Pods Выбор конкретной камеры для настройки ее названия и взаимодействия

  23. Pods and Sensor Settings • Camera Pods Настройки работы камеры Настройки записи в секундах до и после видеоактивности

  24. Pods and Sensor Settings • Camera Pods Маскирование Настойки уровня восприятия сенсоров камеры Участки, не рассматриваемые камерой как активные

  25. Pods and Sensor Settings • Camera Pods Block out mask (только с PSM) Участки экрана не рассматриваемые камерой и оператором

  26. Pods and Sensor Settings • Camera Pods Режимы работы камеры Pan&Zoom и Wide Screen

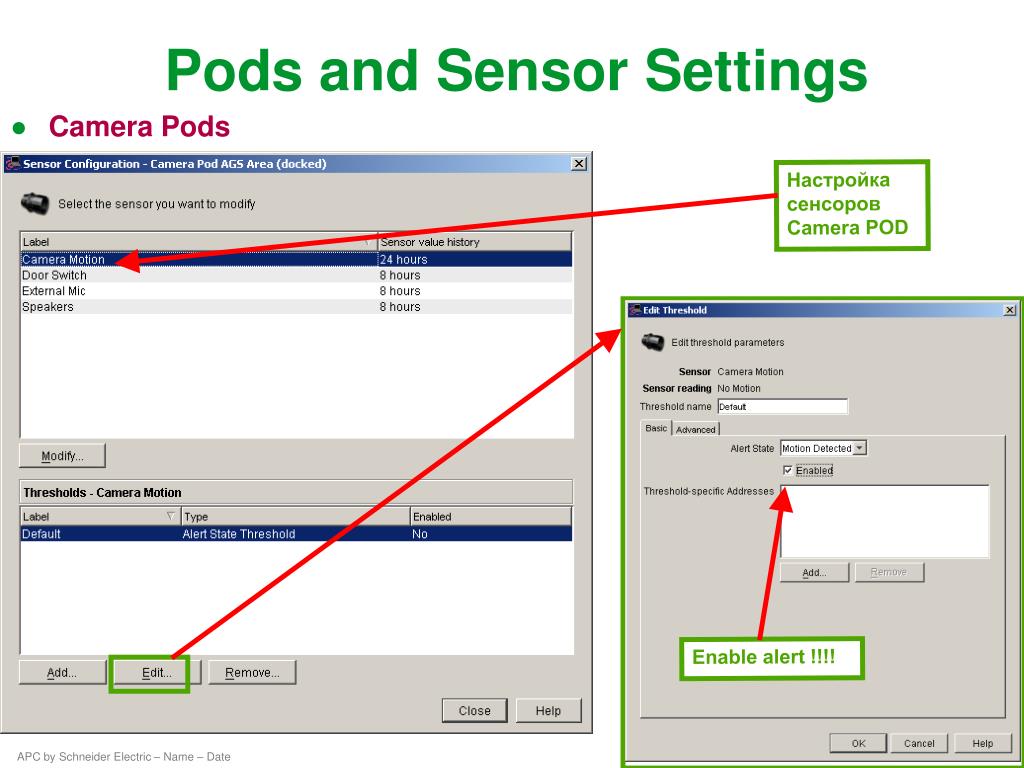

  27. Pods and Sensor Settings • Camera Pods Настройка сенсоров Camera POD Enable alert !!!!

  28. Pods and Sensor Settings • Camera Pods Расписание по дням/часам работы сенсора Описание, вводимое пользователем

  29. Pods and Sensor Settings • Sensor Pods Двойной клик на меню – вывод списка всех Sensor POD на узле NetBotz

  30. Pods and Sensor Settings • Sensor Pods Базовые настройки сенсора Настройка звуковых сообщений

  31. Pods and Sensor Settings • Sensor Pods Добавление (ручное) датчиков

  32. Pods and Sensor Settings • Sensor Pods Настройка срока истории по датчику (до 24 часов на NB500)

  33. Pods and Sensor Settings • Sensor Pods Диапазон работы датчика

  34. Pods and Sensor Settings • Sensor Pods Расписание по дням/часам работы сенсора

  35. Pods and Sensor Settings • Подключение SNMP агентов (Device Crawlers) Device Crawlers – только при наличии PSM Сбор информации о состоянии внешних SNMP-устройств (до 48)

  36. Pods and Sensor Settings • Подключение SNMP агентов (Device Crawlers) Добавление агентов(через Device Definition Files или Supplemental OIDs) DDF-файл www.netbotz.com OIDs Vendor MIB

  37. Pods and Sensor Settings • Подключение IPMI агентов (IPMI Devices) IPMI Devices – только при наличии PSM Сбор информации о состоянии внешних IPMI-устройств (до 48)

  38. Pods and Sensor Settings • Подключение IPMI агентов (IPMI Devices) Добавление устройства подразумевает настройку порогов, просмотр логов и графиков по IPMI-данным, таким как (temperatures, voltages, fans, power supplies, bus errors, system physical security и др.) наравне с родными POD и датчиками

  39. Pods and Sensor Settings Alert System – обзор Thresholds What Что я контролирую? Alert System Alert Profile Alert Actions When Когда и сколько? How Как оповестить?

  40. Pods and Sensor Settings • Alert Actions Двойной клик – вывод опций по действиям на события

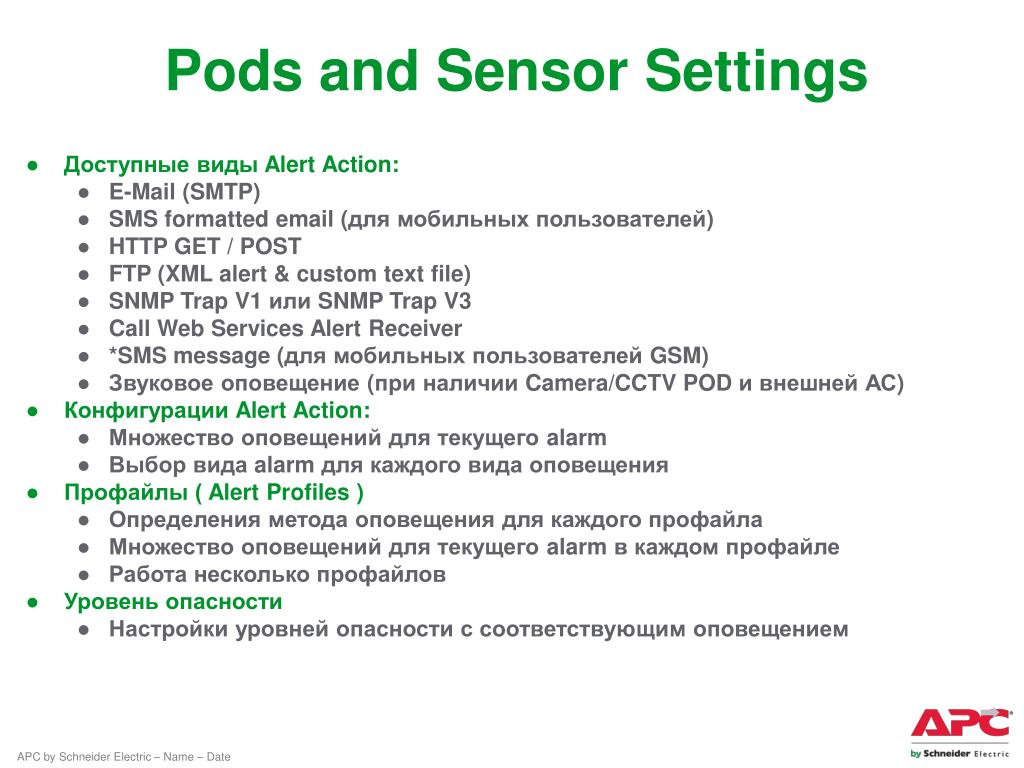

  41. Pods and Sensor Settings • Доступные виды Alert Action: • E-Mail (SMTP) • SMS formatted email (для мобильных пользователей) • HTTP GET / POST • FTP (XML alert & custom text file) • SNMP Trap V1 или SNMP Trap V3 • Call Web Services Alert Receiver • *SMS message (для мобильных пользователей GSM) • Звуковое оповещение (при наличии Camera/CCTVPOD и внешней АС) • Конфигурации Alert Action: • Множество оповещений для текущего alarm • Выбор вида alarm для каждого вида оповещения • Профайлы ( Alert Profiles ) • Определения метода оповещения для каждого профайла • Множество оповещений для текущего alarm в каждом профайле • Работа несколько профайлов • Уровень опасности • Настройки уровней опасности с соответствующим оповещением

  42. Pods and Sensor Settings • Alert Actions Добавление новой реакции (посылка e-mail)

  43. Pods and Sensor Settings • Alert Profile По умолчанию (default profile)используется 4 последовательности действий

  44. Pods and Sensor Settings • Alert Profile Настройки оповещения

  45. Pods and Sensor Settings • Periodic Reports Настройка периодичных отчетов по всем датчикам подключенным к узлу NetBotz

  46. Настройкиработы E-mail и активация ключей PSM Upgrade прошивок NetBotz Интеграция пользователей и аудиозаписей Backup/restore функции Процедура регистрации NetBotz Возможности систем NetBotz 500: NAS-storage POD Sharing Appliance Settings

  47. Appliance Settings • Настройка E-mail сервисов Иконка E-Mail в окне Configuration Проверка работы почты

  48. Appliance Settings • Активация ключей PSM

  49. Appliance Settings • Регистрация продуктов NetBotz http://register.netbotz.com/register.html Ввод данных при регистрации

  50. Appliance Settings • Регистрация продуктов NetBotz Добавление нового устройства
