  1. Web Feature Services i Kortforsyningen Nikolaj Kamstrup National Geodatabank, Kort & Matrikelstyrelsen

  2. WFS basic og transactional • Basic WFS (read-only) tilbyder tre operationer • GetCapabilities • DescribeFeatureType • GetFeature • Transactional WFS tilbyder også manipulering af data og dermed en række ekstra operationer • Til dataudveksling anvendes GML

  3. Geography Markup Language (GML) • GML = XML • Findes i flere versioner • 2.x • 3.1.x • 3.2.x • Man definerer typisk et relevant subset af GML  GML profile. Simple Features Profile er et udbredt eksempel • Man mapper herefter sine data til GML profil  GML application schema

  4. WFS og GML versioner WFS GML 1.0.0 1.1.0 2.1.2 Servicename 3.1 SFP kms_vector_extended_01 demo_wfs100_gml212… demo_wfs110_gmlsfp… X X X X X X • Kommende WFS vil som udgangspunkt være version 1.1.0 og anvende GML SFP • Af hensyn til ”gamle” klienter vil/kan andre WFS og GML versioner blive aktuelle

  5. WFS og GML understøttelse i GIS WFS GML 1.0.0 1.1.0 2.1.2 GIS 3.1 SFP MapInfo 8.0 MapInfo 8.5 ArcGIS Desktop 9.1 ArcGIS Desktop 9.1 (interop.) ArcGIS Desktop 9.2 ArcGIS Desktop 9.2 (interop.) GeoMedia 6.0 (wfs/interop.) X X X X X X X ? X X X X X X X X ? Kilde: www.mapinfo.dk, www.esri.com, www.intergraph.com

  6. WFS versioner • Forskellene mellem WFS Basic 1.0.0 og 1.1.0 inkluderer: • Mulighed for sortering af GML • Mulighed for at få returneret antallet af objekter frem for objekterne

  7. GML versioner • De største forskelle mellem GML 2.1.2 og GML SFP er: • Geometri beskrivelsen (fx coordinates vs. pos/posList) • Udbredelse (BoundedBy vs. Envelope) • Kardinalitet hvis level > 0

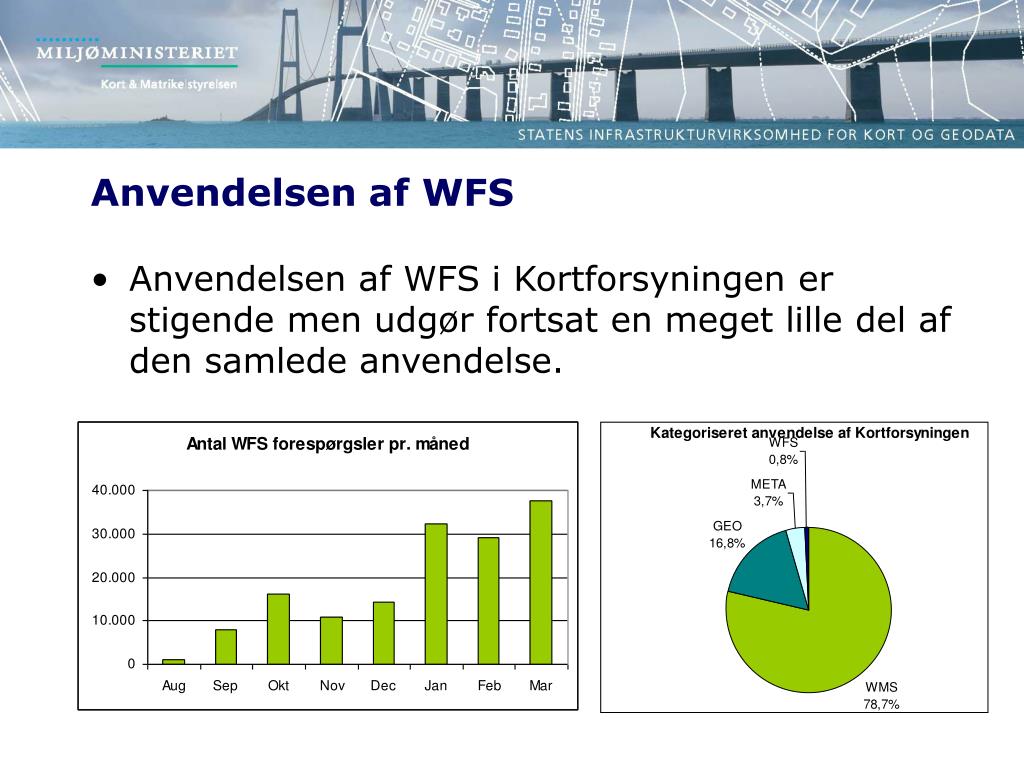

  8. Anvendelsen af WFS • Anvendelsen af WFS i Kortforsyningen er stigende men udgør fortsat en meget lille del af den samlede anvendelse.

  9. Maksimale antal returnerede objekter • Det maksimale antal returnerede objekter er i dag 10.000 • Antallet er valgt udfra en hardware betragtning og er ikke valgt på baggrund af brugeroplevelse eller lign. • Afhængig af objekttype er denne grænse mere eller mindre anvendelig – underforstået at svartider kan varierere meget

  10. Eksempler på antal objekter * MBR = Minimum Bounding Rectangle: Den minimale rektangulære geografiske udstrækning, der indeholder alle kommunens geometrier. Kommuner er fra før evt. kommunesammenlægning ifm. Kommunalreform 2007.

  11. Eksempler på svartider Århus Helsingør Middelfart

  12. Info om antal af returnerede objekter • Det er muligt at få at vide, hvor mange objekter en forespørgsel returnerer • KVP parameteren ”ResultType” gør det muligt http://www.someserver.com/myWFS?resulttype=hits&…

  13. Minimering af svartider 1/2 • WFS svartider kan minimeres betragteligt ved at filtrere irrelevante informationer fra i forespørgslen • KVP parameteren ”PropertyName” gør det muligt http://www.someserver.com/myWFS?request=GetFeature&typename=ADRESSE&propertyname=VEJNAVN,HUSNR,BYNAVN&…

  14. Minimering af svartider 2/2 Der kan med objekttyper med mange og/eller komplekse attributter opnås størst reduktion i svartider. Udvalgte attributter: VEJNAVN, HUSNR, BYNAVN, POSTNR, POSTDISTRIKT

  15. Matrikelnr. Adresse Vej

  16. Hvilke attributter? • DescribeFeatureType beskriver en eller flere objekttypers indhold/struktur http:// www.someserver.com/myWFS?request=DescribeFeatureType&typename=MAT_REG,BYGNING&service=WFS&version=1.0.0 <?xml version="1.0"?> <DescribeFeatureType version="1.1.0" service="WFS“> <TypeName>MAT_REG</TypeName> <TypeName>BYGNING</TypeName> </DescribeFeatureType>

  17. Filtrering i WFS • WFS’er i Kortforsyningen understøtter Filter Encoding • Tjek altid capability for aktuelle muligheder <ogc:Filter> <ogc:Within> <ogc:PropertyName>iwfs:GEOMETRI</ogc:PropertyName> <gml:Envelope srsName="EPSG:25832"> <gml:lowerCorner>550000 6220000<gml:lowerCorner> <gml:upperCorner>550500 6220500</gml:upperCorner> </gml:Envelope> </ogc:Within> </ogc:Filter>

  18. UDKAST Eksisterende og kommende WFS Kat. Servicename Mat. Topo. Adr Adm. Drift Demo Demo Komm. Komm. Komm. Komm. Komm. kms_vector_extended_01 demo_wfs100_gml212… demo_wfs100_gmlsfp… Topografisk Matrikel Adresse Region/Kommune/Sogn Samlet
