  1. PTC2426 – Sistemas de TransmissãoÓptica Seminário Paper 3 “Experimental Studyon OSNR Requirements for Spectrum-FlexibleOpticalNetworks” Pedro Antônio Silva Reis – NUSP: 7211206 São Paulo, 13 de Agosto de 2014

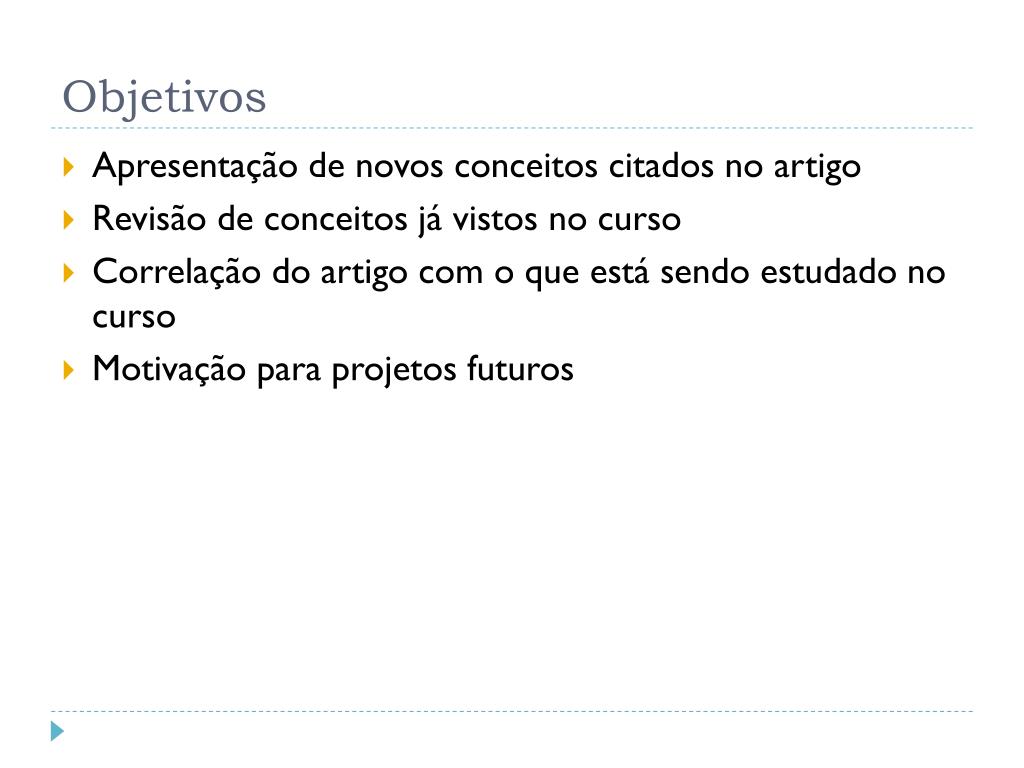

  2. Objetivos • Apresentação de novos conceitos citados no artigo • Revisão de conceitos já vistos no curso • Correlação do artigo com o que está sendo estudado no curso • Motivação para projetos futuros

  3. Pauta • Autores • Apresentação do artigo • Análise do artigo • O que aprendi ?? • Propostas de aprofundamento • Questões para os alunos

  4. Autores

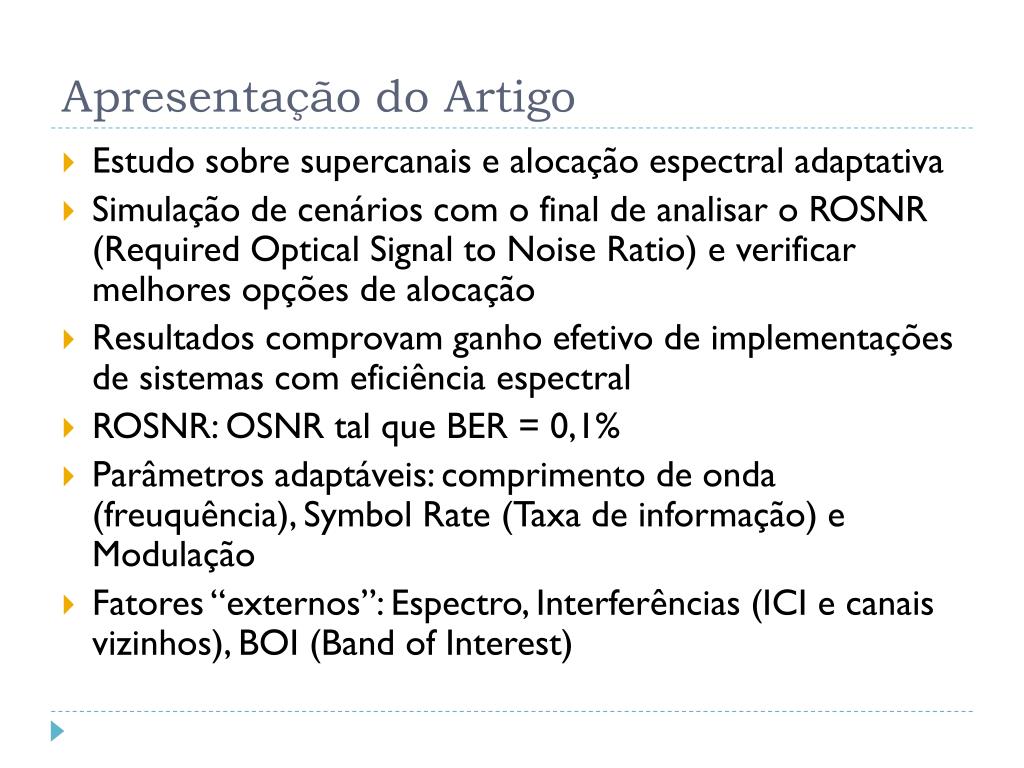

  5. Apresentação do Artigo • Estudo sobre supercanais e alocação espectral adaptativa • Simulação de cenários com o final de analisar o ROSNR (RequiredOpticalSignaltoNoiseRatio) e verificar melhores opções de alocação • Resultados comprovam ganho efetivo de implementações de sistemas com eficiência espectral • ROSNR: OSNR tal que BER = 0,1% • Parâmetros adaptáveis: comprimento de onda (freuquência), Symbol Rate (Taxa de informação) e Modulação • Fatores “externos”: Espectro, Interferências (ICI e canais vizinhos), BOI (Band ofInterest)

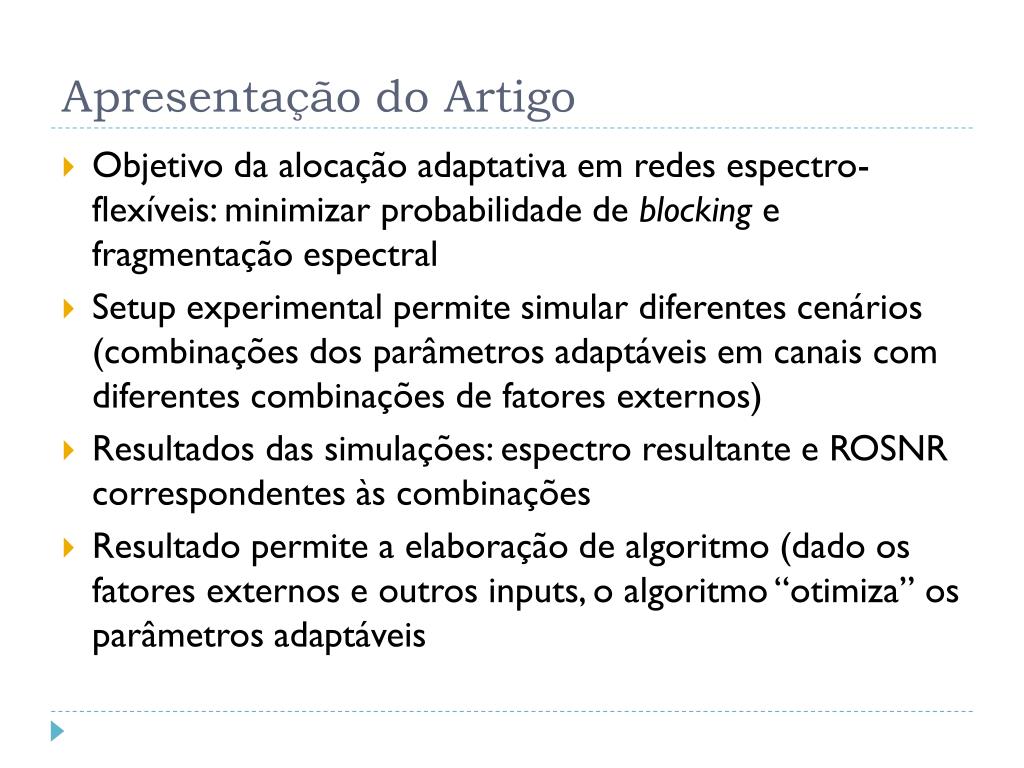

  6. Apresentação do Artigo • Objetivo da alocação adaptativa em redes espectro-flexíveis: minimizar probabilidade de blocking e fragmentação espectral • Setup experimental permite simular diferentes cenários (combinações dos parâmetros adaptáveis em canais com diferentes combinações de fatores externos) • Resultados das simulações: espectro resultante e ROSNR correspondentes às combinações • Resultado permite a elaboração de algoritmo (dado os fatores externos e outros inputs, o algoritmo “otimiza” os parâmetros adaptáveis

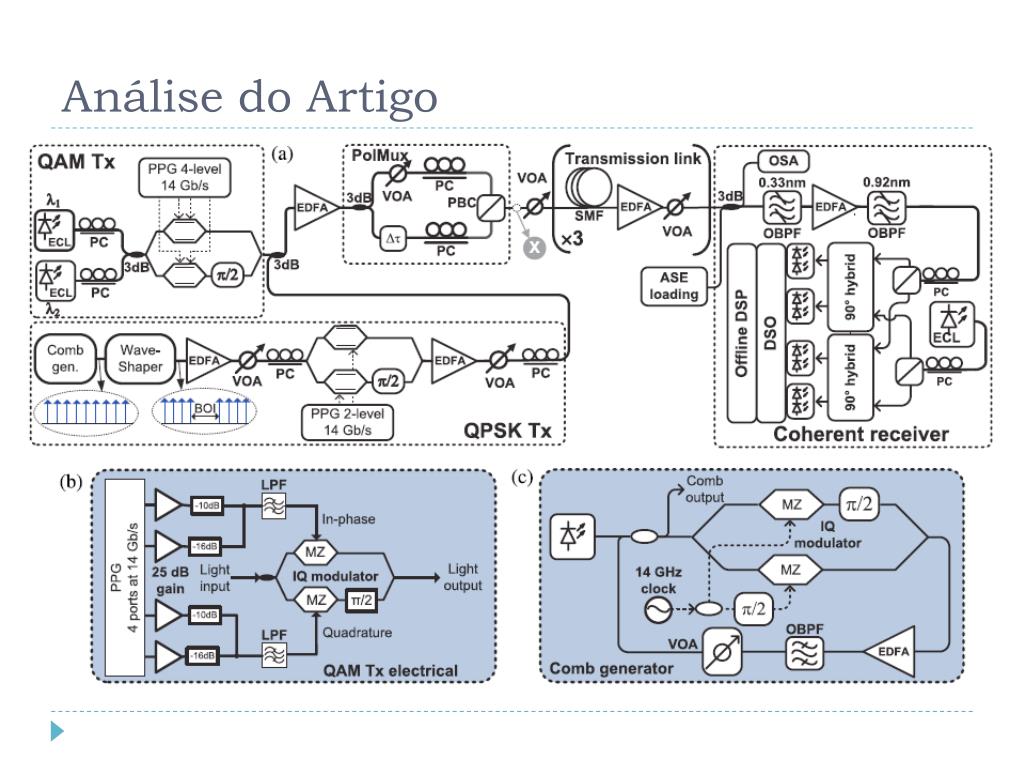

  7. Análise do Artigo

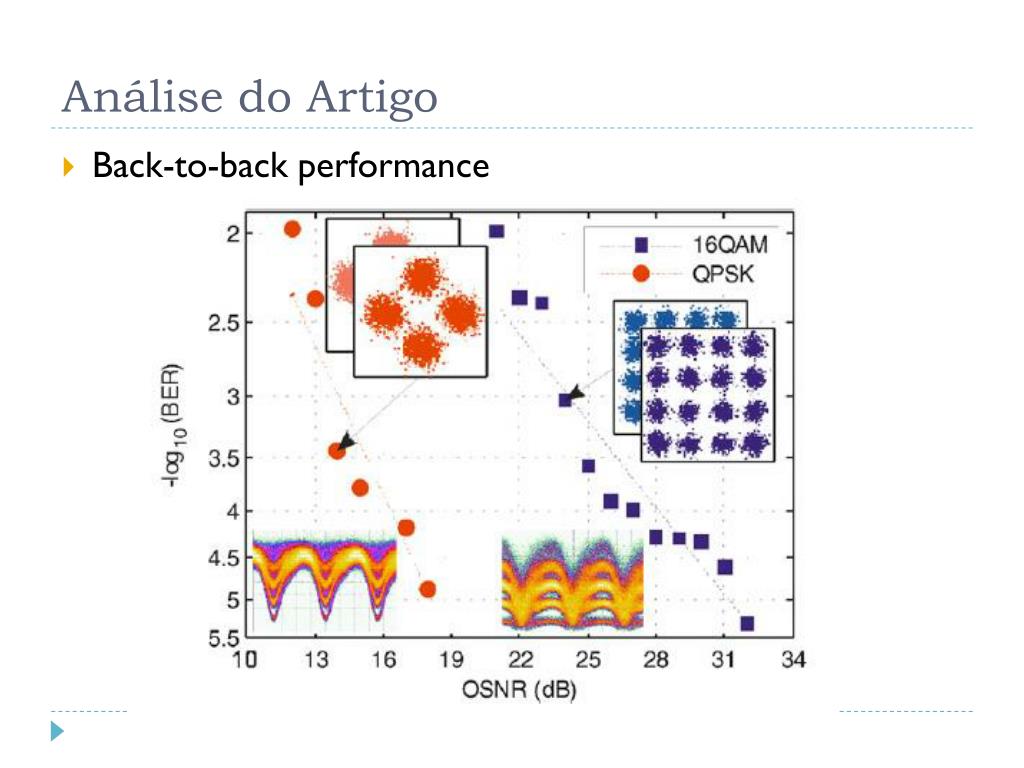

  8. Análise do Artigo • Back-to-back performance

  9. Análise do Artigo

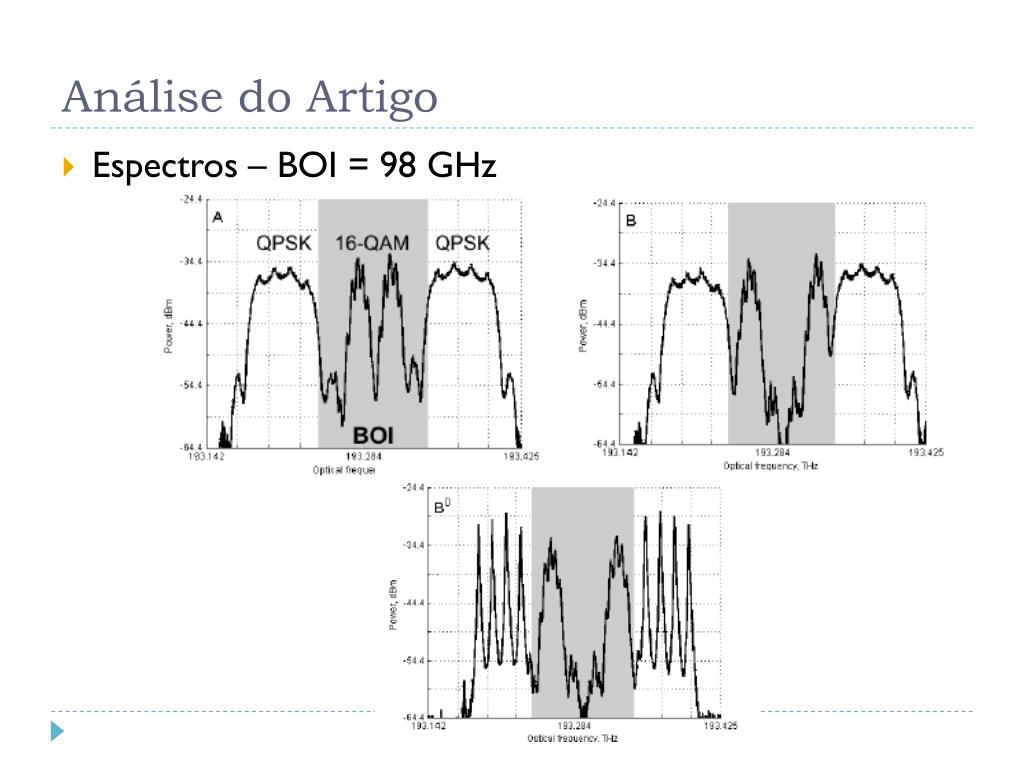

  10. Análise do Artigo • Espectros – BOI = 98 GHz

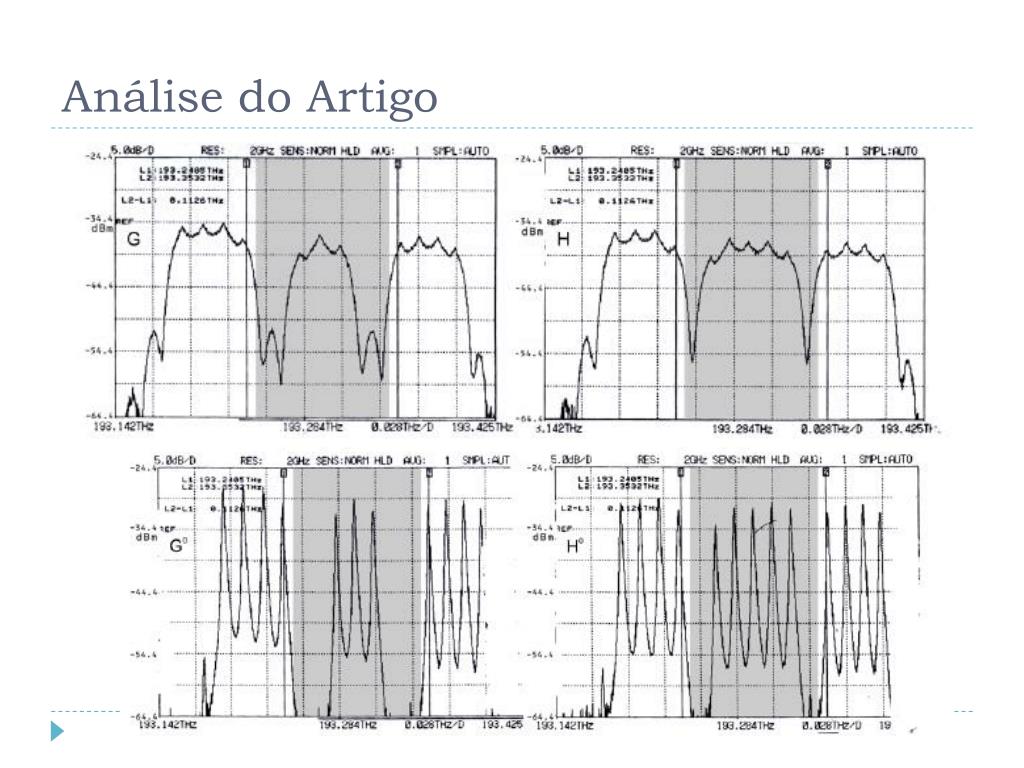

  11. Análise do Artigo

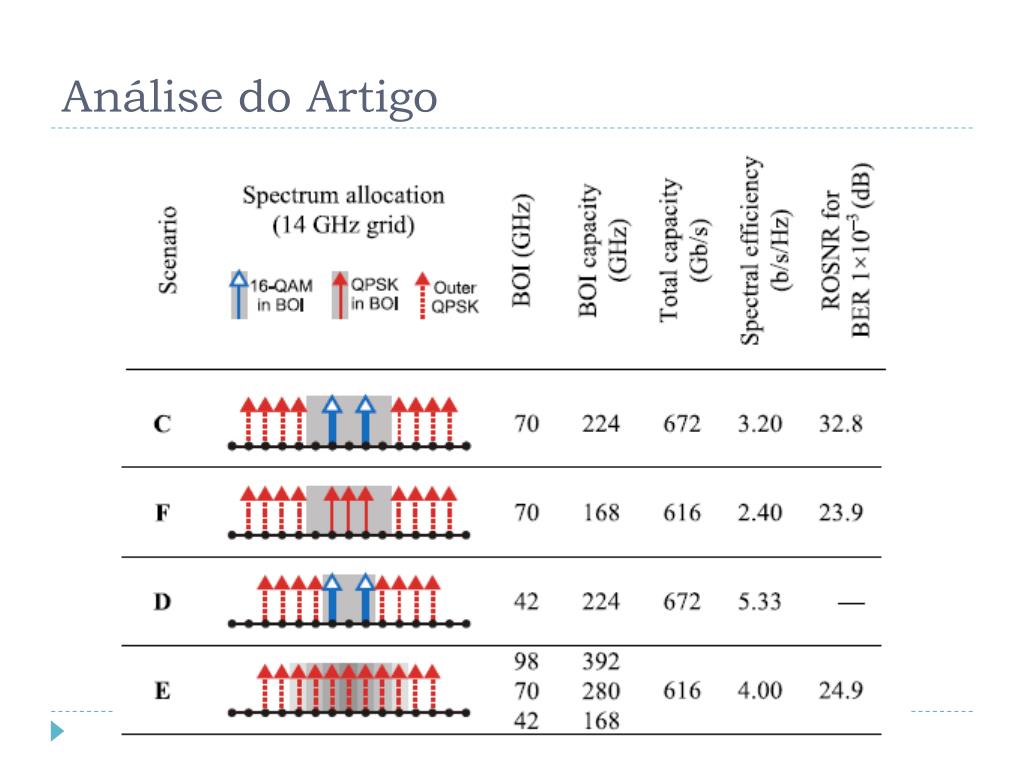

  12. Análise do Artigo

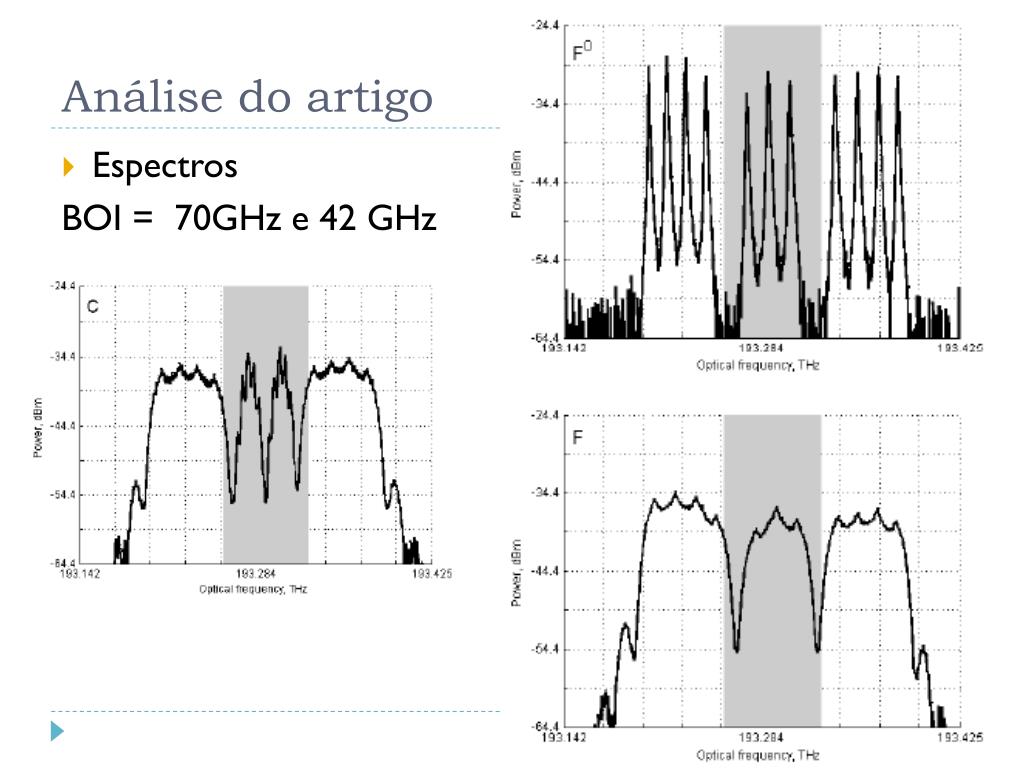

  13. Análise do artigo • Espectros BOI = 70GHz e 42 GHz

  14. Análise do Artigo

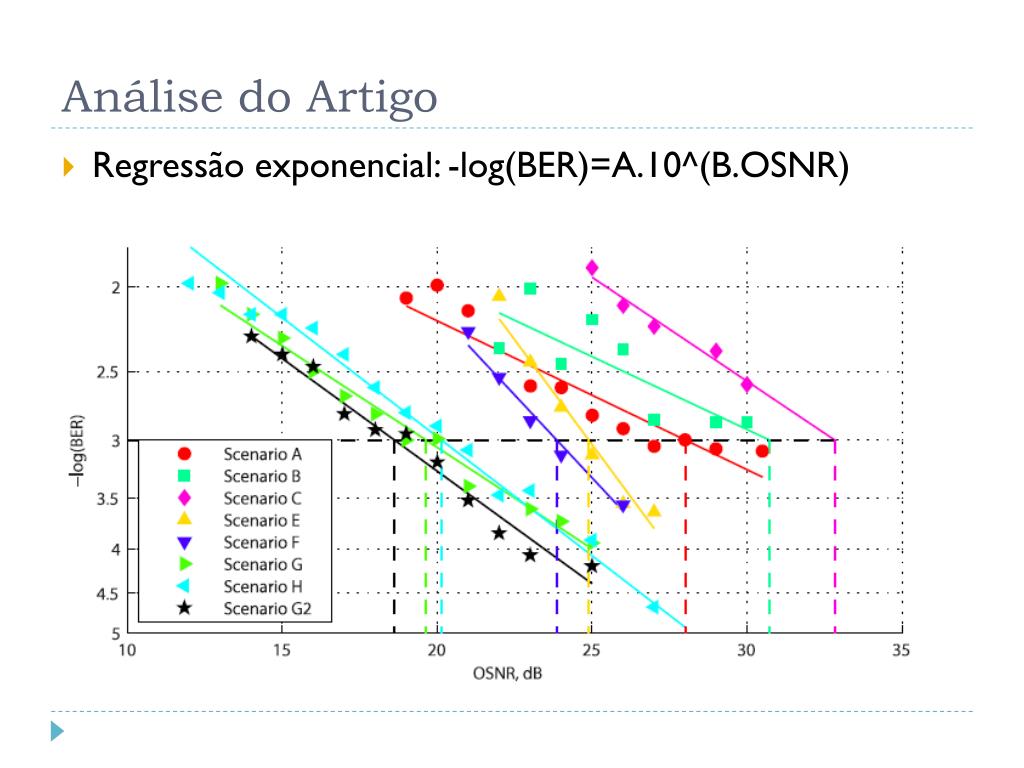

  15. Análise do Artigo • Regressão exponencial: -log(BER)=A.10^(B.OSNR)

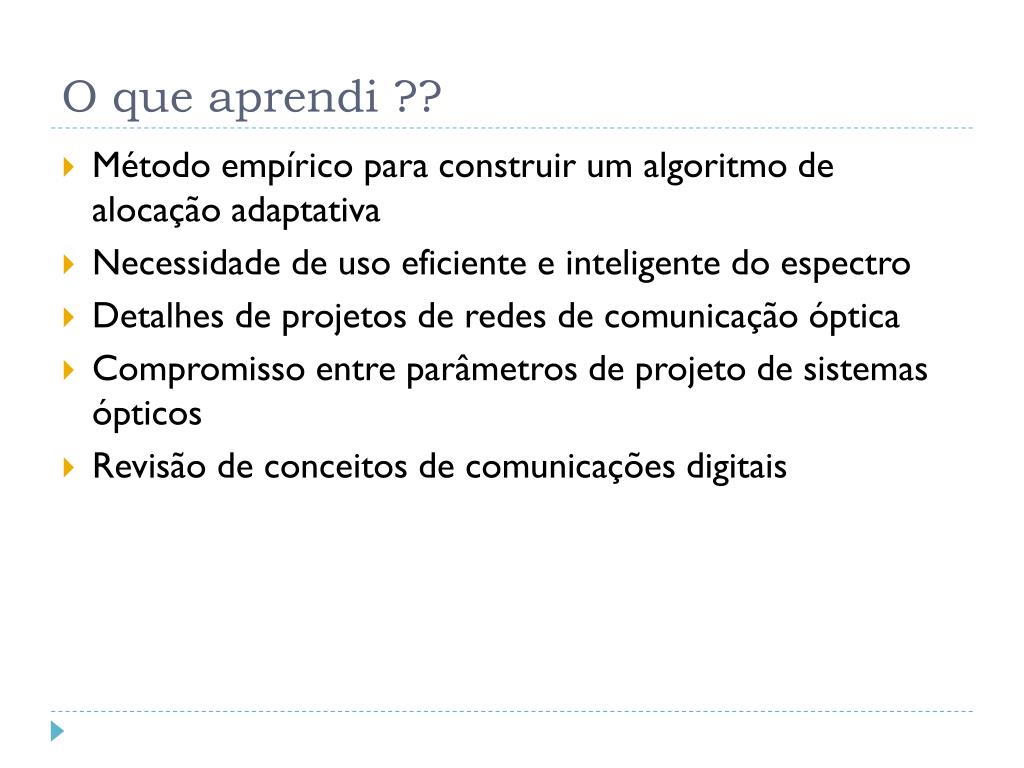

  16. O que aprendi ?? • Método empírico para construir um algoritmo de alocação adaptativa • Necessidade de uso eficiente e inteligente do espectro • Detalhes de projetos de redes de comunicação óptica • Compromisso entre parâmetros de projeto de sistemas ópticos • Revisão de conceitos de comunicações digitais

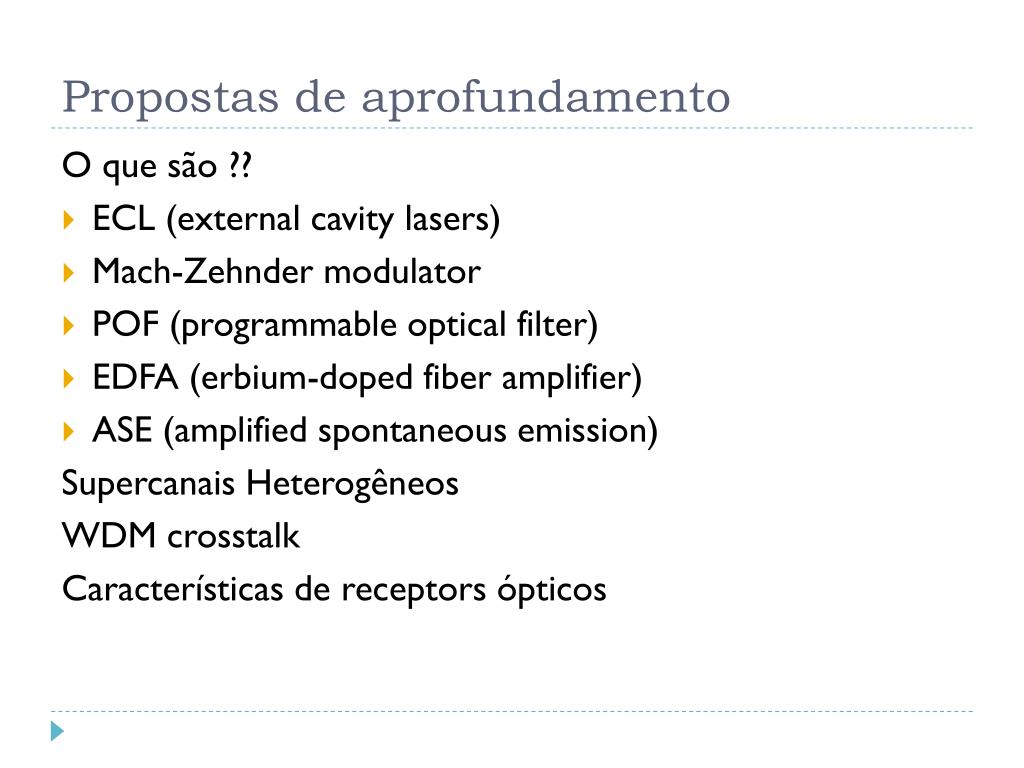

  17. Propostas de aprofundamento O quesão ?? • ECL (external cavity lasers) • Mach-Zehnder modulator • POF (programmable optical filter) • EDFA (erbium-doped fiber amplifier) • ASE (amplified spontaneous emission) SupercanaisHeterogêneos WDM crosstalk Características de receptors ópticos

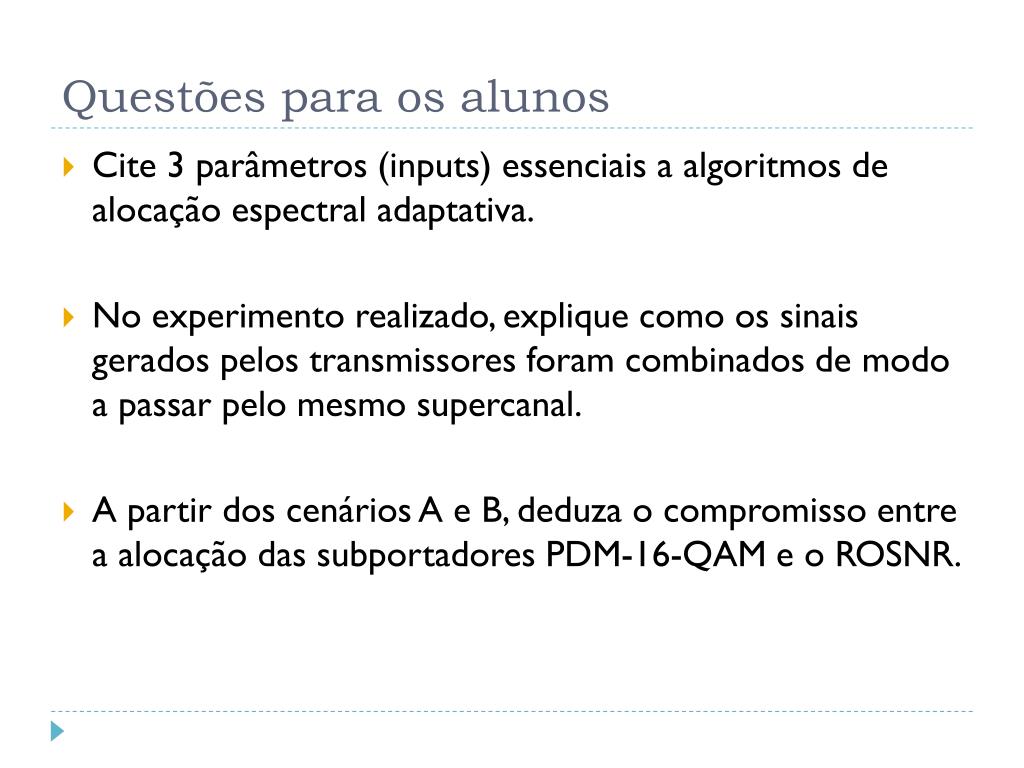

  18. Questões para osalunos • Cite 3 parâmetros (inputs) essenciais a algoritmos de alocaçãoespectraladaptativa. • No experimentorealizado, expliquecomoossinaisgeradospelostransmissoresforamcombinados de modo a passarpelomesmosupercanal. • A partir dos cenários A e B, deduza o compromisso entre a alocação das subportadores PDM-16-QAM e o ROSNR.
