第九章条码技术的发展

第九章条码技术的发展

第九章条码技术的发展 • 【引导案例】沃尔玛RFID应用 • 沃尔玛在其美国和世界各地的零售商场和配送中心普遍采用RFID标签技术以后，货物短缺和货架上的产品脱销发生率降低16％，从而大幅度提高客户服务满意率。所谓RFID标签无非是在每一种、甚至每一件货物贴上技术含量远远超过条形码并且信息独一无二的RFID标签。在货物进出通道口的时候，RFID标签能够发出无线信号，把信息立即传递给无线射频机读器，传递到供应链经营管理部门的各个环节上。于是仓库、堆场、配送中心，甚至商场货架上的有关商品的存货动态一目了然。

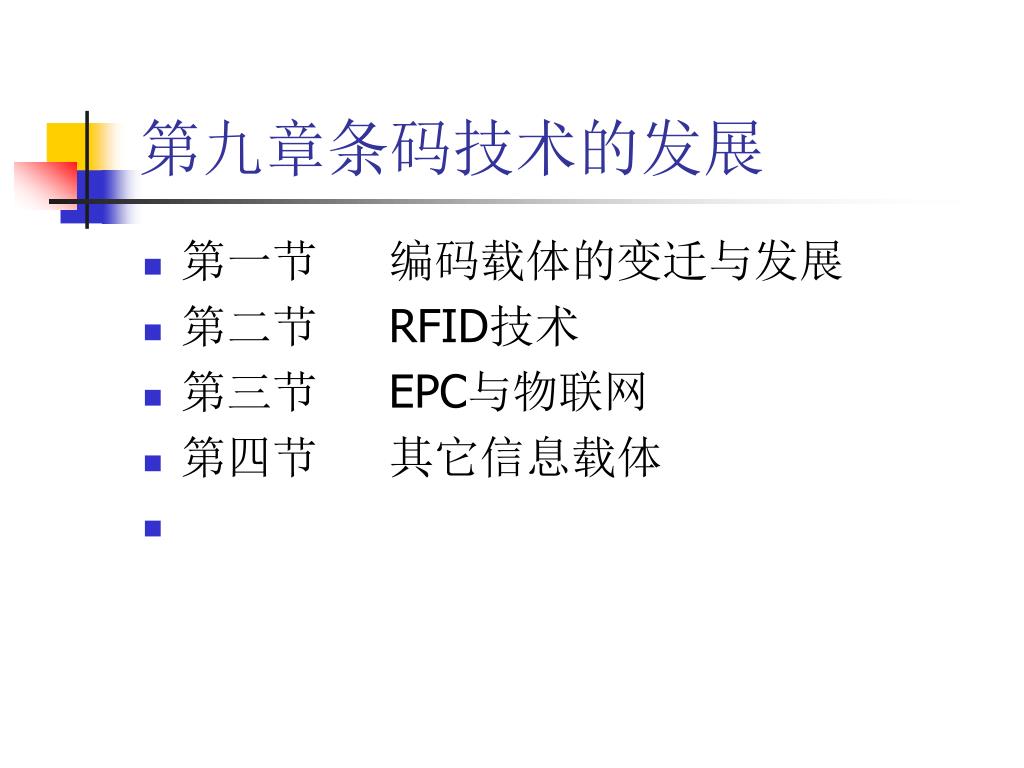

第九章条码技术的发展 • 第一节编码载体的变迁与发展 • 第二节 RFID技术 • 第三节 EPC与物联网 • 第四节其它信息载体

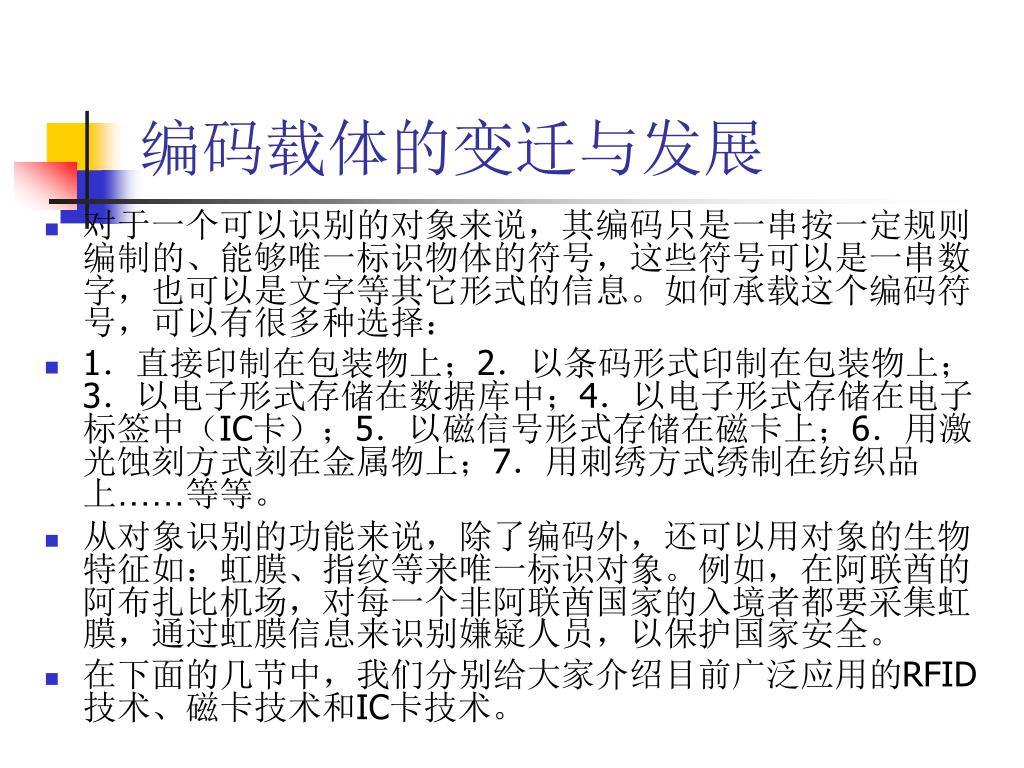

编码载体的变迁与发展 • 对于一个可以识别的对象来说，其编码只是一串按一定规则编制的、能够唯一标识物体的符号，这些符号可以是一串数字，也可以是文字等其它形式的信息。如何承载这个编码符号，可以有很多种选择： • 1．直接印制在包装物上；2．以条码形式印制在包装物上；3．以电子形式存储在数据库中；4．以电子形式存储在电子标签中（IC卡）；5．以磁信号形式存储在磁卡上；6．用激光蚀刻方式刻在金属物上；7．用刺绣方式绣制在纺织品上……等等。 • 从对象识别的功能来说，除了编码外，还可以用对象的生物特征如：虹膜、指纹等来唯一标识对象。例如，在阿联酋的阿布扎比机场，对每一个非阿联酋国家的入境者都要采集虹膜，通过虹膜信息来识别嫌疑人员，以保护国家安全。 • 在下面的几节中，我们分别给大家介绍目前广泛应用的RFID技术、磁卡技术和IC卡技术。

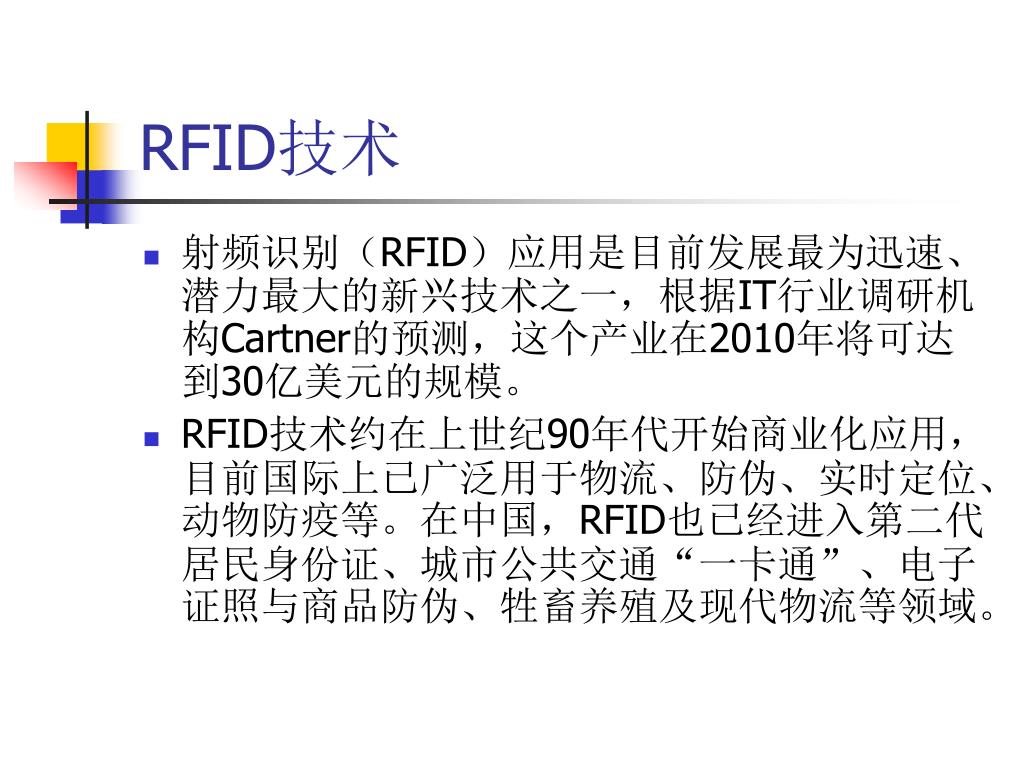

RFID技术 • 射频识别（RFID）应用是目前发展最为迅速、潜力最大的新兴技术之一，根据IT行业调研机构Cartner的预测，这个产业在2010年将可达到30亿美元的规模。 • RFID技术约在上世纪90年代开始商业化应用，目前国际上已广泛用于物流、防伪、实时定位、动物防疫等。在中国，RFID也已经进入第二代居民身份证、城市公共交通“一卡通”、电子证照与商品防伪、牲畜养殖及现代物流等领域。

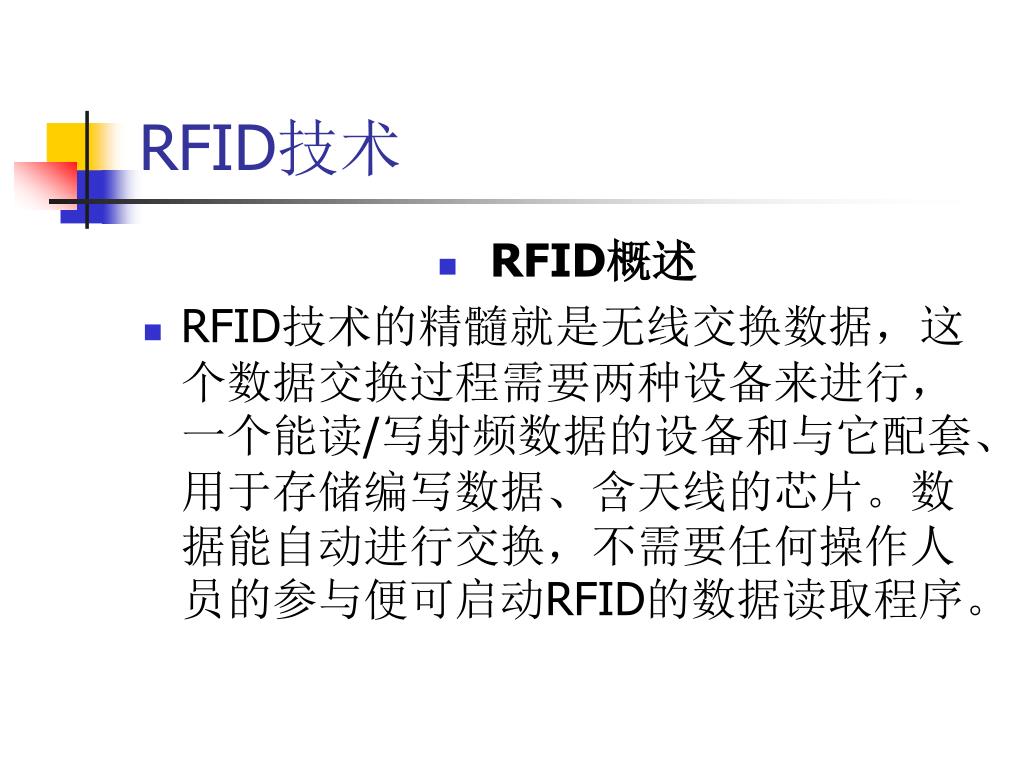

RFID技术 • RFID概述 • RFID技术的精髓就是无线交换数据，这个数据交换过程需要两种设备来进行，一个能读/写射频数据的设备和与它配套、用于存储编写数据、含天线的芯片。数据能自动进行交换，不需要任何操作人员的参与便可启动RFID的数据读取程序。

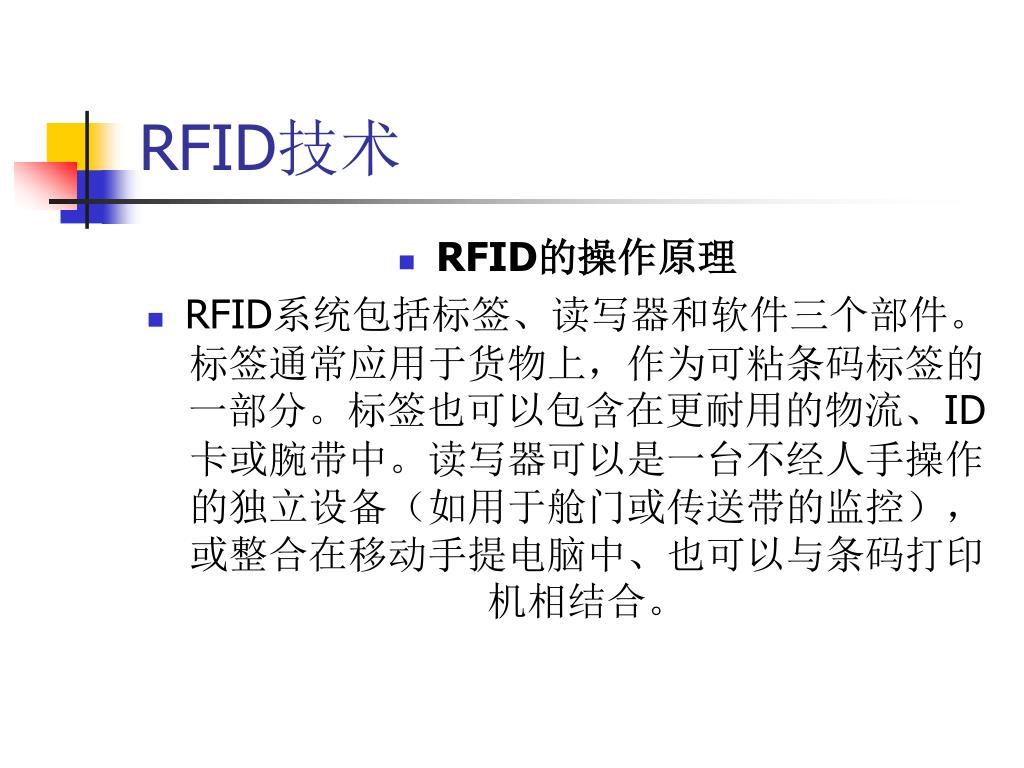

RFID技术 • RFID的操作原理 • RFID系统包括标签、读写器和软件三个部件。标签通常应用于货物上，作为可粘条码标签的一部分。标签也可以包含在更耐用的物流、ID卡或腕带中。读写器可以是一台不经人手操作的独立设备（如用于舱门或传送带的监控），或整合在移动手提电脑中、也可以与条码打印机相结合。

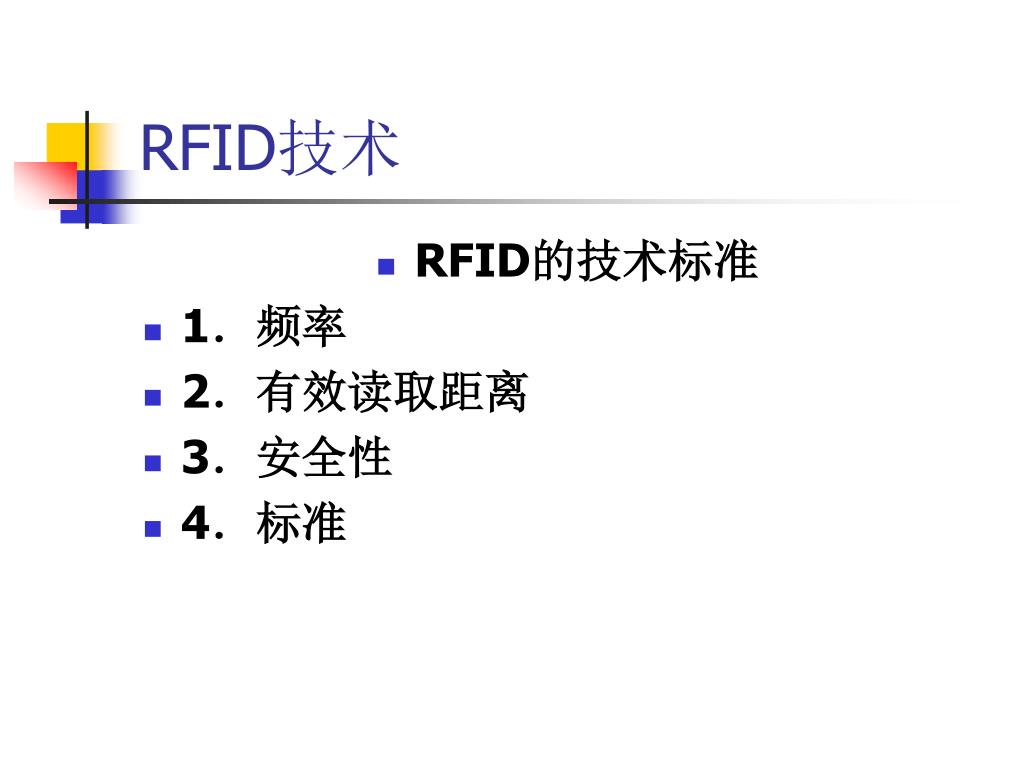

RFID技术 • RFID的技术标准 • 1．频率 • 2．有效读取距离 • 3．安全性 • 4．标准

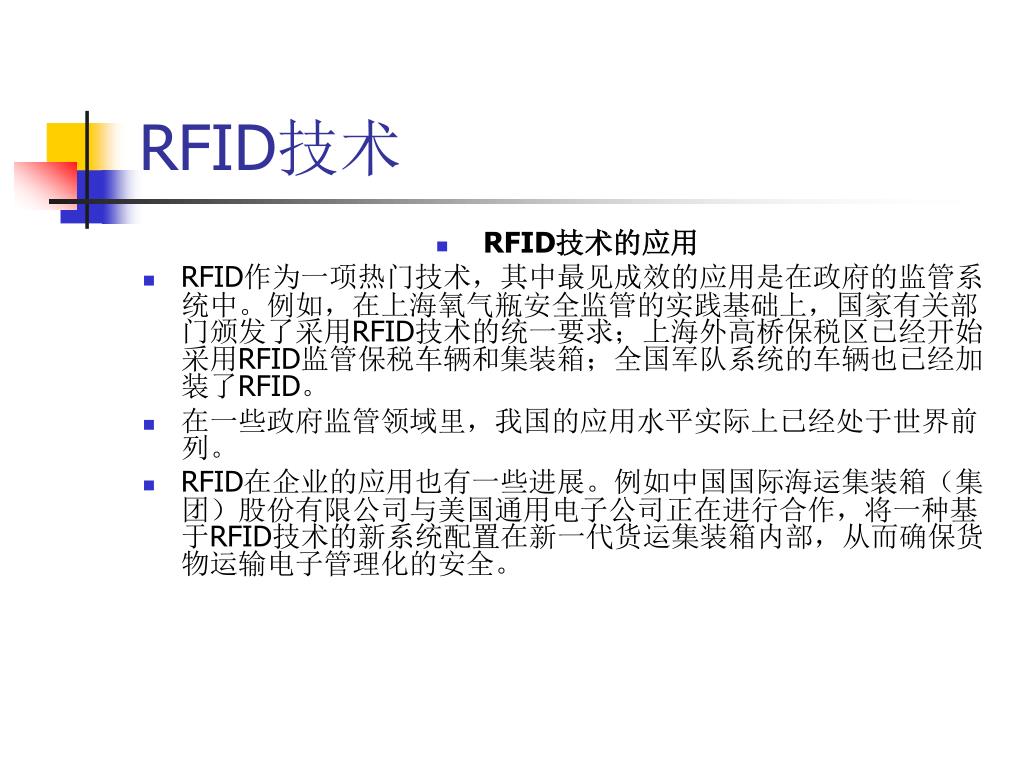

RFID技术 • RFID技术的应用 • RFID作为一项热门技术，其中最见成效的应用是在政府的监管系统中。例如，在上海氧气瓶安全监管的实践基础上，国家有关部门颁发了采用RFID技术的统一要求；上海外高桥保税区已经开始采用RFID监管保税车辆和集装箱；全国军队系统的车辆也已经加装了RFID。 • 在一些政府监管领域里，我国的应用水平实际上已经处于世界前列。 • RFID在企业的应用也有一些进展。例如中国国际海运集装箱（集团）股份有限公司与美国通用电子公司正在进行合作，将一种基于RFID技术的新系统配置在新一代货运集装箱内部，从而确保货物运输电子管理化的安全。

EPC与物联网 • 商品条码与EPC • 产品电子代码（EPC）是基于RFID技术和Internet的一项物流信息技术，它的概念是美国麻省理工大学Auto ID中心在GS1及其前身国际物品编码协会的支持下提出的。 • EPC的出现有其历史必然性，在EPC出现之前，条码作为一种最常见的自动识别技术，在全世界得到了广泛的推广和应用。但是条码也具有一些缺点，如信息量十分有限以及对识读环境要求较高等。EPC系统的提出，通过对实体对象的唯一标识，借助计算机网络，应用RFID技术，实现对单个物体的访问，突破性地实现了EAN.UCC系统中GTIN体系所不能完成的对单品的跟踪和管理任务。EPC成为继条码技术之后，再次变革商品零售结算、物流配送及产品跟踪管理模式的一项真正具有革命性意义的新技术。 • EPC和条码各有特点，在许多领域可以联合应用。例如RFID技术在提高识读率和迅速发现漏读对象上还比较困难，条码技术可以作为解决这些问题的补充手段；另外，EPC的推广应用还需要一个相对较长的过程，在一定范围和时间内，条码技术和EPC/RFID技术将长期共存，互相补充。

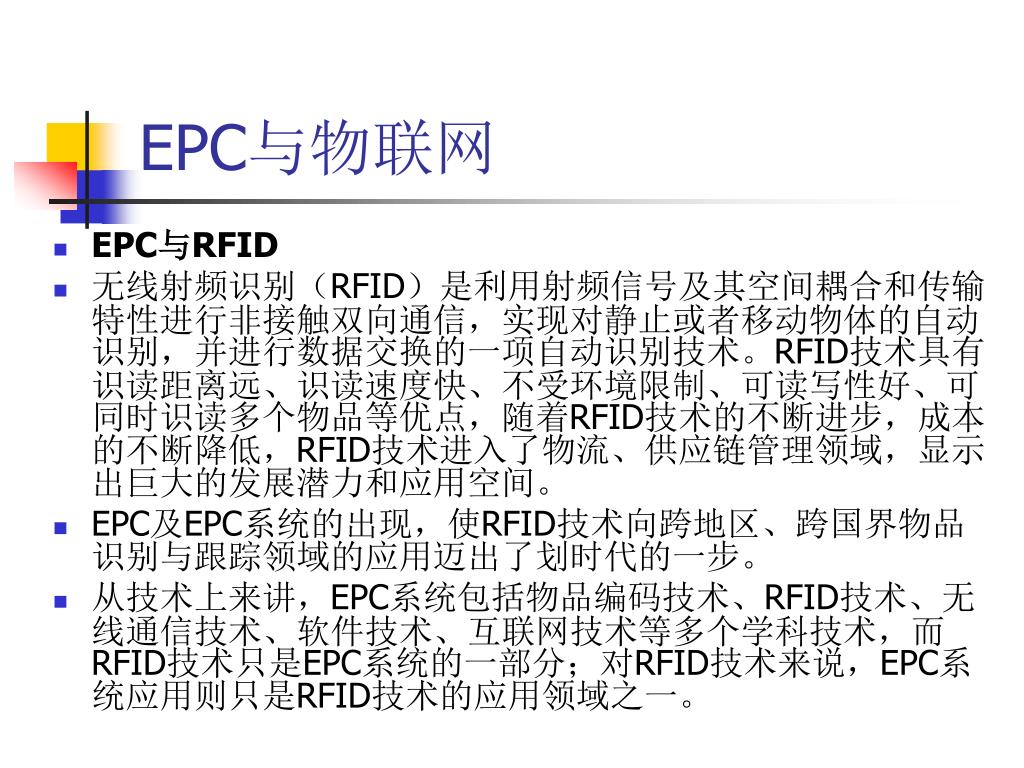

EPC与物联网 • EPC与RFID • 无线射频识别（RFID）是利用射频信号及其空间耦合和传输特性进行非接触双向通信，实现对静止或者移动物体的自动识别，并进行数据交换的一项自动识别技术。RFID技术具有识读距离远、识读速度快、不受环境限制、可读写性好、可同时识读多个物品等优点，随着RFID技术的不断进步，成本的不断降低，RFID技术进入了物流、供应链管理领域，显示出巨大的发展潜力和应用空间。 • EPC及EPC系统的出现，使RFID技术向跨地区、跨国界物品识别与跟踪领域的应用迈出了划时代的一步。 • 从技术上来讲，EPC系统包括物品编码技术、RFID技术、无线通信技术、软件技术、互联网技术等多个学科技术，而RFID技术只是EPC系统的一部分；对RFID技术来说，EPC系统应用则只是RFID技术的应用领域之一。

EPC与物联网 • EPC与RFID

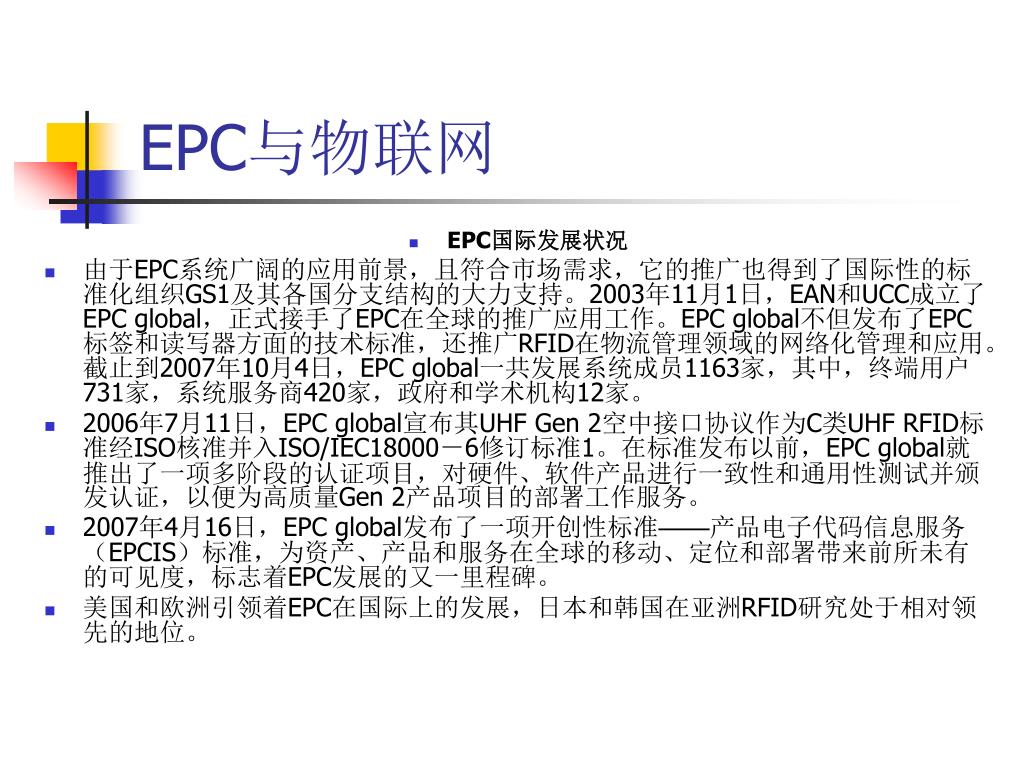

EPC与物联网 • EPC国际发展状况 • 由于EPC系统广阔的应用前景，且符合市场需求，它的推广也得到了国际性的标准化组织GS1及其各国分支结构的大力支持。2003年11月1日，EAN和UCC成立了EPC global，正式接手了EPC在全球的推广应用工作。EPC global不但发布了EPC标签和读写器方面的技术标准，还推广RFID在物流管理领域的网络化管理和应用。截止到2007年10月4日，EPC global一共发展系统成员1163家，其中，终端用户731家，系统服务商420家，政府和学术机构12家。 • 2006年7月11日，EPC global宣布其UHF Gen 2空中接口协议作为C类UHF RFID标准经ISO核准并入ISO/IEC18000－6修订标准1。在标准发布以前，EPC global就推出了一项多阶段的认证项目，对硬件、软件产品进行一致性和通用性测试并颁发认证，以便为高质量Gen 2产品项目的部署工作服务。 • 2007年4月16日，EPC global发布了一项开创性标准——产品电子代码信息服务（EPCIS）标准，为资产、产品和服务在全球的移动、定位和部署带来前所未有的可见度，标志着EPC发展的又一里程碑。 • 美国和欧洲引领着EPC在国际上的发展，日本和韩国在亚洲RFID研究处于相对领先的地位。

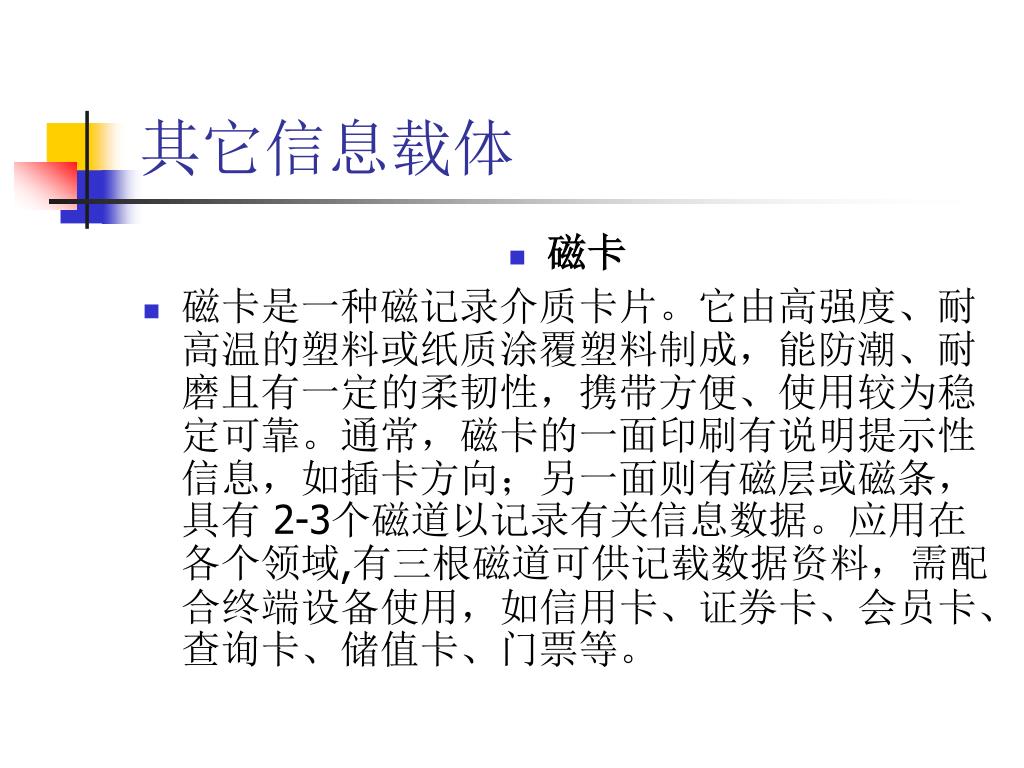

其它信息载体 • 磁卡 • 磁卡是一种磁记录介质卡片。它由高强度、耐高温的塑料或纸质涂覆塑料制成，能防潮、耐磨且有一定的柔韧性，携带方便、使用较为稳定可靠。通常，磁卡的一面印刷有说明提示性信息，如插卡方向；另一面则有磁层或磁条，具有 2-3个磁道以记录有关信息数据。应用在各个领域,有三根磁道可供记载数据资料，需配合终端设备使用，如信用卡、证券卡、会员卡、查询卡、储值卡、门票等。

其它信息载体 • IC卡 • IC卡 (Integrated Circuit Card，集成电路卡)是继磁卡之后出现的又一种新型信息工具。IC卡在有些国家和地区也称智能卡(smart card)、智慧卡(intelligent card)、微电路卡(microcircuit card)或微芯片卡等。它是将一个微电子芯片嵌入符合ISO 7816标准的卡基中，做成卡片形式；已经十分广泛地应用于包括金融、交通、社保等很多领域。 • IC卡读写器是IC卡与应用系统间的桥梁，在ISO国际标准中称之为接口设备IFD(Interface Device)。IFD内的CPU通过一个接口电路与IC卡相连并进行通信。IC卡接口电路是IC卡读写器中至关重要的部分，根据实际应用系统的不同，可选择并行通信、半双工串行通信和I2C通信等不同的IC卡读写芯片。 • 非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。

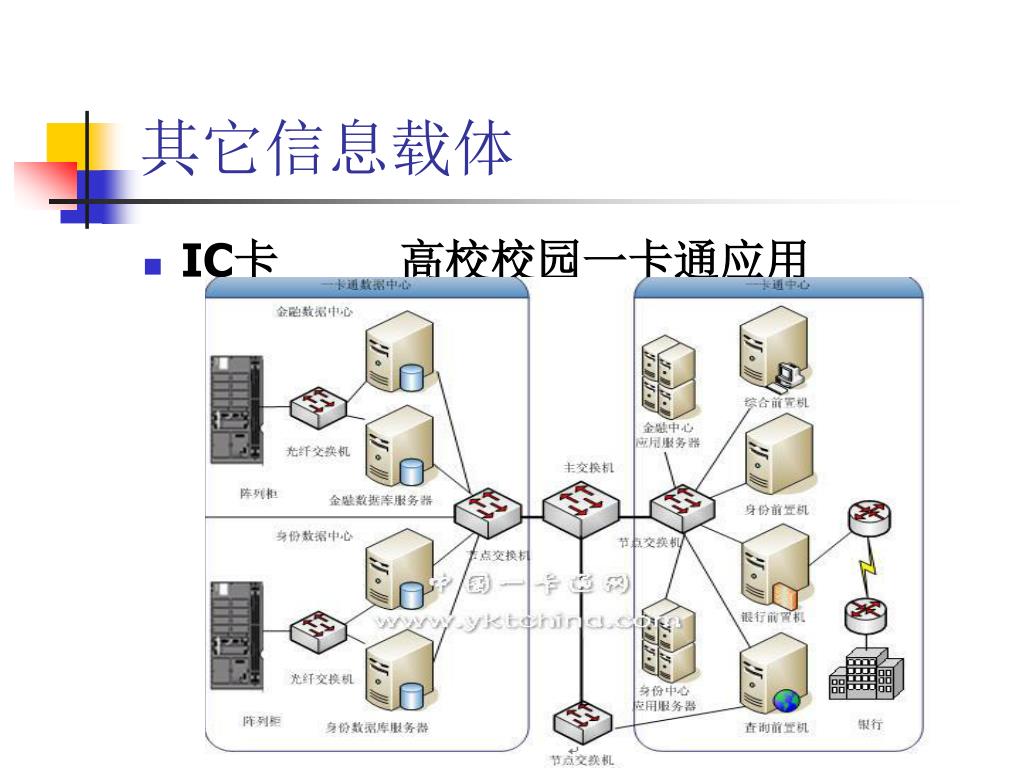

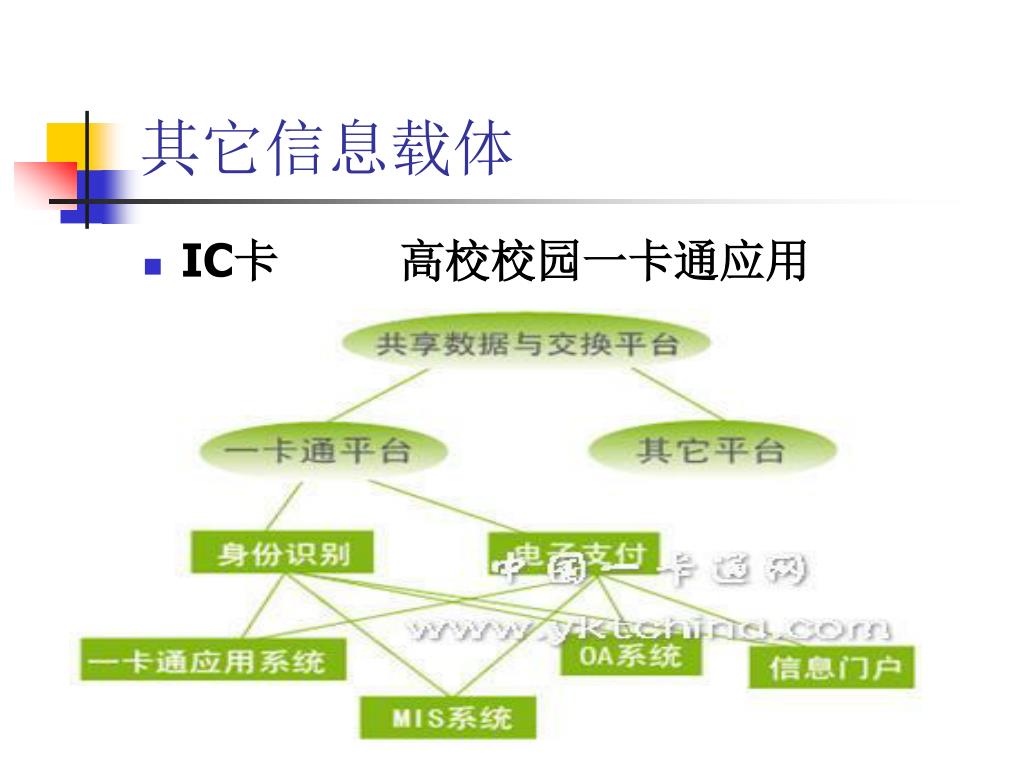

IC卡高校校园一卡通应用 其它信息载体

其它信息载体 • IC卡高校校园一卡通应用

第九章条码技术的发展
