vjerojatnost paljenja

pri promjeni U ili L. broj paljenja. - za U kod C kruga - za  kod L i R kruga. vjerojatnost paljenja. broj pokušaja paljenja. promjena nagiba zbog promjene karaktera strujnog kruga. za određenu smjesu i konkretni strujni krug. Samosigurnost (i).

oprah
Télécharger la présentation

vjerojatnost paljenja

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. pri promjeni U ili L broj paljenja - za U kod C kruga - za  kod L i R kruga vjerojatnost paljenja broj pokušaja paljenja promjena nagiba zbog promjene karaktera strujnog kruga za određenu smjesu i konkretni strujni krug Samosigurnost (i) Temelji zaštite ograničenje U,  , energije magnetskog i električnog polja eliminiranje uzročnika paljenja - koeficijent sigurnosti samosigurnog kruga izmjeren m i primijenjen k maksimalne dopuštene vrijednosti parametara strujnog kruga

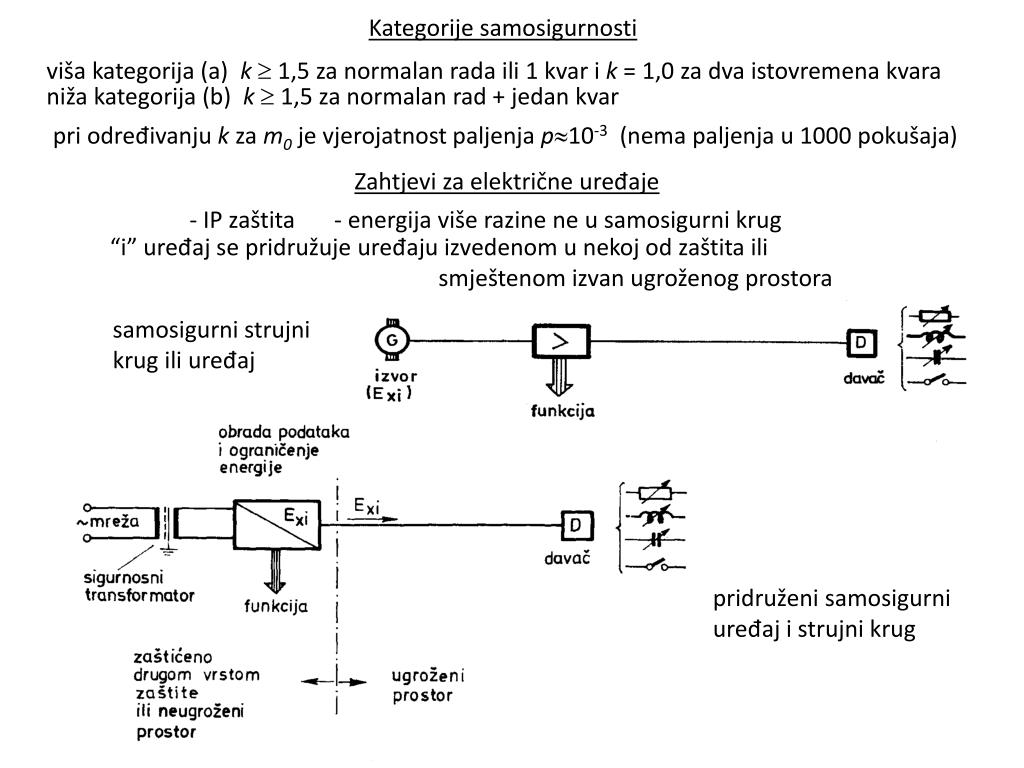

  2. samosigurni strujni krug ili uređaj pridruženi samosigurni uređaj i strujni krug Kategorije samosigurnosti viša kategorija (a) k 1,5 za normalan rada ili 1 kvar i k = 1,0 za dva istovremena kvara niža kategorija (b) k  1,5 za normalan rad + jedan kvar pri određivanju k za m0 je vjerojatnost paljenja p10-3 (nema paljenja u 1000 pokušaja) Zahtjevi za električne uređaje - IP zaštita - energija više razine ne u samosigurni krug “i” uređaj se pridružuje uređajuizvedenom u nekoj od zaštita ili smještenom izvan ugroženog prostora

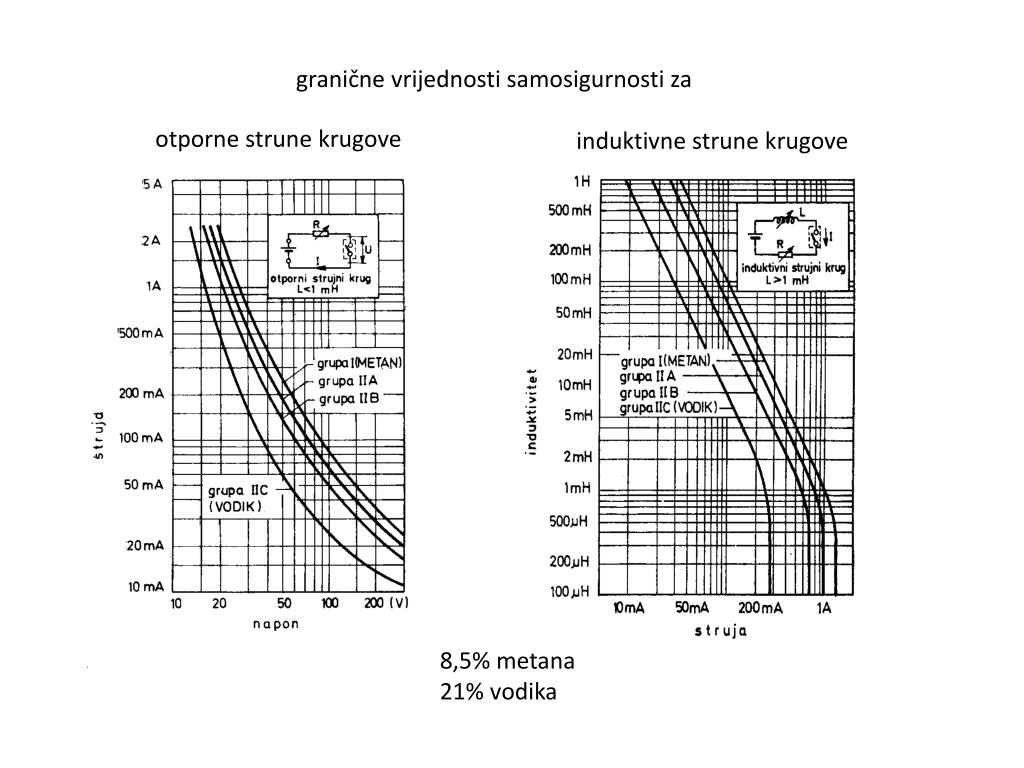

  3. otporne strune krugove induktivne strune krugove granične vrijednosti samosigurnosti za 8,5% metana 21% vodika

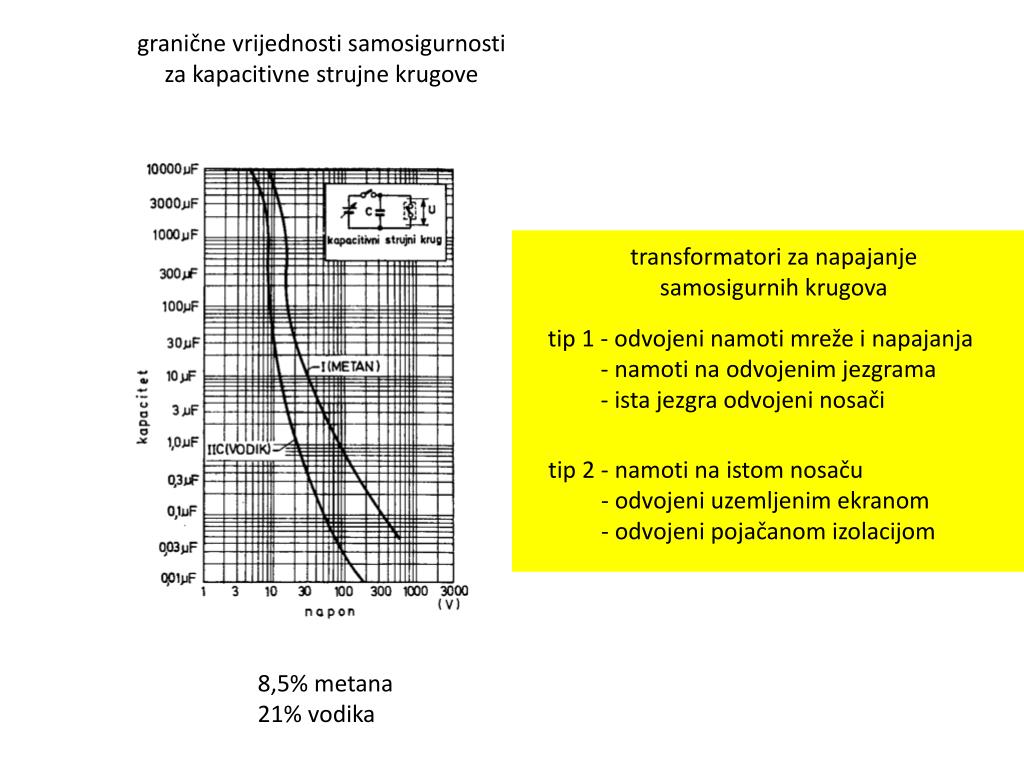

  4. granične vrijednosti samosigurnosti za kapacitivne strujne krugove transformatori za napajanje samosigurnih krugova tip 1 - odvojeni namoti mreže i napajanja - namoti na odvojenim jezgrama - ista jezgra odvojeni nosači tip 2 - namoti na istom nosaču - odvojeni uzemljenim ekranom - odvojeni pojačanom izolacijom 8,5% metana 21% vodika

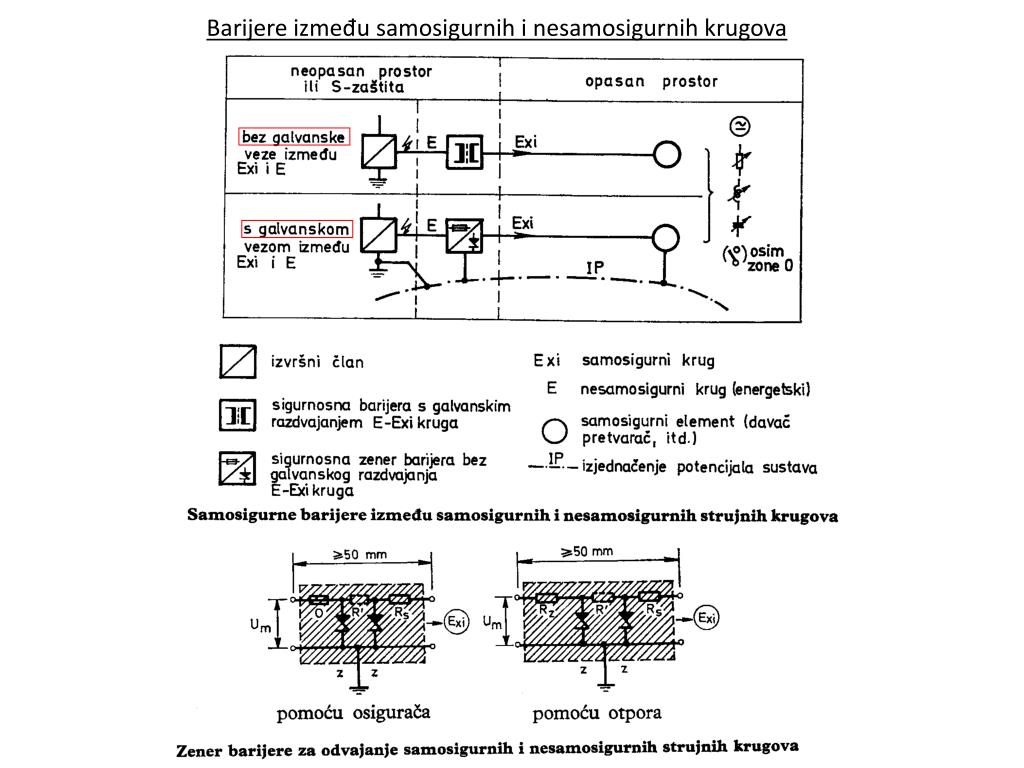

  5. Barijere između samosigurnih i nesamosigurnih krugova

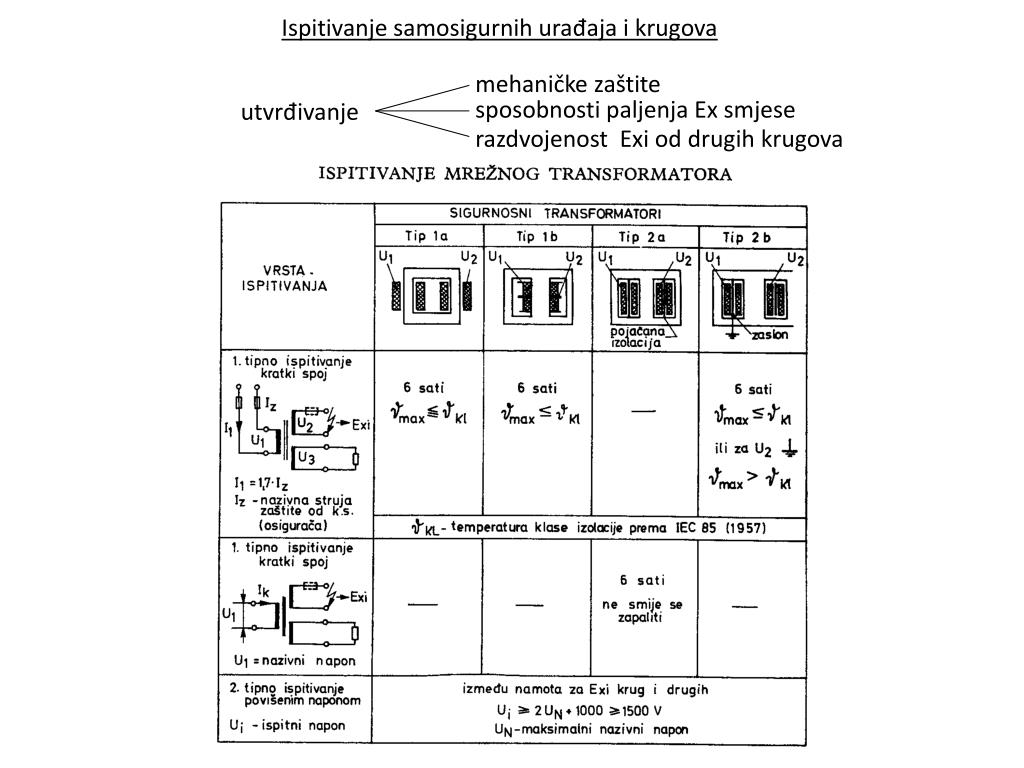

  6. utvrđivanje Ispitivanje samosigurnih urađaja i krugova mehaničke zaštite sposobnosti paljenja Ex smjese razdvojenost Exi od drugih krugova

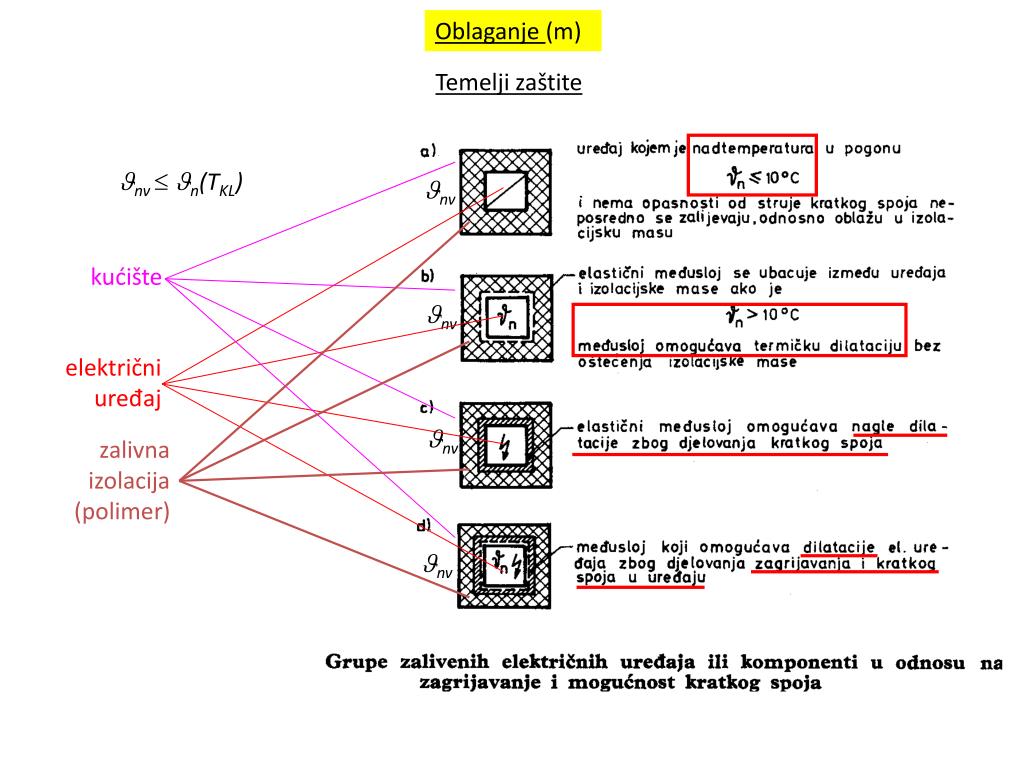

  7. nv kućište nv električni uređaj nv zalivna izolacija (polimer) nv Oblaganje (m) Temelji zaštite nv  n(TKL)

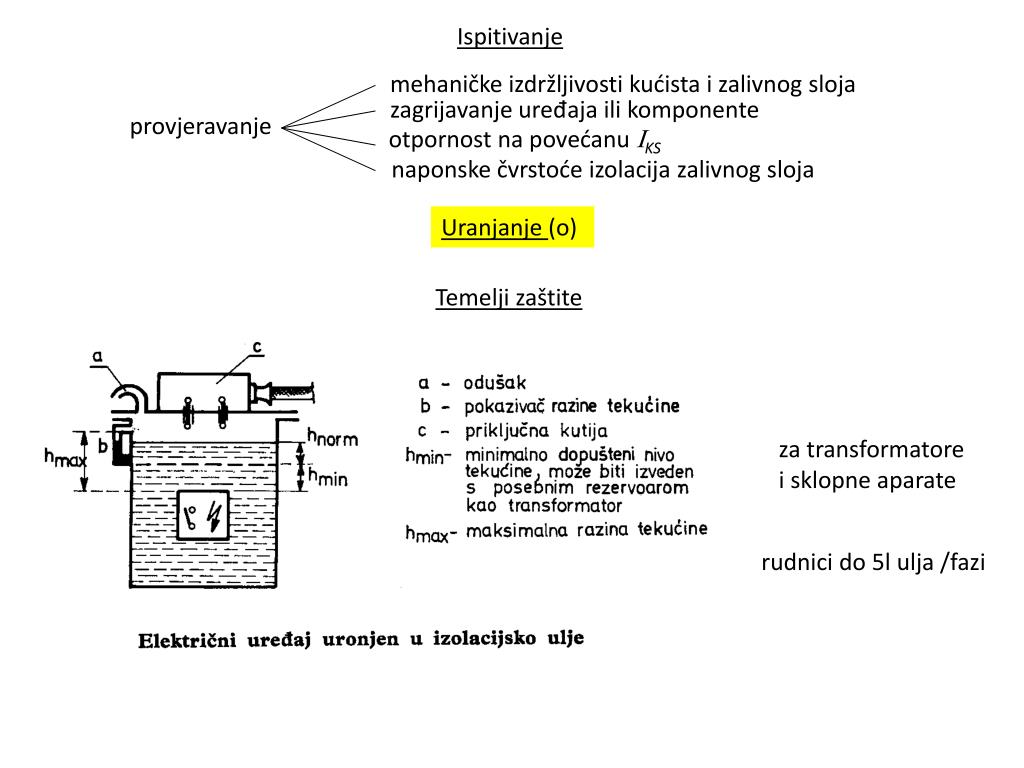

  8. provjeravanje Ispitivanje mehaničke izdržljivosti kućista i zalivnog sloja zagrijavanje uređaja ili komponente otpornost na povećanu KS naponske čvrstoće izolacija zalivnog sloja Uranjanje (o) Temelji zaštite za transformatore i sklopne aparate rudnici do 5l ulja /fazi

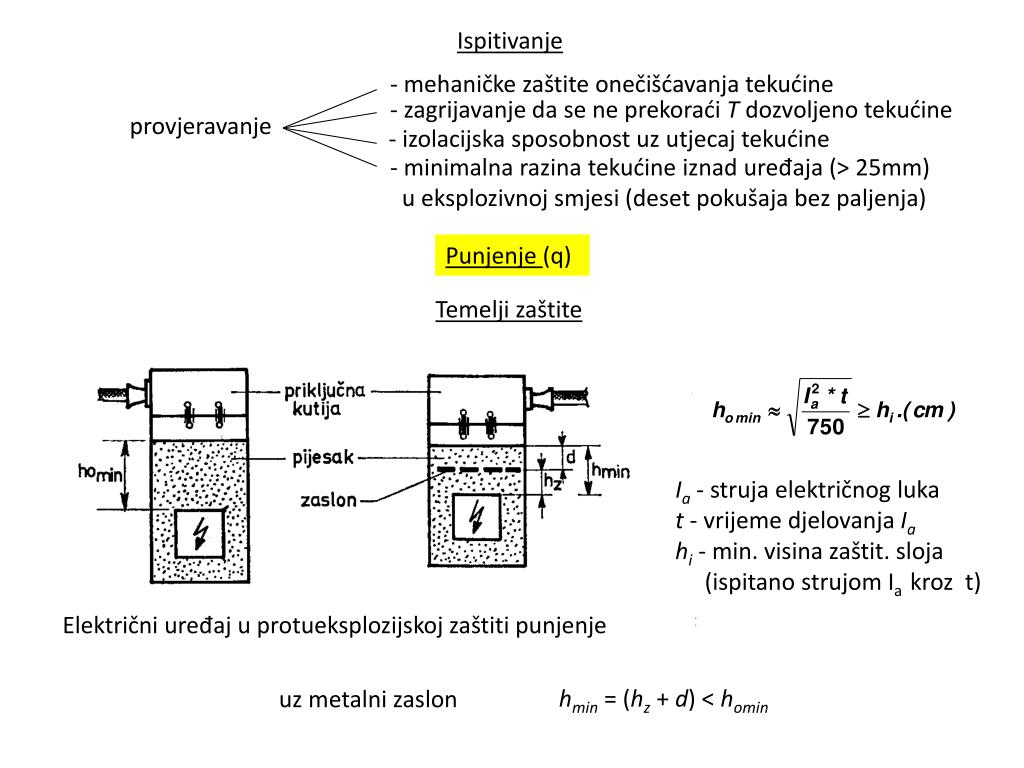

  9. provjeravanje Električni uređaj u protueksplozijskoj zaštiti punjenje hmin = (hz + d) < homin uz metalni zaslon Ispitivanje - mehaničke zaštite onečišćavanja tekućine - zagrijavanje da se ne prekoraći T dozvoljeno tekućine - izolacijska sposobnost uz utjecaj tekućine - minimalna razina tekućine iznad uređaja (> 25mm) u eksplozivnoj smjesi (deset pokušaja bez paljenja) Punjenje (q) Temelji zaštite Ia - struja električnog luka t - vrijeme djelovanja Ia hi - min. visina zaštit. sloja (ispitano strujom Ia kroz t)

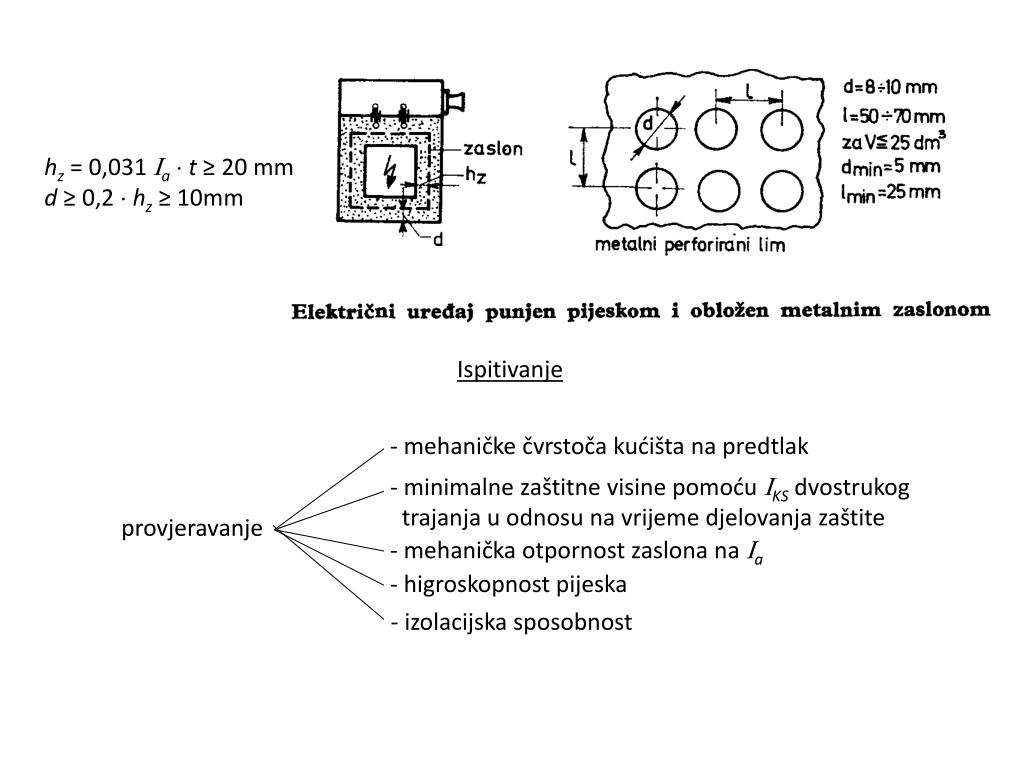

  10. provjeravanje hz = 0,031 a t ≥ 20 mm d ≥ 0,2 hz ≥ 10mm Ispitivanje - mehaničke čvrstoča kućišta na predtlak - minimalne zaštitne visine pomoću KS dvostrukog trajanja u odnosu na vrijeme djelovanja zaštite - mehanička otpornost zaslona na a - higroskopnost pijeska - izolacijska sposobnost
