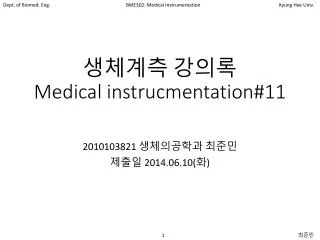

  1. 생체계측 강의록Medical instrucmentation#11 2010103821 생체의공학과 최준민 제출일 2014.06.10(화)

  2. Bio Impedance 측정 Z + V - V Phase Sensitive Demodulation -> 최대의 SNR Z 측정 I ZI=V

  3. Bio Impedance 측정 실수부 In-phase Component 찾기 X 한주기 적분 허수부 guadrature Component 찾기 X V(t)에 포함되어있는 coswt를 뽑아내기 위한 방법 V(t)에 포함되어있는 sinwt를 뽑아내기 위한 방법

  4. Bio Impedance 측정

  5. Design for Electrical Safety DC Power Supply ADC 마이크로 프로세서 Output 몸에 흐르는 전류는 =10μA보다 작아야한다. H와 사람이 직접 연결되면 Earth ground로 빠지기 때문에 매우 위험하다. -> not Safety 왜 Earth ground를 사용하는가? 쓸 수 있는 전압의 기준점이 모든 점 에서 Earth ground -> 사람몸에 연결되어 있는 부분, 환자의 몸, 환자의 몸에 공급하는 전원은 모두 Earth ground에 연결되어있으면 NOT SAFETY하다!

  6. Design for Electrical Safety • 설계방법 1) DC Power Supply 마이크로 프로세서 Amp 저 항 마이콤 LED ON : 5V LED OFF : 0V Output 빛에 의해 Off : 5V On : 0V ADC 마이크로 프로세서 LED Optocoupler : 광결합기 :기준전위점을같은것을쓰지않고서 신호 전달가능 Earth Ground Isolation, Floating

  7. Design for Electrical Safety • 설계방법 2) DC Power Supply 정 류 기 마이크로 프로세서 Amp Isolation Transformer : Earth ground 된전원을 2차코일로 넘기고 넘긴 것을 isolation 된 전원으로 변경 마이콤 Output ADC 마이크로 프로세서 이때 Isolation Transformer는 전선연결을 하지 않고 에너지전달을 빛이나 자장을 이용 Earth Ground Isolation, Floating

  8. Design for Electrical Safety • 설계방법 3) DC Power Supply DC-DC Converter 마이크로 프로세서 Amp Isolation Transformer와 유사한 원리로 이용(내장) 하지만 단점으로 잡음이 많으며 전력소모가 적은 경우에만 이용한다. 마이콤 Output ADC 마이크로 프로세서 Earth Ground Isolation, Floating
