  1. Sondagem Prof. Deyse Macêdo

  2. Exames do terreno a)  Visitar o local da obra, detectando a eventual existência de alagados, afloramento de rochas etc.; b)  Visitarobrasemandamentonasproximidades, verificando as soluçõesadotadas; c)  Fazersondagem a trado (broca) com diâmetro de 2” ou 4”, recolhendoamostras das camadas do solo até atingir a camadaresistente; d)  Mandarfazersondagemgeotécnica.

  3. Métodos de ensaio: direto, indireto e semi-direto

  4. Sondagem SPT

  5. Método direto: SPT

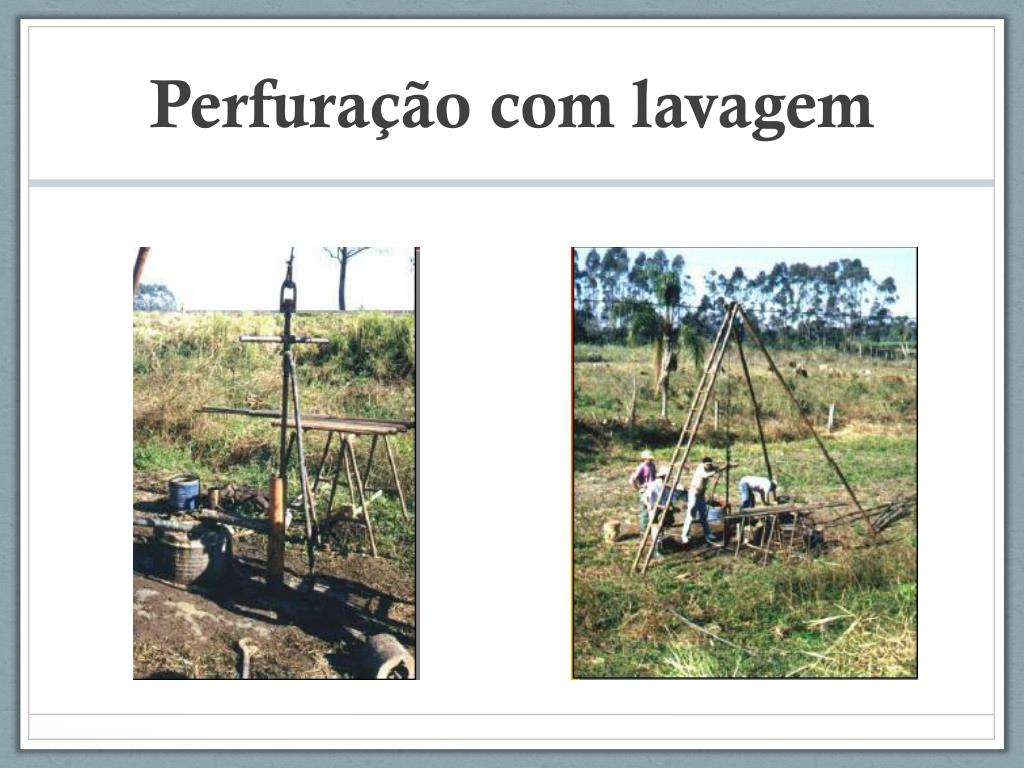

  6. Perfuração com lavagem

  7. Amostradores Bipartidos - SPT

  8. Finalidades do ensaio SPT • a determinação dos tipos de solo emsuasrespectivasprofundidades de ocorrência; • a posição do nível-d’água; • osíndicesde resistência a penetração (N) a cada metro.

  9. Definições • SPT (standard penetration test): Abreviatura do nome do ensaiopeloqual se determina o índice de resistênciaà penetração(N) com amostragem de solo; • CPT (cone penetration test): indica a resistência e a compressibilidade do solo, mas não é possívelretiraramostras; • N: Abreviatura do índicede resistência à penetração do SPT, cujadeterminação se dá pelonúmero de golpescorrespondenteà cravação de 30 cm do amostrador-padrão, após a cravaçãoinicial de 15 cm, utilizando-se corda de sisal paralevantamento do martelopadronizado.

  10. Critériosparaavaliação do ensaio SPT • Locação do furo e quantidades; • Processos de perfuracão; • Amostragem e SPT; • Critérios de paralisação;

  11. Critériosparaavaliação do ensaio SPT • Observação do nível de lençolfreático; • Identificação das amostras e elaboração do perfilgeológico-geotécnico; • Apresentação do relatório de sondagem.

  12. Amostragem • Devesercoletada, paraexame posterior, uma parte representativa do solo colhidopelotrado-concha durante a perfuração, até 1 m de profundidade. • A cada metro de perfuração, a partir de 1 m de profundidade, devemsercolhidasamostras dos solos pormeio do amostrador-padrão, com execução de SPT. • O amostrador-padrão, conectado à composição de cravação, devedescerlivremente no furo de sondagem até serapoiadosuavemente no fundo, devendo-se cotejar a profundidadecorrespondente com a quefoimedidanaoperaçãoanterior. • Casohajadiscrepância entre as duasmedidas supra-referidas (ficando o amostradormais de 2 cm acima da cota de fundo, atingida no estágioprecedente), a composiçãodeveserretirada, repetindo-se a operação de limpeza do furo. • Apóso posicionamento do amostrador-padrãoconectado à composição de cravação, coloca-se a cabeça de bater e, utilizando-se o tubo de revestimentocomoreferência, marca-se na haste, com giz, um segmento de 45 cm divididoemtrêstrechosiguais de 15 cm.

  13. Número mínimo de sondagens • Nº mínimo = 2 furos • 1 furo para cada 200 m2 de edificação em planta, até 1200 m2 • 1 furo para cada 400 m2 de edificação em planta, para áreas entre 1200 m2 e 2400 m2 • Para áreas superiores à 2400 m2, deve ser realizado plano específico • Mínimo de 2 furos para áreas < 200 m2

  14. Número mínimo de sondagens • Mínimo de 3 furos para áreas entre 200 e 400 m2 • 1 furo para cada 200 m2 de edificação em planta, até 1200 m2 • 1 furo para cada 400 m2 de edificação em planta, para áreas entre 1200 m2 e 2400 m2 • Para áreas superiores à 2400 m2, deve ser realizado plano específico • Mínimo de 2 furos para áreas < 200 m2 • Mínimo de 3 furos para áreas entre 200 e 400 m2

  15. Localização dos furos • Distância máxima de 100 m; • Normalmente entre 15 a 20 m; • Priorizar posições relevantes na obra : pontos de maior carga – escadas, elevadores, reservatórios, etc.

  16. Localização dos furos • Sondagens não devem estar alinhadas; • Realizar furos próximos aos extremos da área; • Distância máxima de 100 m.

  17. Profundidade • Normalmente até a camada impenetrável, a partir de ensaios de campo mais usuais; ou • Consultar o projetista de fundações para definir a profundidade de interrupção, utilizando-se nestes casos de sondagens do tipo rotativa • Normalmente até a camada impenetrável, a partir de ensaios de campo mais usuais.

  18. Planta de locação dos furos de sondagem

  19. Critériosparaencerrar a sondagem O processo de perfuraçãoporcirculação de água, associadoaosensaiospenetrométricos, deveserutilizado até ondese obtiver, nesses ensaios, uma das seguintescondições: a) quando, em 3 m sucessivos, se obtiver 30 golpesparapenetração dos 15 cm iniciais do amostrador-padrão; b) quando, em 4 m sucessivos, se obtiver 50 golpesparapenetração dos 30 cm iniciais do amostrador-padrão; c)quando,em 5 sucessivos,seobtiver 50 golpespara a penetração dos 45cm do amostrador-padrão Dependendodo tipo de obra, das cargas a seremtransmitidasàsfundações e da natureza do subsolo, admite-se a paralisação da sondagemem solos de menorresistência à penetração do queaqueladiscriminadaanteriormente, desdequehajaumajustificativageotécnicaousolicitação do cliente.

  20. Método Semi-direto: CPT

  21. Comparativo entre os métodos de sondagem

  22. Exemplo de laudo de sondagem

  23. PRINCÍPIOS GERAIS DA APTIDÃO DE SUPORTE DE UM SOLO RESISTENTE

  24. PRINCÍPIOS GERAIS DA APTIDÃO DE SUPORTE DE UM SOLO RESISTENTE • Se os solos A=B=C têmcaracterísticasiguais de resistência, é possívelimplantara fundaçãoemA; • Se só A é resistente, devem-se apoiarfundações de estruturasleves, cujacargalimitedeveserdeterminadaporanálise de recalque; • Se A é solo fraco e B é resistente, a fundação é do tipoprofunda, atendendo-se para a cargalimiteemfunção da resistência de C; • Se A=B são solos fracos e C é resistente, o apoio da fundaçãodeveráseremC.

  25. Tabela dos estados de compacidade e de consistência – NBR 6484/2001

  26. Perfilestratigráfico

  27. Exercício de fixação • Elaboreum roteirode atividades de como o estudo de sondagemdeveráserrealizadopara o empreendimento (emanexo). A partir, do roteiroidentifique: • Número de furosparadefinição do perfil do terreno, segundo a norma. • Qualmétodopoderiaserutilizadonaavaliaçãogeotécnica? • Quaisosindicativosque o ensaio SPT chegouao final? • Emquaissituaçõesseriaindicada outro métododiferente do SPT?

  28. Anexo

  29. ReferênciasBibliográficas • AssociaçãoBrasileira de normastécnicas – NBR 6484: Solo - Sondagens de simples reconhecimento com SPT - Método de ensaio, Rio de janeiro, 2001. • Giugiani, E.; Figueiro, G. Investigaçõesgeotécnicas, Porto Alegre, 2006.
