  1. TEKNIK DAN MODEL KOMUNIKASI DATA

  2. QUIZ 1 Jelaskanapa yang saudaraketahuitentang:

  3. Teknik komunikasi

  4. KomponenKomunikasi Data • Komunikasi Data

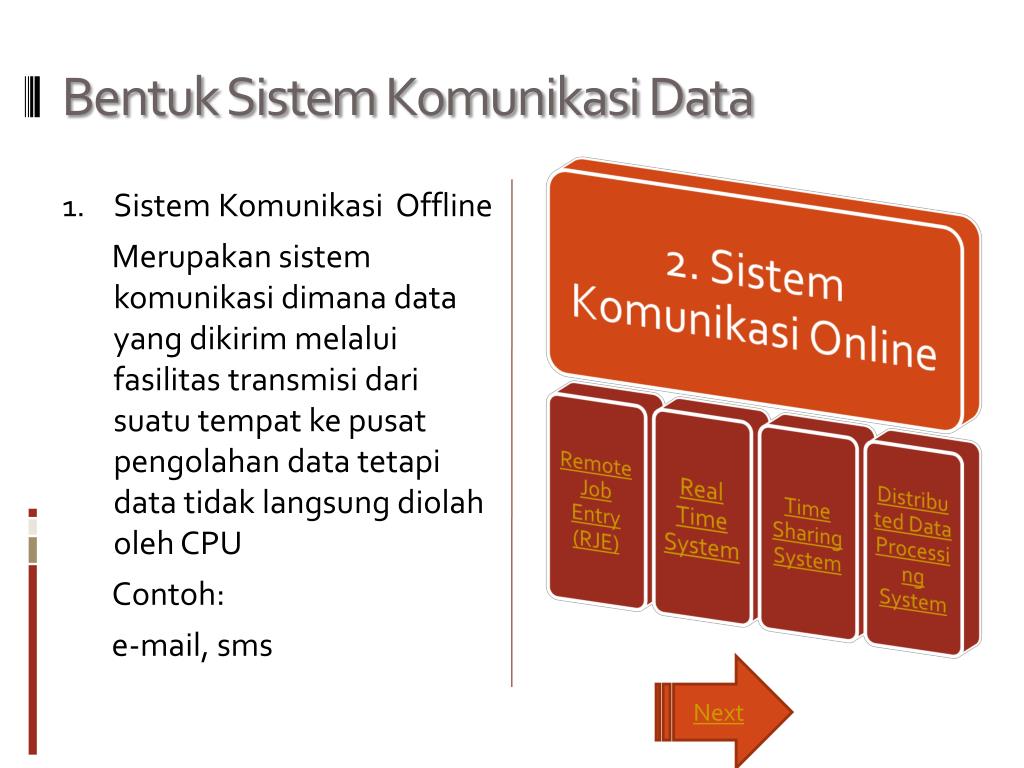

  5. BentukSistemKomunikasi Data SistemKomunikasi Offline Merupakansistemkomunikasidimana data yang dikirimmelaluifasilitastransmisidarisuatutempatkepusatpengolahan data tetapi data tidaklangsungdiolaholeh CPU Contoh: e-mail, sms Next

  6. Remote Job Entry (RJE) Data yang akan dikirim dikumpulkan (batch) terlebih dahulu dan secara bersama-samadikirimkankekomputerpusatuntukdiproses (batch processing system). Back

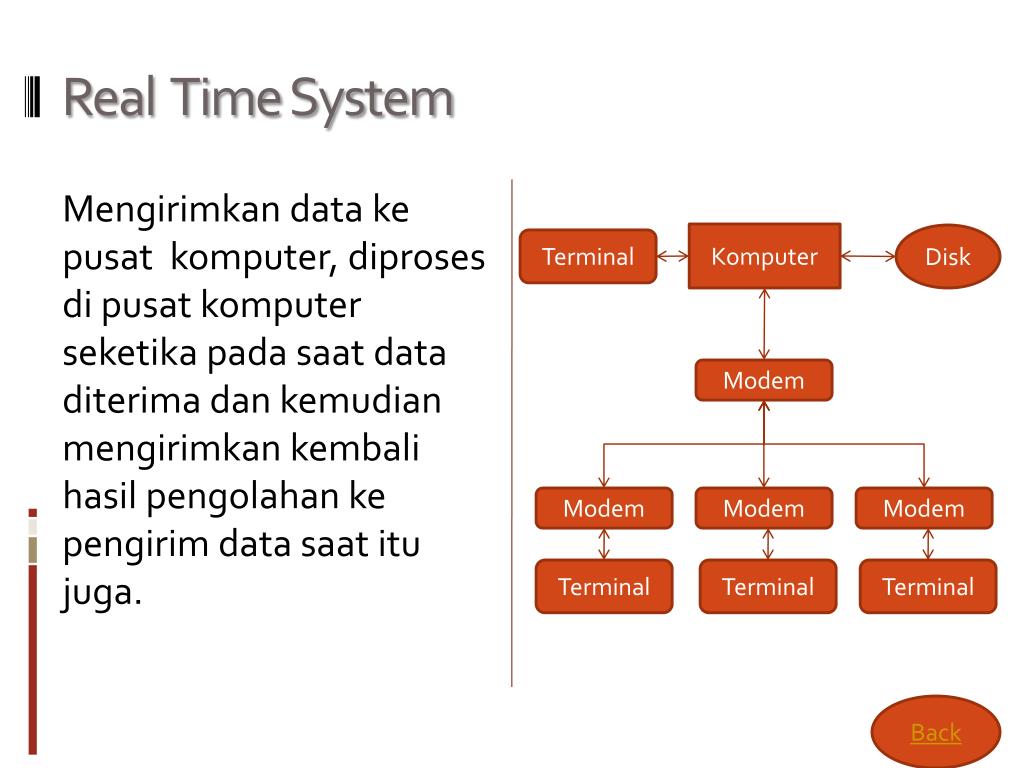

  7. Real Time System Mengirimkan data kepusatkomputer, diprosesdipusatkomputerseketikapadasaat data diterimadankemudianmengirimkankembalihasilpengolahankepengirim data saatitujuga. Komputer Disk Terminal Modem Modem Modem Modem Terminal Terminal Terminal Back

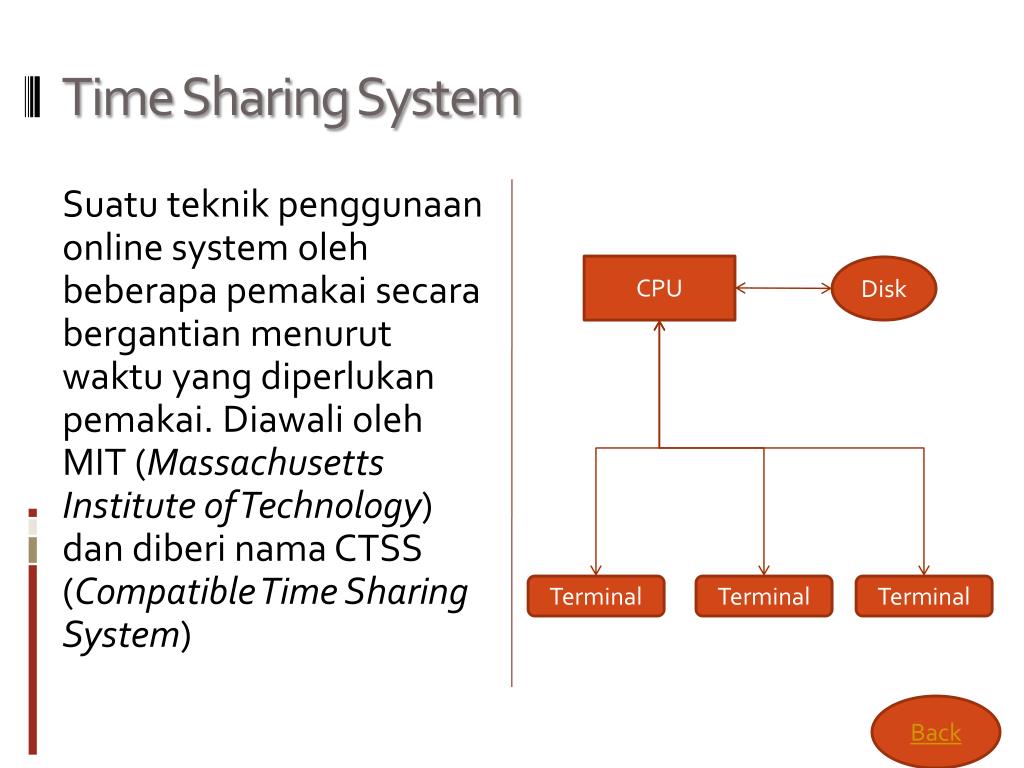

  8. Time Sharing System Suatuteknikpenggunaan online system oleh beberapa pemakai secara bergantian menurutwaktu yang diperlukanpemakai. Diawalioleh MIT (Massachusetts Institute of Technology) dandiberinama CTSS (Compatible Time Sharing System) CPU Disk Terminal Terminal Terminal Back

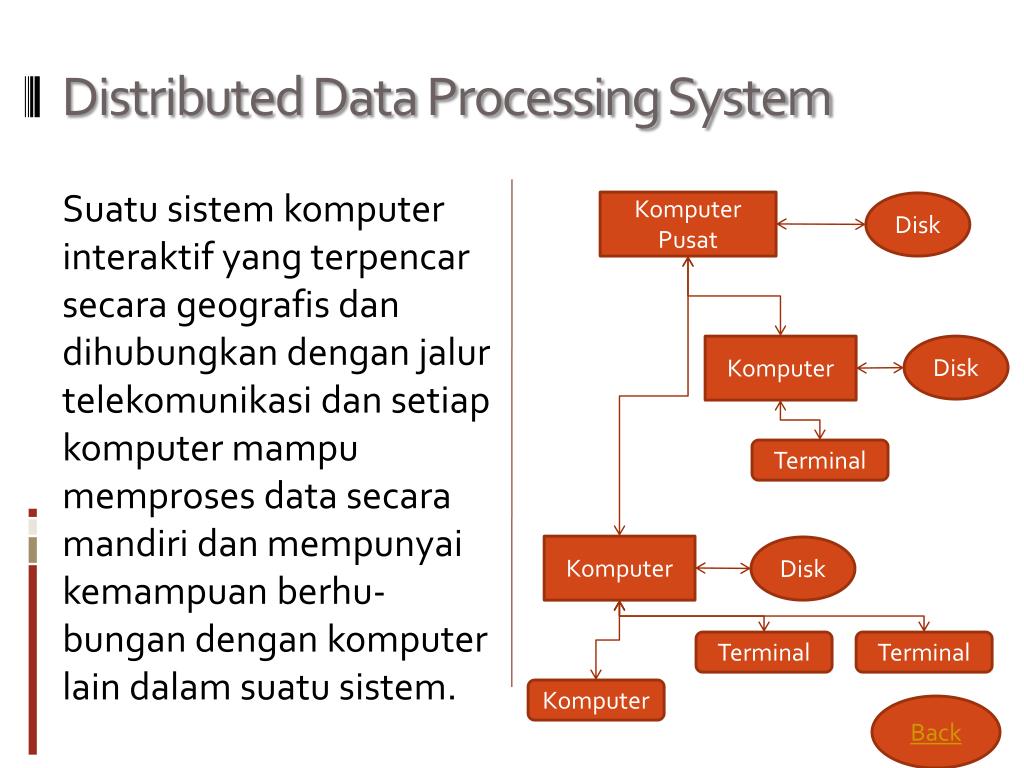

  9. Distributed Data Processing System Suatusistemkomputerinteraktif yang terpencarsecarageografisdandihubungkandenganjalurtelekomunikasidansetiapkomputermampumemproses data secaramandiridanmempunyaikemampuanberhu-bungandengankomputer lain dalamsuatusistem. Komputer Pusat Disk Komputer Disk Terminal Komputer Disk Terminal Terminal Komputer Back

  10. Model komunikasi data

  11. Model Komunikasi Data yang Disederhanakan

  12. KomponenKomunikasi Data

  13. Sumber • Rekayasamembentuksinyal yang cocokuntukbisamelaluisaluran/kanalkomunikasi agar informasi sampai di tujuandengan error yang minimal. • Disinibisaterjadiprosessource coding, compression, scrambling, modulation, line coding, spreading, dan/atau lain-lain yang dirasaperlu agar komunikasiberhasildenganbaikdanefisien.

  14. Media Transmisi • Kanalfisik / guided • Kabeltembaga: Unshielded-Twisted-Pair, Coaxial. • Seratoptik: multi-mode atau single-mode. Misalnya: hubungan antar sentral telepon, kabel komunikasibawahlaut (submarine cable). • Kanal non-Fisik (udara) / Unguided • Melalui Satellite: geo-stationer atautidak. Misalnya: siaran TV atau percakapan telepon melaluisatelit. • Gelombangmikro: LoS (line-of-sight), atautroposcattering contohLoSadalah: komunikasi HP ke BTS, pemancar FM ke radio penerima di rumah.

  15. Media Transmisi

  16. Media Transmisi

  17. DistorsidalamKomunikasi • DistorsiKomunikasiadalahperubahanmakna dari suatu informasi/pesan yang secarasengajamau pun tidaksengajaakanmengubahisiinformasi. Informasi yang terdistorsiakanmenjadilost (hilang), destroyed (rusak), modified or altered (berubah) • Noiseadalahgangguan-gangguandalamproseskomunikasi yang bercampurdengan (mengacau) pesan yang sedang dikirim, terjadiakibatefektermaldaninterferensi. • Atenuasi (Attenuation).

  18. Noise • Thermal Noise • Crosstalk

  19. Atenuasi • Kekuatan sinyal berkurang bila jaraknya terlalu jauh melalui media transmisi. • Kekuatan sinyal harus cukup kuat agar dapat diterima dengan jelas, namun apabila terlalu kuat dapat menimbulkan overload pada sirkuit transmitter atau repeater sehingga terjadi distorsi.

  20. Tujuan • Rekayasabagaimanacaramendapatkankembali informasi dari sinyal yangditerimameskipunsinyal yang diterima“cacat” • Disini bisa terjadi proses de-coding,decompression, demodulation,despreading, descrambling, dan / ataurekayasalain (misalnyaerror detection &error correction) yang diperlukan agarinformasi yang “utuh” bisadiperoleh.
