Web Insight 1.1.0

1. Web Insight 1.1.0 Intelligent Web Application Firewall www.monitorapp.com

2. 기술 및 서비스 1 1.1 1.2 1.3 1.4 Application Insight 소개 Innovative Web Acceleration Adaptive Profiling Technology AI Managed Security Service

3. Application InsightTM기술 1.1 Application Insight 소개(1/2) Adaptive Profiling TechnologyPatent Transparent Gateway & Web Application Acceleration • Self Learning Algorithm • Positive Security Model 다양한 장애 상황에 대응 가능한 트래픽 매니지먼트 기술과 속도 저하를 방지하는 웹 가속 기술 웹 애플리케이션 보호를 위한 지능화된 자기학습 보안기술 Application Insight Tech Advanced Deep Packet Inspection Advanced Application Inspection • Signature-based Inspection • DoS Attack Prevention • Awareness of Bi-directional Session • Signature and Profile based Inspection • Awareness of Packet Header • + Packet Data 애플리케이션 레벨의 완벽한 보안검사를 위한 양방향 세션 검사 패킷 레벨의 기본적인 공격 방어 기술

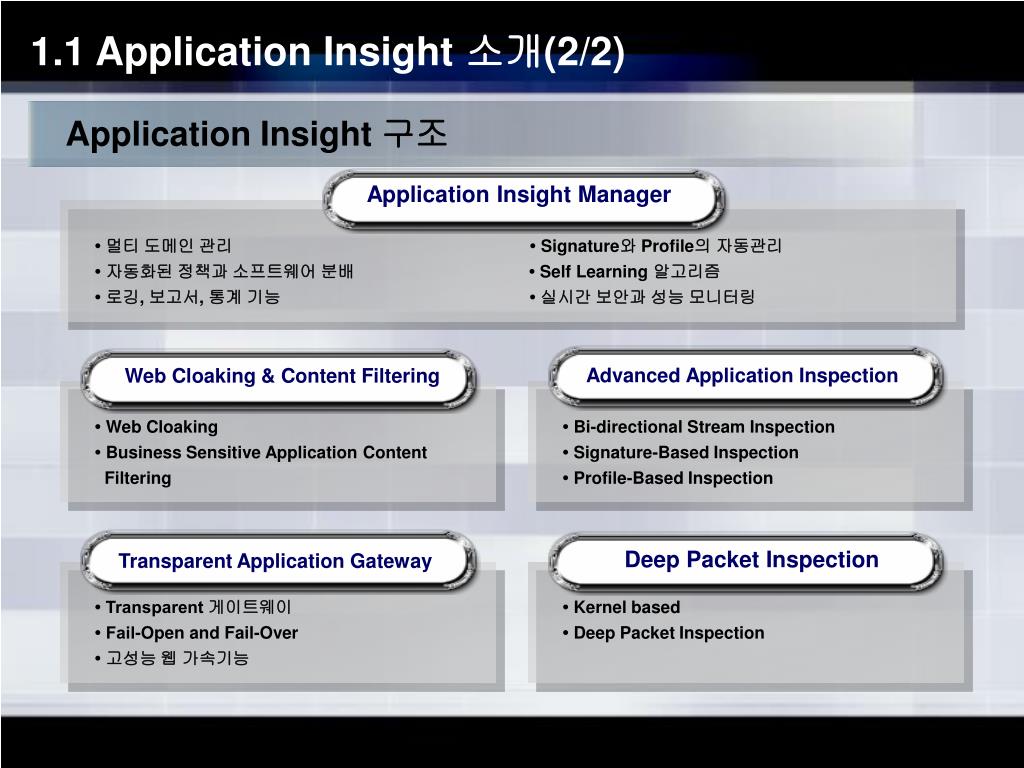

4. Application Insight 구조 Web Cloaking & Content Filtering Application Insight Manager 1.1 Application Insight 소개(2/2) • 멀티 도메인 관리 • Signature와 Profile의 자동관리 • 자동화된 정책과 소프트웨어 분배 • Self Learning 알고리즘 • 로깅, 보고서, 통계 기능 • 실시간 보안과 성능 모니터링 Advanced Application Inspection • Web Cloaking • Business Sensitive Application Content Filtering • Bi-directional Stream Inspection • Signature-Based Inspection • Profile-Based Inspection Deep Packet Inspection Transparent Application Gateway • Transparent 게이트웨이 • Fail-Open and Fail-Over • 고성능 웹 가속기능 • Kernel based • Deep Packet Inspection

5. Web Acceleration Technologies Memory Buffer Recycling Technology M.B.R.T High Performance Web Acceleration Event Polling Mechanism E.P.M D.C.P Dynamic Connection Pool 1.2 Innovative Web Acceleration • 3가지(Memory Buffer Recycing • Tech, EventPolling Mechanism, • Dynamic Connection Pool)의 • 웹 가속 기술들을 병행 사용하여 • 높은 성능을 구현

6. Adaptive Profiling Technology특허 1.3 Adaptive Profiling Technology • Self Learning Engine에 의해 웹 서버의 • 정상적인 Response를 토대로 • ProfileDB를 구축 • Client들의 Request를 • ProfileDB와 비교하여 비정상적인 형태 • 의 Request들은 원천 차단 • 업데이트가 필요없으며, 알려지지 않은 • 공격에 대한 최상의 방어 모델

7. Managed Security Service특허 1.4 AI Managed Security Service

8. 제품 소개 2.2 2.3 2.4 2.1 2 웹 보안의 필요성 Web Insight 개요 Web Insight 구성도 Web Insight 기능 및 특징

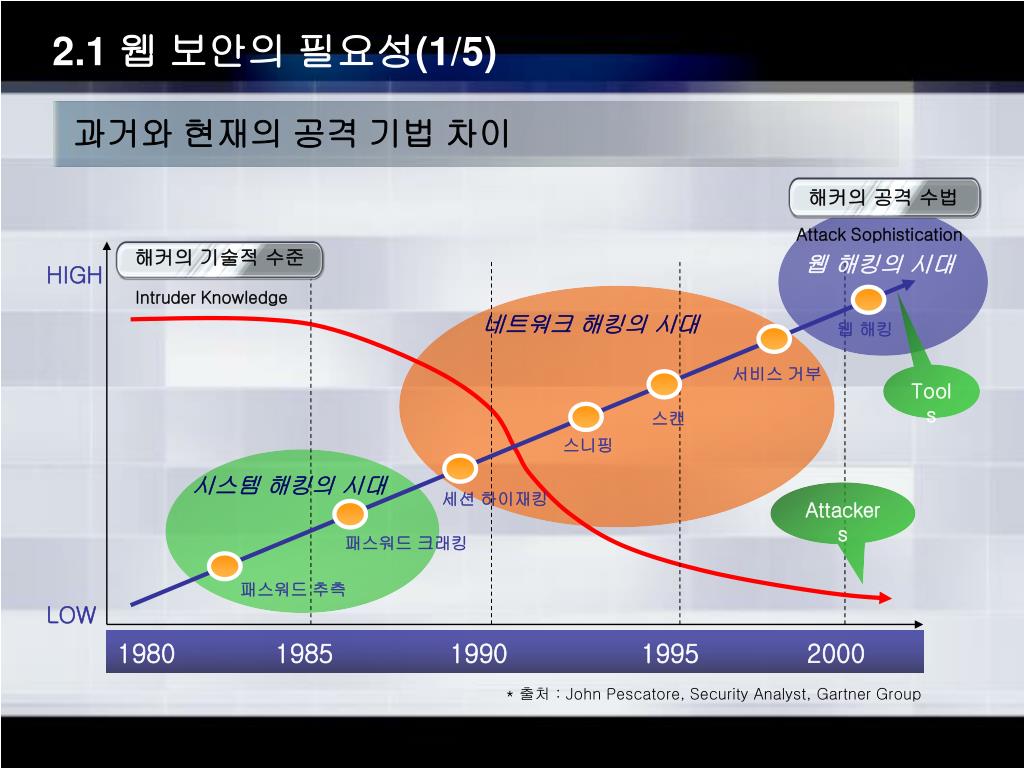

9. 과거와 현재의 공격 기법 차이 해커의 기술적 수준 해커의 공격 수법 2.1 웹 보안의 필요성(1/5) Attack Sophistication 웹 해킹의 시대 HIGH Intruder Knowledge 네트워크 해킹의 시대 웹 해킹 서비스 거부 Tools 스캔 스니핑 시스템 해킹의 시대 세션 하이재킹 Attackers 패스워드 크래킹 패스워드 추측 LOW 1980 1985 1990 1995 2000 * 출처 : John Pescatore, Security Analyst, Gartner Group

10. 웹 서비스에 대한 치명적인 위험성의 증가 2.1 웹 보안의 필요성(2/5) • 80포트는 웹 서비스를 위해 항시 개방해 놓으므로 해커에 의한 공격위협에 항상 • 노출되어 있음 • 웹 어플리케이션이 해킹을 당할 시 DB 접근을 통해 중요한 정보 유출이 가능 • IDS, IPS 등 기존 보안 제품의 한계성으로 웹 공격 위험성 증대 • 기존 공개된 웹 취약성에 대해 상시 공격 위협성 존재 • 최근 중국/남미 등지에서 국내로의 웹 해킹 공격 사례 증가 “현재 해킹공격의 70~80%는 웹을 겨냥하고 있음”

11. 최근 해킹 공격 사례/보도자료 2.1 웹 보안의 필요성(3/5) • 공공기관 인터넷 해킹 사고 급증(2004년 8월) ◦ 7월 기준 국가 및 공공기관, 초중고교와 대학에서 해킹으로 인한 인터넷 피해건수가 1825건으로 집계됨 • 국내 인터넷 사이트 해킹 급증, 주의 당부(2004년 9월) ◦ 정보통신부는 최근 외국의 해킹그룹에 의해 해킹당하는 국내 홈페이지가 급증하고 있다며 홈페이지 및 웹서버 관리자의 주의를 당부했음. • 웹 사이트 대량 변조 , 취약점 보완 필요(2004년 12월) ◦ 외국의 해커그룹이 450 여개의 국내 홈페이지를 변조하는 등의 사건 발생 • 국내 주요기관 사이트 점검요망(2005년 8월) ◦ 최근 급증하고 있는 중국 발 해킹공격 등에 대비해 각급 기관들은 자체 점검/보완대책 수립 필요 • 웹 해킹을 통한 악성코드 감염 주의(2005년 9월) ◦ 한국정보보호진흥원 인터넷침해대응센터는 최근 일반 사용자들이 해킹당한 홈페이지를 방문만 해도 악성코드에 감염시키는 웹 해킹사고가 지속되고 있어 웹서버 예방과 대책이 필요하다고 함

12. 기존 보안 시스템의 한계 2.1 웹 보안의 필요성(4/5) • 방화벽 • ◦웹 프로토콜에 대한 제어 불가능(80,443 Port) • ◦ 임무의 초점은 네트워크 인프라를 보호하는 데 있음 • IDS(Intrusion Detection System) • ◦False Positive가 많고, 우회 공격과 SSL 패킷에 대해서는 방어능력이 없음 • IPS(Intrusion Prevention System) • ◦ 보호하고자 하는 영역이 네트워크 전체이므로 웹 보안에 대해서는 패킷 필터링 • 방식의 한계로 인해 검사 정확도 결여 • ◦ SSL통신에 대해 검사가 불가하므로 웹 보안에 취약 • ◦ 시그니쳐 방식이므로 지속적인 업데이트가 필요 • L7 스위치 • ◦ 네트워크 대역폭 관리와 제어 및 로드밸런싱이 주 기능임 • ◦ 유해트래픽 차단기능으로 보안기능구현이 가능하나 네트워크 트래픽에 국한 • 되며 HTTP/HTTPS에 대한 전문적인 보안은 불가

13. 2.1 웹 보안의 필요성(5/5) OWASP Top10 공격 Telnet 홈페이지 변조 WORM HTTP DoS/DDoS Signature공격 쿠키변조 IPS 웹 서버 DB 서버 방화벽 ► IPS와 웹 방화벽의 기능 비교

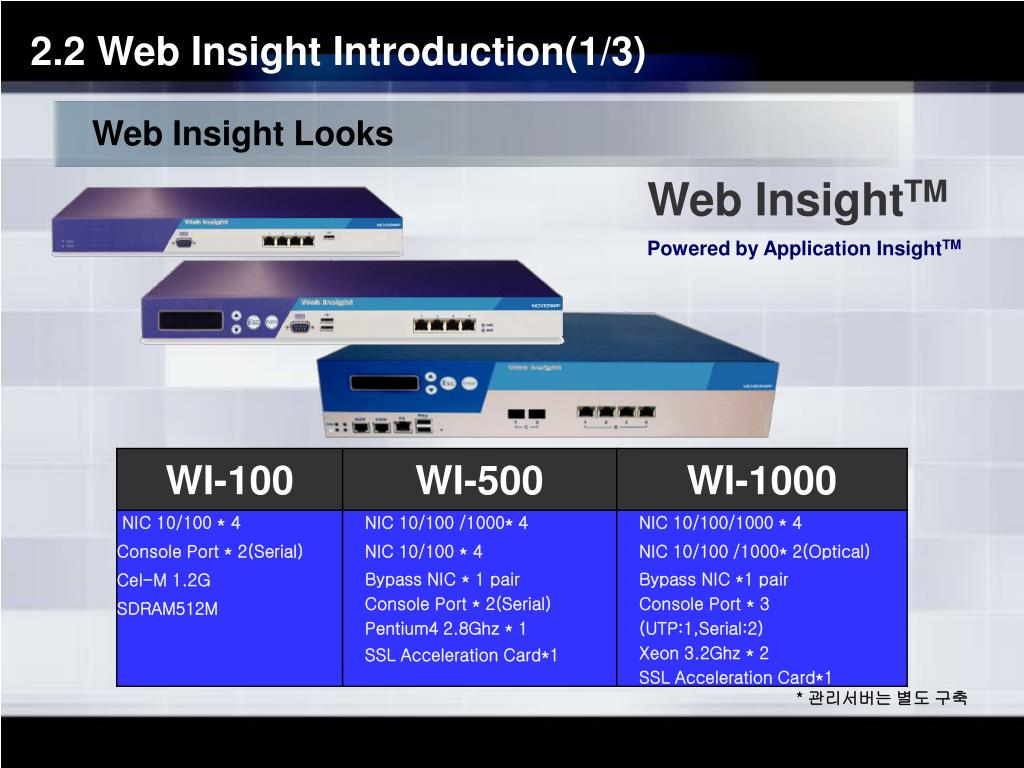

14. Web Insight Looks 2.2 Web Insight Introduction(1/3) Web InsightTM Powered by Application InsightTM * 관리서버는 별도 구축

15. 2.2 Web Insight Introduction(2/3) “ 안전한 웹 어플리케이션 통신을 훨씬 더 쉽고 비용 효율적으로 가능하게 합니다.” Fail-Open / Fail-Over 기능을 통해 어떠한 장애 발생 가능성에 대해서도 웹 통신의 가용성을 보장합니다. Business Continuity by Traffic Management 모니터랩 고유의 고성능 웹 게이트웨이에 의해 웹 통신 속도를 보장합니다. High Performance by Web Acceleration 동종제품 중 최고의 성능(Connections Per Sec- ond)보장 특허출원 기술인 Adaptive Profiling 기능에 의해 Signature에 의존하지 않는 능동적이고 사전적인 방어가 가능합니다. Preemptive Protection by Adaptive Profiling

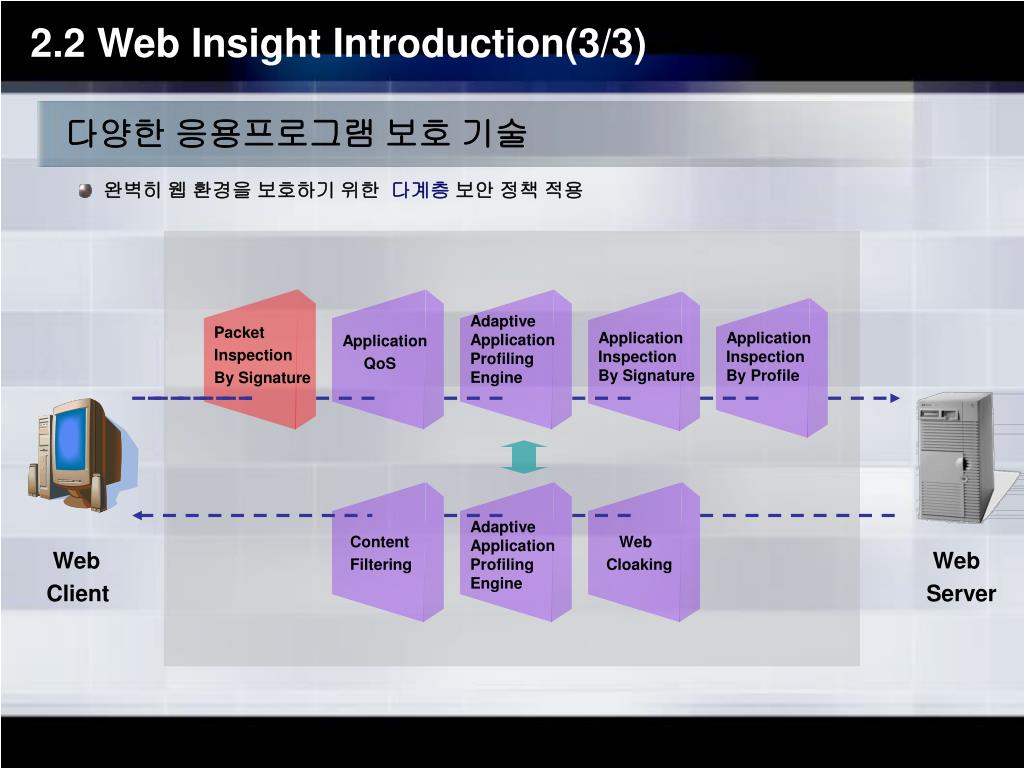

16. 다양한 응용프로그램 보호 기술 • 완벽히 웹 환경을 보호하기 위한 다계층 보안 정책 적용 Adaptive Application Profiling Engine Packet Inspection By Signature Application QoS Application Inspection By Signature Application Inspection By Profile Adaptive Application Profiling Engine Content Filtering Web Cloaking Web Client Web Server 2.2 Web Insight Introduction(3/3)

17. Web Insight 구성 Web Application · probing vulnerabilities of site · scanning to find vulnerable server Web Insight Web Server Normal Traffic Firewall (80 port opened) · Cross-Site Scripting · Buffer Overflow · SQL Injection · File Upload · Directory Traversal · Command Injection · Potential Threats Internet Database DMZ 2.3 Web Insight 구성도

18. 다양한 장애상황에 대응하는Traffic Management Web Application 전 환 Web Server Fail – Over Database Web Insight Fail - Open Web Application 장애 발생 Web Server Bypass Database 2.4 Web Insight 기능 및 특징(1/11) 장애 발생

19. High Performance Web Acceleration 2.4 Web Insight 기능 및 특징(2/11) • 높은 성능 구현을 위해 주요 웹 가속 기술들을 최적으로 조합하여 사용 Clients Server Web-Insight Req Req 1 ONE M.B.R.T 2 D.C.P E.P.M Res Res 3 TWO 4 Innovative Web Acceleration

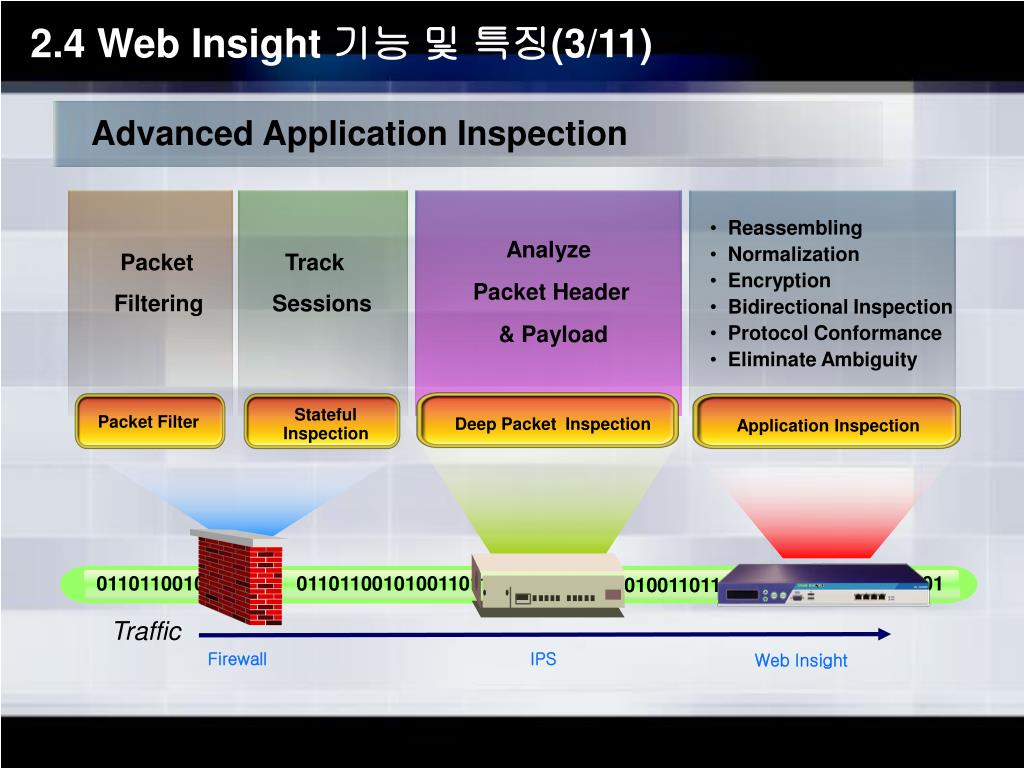

20. Advanced Application Inspection 2.4 Web Insight 기능 및 특징(3/11) • Reassembling • Normalization • Encryption • Bidirectional Inspection • Protocol Conformance • Eliminate Ambiguity Analyze Packet Header & Payload Packet Filtering Track Sessions Packet Filter Stateful Inspection Deep Packet Inspection Application Inspection 01101100101001101 0110110010100110110010110 011011001101 0110110010100110110010110 Traffic Firewall IPS Web Insight

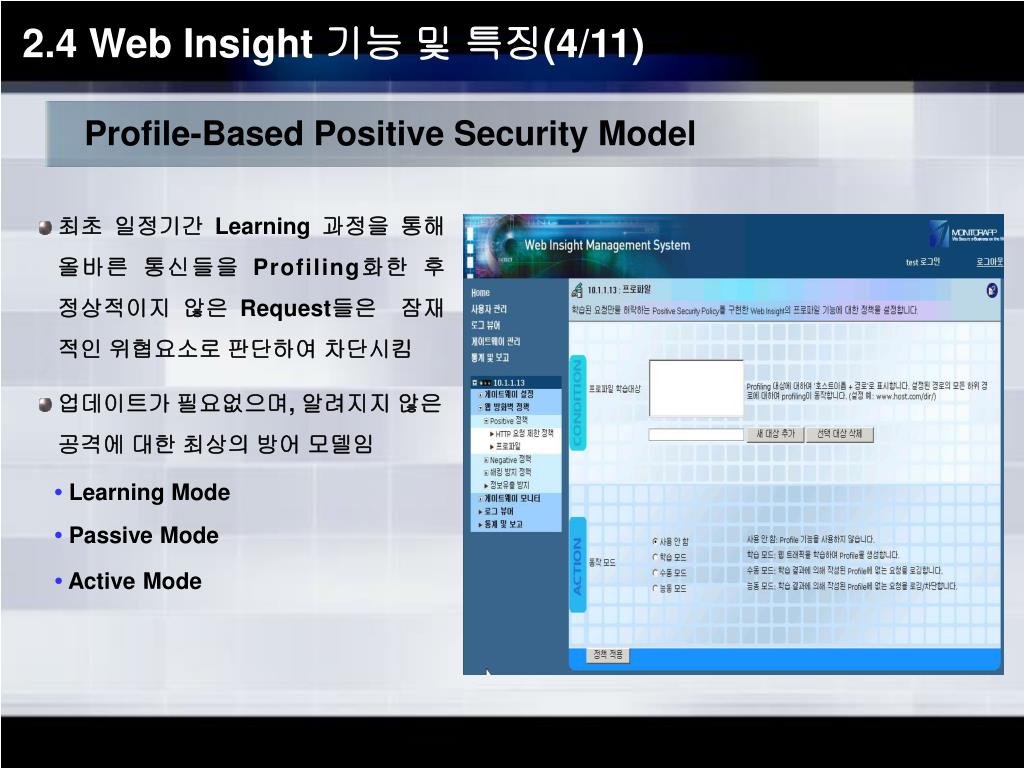

21. Profile-Based Positive Security Model 2.4 Web Insight 기능 및 특징(4/11) • 최초 일정기간 Learning 과정을 통해 • 올바른 통신들을 Profiling화한 후 • 정상적이지 않은 Request들은 잠재 • 적인 위협요소로 판단하여 차단시킴 • 업데이트가 필요없으며, 알려지지 않은 • 공격에 대한 최상의 방어 모델임 • Learning Mode • Passive Mode • Active Mode

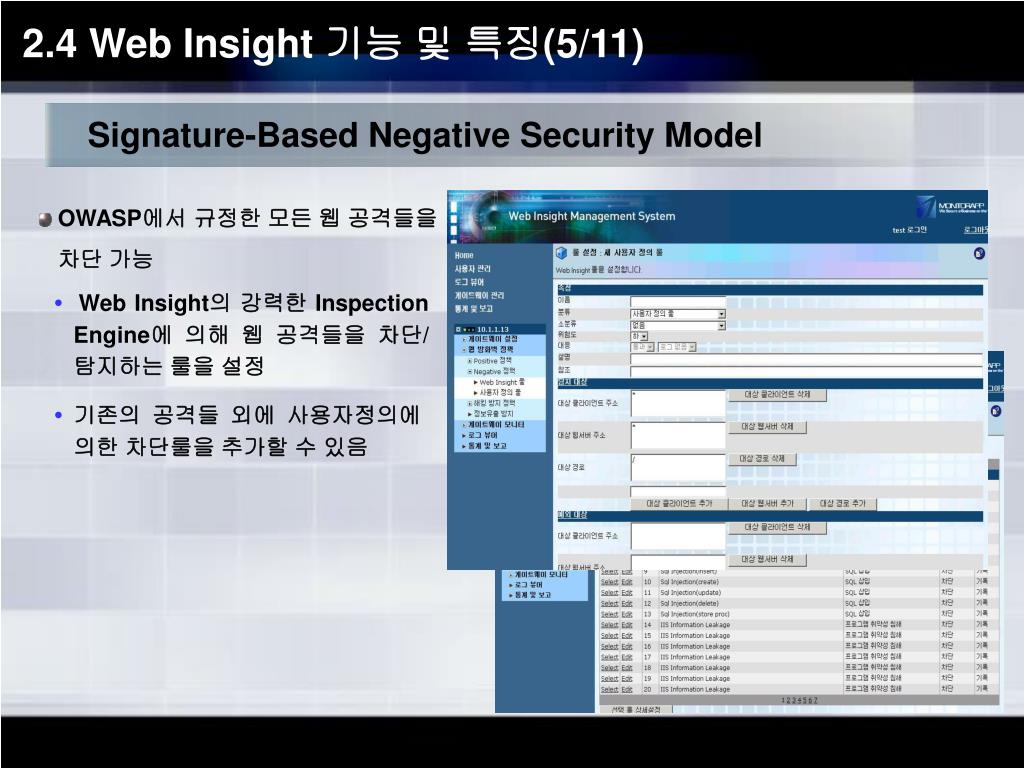

22. Signature-Based Negative Security Model 2.4 Web Insight 기능 및 특징(5/11) • OWASP에서 규정한 모든 웹 공격들을 • 차단 가능 •Web Insight의 강력한 Inspection Engine에 의해 웹 공격들을 차단/ 탐지하는 룰을 설정 • 기존의 공격들 외에 사용자정의에 의한 차단룰을 추가할 수 있음

23. 다양한 웹 어플리케이션 보안 기능 1 Web Server Cloaking Cookie 보안 Data Theft 방지 HTTPS 지원 2.4 Web Insight 기능 및 특징(6/11) 웹 서버의 response를 변조하여 해커의 웹 서버 분석시도 차단 쿠키 암호화를 통한 정보유출 차단 주민번호, 신용카드번호 같은 중요 정보 유출 차단 Error Page 지정 Error Page를 통한 정보유출을 관리자가 임의의 Error Page를 지정함으로서 방지

24. 다양한 웹 어플리케이션 보안 기능 2 Cross Site Scripting 차단 SQL Injection 차단 Command Injection 차단 File Upload 차단 Directory Traversal차단 Buffer-Overflow 차단 인코딩 우회공격 차단 2.4 Web Insight 기능 및 특징(7/11) Application Exploits차단

25. 로그 관리 기능 2.4 Web Insight 기능 및 특징(8/11) • 웹서버 별,게이트웨이 별, 출발지IP 별, • 룰이름 별, 시간 별 검색 및 조회 가능 • 선택적인 백업, 삭제 , 내보내기 가능 • 로그를 클릭하면 로깅 된 HTTP 요청 • 전체 및 상세정보(설명, 레퍼런스 등)를 • 볼 수 있음

26. 통합 관리 기능 2.4 Web Insight 기능 및 특징(9/11) • 중앙의 관리자는 여러 사이트들에 • 배치된 Web Insight들을 중앙 Ma- • nager를 통해 모든 정책과 관리를 • 제어

27. 시스템 모니터링 기능 2.4 Web Insight 기능 및 특징(10/11) • 현재 Web Insight의 구동 및 통신 • 상태 현황을 입체적으로 확인 가능 •CPU 상태 모니터링 • 사용자 사용량 • 시스템 사용량 • 여분(사용 가능량) • Memory 상태 모니터링 • 전체 메모리량 • 메모리 사용량 • 여분(사용 가능량)

28. 통계 및 보고 기능 2.4 Web Insight 기능 및 특징(11/11) • Web Insight의 수행내용 결과, 보안/ • 환경구성에 대한 보고서를 작성 • 해커의 공격에 대한방어결과 보고 • 월별/주별/일별/시간별 로그에 대한 통계를 보고 • 환경설정 내용 보고

29. 감사합니다. ㈜모니터랩 서울시 용산구 한강로3가 40-151 고려빌딩 202호 Tel) 02-749-0799, Fax) 02-749-0798 e-mail) sales@monitorapp.com 홈페이지) www.monitorapp.co.kr / www.monitorapp.com
