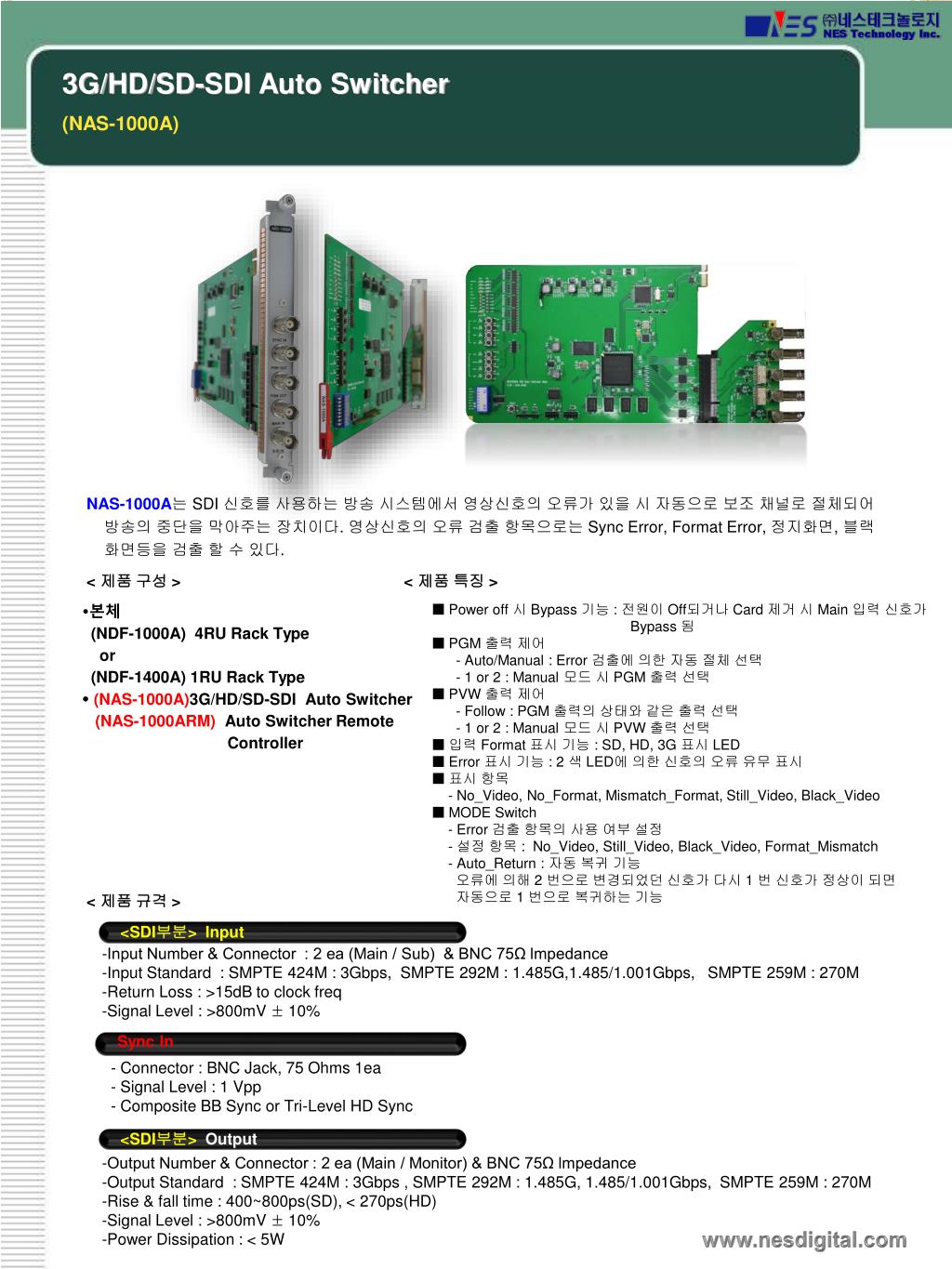

1. 3G/HD/SD-SDI Auto Switcher (NAS-1000A) NAS-1000A는 SDI 신호를 사용하는 방송 시스템에서 영상신호의 오류가 있을 시 자동으로 보조 채널로 절체되어 방송의 중단을 막아주는 장치이다. 영상신호의 오류 검출 항목으로는 Sync Error, Format Error, 정지화면, 블랙 화면등을 검출 할 수 있다. < 제품 구성 > < 제품 특징 > Sync In • ■ Power off 시 Bypass 기능 : 전원이 Off되거나 Card 제거 시 Main 입력 신호가 • Bypass 됨 • ■ PGM 출력 제어 • - Auto/Manual : Error 검출에 의한 자동 절체 선택 • - 1 or 2 : Manual 모드 시PGM 출력 선택■ PVW 출력 제어 • - Follow : PGM 출력의 상태와 같은 출력 선택 • - 1 or 2 : Manual 모드 시PVW 출력 선택■ 입력Format 표시 기능 : SD, HD, 3G 표시LED■ Error 표시 기능 : 2 색LED에 의한 신호의 오류 유무 표시 • ■ 표시 항목- No_Video, No_Format, Mismatch_Format, Still_Video, Black_Video • ■ MODE Switch • - Error 검출 항목의 사용 여부 설정 • - 설정 항목 : No_Video, Still_Video, Black_Video, Format_Mismatch • - Auto_Return : 자동 복귀 기능오류에 의해2 번으로 변경되었던 신호가 다시1 번 신호가 정상이 되면자동으로1 번으로 복귀하는 기능 • 본체 • (NDF-1000A) 4RU Rack Type • or • (NDF-1400A) 1RU Rack Type •  (NAS-1000A)3G/HD/SD-SDI Auto Switcher • (NAS-1000ARM) Auto Switcher Remote • Controller < 제품 규격 > <SDI부분> Input <SDI부분> Output • Input Number & Connector : 2 ea (Main / Sub) & BNC 75Ω lmpedance • Input Standard : SMPTE 424M : 3Gbps, SMPTE 292M : 1.485G,1.485/1.001Gbps, SMPTE 259M : 270M • Return Loss : >15dB to clock freq • Signal Level : >800mV ± 10% • - Connector : BNC Jack, 75 Ohms 1ea • - Signal Level : 1 Vpp • - Composite BB Sync or Tri-Level HD Sync • -Output Number & Connector : 2 ea (Main / Monitor) & BNC 75Ω lmpedance • -Output Standard : SMPTE 424M : 3Gbps , SMPTE 292M : 1.485G, 1.485/1.001Gbps, SMPTE 259M : 270M • -Rise & fall time : 400~800ps(SD), < 270ps(HD) • -Signal Level : >800mV ± 10% • -Power Dissipation : < 5W www.nesdigital.com

2. 3G/HD/SD-SDI Auto Switcher (NAS-1000A) < NAS-1000A Module 규격 > Sync Input Signal : Composite BB Sync or Tri-Level HD Sync BNC Jack 1 Vpp 1ea SDI Output Signal : SMPTE 424M : 3Gbps, (Monitor) SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 1ea & BNC 75Ω lmpedance SDI Output Signal : SMPTE 424M : 3Gbps, (Main) SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 1ea & BNC 75Ω lmpedance SDI Input Signal : SMPTE 424M : 3Gbps, (Main) SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 1ea & BNC 75Ω lmpedance SDI Input Signal : SMPTE 424M : 3Gbps, (Sub) SMPTE 292M : 1.485G,1.485/1.001Gbps SMPTE 259M : 270M 1ea & BNC 75Ω lmpedance < NAS-1000ARM Remote Controller 규격 > ▪ PoE(Power over Ethernet)를 지원 NDF-1000A • ■ PGM (Clean) 출력 제어 • - Auto/Manual : Error 검출에 의한 자동 절체 선택 • - 1 or 2 : Manual 모드 시 PGM 출력 선택 • 입력신호가 없을 시 (적색 LED 점등) • ■ PVW 출력 제어 • - Follow : PGM 출력의 상태와 같은 출력 선택 • - 1 or 2 : Manual 모드 시 PVW 출력 선택 서울시 금천구 가산동 470-5 에이스테크노타워10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / jini92@nesdigital.com www.nesdigital.com
