  1. Stavebno-technologické projektovanieModelovanie priebehu výstavbydoc. Ing. Peter Makýš, PhD. Slovenská technická univerzita v BratislaveStavebná fakultaKatedra technológie stavieb

  2. Model je zjednodušený obraz objektívnej reality. Modely vytvárané v procese prípravy a realizácie stavby: • hmotné modely: • model stavby, • model stavebných mechanizmov a ich rozmiestnenia. • formálne modely: • symbolické modely, • abstraktné modely.

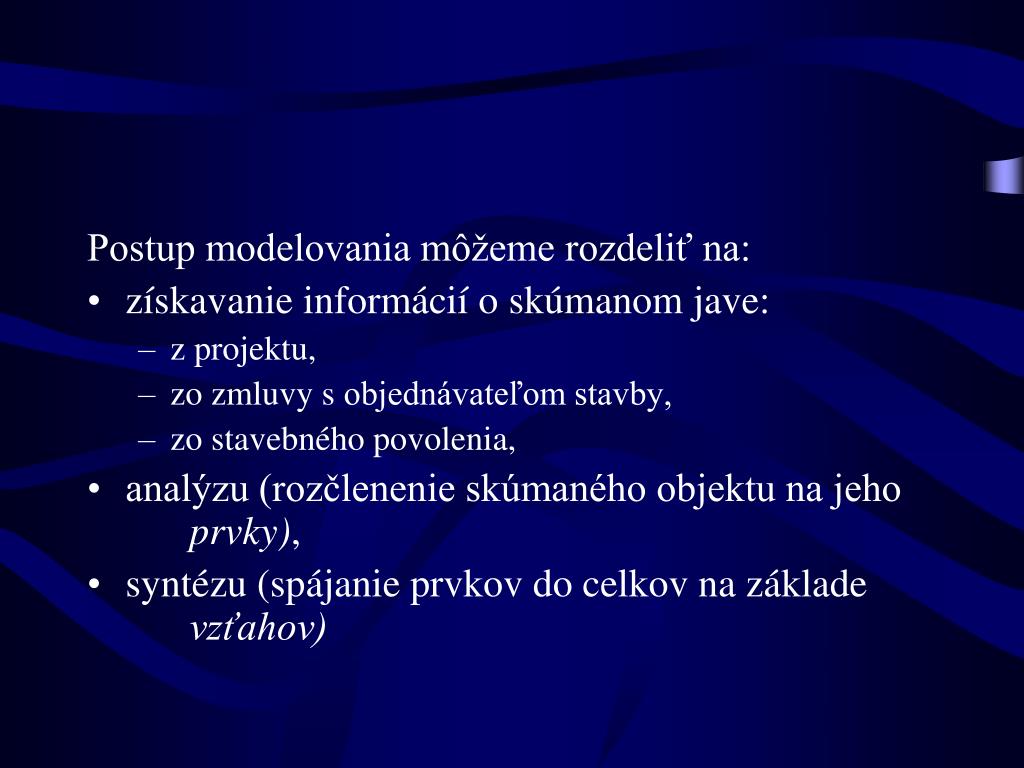

  3. Postup modelovania môžeme rozdeliť na: • získavanie informácií o skúmanom jave: • z projektu, • zo zmluvy s objednávateľom stavby, • zo stavebného povolenia, • analýzu (rozčlenenie skúmaného objektu na jeho prvky), • syntézu (spájanie prvkov do celkov na základe vzťahov)

  4. Úlohou modelovania v plánovaní výstavby je : • určiť základné prvky skúmaného objektu, • nájsť zodpovedajúce vzťahy prvkami.

  5. Prvky Základnýmprvkom priebehu výstavby sú čiastkové stavebné procesy :

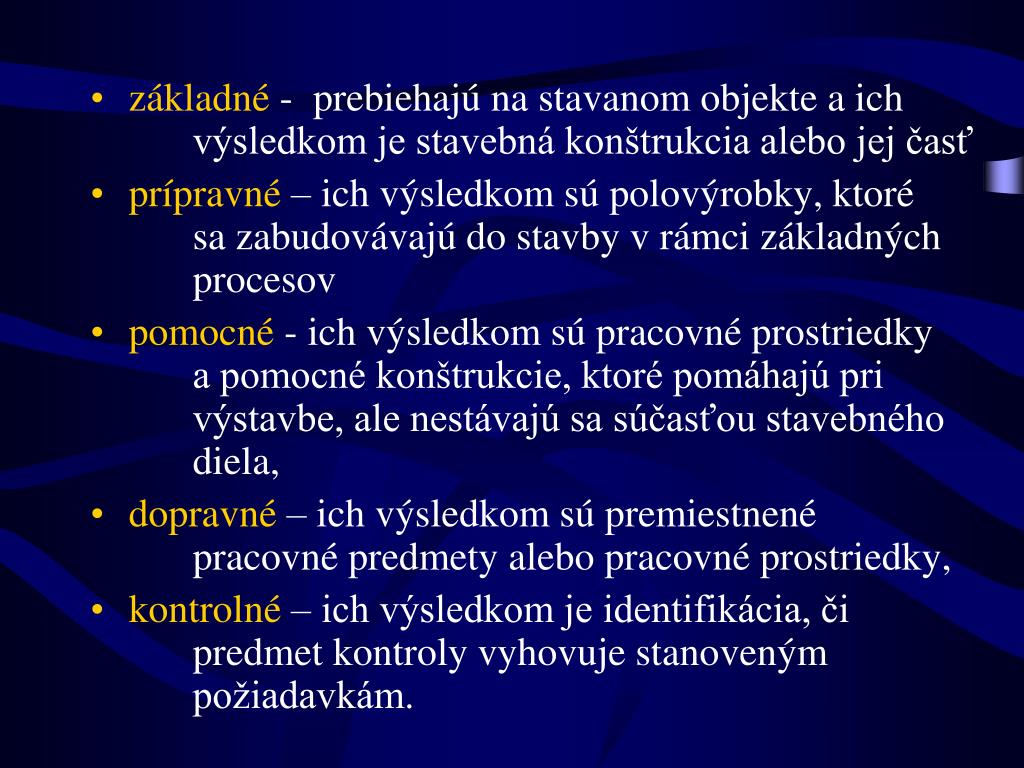

  6. základné - prebiehajú na stavanom objekte a ich výsledkom je stavebná konštrukcia alebo jej časť • prípravné – ich výsledkom sú polovýrobky, ktoré sa zabudovávajú do stavby v rámci základných procesov • pomocné - ich výsledkom sú pracovné prostriedky a pomocné konštrukcie, ktoré pomáhajú pri výstavbe, ale nestávajú sa súčasťou stavebného diela, • dopravné – ich výsledkom sú premiestnené pracovné predmety alebo pracovné prostriedky, • kontrolné – ich výsledkom je identifikácia, či predmet kontroly vyhovuje stanoveným požiadavkám.

  7. Kĺbenie procesov je účelné spájanie procesov s cieľom realizovať stavebnú konštrukciu, objekt alebo stavbu.

  8. Štruktúra procesu výstavby: • priestorová, • časová • technologická.

  9. I. Priestorová štruktúra Definuje priestorové členenie stavby tak, aby sa umožnilo optimálne využívanie výrobného priestoru. Návrh priestorovej štruktúry rieši: • členenie priestoru na jednotlivé časti, • postupnosť zaraďovania týchto častí do výrobného toku, • priestorové rozmiestnenie hlavných mechanizmov.

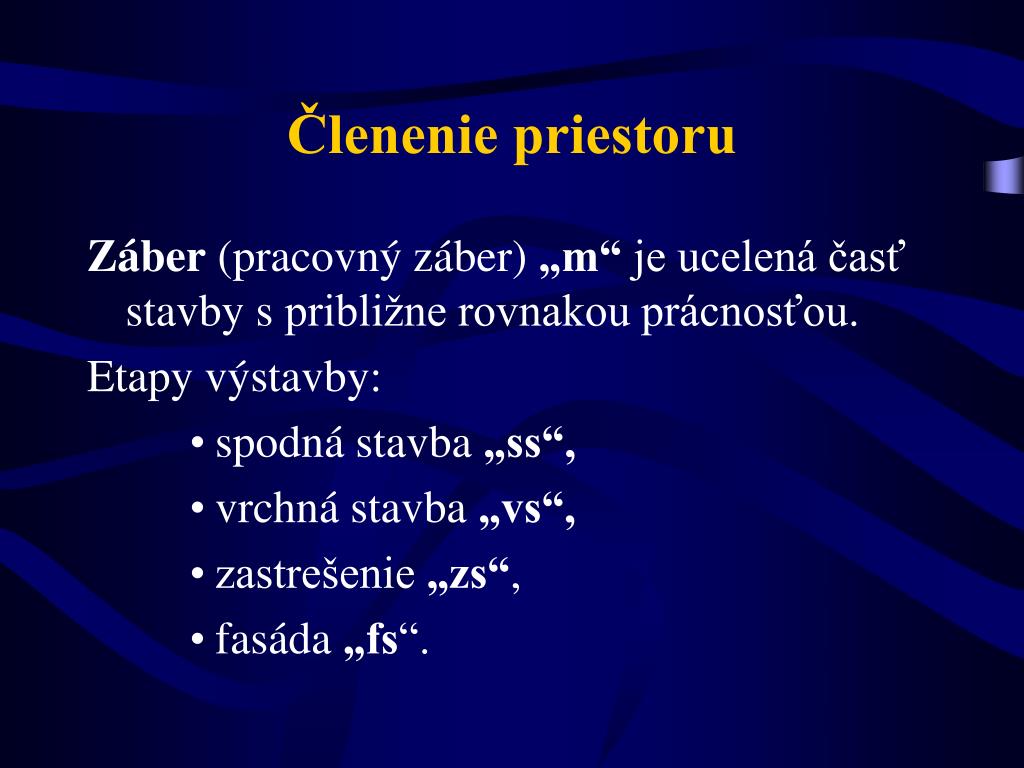

  10. Členenie priestoru Záber (pracovný záber) „m“ je ucelená časť stavby s približne rovnakou prácnosťou. Etapy výstavby: • spodná stavba „ss“, • vrchná stavba „vs“, • zastrešenie „zs“, • fasáda „fs“.

  11. Záber mZS ZS Záber mVS V. IV. III. VS II. I. Záber mSS SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 Členenie objektu na zábery

  12. Normálový záber„M“ je časť objektu, na ktorej sa vyskytujú všetky stavebné procesy.

  13. ZS V. IV. III. Normálový záber M VS II. I. SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4

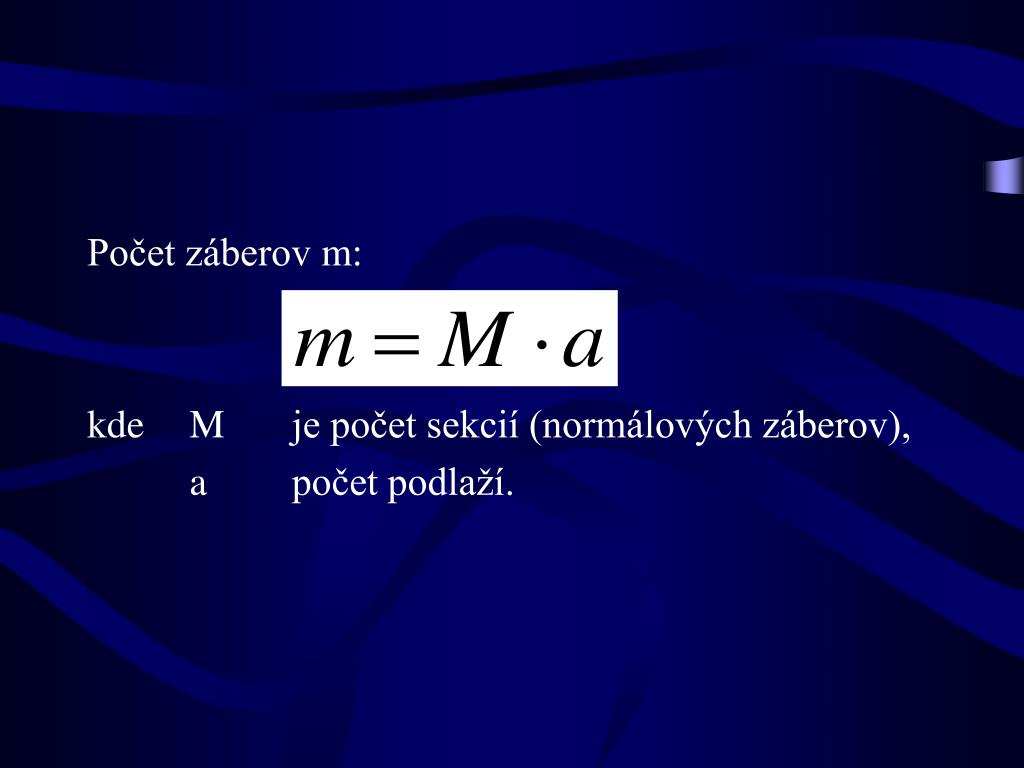

  14. Počet záberov m: kde M je počet sekcií (normálových záberov), a počet podlaží.

  15. Pracovný front je priestor potrebný na produktívne rozvinutie prác čaty. Pracovný úsek - časť pracovného frontu, ktorá slúži ako pracovisko jednému pracovníkovi. Montážny (realizačný úsek) „Mú“ – vzniká spojením viacerých sekcií do jedného celku.

  16. ZS V. IV. VS III. II. I. SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 Montážny úsek MÚ Montážny úsek so štyrmi sekciami

  17. ZS V. IV. VS III. II. I. SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 Montážny úsek MÚ Montážny úsek s vomi sekciami

  18. Ucelená časť stavby je časť stavby umožňujúca technicky a organizačne samostatnú prevádzku. Etapa výstavby je tvorená jednou alebo viacerými ucelenými časťami stavby.

  19. Smery postupu výstavby Znázorňujú tok výrobných síl v rozostavanom objekte. Smery postupu výstavby: • horizontálny (H), • horizontálno-vzostupný (HV), • vertikálno-vzostupný (VV), • vertikálno-zostupný (VZ), • horizontálno-zostupný (HZ),

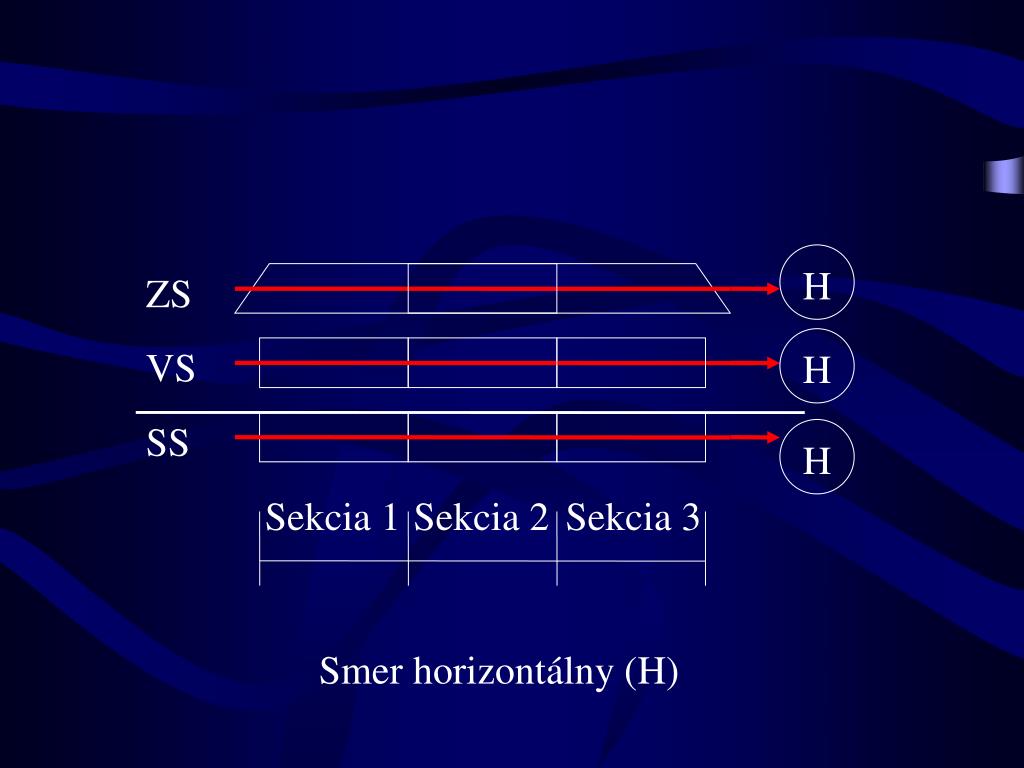

  20. H ZS H VS SS H Sekcia 1 Sekcia 2 Sekcia 3 Smer horizontálny (H)

  21. H ZS V. IV. HV VS III. II. I. SS Sekcia 1 Sekcia 2 Sekcia 3 Smer horizontálne vzostupný (HV)

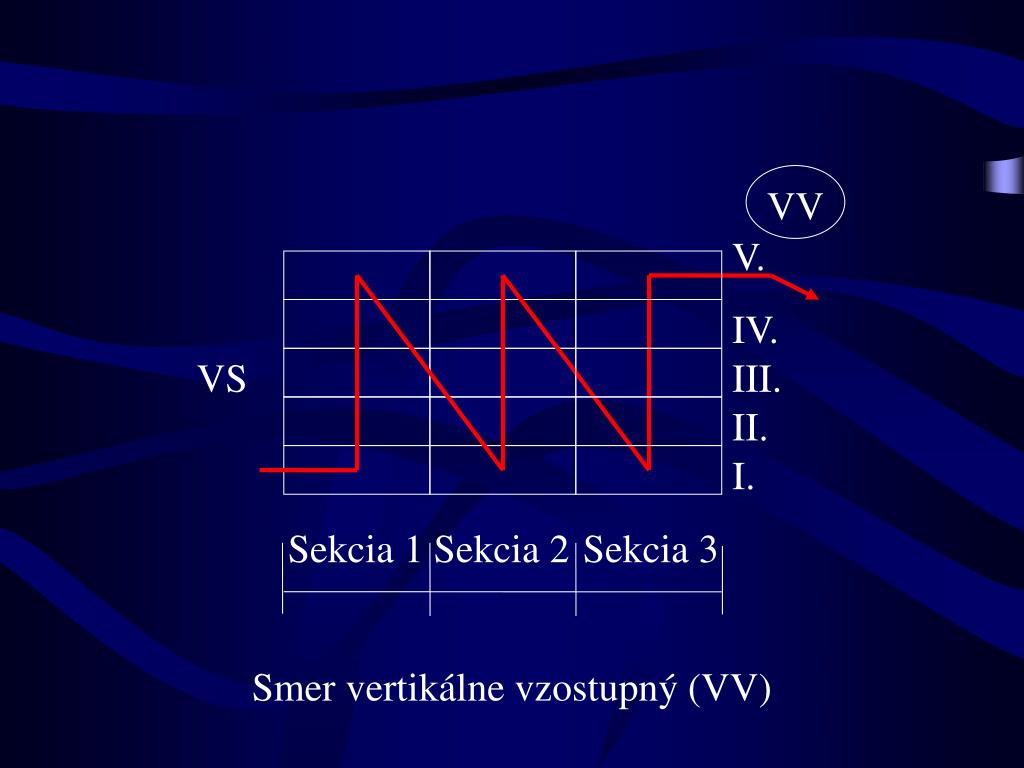

  22. VV V. IV. VS III. II. I. Sekcia 1 Sekcia 2 Sekcia 3 Smer vertikálne vzostupný (VV)

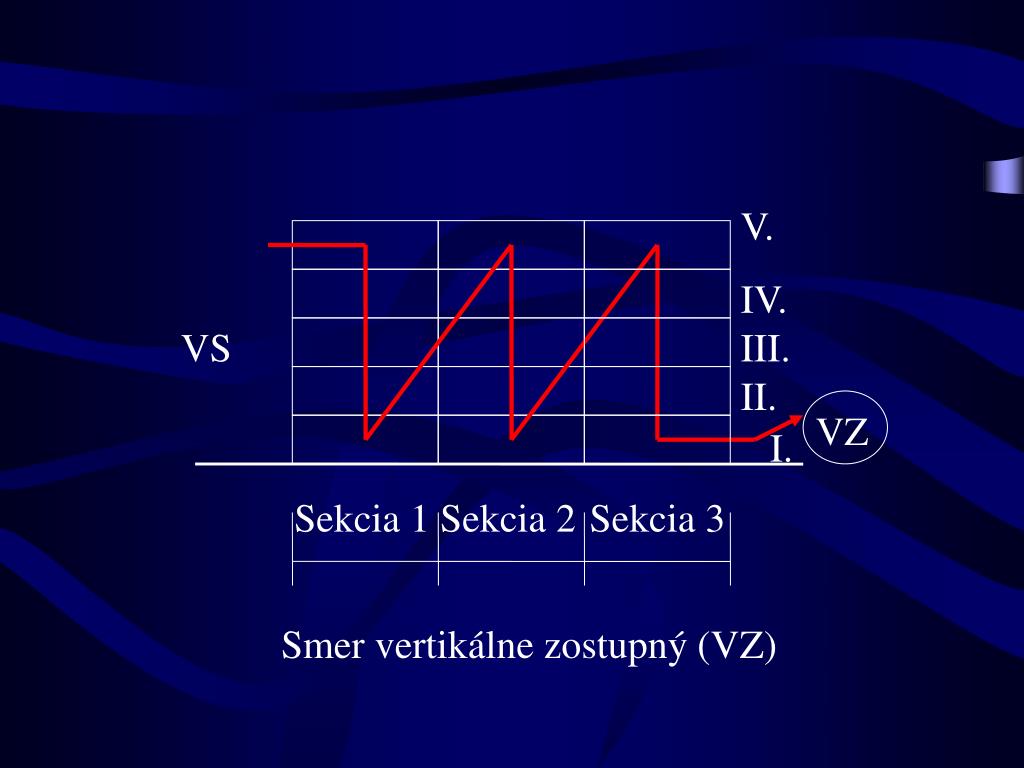

  23. V. IV. VS III. II. VZ I. Sekcia 1 Sekcia 2 Sekcia 3 Smer vertikálne zostupný (VZ)

  24. V. Smer horizontálne zostupný (HZ) IV. VS III. HZ II. I. Sekcia 1 Sekcia 2 Sekcia 3

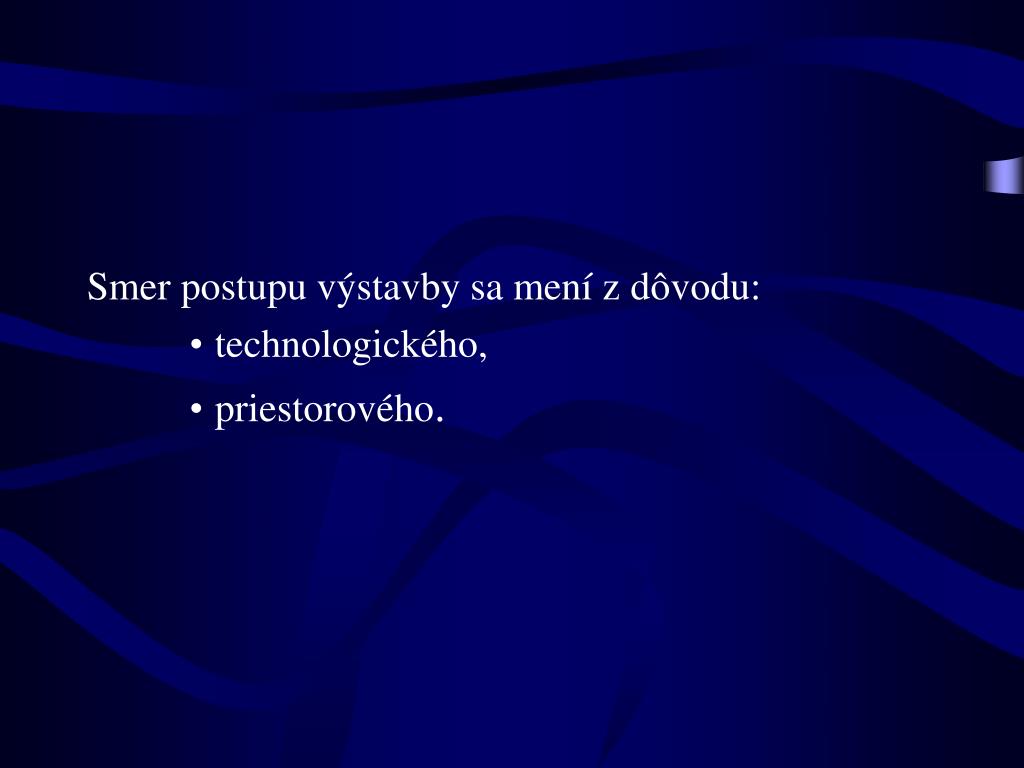

  25. Smer postupu výstavby sa mení z dôvodu: • technologického, • priestorového.
