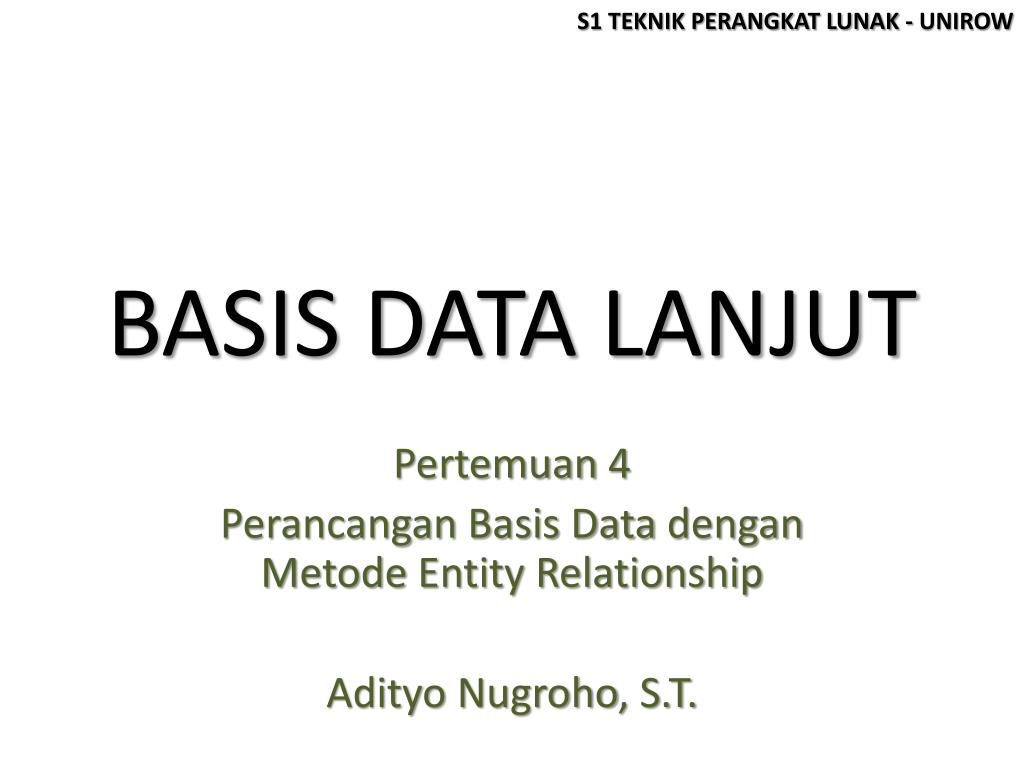

  1. S1 TEKNIK PERANGKAT LUNAK - UNIROW BASIS DATA LANJUT Pertemuan 4 Perancangan Basis Data denganMetode Entity Relationship AdityoNugroho, S.T.

  2. S1 TEKNIK PERANGKAT LUNAK - UNIROW PokokBahasanPertemuan 3 • Konsep Entity Relationship • Field / AtributKunci • Langkah-LangkahPerancangan

  3. S1 TEKNIK PERANGKAT LUNAK - UNIROW Konsep Entity Relationship Database adalahkumpulantabel yang salingberkaitan. Pada model data relational, hubunganantartabeldirelasikandengankuncirelasi (relation key), yang merupakankunciutamadarimasing-masingtabel. Ingat..!! Perancangan yang tepatakanmenyebabkan basis data bekerjasecara optimal.

  4. S1 TEKNIK PERANGKAT LUNAK - UNIROW ONE to ONE rel. (2 TABEL) Contoh : Pelajaranprivat, dimanasatupengajarhanyamengajarsatusiswadansatusiswahanyadiajarolehsatupengajar. 1 1 Pengajar Mengajar Siswa

  5. S1 TEKNIK PERANGKAT LUNAK - UNIROW ONE to MANY rel. (2 TABEL) Contoh : Pelajarankelas SD, dimanasatupengajarmengajarbanyaksiswadansatusiswahanyadiajarolehsatupengajar. 1  Pengajar Mengajar Siswa

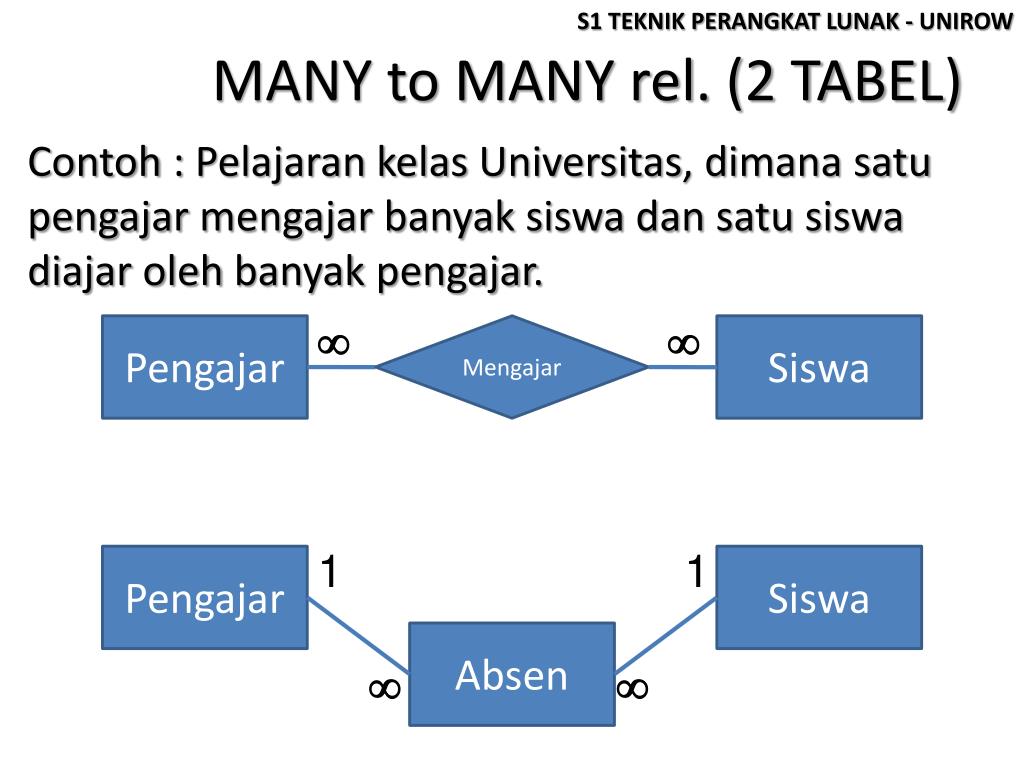

  6. S1 TEKNIK PERANGKAT LUNAK - UNIROW MANY to MANY rel. (2 TABEL) Contoh : PelajarankelasUniversitas, dimanasatupengajarmengajarbanyaksiswadansatusiswadiajarolehbanyakpengajar.   Pengajar Mengajar Siswa 1 1 Pengajar Siswa Absen  

  7. S1 TEKNIK PERANGKAT LUNAK - UNIROW Mengertitentang TABEL TABEL database adalahrepresentasidaritempatuntukmenyimpan data. Tabel UTAMA adalahtabel yang isinyadiperlukanolehtabel yang lain. Tabel NON UTAMA adalahtabel yang isinyamengambil / mengacupadatabel UTAMA.

  8. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci Setiaptabel UTAMA mempunyai KUNCI yang terdiridari 1 field ataubeberapa field. PK

  9. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci Setiaptabel UTAMA mempunyai KUNCI PRIMER yang terdiridari 1 field ataubeberapa field. Untukmenemukan KUNCI PRIMER, berikuttahapannya

  10. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci • Menemukan CANDIDATE KEY Candidat Key merupakan field yang isidatanyamempunyaisifat UNIQUE. Unique adalahsifatdarisuatu field yang isidatanyatidakada yang sama.

  11. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci • Menentukan PRIMARY KEY dari CANDIDATE KEY Dari candidate key, akanditentukanmana field yang benar-benarsesuaisebagai PRIMARY KEY denganmempertimbangkanberbagaifaktor.

  12. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci Field yang termasuk CANDIDATE KEY tetapitidakdigunakansebagai PRIMARY KEY dinamakan ALTERNATE KEY. Alternate Key dapatdigunakansebagaikuncipengurutanataupencarian. PK ALTERNATE KEY

  13. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci Padatabel NON UTAMA (TabelAnak) dilengkapidengan field FOREIGN KEY. Foreign Key adalah field yang menunjukkanhubunganke TABEL INDUK/UTAMA.

  14. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci PK PK FK FK

  15. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci Optimasitabeluntukmeningkatkankinerja basis data sangatperludilakukan. Denganoptimasi field-field padatabel, akandidapatkan basis data yang hematruang, cepatpencariannyadandapatdigunakandalamjangkawaktu yang sangat lama

  16. S1 TEKNIK PERANGKAT LUNAK - UNIROW Field / AtributKunci Kasus : SI Akademik TPL PK PK FK FK

  17. S1 TEKNIK PERANGKAT LUNAK - UNIROW Langkah-LangkahPerancangan List Entitas : Dosen (nid, nama, alamat) Mahasiswa (npm, nama, alamat) Mata Kuliah (kdmatkul, matkul, sks)

  18. S1 TEKNIK PERANGKAT LUNAK - UNIROW Langkah-LangkahPerancangan Tentukan PRIMARY KEY : Dosen (nid, nama, alamat) Mahasiswa (npm, nama, alamat) Mata Kuliah (kdmatkul, matkul, sks) PK setiapentitas : Nama field yang berwarnamerahdandigarisbawah.

  19. S1 TEKNIK PERANGKAT LUNAK - UNIROW Langkah-LangkahPerancangan Tentukan HUBUNGAN AWAL antar ENTITAS # nid nama alamat # npm nama alamat   Dosen Mahasiswa Mengajar  Mengikuti # kdmatkul matkul sks Mata Kuliah 

  20. S1 TEKNIK PERANGKAT LUNAK - UNIROW Langkah-LangkahPerancangan Detailkan HUBUNGAN antarentitas (downgrade hubungan many to many menjadi one to many denganmembentukentitaslemah) # npm nama alamat Dosen Mahasiswa   1 1 Absensi # nid nama alamat  *nid *npm *kdmatkul 1 Mata Kuliah # kdmatkul matkul sks
