  1. ACL Quảntrịmạngcơbản

  2. Nguyênlýcơbản ACL Quảntrịmạngcơbản

  3. Tổngquan • Quảntrịviêncầnngănchặnnhữngtruycậpkhôngmongmuốntrongkhivẫnduytrìđượccácluồnglưulượngcầnthiết • Nhữngchươngtrìnhbảomậtnhư password, thiếtbị callback…vẫncónhữngthiếuhụttrongviệcquảnlýmềmdẻo, lọclưulượng • Vídụnhưquảntrịviênchophép user truycập internet, nhưngkhôngchocác user bênngoài telnet vàohệthốngmạngbêntrong • Router cungcấpthiếtbịlọclưulượngvớikhảnăngmởrộng, mềmdẻocao, đólàaccess control lists (ACLs). • ACL làmộtdanhsáchđiềukhiểntruycậpchophépquảntrịviêncóthểthiếtlậpcácquytắctruycậpmạng • Bàihọcnàysẽgiớithiệuvớicácanhchịvềkháiniêm ACL, cácloại ACL như standard và extended.

  4. Tổngquan • Ngoàira, bàinàycònđưara: • Cácphươngpháp, lờikhuyênvàhướngdẫn chi tiếtchoviệcsửdụng ACL • Cấuhìnhcầnthiếtđểtạo ACL • Vídụvề standard và extended ACL • Ápdụng ACL nhưthếnàotrên router?

  5. What are ACLs? • Note: bắtđầubàinàysẽcónhiềukháiniệm, cáckháiniệmnàysẽđượcmôtảrõhơntrongphầnsaucủabài (cấuhình). • ACL làmộttậphợptuầntựcáccâulệnh hay bộlọc • Mỗibộlọccó 2 hànhđộngchínhsau: • Deny (từchối) • Permit (chophép) • Việcchấpnhận hay từchốisẽdựavàotìnhhuốngcụthể. • ACL sẽđượcápdụngtrên interface hoặc line của router

  6. What are ACLs? • Router kiểmtramỗigói tin, xácđịnhxemcầnphảichuyển hay hủygói tin đódựatrênđiềukiệncủa ACL • Điềukiệncóthểxâydựngtrên: • IP nguồn • IP đích • UDP or TCP protocols • upper-layer (TCP/UDP) port

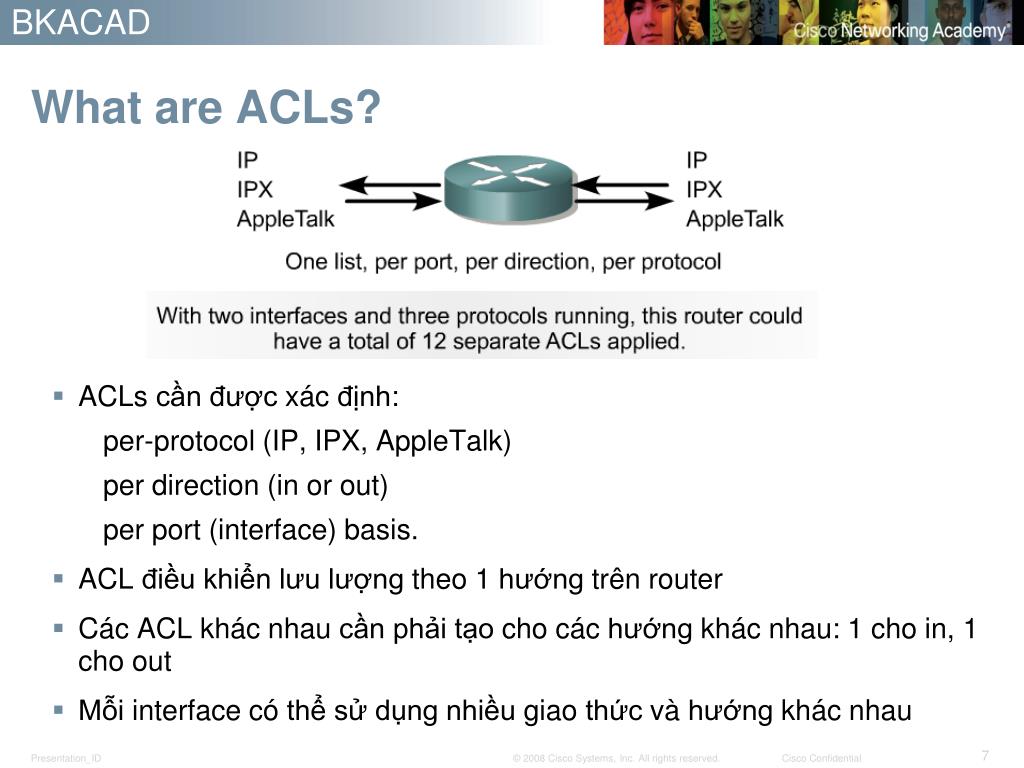

  7. What are ACLs? • ACLs cầnđượcxácđịnh: • per-protocol (IP, IPX, AppleTalk) • per direction (in or out) • per port (interface) basis. • ACL điềukhiểnlưulượngtheo 1 hướngtrên router • Các ACL khácnhaucầnphảitạochocáchướngkhácnhau: 1 cho in, 1 cho out • Mỗi interface cóthểsửdụngnhiềugiaothứcvàhướngkhácnhau

  8. ACL làmviệcthếnào • ACL làmộttậphợpcácbộlọc (statement), mỗibộlọcsẽxácđịnhgói tin đượcchấpnhận hay bịtừchối • Mỗibộlọc ACL sẽcó 1 sốthứtự • Khimộtbộlọckhớpvớigói tin, gói tin dósẽkiểmtraxemlàchophép hay từchối. Khiđãkhớpvớimộtbộlọc, router sẽkhông so khớpgói tin vớicácbộlọctiếptheo • Mỗi ACL sẽcómộtbộlọcẩn ở cuối ACL, bộlọcnàysẽtừchốitoànbộcácgói tin. Điềunàyđồngnghĩavớiviệc, nếugói tin khôngkhớpvớibộlọcnàocủa ACL, nósẽbịxóa

  9. ACL làmviệcnhưthếnào? • ACL statement (bộlọc) hoạtđộngtheothứtự logic. • Theo hướng top down • Nếumộtgói tin khớivớiđiềukiện, gói tin sẽđượcchophépđi qua hoặctừchối • Chỉcóthểsửdụng 1 ACL cho 1 giaothứctrênmột interface theomộthướngnhấtđịnh • Cómộtbộlọcẩn deny any ở cuốicác ACL • ACP không block cácgói tin xuấtpháttừchính router đó

  10. Hailoại ACL • Standard IP ACLs • Chỉlọcđượctheođịachỉ IP nguồn • Extended IP ACLs • Cóthểlọctheo: • IP nguồn • IP đích • Giaothức (TCP, UDP, ICMP…) • Port

  11. Tạo Standard ACL – 2 bước

  12. Tạo Standard ACL – 2 bước (Standard IP)

  13. Vídụ • Yêucầu: • Chỉ Cho phép host 172.16.30.2 rangoàimạng Sales • Các host cònlạikhôngđượcrakhỏimạng Sales

  14. Vídụ RouterB(config)#access-list 10 permit 172.16.30.2 Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 Bước 1: bộlọcẩn “deny any” đượctạora ở cuối ACL Test Condition (Standard IP)

  15. Vídụ Applying ACLs • Bạncóthểtạo ACL màkhôngsửdụngnó. • ACL chỉcóhiệulựckhinóđượcgắnlên interface màthôi. • Mộttrongnhữngkinhnghiệm hay làđốivới standard ACL, bạnnêngắnnócànggầnđíchcàngtốt (later) Xácđịnh: In, Out, Source, and Destination • Out– khớpvớinhữnglưulượngđã qua quátrìnhđịnhtuyến • In– lưulượngmớiđến router, chưa qua quátrìnhđịnhtuyến.

  16. Vídụ RouterB(config)#access-list 10 permit 172.16.30.2 Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface e 0 RouterB(config-if)# ip access-group 10 in Step 2 – Apply to an interface(s)

  17. Vídụ RouterB(config)#access-list 10 permit 172.16.30.2 Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface s 0 RouterB(config-if)# ip access-group 10 out RouterB(config)# interface s 1 RouterB(config-if)# ip access-group 10 out Step 2 – Or the outgoing interfaces… Which is preferable and why?

  18. Vídụ RouterB(config)#access-list 10 permit 172.16.30.2 Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface s 0 RouterB(config-if)# ip access-group 10 out RouterB(config)# interface s 1 RouterB(config-if)# ip access-group 10 out Vìcómộtbộlọcẩn “deny any” cũngsẽảnhHưởngluồngdữliệutừAdmininistrationtới Engineering

  19. Vídụ RouterB(config)#access-list 10 permit 172.16.30.2 Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface e 0 RouterB(config-if)# ip access-group 10 in

  20. Vídụ 2 • Yêucầu: • Chỉchophépcác host 172.16.30.2, 172.16.30.3, 172.16.30.4, 172.16.30.5 đirakhỏiđượcmạng Sales • Từchốitoànbộcác host khácrakhỏimạng Sales

  21. Vídụ 2 RouterB(config)#access-list 10 permit 172.16.30.2 RouterB(config)#access-list 10 permit 172.16.30.3 RouterB(config)#access-list 10 permit 172.16.30.4 RouterB(config)#access-list 10 permit 172.16.30.5 Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface e 0 RouterB(config-if)# ip access-group 10 in Vì ACL đãcósẵnbộlọcẩn “deny any”, vìvậynócóthểđápứngđượcyêucầuđềbài

  22. Vídụ 2 RouterB(config)#noaccess-list 10 RouterB(config)# interface e 0 RouterB(config-if)# noip access-group 10 in Đểxóa ACL, thựchiệnnhưsau:

  23. Vídụ 3 • Yêucầu: • Chỉtừchối host 172.16.30.2 đitừ Sales rangoài, • Cho phéptoànbộcác host cònlại • Từkhóa “any” ámchỉtoànbộcácđịachỉ IP

  24. Vídụ 3 RouterB(config)#access-list 10 deny 172.16.30.2 RouterB(config)#access-list 10 permit any Implicit “deny any” -do not need to add this, discussed later RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface e 0 RouterB(config-if)# ip access-group 10 in Chú ý: vìmặcđịnhcó statement ẩn “deny any” ở cuốimỗi ACL, nênbạnphảithêm statement “ Access-list 10 permit any” đểđảmbảoyêucầuđềbài

  25. Chú ý với IN access-list • Khi access list ápdụngtheochiều IN trên interface, cácgói tin sẽđược check trướckhithamgiaquátrìnhđịnhtuyến • OUT ACL sẽhoạtđộng, check saukhigói tin đượcđịnhtuyếnbởi router • Khigói tin bịtừchốibới ACL, router sẽgửibản tin ICMP “Destination unreachable”, vớigiátrị code là “Administratively Prohibited” tớinguồngói tin RouterB(config)#access-list 10 deny 172.16.30.2 RouterB(config)#access-list 10 permit any Implicit “deny any” (do not need to add this, discussed later): RouterB(config)#access-list 10 deny 0.0.0.0 255.255.255.255 RouterB(config)# interface e 0 RouterB(config-if)# ip access-group 10 in

  26. Chú ý từ www.cisco.com • Lưulượngđến router sẽđược so khớplầnlượtvớitừngbộlọctheothứtựbộlọcđótrong ACL • Cácbộlọctạorasausẽ add vàocuối ACL • Router sẽtìmchođếnkhinàokhớpthìthôi • Cólọcẩn “deny any”, vìvậynếukhôngkhớp, gói tin sẽbịtừchối • ACL mộtbộlọcvớihànhđộnglà “deny” đượchiểulàtừchốitoànbộmọigói tin • Bạncầnphảicóítnhấtmộtbộlọcvớihànhđộng “permit” trongmột ACL, nếukhôngtoànbộlưulượngsẽbịlọc access-list 10 permit 10.1.1.1 0.0.0.255 access-list 10 deny ip any (implicit)

  27. Wildcard Masks! Wildcard mask: • Đểchỉracácđịachỉ IP nàokhớpvớibộlọccủa ACL

  28. Thờigiancho Wildcard Masks! • wildcard mask: 32 bit chia thành 4 octet • Sửdụngkèmvớiđịachỉ IP • Sốlượng bit 0 và 1 chỉra, cácbítnàocần so khớp, cácbítnàokhôngcần. • Wildcard mask khôngcóchứcnăngnàoliênquantớiSubnetmask • Các bit 0, 1 trong wildcard mask cóthểsắpxếpđanxenvàonhau • Wildcard mask đượcxâydựngvớimụcđíchlọcmộtđịachỉ hay mộtnhómđịachỉcụthểdựavàoviệc so khớpvớiĐịachỉ IP cósẵn (bit 0 thìcần so khớp, bit 1 thìkhông )

  29. Wildcard Masks! • Mộttrongnhữngcáchthứcđơngiảnđầutiêngiúpbạncóthểlấyđược wildcard mask làngượclạicủa subnet mask (lấy 255.255.255.255 trừđi subnet mask).

  30. Wildcard Masks! Test Condition Test Conditon • Wildcard mask đượcsửdụngđểđưaracácgiátrịphùhợp • 0 - “Kiểmtravớibíttươngứng.” • 1 - “khôngcần check vớibíttươngứng.” 10101100.00010000.00000000.00000000 00000000.00000000.11111111.11111111 ------------------------------------ 10101100.00010000.any value.any value The packet Cácgói tin phùhợp (khớp) sẽnhưsau: A Match…

  31. Wildcard Masks! Test Condition Test Conditon • 0 - “Kiểmtravớibíttươngứng.” • 1 - “khôngcần check vớibíttươngứng.” 10101100.00010000.00000000.00000000 00000000.00000000.11111111.11111111 ------------------------------------ 10101100.00010000.any value.any value Must Match No Match Necessary The packet A Match… Resulting in the bits that must match or doesn’t matter. Các gói tin phù hợp với sẽ như sau:

  32. Vídụ 4 – SửdụngWildcard Masks • Yêucầu: • RouterAchophépmạng Sales vàchỉ host 172.16.50.2 • RouterAtừchốimọi traffic vàomạng Administrative

  33. Vídụ 4 – Sửdụng Wildcard Masks 172.16.30.0 0.0.0.255 • 0 check – đảmbảo octet 1 là 172 • 0 check – đảmbảo octet 2 là 16 • 0 check – đảmbảo octet 3 là 30 • 255 - don’t check RouterA(config)#access-list 11 permit 172.16.30.0 0.0.0.255 RouterA(config)#access-list 11 permit 172.16.50.2 0.0.0.0 172.16.50.2 0.0.0.0 • 0 check – đảmbảo octet 1 là172 • 0 check - đảmbảo octet 2h là16 • 0 check - đảmbảo octet 3 là50 • 0 check - đảmbảo octet 4 là2

  34. Vídụ 4 – Sửdụng Wildcard Masks 172.16.30.0 10101100 . 00010000 . 00011110 . 00000000 0.0.0.255 00000000 . 00000000 . 00000000 . 11111111 ----------------------------------------- 172.16.30.0 10101100 . 00010000 . 00011110 . 00000000 172.16.30.1 10101100 . 00010000 . 00011110 . 00000001 ... (through) 172.16.30.255 10101100 . 00010000 . 00011110 . 11111111 RouterA(config)#access-list 11 permit 172.16.30.0 0.0.0.255 0 = check, we want this to match, 1 = don’t check (don’t care) Test Conditon The packet(s)

  35. Vídụ 4 – Sửdụng Wildcard Masks 172.16.50.2 10101100 . 00010000 . 00110010 . 00000010 0.0.0.0 00000000 . 00000000 . 00000000 . 00000000 ----------------------------------------- 172.16.50.2 10101100 . 00010000 . 00110010 . 00000010 RouterA(config)#access-list 11 permit 172.16.50.2 0.0.0.0 0 = check, we want this to match, 1 = don’t check (don’t care) Test Conditon The packet(s)

  36. Vídụ 4 – Sửdụng Wildcard Masks Đừngquêngán ACL lên interface RouterA(config)#access-list 11 permit 172.16.30.0 0.0.0.255 RouterA(config)#access-list 11 permit 172.16.50.2 0.0.0.0 RouterA(config)# interface e 0 RouterA(config-if)#ip access-group 11 out

  37. Vídụ 4 – Sửdụng Wildcard Masks Nênnhớcó statement ẩn “deny any”, tuynhiênđốivới beginner, thì statement cuối “deny 0.0.0.0 255.255.255.255” đểthựchành RouterA(config)#access-list 11 permit 172.16.30.0 0.0.0.255 RouterA(config)#access-list 11 permit 172.16.50.2 0.0.0.0 RouterA(config)#access-list 11 deny 0.0.0.0 255.255.255.255 RouterA(config)# interface e 0 RouterA(config-if)#ip access-group 11 out

  38. Vídụ 4 – Sửdụng Wildcard Masks 0.0.0.0 00000000 . 00000000 . 00000000 . 00000000 255.255.255.255 11111111 . 11111111 . 11111111 . 11111111 ----------------------------------------- 0.0.0.0 00000000 . 00000000 . 00000000 . 00000000 0.0.0.1 00000000 . 00000000 . 00000000 . 00000001 ... (through) 255.255.255.255 11111111 . 11111111 . 11111111 . 11111111 RouterA(config)#access-list 11 deny 0.0.0.0 255.255.255.255 0 = check, we want this to match, 1 = don’t check (don’t care) Test Conditon The packet(s)

  39. Từkhóa “any” Đểđơngiản : any = 0.0.0.0 255.255.255.255 RouterA(config)#access-list 11 deny 0.0.0.0 255.255.255.255 Or RouterA(config)#access-list 11 deny any

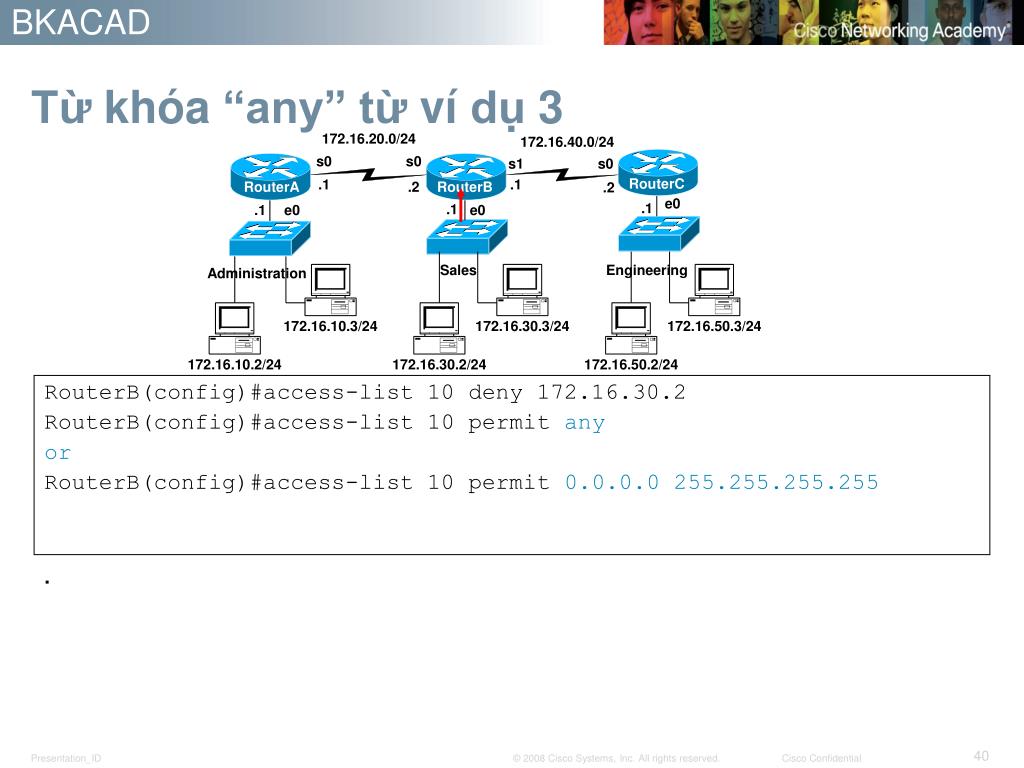

  40. Từkhóa “any” từvídụ 3 . RouterB(config)#access-list 10 deny 172.16.30.2 RouterB(config)#access-list 10 permit any or RouterB(config)#access-list 10 permit 0.0.0.0 255.255.255.255

  41. Luyệntập RouterB(config)#access-list 10 permit __________ ___________ Permit the following networks: Network/Subnet MaskAddress/Wildcard Mask • 172.16.0.0 255.255.0.0 • 172.16.1.0 255.255.255.0 • 192.168.1.0 255.255.255.0 • 172.16.16.0 255.255.240.0 (hmmm . . .?) • 172.16.128.0 255.255.192.0 (hmmm . . .?) Permit the following hosts: Network/Subnet MaskAddress/Wildcard Mask • 172.16.10.100 • 192.168.1.100 • All hosts

  42. Luyệntập– bạncónhìnthấymốiquanhệ? RouterB(config)#access-list 10 permit __________ ___________ Permit the following networks: Network/Subnet MaskAddress/Wildcard Mask • 172.16.0.0 255.255.0.0 172.16.0.0 0.0.255.255 • 172.16.1.0 255.255.255.0 172.16.1.0 0.0.0.255 • 192.168.1.0 255.255.255.0 192.168.1.0 0.0.0.255 • 172.16.32.0 255.255.240.0 172.16.32.0 0.0.15.255 • 172.16.128.0 255.255.192.0 172.16.128 0.0.63.255 Permit the following hosts: Network/Subnet MaskAddress/Wildcard Mask • 172.16.10.100 172.16.10.100 0.0.0.0 • 192.168.1.100 192.168.1.100 0.0.0.0 • All hosts 0.0.0.0 255.255.255.255

  43. Giảithíchcâutrảlời • 172.16.0.0 0.0.255.255 RouterB(config)#access-list 10 permit 172.16.0.0 0.0.255.255 0 = check, we want this to match 1 = don’t check, this can be any value, does not need to match 172.16.0.0 10101100 . 00010000 . 00000000 . 00000000 0.0.255.255 00000000 . 00000000 . 11111111 . 11111111 ----------------------------------------- 172.16.0.0 10101100 . 00010000 . 00000000 . 00000000 172.16.0.1 10101100 . 00010000 . 00000000 . 00000001 172.16.0.2 10101100 . 00010000 . 00000000 . 00000010 ... (through) 172.16.255.255 10101100 . 00010000 . 11111111 . 11111111 Test Conditon The packet(s)

  44. Giảithíchcâutrảlời D. 172.16.32.0 255.255.240.0 RouterB(config)#access-list 10 permit 172.16.32.0 0.0.15.255 0 = check, we want this to match 1 = don’t check, this can be any value, does not need to match 172.16.16.0 10101100 . 00010000 . 00100000 . 00000000 0.0.15.255 00000000 . 00000000 . 00001111 . 11111111 ----------------------------------------- 172.16.16.0 10101100 . 00010000 . 00100000 . 00000000 172.16.16.1 10101100 . 00010000 . 00100000 . 00000001 172.16.16.2 10101100 . 00010000 . 00100000 . 00000010 ... (through) 172.16.16.255 10101100 . 00010000 . 00101111 . 11111111 Test Conditon The packet(s)

  45. Đâychínhlàmốiquanhệ D. 172.16.32.0 255.255.240.0 RouterB(config)#access-list 10 permit 172.16.32.0 0.0.15.255 Subnet Mask: 255 . 255 . 240 . 0 Wildcard Mask: + 0 . 0 . 15 . 255 ---------------------- 255 . 255 . 255 . 255 So, we could calculate the Wildcard Mask by: 255 . 255 . 255 . 255 Subnet Mask: - 255 . 255 . 240 . 0 --------------------- Wildcard Mask: 0 . 0 . 15 . 255

  46. 255.255.255.255 – Subnet = Wildcard RouterB(config)#access-list 10 permit __________ ___________ Permit the following networks: 255.255.255.255. - Subnet Mask = Wildcard Mask • 255.255.255.255 - 255.255.0.0 = 0.0.255.255 • 255.255.255.255 - 255.255.255.0 = 0.0.0.255 • 255.255.255.255 - 255.255.255.0 = 0.0.0.255 • 255.255.255.255 - 255.255.240.0 = 0.0.15.255 • 255.255.255.255 - 255.255.192.0 = 0.0.63.255 Permit the following hosts: (host routes have a /32 mask) 255.255.255.255. - /32 Mask = Wildcard Mask • 255.255.255.255 – 255.255.255.255 = 0.0.0.0 • 255.255.255.255 – 255.255.255.255 = 0.0.0.0

  47. 255.255.255.255 – Subnet = Wildcard RouterB(config)#access-list 10 permit __________ ___________ Permit the following networks: Network/Subnet MaskAddress/Wildcard Mask • 172.16.0.0 255.255.0.0 172.16.0.0 0.0.255.255 • 172.16.1.0 255.255.255.0 172.16.1.0 0.0.0.255 • 192.168.1.0 255.255.255.0 192.168.1.0 0.0.0.255 • 172.16.32.0 255.255.240.0 172.16.32.0 0.0.15.255 • 172.16.128.0 255.255.192.0 172.16.128 0.0.63.255 Permit the following hosts: Network/Subnet MaskAddress/Wildcard Mask • 172.16.10.100 172.16.10.100 0.0.0.0 • 192.168.1.100 192.168.1.100 0.0.0.0 • All hosts or “any” 0.0.0.0 255.255.255.255

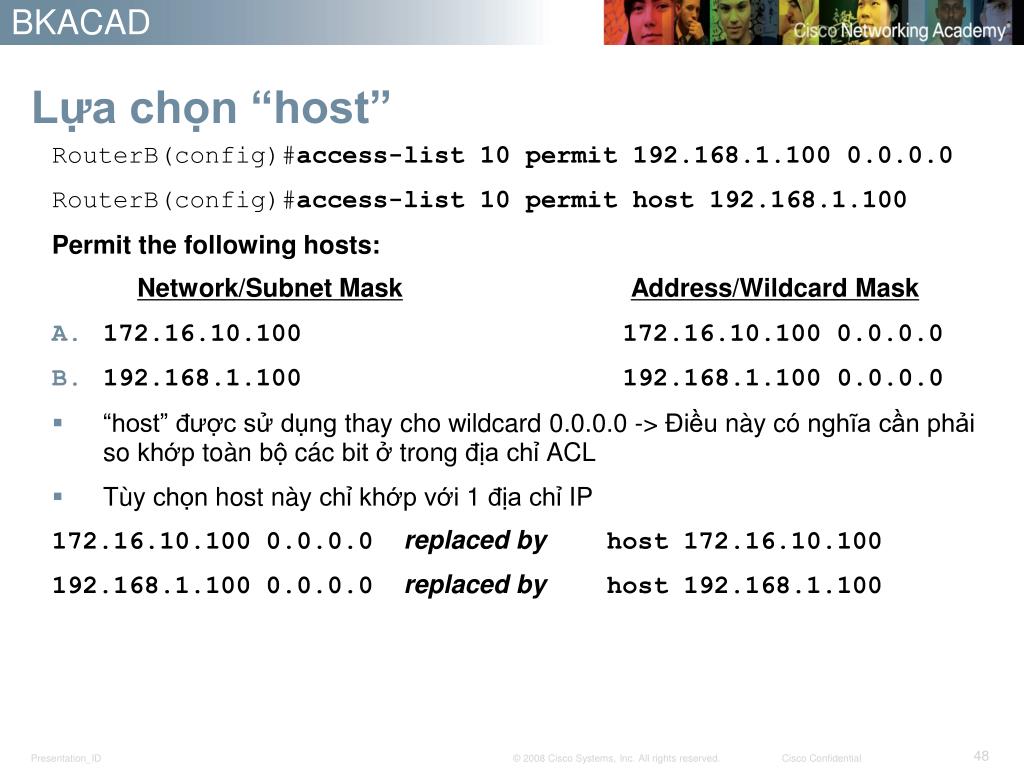

  48. Lựachọn“host” RouterB(config)#access-list 10 permit 192.168.1.100 0.0.0.0 RouterB(config)#access-list 10 permit host 192.168.1.100 Permit the following hosts: Network/Subnet MaskAddress/Wildcard Mask • 172.16.10.100 172.16.10.100 0.0.0.0 • 192.168.1.100 192.168.1.100 0.0.0.0 • “host” đượcsửdụngthaycho wildcard 0.0.0.0 -> Điềunàycónghĩacầnphải so khớptoànbộcác bit ở trongđịachỉ ACL • Tùychọn host nàychỉkhớpvới 1 địachỉ IP 172.16.10.100 0.0.0.0 replaced by host 172.16.10.100 192.168.1.100 0.0.0.0 replaced by host 192.168.1.100

  49. Khoảngđịachỉvới Wildcard Masks - Extra • Wildcard masks cóthểsửdụngđểchỉradảiđạichỉcầnlọc. • Vídụ: • Quảntrịviênmuốnlọccácđịachỉtừ172.30.16.0/24 tới 172.30.31.0/24. • access-list 20 permit 172.30.16.0 0.0.15.255

  50. Khoảngđịachỉvới Wildcard Masks - Extra Match subnets 172.30.16.0 to 172.30.31.0 access-list 20 permit 172.30.16.0 0.0.15.255 172.30.16.0 10101100 . 00011110 . 00010000 . 00000000 0.0.15.255 00000000 . 00000000 . 00001111 . 11111111 ----------------------------------------- 172.30.16.0 10101100 . 00011110 . 00010000 . 00000000 172.30.16.1 10101100 . 00011110 . 00010000 . 00000001 through . . . 172.30.31.254 10101100 . 00011110 . 00011111 . 11111110 172.30.31.255 10101100 . 00011110 . 00011111 . 11111115
