Kommunikatsioonivõrkude haldus

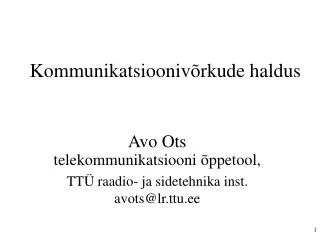

1. Kommunikatsioonivõrkude haldus Avo Otstelekommunikatsiooni õppetool, TTÜ raadio- ja sidetehnika inst.avots@lr.ttu.ee

2. Põhiteemad • Võrguhalduse ülesanded • Klient – server mudel võrguhalduses • Halduse standardimine • Arvutivõrkude haldussüsteemid • Terminaalide ja võrgu ühenduse haldus

3. Mida nõuda võrgult... Töökindel,avardatav,paljutarbeline

4. B C A Võrk

5. TNM

6. Cabling LAN Software Serve-rid Work-station 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Kasutusperiood aastates Võrgukomponentide kasutatavus

7. Võrguhaldus • Veahaldus • Konfiguratsiooni haldus • Kasutajate haldus • Jõudluse haldus • Turvalisuse haldus

8. Management • Fault management • monitor networking devices and generate an alert when something goes wrong • identify, isolate, correct, test, record • Configuration management • changes, additions and deletions of the configuration of the managed devices • Accounting management • monitoring and recording network component usage - for traffic analysis and billing • Performance management • gathering and analyzing data from network components to monitor current performance and plan for current needs and future growth • Security management • defining how users can access the network

9. Eeldused võrguhalduseks • Arvutivõrgus liikuvat infot saab kasutada selle haldamiseks • Arvutivõrku ennast kasutatakse selle haldamiseks • Lisaks kasutatakse haldustäiendustega võrguseadmeid: • haldusagendid, haldustarkvara • Võrguhaldusstandard on SNMP (Simple Network Management Protocol) • SNMPv1, SNMPv2, SNMPv3

10. Simple-Based Management SNMPv1 SNMPv3 Party-based SNMPv2 SNMPv2* Common SNMPv2 SNMPv2c SNMPv2u Management Information Definitions (MIB Documents) RFC 2578-80 Format RFC 1155 Format RFC 1212/1215 Format RFC 1442-4 Format RFC 1902-4 Format Protokollid

11. Päringud

12. Üldstruktuur

13. Haldusandmete kogumine • Haldusjaam küsitlebagente • näiteks teatud ajavahemike järel, kas hostide teenuste pordid töötavad • Haldusagent hoiatab haldusjaama tõrke korral • näiteks, kui võrgu koormus hakkab teatud piiri ületama

14. Get-request UDP port 161 Get-response . . . Get-next- request Get-response UDP port 161 trap UDP port 162 SNMP Agent SNMP manager Portide kasutus

15. Haldusinfobaas MIB(Management Information Base) • Selline baas onkõikidel haldussüsteemi komponentidel • haldusinfo objekti aadressi moodustab numbrite järjestus • näitekssnmpDot3RptMgmtobjektide grupi aadress on 1.3.6.1.2.1.22 • SNMP päringutes kasutataksegi neid objektide aadresse

16. MIB

17. Võrgumonitooring • Iga arvuti võtab vastu talle adresseeritud pakette • Võrgu monitooringu tarkvara kasutav arvuti võimaldab jälgida kõiki võrgus liikuvaid pakette

18. RMON

19. Arvutivõrk haldustarkvaras • Võrgu kaart • Tavaliselt hostid ikoonidena ja kaablid nende vahel joontena • Hosti ikooni värv näitab hosti tegelikku seisukorda võrgus • Võrgu kaardid koostatakse automaatselt, käsu peale või käsitsi

20. Statistika • Vaatame statistikat • Kõige rohkem on pakette pikkusega 64 B, sest saadetakse palju kinnitusi • Järgneb 1025-1518 B pikkuste pakettide hulk - hea, sest sai palju kasulikke andmeid vahetatud • Vähe kasutatakse ARPi, sest arvuti peab hiljuti ARPi kaudu küsitud aadresse natuke aega meeles

21. TTÜ välisliiklus

22. Haldusturvalisus

23. INTERNET Hajutatud töökeskkond Filiaal Firma ISP ISP DNS Kaugtöökohad MAIL

24. IETF Network Management Problems • The requirements for Internet management technologies have changed during the last 10 years • Fundamental assumptions must be revisited and potentially revised to better reflect today’s realities • WG members mostly coming from network device vendors • Solutions sometimes tend to be too device specific or way too detailed for running real-world networks • Many competing technologies inside and outside of the IETF have led to “network management technology fragmentation”

25. #1: SNMP over TCP • SNMP over TCP gives flow and congestion control for virtually no costs • Originator of a request/response transaction chooses the transport for one or more complete transactions • SNMP engines can close TCP connections at any point in time • SNMP engines may revert to SNMP over UDP when needed • SNMP engines must perform packetizing and connection management

26. #2: Lossless Payload Compression • Compress and wrap SNMP PDUs in a CompressedPDU • Each SNMP message is compressed and decompressed by itself without any relation to other SNMP messages (stateless compression) • The size of a compressed SNMP message must never exceed the size of the uncompressed message (non-expansion policy) • Support for multiple compression algorithms • Negotiation of compression algorithm via MIB objects

27. #3: Lossless Payload Compression • Deflate: • Deflate achieves high compression ratios of 80 % on typical MIB-II data • Requires noticeable CPU resources on the sending SNMP engine • Interactions with message size constraints make it difficult to build response messages that send as much data as possible

28. Jõudluse tagamine

29. Töökindluse tagamine

30. ATM võrgukasutus ATM Cloud LES BUS LECS • LEC/LECS ühendus • LEC/LES ühendus • LEC/BUS ühendus LEC Configuration Direct VCC (PP) Multicast Send VCC (PP) Control Direct VCC (PP) - LE_Services Control Distribute VCC (PMP) Multicast Forward VCC (PMP) LANE teenused Data Direct VCC (PP)

31. Igapäev • ping • traceroute • netstat

32. Lõpulingid http://www.wtcs.org/snmp4tpc/FILES/Reference/Francois/snmp.ppt http://www2.rad.com/networks/1998/snmp/overview.html http://www.netlab.hut.fi/opetus/s38151/Luentomatsku/snmp.ppt http://www.tmforum.org/ http://www.dmtf.org/ http://eoigus.just.ee/?act=6&subact=1&OTSIDOC_W=42847
