Presentation Transcript

  1. the Dutch Guild of Multi-Media Engineers

  2. Multi Channel Audio voor (HD) Video the Dutch Guild of Multi-Media Engineers Peter Schut Chief Technical Officer – Axon Digital Design

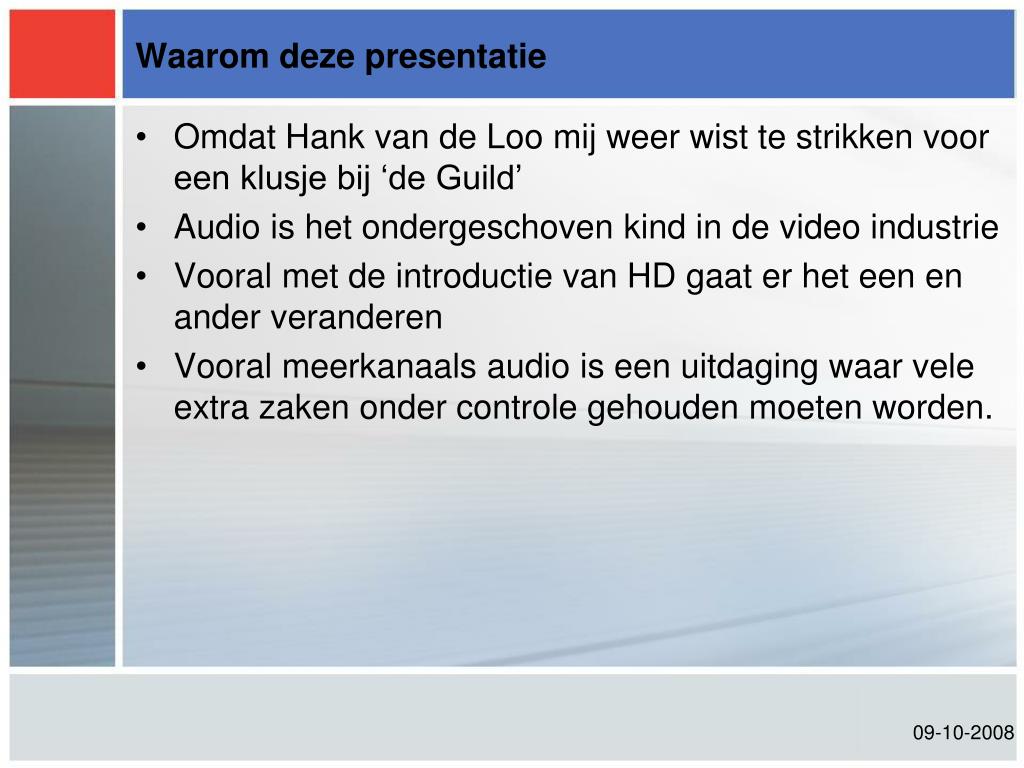

  3. Waarom deze presentatie • Omdat Hank van de Loo mij weer wist te strikken voor een klusje bij ‘de Guild’ • Audio is het ondergeschoven kind in de video industrie • Vooral met de introductie van HD gaat er het een en ander veranderen • Vooral meerkanaals audio is een uitdaging waar vele extra zaken onder controle gehouden moeten worden.

  4. Agenda • PCM, het SD-SDI embedded tijdperk • Dolby E • Metadata • RP2020 • Dolby Digital • Metadata • DialNorm • Upmixing • Dolby Digital plus • AAC+ (Dolby Pulse)

  5. PCM de originele embedded domein standaard • 15 jaar geleden bestond embedded audio uit 4 PCM kanalen, (2x AES/EBU – groep 1) • Dit was de standaard hoofdzakelijk gevormd door de Sony Digi-Betacam • Het NOB was een ‘early adaptor’ met een MCR en infrastructuur volledig embedded. • De trade-off opgedragen door Gerrit de Nooijer was 5000 gulden back to back, anders was een separate audio laag interessanter • Vandaag de dag is embedded audio de normaalste zaak van de wereld

  6. Dolby E

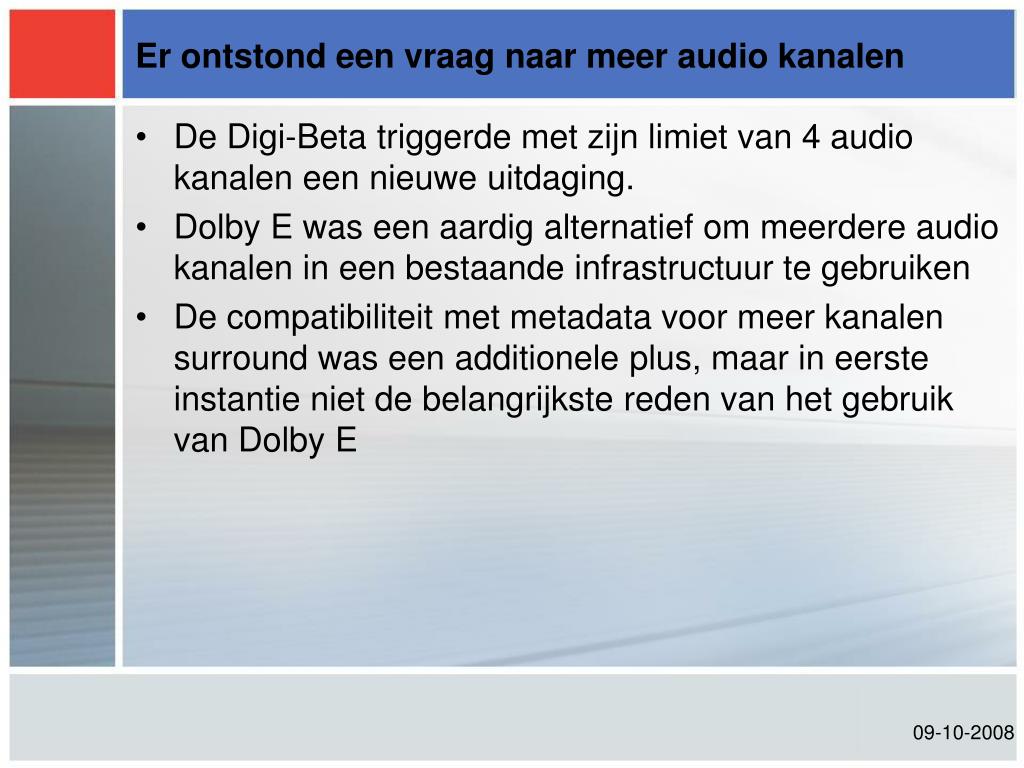

  7. Er ontstond een vraag naar meer audio kanalen • De Digi-Beta triggerde met zijn limiet van 4 audio kanalen een nieuwe uitdaging. • Dolby E was een aardig alternatief om meerdere audio kanalen in een bestaande infrastructuur te gebruiken • De compatibiliteit met metadata voor meer kanalen surround was een additionele plus, maar in eerste instantie niet de belangrijkste reden van het gebruik van Dolby E

  8. Wat is Dolby E • Dolby E is een AES/EBU compatibel signaal • De meeste AES/EBU transport apparatuur is transparant (no SRC) • Het heeft meestal video framerate van 25 of 30Hz • Het is meestal 20 bits @ 48kHz • 8 mono kanalen passen in een Dolby E stroom • Extra features • Zeer hoge kwaliteit die meerdere encodeer en decodeer slagen toelaat. • Zeer robuust bij schakelen in video • Zeer uitgebreide metadata en tijdcode

  9. 4 AES 4 AES Audio Audio D M Encode Decode pairs pairs e u m Metadata Metadata Metadata Metadata u x x Sync Sync T/C T/C Encoderen en decoderen • Tot 10 encodeer/decodeer slagen • Naadloos switchen

  10. Bit Depth 24 bits 24 bits 20 bits 20 bits 16 bits 16 bits Program Config 5.1 + stereo four stereo 5.1 + stereo four stereo 5.1 three stereo Channel Data Rate 308 kbps 274 kbps 257 kbps 228 kbps 286 kbps 243 kbps Dolby E data rates • Door de ruime data rates is Dolby E redelijk transparant

  11. Dolby E bij editen of schakelen • Elk Dolby E frame correspondeert met een video frame • Een ‘guard band’ voorziet in een safe area voor schakelen in de stroom of tussen 2 stromen.

  12. Dolby E bij editen of schakelen • Bij PCM zal het schakelen in de stroom de audio samples verminken • De Dolby E ‘guard-band’ beschermt de audio data

  13. Seamless splice Dolby E naadloze crossfade • Cross fades worden automatisch door de decoder ondersteund door een overlap functie van 5ms

  14. Dolby E Decoder metadata Dolby Digital Encoder Dolby E Metadata • De Dolby E metadata bevat (consumer-) informatie om de Dolby Digital encoder in de transmissie te sturen • Deze metadata zal uiteindelijk de set-top box of surround decoder instellen

  15. Dolby E Metadata • Deze metadata is een geintegreerd onderdeel van Dolby E • Dolby E encoders en decoders kunnen die metadata manipuleren • Encoders kunnen omgaan met errors in metadata • Als een decoder geen Dolby E ziet maar PCM, kan hij naar een preset omschakelen die de juiste metadata genereert • Er zijn twee metadata categorieën • Consumer metadata voor de transmissie van Dolby Digital (plus) • Professionele metadata voor het transmissie systeem

  16. 1 set per program 1 set per Dolby E stream 1 set per channel Dolby E Metadata velden • Consumer metadata fields: • Channel configuration • Dialogue normalization value • Dynamic range compression values • Other Dolby Digital control parameters • Professional metadata fields: • Program configuration • Video frame rate • SMPTE time code • Channel gain words • Channel meter values

  17. Dolby E Latency • Dolby E encoding en decoding kent een frame vertraging • Het decoderen kan in principe korter, maar zal nooit laag genoeg zijn om het te kunnen verwaarlozen • Om deze reden, een video frame delay

  18. To E or not to E? • Dolby E was in eerste instantie nodig omdat de gebruikte apparatuur niet compatibel was met meer dan 2 AES/EBU stromen • Ten 2e was het gebruik van metadata een enorm voordeel in deze ‘multi-channel’ toepassingen • Het nadeel zijn de encodeer en decodeer slagen die speciale hardware vergen, en de bijkomende vertragingen van een frame per coding slag. • Apparatuur kan nu vaak wel 8 mono kanalen of meer aan, dus waarom nog Dolby E? • Voor de metadata is er nu ook een alternatief: • RP2020

  19. RP2020 • RP2020 is een standaard die voorziet in het transporteren van Metadata binnen de blanking van het video signaal. • Het gebruikt deze VBI ruimte op een manier vergelijkbaar met tijdcode in de HD wereld. • Embedded data pakketten bevatten deze metadata • Nadeel: • Veel apparatuur niet transparant • Geen harde koppeling tussen audiodata en metadata • Op dit moment nog niet echt praktisch toepasbaar

  20. Dolby Digital

  21. Dolby Digital bij film • 35mm Film: Dolby Digital soundtrack • Tussen de sprocket gaten Analoge audio

  22. Bioscoop - Thuis

  23. AUDIO DATA AUDIO DATA DOLBY DIGITAL DECODER DATA STREAM DOLBY DIGITAL ENCODER USER SET-UP METADATA Dolby audio metadata • Data over audio data die beschrijft en controleert • Is een onderdeel van elke Dolby E en Dolby Digital stroom (ook Dolby Digital plus en binnenkort Dolby Pulse) • Compatibel met > 1 miljard afspeel apparaten

  24. Welke specs moest Dolby Digital hebben? • Het leveren van een betere kwaliteit! • Een betere frequentie karakteristiek • Groter dynamisch bereik • De gemiddelde luidheid zou constant moeten zijn!!! • Meer aan het einde van deze presentatie • Compatibel met alle reeds bestaande afspeel apparatuur • Mono TV’s • Stereo TV’s • Pro-Logic home cinema's • Maar ook Digitale home cinema's

  25. Het leveren van een betere kwaliteit! • Dolby Digital encoding algoritme is 24bit • S/N voor Dolby Digital is >110dB

  26. Compatibel met alle reeds bestaande afspeel apparatuur • Een aansluiting voor alle opties

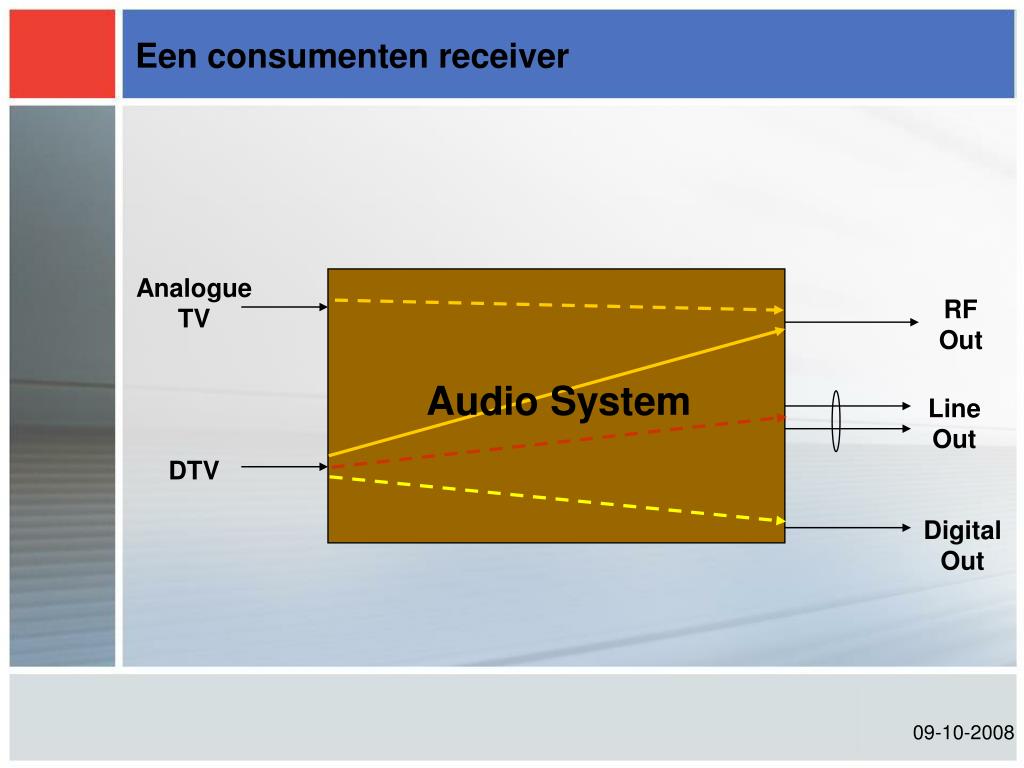

  27. Analogue TV RF Out Audio System Line Out DTV Digital Out Een consumenten receiver

  28. L Lo R Ro ? LFE NOT USED Het downmix proces + + INSIDE DECODER C C mix + + S mix LS S mix RS

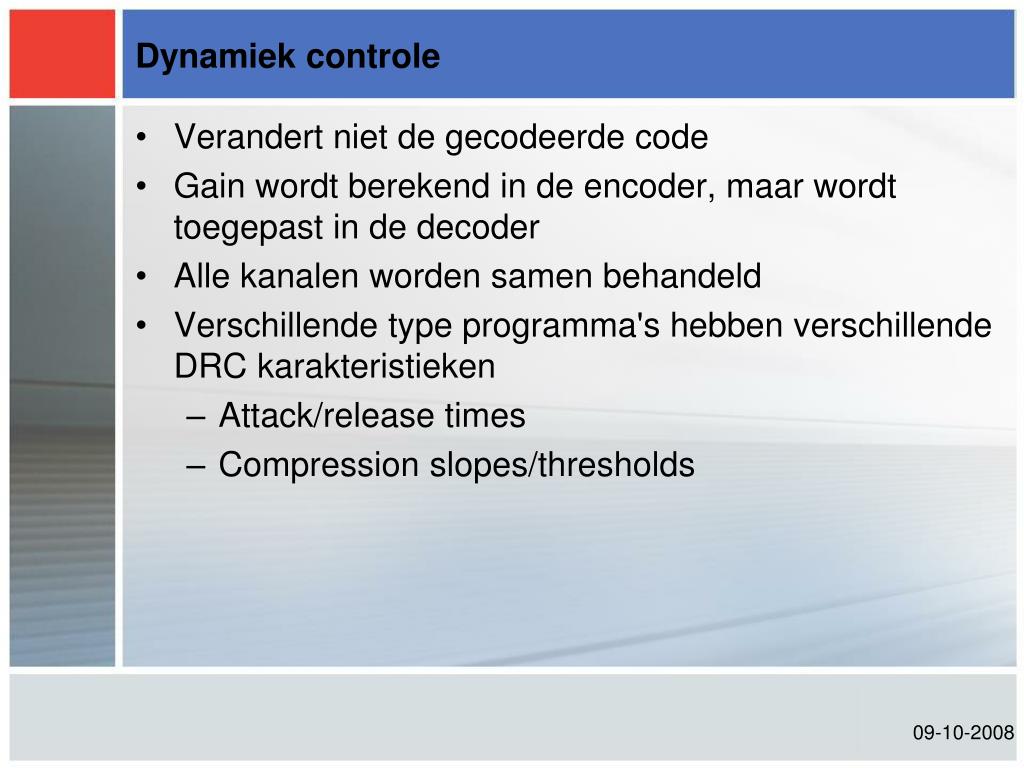

  29. Dynamiek controle • Verandert niet de gecodeerde code • Gain wordt berekend in de encoder, maar wordt toegepast in de decoder • Alle kanalen worden samen behandeld • Verschillende type programma's hebben verschillende DRC karakteristieken • Attack/release times • Compression slopes/thresholds

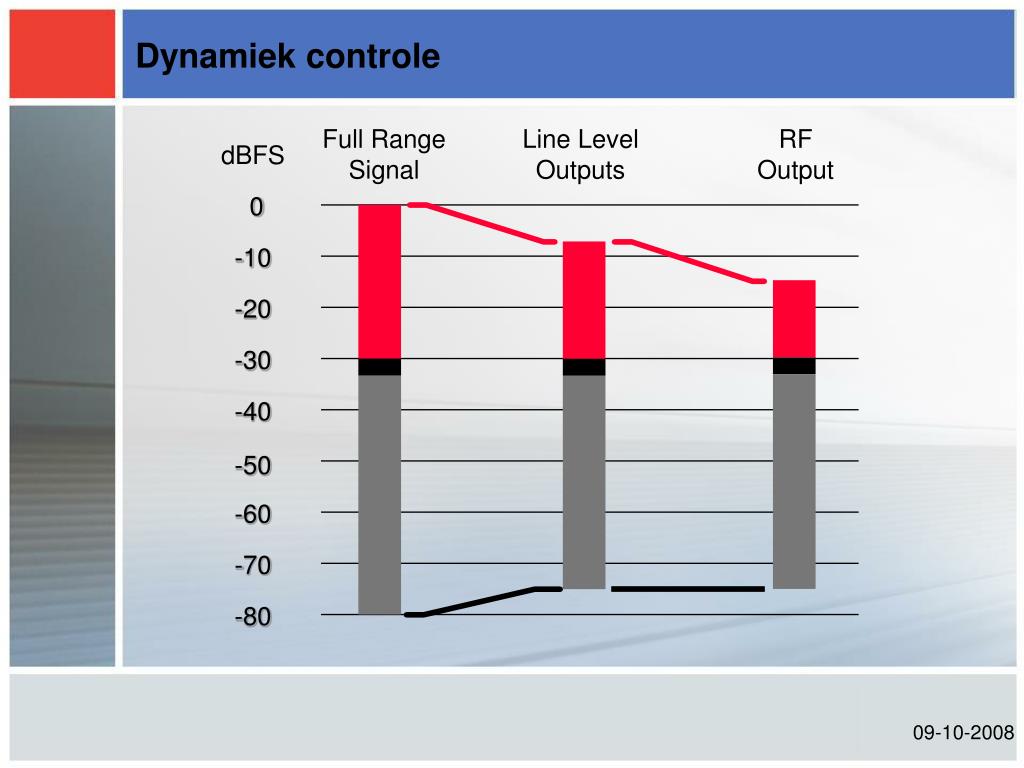

  30. Full Range Signal Line Level Outputs RF Output Dynamiek controle dBFS 0 -10 -20 -30 -40 -50 -60 -70 -80

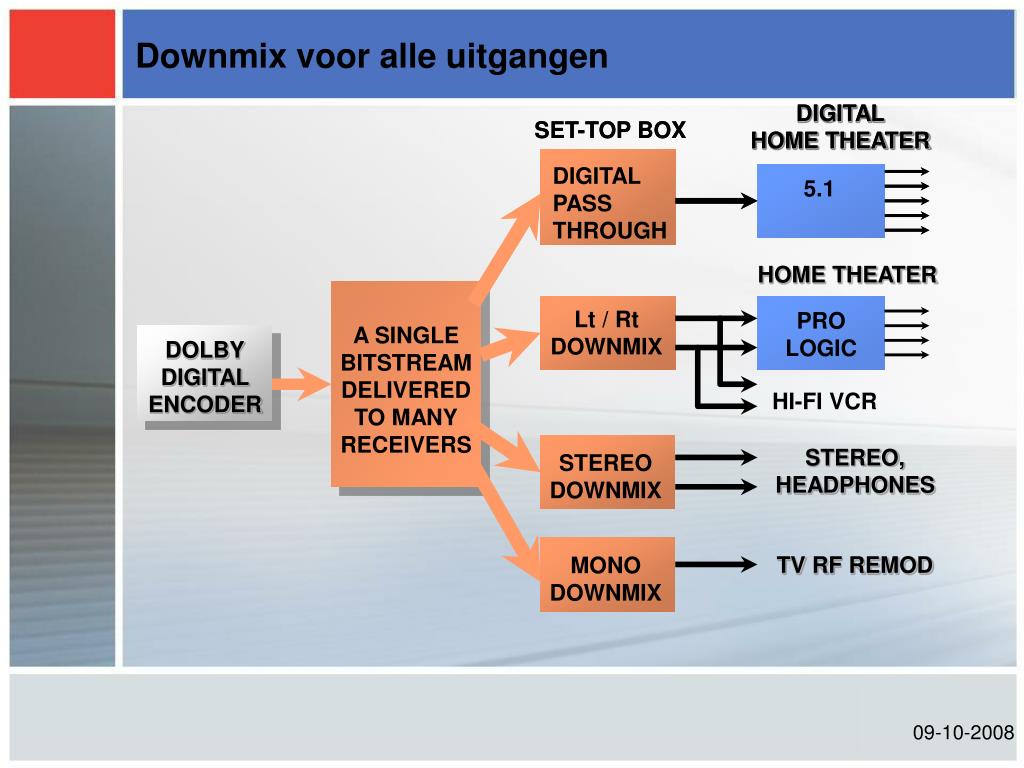

  31. DIGITAL HOME THEATER DIGITAL HOME THEATER SET-TOP BOX SET-TOP BOX DIGITAL PASS THROUGH DIGITAL PASS THROUGH 5.1 5.1 HOME THEATER Lt / Rt DOWNMIX PRO LOGIC A SINGLE BITSTREAM DELIVERED TO MANY RECEIVERS DOLBY DIGITAL ENCODER HI-FI VCR STEREO, HEADPHONES STEREO DOWNMIX MONO DOWNMIX TV RF REMOD Downmix voor alle uitgangen

  32. Andere metadata • Channel mode en LFE • Is dit 5.1 or stereo? • Dolby Surround mode • Is dit een stereo mix matrix encoded? • Audio production information • Mix level • Room type • Zie ‘A Guide to Dolby Metadata’ verkrijgbaar op www.dolby.com voor alle details

  33. Upmixing 2.0 naar 5.1

  34. Upmixing • In transmissie is het schakelen tussen 2.0 (stereo PCM) en 5.1 een lastige zaak. • Hiervoor is een upmixing proces gemaakt • Deze zorgt voor een constante 5.1 transmissie, zelfs als de bron 2.0 is • Linear Acoustic is een van de pioneers op dit vlak • Binnenkort ook verkrijgbaar bij Axon 

  35. Upmixing

  36. Dolby Digital Plus

  37. Dolby Digital plus • Zowel een professioneel als consumer formaat • Voor de consument de manier om 7.1 in transmissie of op een optische drager te krijgen (BlueRay) • Hogere compressie, of betere kwaliteit bij gelijke bandbreedte • Metadata structuur gelijk aan Dolby Digital • Dolby Digital plus gaat hand in hand met MPEG4/H264 • Verplicht in Frankrijk bij HD transmissie • Kan meerdere audio stromen bevatten (audio description) • Makkelijk te transcoderen naar AC3 voor compatibiliteit

  38. AAC+ (omgedoopt naar Dolby Pulse)

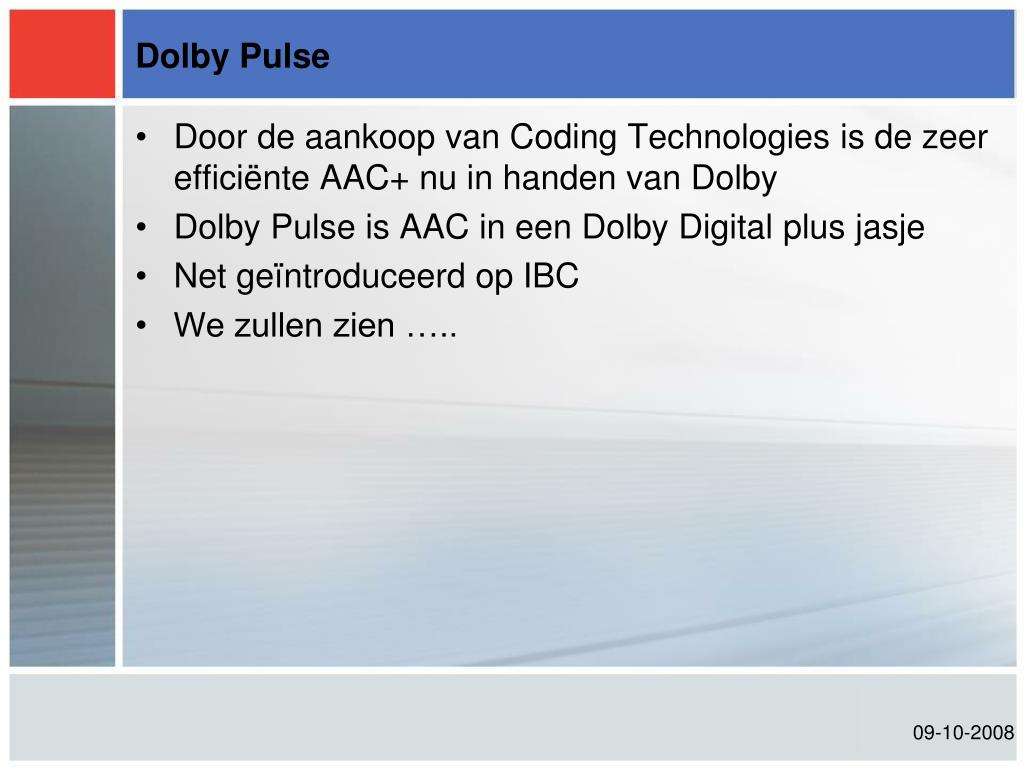

  39. Dolby Pulse • Door de aankoop van Coding Technologies is de zeer efficiënte AAC+ nu in handen van Dolby • Dolby Pulse is AAC in een Dolby Digital plus jasje • Net geïntroduceerd op IBC • We zullen zien …..

  40. DialNorm

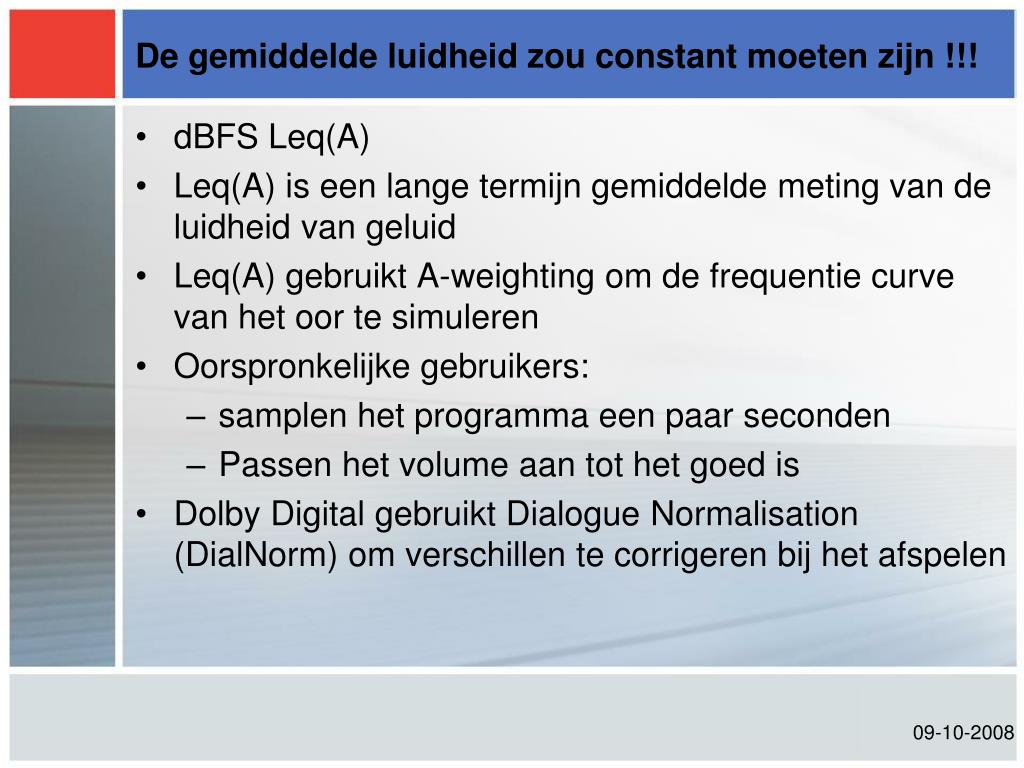

  41. De gemiddelde luidheid zou constant moeten zijn !!! • dBFS Leq(A) • Leq(A) is een lange termijn gemiddelde meting van de luidheid van geluid • Leq(A) gebruikt A-weighting om de frequentie curve van het oor te simuleren • Oorspronkelijke gebruikers: • samplen het programma een paar seconden • Passen het volume aan tot het goed is • Dolby Digital gebruikt Dialogue Normalisation (DialNorm) om verschillen te corrigeren bij het afspelen

  42. Digital Full Scale 0 dBFS -10 dBFS -20 dBFS -30 dBFS -24 -40 dBFS -50 dBFS AVERAGE DIALOGUE SIGNAL PEAKS Wat is DialNorm?

  43. WITH DIALOG NORMALIZATION Digital Full Scale 0 dBFS PROGRAM LEVEL SHIFTED -7 dB -10 dBFS -20 dBFS DIALOGUE LOUDNESS AT -31 dBFS -30 dBFS -40 dBFS -50 dBFS AVERAGE DIALOGUE SIGNAL PEAKS Wat is DialNorm?

  44. ACTION FILM DRAMA SPORTS CLASSICAL ROCK NEWS ADS 0 dBFS -10 dBFS -20 dBFS -30 dBFS -40 dBFS -10 -20 -20 -7 -21 -24 -27 AVERAGE DIALOGUE SIGNAL PEAKS Enkele typische audio signalen

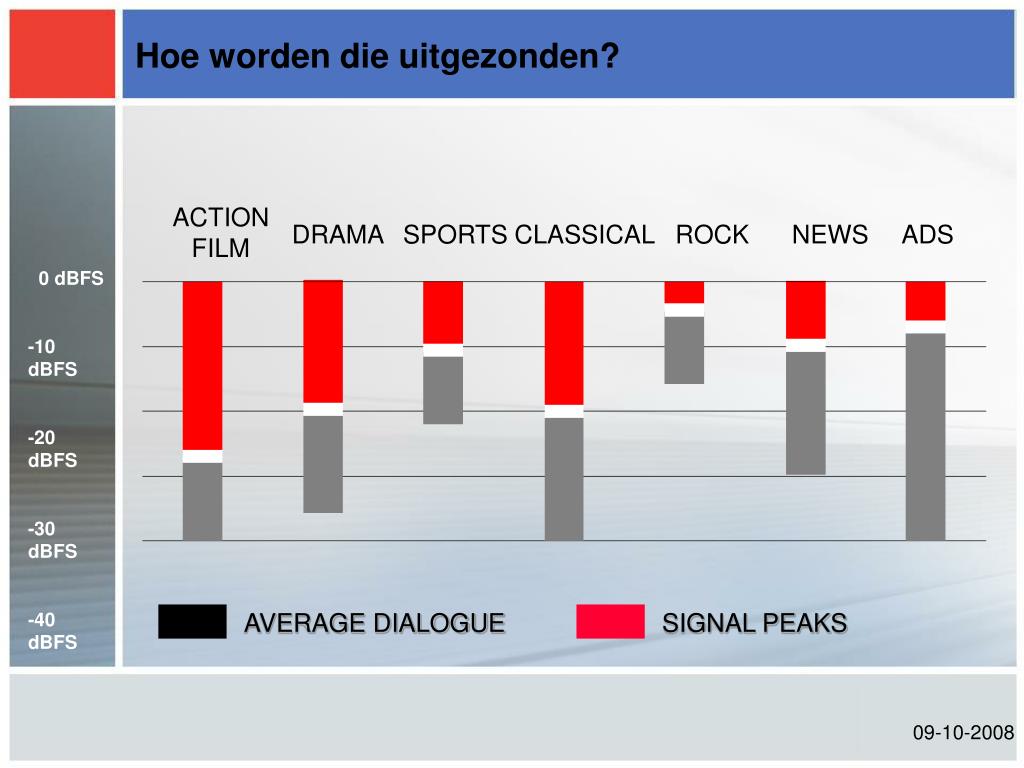

  45. ACTION FILM DRAMA SPORTS CLASSICAL ROCK NEWS ADS 0 dBFS -10 dBFS -20 dBFS -30 dBFS -40 dBFS AVERAGE DIALOGUE SIGNAL PEAKS Hoe worden die uitgezonden?

  46. ACTION FILM DRAMA SPORTS CLASSICAL ROCK NEWS ADS 0 dBFS -10 dBFS -20 dBFS -30 dBFS -40 dBFS -10 -20 -20 -7 -21 -24 -27 AVERAGE DIALOGUE SIGNAL PEAKS Enkele typische audio signalen

  47. ACTION FILM DRAMA SPORTS CLASSICAL ROCK NEWS ADS 0 dBFS -10 dBFS -20 dBFS -30 dBFS -40 dBFS AVERAGE DIALOGUE SIGNAL PEAKS Uitgezonden met Dolby Digital

  48. Dank U peter.schut@axon.tv
