Virtual Image Insertion in Real Scenes Using Tsai Method

1. Inserção de Imagens Virtuais em Cenas Reais Carlos Oliveira coliveira@inf.puc-rio.br

2. Sumário • Descrição e Objetivo • O Método de Tsai • Implementação • Resultados obtidos • Melhoramentos

3. Descrição e Objetivo • Captura de video stream a partir de uma webcam ou leitura de um arquivo AVI • Processamento frame a frame, realizando a calibração de câmera utilizando o Método de Tsai • Utilizar as matrizes calculadas pelo algoritmo para configurar a API do OpenGL • Realizar a inserção de animações virtuais na cena real considerando efeitos como a oclusão • Output da imagem final processada contendo o background capturado e os objetos virtuais inseridos

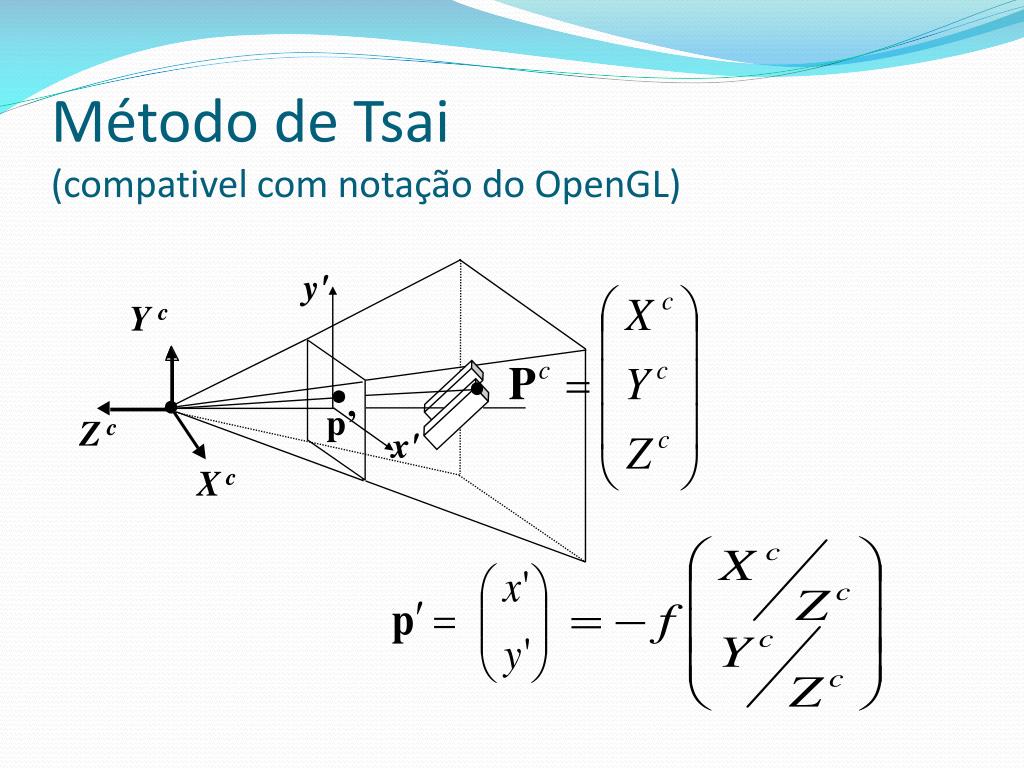

4. Y c p’ Z c X c Método de Tsai(compativel com notação do OpenGL) y' x'

5. Câmera para imagem

6. Concatenando

7. Os passos do Método de Tsai Passo 1: conhecidos Assuma Distorção radial insignificante

8. Método de Tsai

9. Método de Tsai

10. Método de Tsai

11. Correspondência

12. Sistema Ax=0 Compute v by SVD decomposition of A=UDVT (The solution vector is the column of V corresponding to null (or smallest) singular value) in D.

13. Estimativa dos parâmetros da câmera Fator de escala

14. Sinal do fator de escala Sinal de Como: Temos Caso isto não seja verdade troque o sinal de v

15. Estimativa do fator 

16. Últimalinhadamatriz de rotação Reortogonalize:

17. Cáculo de fx fye Tz

18. Cáculo de fx fye Tz

19. Ponto de fuga

20. Cálculo do centro ótico pelos pontos de fuga

21. Passo 2 do Tsai Computing Image Center v3 v2 v1

22. Pontos de fuga do padrão 3D

23. Tsai 2D

24. =0 Método de Tsai plano

25. Método de Tsai plano

26. Método de Tsai

27. Método de Tsai

28. Sinal de  escolha um sinal Logo Caso isto não seja verdade troque o sinal de 

29. Fator de escala escolha um sinal escolha um sinal corrija a escolha

30. Cáculo de fx fye Tz

31. Implementação • Foi utilizada a biblioteca OpenCV • Utilizamos também a implementação do método de Tsai 2D disponível na página do curso • Utilizamos a biblioteca de interface da Microsoft, MFC • Foi implementada a integração do OpenGL com MFC utilizando a extensão WGL do OpenGL • Implementamos uma classe chamada ObjLoader que tem a finalidade de fazer a carga de modelos .obj exportados pelo 3ds Max

32. Implementação (cont.) • A aplicação tem flags na Interface para indicar se o modelo a ser carregado é um dos modelos Agros/Orthos fornecidos no trabalho ou outro modelo pré-definido pelo programador e se possuem objeto ou não (a animação se comporta de maneira diferente em cada caso, já que os tabuleiros são diferentes) – links para os AVI na página • A cada frame capturado este é primeiramente convertido para grayscale

33. Implementação (cont.) • Após isso essa imagem em tons de cinza é passada para o método TsaiCalibrate • Neste método a função cvFindChessboardCorners é utilizada para calcular os cantos do tabuleiro • Após isso a função cvFindCornerSubPix é utilizada para refinar a posição dos pontos encontrados • Em seguida são feitas várias chamadas e cálculos aos métodos definidos no método de Tsai da página • Ao final da calibração as matrizes de modelview e projection são obtidas também pelo método

34. Implementação (cont.) • Enquanto isso, numa outra thread, o OpenGL fica processando a animação e, a cada frame do OpenGL processado, ele consulta a classe de calibração para obter as novas matrizes de modelview e projection calculadas • As matrizes são carregadas para o OpenGL, o modelo é desenhado somente no Z-buffer (para tratar oclusão) e a animação (os dois carrinhos) são desenhados utilizando o modelo carregado pela classe ObjLoader

35. Resultados Obtidos

36. Melhoramentos • Melhorar as variações do processo de inserção dos gráficos utilizando filtros de Kalman • Implementar a detecção automática de novos objetos inseridos na cena dinamicamente • Utilizar processos de segmentação para descobrir o modelo ao invés de utilizar um modelo fixo
