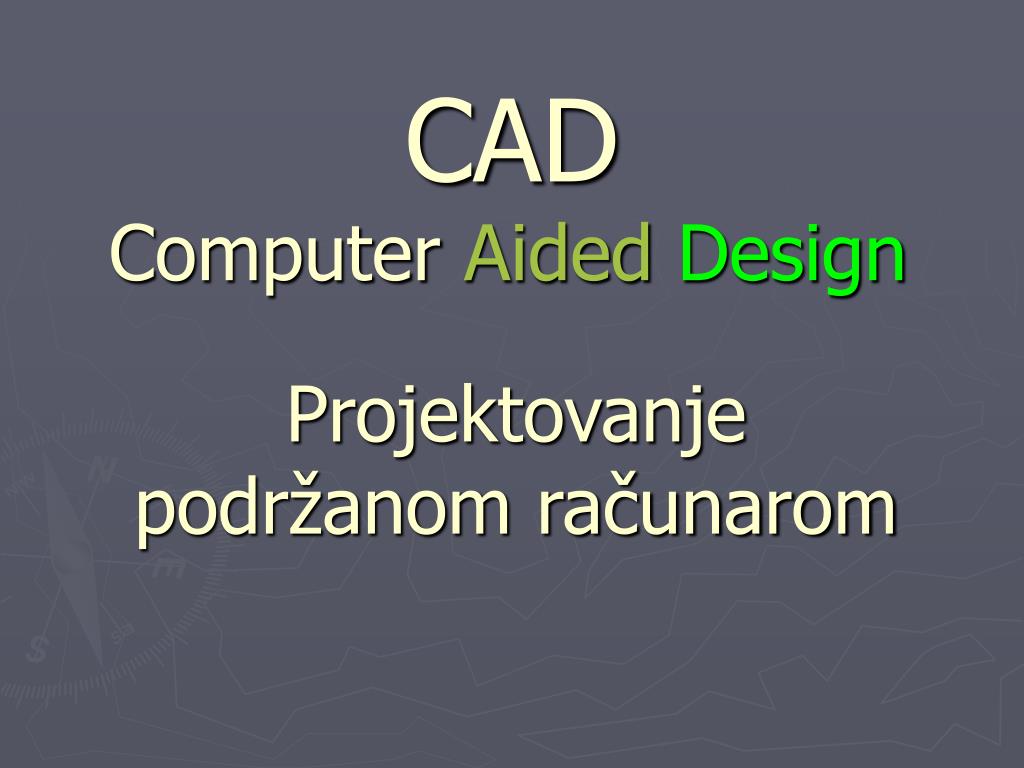

  1. CAD Projektovanje podržanom računarom ComputerAidedDesign

  2. PROJEKTOVANJE • Projektovanje je proces stvaranja novog proizvoda, iznalaženja naučno opravdanog inženjerskog rešenja, tehnički ostvarivog i ekonomski isplativog. • Proces projektovanja se ostvaruje u više faza.

  3. FAZE PROJEKTOVANJA • KONSTRUISANJE: Konstruisanjem se precizno definišu i uzajamno raspoređuju elementi, podsklopovi i sklopovi razmatranog (projektovanog) proizvoda. U procesu konstruisanja određuje se konstrukcioni oblik proizvoda, način montaže, uzajamno dejstvo elemenata i sistema, karakteristične dimenzije i odstupanja, materijal izrade, načini ojačanja i zaštite funkcionalnih površina, površinska hrapavost i drugi tehnički zahtevi.

  4. FAZE PROJEKTOVANJA • OBLIKOVANJE: Oblikovanje je početna faza konstruisanja i predstavlja proces formulisanja oblika proizvoda koji će pored dobre funkcionalnosti i pristupačne cijene pobuditi interesovanje na tržištu. Oblikovanje se ostvaruje po predviđenom redosledu, u skladu sa važećim standardima i propisima, uz poštovanje dosadašnjih iskustava.

  5. MODELIRANJE OBLIKA • Modeliranje oblika– proces virtuelnog predstavljanja objekta (modela) u cilju njegovog razvoja, transformacije, manipulacije, čuvanja, ali i dalje primene. • Model– virtuelni objekat definisan skupom tačaka, a koji se može posmatrati iz različitih pravaca, presijecati, uobličavati i tome sl. On sadrži određeni skup informacija koje se mogu koristiti i na osnovu kojih se mogu razvijati nove informacije. • Modeltreba da omogući razvoj oblika, a potom i njegovo dalje korišćenje gde god je to neophodno.

  6. SOLID MODELINGGEOMETRIJSKO MODELIRANJE TIJELA • TEHNIKA OPERISANJA SA OBJEKTIMA, LIKOVIMA I TIJELIMA SE OBRAĐUJE KROZ DISCIPLINU POD IMENOM GEOMETRIJSKO MODELIRANJE TIJELA Solid Modeling

  7. SOLID MODELING • Modeliranje objekata u računarskoj grafici predstavlja formiranje objekata (modela) računarom. Kako je formiran model logička cjelina, operisanjem sa njim nastaje potrebna konstruktivna dokumentacija koja omogućava grafičke prikaze, analize i tehnološku pripremu proizvodnje.

  8. SOLID MODELING • Proces izrade geometrijskog modela naziva se geometrijsko modeliranje • Geometrijski model je osnovni predmet rada u CAD-u Geometrijski model ima svoju: • fizičku formu, • apstraktnu formu u obliku crteža • informacionu formu ( hijerarhija elemenata) • unutrašnju formu (u bazi podataka)

  9. Geometrijski modeli Kompjuterska grafika koristi tri vrste geometrijskih modela: • Žičani model • Površinski model i • Zapreminski (solid) model

  10. Jedan od najjednostavnijih metoda kreiranja 3D objekata je njihovo konstruisanje iz skupa linija koje predstavljaju ravne ivice koje identifikuju njegove glavne geometrijske osobine. Takav metod je poznat kao žičani model jer izgleda kao da je objekat konstruisan od žice.

  11. ŽIČANI MODEL • Žičani model prikazuje objekat kao skup tjemenih tačaka i skup tačaka graničnih ivica. On definiče elementarna svojstva objekta: konturu (formu) objekta, orijentaciju u odnosu na okruženje i funkciju u sklopu scene

  12. Površinski model • Površinski model je opisan tjemenim tačkama, graničnim ivicama i graničnim površinama (skupom tačaka na površinama). Ovaj opis je detaljniji od žičanog i omogućava formiranje presjeka elemenata u sklopu

  13. ZAPREMINSKI (SOLID) MODELI • Zapreminski model opisan je tjemnim tackama, graničnim ivicama, graničnim površinama i njima zahvaćenom zapreminom. Ovi modeli omogućuju oređivanje mehaničkih parametara • U tehničkim aplikacijama osnovni model za rad je zapreminski model.

  14. Proces formiranja tehničkog modela • I etapa DEFINISANJE OSNOVNE GEOMETRIJE OBJEKTA • II etapa SLAGANJE OSNOVNIH PRIMITIVA U GRUPE (proces hijerarhijskog grupisanja)

  15. I DEFINISANJE OSNOVNE GEOMETRIJE OBJEKTA • Modeliranjem se vrši izbor osnovnih geometrijskih primitiva • Spajanjem primitiva formira se objekat.

  16. PRIMITIVI

  17. KVAZIPRIMITIVI ROTACIONA I IZVUČENA TIJELA

  18. CSG(Constructive Solid Geometry) • Zapreminski načini modeliranja konstruišu objekte iz skupa 3D osnovnih zapremina umjesto da kreiraju graničnu površinu koja zatvara željenu zapreminu. Postoje dva pristupa, i to: • konstruktivna čvrsta geometrija (CSG -constructive solid geometry) i • šeme prostorne podjele

  19. II SLAGANJE OSNOVNIH PRIMITIVA U GRUPE

  20. II SLAGANJE OSNOVNIH PRIMITIVA U GRUPE
