  1. Anglicky v odborných předmětech"Support ofteachingtechnicalsubjects in English“ Výukový program: Strojírenství Název programu: Řezání vodním paprskem Vypracoval: Ing. Josef martinák st. Projekt Anglicky v odborných předmětech, CZ.1.07/1.3.09/04.0002 je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

  2. Úvod • Při zpracování měkkých materiálů je používán čistý vodní paprsek WJM • Vhodným abrazivem je například přírodní granát, olivín, ale i další materiály volené dle tvrdosti řezaného materiálu (např. sůl, kakao v potravinářském průmyslu). • Standardní přesnost výřezu je ±0,1 mm/m. • Dělený materiál není silově namáhán. • Řezná hrana není nijak tepelně ovlivněna, vždy se jedná o studený řez

  3. Základní metody • WJM – Water Jet Machining – čistý vodní paprsek nebo tzv. hydrodynamické obrábění • AWJ – AbrasiveWaterjetMachining – obrábění abrazivním vodním paprskem

  4. Systém přívodu abraziva

  5. Popis stroje

  6. Popis stroje

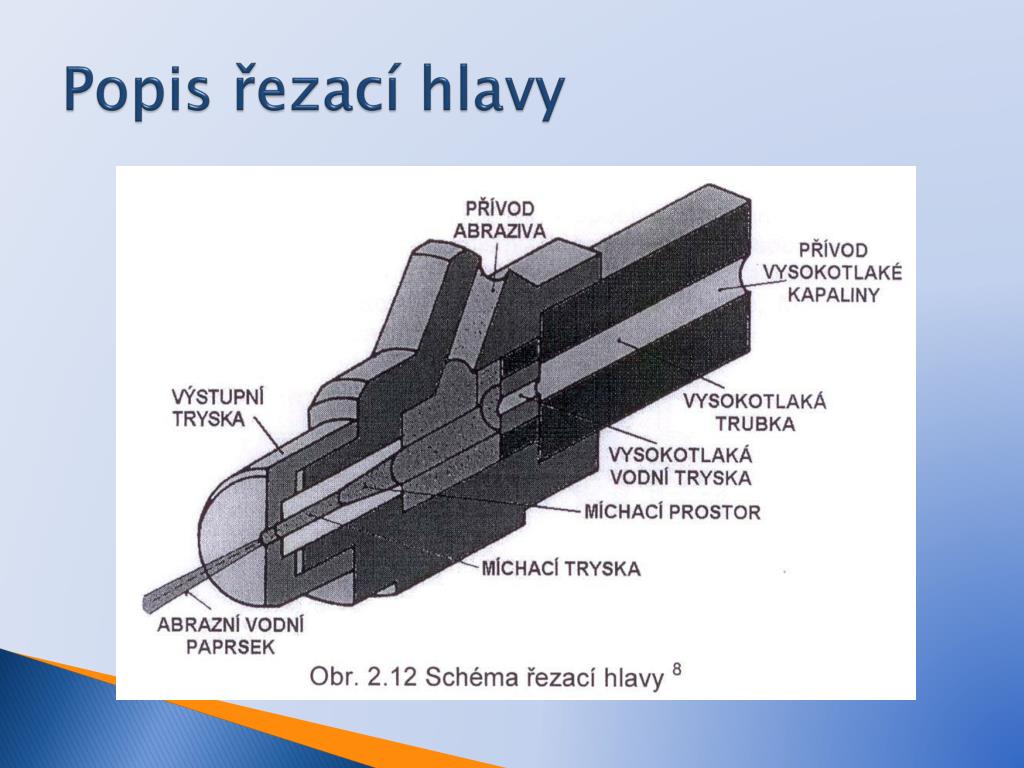

  7. Popis řezací hlavy

  8. Příklady výpalků - obkladačka

  9. Příklady výpalků – různé pěnové materiály

  10. Příklady výpalků – sklo • Příklady výpalků – různé plasty • Příklady výpalků – hliník • Příklady výpalků – skleněná tvrzená vlákna

  11. Základní parametry • Voda se stlačuje čerpadlem na tlak 400 MPa (4 000 barů) • Tryska má průměru 0,003 mm až 0,4 mm • Při požadavku hladkého a přesného řezu se pracuje s menší, asi 25% rychlostí posuvu. • Řezání je velmi hlučné, lze podstatně ztlumit řezáním pod vodou. • Rychlost paprsku je třikrát větší než rychlost zvuku.

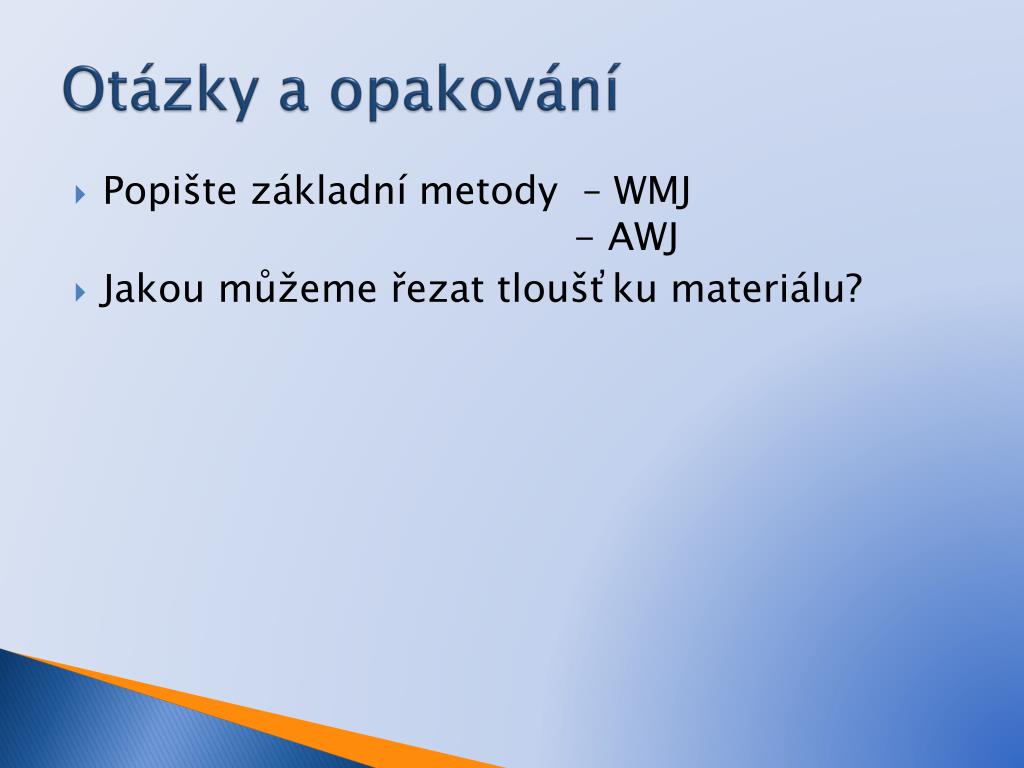

  12. Otázky a opakování • Popište základní metody – WMJ - AWJ • Jakou můžeme řezat tloušťku materiálu?

  13. Použitá literatura • DILLINGER. KOLEKTIV. Moderní strojírenství pro školu i praxi. ISBN 9788086706191. pro konkurenceschopnost, ESF 2007 – 2013.
