  1. Matakuliah : T0162/Teori Bahasa dan Automata Tahun : 2009 Versi : 1/0 Revisi Pertemuan 2FINITE AUTOMATA (DFA & NFA)‏

  2. FINITE AUTOMATA Sistem Finite State : • Finite Automaton (DFA)‏ • Non-Deterministic Finite Automaton • Push Down Automata • Turing Machine • Linear Bounded Automata ε- NFA NFA RE DFA

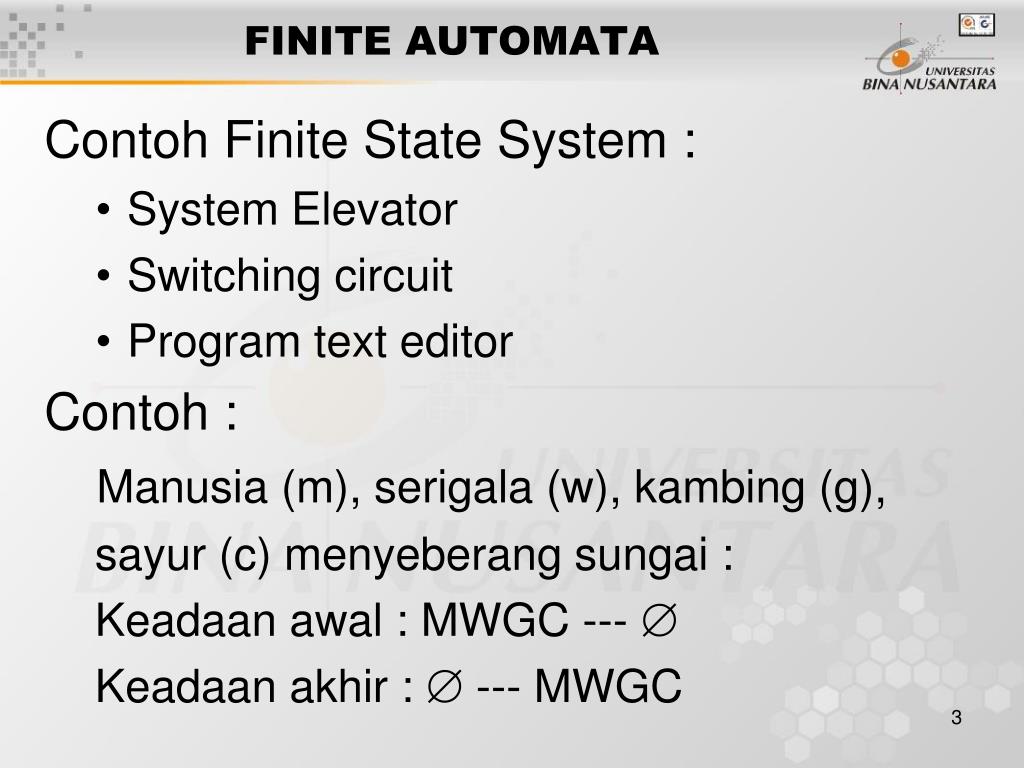

  3. FINITE AUTOMATA Contoh Finite State System : System Elevator Switching circuit Program text editor Contoh : Manusia (m), serigala (w), kambing (g), sayur (c) menyeberang sungai : Keadaan awal : MWGC ---  Keadaan akhir :  --- MWGC

  4. FINITE AUTOMATA g m Start  MWGC- WC-MG MWC-G c W-MGC g MGW-C w g m  -MWGC MG-WC G-MWC Final State

  5. DETERMINISTIC FINITE AUTOMATA • Dinotasikan dengan DFA A= { Q, , , q0, F} Dimana : Q : Himpunan Hingga Stata  : Himpunan Hingga simbol input  : Fungsi transisi Q x  Q q0 : Stata awal (q0 Q )‏ F : Himpunan Hingga Stata Penerima (F  Q )‏ • Contoh : Diketahui DFA • Dimana • Lebih jelas bila direpresentasikan dalam tabel :

  6. DETERMINISTIC FINITE AUTOMATA State 0 1 q0* q2 q1 q1 q3 q0 q2 q0 q3 q3 q1 q2 Contoh : DFA menerima string dimana jumlah ‘0’, dan jumlah ‘1’-nya genap L = {(11+ 00 + 0101 + 1010 + 0110 + 1001)*} State : { q0, q1, q2, q3 } Start state : q0 Final state : { q0 } Simbol input : {0, 1} Fungsi Transisi Dlm Tabel

  7. DETERMINISTIC FINITE AUTOMATA Buatlah DFA yang menerima language L = {w | w merupakan string yang merupakan urutan 0 berjumlah genap yang diikuti 1 berjumlah genap} atau L = { (00)* (11)* } 0, 1 0 1 C 0 0 0 0 1 1 A B 1 1

  8. DETERMINISTIC FINITE AUTOMATA (q, a) : dalam state ‘q’, membaca input ‘a’ Fungsi Transisi untuk String : Q *  Q (q,) = q {tanpa membaca simbol input tidak bisa berganti state} Untuk semua string w dan input a, (q, wa) = ( (q,w),a) =p = (q,w) = (p,a)‏  dan selalu sejalan : (q,a) = ( (q,),a) = (q,a)‏

  9. DETERMINISTIC FINITE AUTOMATA (q,w) : adalah state dimana FA akan berada setelah membaca string w, dengan start state q;  (q,w) = p, ada path berlabel w dari state q ke p. STRING YANG DITERIMA : String x diterima bila  (q0,x) = p, p dalam F. LANGUAGE YANG DITERIMA : Language yang diterima oleh FA M adalah {x | (q0,x) dalam F} REGULAR LANGUAGE / SET : Language yang diterima oleh suatu FA.

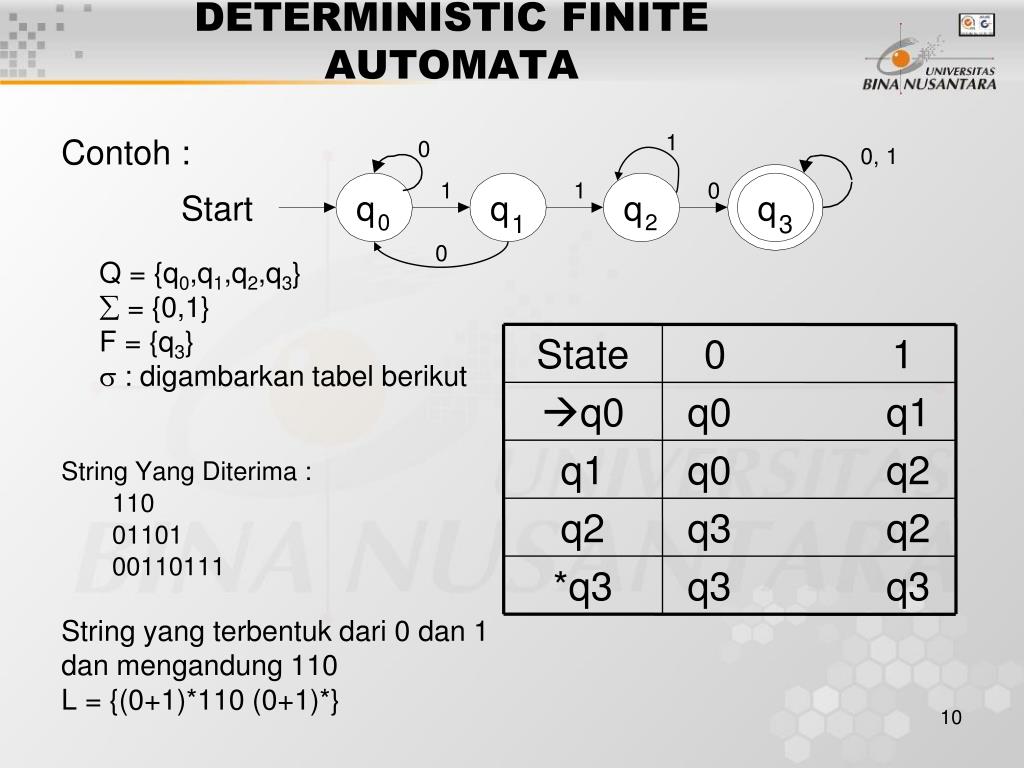

  10. DETERMINISTIC FINITE AUTOMATA 1 0 0, 1 1 1 0 q q q q 0 1 2 3 0 State 0 1 q0 q0 q1 q1 q0 q2 q2 q3 q2 *q3 q3 q3 Contoh : Q = {q0,q1,q2,q3}  = {0,1} F = {q3}  : digambarkan tabel berikut String Yang Diterima : 110 01101 00110111 String yang terbentuk dari 0 dan 1 dan mengandung 110 L = {(0+1)*110 (0+1)*} Start

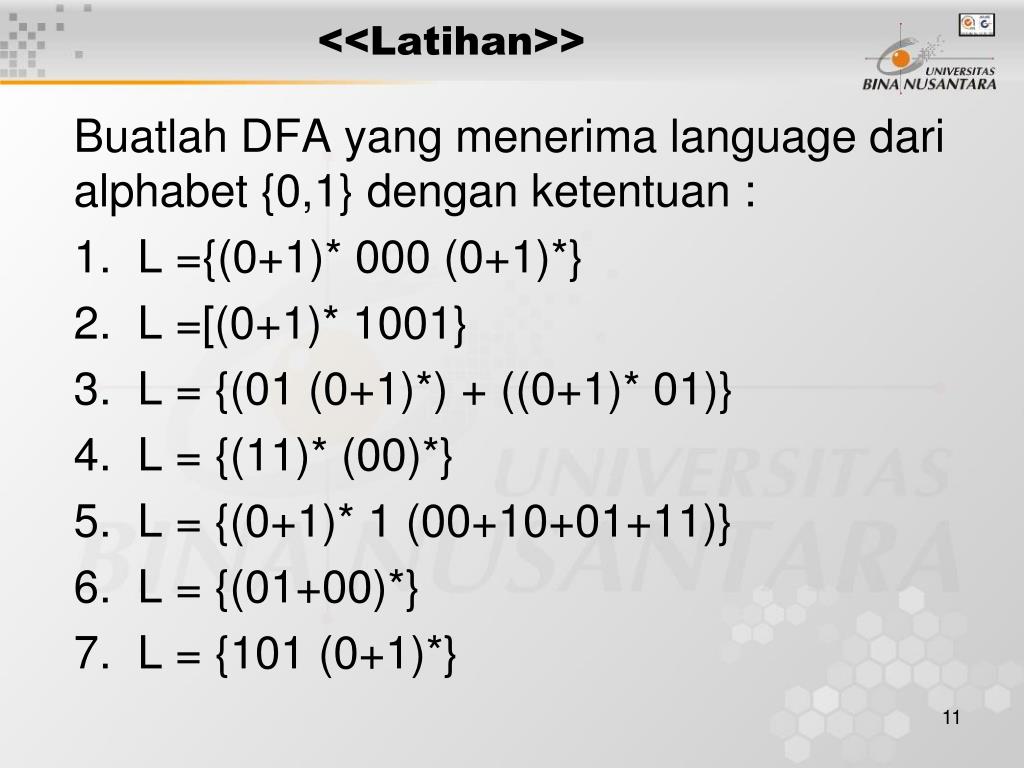

  11. <<Latihan>> Buatlah DFA yang menerima language dari alphabet {0,1} dengan ketentuan : 1. L ={(0+1)* 000 (0+1)*} 2. L =[(0+1)* 1001} 3. L = {(01 (0+1)*) + ((0+1)* 01)} 4. L = {(11)* (00)*} 5. L = {(0+1)* 1 (00+10+01+11)} 6. L = {(01+00)*} 7. L = {101 (0+1)*}

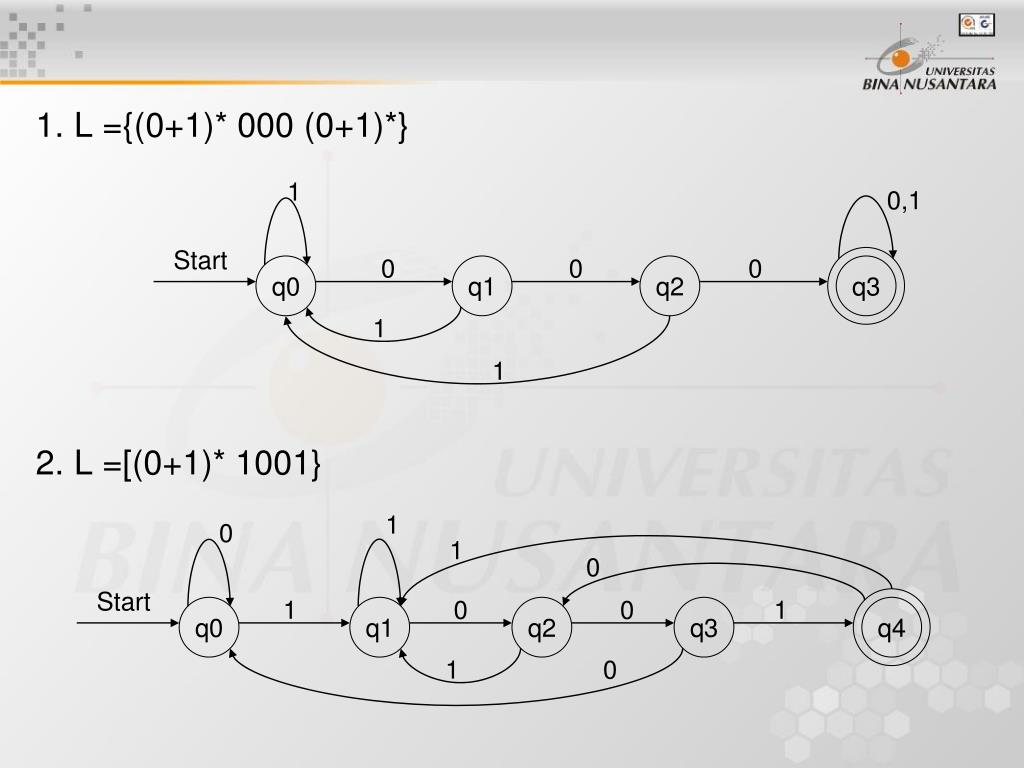

  12. 1 0,1 Start 0 0 0 q0 q1 q2 q3 1 1 0 1 1 0 Start 1 0 0 1 q0 q1 q2 q3 q4 1 0 1. L ={(0+1)* 000 (0+1)*} 2. L =[(0+1)* 1001}

  13. 0,1 1 q1 q2 0 0 Start q0 0 1 0 q4 1 q5 q3 0 1 1 3. L = {(01 (0+1)*) + ((0+1)* 01)}

  14. 0,1 0 q1 q2 1 1 1 1 Start 0 q0 0 q3 q4 0 4. L = {(11)* (00)*}

  15. ε 1 0 1 0 0 1 0 1 10 11 00 01 0 0 1 0 1 1 1 0 1 0 1 000 001 010 011 100 101 110 111 1 0 1 0 1 1 0 0 1 0 0 1 5. L = {(0+1)* 1 (00+10+01+11)}

  16. 0 1 1 0 0 0 1 0 1 000 001 010 011 100 101 110 111 1 1 0 0 1 0 1 5. Disederhanakan menjadi :

  17. 011 1 0 1 1 101 1 110 0 111 Start 1 000 001 0 1 1 0 0 010 0 1 0 0 100 5. Atau :

  18. q1 0, 1 0 0 1 Start 1 0 1 q3 q0 q1 q2 0, 1 0,1 q1 1 0 q0 q2 0,1 6. L = {(01+00)*} 7. L = {101 (0+1)*}

  19. Non Deterministic Finite Automaton (NFA) 0 1 0 1 Start q0 0 q1 0 q2 1 1 • Nondeterministic finite automata (NFA) mempunyai fungsi transisi yang menetapkan nol atau lebih state untuk sebuah simbol input. • NFA menerima string jika hasil akhir penelusuran string berakhir di salah satu final state. • String diterima : Bila ada suatu path berlabel w dari start state ke salah satu final state, maka w diterima. • Contoh :

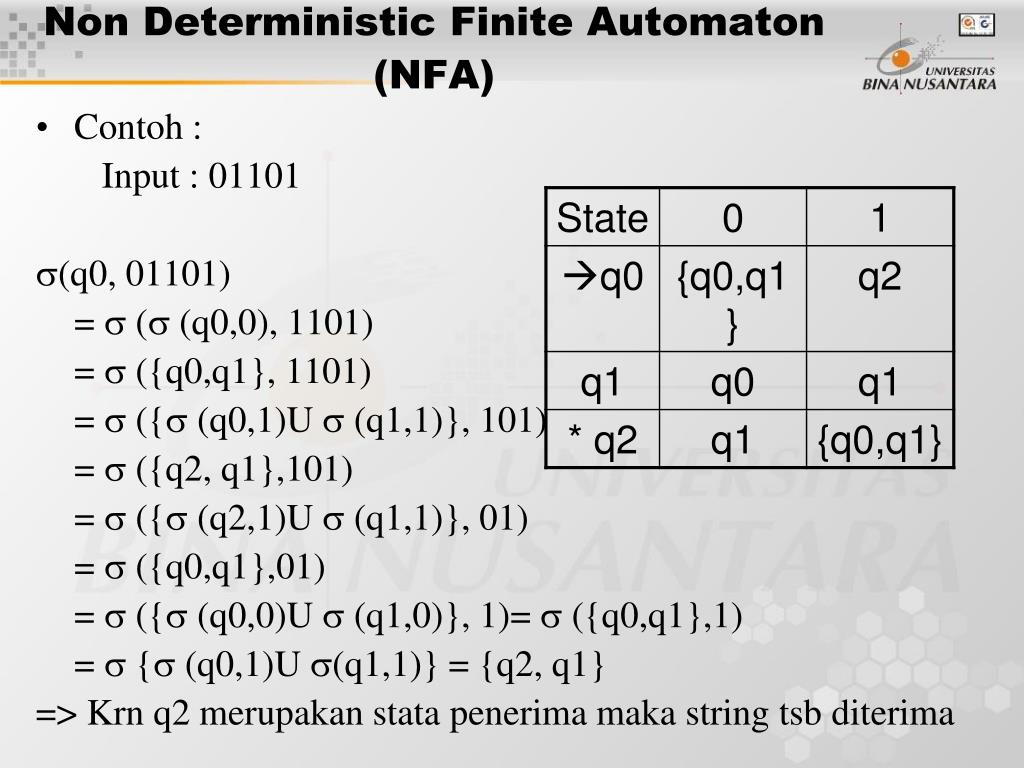

  20. Non Deterministic Finite Automaton (NFA) • Contoh : Input : 01101 (q0, 01101) =  ( (q0,0), 1101) =  ({q0,q1}, 1101) =  ({ (q0,1)U  (q1,1)}, 101) =  ({q2, q1},101) =  ({ (q2,1)U  (q1,1)}, 01) =  ({q0,q1},01) =  ({ (q0,0)U  (q1,0)}, 1)=  ({q0,q1},1) =  { (q0,1)U (q1,1)} = {q2, q1} => Krn q2 merupakan stata penerima maka string tsb diterima

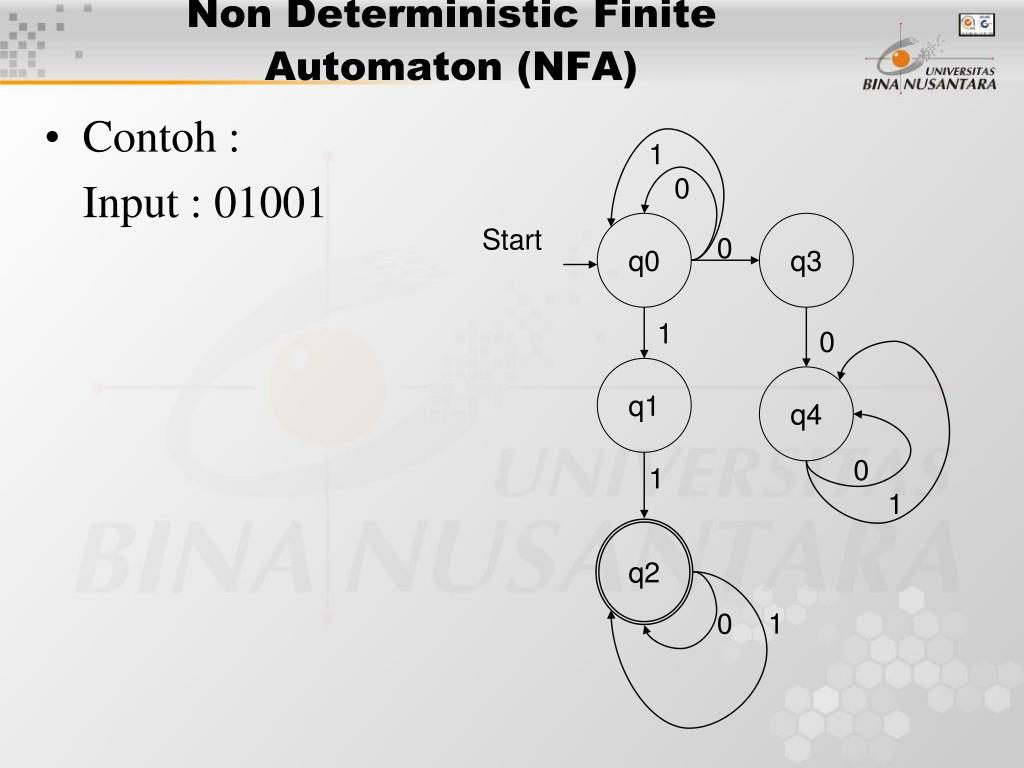

  21. Non Deterministic Finite Automaton (NFA) 1 0 q0 q3 Start 0 1 0 q1 q4 0 1 1 q2 0 1 • Contoh : Input : 01001

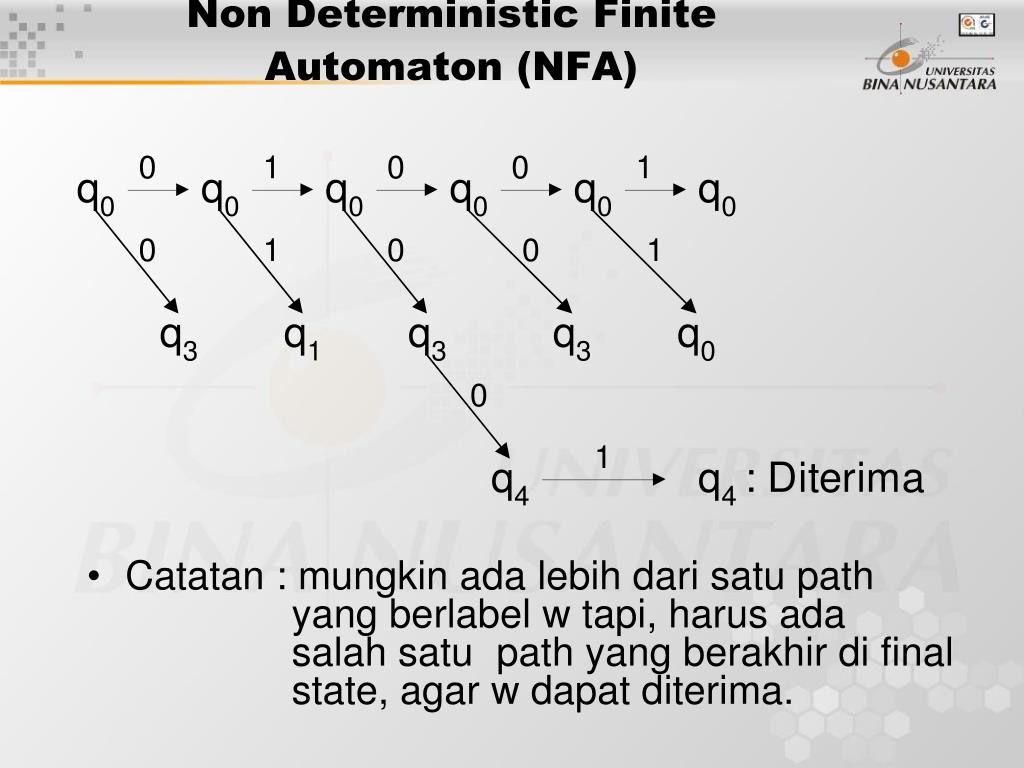

  22. Non Deterministic Finite Automaton (NFA) • Catatan : mungkin ada lebih dari satu path yang berlabel w tapi, harus ada salah satu path yang berakhir di final state, agar w dapat diterima.

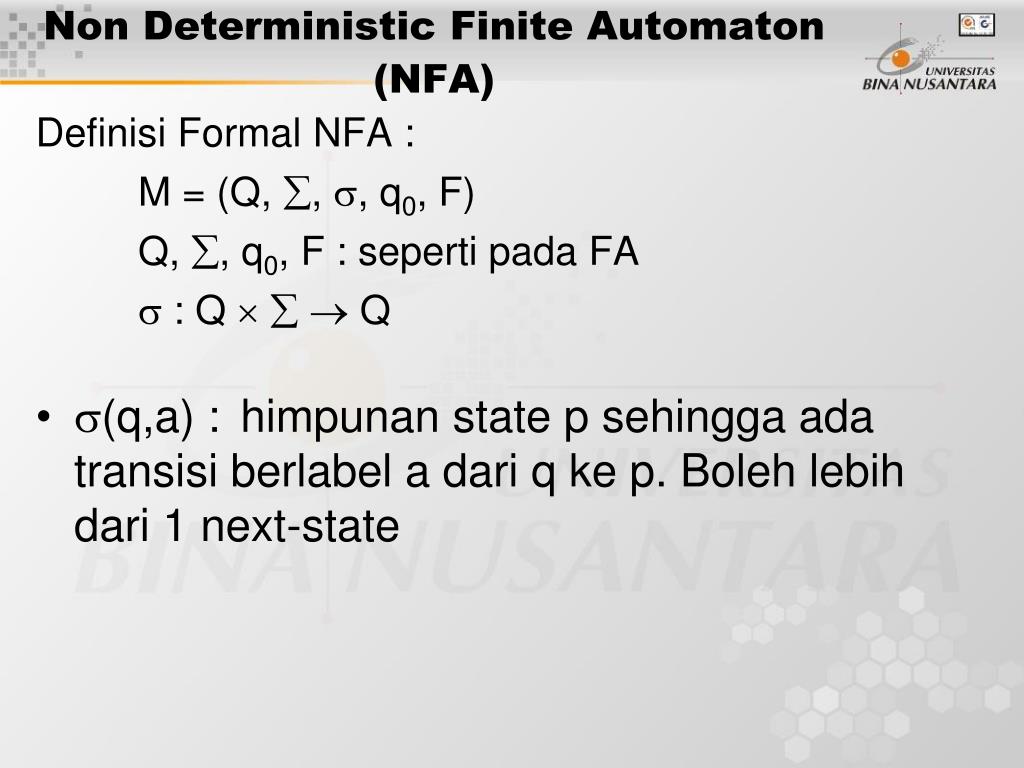

  23. Non Deterministic Finite Automaton (NFA) Definisi Formal NFA : M = (Q, , , q0, F) Q, , q0, F : seperti pada FA  : Q  Q • (q,a) : himpunan state p sehingga ada transisi berlabel a dari q ke p. Boleh lebih dari 1 next-state

  24. Non Deterministic Finite Automaton (NFA) Transisi atas String :  : Q *  2O 1.  (q,) = {q} 2.  (q,wa) = {pr dalam  (q,w), p dalam (r,a)} :  2O*  2O : (P,w) =  {q,w}, P  Q Language Accepted / diterima : NFA M = (Q, , , q0, F), L (M) = {w  (q0,w) elemen dari F} Theorem : • Bila L adalah L(M) untuk suatu NFA, maka L diterima suatu FA.

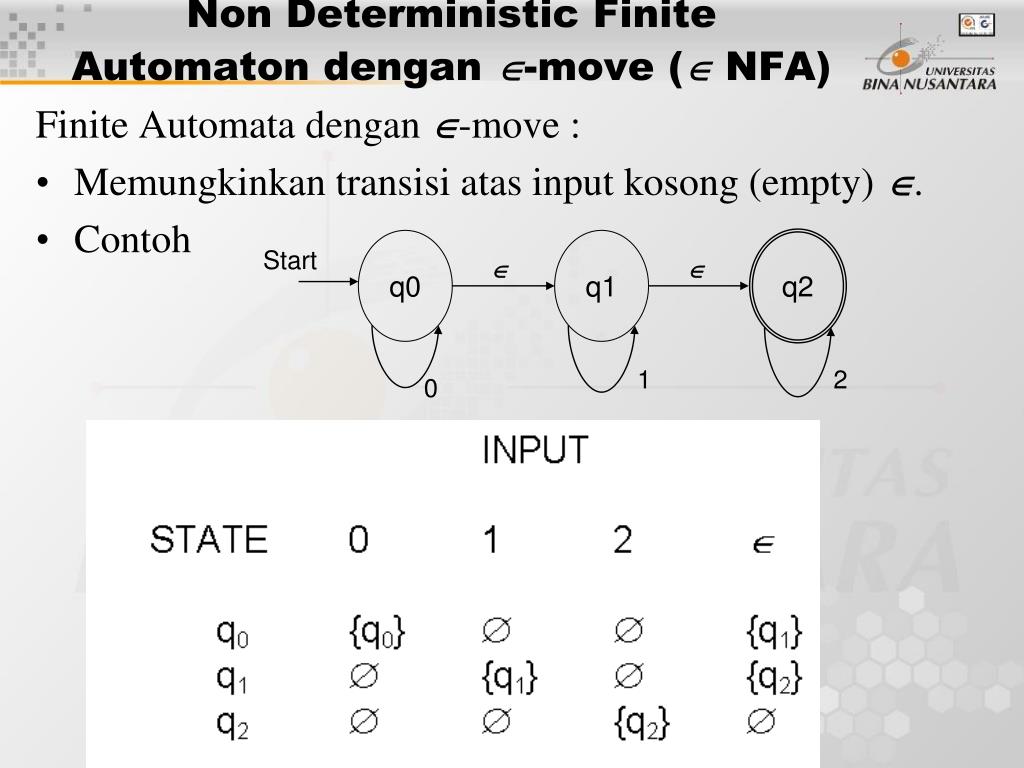

  25. Non Deterministic Finite Automaton dengan -move ( NFA) q0 q1 q2 Start   1 2 0 Finite Automata dengan -move : • Memungkinkan transisi atas input kosong (empty) . • Contoh

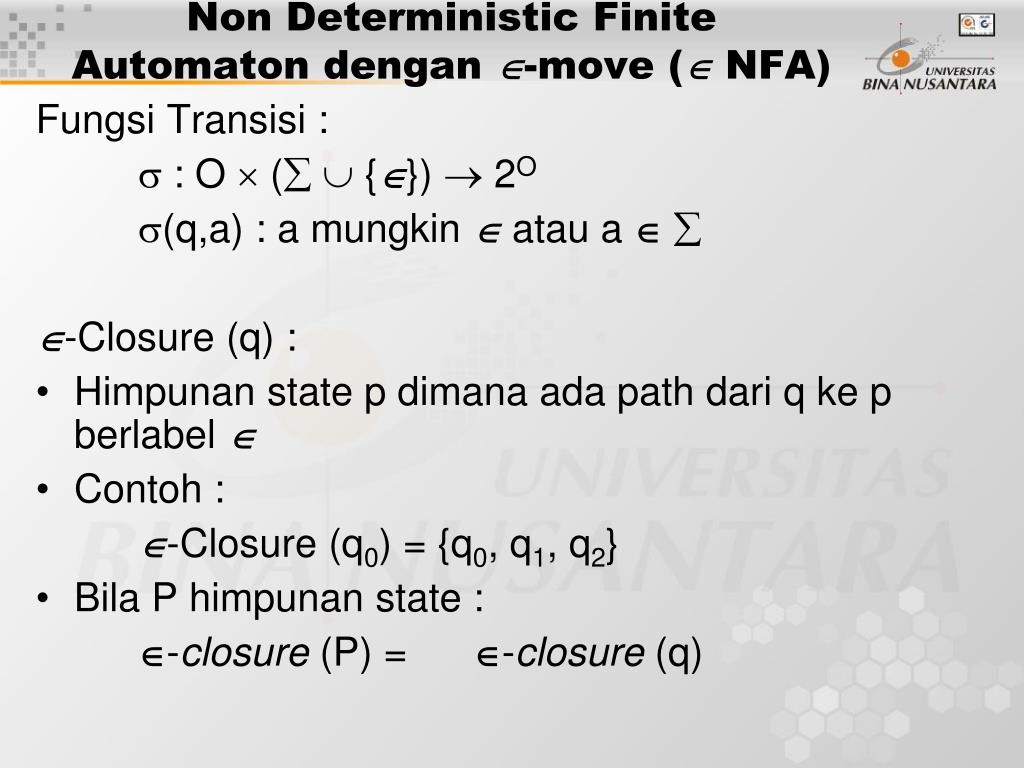

  26. Non Deterministic Finite Automaton dengan -move ( NFA) Fungsi Transisi :  : O  ( {})  2O (q,a) : a mungkin  atau a  -Closure (q) : • Himpunan state p dimana ada path dari q ke p berlabel  • Contoh : -Closure (q0) = {q0, q1, q2} • Bila P himpunan state : -closure (P) = -closure (q)

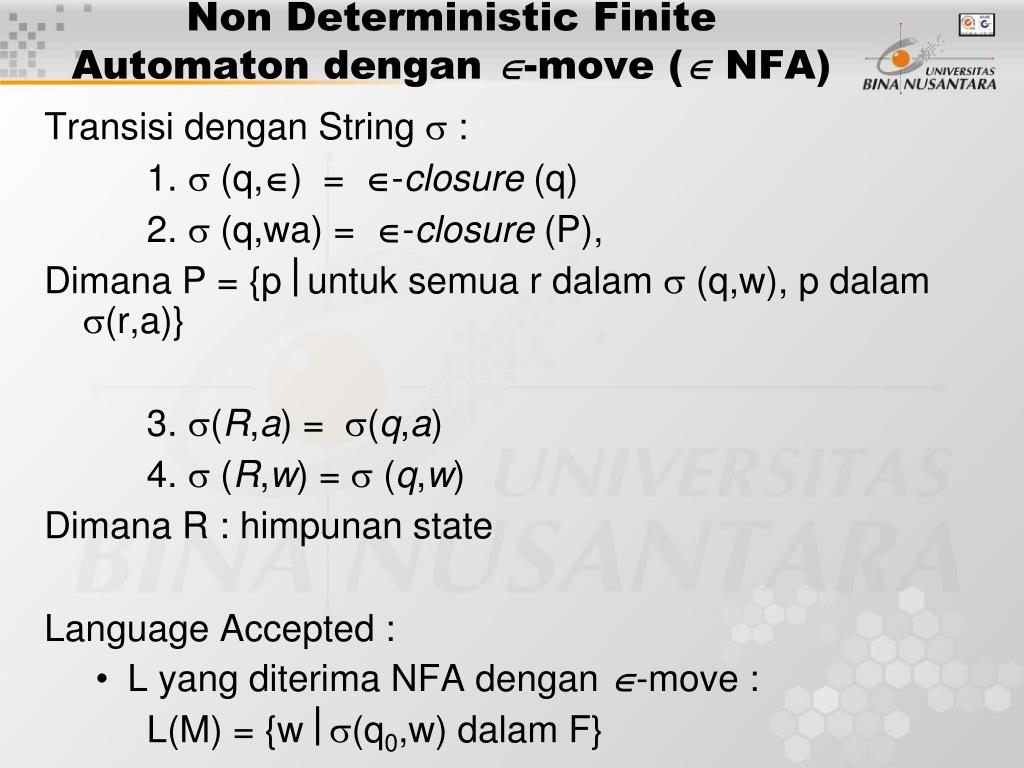

  27. Non Deterministic Finite Automaton dengan -move ( NFA) Transisi dengan String  : 1.  (q,) = -closure (q) 2.  (q,wa) = -closure (P), Dimana P = {puntuk semua r dalam  (q,w), p dalam (r,a)} 3. (R,a) = (q,a) 4.  (R,w) =  (q,w) Dimana R : himpunan state Language Accepted : • L yang diterima NFA dengan -move : L(M) = {w(q0,w) dalam F}

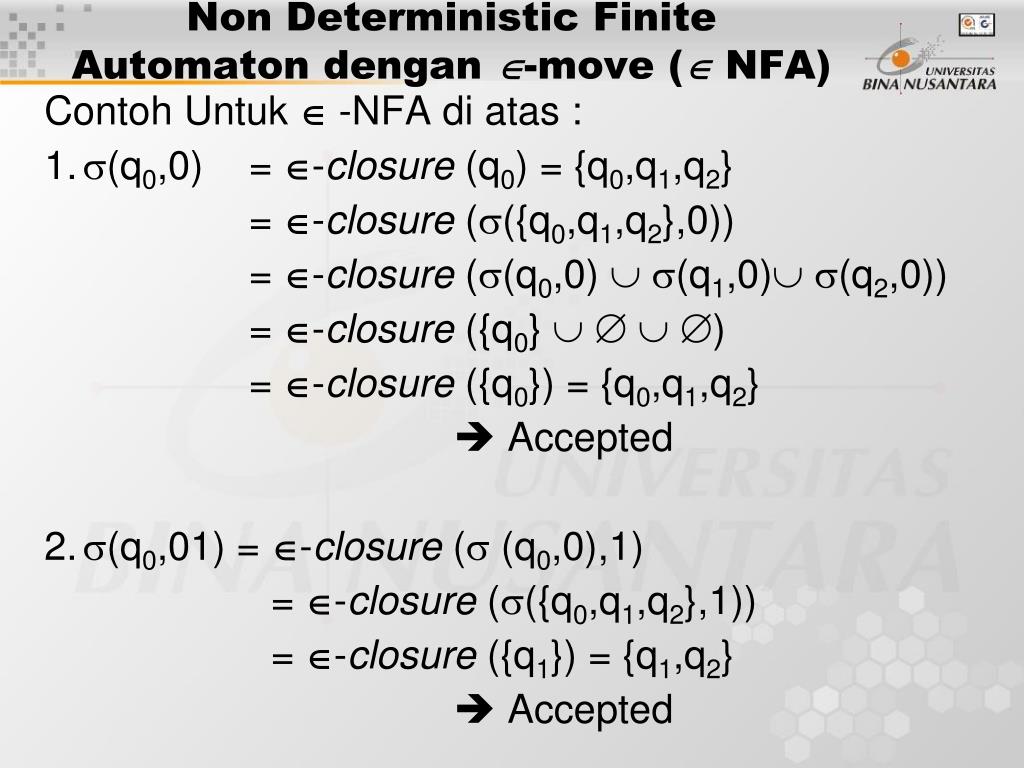

  28. Non Deterministic Finite Automaton dengan -move ( NFA) Contoh Untuk  -NFA di atas : 1. (q0,0) = -closure (q0) = {q0,q1,q2} = -closure (({q0,q1,q2},0)) = -closure ((q0,0) (q1,0)(q2,0)) = -closure ({q0} ) = -closure ({q0}) = {q0,q1,q2}  Accepted 2. (q0,01) = -closure ( (q0,0),1) = -closure (({q0,q1,q2},1)) = -closure ({q1}) = {q1,q2}  Accepted

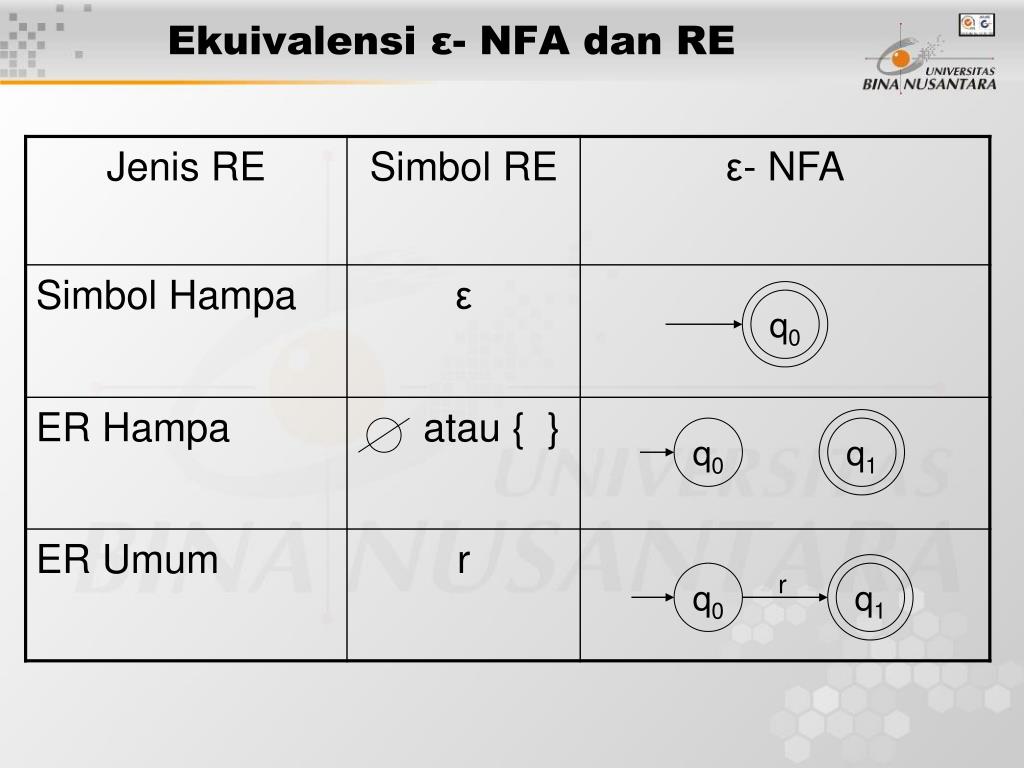

  29. Ekuivalensi ε- NFA dan RE q0 q0 q1 q0 r q1

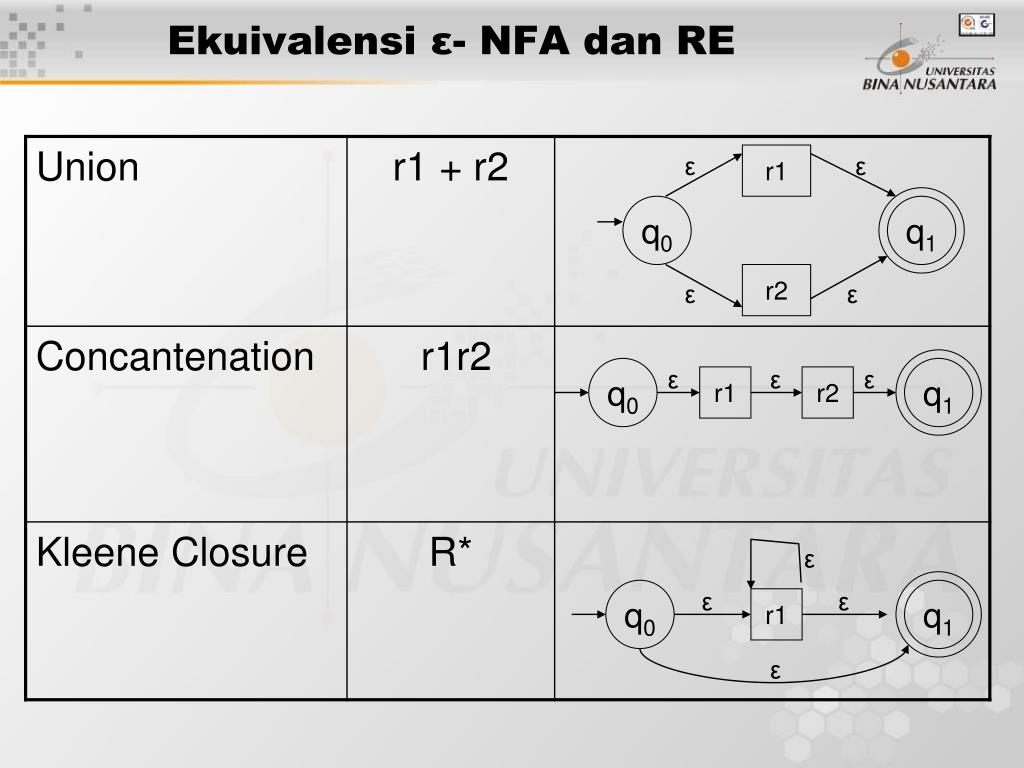

  30. Ekuivalensi ε- NFA dan RE ε r1 ε q0 q1 r2 ε ε q0 ε ε ε q1 r1 r2 ε q0 ε ε q1 r1 ε

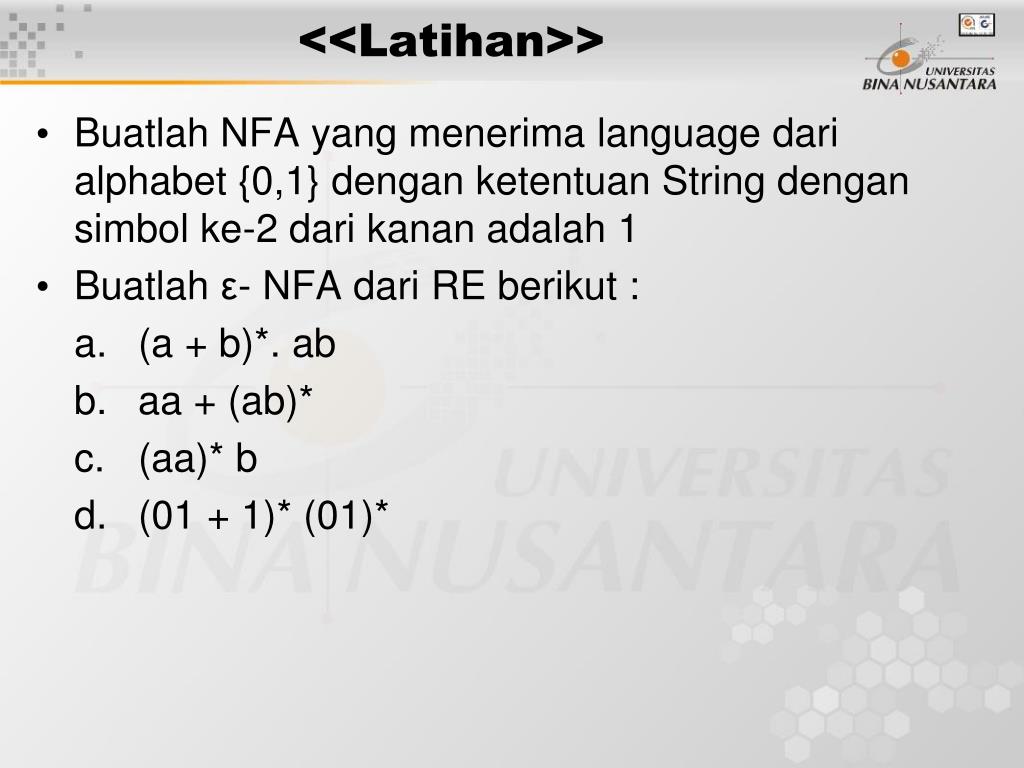

  31. <<Latihan>> • Buatlah NFA yang menerima language dari alphabet {0,1} dengan ketentuan String dengan simbol ke-2 dari kanan adalah 1 • Buatlah ε- NFA dari RE berikut : a. (a + b)*. ab b. aa + (ab)* c. (aa)* b d. (01 + 1)* (01)*
