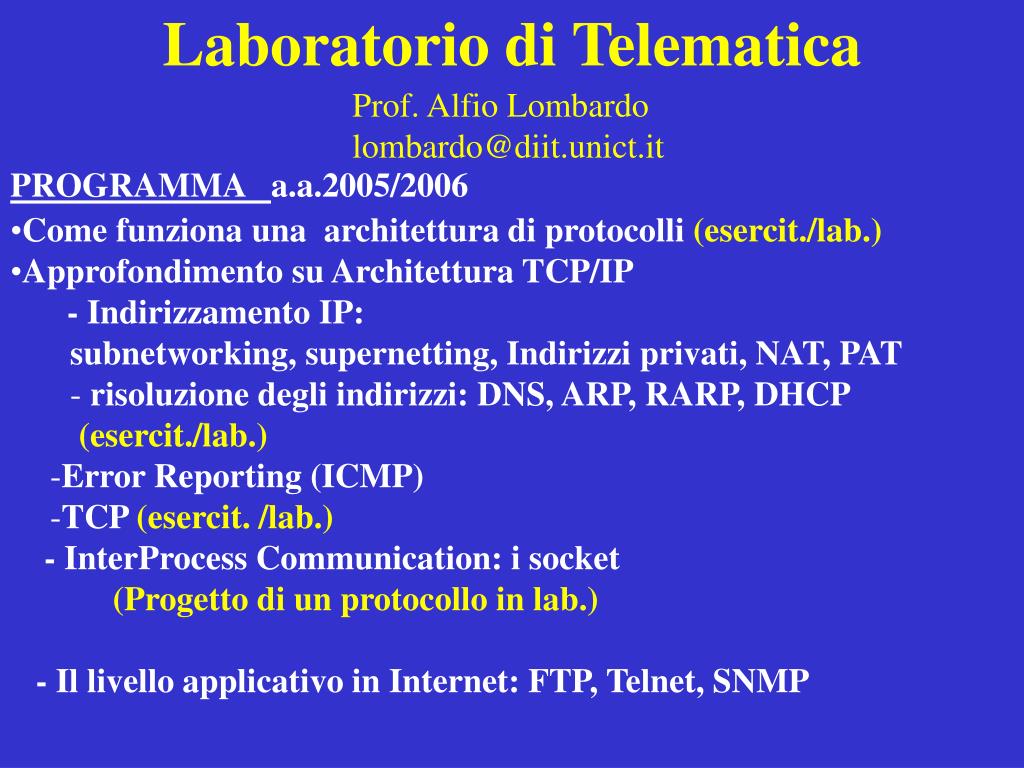

  1. Laboratorio di Telematica Prof. Alfio Lombardo lombardo@diit.unict.it • PROGRAMMA a.a.2005/2006 • Come funziona una architettura di protocolli (esercit./lab.) • Approfondimento su Architettura TCP/IP • - Indirizzamento IP: • subnetworking, supernetting, Indirizzi privati, NAT, PAT • risoluzione degli indirizzi: DNS, ARP, RARP, DHCP • (esercit./lab.) • Error Reporting (ICMP) • TCP (esercit. /lab.) • - InterProcess Communication: i socket • (Progetto di un protocolloin lab.) • - Il livello applicativo in Internet: FTP, Telnet, SNMP

  2. Testi consigliati Raccolta Lucidi, Dispensa di telematica, ed esercizi on-line: www.diit.unict.it • M. Baldi, P. Nicoletti • Internetworking • Mc Graw Hill • Behrouz A. Forouzan • I Protocolli TCP/IP • McGraw Hill

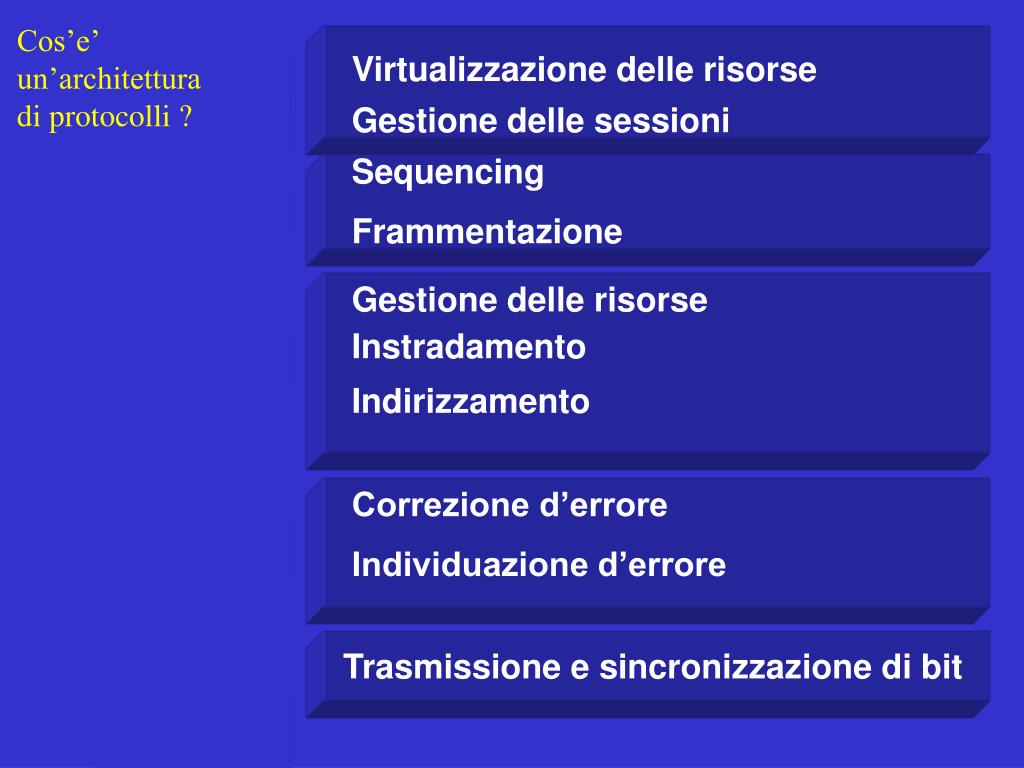

  3. Virtualizzazione delle risorse Gestione delle sessioni Sequencing Frammentazione Gestione delle risorse Instradamento Indirizzamento Correzione d’errore Individuazione d’errore Trasmissione e sincronizzazione di bit Cos’e’ un’architettura di protocolli ?

  4. A P CANALE DI COMUNICAZIONE CANALE DICOMUNICAZIONE CANALE DI COMUNICAZIONE 1-Entity 3-Entity 2-Entity 1-Entity 3-Entity 2-Entity A P A P

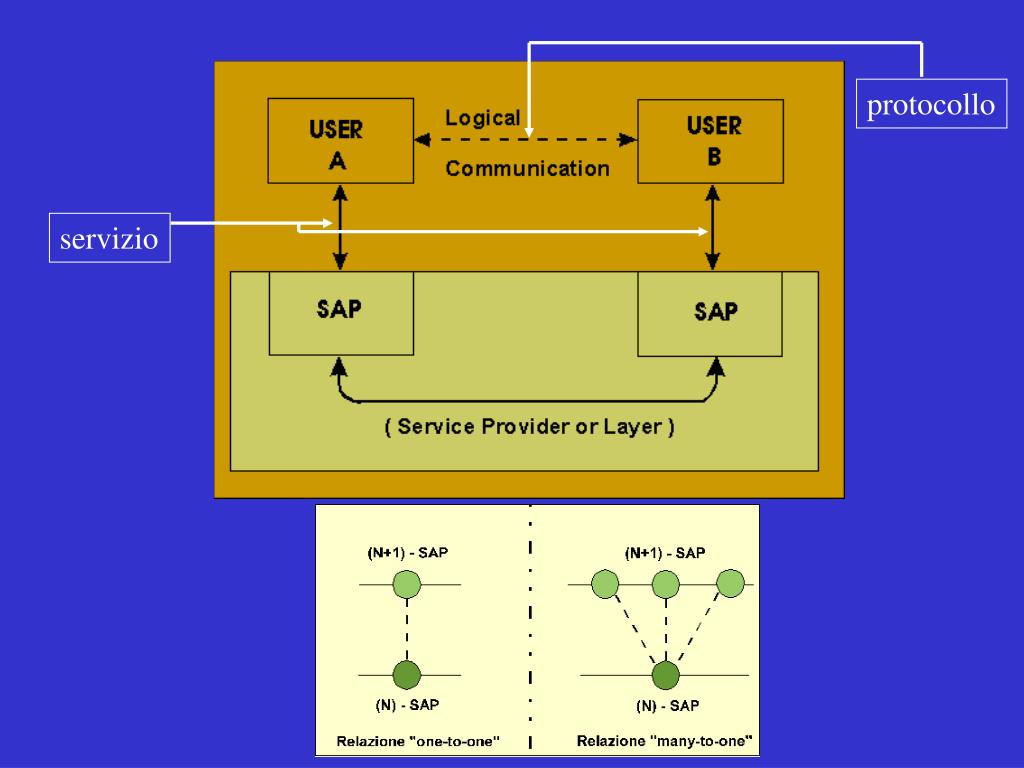

  5. protocollo servizio

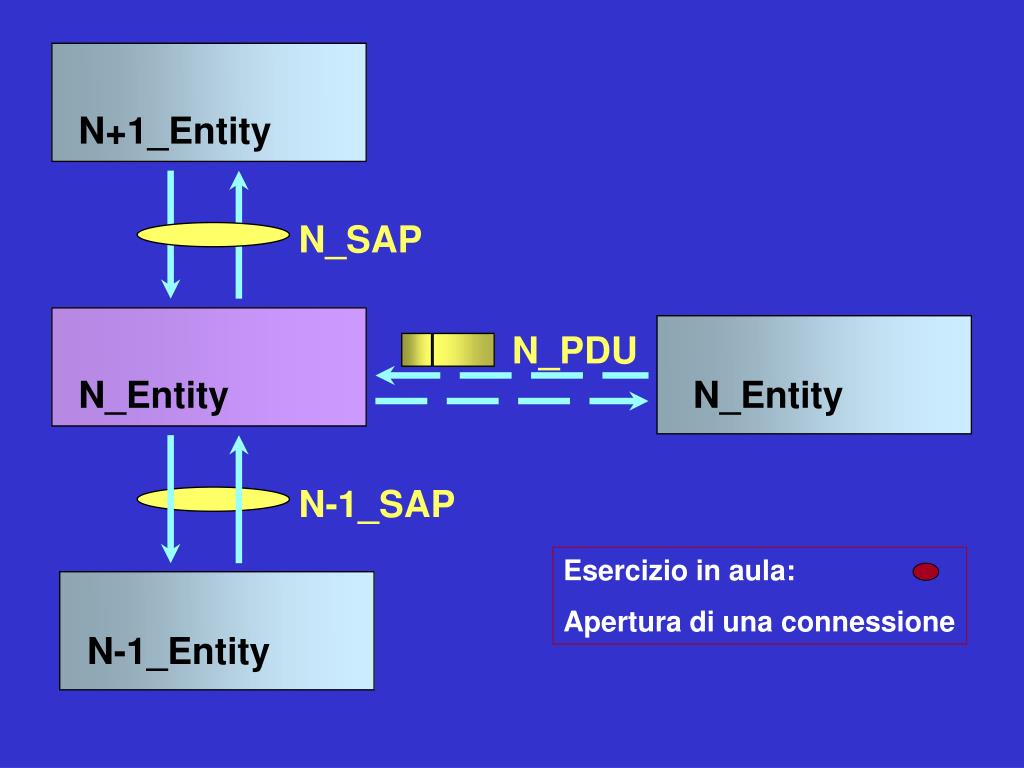

  6. N_SAP N_PDU N-1_SAP Esercizio in aula: Apertura di una connessione N+1_Entity N_Entity N_Entity N-1_Entity

  7. Background: l’architettura TCP/IP

  8. Rete geografica di calcolatori Funzioni end-to-end Funzioni di accesso alla rete

  9. ARCHITETTURE A CONFRONTO Applicazione Applicazione Presentazione Sessione Trasporto Trasporto Rete Internetworking Linea Fisico TCP/IP OSI

  10. Problematiche inerenti all’interconnessione a livello III (rete) • Armonizzazione dei servizi • Supporto QoS • Gestione dimensioni massime di pacchetto • Compatibilita’ meccanismi di controllo di flusso e di congestione • Compatibilita’ tra schemi di indirizzamento

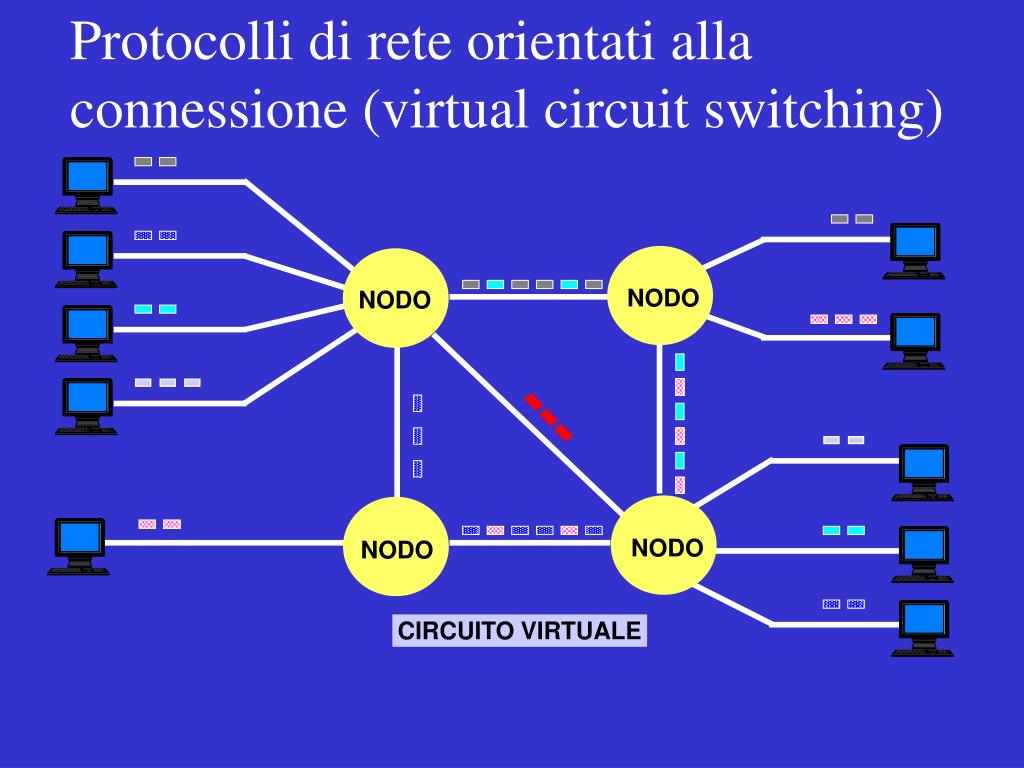

  11. Protocolli di rete orientati alla connessione (virtual circuit switching) NODO NODO NODO NODO CIRCUITO VIRTUALE

  12. A C D B Protocolli di rete orientati al datagramma (datagram switching) Nodo Nodo Nodo Nodo DATAGRAM

  13. basso overhead di processamento durante il trasferimento dei dati isolamento delle singole sorgenti dal traffico presente in rete lunghi tempi di instaurazione della connessione possibile spreco di risorse caduta della connessione in caso di failure nella sottorete Servizi di Rete Connection Oriented

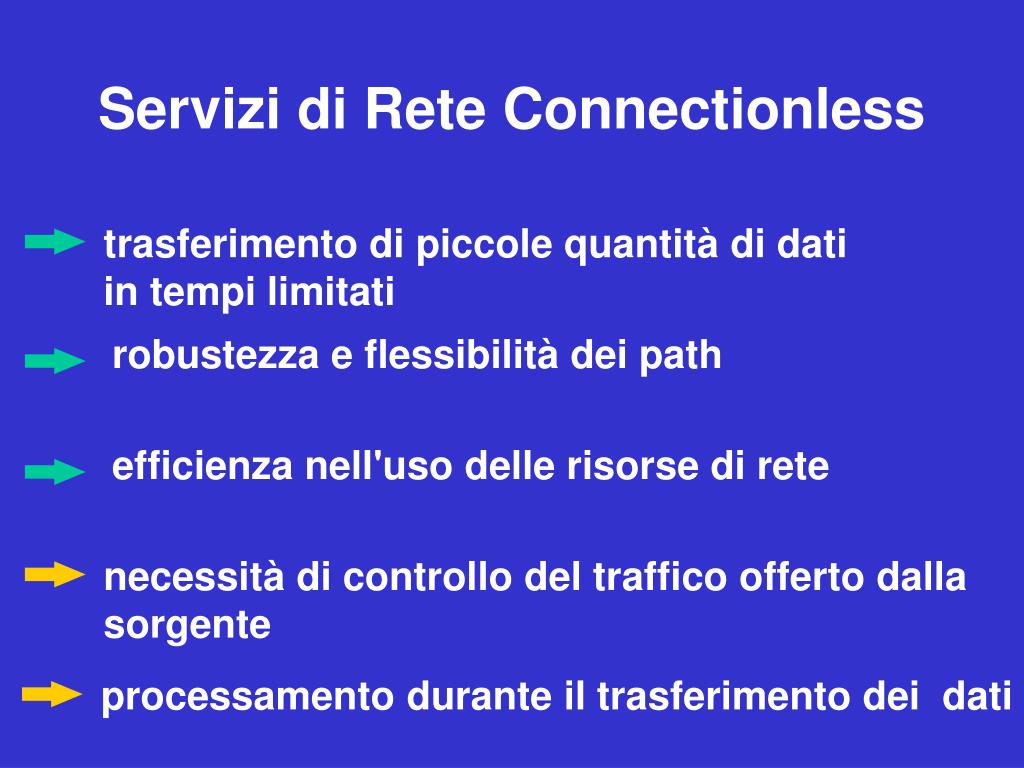

  14. trasferimento di piccole quantità di dati in tempi limitati robustezza e flessibilità dei path efficienza nell'uso delle risorse di rete necessità di controllo del traffico offerto dalla sorgente processamento durante il trasferimento dei dati Servizi di Rete Connectionless

  15. CONCATENAZIONE DI CIRCUITI VIRTUALI M ATM X.25 SNA M OSI M M

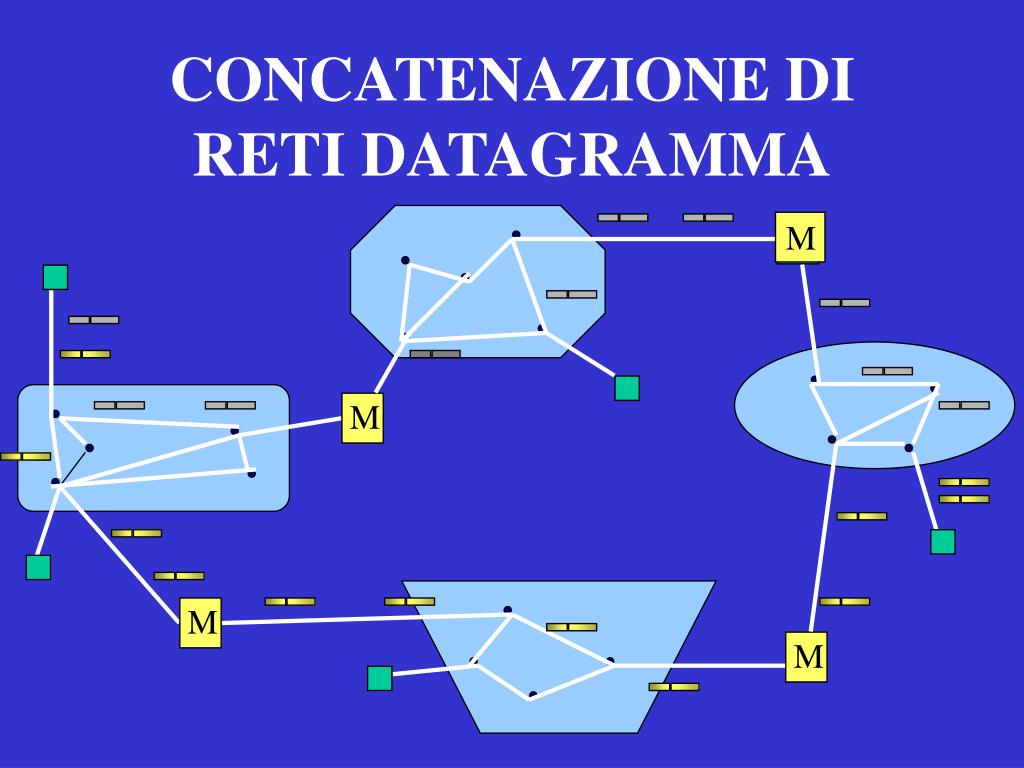

  16. CONCATENAZIONE DI RETI DATAGRAMMA M M M M

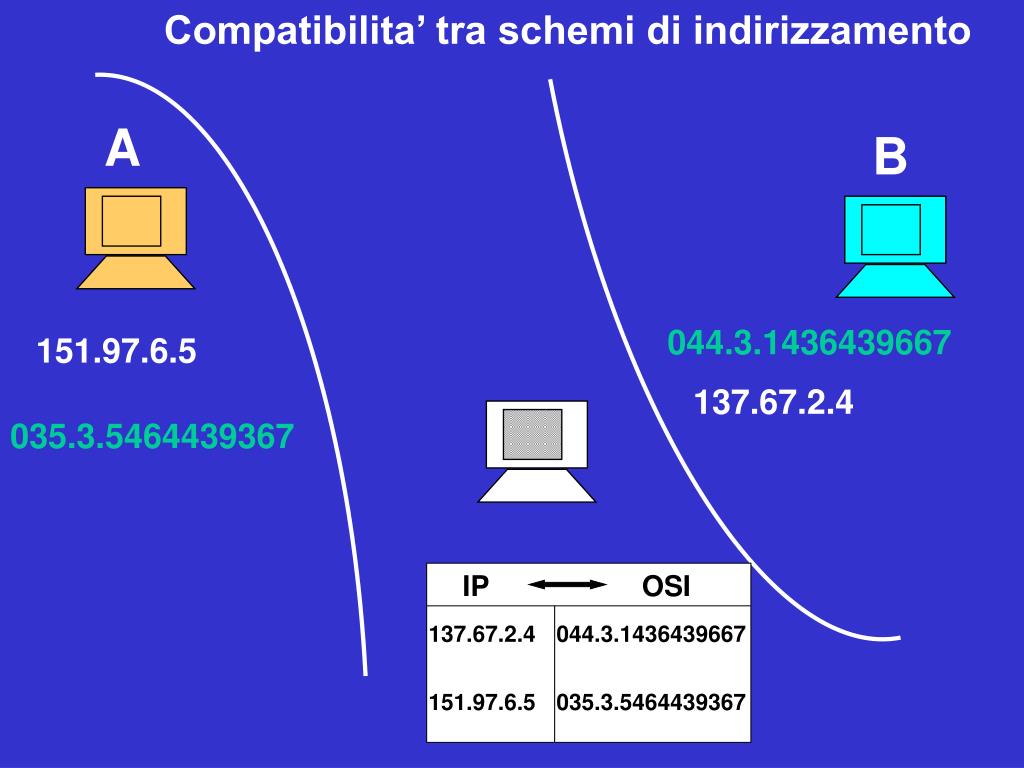

  17. Compatibilita’ tra schemi di indirizzamento IP OSI 151.97.6.5 035.3.5464439367 137.67.2.4 044.3.1436439667 A B 044.3.1436439667 151.97.6.5 137.67.2.4 035.3.5464439367

  18. Tunnel IP IP IP TUNNELING Ethernet A Ethernet B WAN M M Pacchetto WAN Pacchetto IP Pacchetto IP

  19. Protocolli inerenti al livello di Rete in INTERNET Internet Protocol (IP) Internet Control Message Protocol (ICMP) Address Resolution Protocol (ARP) Reverse Address Resolution Protocol (RARP) Protocolli di routing: OSPF, EGP, RIP

  20. Il pacchetto IP

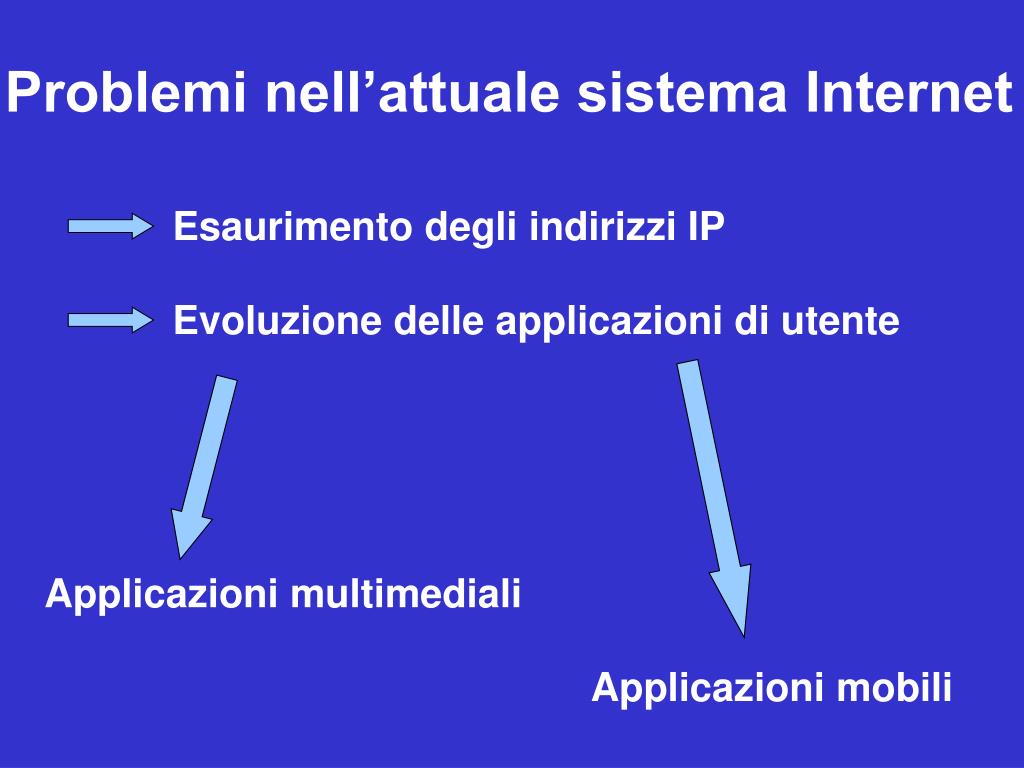

  21. Applicazioni multimediali Applicazioni mobili Problemi nell’attuale sistema Internet Esaurimento degli indirizzi IP Evoluzione delle applicazioni di utente

  22. Protocolli di Internetworkingemergenti in INTERNET Mobile IP ReSerVation Protocol (RSVP) Internet Protocol vers.6 (IPv6) Multi Protocol Label Switching (MPLS) ………

  23. dati app dati TCP segment ip ip tcp app dati IP datagram ip ip tcp app dati Ethernet frame Message nesting nell’Architettura TCP/IP dati app tcp eth eth

  24. PRO & CONTRO L’ARCHITETTURA TCP/IP Protocolli largamente usati Modello di riferimento dipendente dai protocolli

  25. Macrolezione 1: Architetture Protocolli e Servizi
