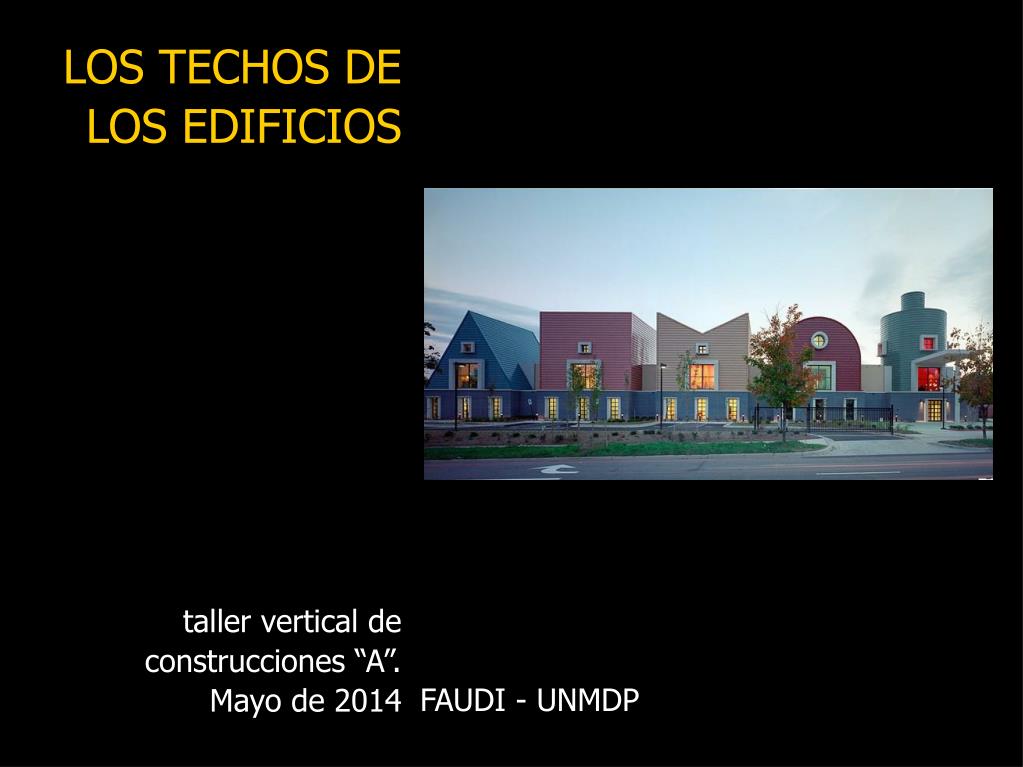

  1. LOS TECHOS DE LOS EDIFICIOS taller vertical de construcciones “A”.Mayo de 2014 FAUDI - UNMDP

  2. TALLER@ NUESTRA PROPUESTA promover en los estudiantes habilidades, estrategias y la regulación del propio aprendizajeentender al edificio como un sistema de funciones que se concreta a través de materiales y tecnologíadesarrollar diseño constructivo – diseño tecnológicoacompañar el proceso de diseño: imaginar – representar

  3. PROCESO DE APRENDIZAJE TRABAJO PRACTICO UNICO

  4. LOS TECHOS DE LOS EDIFICIOS ST. COLETTA SCHOOL, EEUU - 2006 MICHAEL GRAVES & ASSOCIATES

  5. EL TECHO AMPLITUD DEL CONCEPTO

  6. EL TECHO del latín tectum y este del verbo tegere: cubrirr, ocultar , proteger ETIMOLOGÍA

  7. EL TECHO Conjunto de elementos que conforman la parte superior de un edificio, que lo cubre y cierra Se compone por un sistema estructural y una cubierta DEFINICÓN

  8. abrigoseguridadsímbolo LOS TECHOS DE LOS EDIFICIOS CONFORT

  9. función: el edificio como un sistema de funciones que se concreta a través de materiales y tecnología interacción entre dos partes respuesta de los materiales o partes del edificio solicitación del medio

  10. función mecánica función hidrófuga función térmica función higrotérmica función acústica

  11. FUNCIÓN MECÁNICA SOLICITACIÓN Cargas RESPUESTA Estructura del techo análisis de cargas diagramas de deformaciones predimensionado rigidización vinculación con los apoyos

  12. FUNCIÓN MECÁNICA SOLICITACIÓN • cargas • gravitatorias • peso propio • sobrecargas • viento • presión • succión • nieve • sismo • Normas CIRSOC 101, 103, 301

  13. FUNCIÓN MECÁNICA ESTRUCTURA DE TECHO • diseñada para trabajar a • compresión • cañón corrido • cúpula • compresión - tracción • reticulados bidimensionales • reticulados tridimensionales • flexión • lineal vigas • superficial losa adoptamos en C1

  14. TECHO INCLINADO CON ESTRUCTURA DE CABIOS CASA REHABILITADA EN TOLEDO, ESPAÑA MARIANO VALLEJO Y SARA ROMERO

  15. TECHO INCLINADO CON ESTRUCTURA DE CABIOS CASA TROPICAL, BRASIL CAMARIM ARQUITECTOS

  16. TECHO INCLINADO CON ESTRUCTURA DE PERFILES DE HIERRO CASA G. MURILLO, COSTA RICA 2011 LUIS DIEGO BARAHONA

  17. TECHO INCLINADO CON ESTRUCTURA DE VIGAS Y CORREAS CASA EN PRAIA DO BONETE, BRASIL - 2011 PEDRO SAITO

  18. TECHO INCLINADO CON ESTRUCTURA DE VIGAS Y CORREAS CASA KLEYER, ALEMANIA LIN ARCHITECTS

  19. TECHO PLANO DE HORMIGÓN CASA KLEYER, ALEMANIA LIN ARCHITECTS

  20. TECHO PLANO DE HORMIGÓN CASA EN VTE. LOPEZ, ARGENTINA 2005 BAK ARQUITECTOS

  21. MATERIALIDAD MADERA • es la más utilizada para techos inclinados • especies madereras de bosque imp.: pino eliottis eucalipto saligna • medidas comerciales: secciones: 2”x4”/6”/8”/10” largos: por pie, max. 4.88m. secciones y largos mayores: MLE • predimensionado: h=l/20 sep. c/60cm. • superficie de rigidización tablado machimbre placas

  22. MATERIALIDAD METAL • p. conformados en caliente (extrucción) los más usadas: doble T, U, L se denominan por sección y altura, ejemplo: PNI 12 largo: 12 metros predimensionado h=l/40, sep. c/60 • p. conformados en frío (chapa doblada) los más usadas: C, U, tubos se denominan por sección y altura, ejemplo: PGC 20 largo: 12 metros predimensionado: h=l/20, sep. c/60 placa de rigidización: PMF - OSB

  23. MATERIALIDAD HORMIGÓN • viguetas pretensadas sección constante armadura variable (serie) largo: múltiplos de 10 cm. hasta 720 separación cada 50 cm. • bloques poliestireno expandido cerámica roja hormigón liviano • capa de compresión hormigón colado “in situ” armadura Ø6 c/25 espesor: 5 cm.

  24. FUNCIÓN HIDRÓFUGA SOLICITACIÓN presencia de agua en estado líquido energía sinética capilaridad gravedad • RESPUESTA • impedir el ingreso de agua al interior • ¡no a las patologías en los edificios! • disolución, corrrosión, putrefacción de materiales • aumento de conductibilidad térmica del cerramiento • aparición de agentes biológicos

  25. FUNCIÓN HIDRÓFUGA CUBIERTA • pendientes mínimas • barrera fidrófuga • protección por diseño • escurrimiento de agua de lluvia • encuentros interferencias

  26. FUNCIÓN HIDRÓFUGA PENDIENTES MÍNIMAS • Tejuelas 70% • Tejas cerámicas 40% • Chapas metálicas 11% • Cubiertas planas 2%

  27. FUNCIÓN HIDRÓFUGA BARRERA HIDRÓFUGA • Construcción húmeda membrana asfáltica membrana líquida • Construcción seca (barrera secundaria) fieltro asfáltico membrana de fibras de polipropileno sujetas por bulines

  28. FUNCIÓN HIDRÓFUGA POTECCIÓN POR DISEÑO ESCURRIMIENTO DE AGUA DE LLUVIA ENCUENTROS E INTERFERENCIAS • aleros • superposición de elementos • solape piezas según vientos predominantes • libre escurrimiento • canalizado • tanque de reserva de agua • ventilaciones • embudos • encuentro entre faldones • encuentro con muros

  29. FUNCIÓN ACÚSTICA SOLICITACIÓN presencia de ruido exterior presencia de ruido interior RESPUESTA aislar del ruido exterior absorber los ruidos del interior

  30. FUNCIÓN ACÚSTICA 55 db CONFORT (OMS) CONFORT ACÚSTICO

  31. FUNCIÓN ACÚSTICA SOLICITACIÓN • fuente emisora • trasmisión • ruidos aéreos • ruidos de impacto • reverberación • reflexión • absorción

  32. FUNCIÓN ACÚSTICA RESPUESTA • Aislación confort según uso comedor 50 Db dormitorio 30Db • cubierta pesada • aislación por masa • cubierta liviana • aislación por masa resorte masa • Absorción • confort TR (tiempo en que se • gastan 60 Db). Casa: 0.5 segundos • absorción de los materiales de terminación de la cara interior

  33. FUNCIÓN ACÚSTICA CUANTIFICACIÓN • Aislación por peso ley de masas • Aislación diferencia de pesos específicos • masa – resorte - masa • Absorción • verificación del TR para diferentes frecuencias http://tallerac1.files.wordpress.com/2013/09/aislacic3b3n-masas-2013.xls http://tallerac1.files.wordpress.com/2013/09/reverberancia-2013.xls

  34. FUNCIÓN TÉRMICA SOLICITACIÓN Diferencia de temperatura interior (confort) - exterior RESPUESTA Aislación térmica

  35. FUNCIÓN TÉRMICA AISLACIÓN TÉRMICA • cálculo de globalidad térmica • G=Σ superficies x materialidad + Ra • volumen • conductibilidad de cerramiento • relación opaco – vidriado • relación superficie – volumen • renovaciones de aire • Conductibilidad térmica del techo K= 1 _ Σ rsi + espesores x λ + rse

  36. FUNCIÓN HIGROTÉRMICA CUANTIFICACIÓN http://tallerac1.files.wordpress.com/2013/08/iramg-2012-v5.xls

  37. FUNCIÓN HIGROTÉRMICA SOLICITACIÓN presencia de agua en estado gaseoso • RESPUESTA • diseñar locales ventilados • diseñar el techo con una transmitancia térmica (K) menor a la admisible para la zona bioclimática del edificio • impedir la condensación intersticial verificar exactamente colocar barrera de vapor • evitar los puentes térmicos

  38. FUNCIÓN HIGROTÉRMICA • BV CUBIERTAS CON RIESGO DE CONDENSACIÓN INTERSTICIAL CUBIERTAS SIN RIESGO DE CONDENSACIÓN INTERSTICIAL

  39. FUNCIÓN HIGROTÉRMICA CUANTIFICACIÓN http://tallerac1.files.wordpress.com/2013/08/iramk-tallera-c1-2013.xlsx http://tallerac1.files.wordpress.com/2013/08/iram_11601-1.pdf

  40. BIBLIOGRAFIA • Normas CIRSOC • Normas IRAM • Registro INTI de materiales para la construcción, Instituto Nacional de Tecnología • Industrial. • Manual práctico de construcción, Arq. Jaime Nisnovich • Apuntes de Obra, Arq. Norberto Cussi • Arte de proyectar en arquitectura, Neufert • Cómo funciona un Edificio, Edward Allen • Cirugía de casas, Rodolfo Livingston • Manual de construcciones de estructura ligeras de madera, COFAN (Comisión Forestal de América del N.) • Manual La construcción de viviendas de madera CORMA (Corporación chilena de la madera) • Construcción en madera, Arq. Miguel Hanono • Fascículos Cerro Negro, Hector Scerbo • Cómputo y presupuestos, Chandías. • Fichas de cátedra C1 Taller@ UNMDP • Fichas de cátedra C1 Taller@ UMORON www.shap.com.ar www.cerbelupreficsrl.com.ar www.estisoldigital.com.ar www.acindar.com.ar www.adbarbieri.com www.maderera.com.ar www.tyvek.com www.losa.com www.loimar.com www.pizarrasexclusivas.com.ar www.iraola-srl.com.ar www.tejas-asothella.com www.aluoest.com.ar www.curia.com.ar www.eternit.com.ar www.tallerac1.worpress.com
