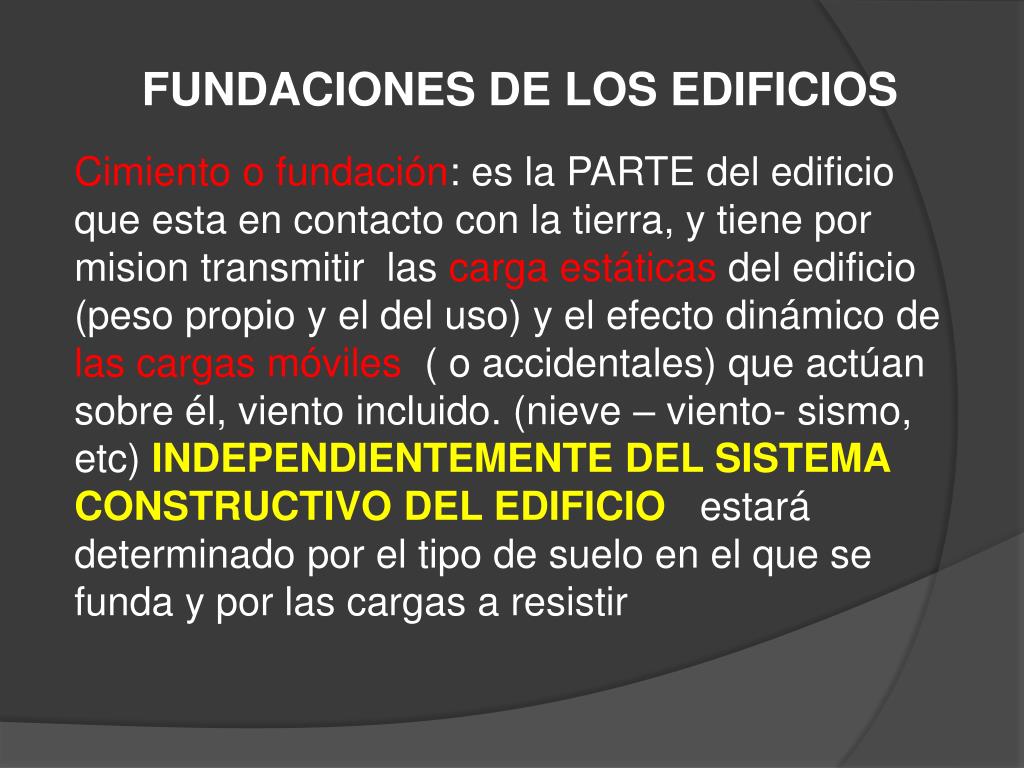

  1. FUNDACIONES DE LOS EDIFICIOS Cimiento o fundación: es la PARTE del edificio que esta en contacto con la tierra, y tiene por mision transmitir las carga estáticas del edificio (peso propio y el del uso) y el efecto dinámico de las cargas móviles ( o accidentales) que actúan sobre él, viento incluido. (nieve – viento- sismo, etc) INDEPENDIENTEMENTE DEL SISTEMA CONSTRUCTIVO DEL EDIFICIO estará determinado por el tipo de suelo en el que se funda y por las cargas a resistir

  2. La carga hace que el suelo se deforme, se hunda y es exigencia primordial que los asientos de las distintas partes de una fundación sean compatibles con la resistencia general de la construcción. ES PREFERIBLE QUE TODO EL EDIFICIO SE HUNDA Y QUE NO HAYA ASENTAMIENTOS DIFERENCIALES. La elección de un tipo de cimiento depende de múltiples factores : las condiciones de las capas subyacentes en profundidad, el propio tamaño del cimiento, la distancia relativa entre basamentos próximos, la presencia de edificios existentes o a construir en un futuro DE ALLI LA NECESIDAD DE HACER EL ESTUDIO DE SUELOS

  3. Los sistemas de cimentación pueden ser agrupados en seis grandes categorías: 1- Fundaciones superficiales o directas 2- Fundaciones profundas o por pozos 3- Fundaciones indirectas o por pilotes 4- Fundaciones hidráulicas 5- Fundaciones por consolidación 6- Subfundaciones o submuraciones

  4. Una fundación se llama superficial o directa cuando el plano de asiento de los cimientos se encuentra a poca profundidad. Son las zapatas corridas o aisladas Cuando el plano de asiento se encuentra tan profundo que solo puede ser alcanzado mediante trabajos especiales de mucha dificultad y costo, la fundación se llama profunda o por pozos romanos, por ser este el medio mas corriente de realizarla. ( El Shopping o los subtes en Bs. As ) A veces ni siquiera hay plano de asiento, la fundación se opera desde la superficie, hincando largas estructuras que trabajan de punta o por fricción: es el pilotaje o fundación indirectaque luego se unen unos a otros con vigas

  5. ZAPATAS AISLADAS

  6. PLATEA DE FUNDACION

  7. POZOS ROMANOS

  8. PILOTES DE FUNDACION

  9. HINCADO DE PILOTES

  10. CONSOLIDACION POR COMPRESION
