  1. Combustion (1ère partie) Notions

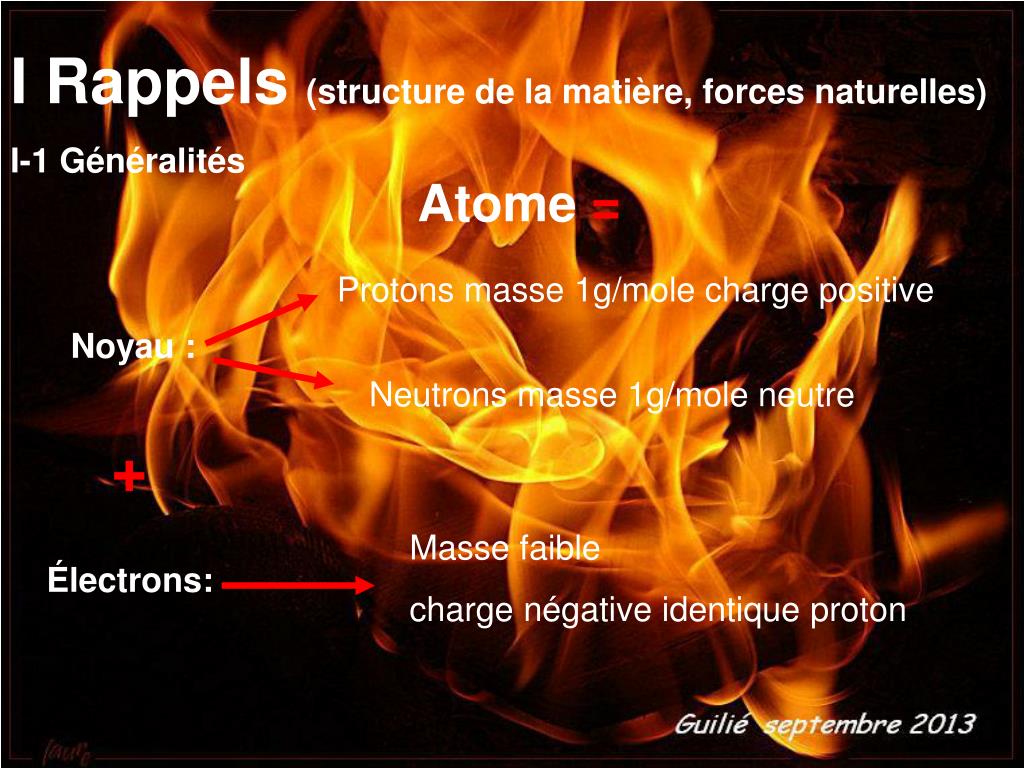

  2. I Rappels (structure de la matière, forces naturelles) I-1 Généralités Atome = Protons masse 1g/mole charge positive Noyau : Neutrons masse 1g/mole neutre + Masse faible charge négative identique proton Électrons:

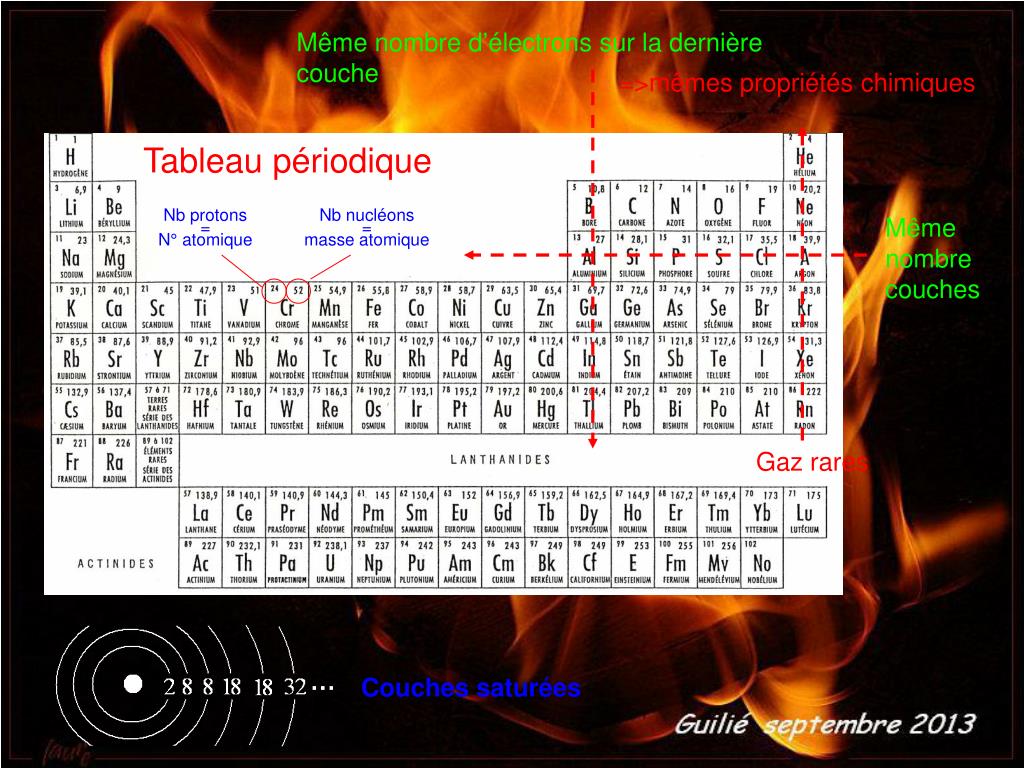

  3. Même nombre d’électrons sur la dernière couche =>mêmes propriétés chimiques Tableau périodique Nb protons = N° atomique Nb nucléons = masse atomique Même nombre couches Gaz rares Couches saturées

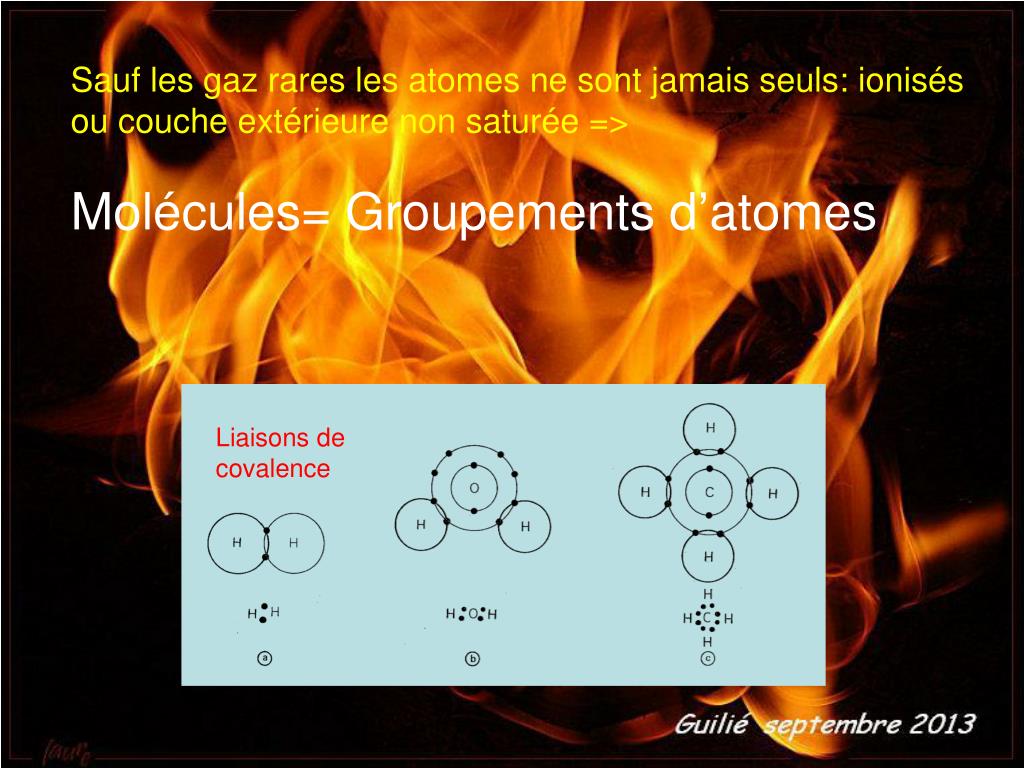

  4. Sauf les gaz rares les atomes ne sont jamais seuls: ionisés ou couche extérieure non saturée => Molécules= Groupements d’atomes Liaisons de covalence

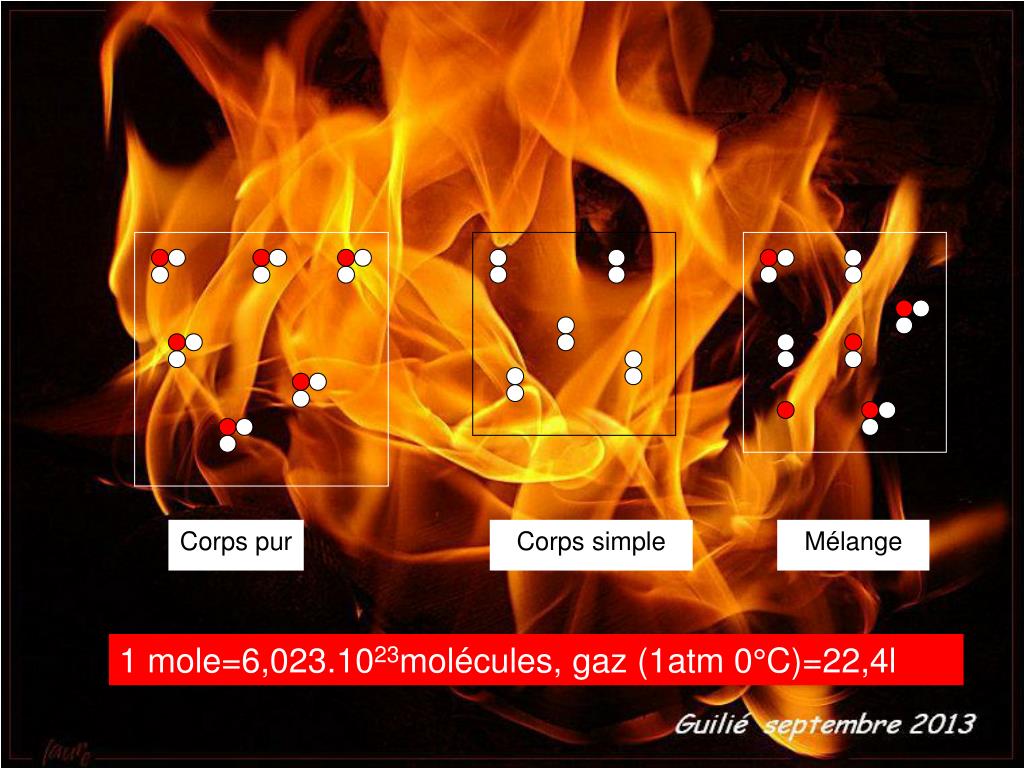

  5. Corps pur Corps simple Mélange 1 mole=6,023.1023molécules, gaz (1atm 0°C)=22,4l

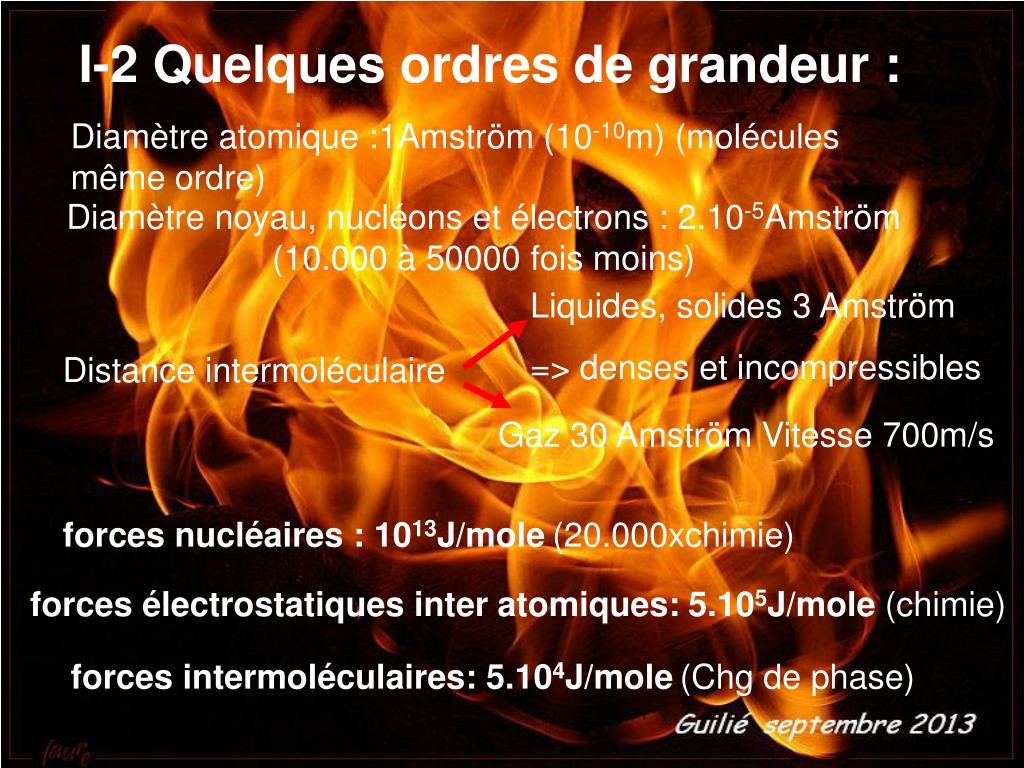

  6. I-2 Quelques ordres de grandeur : Diamètre atomique :1Amström (10-10m) (molécules même ordre) Diamètre noyau, nucléons et électrons : 2.10-5Amström (10.000 à 50000 fois moins) Liquides, solides 3 Amström => denses et incompressibles Distance intermoléculaire Gaz 30 Amström Vitesse 700m/s forces nucléaires : 1013J/mole(20.000xchimie) forces électrostatiques inter atomiques: 5.105J/mole (chimie) forces intermoléculaires: 5.104J/mole(Chg de phase)

  7. Avant: -stable Après: +stable II Équations chimiques globales mavant=maprès 3C+1O+1OO  1COO+1C+1CO 3C+O+O2CO2+C+CO

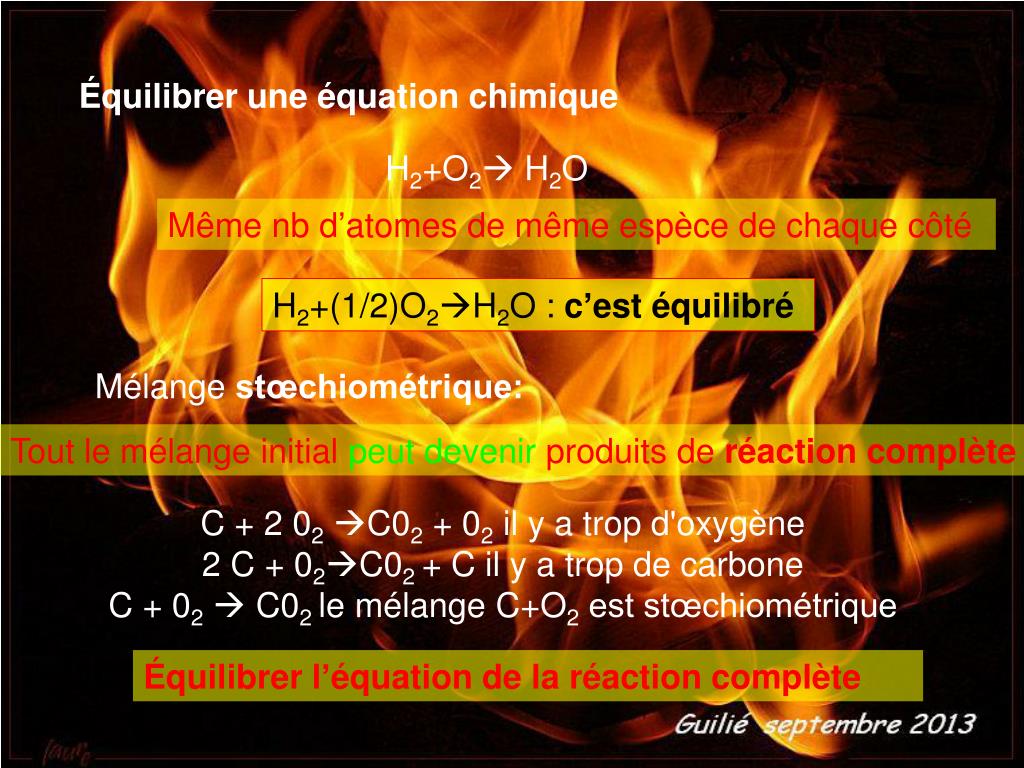

  8. Équilibrer une équation chimique H2+O2 H2O Même nb d’atomes de même espèce de chaque côté H2+(1/2)O2H2O : c’est équilibré Mélange stœchiométrique: Tout le mélange initial peut devenir produits de réaction complète C + 2 02C02 + 02 il y a trop d'oxygène 2 C + 02C02 + C il y a trop de carbone C + 02  C02 le mélange C+O2 est stœchiométrique Équilibrer l’équation de la réaction complète

  9. II-2 Dosage: Équilibrons: CxHy + O2  CO2 + H2O CxHy + (x + y/4) O2x CO2 + (y/2) H2O Q comburant Pouvoir comburivore = , Q combustible Liquide ou solide Gaz

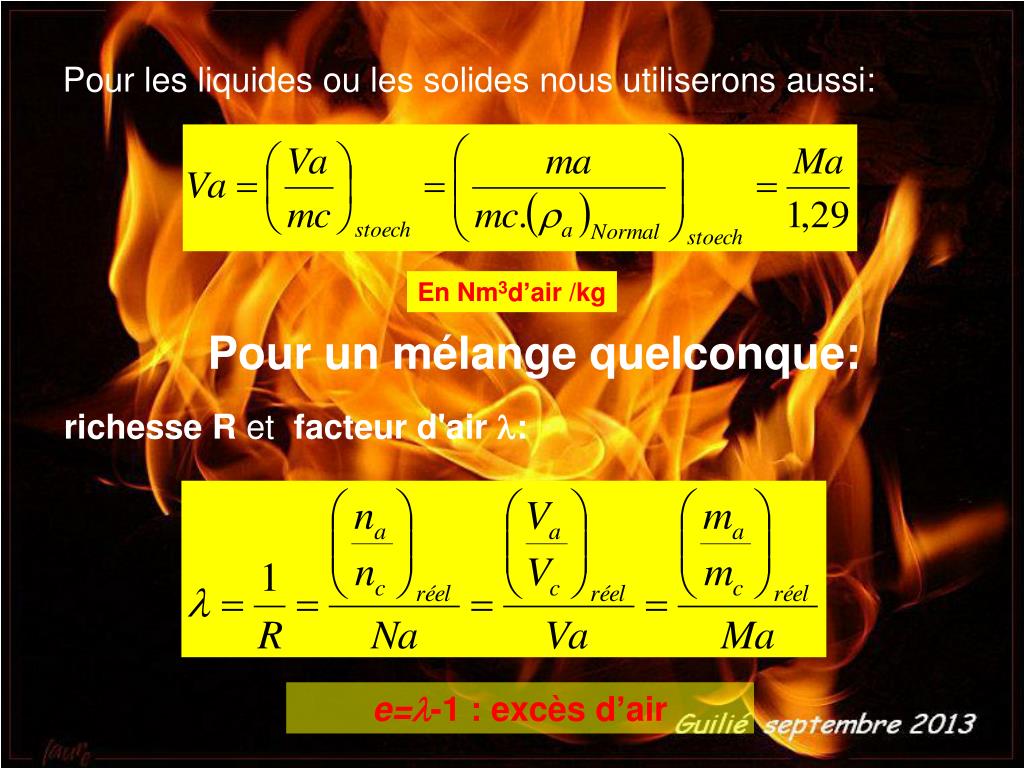

  10. Pour les liquides ou les solides nous utiliserons aussi: En Nm3d’air /kg Pour un mélange quelconque: richesse R et facteur d'air l: e=l-1 : excès d’air

  11. Combustionsd'hydrocarbures dans l’air CxHy + (O2 + 3,77 N2)  CO2 + H2O + N2 CxHy + (x+ y/4) (O2 + 3,77 N2) xCO2 + (y/2) H2O + 3,77 (x +y/4)N2 diluant Combustibles gazeux Combustibles liquides ou solides

  12. Alcanes : x=n, y=2n+2 => Ma alcanes ~ 15 Généralisation: c,h,s,o teneurs pondérales

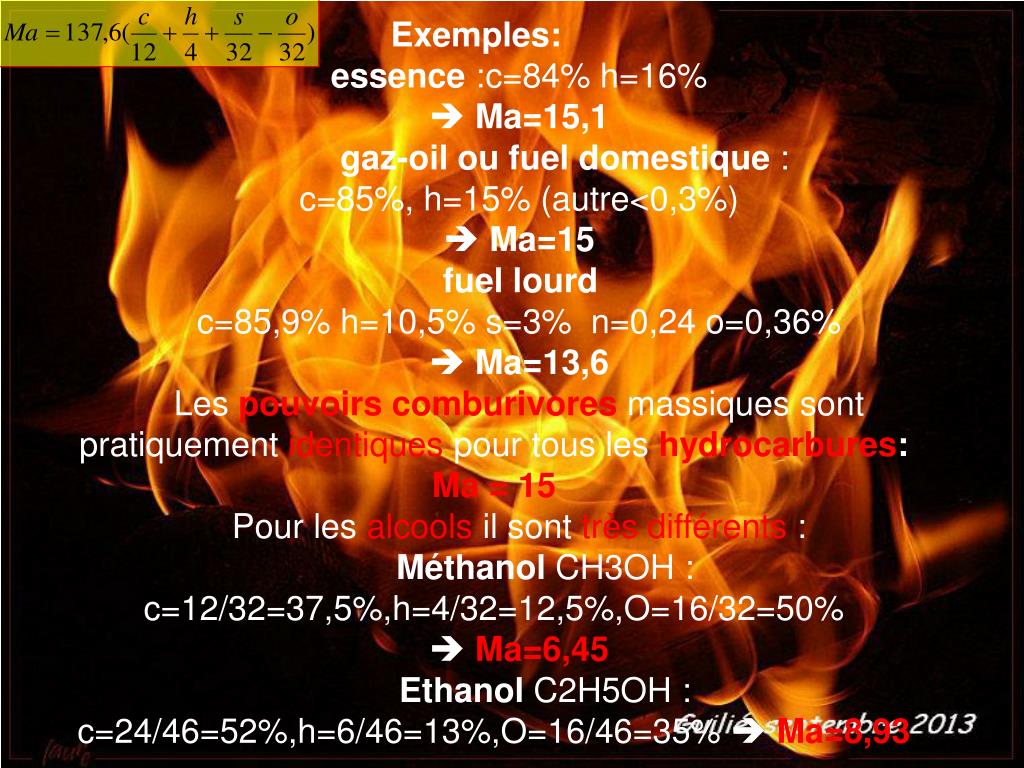

  13. Exemples: essence : c=84% h=16% Ma=15,1 gaz-oil ou fuel domestique : c=85%, h=15% (autre<0,3%) Ma=15 fuel lourd c=85,9% h=10,5% s=3% n=0,24 o=0,36% Ma=13,6 Les pouvoirs comburivores massiques sont pratiquement identiques pour tous les hydrocarbures: Ma = 15 Pour les alcools il sont très différents : Méthanol CH3OH : c=12/32=37,5%,h=4/32=12,5%,O=16/32=50% Ma=6,45 Ethanol C2H5OH : c=24/46=52%,h=6/46=13%,O=16/46=35% Ma=8,93

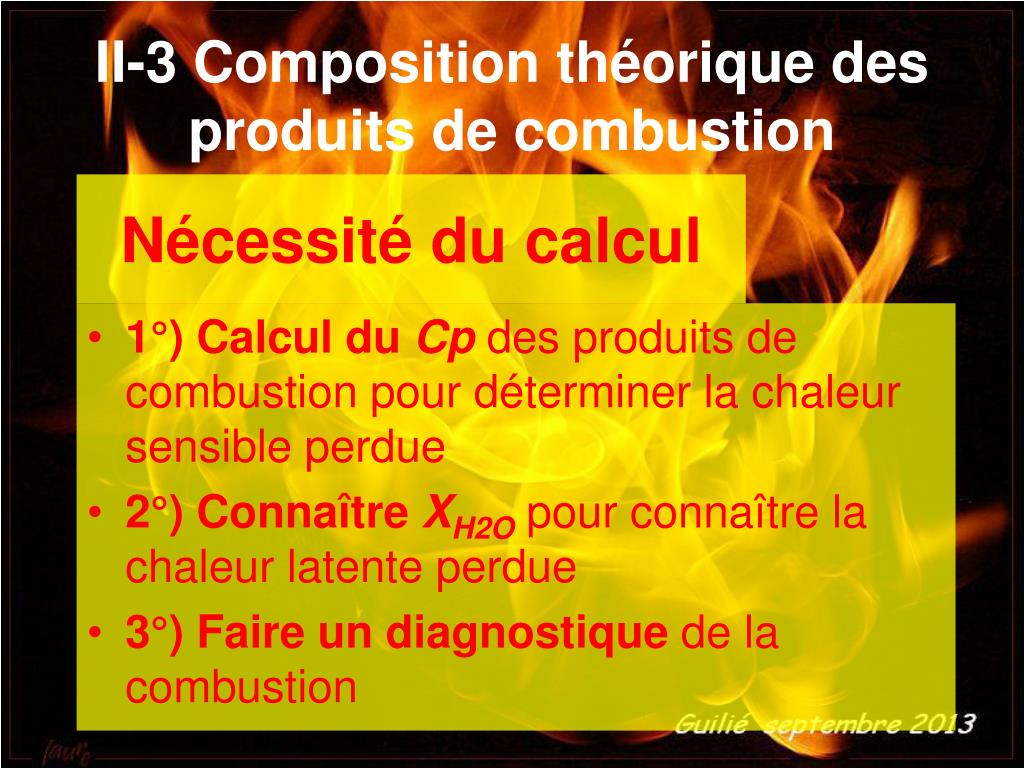

  14. II-3 Composition théorique des produits de combustion Nécessité du calcul • 1°) Calcul du Cp des produits de combustion pour déterminer la chaleur sensible perdue • 2°) Connaître XH2Opour connaître la chaleur latente perdue • 3°) Faire un diagnostique de la combustion

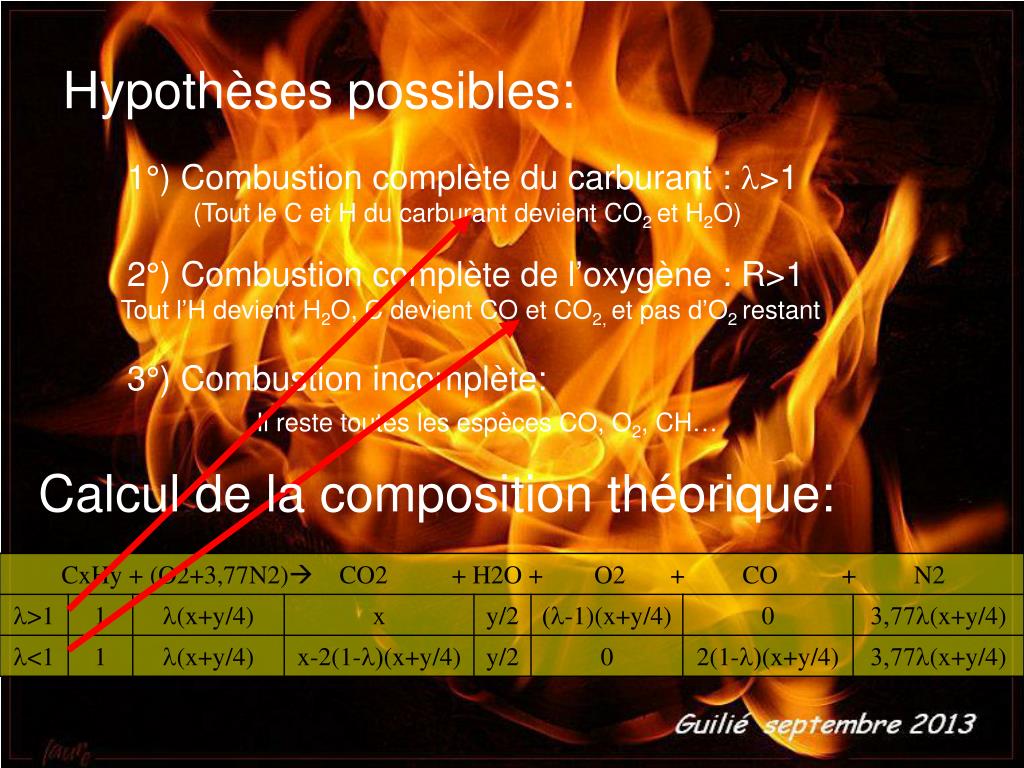

  15. Hypothèses possibles: 1°) Combustion complète du carburant : l>1 (Tout le C et H du carburant devient CO2 et H2O) 2°) Combustion complète de l’oxygène : R>1 Tout l’H devient H2O, C devient CO et CO2, et pas d’O2 restant 3°) Combustion incomplète: Il reste toutes les espèces CO, O2, CH… Calcul de la composition théorique:

  16. Diagrammes d’équilibre Le calcul est identique au précédent (hypothèse 2) mais: • Ilya de l’hydrogène dans les fumées • On suppose qu’il existe une réaction d’équilibre (gaz à l’eau): • Cet équilibre est conservé à basse température (trempe des produits de combustion)

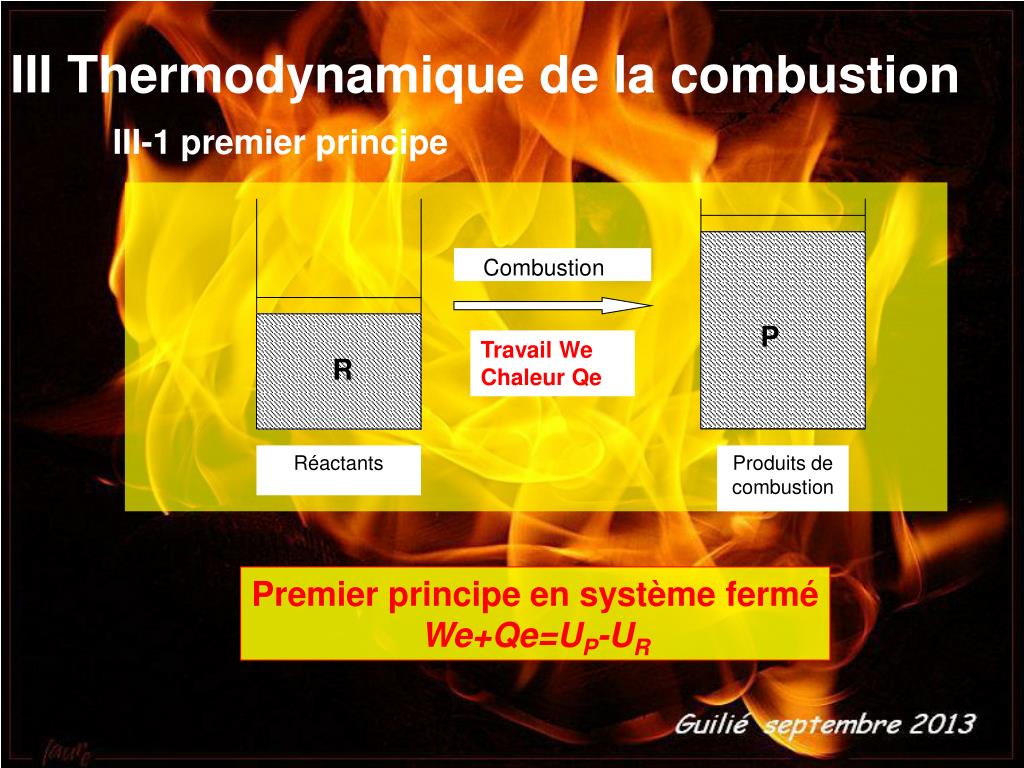

  17. Combustion P Travail We Chaleur Qe R Réactants Produits de combustion III Thermodynamique de la combustion III-1 premier principe Premier principe en système fermé We+Qe=UP-UR

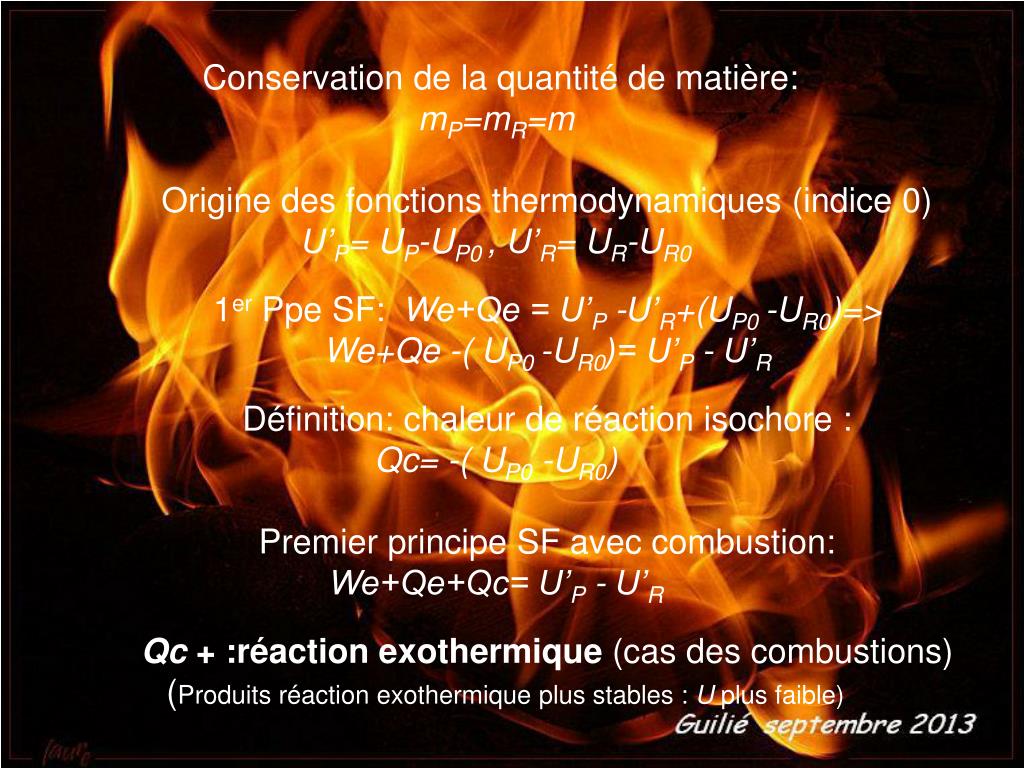

  18. Conservation de la quantité de matière: mP=mR=m Origine des fonctions thermodynamiques (indice 0) U’P= UP-UP0 , U’R= UR-UR0 1er Ppe SF: We+Qe = U’P -U’R+(UP0 -UR0)=> We+Qe -( UP0 -UR0)= U’P - U’R Définition: chaleur de réaction isochore : Qc= -( UP0 -UR0) Premier principe SF avec combustion: We+Qe+Qc= U’P - U’R Qc + :réaction exothermique (cas des combustions) (Produits réaction exothermique plus stables : U plus faible)

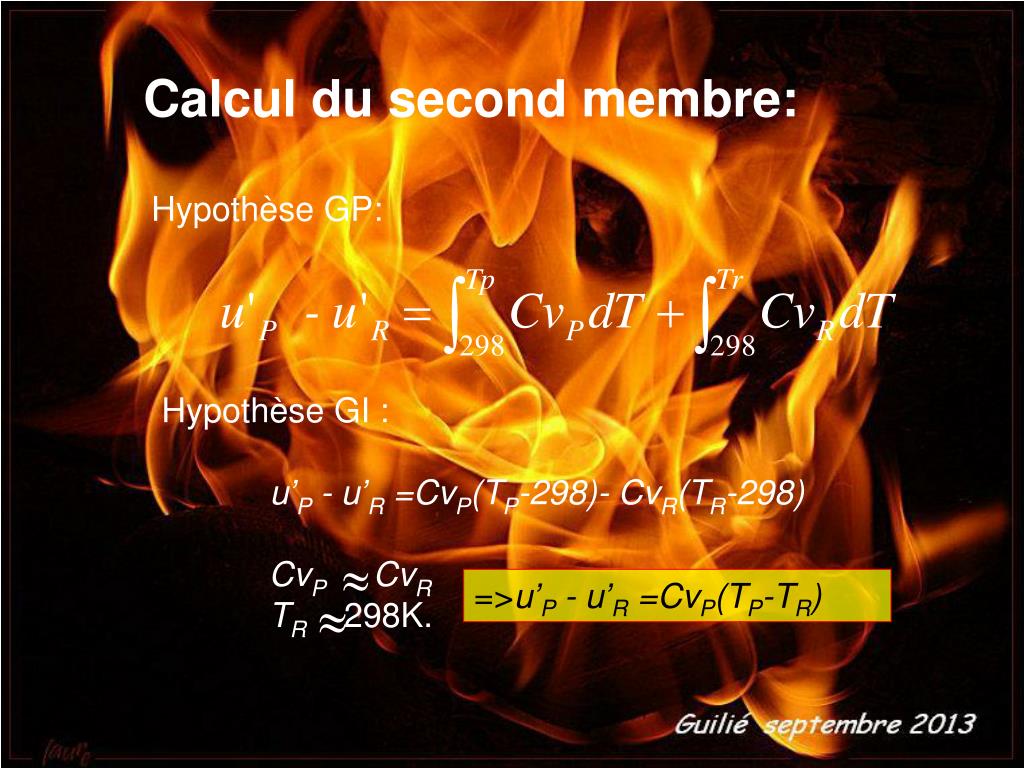

  19. Calcul du second membre: Hypothèse GP: Hypothèse GI : u’P - u’R =CvP(TP-298)- CvR(TR-298) CvPCvR TR 298K. =>u’P - u’R =CvP(TP-TR)

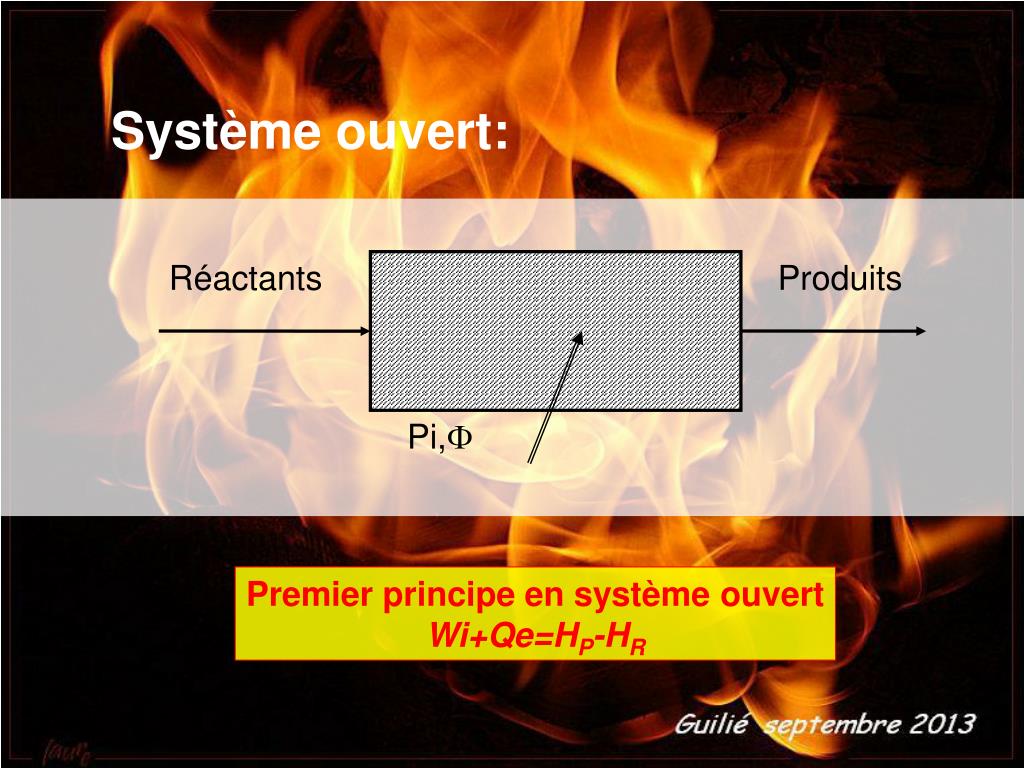

  20. Réactants Produits Pi,F Système ouvert: Premier principe en système ouvert Wi+Qe=HP-HR

  21. On pose H'R=HR-HR0 et H'P=HP-HP0 HR0et HP0 enthalpies de réf. des gaz frais et produits de combustion La chaleur de réaction isobare. Q’c=-(HP0 - HR0) Le premier principe système ouvert avec combustion: Wi+Qe+Q'c=DH'+DEp+DEc Sous forme de puissance et en généralisant : Pi+F+Pc=Sqms(h’s+eps+ecs)-Sqme(h’e+epe+ece)

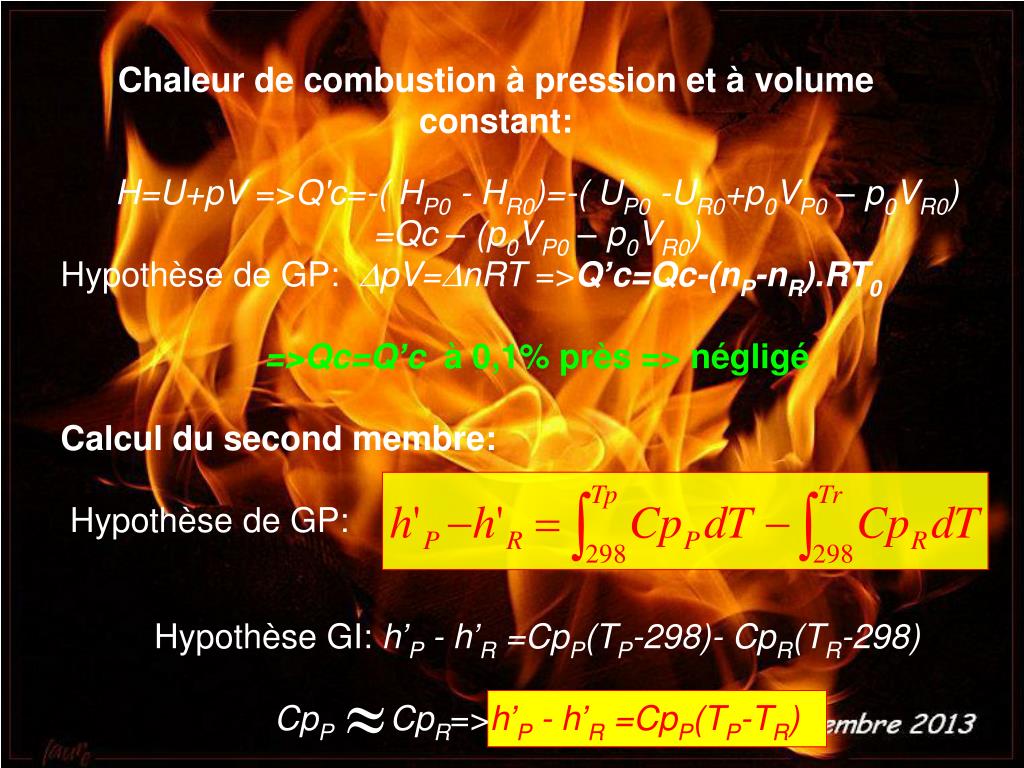

  22. Chaleur de combustion à pression et à volume constant: H=U+pV =>Q'c=-( HP0 - HR0)=-( UP0 -UR0+p0VP0 – p0VR0) =Qc – (p0VP0 – p0VR0) Hypothèse de GP: DpV=DnRT =>Q’c=Qc-(nP-nR).RT0 =>Qc=Q’c à 0,1% près => négligé Calcul du second membre: Hypothèse de GP: Hypothèse GI: h’P - h’R =CpP(TP-298)- CpR(TR-298) CpP CpR=>h’P - h’R =CpP(TP-TR)

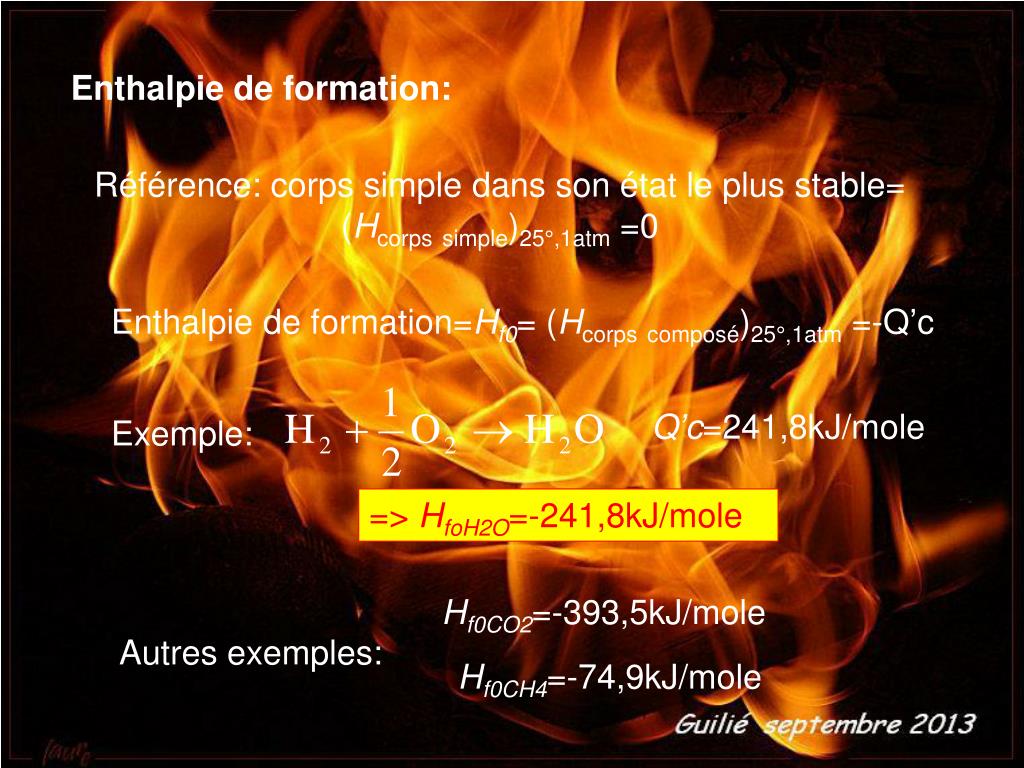

  23. Enthalpie de formation: Référence: corps simple dans son état le plus stable= (Hcorpssimple)25°,1atm =0 Enthalpie de formation=Hf0= (Hcorpscomposé)25°,1atm =-Q’c Q’c=241,8kJ/mole Exemple: => HfoH2O=-241,8kJ/mole Hf0CO2=-393,5kJ/mole Autres exemples: Hf0CH4=-74,9kJ/mole

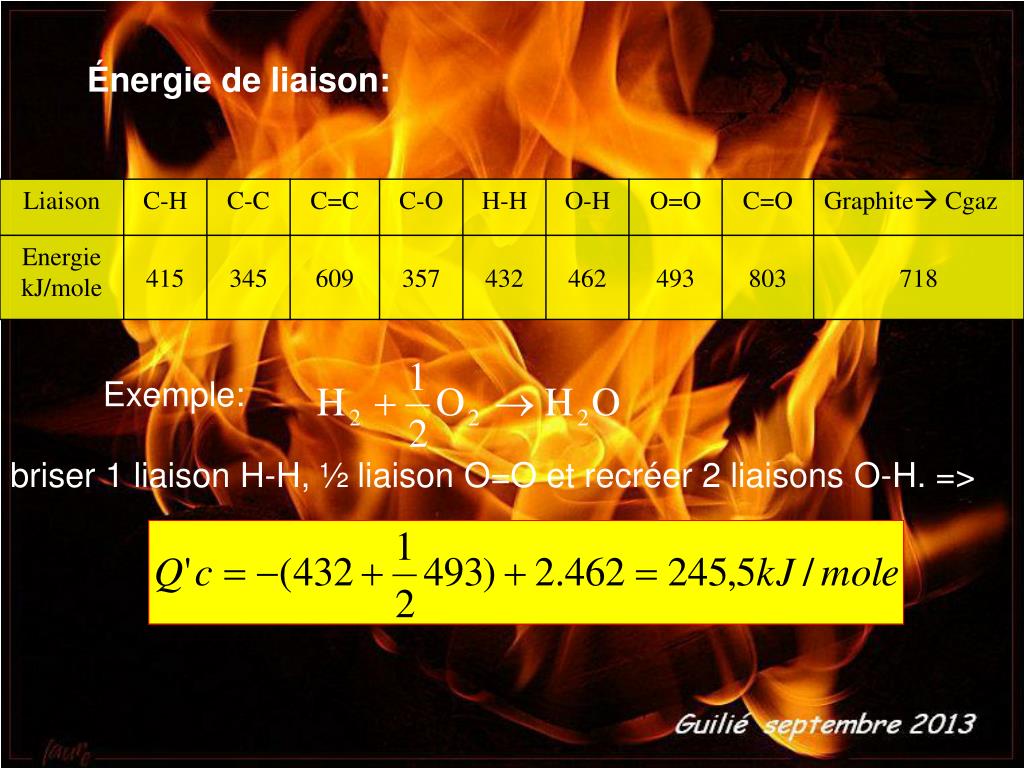

  24. Énergie de liaison: Exemple: briser 1 liaison H-H, ½ liaison O=O et recréer 2 liaisons O-H. =>

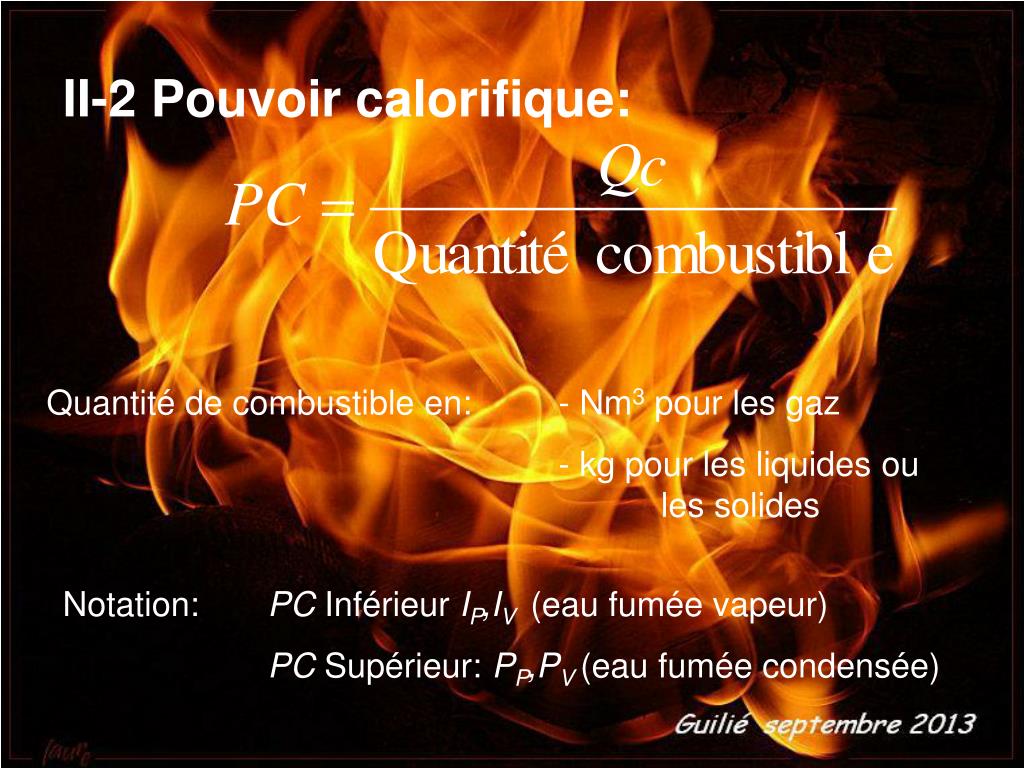

  25. II-2 Pouvoir calorifique: Quantité de combustible en: - Nm3 pour les gaz - kg pour les liquides ou les solides Notation: PC Inférieur IP,IV (eau fumée vapeur) PC Supérieur: PP,PV (eau fumée condensée)

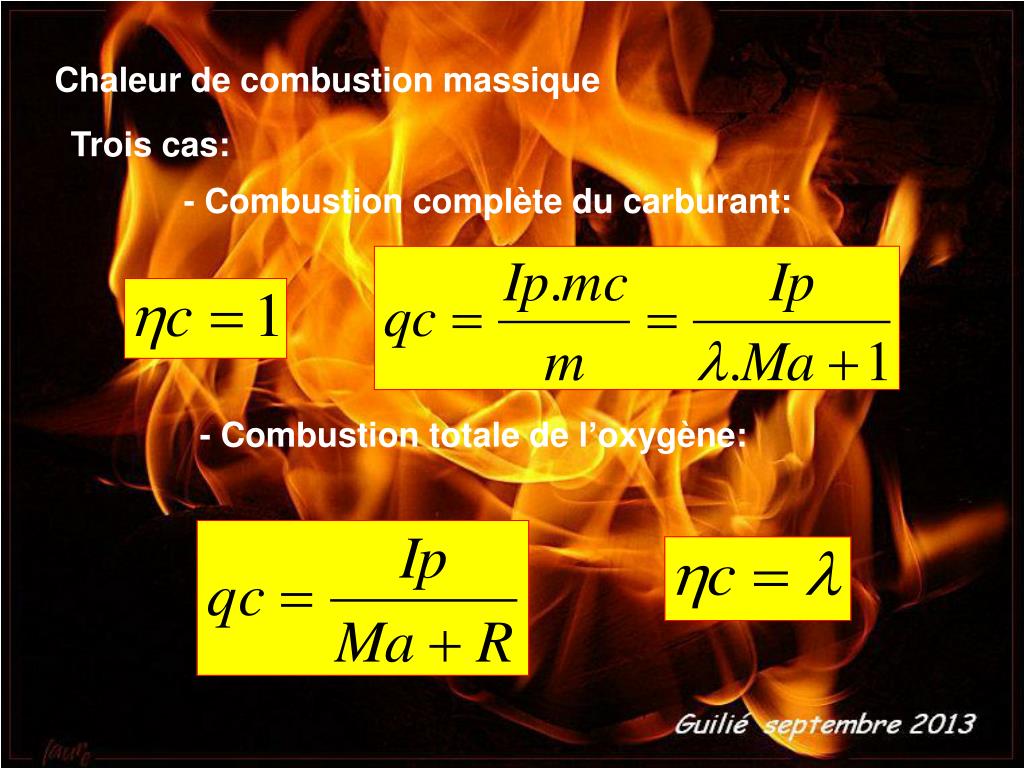

  26. Chaleur de combustion massique Trois cas: - Combustion complète du carburant: - Combustion totale de l’oxygène:

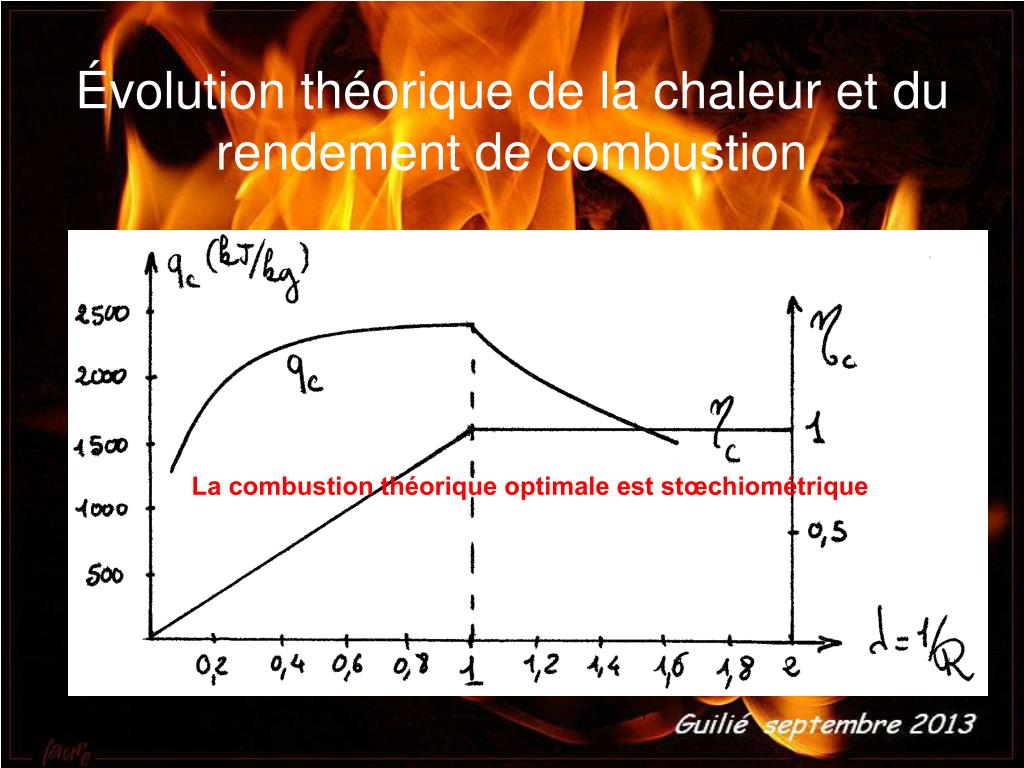

  27. Évolution théorique de la chaleur et du rendement de combustion La combustion théorique optimale est stœchiométrique

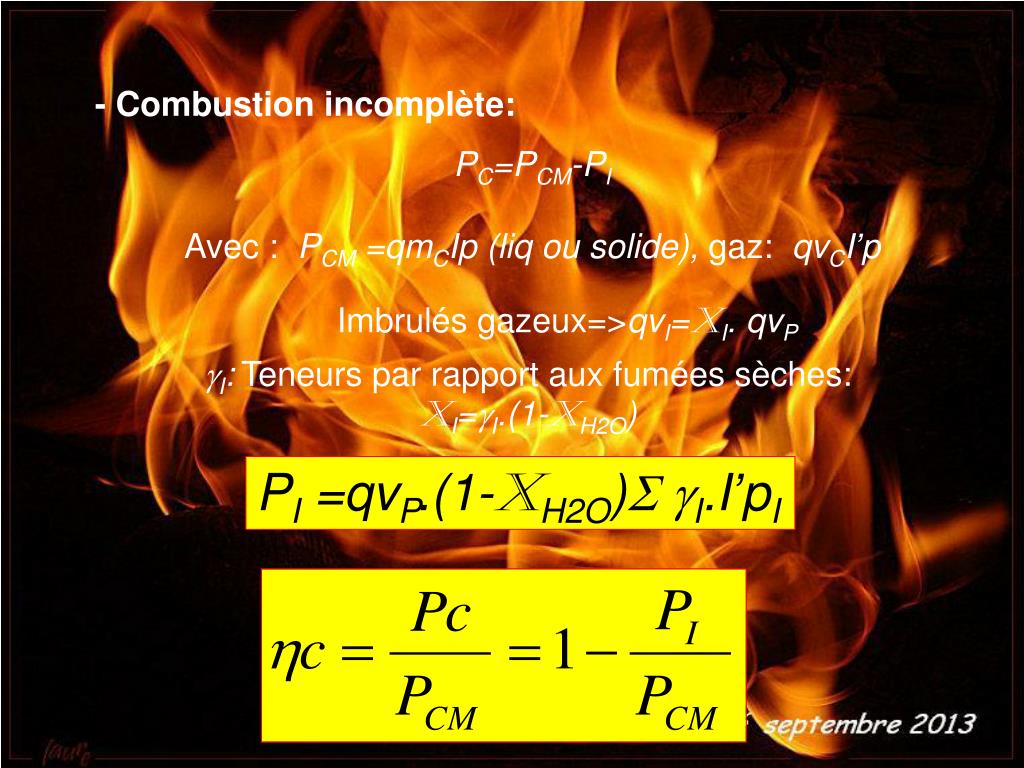

  28. - Combustion incomplète: PC=PCM-PI Avec : PCM =qmCIp (liq ou solide), gaz: qvCI’p Imbrulés gazeux=>qvI=XI. qvP gI:Teneurs par rapport aux fumées sèches: XI=gI.(1-XH2O) PI =qvP.(1-XH2O)SgI.I’pI

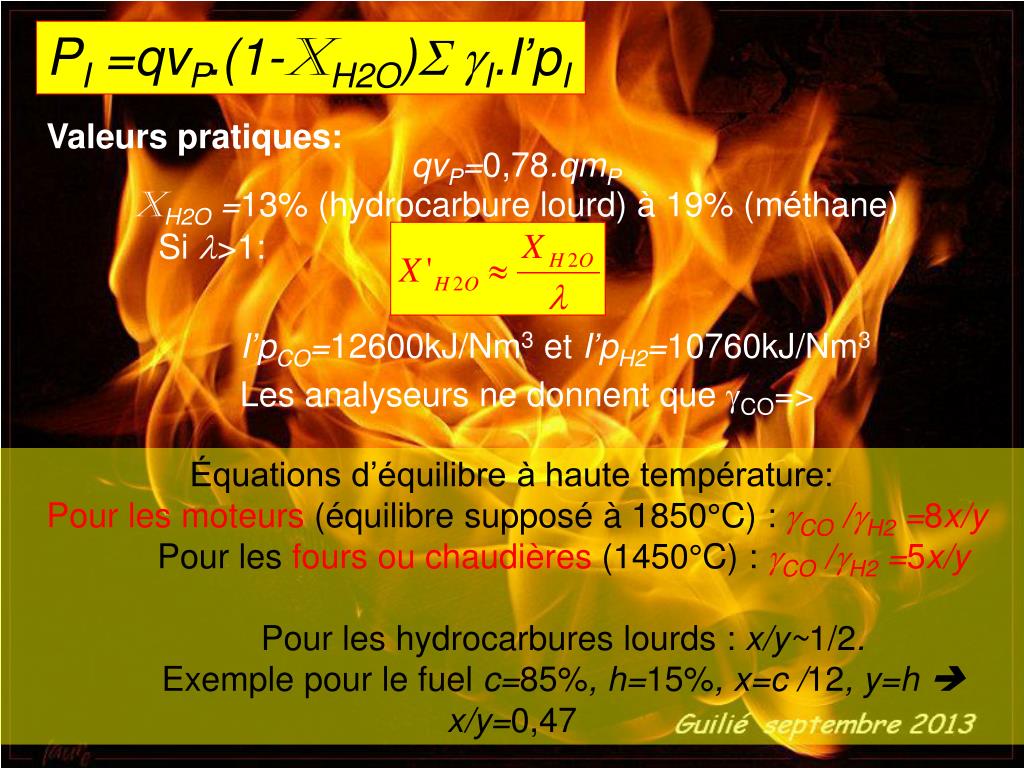

  29. PI =qvP.(1-XH2O)SgI.I’pI Valeurs pratiques: qvP=0,78.qmP XH2O =13% (hydrocarbure lourd) à 19% (méthane) Si l>1: I’pCO=12600kJ/Nm3 et I’pH2=10760kJ/Nm3 Les analyseurs ne donnent que gCO=> Équations d’équilibre à haute température: Pour les moteurs (équilibre supposé à 1850°C) :gCO /gH2 =8x/y Pour les fours ou chaudières (1450°C) : gCO /gH2 =5x/y Pour les hydrocarbures lourds : x/y~1/2. Exemple pour le fuel c=85%, h=15%, x=c /12, y=h  x/y=0,47
