1 / 33

Rustfrit st l

rian
Télécharger la présentation

Rustfrit st l

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

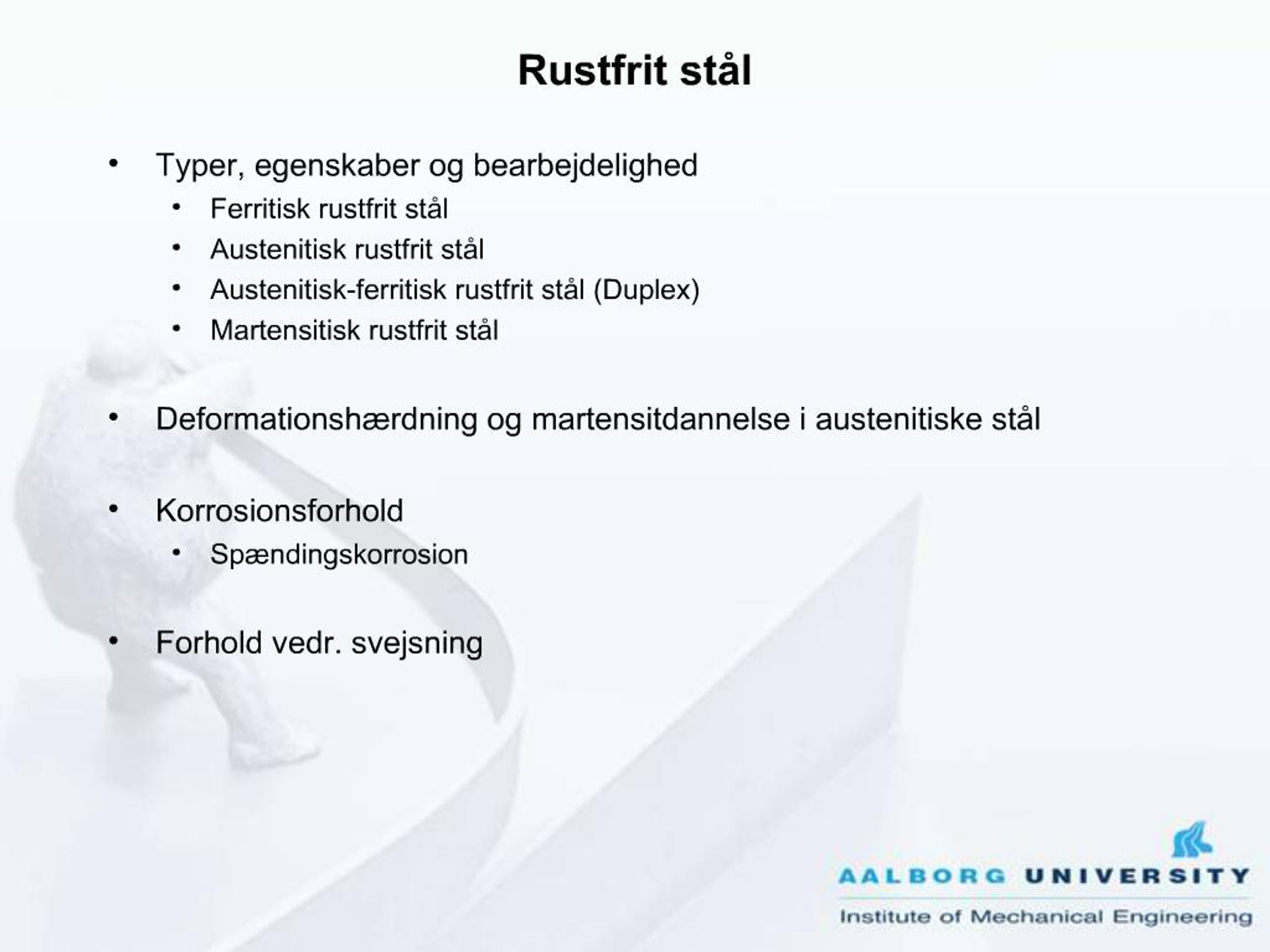

    1. Rustfrit stl Typer, egenskaber og bearbejdelighed Ferritisk rustfrit stl Austenitisk rustfrit stl Austenitisk-ferritisk rustfrit stl (Duplex) Martensitisk rustfrit stl Deformationshrdning og martensitdannelse i austenitiske stl Korrosionsforhold Spndingskorrosion Forhold vedr. svejsning

    2. Rustfrit stls korrosionsmodstand ligger i kromen Krom danner en stabil. Tt og fastsiddende oxidfilm, som hindrer yderligere korrosion

    3. Rustfri stl typer

    4. Binre Fe-Cr og Fe-Ni-fasediagrammer

    5. Termiske data

    6. Ferritiske og martensitiske stl Eksempel p ferritisk og martensitisk rustfrit stl Ferritisk : AISI 430 17% Cr 0.08% C Martensitisk: AISI 440 17% Cr 0.8%Mo 0.7% C

    7. Austenitiske stl og duplex stl

    8. Schaeffler diagram til svejsemetalstruktur

    9. Mekaniske egenskaber Austenit gitteret (fcc) er karakteriseret ved let aktiverbare slipplaner derfor ser man ingen sprd brud i austenitten

    11. Prisudvikling

    12. Rustfrit stl Typer, egenskaber og bearbejdelighed Ferritisk rustfrit stl Austenitisk rustfrit stl Austenitisk-ferritisk rustfrit stl (Duplex) Martensitisk rustfrit stl Deformationshrdning og martensitdannelse i austenitiske stl Korrosionsforhold Spndingskorrosion Forhold vedr. svejsning

    13. Deformationsinduceret martensit Austenit i 18-8 rustfrit stl (AISI 304) er termodynamisk ustabil ved stuetemperatur, men omdannelsen hindres kinetisk. Md30 : Temperatur hvor 50% austenit er omdannet til martensit ved en deformation p 30%

    14. Deformationsinduceret martensit 2

    15. Deformationsinduceret martensit

    16. Temperaturen indflydelse p arbejdskurven for AISI304

    17. Deformationsinduceret martensit Martensitdannelse er meget afhngig af Temperatur Kemisk sammenstning

    18. Deformationsinduceret martensit i dybtrkning

    19. Revnedannelse i metastabil austenitisk rustfrit stl

    20. Rustfrit stl Typer, egenskaber og bearbejdelighed Ferritisk rustfrit stl Austenitisk rustfrit stl Austenitisk-ferritisk rustfrit stl (Duplex) Martensitisk rustfrit stl Deformationshrdning og martensitdannelse i austenitiske stl Korrosionsforhold Spndingskorrosion Forhold vedr. svejsning

    21. Pitting p rustfrit stl

    22. Pitting p hjtlegerede rustfri stl

    23. Spaltekorrosion i rustfrit stl Jo dybere og snvrere spalte jo strre tilbjelighed til spaltekorrosion Lav pH, hj kloridkoncentration ger korrosionshastigheden i spalten Kan ilttilfrslen hindres til de frie overflader kan spaltekorrosionen hindres

    24. Spndingskorrosion i rustfrit stl

    25. Spndingskorrosion

    27. Rustfrit stl Typer, egenskaber og bearbejdelighed Ferritisk rustfrit stl Austenitisk rustfrit stl Austenitisk-ferritisk rustfrit stl (Duplex) Martensitisk rustfrit stl Deformationshrdning og martensitdannelse i austenitiske stl Korrosionsforhold Spndingskorrosion Forhold vedr. svejsning

    28. Forhold vedr. svejsning Generelt for alle typer Sensibilisering Beskyttelse mod oxidation Specifikt for typerne Ferritisk generelt for alle ferritiske typer Tilbjelige til kornvkst ? ringe sejhed Anvend lille varmeinput Semiferritiske: 10-14% Cr Forvarmning: 200-300C Evt udgldning ved 800C for at undg sensibilisering Helferritiske ELI-stl: >17% Cr & lavt kulstof Ingen forvarmning Efterflgende varmebehandling undvendig

    29. Sensibilisering - korngrnsekorrosion i rustfrit stl Forekommer i forbindelse med opvarmning af rustfrit stl f.eks. Ved svejsning Kan evt. forekomme i stbegods Kan undgs ved at anvende stl med lavt kulstofindhold (type L) eller stabiliserede (typer med Ti eller Nb)

    30. Sensibilisering - 2

    31. Sensibilisering 3 austenitisk og ferritisk stl

    32. Sensibilisering 4 Imdegelse af sensibilisering ved austenitiske rustfrie stl <0,02% C : ELC-stl ingen risiko for sensibilisering <0,05% C : LC-stl - Lille risiko benyt lille varmeinput kl ned til stuetemperatur mellem hver streng Anvend stabiliserede stl dog ikke lige s sikkert som ELC-stl Udgldning ved 1050-1100C og efterflgende bratkling Imdegelse af sensibilisering ved ferritiske stl Anvend ELI-stl (<0.03%C + stabiliseret med Ti f.eks. 1.4521) Evt. udgldning ved 700-800C Imdegelse af sensibilisering ved duplex Anvend ELI-stl Udgldning ved 1020-1120C og efterflgende bratkling (kun visse legeringer)

    33. Selektiv oxidation af rustfrit stl Ved opvarmning af stl til >200C vil krom diffundere ud i passivfilmen og efterlade et kromfattigt omrde under filmen. Dette kromfattige omrde vil have nedsat korrosionsmodstand Forholdsregler Beskyttelsesgas Evt. Aktiv gas hydrogen kun til de austenitiske Anlbning mrkere end halmgul br fjernes kemisk (bejdsning) eller mekanisk (glasblsning, slibning)

    34. velser for gr.17 Opgeveregning Tirsdag den 26.februar Aluminiumslegeringer

More Related
