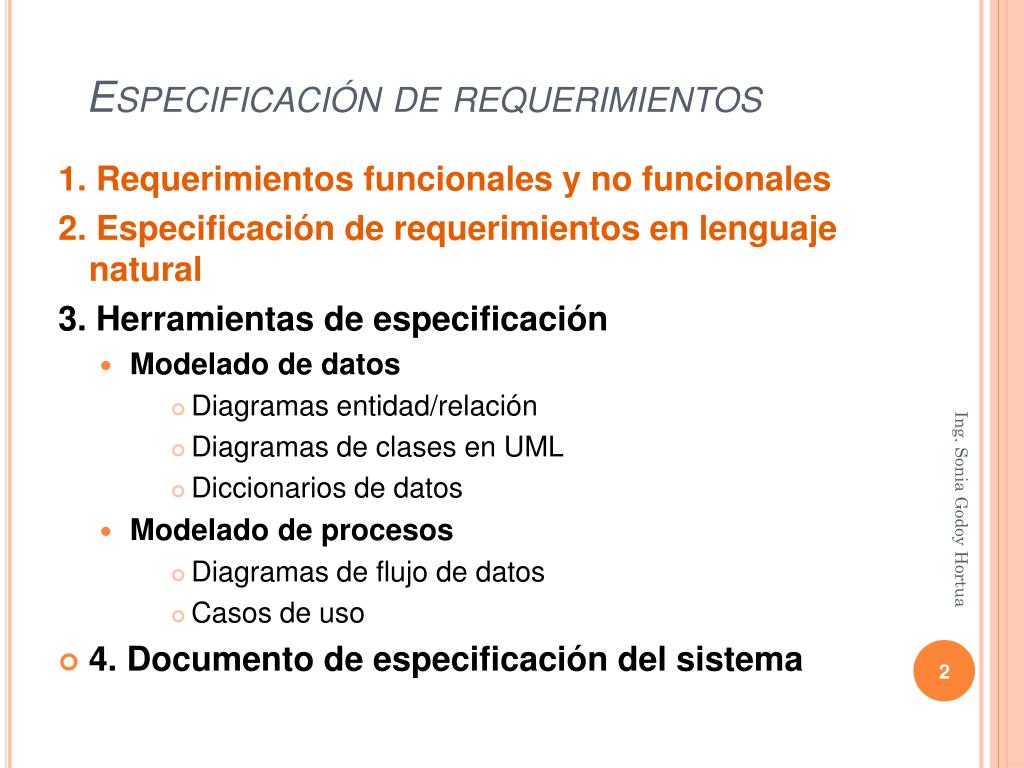

Especificación de requerimientos. 1. Requerimientos funcionales y no funcionales 2. Especificación de requerimientos en lenguaje natural 3. Herramientas de especificación Modelado de datos Diagramas entidad/relación Diagramas de clases en UML Diccionarios de datos

Télécharger la présentation

Especificación de requerimientos

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Especificación de requerimientos 1. Requerimientos funcionales y no funcionales 2.Especificación de requerimientos en lenguaje natural 3. Herramientas de especificación • Modelado de datos • Diagramas entidad/relación • Diagramas de clases en UML • Diccionarios de datos • Modelado de procesos • Diagramas de flujo de datos • Casos de uso • 4. Documento de especificación del sistema Ing. Sonia Godoy Hortua

  2. Documento de especificación del sistema 1. Definición del problema 2. Descripción funcional (lista de requerimientos funcionales) 3. Restricciones (requerimientos no funcionales) 4. Diagramas de flujo de datos 5. Modelo de datos (diagrama E/R, o diagrama de clases UML) 6. Diccionario de datos 7. Casos de uso 8. Documentos adicionales (p.ej. modelos de informes y formularios) Ing. Sonia Godoy Hortua

  3. Diagramas de Casos de Uso

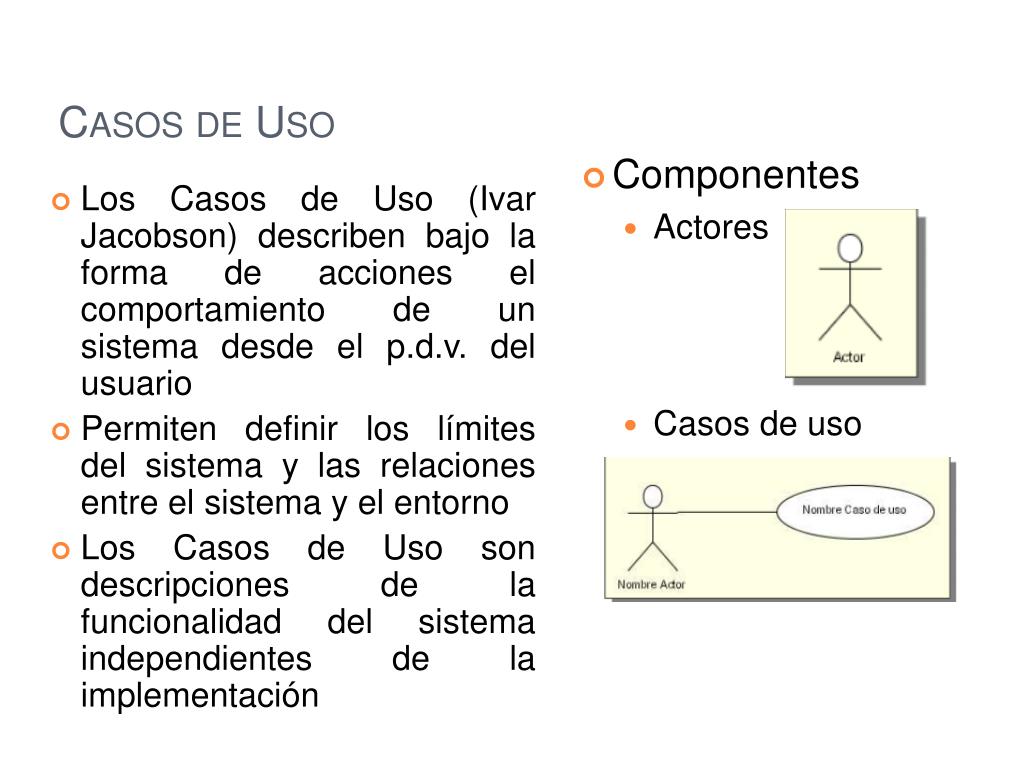

  4. Los Casos de Uso (Ivar Jacobson) describen bajo la forma de acciones el comportamiento de un sistema desde el p.d.v. del usuario Permiten definir los límites del sistema y las relaciones entre el sistema y el entorno Los Casos de Uso son descripciones de la funcionalidad del sistema independientes de la implementación Casos de Uso • Componentes • Actores • Casos de uso

  5. Se definen cuatro tipos de relación : Comunicación Inclusión: una instancia del Caso de Uso origen incluye también el comportamiento descrito por el Caso de Uso destino <<include>> reemplazó al denominado <<uses>> Casos de Uso: Relaciones

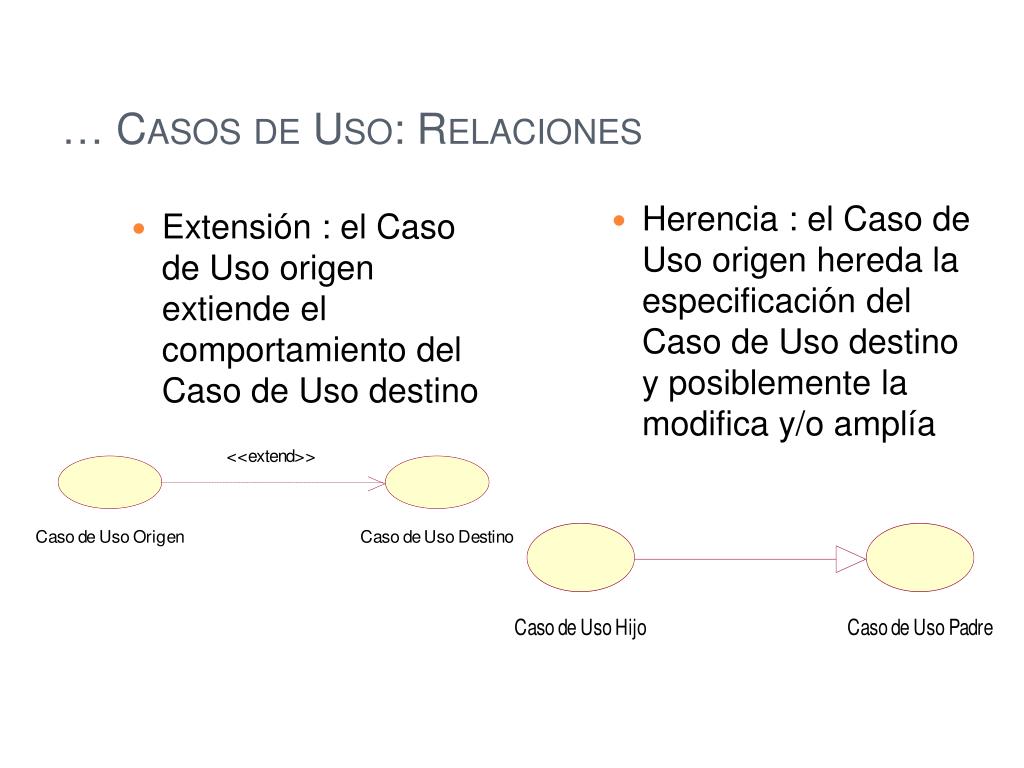

  6. Extensión: el Caso de Uso origen extiende el comportamiento del Caso de Uso destino Herencia: el Caso de Uso origen hereda la especificación del Caso de Uso destino y posiblemente la modifica y/o amplía … Casos de Uso: Relaciones

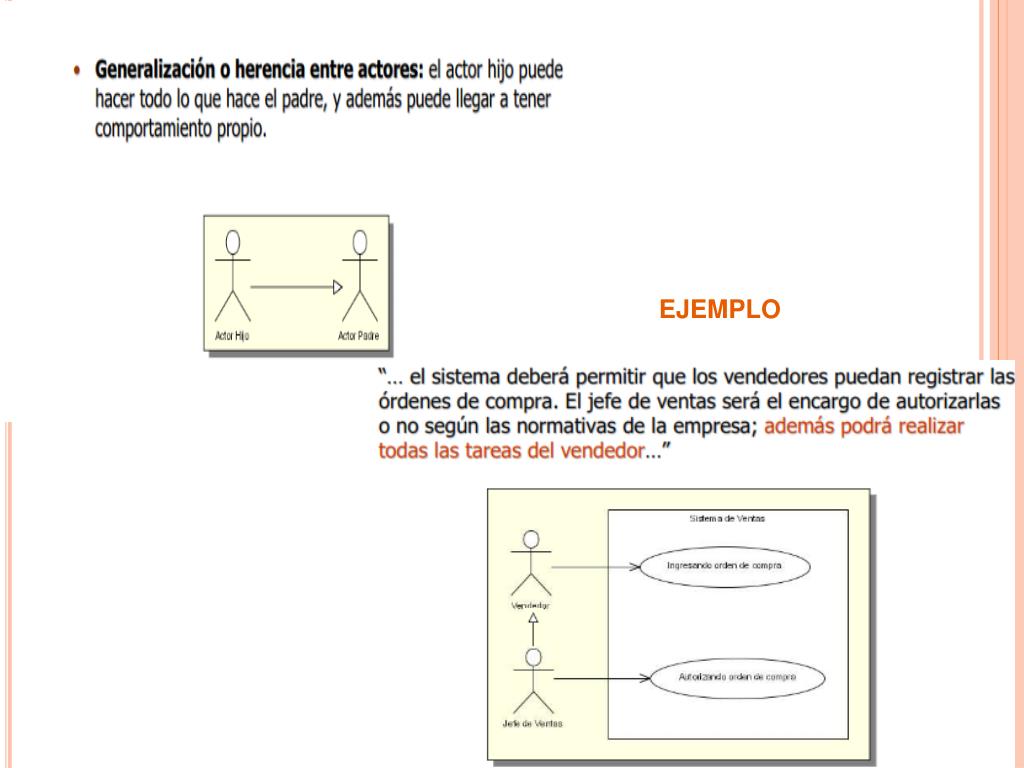

  7. EJEMPLO

  8. … Casos de Uso: Relaciones • Ejemplo:

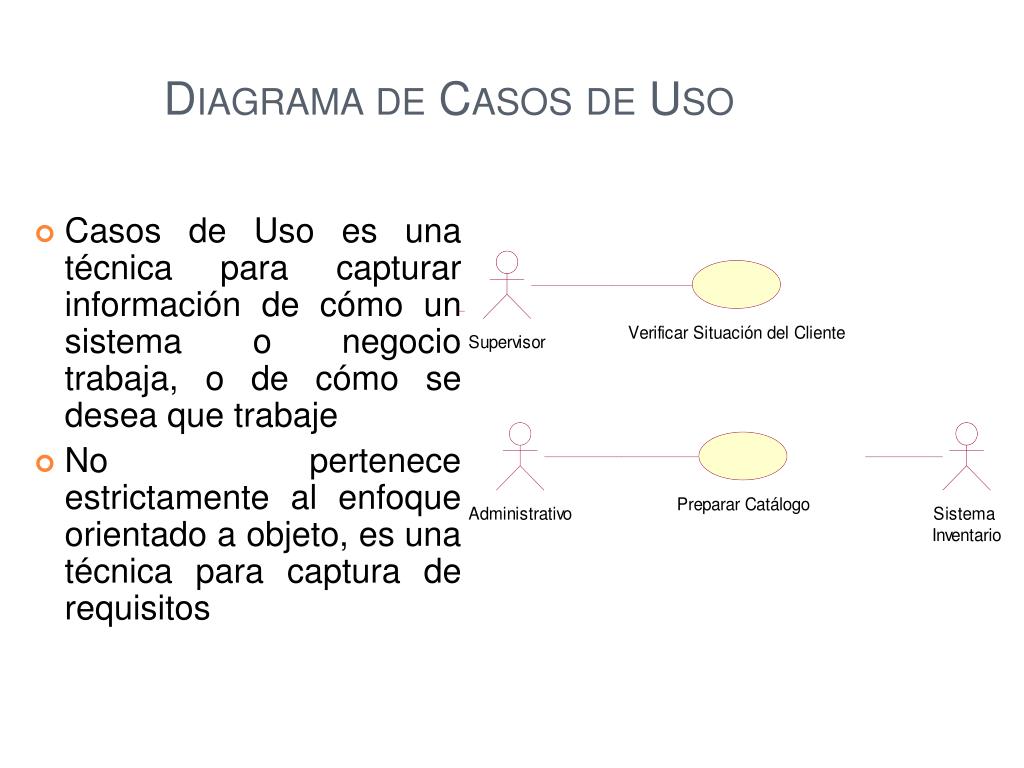

  9. Diagrama de Casos de Uso • Casos de Uso es una técnica para capturar información de cómo un sistema o negocio trabaja, o de cómo se desea que trabaje • No pertenece estrictamente al enfoque orientado a objeto, es una técnica para captura de requisitos

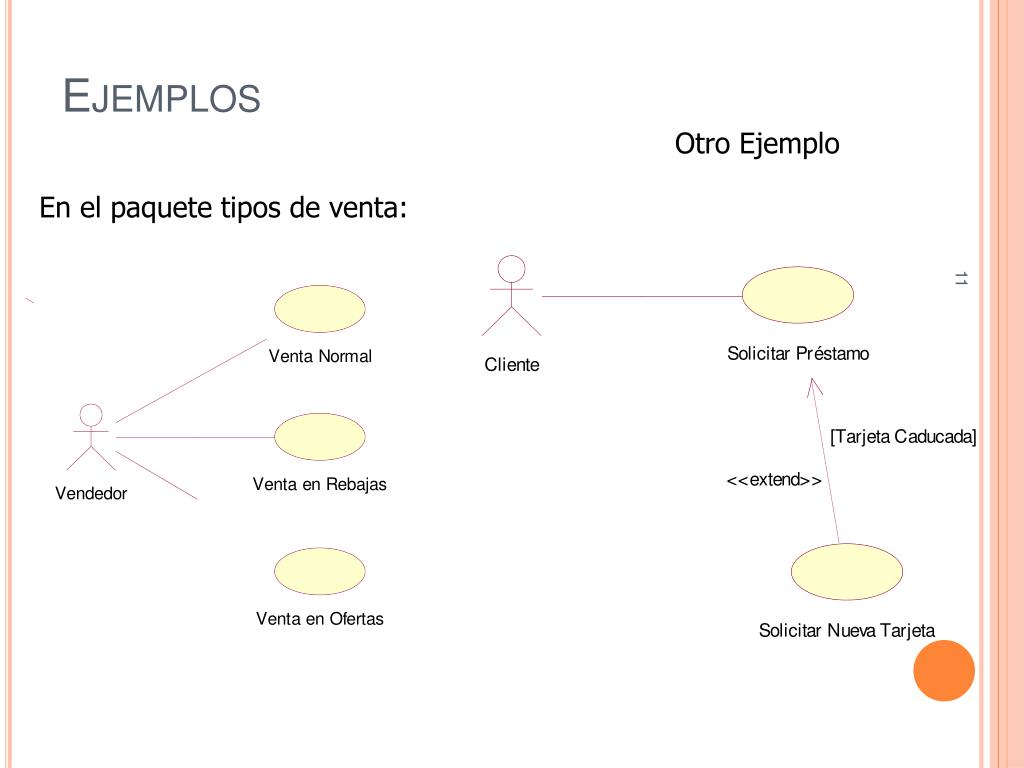

  10. Ejemplos Otro Ejemplo En el paquete tipos de venta:

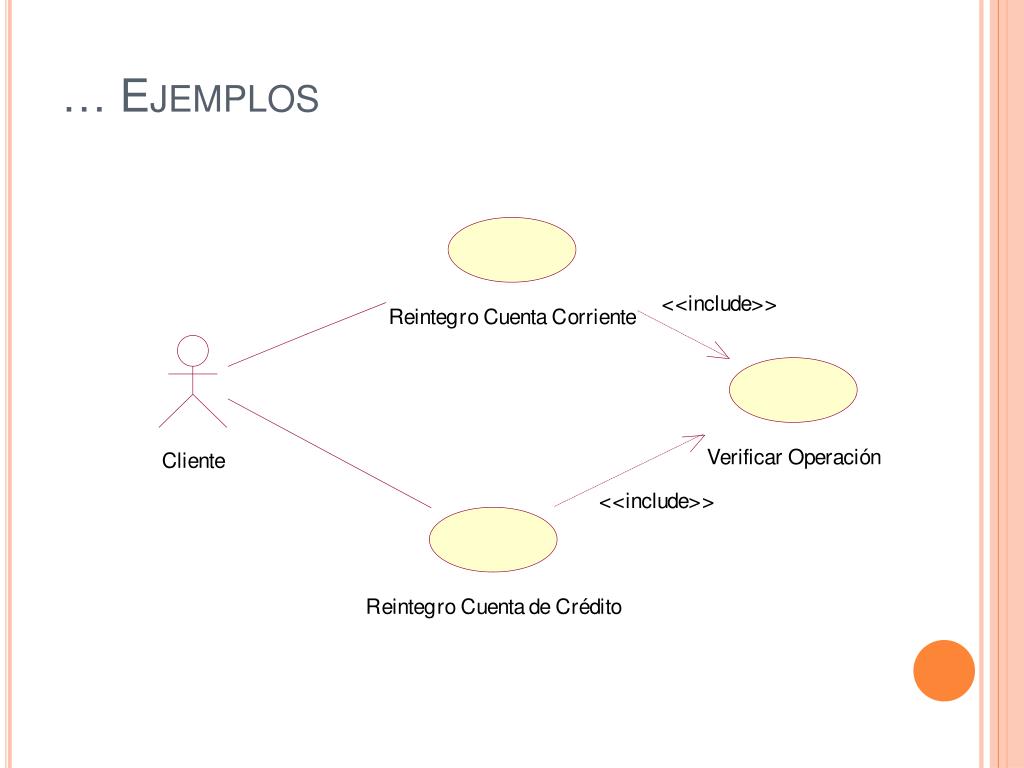

  11. … Ejemplos

  12. Ing. Sonia Godoy Hortua

  13. Ing. Sonia Godoy Hortua
