  1. Pengantar Desain Basis Data Part 2

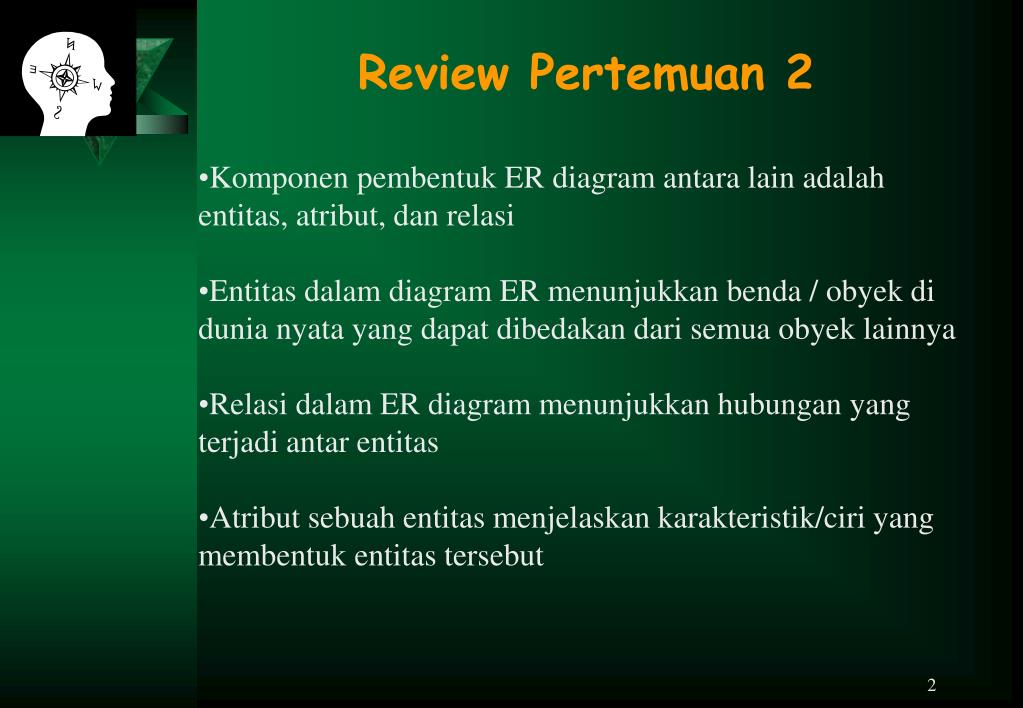

  2. Review Pertemuan 2 • Komponen pembentuk ER diagram antara lain adalah entitas, atribut, dan relasi • Entitas dalam diagram ER menunjukkan benda / obyek di dunia nyata yang dapat dibedakan dari semua obyek lainnya • Relasi dalam ER diagram menunjukkan hubungan yang terjadi antar entitas • Atribut sebuah entitas menjelaskan karakteristik/ciri yang membentuk entitas tersebut

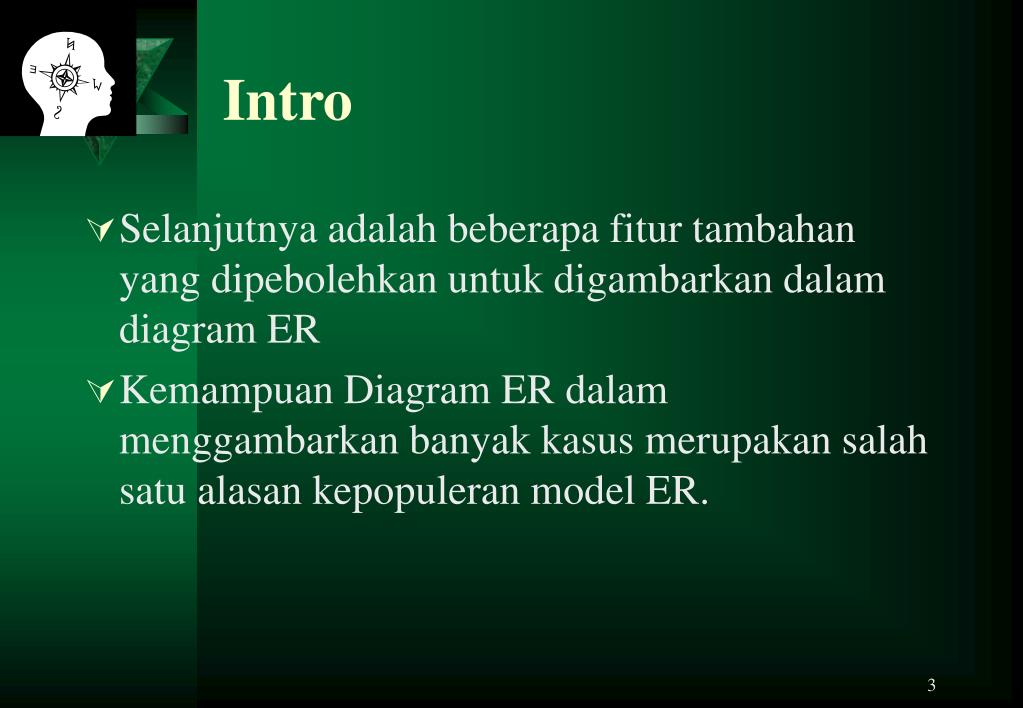

  3. Intro • Selanjutnya adalah beberapa fitur tambahan yang dipebolehkan untuk digambarkan dalam diagram ER • Kemampuan Diagram ER dalam menggambarkan banyak kasus merupakan salah satu alasan kepopuleran model ER.

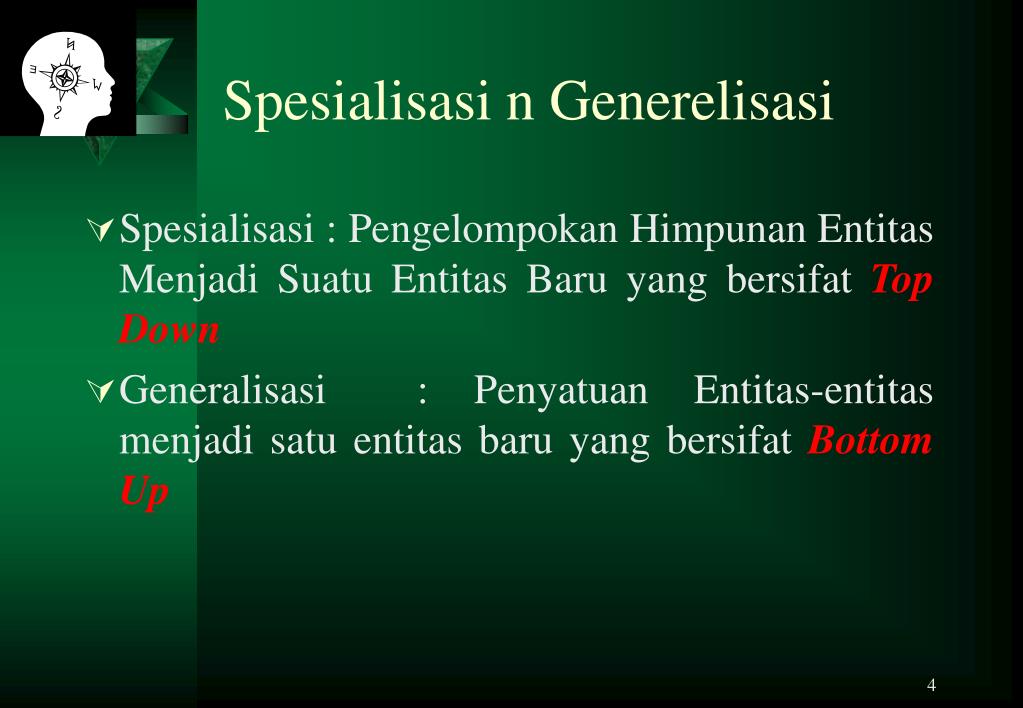

  4. Spesialisasi n Generelisasi • Spesialisasi : Pengelompokan Himpunan Entitas Menjadi Suatu Entitas Baru yang bersifat Top Down • Generalisasi : Penyatuan Entitas-entitas menjadi satu entitas baru yang bersifat Bottom Up

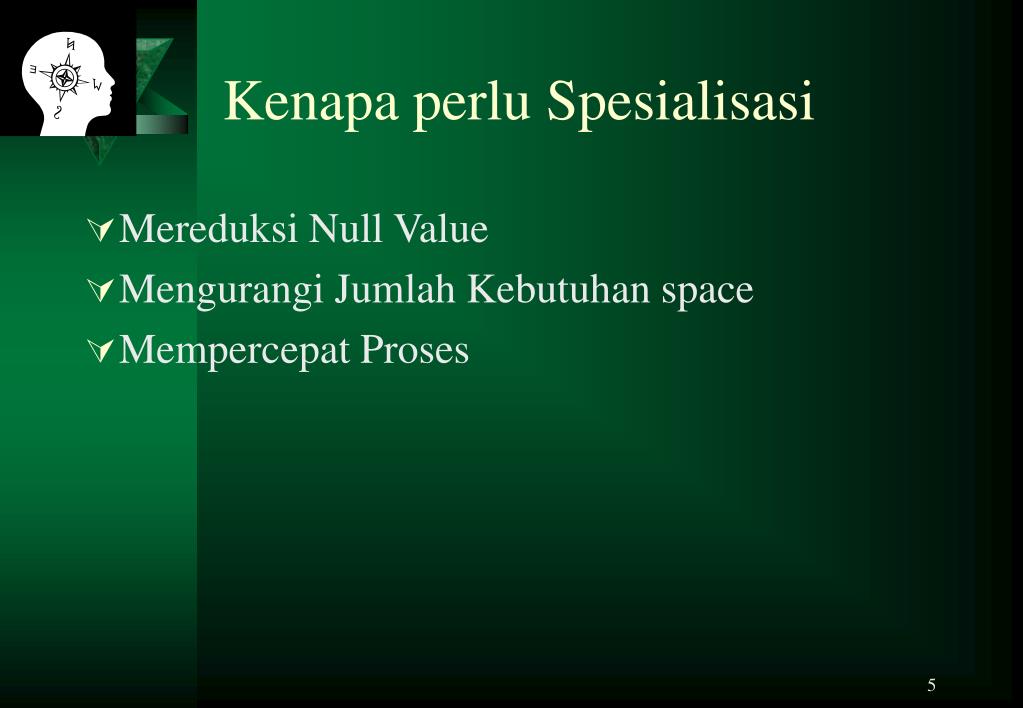

  5. Kenapa perlu Spesialisasi • Mereduksi Null Value • Mengurangi Jumlah Kebutuhan space • Mempercepat Proses

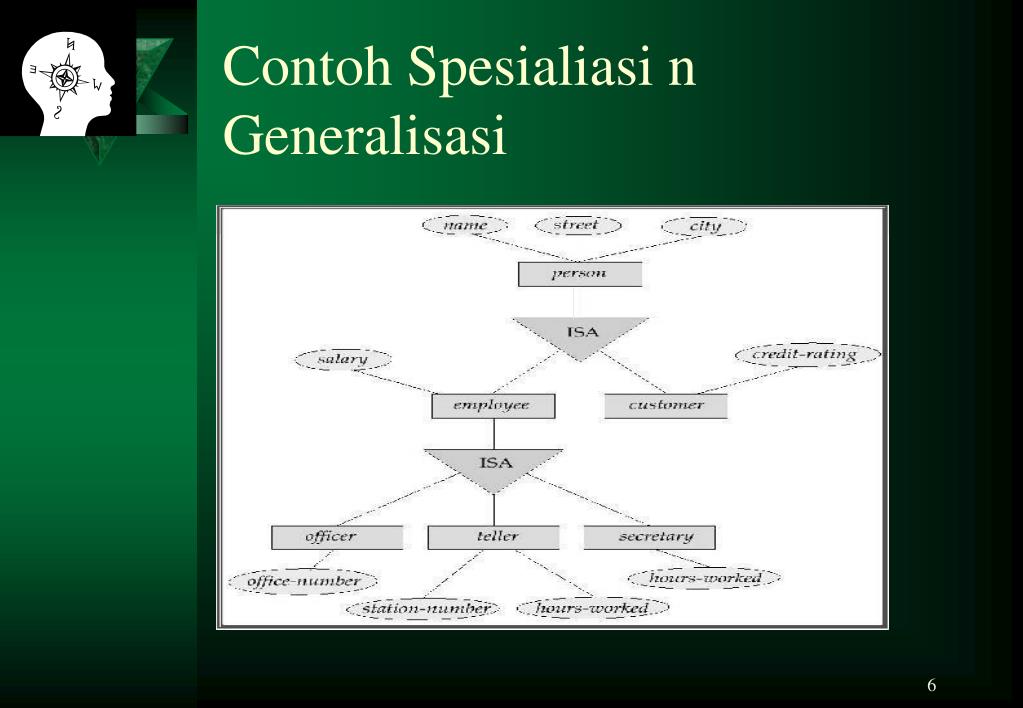

  6. Contoh Spesialiasi n Generalisasi

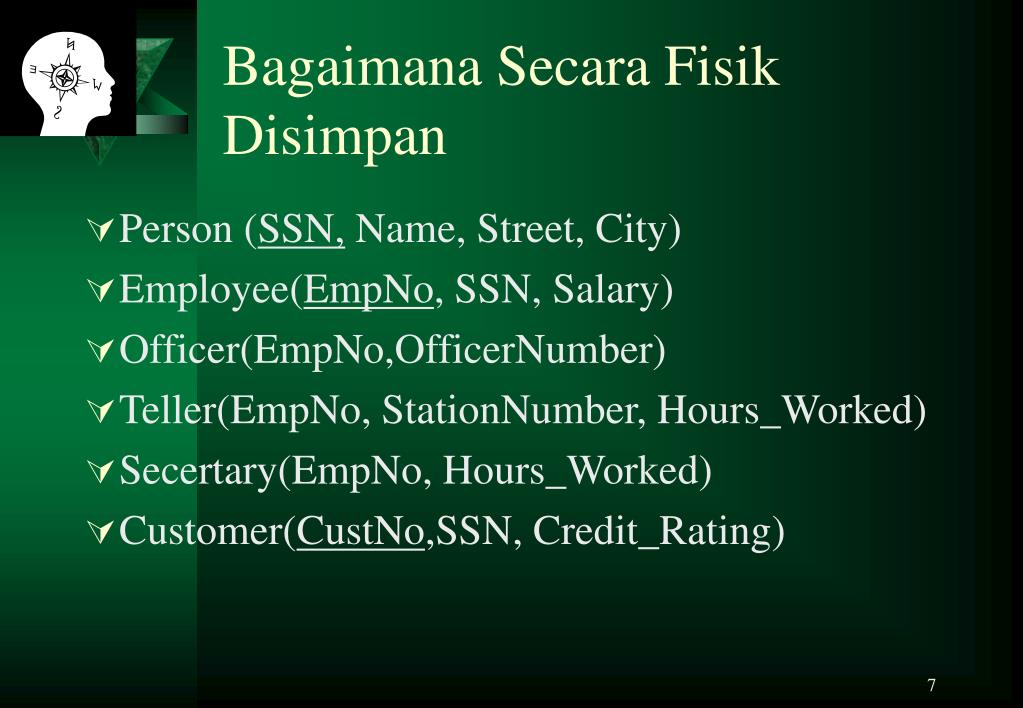

  7. Bagaimana Secara Fisik Disimpan • Person (SSN, Name, Street, City) • Employee(EmpNo, SSN, Salary) • Officer(EmpNo,OfficerNumber) • Teller(EmpNo, StationNumber, Hours_Worked) • Secertary(EmpNo, Hours_Worked) • Customer(CustNo,SSN, Credit_Rating)

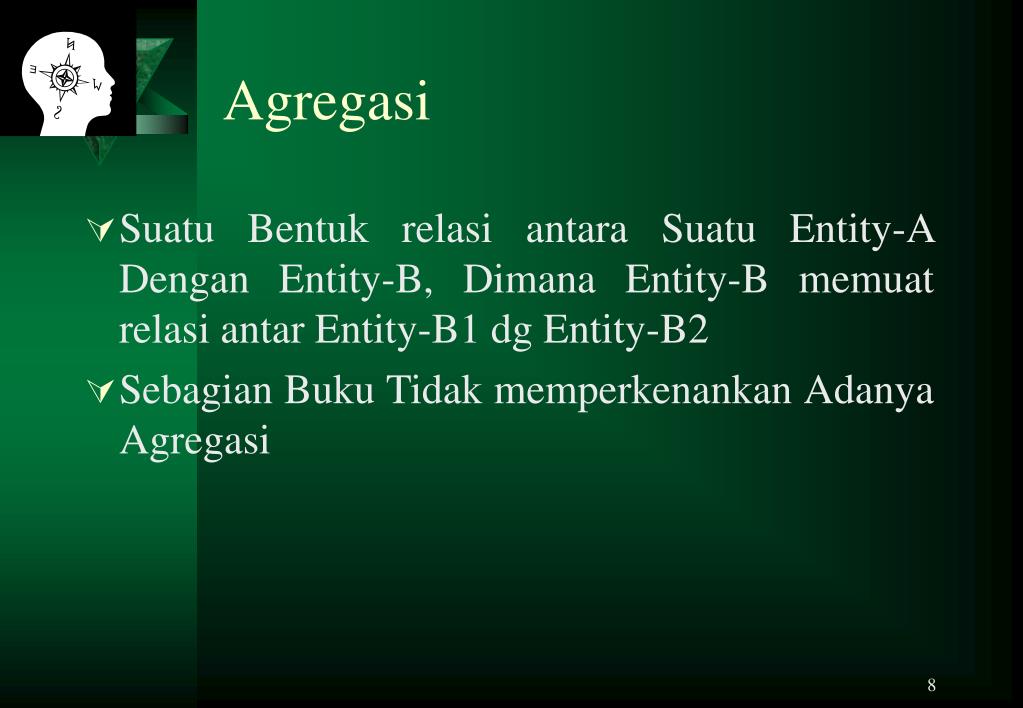

  8. Agregasi • Suatu Bentuk relasi antara Suatu Entity-A Dengan Entity-B, Dimana Entity-B memuat relasi antar Entity-B1 dg Entity-B2 • Sebagian Buku Tidak memperkenankan Adanya Agregasi

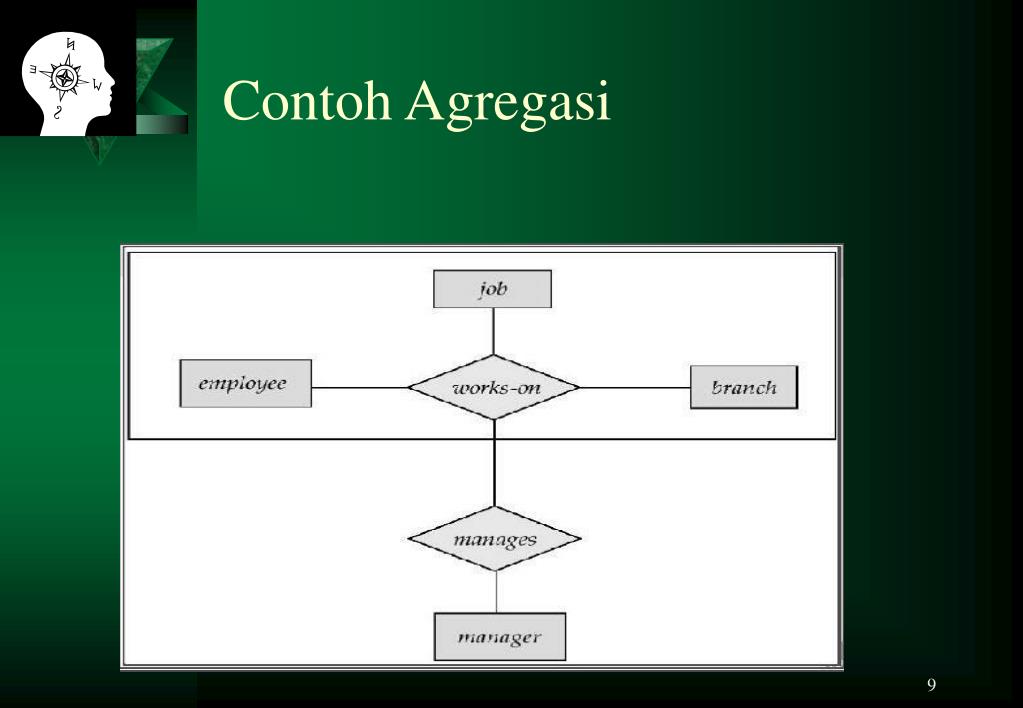

  9. Contoh Agregasi

  10. Pemetaan ER Model Ke Skema Rel • 1 : M, Sisi 1 Tetap dan Sisi M ditambahkan Key dari Sisi 1 • M : N, M dan N Tetap, dibentuk Skema Baru (Key Sisi M, Key Sisi n dan Attr dari relasi) • 1 : 1, 1 Sisi Part Parsial Tetap, 1 Sisi Part Total ditambah Key dari Sisi 1 Part parsial.

  11. Lanjutan Pemetaan • Multivalue Attribute Dibentuk Skema Relasi Baru • Weak Entity, Bentuk Skema Baru (Key Dari Strong Entity, attr dari Weak entity) sebagai PK adalah Key Dari Strong Entity + Partial Key dari Weak Entity) • N-ary, Bentuk Skema baru (attribut relasi, Key Semua Entity Terkait)

  12. Pegawai 1 M Mengawasi Recursive Relationship

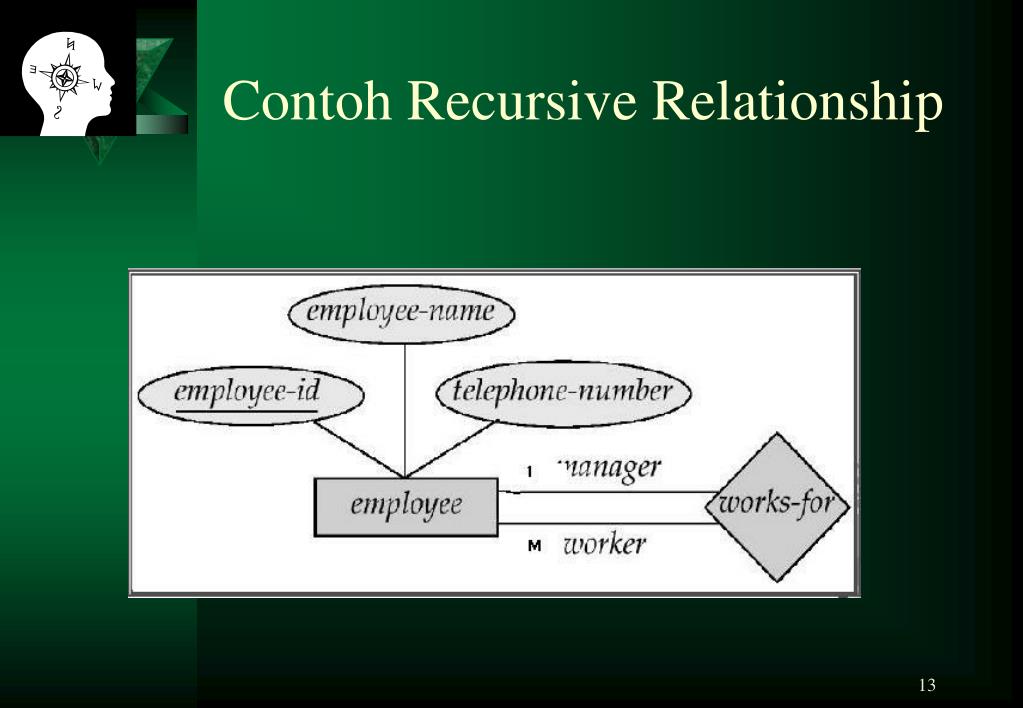

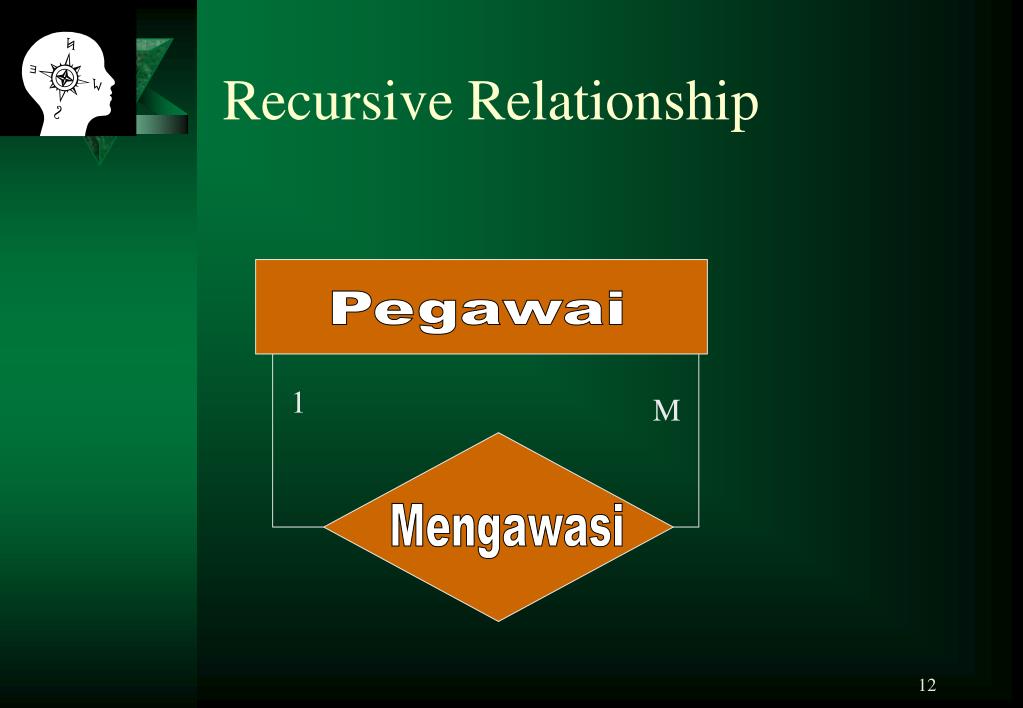

  13. Contoh Recursive Relationship

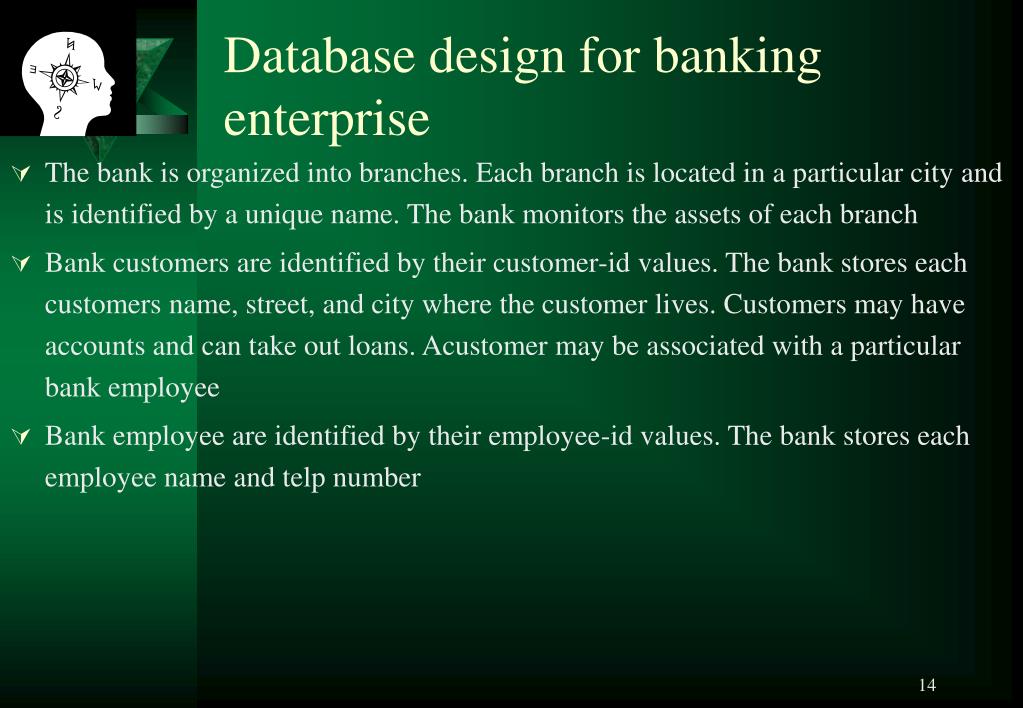

  14. Database design for banking enterprise • The bank is organized into branches. Each branch is located in a particular city and is identified by a unique name. The bank monitors the assets of each branch • Bank customers are identified by their customer-id values. The bank stores each customers name, street, and city where the customer lives. Customers may have accounts and can take out loans. Acustomer may be associated with a particular bank employee • Bank employee are identified by their employee-id values. The bank stores each employee name and telp number

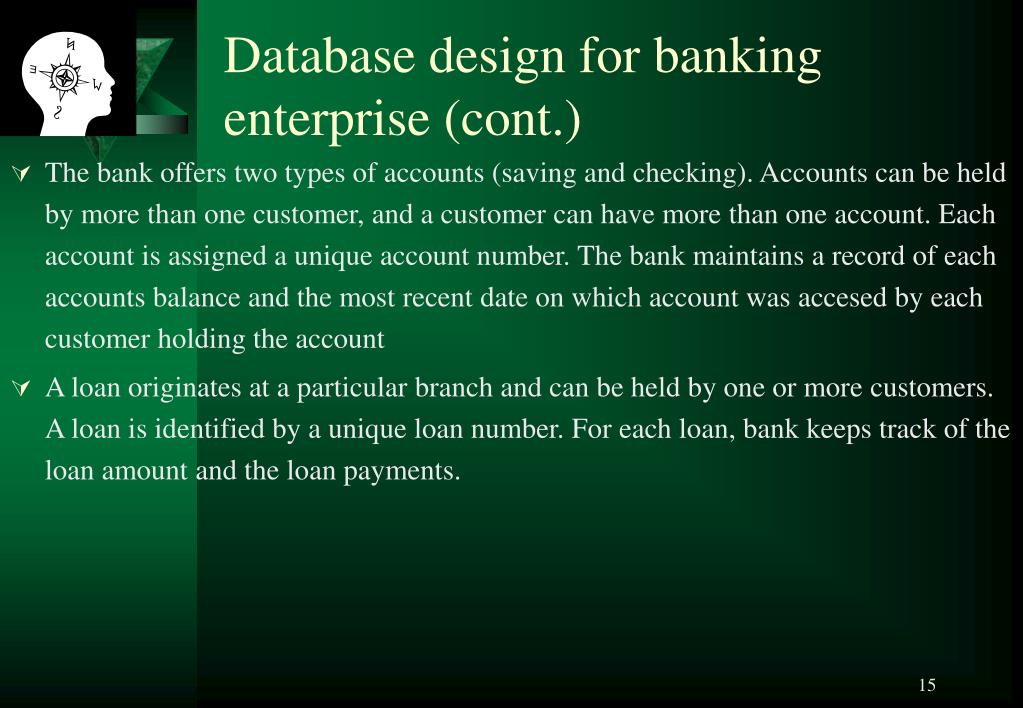

  15. Database design for banking enterprise (cont.) • The bank offers two types of accounts (saving and checking). Accounts can be held by more than one customer, and a customer can have more than one account. Each account is assigned a unique account number. The bank maintains a record of each accounts balance and the most recent date on which account was accesed by each customer holding the account • A loan originates at a particular branch and can be held by one or more customers. A loan is identified by a unique loan number. For each loan, bank keeps track of the loan amount and the loan payments.

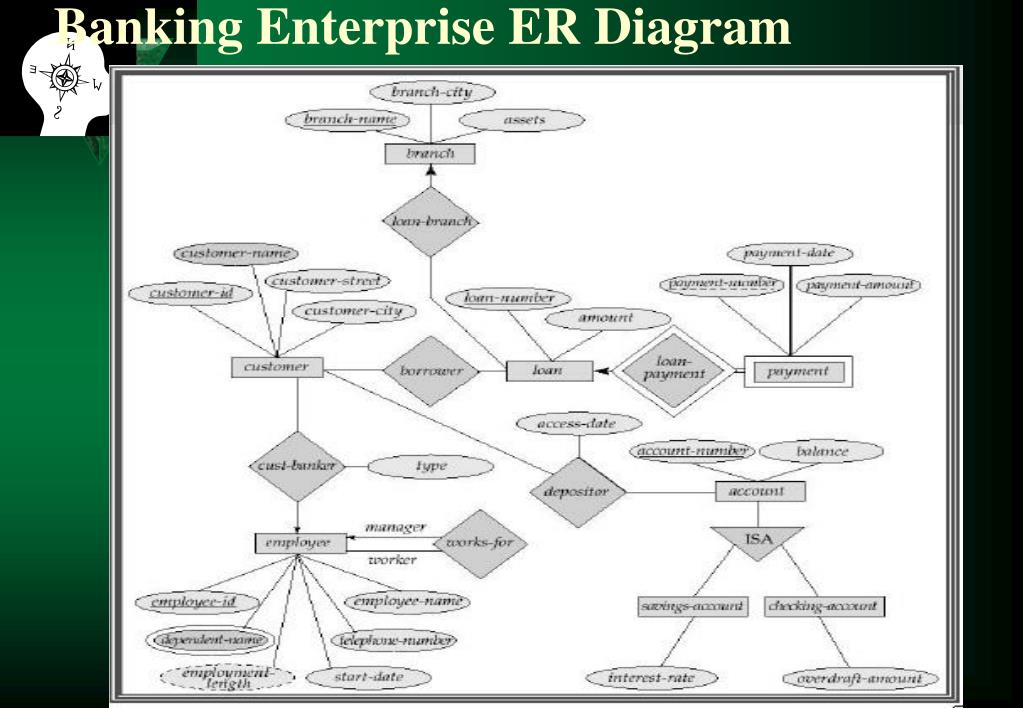

  16. Banking Enterprise ER Diagram

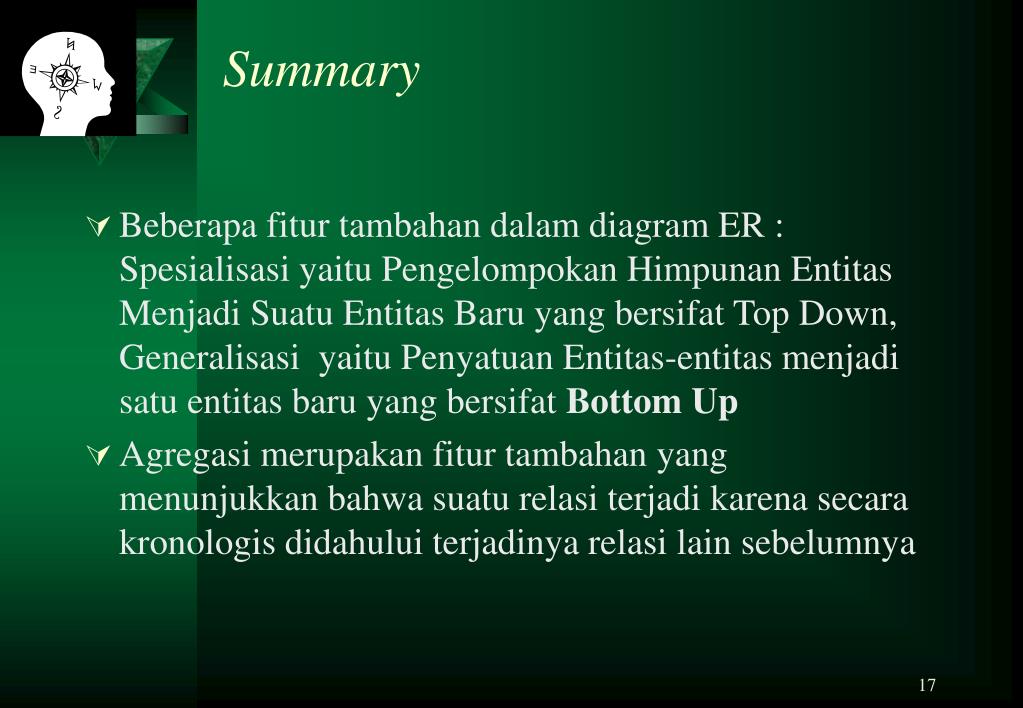

  17. Summary • Beberapa fitur tambahan dalam diagram ER : Spesialisasi yaitu Pengelompokan Himpunan Entitas Menjadi Suatu Entitas Baru yang bersifat Top Down, Generalisasi yaitu Penyatuan Entitas-entitas menjadi satu entitas baru yang bersifat Bottom Up • Agregasi merupakan fitur tambahan yang menunjukkan bahwa suatu relasi terjadi karena secara kronologis didahului terjadinya relasi lain sebelumnya

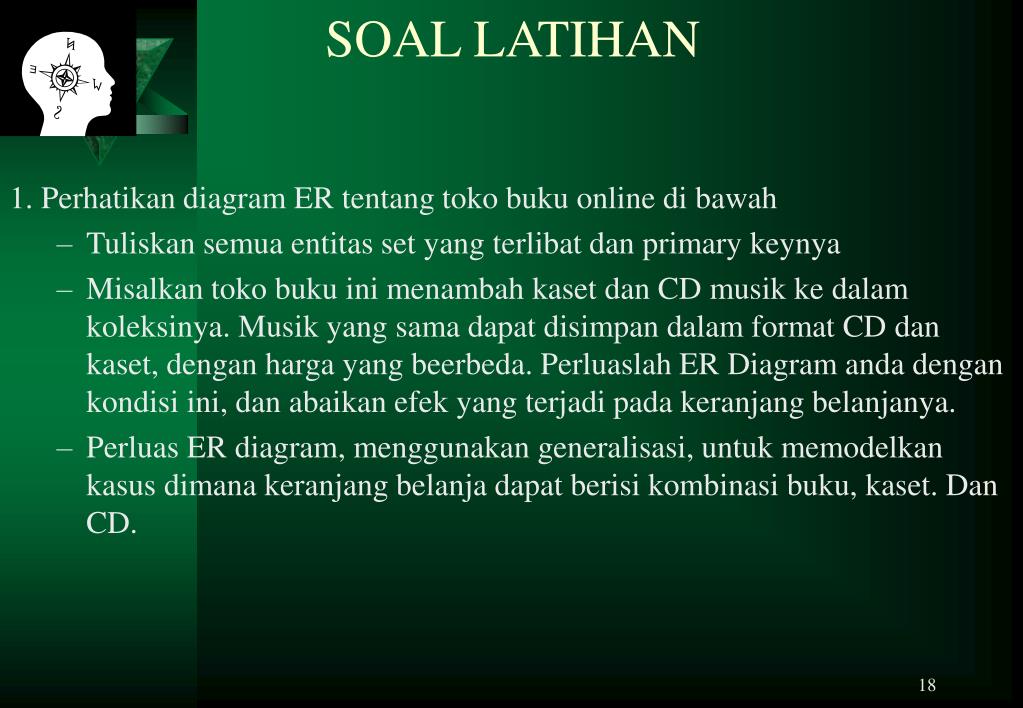

  18. SOAL LATIHAN 1. Perhatikan diagram ER tentang toko buku online di bawah • Tuliskan semua entitas set yang terlibat dan primary keynya • Misalkan toko buku ini menambah kaset dan CD musik ke dalam koleksinya. Musik yang sama dapat disimpan dalam format CD dan kaset, dengan harga yang beerbeda. Perluaslah ER Diagram anda dengan kondisi ini, dan abaikan efek yang terjadi pada keranjang belanjanya. • Perluas ER diagram, menggunakan generalisasi, untuk memodelkan kasus dimana keranjang belanja dapat berisi kombinasi buku, kaset. Dan CD.

  19. address address name name phone URL author publisher URL address phone written-by published-by name customer number basketID year email basket-of contains book shopping-basket title price ISBN stocks warehouse code number address phone

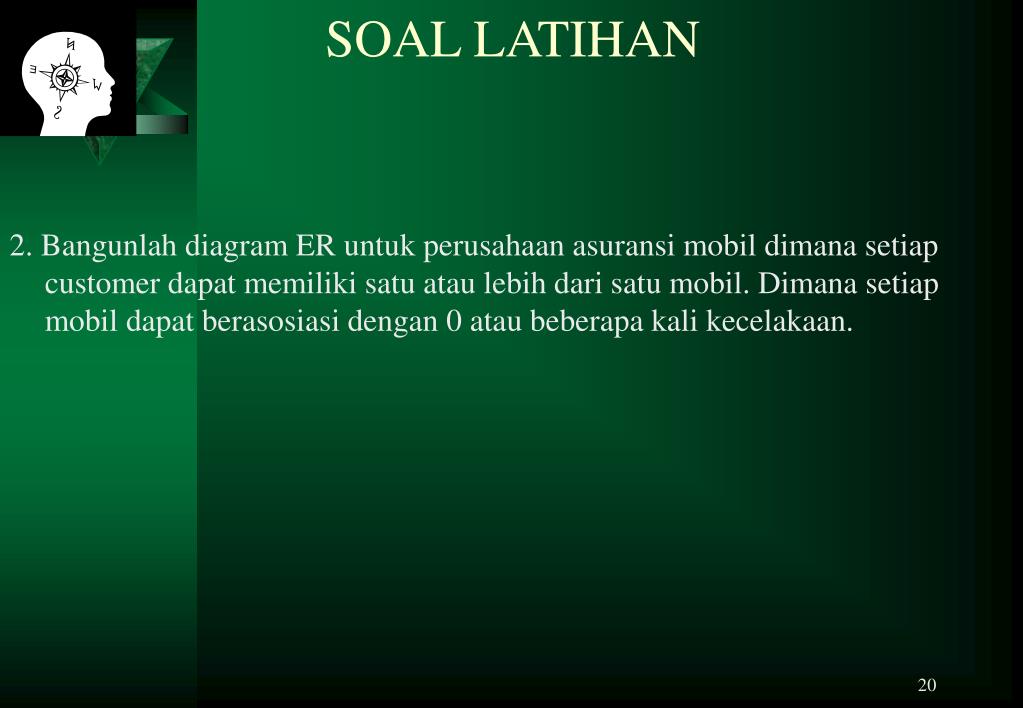

  20. SOAL LATIHAN 2. Bangunlah diagram ER untuk perusahaan asuransi mobil dimana setiap customer dapat memiliki satu atau lebih dari satu mobil. Dimana setiap mobil dapat berasosiasi dengan 0 atau beberapa kali kecelakaan.

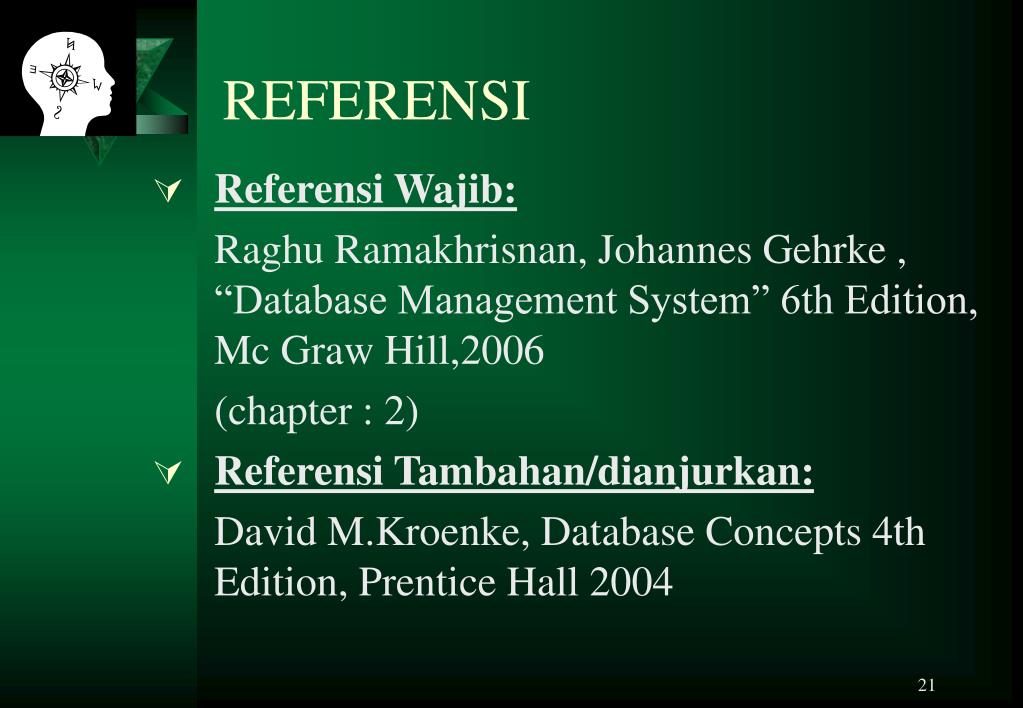

  21. REFERENSI • Referensi Wajib: Raghu Ramakhrisnan, Johannes Gehrke , “Database Management System” 6th Edition, Mc Graw Hill,2006 (chapter : 2) • Referensi Tambahan/dianjurkan: David M.Kroenke, Database Concepts 4th Edition, Prentice Hall 2004
