  1. Axeda Supervisor Formation Wizcon Standard WIZ-TR-STD-FR

  2. Programme Axeda Supervisor

  3. Programme : Lundi • Présentation • Installation • Les premiers pas • Réseau • Gestion des utilisateurs • Communication • Variables

  4. Programme : Mardi • Récapitulatif de la veille • Gestion des fenêtres • Fonctions graphiques de base • L’éditeur graphique • Objets dynamiques • Objets déclencheurs • Macros

  5. Programme : Mercredi • Récapitulatif de la veille • Fonctions graphiques de base • Les symboles • Fonctions graphiques avancées • Notion de zones • Zoom • Notion de calques • Gestion des historiques • Courbes • Visionneuses d’historique • Replay • Rapports

  6. Programme : Jeudi • Récapitulatif de la veille • Alarmes • Recettes • Scripts • Projets multilingues • Ouvertures Windows

  7. Programme :Vendredi • Récapitulatif de la veille • Finaliser une application • Interface web • Astreinte • Wizscheduler • Questions / réponses • Evaluation

  8. Lundi Axeda Supervisor

  9. Programme : Lundi • Présentation • Installation • Les premiers pas • Réseau • Gestion des utilisateurs • Communication • Variables

  10. Présentation Axeda Supervisor

  11. Présentation • Axeda dans le monde • Implantations • Axeda System Inc. (Siège) • Localisation : Boston • Activité : DRM • Axeda System SAS • Localisation : Lyon • Activité : Axeda Supervisor • Implantation commerciale • Direct : Etats-Unis, France, Grande Bretagne et Pays Bas • Distribution : environ 40 distributeurs • Quelques Chiffres • 1986 : date de création • 2002 : Cotation Nasdaq (Xeda) • 130 employés • 60000 licences vendues à travers le monde

  12. Présentation • Axeda en France • Localisation : Lyon • Employés : 40 • Activité : Axeda Supervisor • Gestion et comptabilité • Production • Activité commerciale • Avant vente • Vente directe • OEM / distributeurs • Activité technique • R&D • Service Core Product • CSC (support, formations et applications)

  13. Présentation • L’architecture « Axeda Supervisor »

  14. Présentation • L’architecture DRM (Device Relationship Management)

  15. Installation Axeda Supervisor

  16. Installation • Description • L’installation est basée sur un « InstallShield » standard • Etapes principales • Sélection du répertoire de destination • Sélection du type d’installation • Sélection des composants • Sélection de la langue • Sélection du type de WizPLC

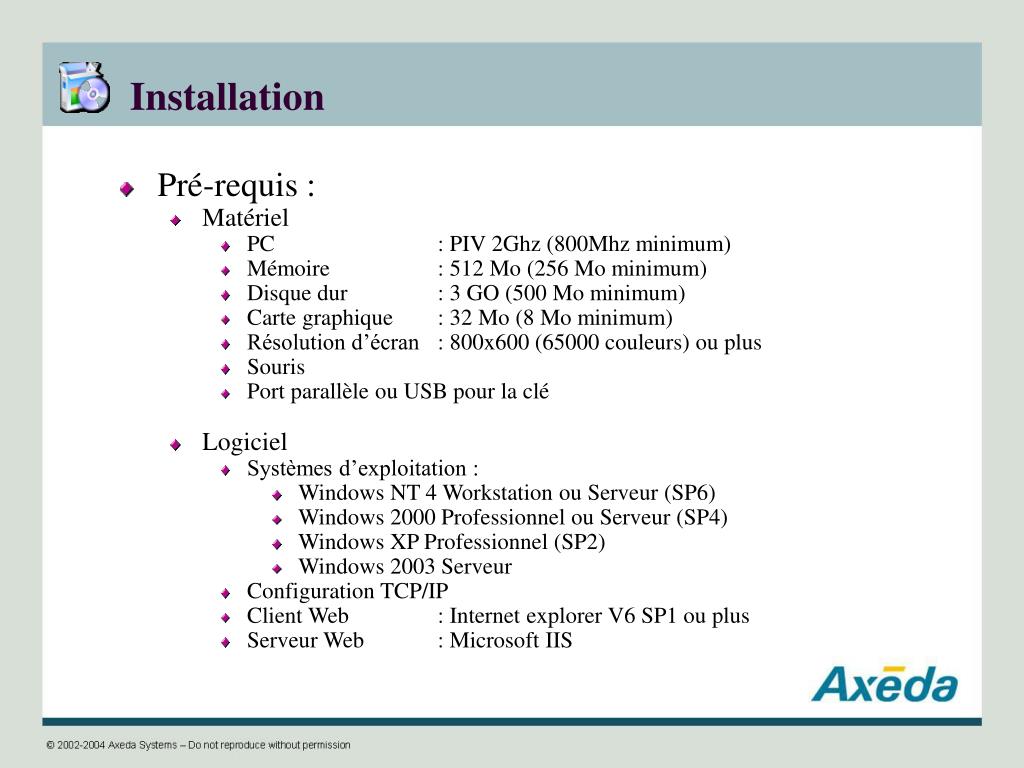

  17. Installation • Pré-requis : • Matériel • PC : PIV 2Ghz (800Mhz minimum) • Mémoire : 512 Mo (256 Mo minimum) • Disque dur : 3 GO (500 Mo minimum) • Carte graphique : 32 Mo (8 Mo minimum) • Résolution d’écran : 800x600 (65000 couleurs) ou plus • Souris • Port parallèle ou USB pour la clé • Logiciel • Systèmes d’exploitation : • Windows NT 4 Workstation ou Serveur (SP6) • Windows 2000 Professionnel ou Serveur (SP4) • Windows XP Professionnel (SP2) • Windows 2003 Serveur • Configuration TCP/IP • Client Web : Internet explorer V6 SP1 ou plus • Serveur Web : Microsoft IIS

  18. Installation • Installshield

  19. Installation • Répertoire d’installation (Wizcon)

  20. Installation • Wizplc

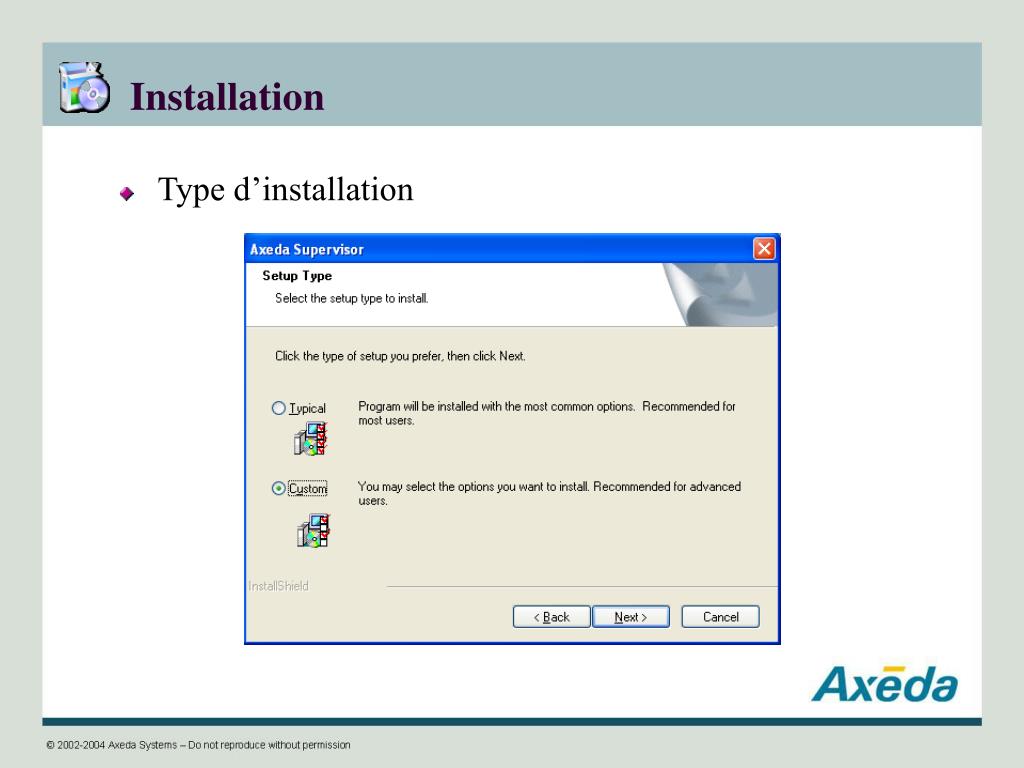

  21. Installation • Type d’installation

  22. Installation • Sélection des composants • Wizcon • System files Fichiers système Wizcon • Toolkit Bibliothèques pour le dév. d’addons • System Security Gestion de sécurité / Windows • Communication… Pilote de communication • Demo Application Démonstration « Building Automation » • Wizscheduler Outil de programmation horaire • User Manual Manuel utilisateur • Wizplc • System files Fichiers système Wizplc

  23. Installation • Sélection de la langue

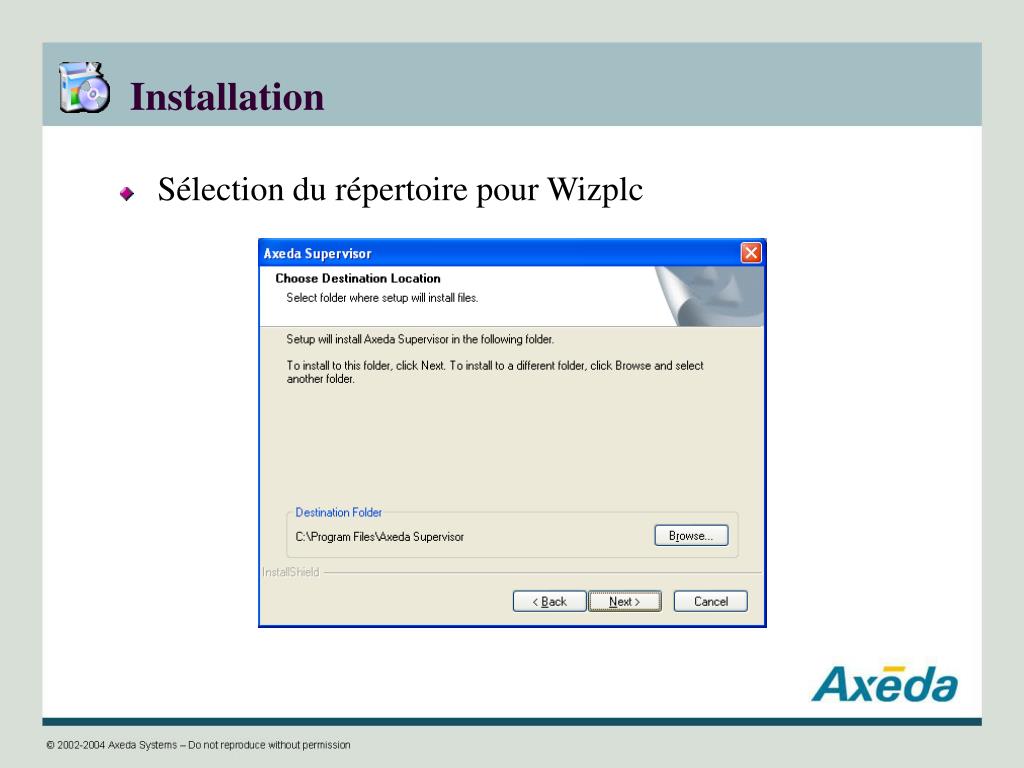

  24. Installation • Sélection du répertoire pour Wizplc

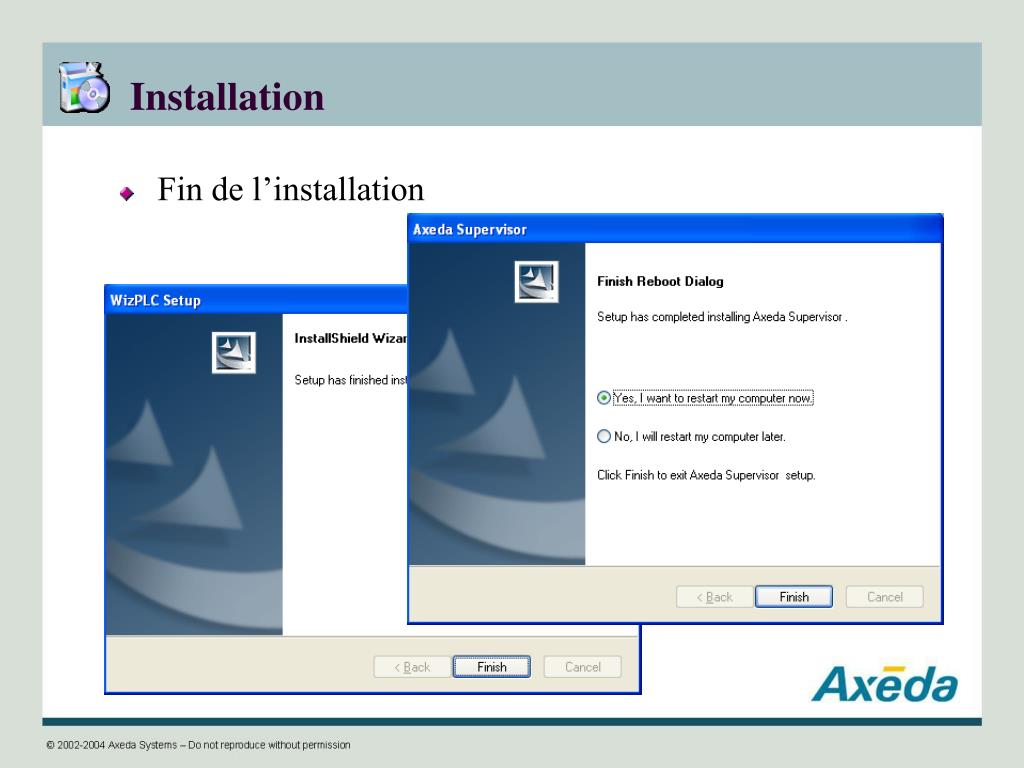

  25. Installation • Fin de l’installation

  26. Les Premiers pas Axeda Supervisor

  27. Les premiers pas • Démarrage de Wizcon • Raccourci du bureau • Menu démarrer • Assistant de démarrage • Nouvelle • Existante • Récente

  28. Les premiers pas • Création du projet • Nom de l’application • Répertoire de l’application • Variables systèmes • Permet de créer un ensemble de variables système (par exemple la date, l’heure …)

  29. Bouton gauche Sélection Bouton droit Options Les premiers pas • Le manager Wizcon • Le studio Wizcon

  30. Les premiers pas • Le studio Wizcon • Bouton gauche = fonctions • Bouton droit = Propriétés • Utilisation des menus

  31. Les premiers pas • Le projet

  32. Les premiers pas • Gestion des utilisateurs • Groupes • Utilisateurs

  33. Les premiers pas • Application Web

  34. Les premiers pas • Fichiers • Images • Résumés d’événements • Courbes • Visionneuses d’historique • Matrices et recettes • Ecrans • Rapports

  35. Les premiers pas • Objets • Variables • Alarmes

  36. Les premiers pas • Manager • Studio • Arrêt

  37. Les premiers pas • Répertoire de l’application • Application standard • Application Web

  38. Les premiers pas • Gestion du projet • Démarrage par l’explorateur Windows • Création d’un raccourci

  39. Réseau Axeda Supervisor

  40. Réseau • Architecture standard • Architecture Web

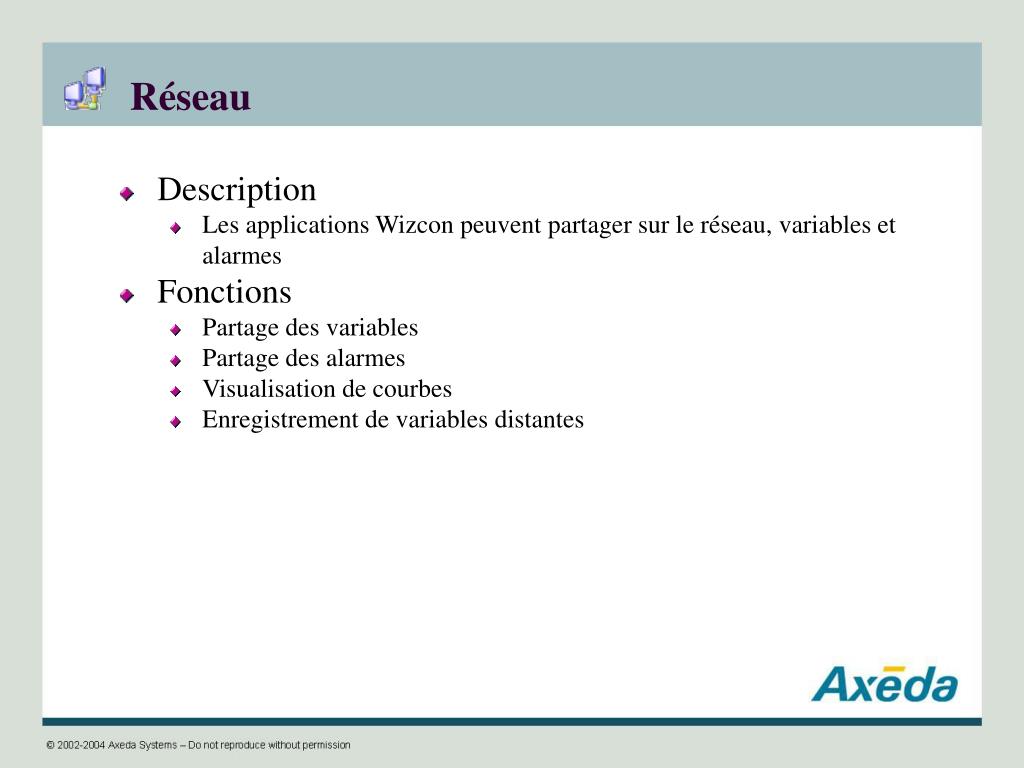

  41. Réseau • Description • Les applications Wizcon peuvent partager sur le réseau, variables et alarmes • Fonctions • Partage des variables • Partage des alarmes • Visualisation de courbes • Enregistrement de variables distantes

  42. Réseau • Configuration • Nom de la station • Numéro de la station

  43. Réseau • Paramètres • Protocole • TCP/IP • NetBIOS • Activer le réseau

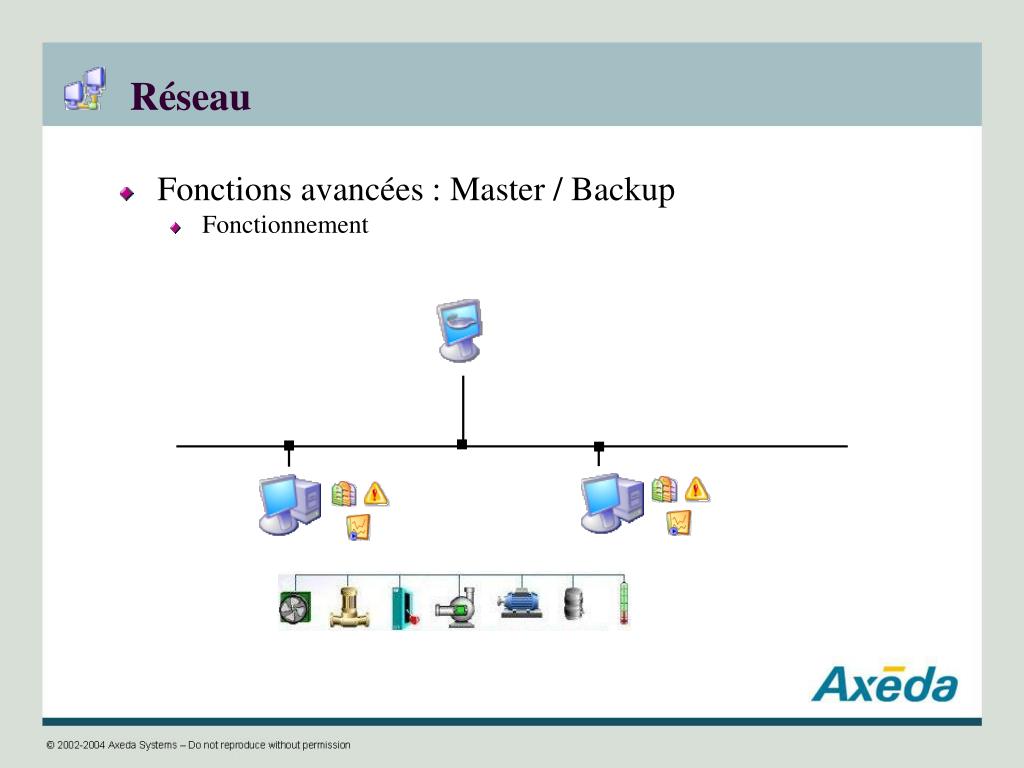

  44. Réseau • Fonctions avancées : Master / Backup • Fonctionnement

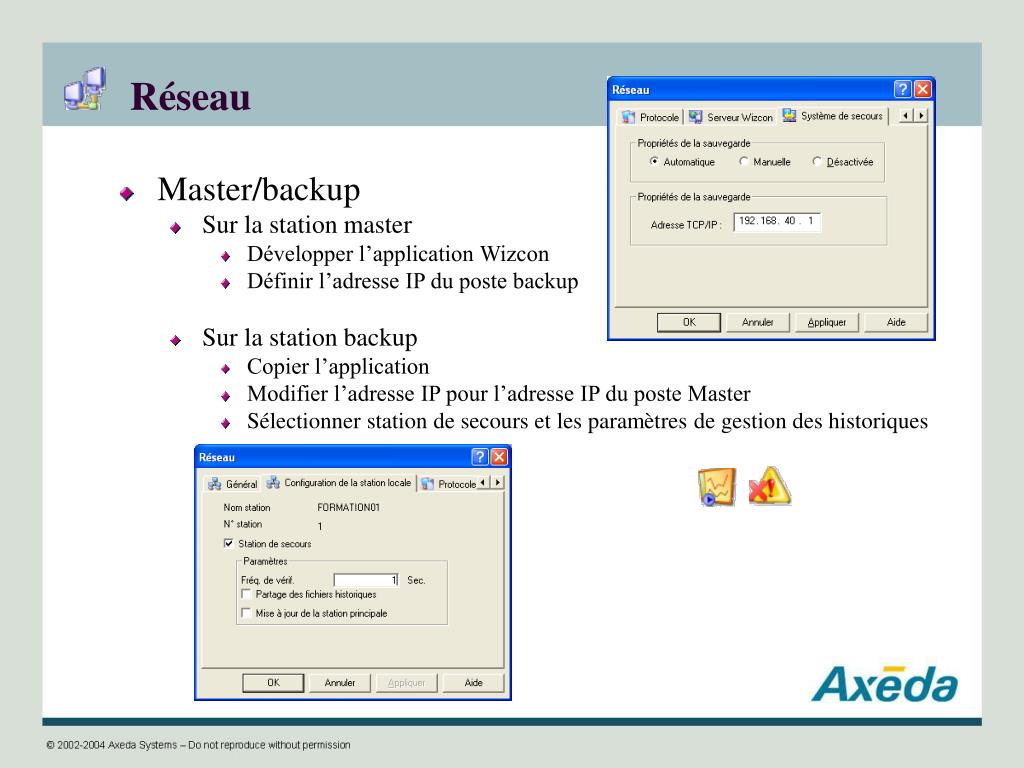

  45. Réseau • Master/backup • Sur la station master • Développer l’application Wizcon • Définir l’adresse IP du poste backup • Sur la station backup • Copier l’application • Modifier l’adresse IP pour l’adresse IP du poste Master • Sélectionner station de secours et les paramètres de gestion des historiques

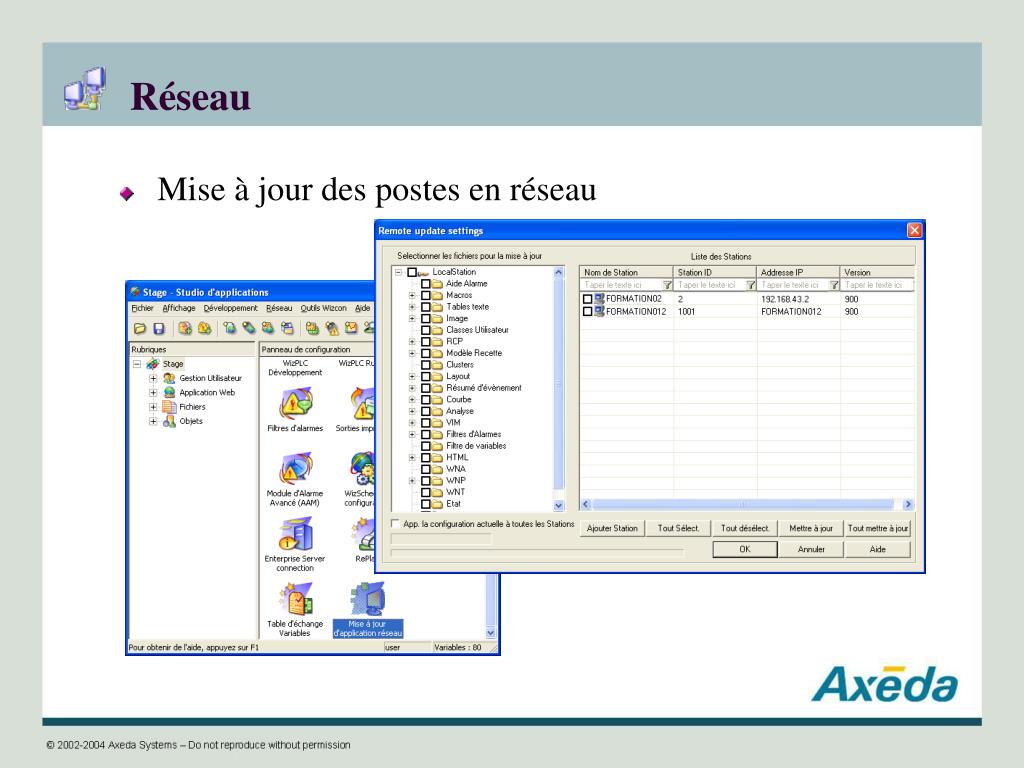

  46. Réseau • Mise à jour des postes en réseau

  47. Gestion des utilisateurs Axeda Supervisor

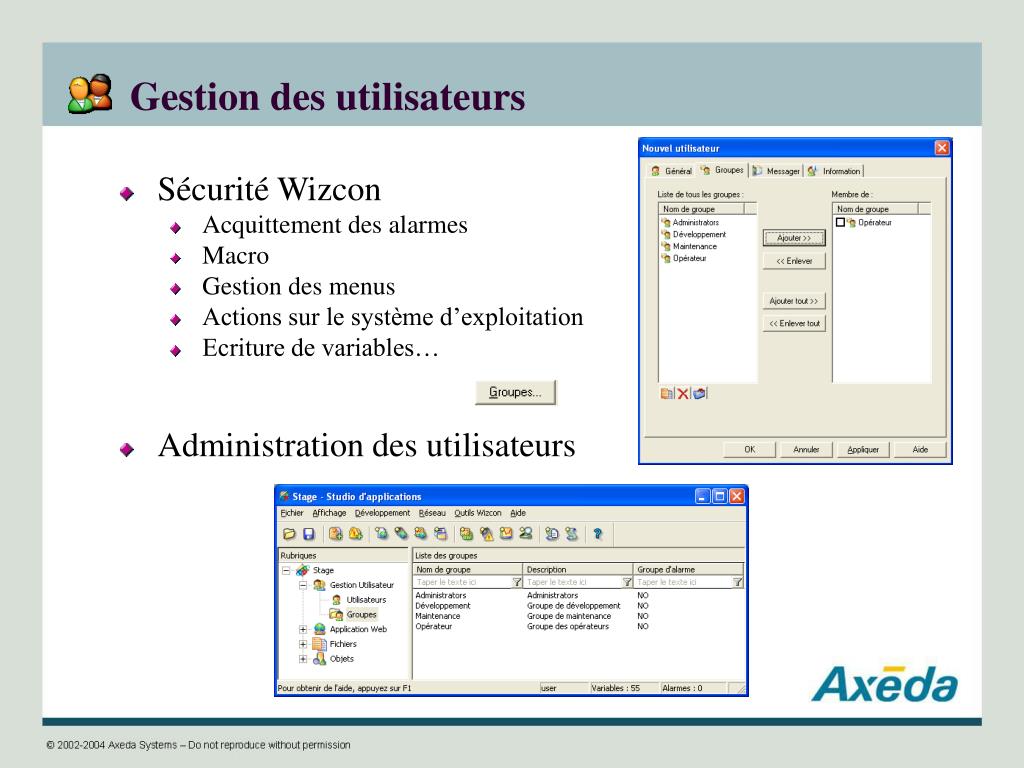

  48. Gestion des utilisateurs • Sécurité Wizcon • Acquittement des alarmes • Macro • Gestion des menus • Actions sur le système d’exploitation • Ecriture de variables… • Administration des utilisateurs

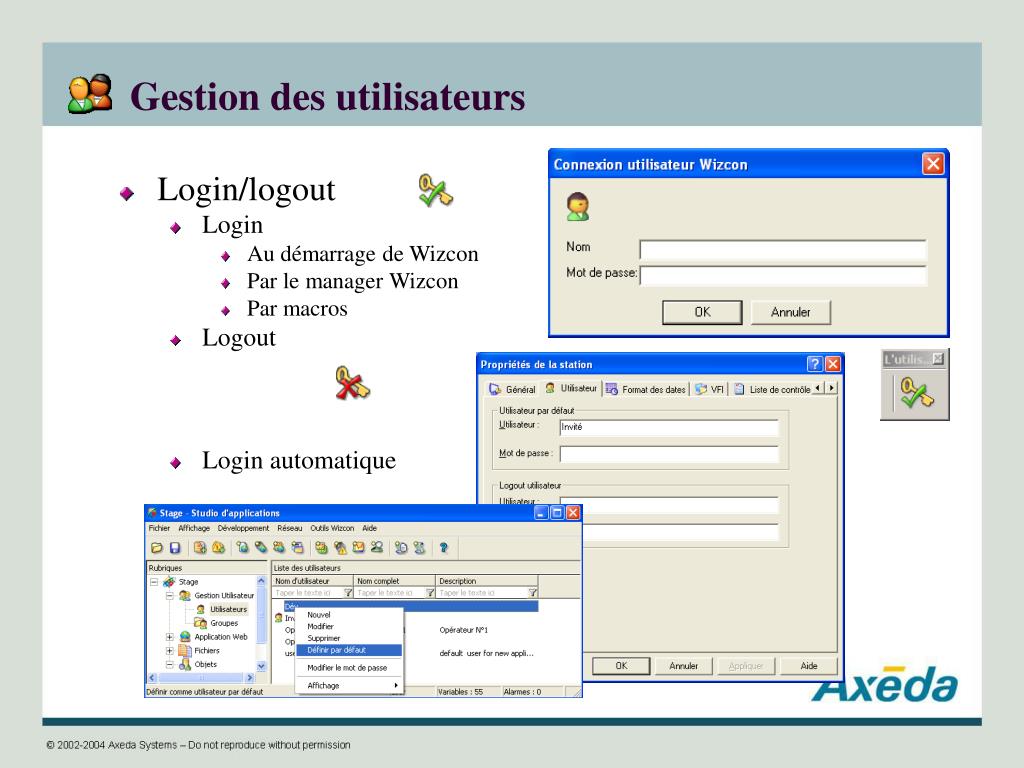

  49. Gestion des utilisateurs • Login/logout • Login • Au démarrage de Wizcon • Par le manager Wizcon • Par macros • Logout • Login automatique

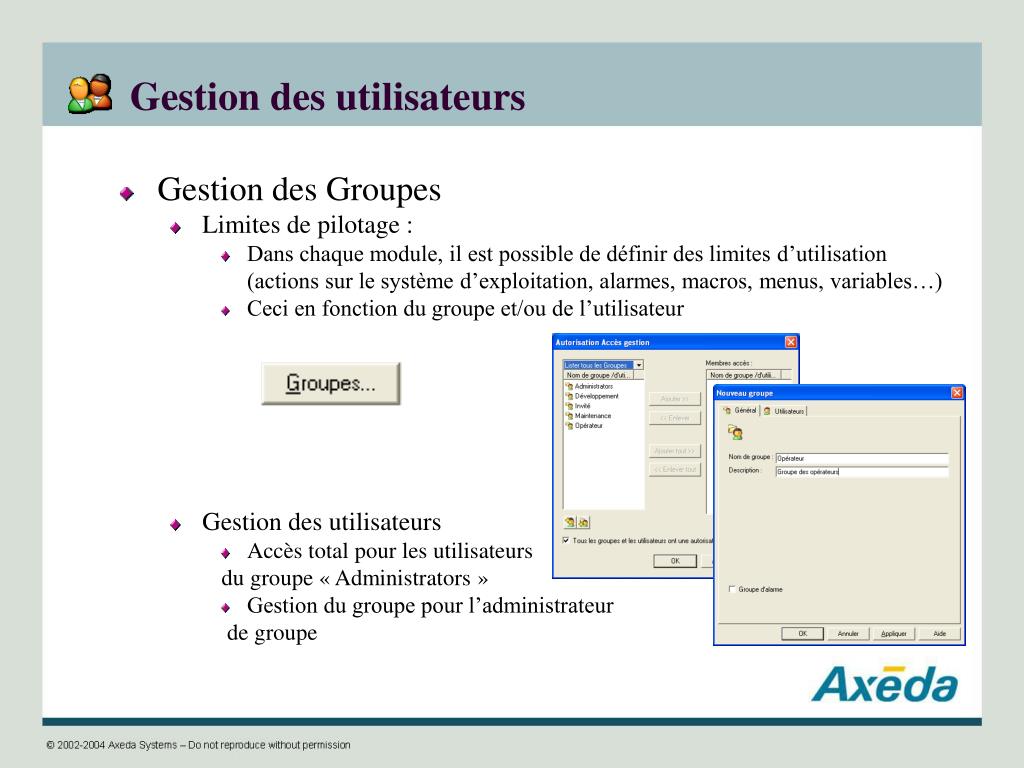

  50. Gestion des utilisateurs • Gestion des Groupes • Limites de pilotage : • Dans chaque module, il est possible de définir des limites d’utilisation (actions sur le système d’exploitation, alarmes, macros, menus, variables…) • Ceci en fonction du groupe et/ou de l’utilisateur • Gestion des utilisateurs • Accès total pour les utilisateurs du groupe « Administrators » • Gestion du groupe pour l’administrateur de groupe
