第三章 MATLAB 计算的可视化

第三章 MATLAB 计算的可视化. MATLAB 有两类绘图命令，一类是直接对图形句柄进行操作的低层绘图命令，另一类是在低层命令基础上建立起来的高层绘图命令。高层绘图命令简单明了、方便高效。利用高层绘图函数，用户不需要过多地考虑绘图细节，只需给出一些基本参数就能得到所需图形。. 第三章 MATLAB 计算的可视化. 本章学习目标 ● 掌握绘制二维和三维图形的高层绘图函数。 ● 掌握图形控制函数的使用方法。 ● 了解图像处理的基本方法和动画制作的基本原理。. §3.1 二维曲线的绘制. 3.1.1 绘制二维曲线 1 ． plot 函数

rigg
Télécharger la présentation

第三章 MATLAB 计算的可视化

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第三章 MATLAB计算的可视化 MATLAB有两类绘图命令，一类是直接对图形句柄进行操作的低层绘图命令，另一类是在低层命令基础上建立起来的高层绘图命令。高层绘图命令简单明了、方便高效。利用高层绘图函数，用户不需要过多地考虑绘图细节，只需给出一些基本参数就能得到所需图形。

  2. 第三章 MATLAB计算的可视化 本章学习目标 ● 掌握绘制二维和三维图形的高层绘图函数。 ● 掌握图形控制函数的使用方法。 ● 了解图像处理的基本方法和动画制作的基本原理。

  3. §3.1 二维曲线的绘制 3.1.1 绘制二维曲线 1．plot函数 plot(x,y) 其中x和y为大小相同的向量，分别用于存储x坐标和y坐标数据。 【例3.1】绘制曲线 程序： t=0:0.1:8*pi; x=cos(t)+t.*sin(t); y=sin(t)-t.*cos(t); plot(x,y);

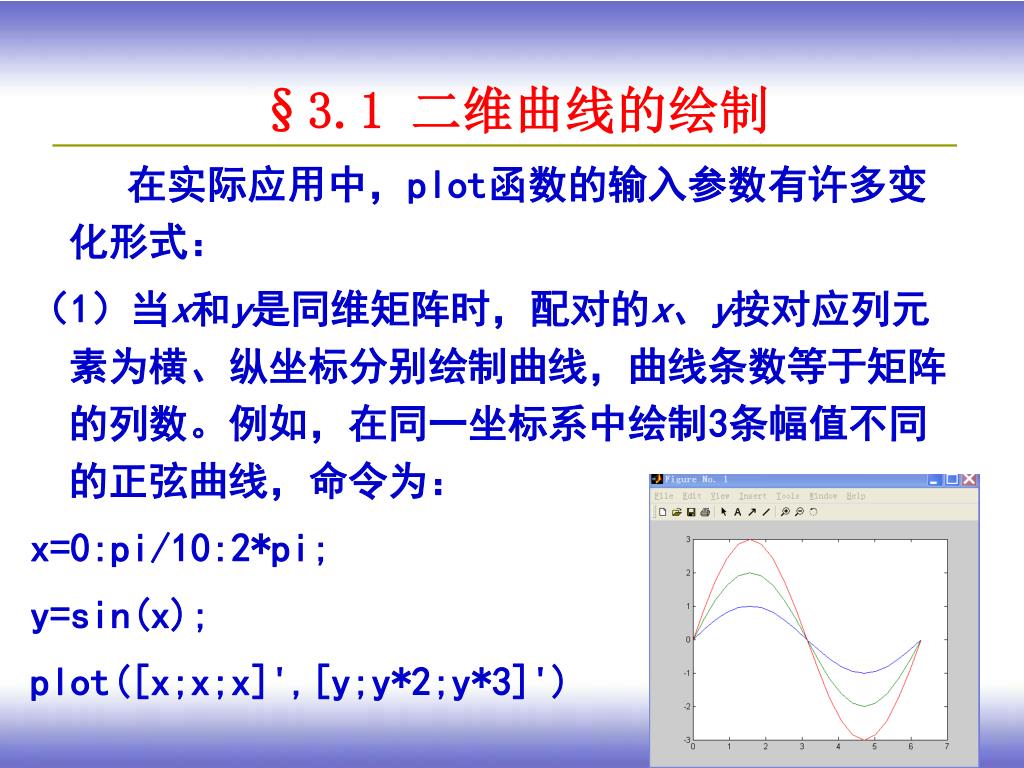

  4. §3.1 二维曲线的绘制 在实际应用中，plot函数的输入参数有许多变化形式： （1）当x和y是同维矩阵时，配对的x、y按对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。例如，在同一坐标系中绘制3条幅值不同的正弦曲线，命令为： x=0:pi/10:2*pi; y=sin(x); plot([x;x;x]',[y;y*2;y*3]')

  5. §3.1 二维曲线的绘制 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根曲线，曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。例如，在同一坐标中绘制3条幅值不同的正弦曲线，命令也可以写成： x=0:pi/10:2*pi; y=sin(x); plot(x,[y;y*2;y*3])

  6. §3.1 二维曲线的绘制 （2）当plot函数只有一个输入参数时，即 plot(y) 若y是实型向量，则以该向量元素的下标为横坐标、元素值为纵坐标画出一条连续曲线；例如： y=rand(100,1); plot(y)

  7. §3.1 二维曲线的绘制 DES密码算法初始置换表

  8. §3.1 二维曲线的绘制 若y是复数向量，则分别以向量元素实部和虚部为横、纵坐标绘制一条曲线。 x=rand(100,1); y=rand(100,1); z=x+y.*i; plot(z)

  9. §3.1 二维曲线的绘制 若y是实矩阵，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。例如： x=0:0.01*pi:pi; y=[sin(x’),cos(x’)]; plot([x’,x’],y)

  10. §3.1 二维曲线的绘制 若y是复数矩阵，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。 例如，绘制3个同心圆，命令为： t=0:0.01:2*pi; x=exp(i*t); y=[x;2*x;3*x]’; plot(y)

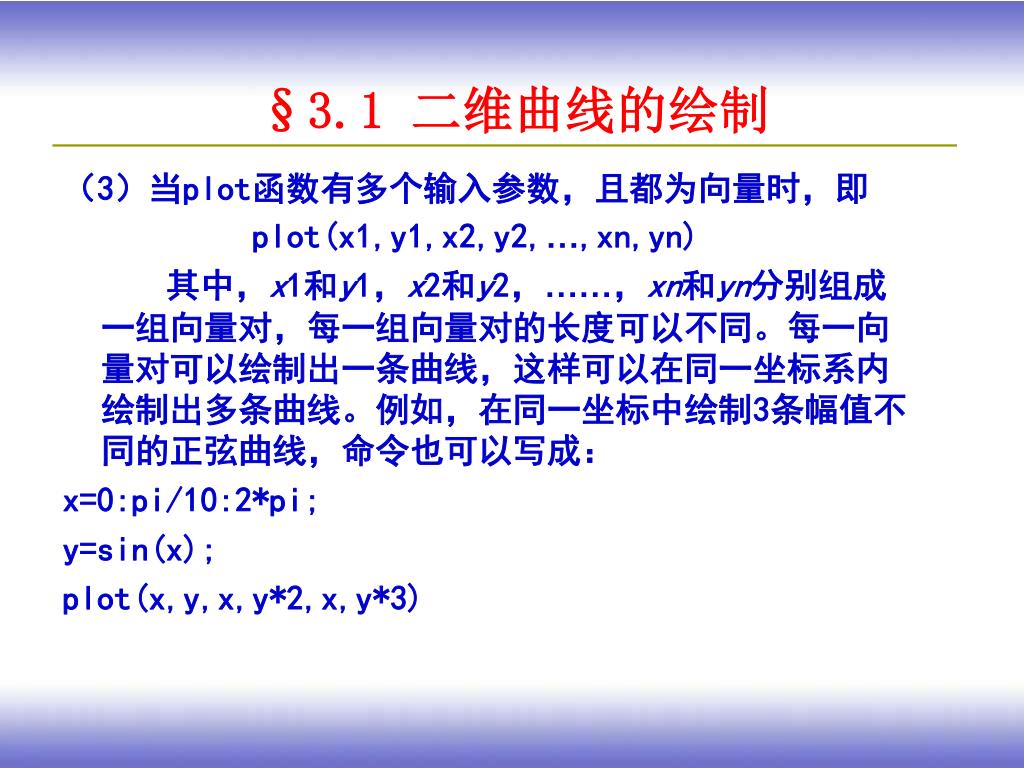

  11. §3.1 二维曲线的绘制 （3）当plot函数有多个输入参数，且都为向量时，即 plot(x1,y1,x2,y2,…,xn,yn) 其中，x1和y1，x2和y2，……，xn和yn分别组成一组向量对，每一组向量对的长度可以不同。每一向量对可以绘制出一条曲线，这样可以在同一坐标系内绘制出多条曲线。例如，在同一坐标中绘制3条幅值不同的正弦曲线，命令也可以写成： x=0:pi/10:2*pi; y=sin(x); plot(x,y,x,y*2,x,y*3)

  12. §3.1 二维曲线的绘制

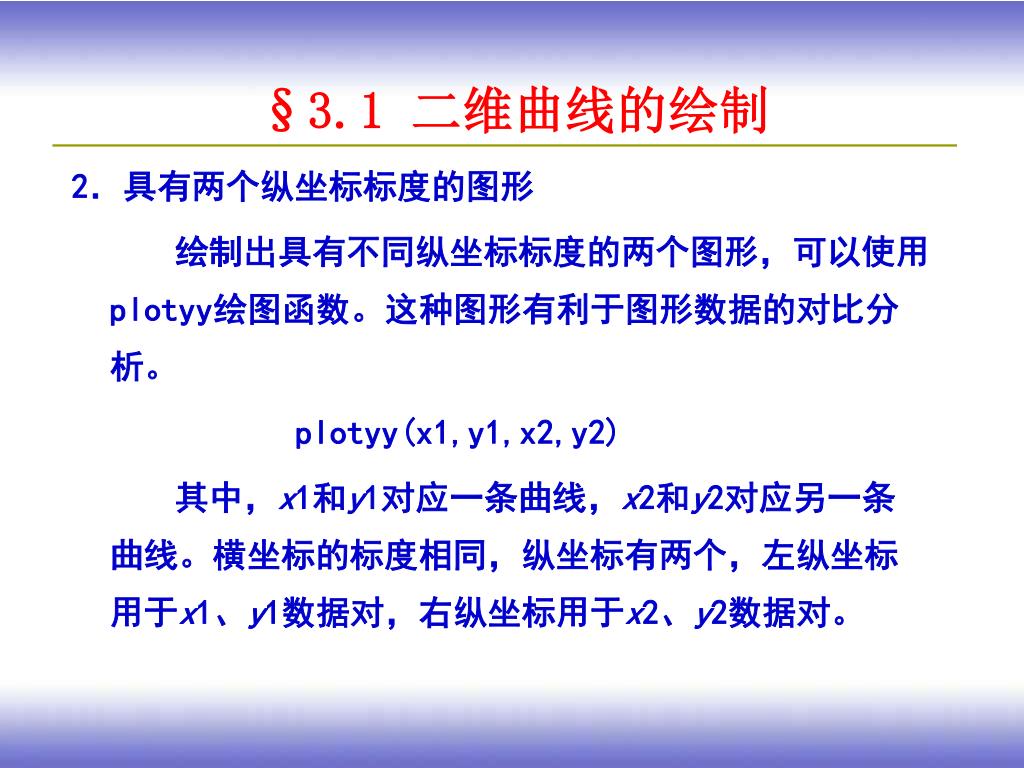

  13. §3.1 二维曲线的绘制 2．具有两个纵坐标标度的图形 绘制出具有不同纵坐标标度的两个图形，可以使用plotyy绘图函数。这种图形有利于图形数据的对比分析。 plotyy(x1,y1,x2,y2) 其中，x1和y1对应一条曲线，x2和y2对应另一条曲线。横坐标的标度相同，纵坐标有两个，左纵坐标用于x1、y1数据对，右纵坐标用于x2、y2数据对。

  14. §3.1 二维曲线的绘制 【例3.2】用不同标度在同一坐标内绘制曲线y1=0.2e−0.5xcos(4x)和y2=1.5e−0.5xcos(x)。 程序如下： x=0:pi/100:2*pi; y1=0.2*exp(-0.5*x).*cos(4*pi*x); y2=1.5*exp(-0.5*x).*cos(pi*x); plotyy(x,y1,x,y2);

  15. §3.1 二维曲线的绘制 plotyy函数还有其他两种调用格式如下： plotyy(x1,y1,x2,y2,fun); plotyy(x1,y1,x2,y2,fun1,fun2）; 其中，第2种调用格式是以fun方式绘制图形，fun可以为plot,semilogx,semilogy,loglog等；而第3种调用格式则是以fun1绘制（x1,y1），以fun2绘制（x2,y2).

  16. §3.1 二维曲线的绘制 注意：在双坐标绘制图形的调用过程中，不能够像后面介绍的plot函数那样对曲线属性进行设置，如果要对曲线的线型、颜色以及数据点的标识加以控制，应使用后面介绍的句柄图形控制来完成。

  17. §3.1 二维曲线的绘制 【例3.3】绘制双坐标二维图。 x=0:0.1*pi:2*pi; y=sin(x); z=exp(x); plotyy(x,y,x,z,'plot', 'semilogy')

  18. §3.1 二维曲线的绘制 3.1.2 设置曲线样式 MATLAB提供了一些绘图选项，用于确定所绘曲线的线型、颜色和数据点标记符号。例如，“b-.”表示蓝色点画线，“y:d”表示黄色虚线并用菱形符标记数据点。当选项省略时，MATLAB规定，线型一律用实线，颜色将根据曲线的先后顺序依次采用表3.2给出的前7种颜色。

  19. §3.1 二维曲线的绘制 表3.2 颜色选项 表3.1 线型选项

  20. §3.1 二维曲线的绘制 表3.3 标记符号选项

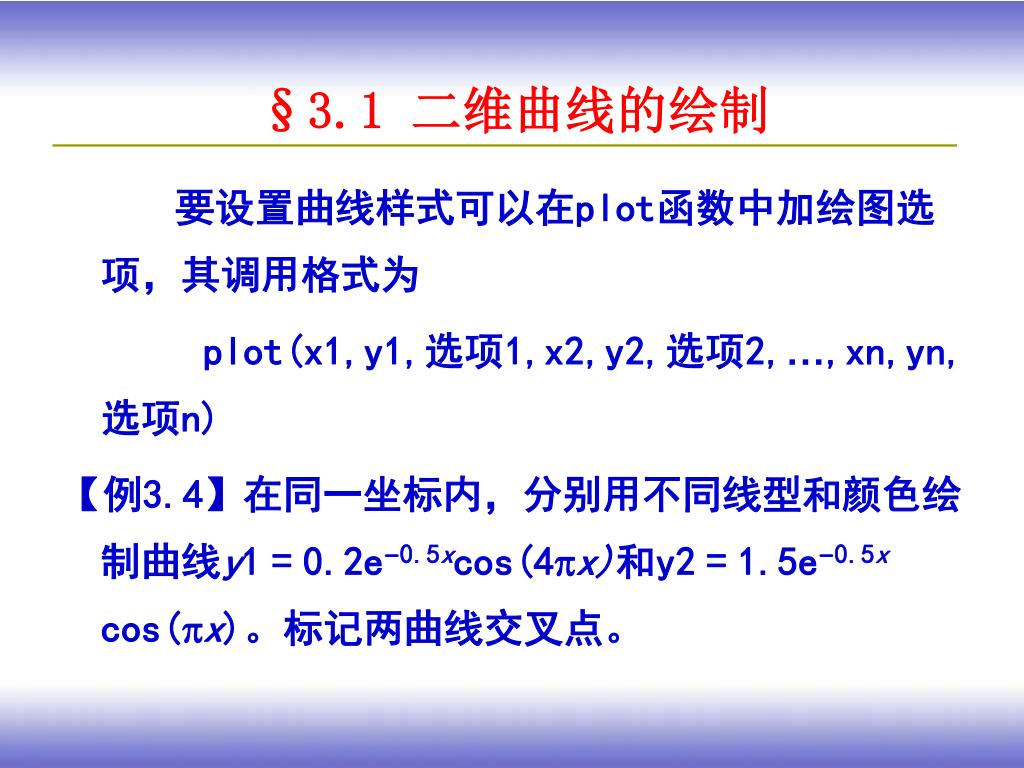

  21. §3.1 二维曲线的绘制 要设置曲线样式可以在plot函数中加绘图选项，其调用格式为 plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n) 【例3.4】在同一坐标内，分别用不同线型和颜色绘制曲线y1=0.2e−0.5xcos(4x)和y2=1.5e−0.5xcos(x)。标记两曲线交叉点。

  22. §3.1 二维曲线的绘制 程序如下： x=linspace(0,2*pi,1000); y1=0.2*exp(-0.5*x).*cos(4*pi*x); y2=1.5*exp(-0.5*x).*cos(pi*x); k=find(abs(y1-y2)<1e-2); %查找y1与y2相等点的下标 x1=x(k); %取y1与y2相等点的x坐标 y3=0.2*exp(-0.5*x1).*cos(4*pi*x1); %求y1与y2值相等点的y坐标 plot(x,y1,x,y2,'k:',x1,y3,'bp');

  23. §3.1 二维曲线的绘制

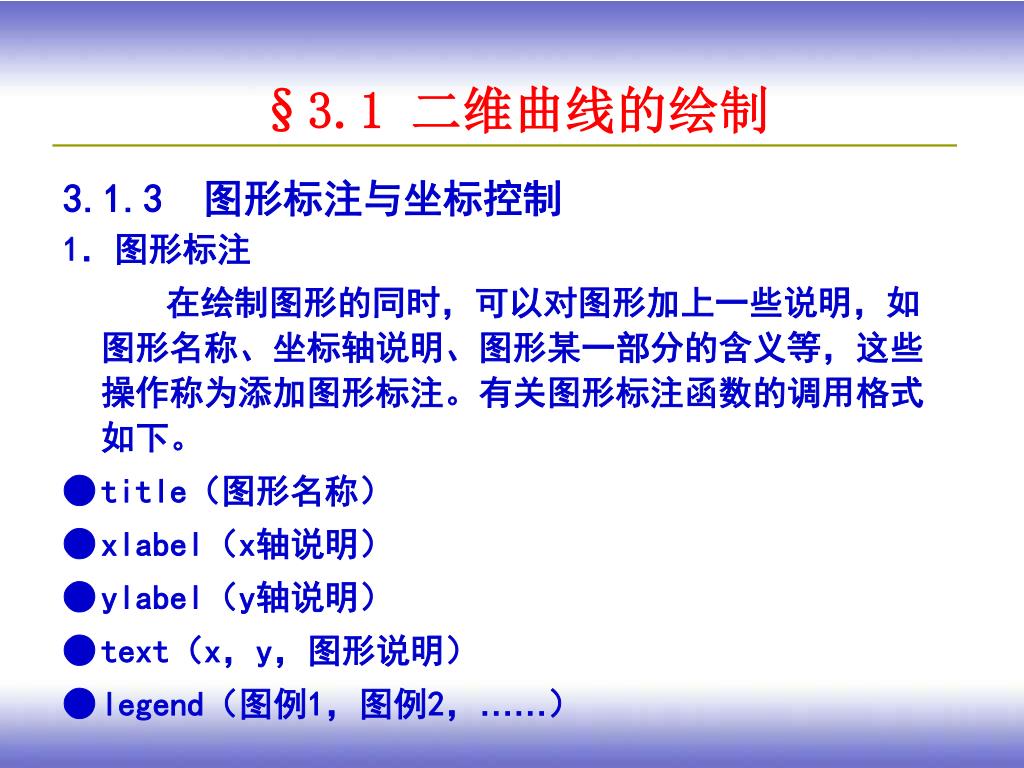

  24. §3.1 二维曲线的绘制 3.1.3 图形标注与坐标控制 1．图形标注 在绘制图形的同时，可以对图形加上一些说明，如图形名称、坐标轴说明、图形某一部分的含义等，这些操作称为添加图形标注。有关图形标注函数的调用格式如下。 ● title（图形名称） ● xlabel（x轴说明） ● ylabel（y轴说明） ● text（x，y，图形说明） ● legend（图例1，图例2，……）

  25. §3.1 二维曲线的绘制 title和xlabel、ylabel 函数分别用于说明图形和坐标轴的名称。text函数是在（x，y）坐标处添加图形说明。添加文本说明也可用gtext命令，执行该命令时，十字坐标光标自动跟随鼠标移动，单击鼠标即可将文本放置在十字光标处，如命令gtext(‘cos(x)’)，即可放置字符串cos（x）。legend函数用于绘制曲线所用线型、颜色或数据点标记图例，图例放置在空白处，用户还可以通过鼠标移动图例，将其放置在所希望的位置。除legend函数外，其他函数同样适用于三维图形，z坐标轴说明用zlabel函数。

  26. §3.1 二维曲线的绘制 上述函数中的说明文字，除使用标准的ASCII字符外，还可使用LaTeX（LaTeX是一种十分流行的数学排版软件）格式的控制字符，这样就可以在图形上添加希腊字母、数学符号、公式等内容。在MATLAB支持的LaTeX字符串中，用\bf、\it、\rm控制字符分别定义黑体、斜体和正体字符，受LaTeX字符串控制部分要加大括号{}括起来。 例如使得“MATLAB”一词黑体显示 text（0.3,0.5,‘The useful {\bf MATLAB}’） 得到标注效果sin(t+) text(0.3,0.5,'sin({\omega} t+{\beta})')

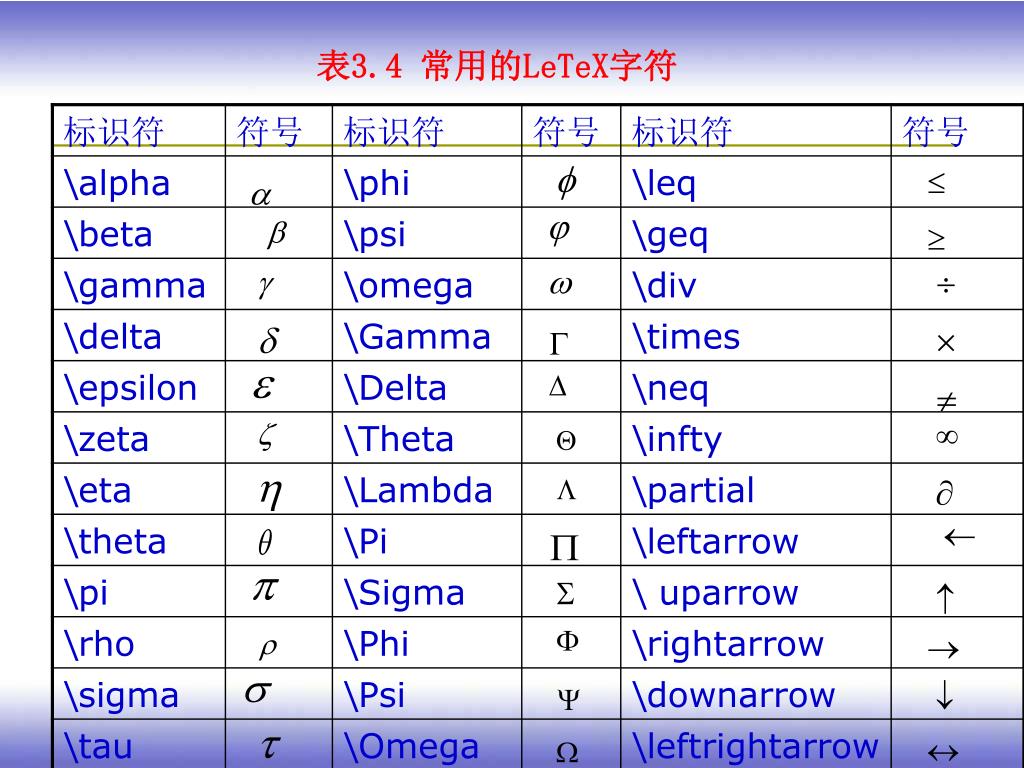

  27. 表3.4 常用的LeTeX字符

  28. §3.1 二维曲线的绘制 如果想在某个字符后面加上一个上标，则可以在该字符后面跟一个^引导字符串。若想把多个字符作为指数，则应该使用大括号，例如，e^{axt},对应的标注效果为 ，而e^axt对应的标注效果为 。类似的可以定义下标，下标是由-引导的，如 对应的标注效果为

  29. §3.1 二维曲线的绘制 【例3.5】在0≤x≤2区间内，绘制曲线y1=e−0.5x和y2=cos(4x)e−0.5x，并添加图形标注。 程序如下： x=0:pi/100:2*pi; y1=exp(-0.5*x); y2=exp(-0.5*x).*sin(2*x); plot(x,y1,x,y2)

  30. §3.1 二维曲线的绘制 title('x from 0 to 2{\pi}'); %加图形标题 xlabel('Variable X'); %加X轴说明 ylabel('Variable Y'); %加Y轴说明 text(1.5,0.5,'曲线y1=e^{-0.5x}'); %在指定位置添加图形说明 text(3,-0.1,'曲线y2=cos(4{\pi}x)e^{-0.5x}'); legend('y1','y2') %加图例

  31. §3.1 二维曲线的绘制

  32. §3.1 二维曲线的绘制 坐标轴标注的调用格式,以x轴为例再举一例： xlabel(‘标注’,‘属性1’，‘属性值1’，‘属性2’，‘属性值2’，…)

  33. §3.1 二维曲线的绘制 【例3.6】坐标轴标注函数应用。 x=1:0.1*pi:2*pi; y=sin(x); plot(x,y) xlabel('x(0-2\pi)','FontWeight','bold') ylabel('y=sin(x)','FontWeight','bold') title('正弦函数','FontSize',12,'FontWeight','bold','FontName','隶书')

  34. §3.1 二维曲线的绘制

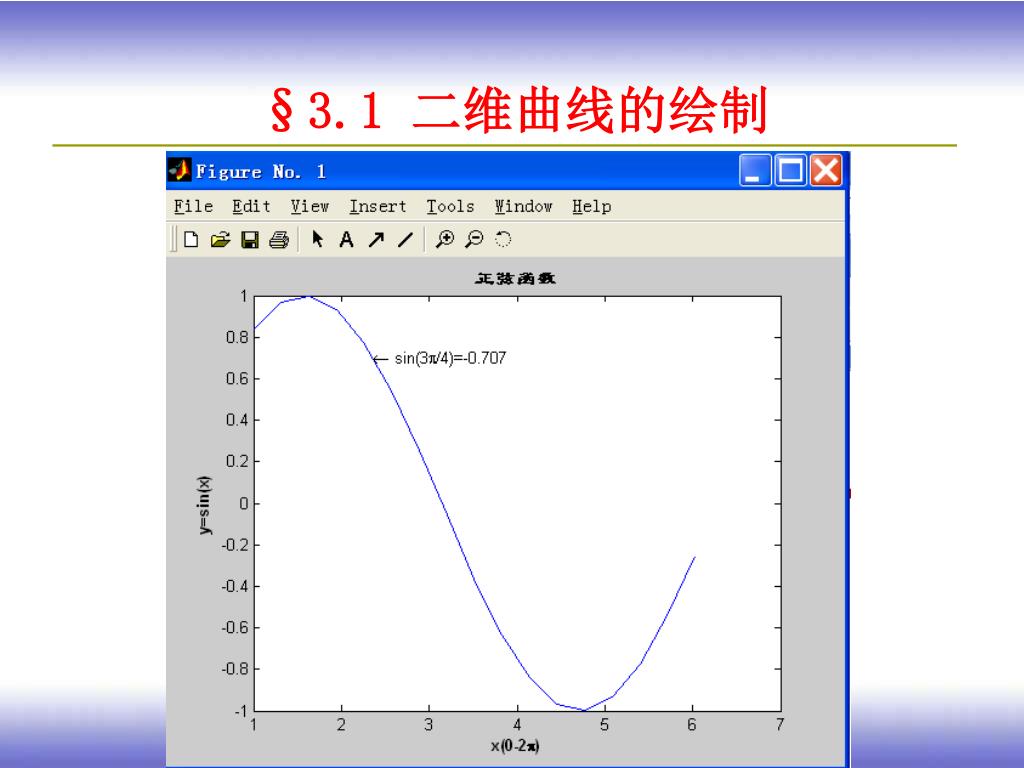

  35. §3.1 二维曲线的绘制 文本标注调用格式： text(x,y,’标注文本及控制字符串’) 【例3.7】对上例曲线添加文本。 text(3*pi/4,sin(3*pi/4),'\leftarrow sin(3\pi/4)=-0.707')

  36. §3.1 二维曲线的绘制

  37. §3.1 二维曲线的绘制 在标注中还可以实时地调用返回值为字符串的函数，如char,num2str等。利用这些函数可以完成较为复杂的文本标注。

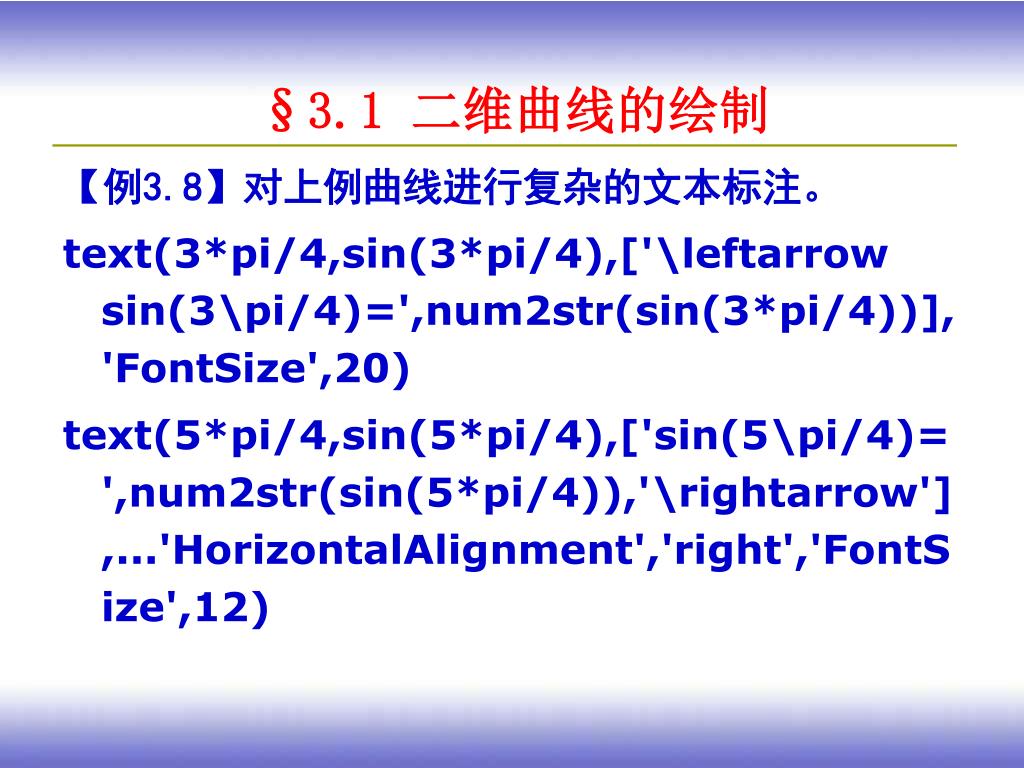

  38. §3.1 二维曲线的绘制 【例3.8】对上例曲线进行复杂的文本标注。 text(3*pi/4,sin(3*pi/4),['\leftarrow sin(3\pi/4)=',num2str(sin(3*pi/4))],'FontSize',20) text(5*pi/4,sin(5*pi/4),['sin(5\pi/4)=',num2str(sin(5*pi/4)),'\rightarrow'],...'HorizontalAlignment','right','FontSize',12)

  39. §3.1 二维曲线的绘制 HorizontalAlignment,用来控制文本标识输入起点是在标识本身的左侧还是右侧

  40. §3.1 二维曲线的绘制 交互式文本标注：gtext,使用该函数，可以通过鼠标来选择文本输入的点，单击后，系统将把指定的文本输入到所选的位置上。 【例3.9】鼠标交互式文本标注， x=1:0.1*pi:2*pi; y=sin(x); plot(x,y) gtext('y=sin(x)','FontSize',15)

  41. §3.1 二维曲线的绘制

  42. §3.1 二维曲线的绘制 图例标注：在数值计算结果的绘图中，经常会出现在同一张图形中绘制多条曲线的情况，为了能更好的区分各条曲线，matlab提供了图例标注函数legend。 其调用格式： legend(‘标注1’,’标注2’,…):标注1，标注2等分别对应绘图过程中按绘制先后顺序所生成的曲线。

  43. §3.1 二维曲线的绘制 【例3.10】对多条曲线加图例标注。 x=0:0.1*pi:2*pi; y=sin(x); z=cos(x)； plot(x,y,x,z) legend('sin(x)','cos(x)')

  44. §3.1 二维曲线的绘制

  45. §3.1 二维曲线的绘制 对于图例框在图中的位置，有两种方式可以改变： 一、用鼠标拖动图例框改变其在图中的显示位置； 二、在legend函数调用中进行简单的定位设置。 legend函数的调用格式： legend(‘标注’,…,’定位代码’)

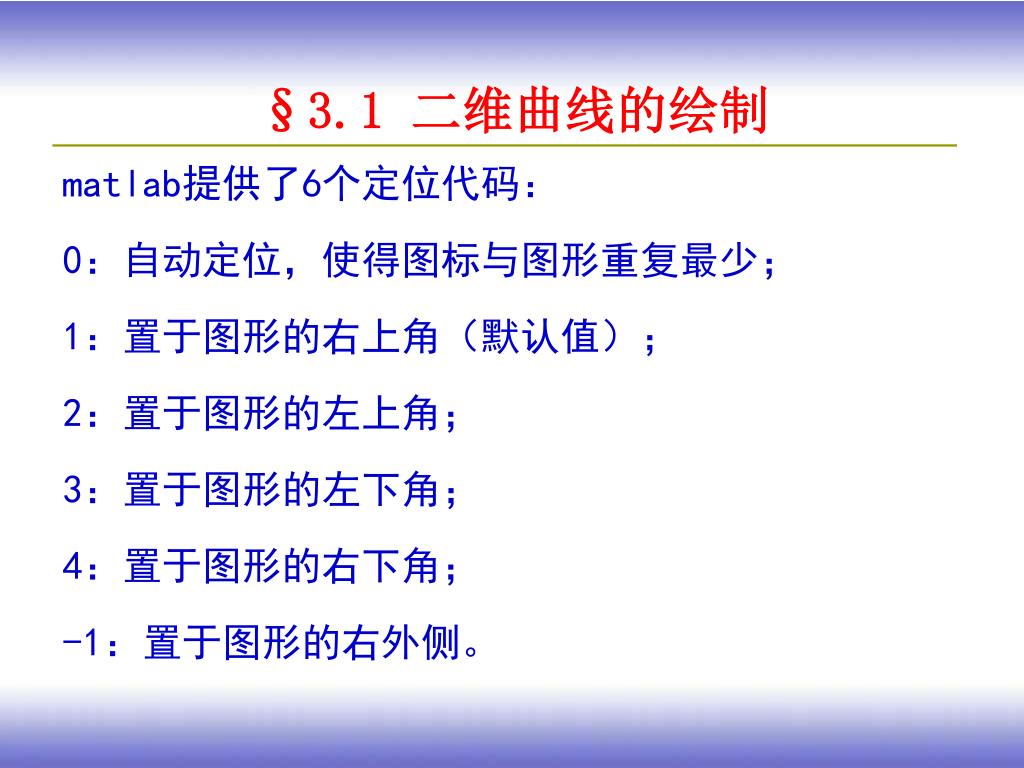

  46. §3.1 二维曲线的绘制 matlab提供了6个定位代码： 0：自动定位，使得图标与图形重复最少； 1：置于图形的右上角（默认值）； 2：置于图形的左上角； 3：置于图形的左下角； 4：置于图形的右下角； -1：置于图形的右外侧。

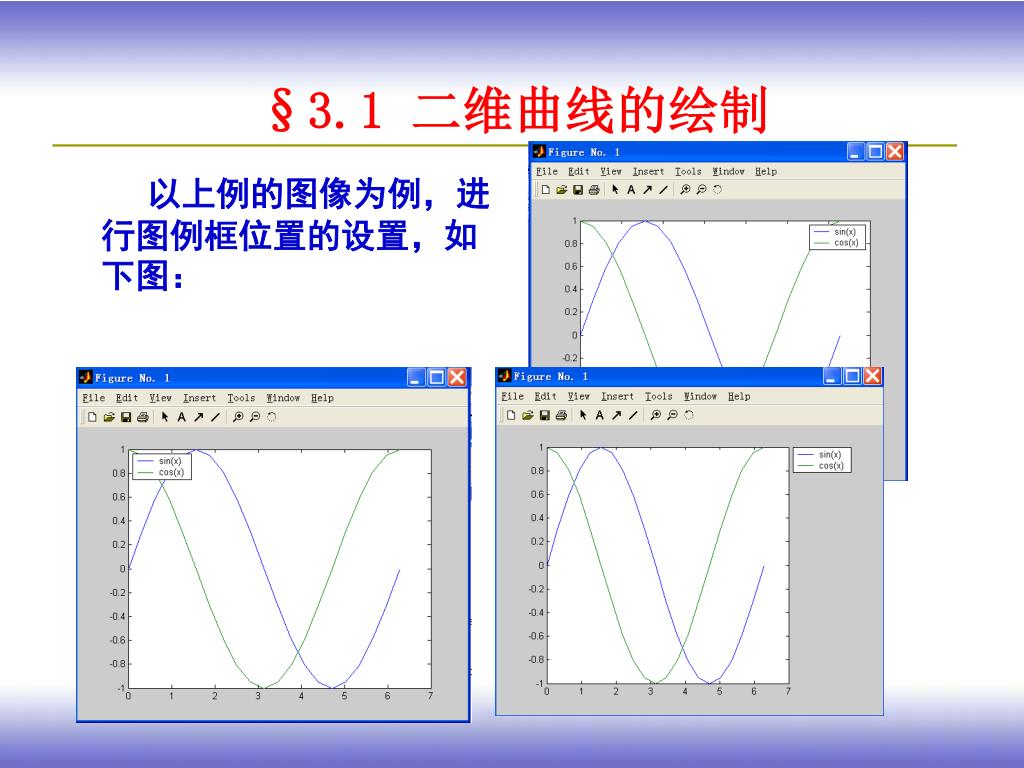

  47. §3.1 二维曲线的绘制 以上例的图像为例，进行图例框位置的设置，如下图：

  48. §3.1 二维曲线的绘制 2．图形控制 matlab提供了较常用的图形控制函数，更加精细的控制由后面介绍的句柄图形来完成。 • 坐标轴的控制函数axis 函数axis用来控制坐标轴的刻度范围及显示形式。其调用格式如下： ●axis(V):其中v是一数组，用以存储坐标轴的范围，对于二维图形，v的表达形式为： v=[xmin,xmax,ymin,ymax] 对于三维图形，其表达形式为： V=[xmin,xmax,ymin,ymax,zmin,zmax]

  49. §3.1 二维曲线的绘制 ●axis‘控制字符串’：使用这种格式用户可以选择不同的控制字符串，以完成对坐标轴的操作，具体的控制字符串的表达式形式如下页表：

  50. axis控制字符串及说明
