  1. Tatiana Ortega Galvis 200710958 Routing Protocols

  2. Se encarga de conectar dos o mas redes físicas para el envío y recibimiento de datagramas entre ellas. Debeexistirunatabla de ruteo Routing…

  3. Un protocolo de ruteo, tiene la capacidad de construir y administrar la informacion de la tabla de ruteo de forma dinámica …

  4. Buscan entender el funcionamiento y alcance de un protocolo de ruteo. Es un conjunto de redes y dispositivos que se encuentran administrados por una sola entidad o en algunas ocasiones varias que cuentan con una política común de definición de trayectorias para Internet. Que es un sistema autónomo 2

  5. Interior Gateway Protocols • Permite a los routers intercambiar informacion dentro de un sistema autónomo. • Ej> OSPF, RIP • Exterior Gateway Protocols • Permite el intercambio de informacion resumida entre sistemas autónomos • Ej> BGP Tipos de protocolos de ruteo …

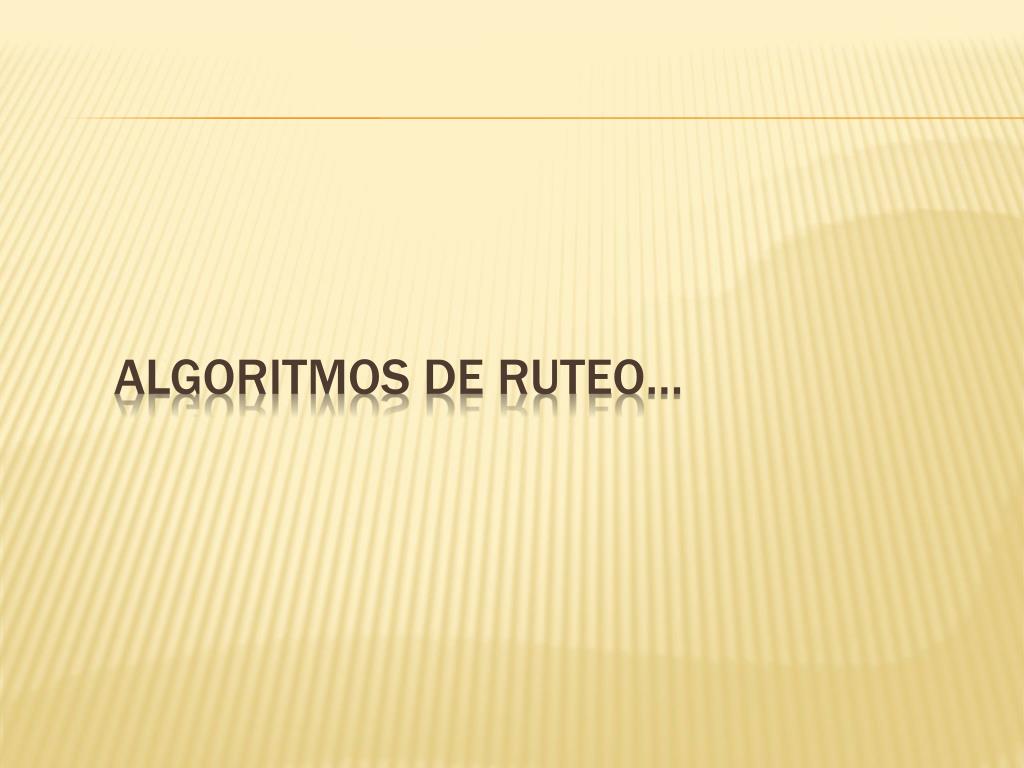

  6. Algoritmos de Ruteo…

  7. El ruteoescontroladoespecificamentepor el administrador de la red. • Descubre y propaga los router a través de la red de forma manual en cadadispositivo de la red Ruteoestático…

  8. Envio de paquetesporpuertosdeterminados No se ve la topología de la red. Ahorro de memoria. …

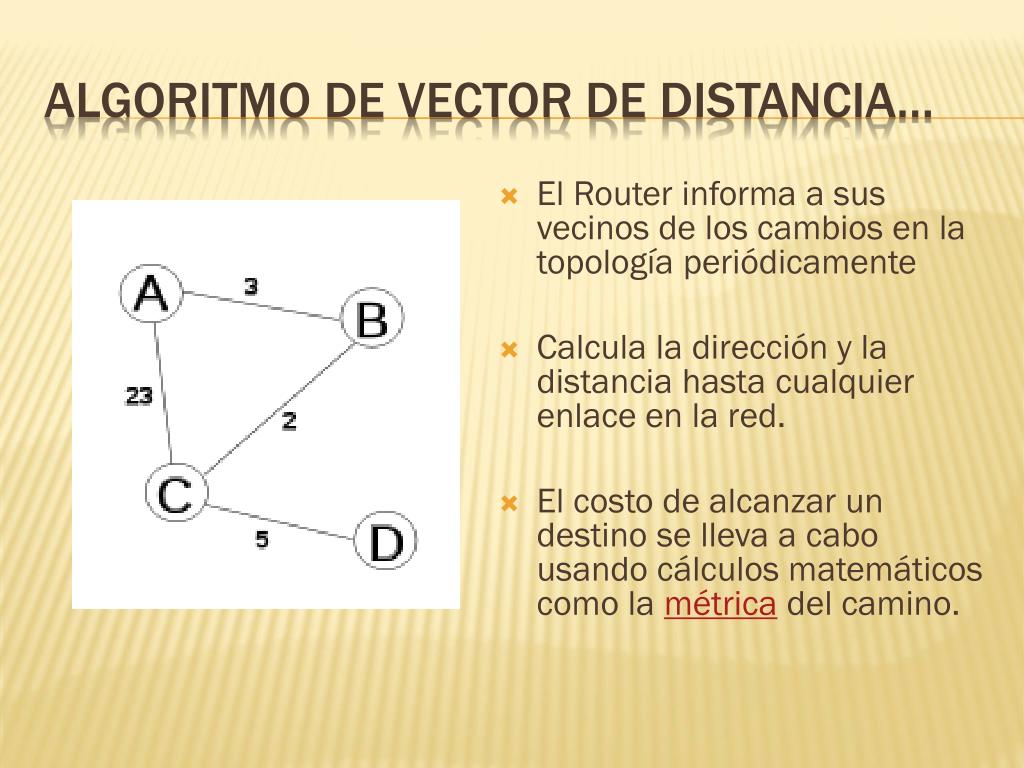

  9. El Router informa a sus vecinos de los cambios en la topología periódicamente Calcula la dirección y la distancia hasta cualquier enlace en la red. El costo de alcanzar un destino se lleva a cabo usando cálculos matemáticos como la métrica del camino. Algoritmo de vector de distancia…

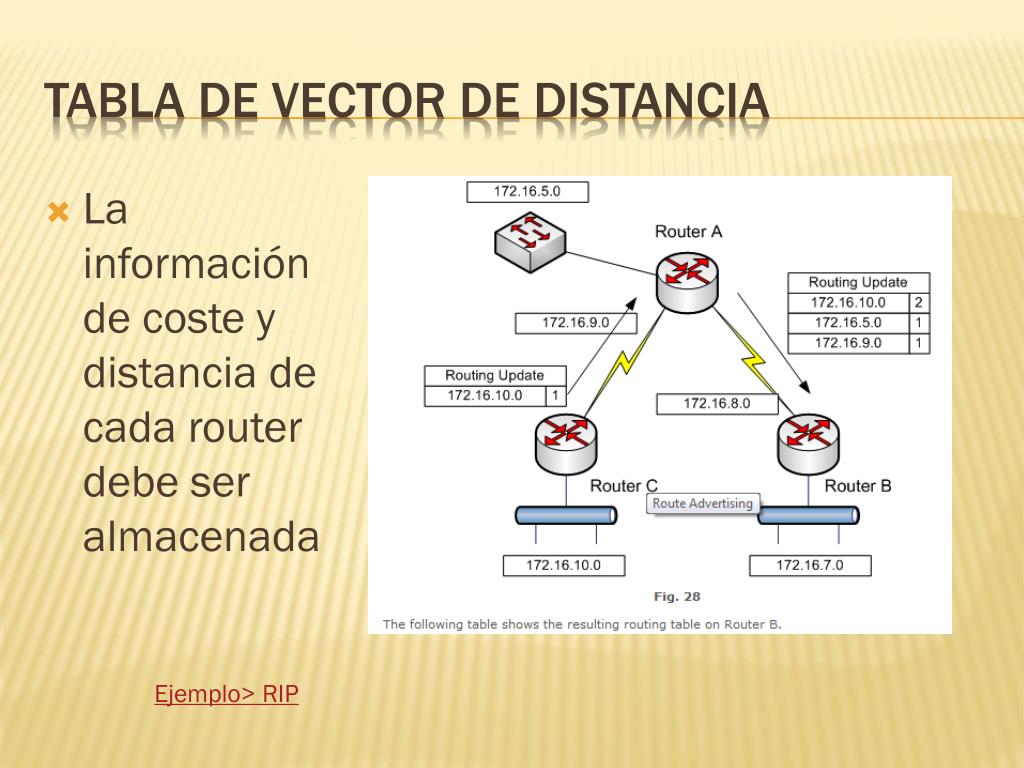

  10. La información de coste y distancia de cada router debe ser almacenada Tabla de vector de distancia Ejemplo> RIP

  11. Es el numero de saltoscomunicadopor un vecino, mas la distancia en alcanzaresevecino • tvd Métrica …

  12. RoutingInformationprotocol. V1  Utiliza puerto UDP 520 para enviar mensajes por broadcast . V2  Multicast 224.0.0.9 Rip

  13. Calcula el caminomascortohacia la red de destinousando el algoritmo de vector de distancia La distanciaestacalculadapor el numero de saltos del router, hastaalcanzar la red destino. Quehace rip?

  14. Request Packets> • Indica si el router vecino devolverá la tabla de distancia vector completa o unas pequeñas especificaciones. Tipos de paquetes…

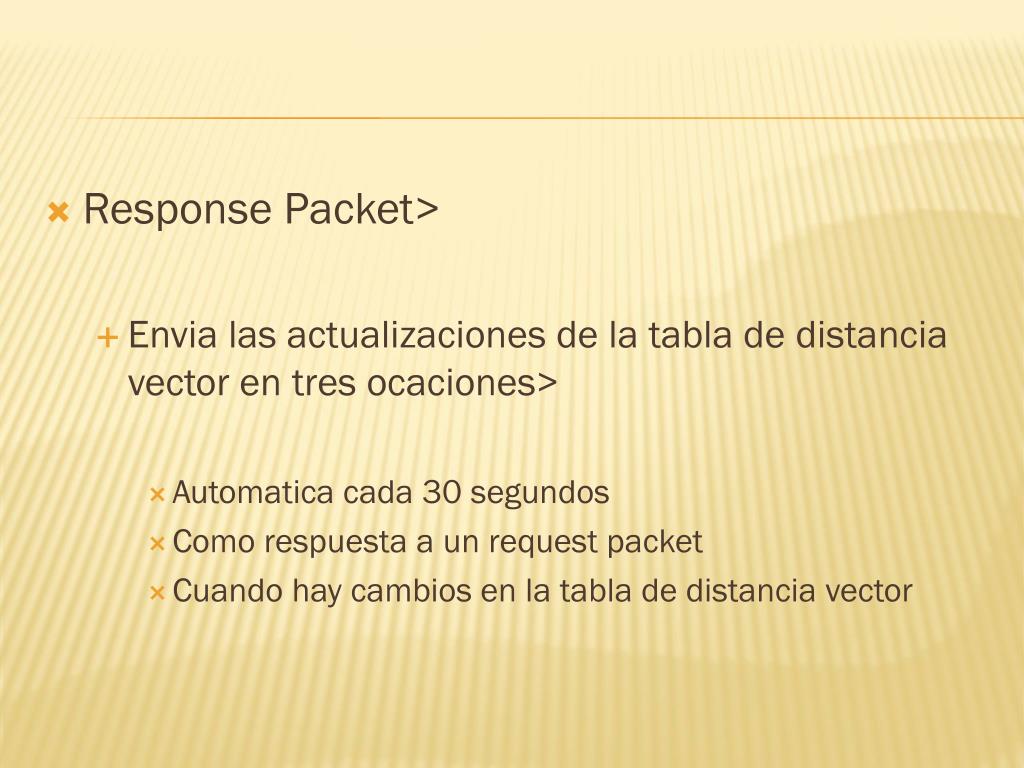

  15. Response Packet> • Envialasactualizaciones de la tabla de distancia vector en tresocaciones> • Automaticacada 30 segundos • Como respuesta a un request packet • Cuando hay cambios en la tabla de distancia vector

  16. Formacion de paquetes rip… 512 octetos.

  17. Activa Pasiva Modos de operacion…

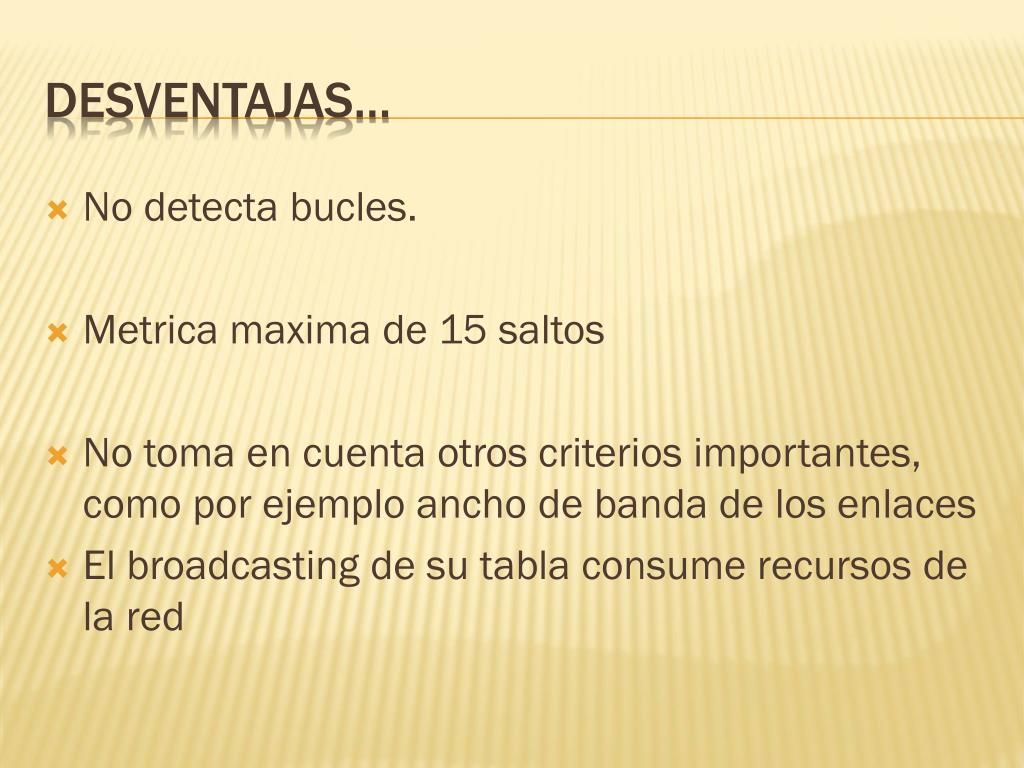

  18. No detectabucles. Metrica maxima de 15 saltos No toma en cuenta otros criterios importantes, como por ejemplo ancho de banda de los enlaces El broadcasting de su tabla consume recursos de la red Desventajas…

  19. Facil de configurar Protocoloabierto Usadoporvariosfabricantes Ventajas…

  20. Usa el principio de link state para determinar la topología de la red. • Un link state es la descripcion dela interface en el router y su relacion con otros routers • Direccion IP • Mascara de subred • Tipo de red Link state protocol algorithm

  21. 1. Cada router identificatodos los dispositivos de ruteo en lasredesdirectamenteconectadas 2. Cada router exponeunalista de todos los links de su red y sucostoasociado, mediante link state advertisement (LSA) 3. Con este advertisement, cad router creauna base de datosdetallando la topologia de la red 4. Cada router usaestadase de datosparadeterminarlasrutasoptimas. Esta se actualiza en la tabla de ruteo. Proceso…topología de la red

  22. Shortest path first algorithm

  23. Es un Link stateprotocol Ofrece mayor cantidad de caminos para el mismo destino para mayor eficiencia de la red Soporta la autenticacion previniendo que fuentes crruptas traten de alterar las tablas Open shortest path first (Ospf)

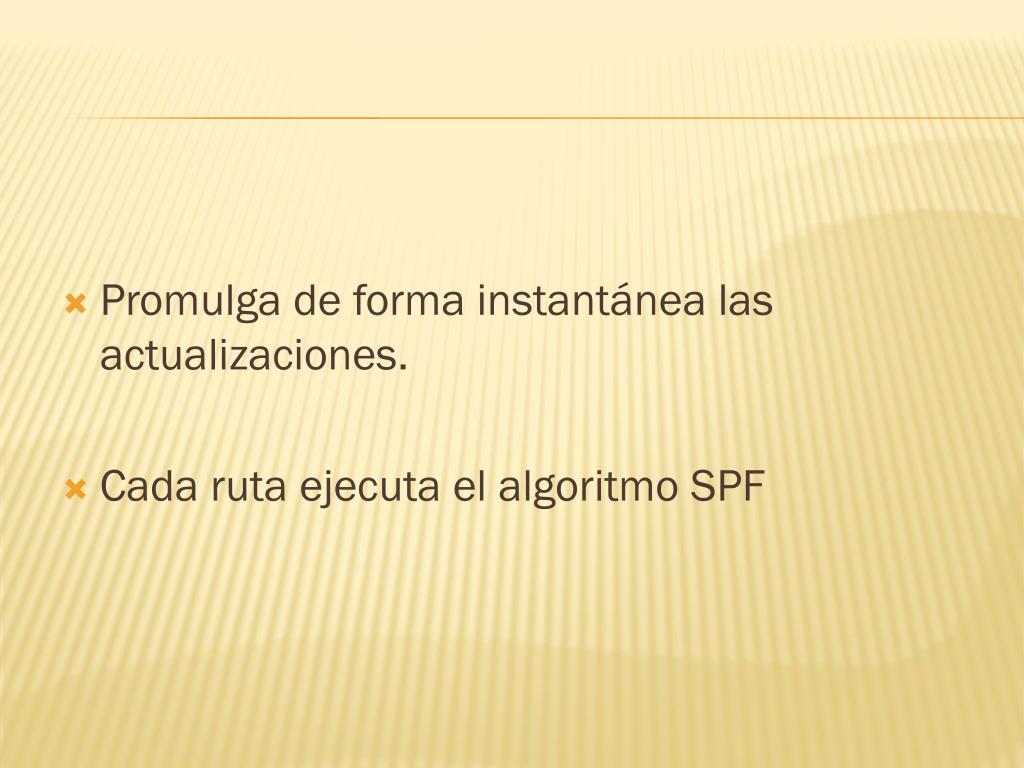

  24. Promulga de forma instantánea las actualizaciones. Cada ruta ejecuta el algoritmo SPF

  25. La red OSPF esta dividida en areas que consisten en un grupo lógico de redes y routers. Cada area tiene asignado un ID de 32 bits Con esto cada router mantiene una base de datos de topologías identicas describiendo los routers vecinos y sus links areasOspf

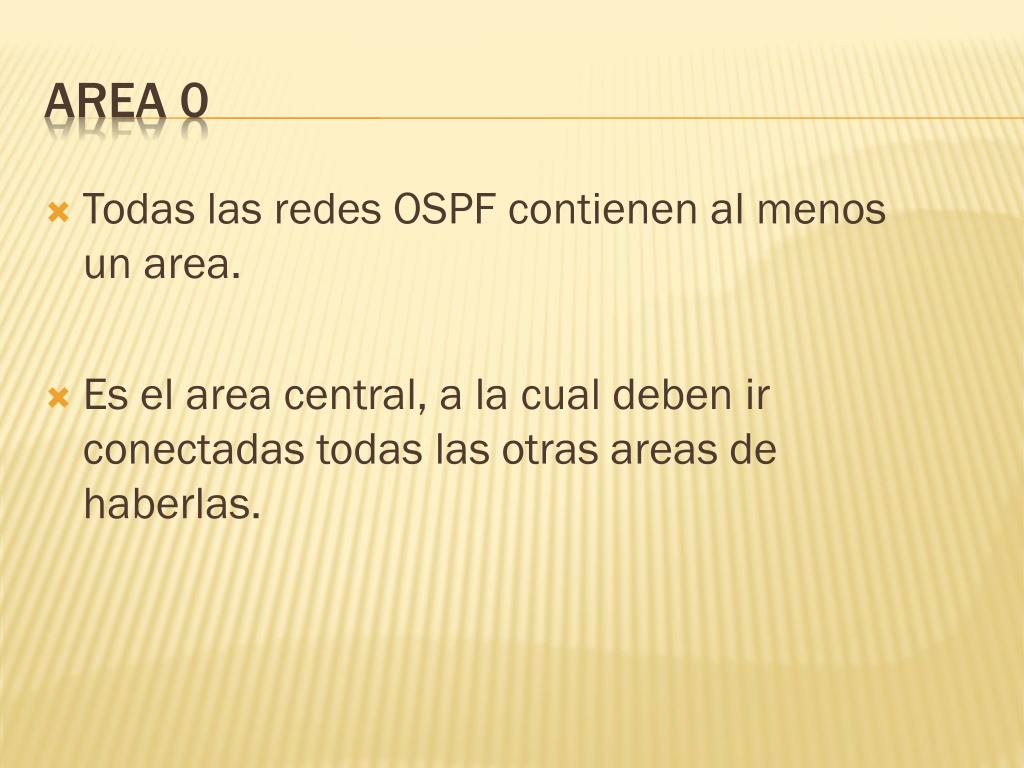

  26. Todas las redes OSPF contienen al menos un area. Es el area central, a la cual deben ir conectadas todas las otras areas de haberlas. Area 0

  27. Intraarearouters: • Para una especifica area • Areaborderrouters: • Esta logicamente conectado con dos o mas areas. Una debe ser el area 0 • AS Boundaryrouters: • Conecta redes OSPF con otro tipo de ambientes routing

  28. Hay 3: • Point topoint: Conecta directamente 2 routers • MultiAcces: Soporta mas de 2 routers. • Broadcast • Non-broadcast • Point tomultipoint: Es un caso de multiacces non broadcast Tipos de red

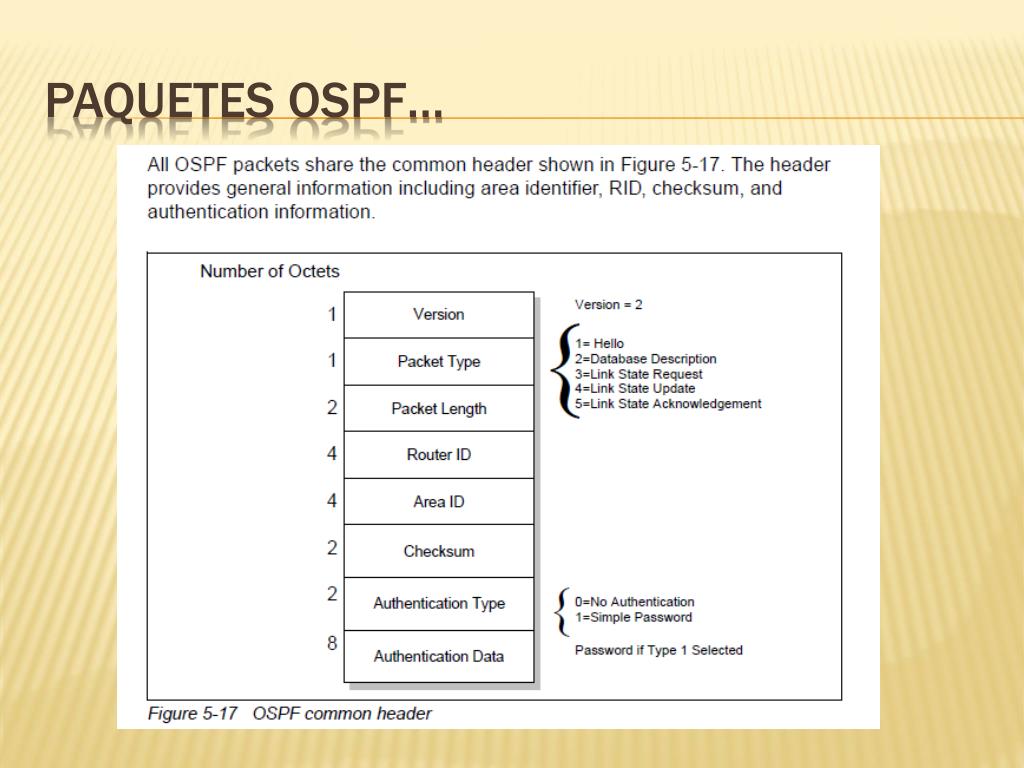

  29. Paquetes OSPF…

  30. Similar al algoritmo de vector de distancia. • Diferencia> • en vez de distancia, brindalasdireccionesdestino y lasdescripciones de comollegar a esedestino. Path vector routing

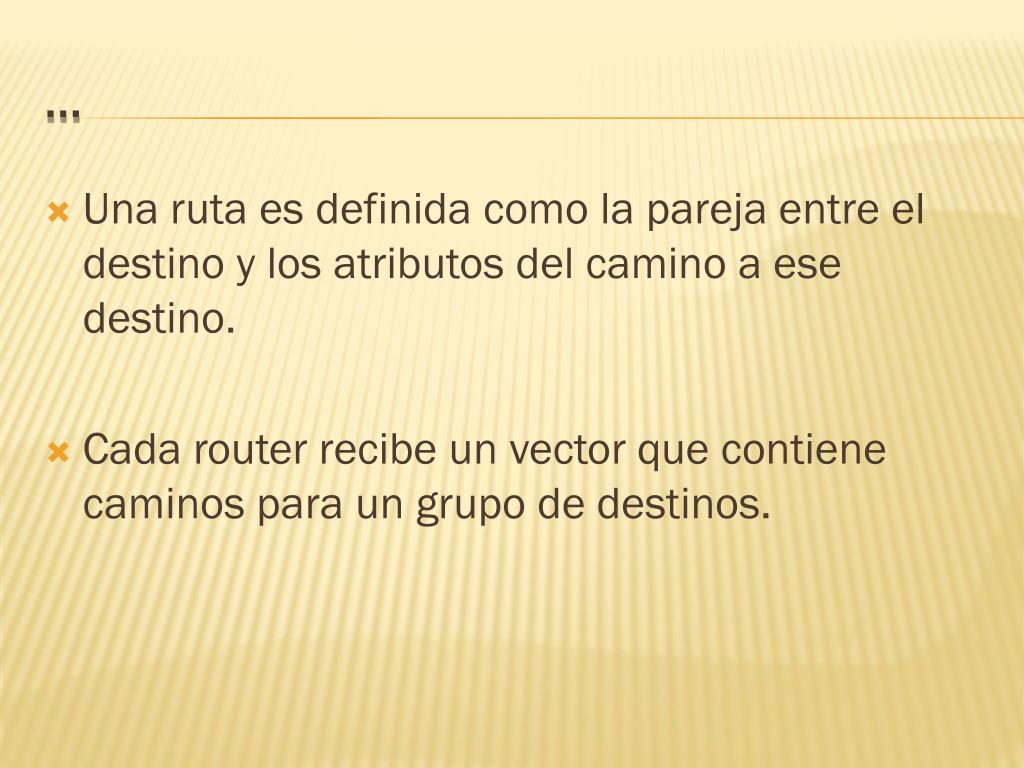

  31. Unarutaesdefinidacomo la pareja entre el destino y los atributos del camino a esedestino. Cada router recibe un vector quecontienecaminospara un grupo de destinos. …

  32. Menorcompeljidadque en el algoritmo link state. Solo se actualiza la informacionquevaría No hay ciclos en el ruteopor el uso de caminos. Puedeesconderinformacion de forma selectiva Ventajas… EJ> BGP

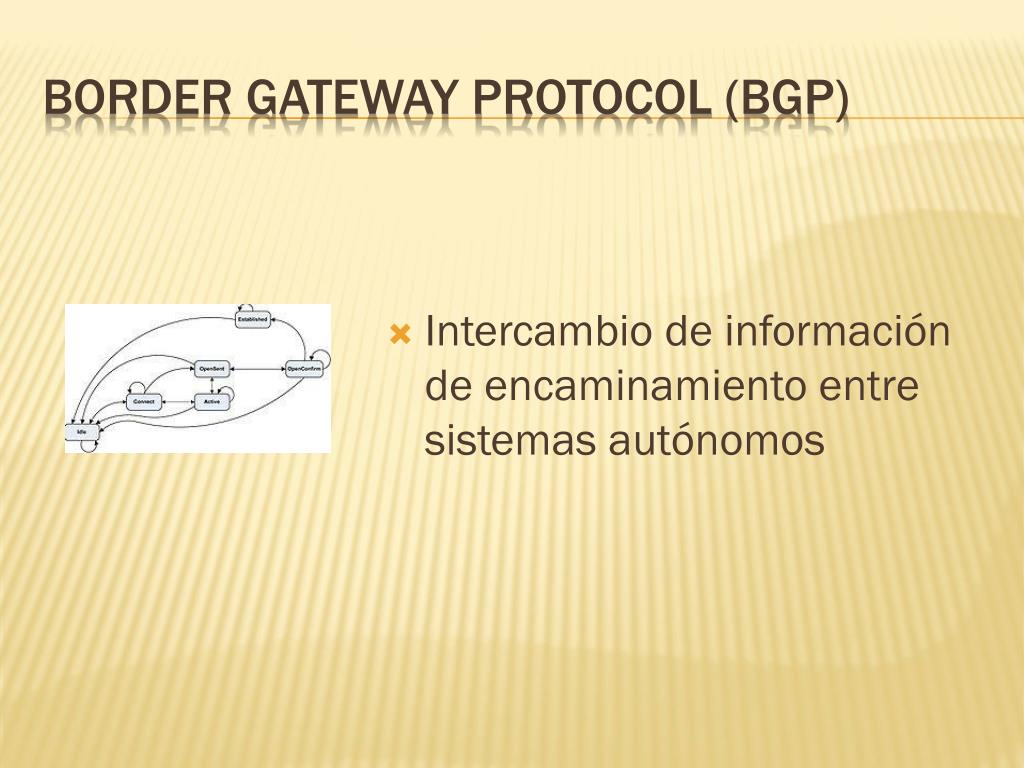

  33. Intercambio de información de encaminamiento entre sistemas autónomos BORDER GATEWAY PROTOCOL (BGP)

  34. Es el protocolo principal de publicación de rutas utilizado por las compañías más importantes de ISP en Internet. toma decisiones de encaminamiento basándose en políticas de la red, o reglas que utilizan varios atributos de ruta BGP …

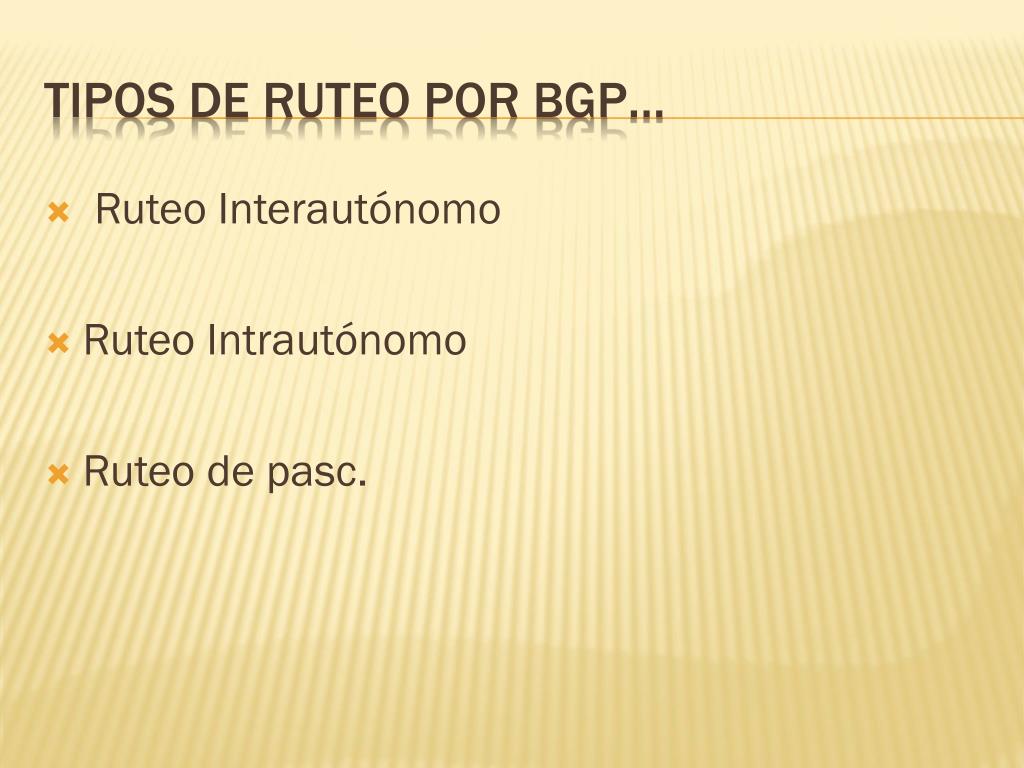

  35. Ruteo Interautónomo Ruteo Intrautónomo Ruteo de pasc. Tipos de ruteoporbgp…

  36. Combinaatributospositivos de vector distance y link state. • Vector distance> • Usametricasparaasignarrutaspreferentes • Link state> • Las actualizaciones del ruteo son esporádicas • Reduce costos Hybrid routing… EJ> EIGRP

  37. Similar al algoritmo vector de distancia Usa metricas para determinar los caminos optimos Las actualizaciones de la topologia de la red estan conducidas. Es diseñado para redes con grado alto de complejidad Enhanced interior gateway routing protocol (eigrp)

  38. Tiene una lista de rutas alternativas por si una cae Puede realizar actualizaciones parciales del router …

  39. Protocolopropietariopatentadopor CISCO. Se emplea con el protocolo TCP/IP Interior gatewayroutingprotocol (igrp)

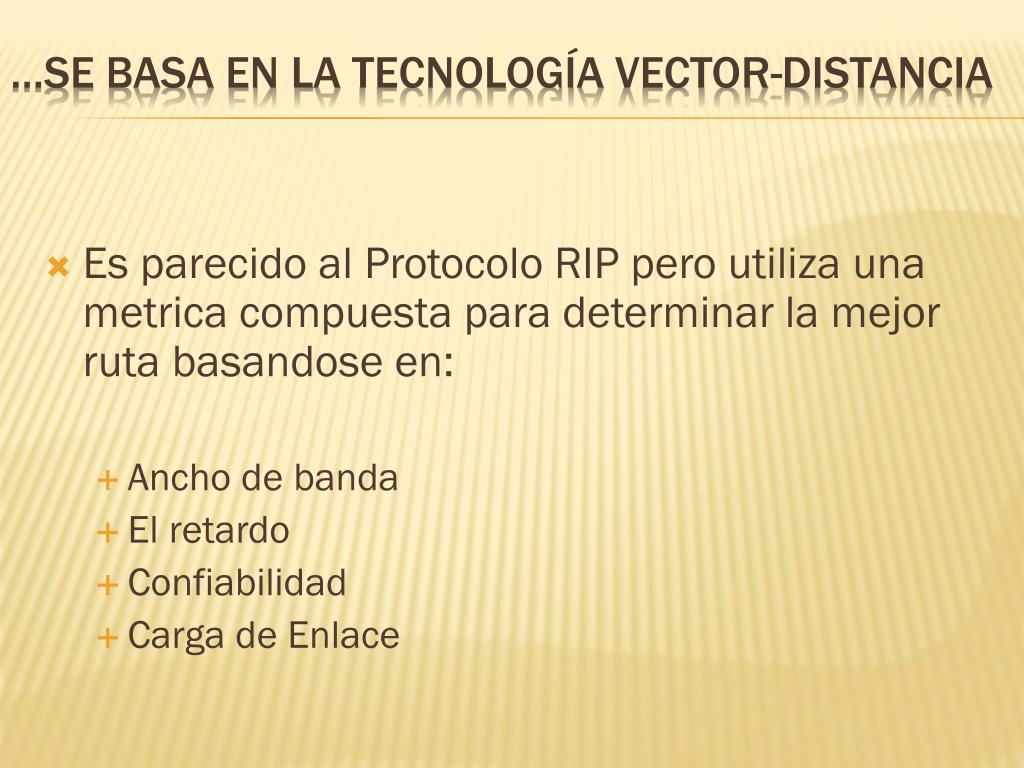

  40. Es parecido al Protocolo RIP peroutilizaunametricacompuestaparadeterminar la mejorrutabasandose en: • Ancho de banda • El retardo • Confiabilidad • Carga de Enlace …Se basa en la tecnología vector-Distancia

  41. Cada router no necesita saber todaslasrelacionesruta/enlace para la red entera Cada router publicadestinos con unadistanciacorrespondiente Cada router querecibe la informacion, ajusta la distancia y la propaga a los routers vecinos

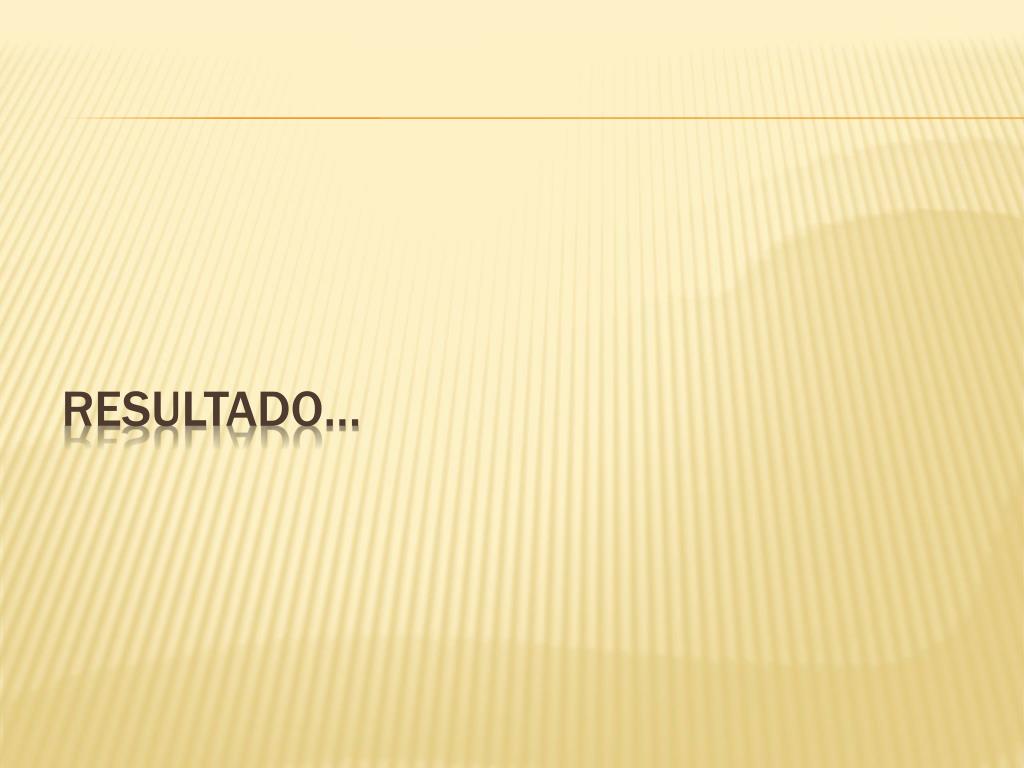

  42. Resultado…

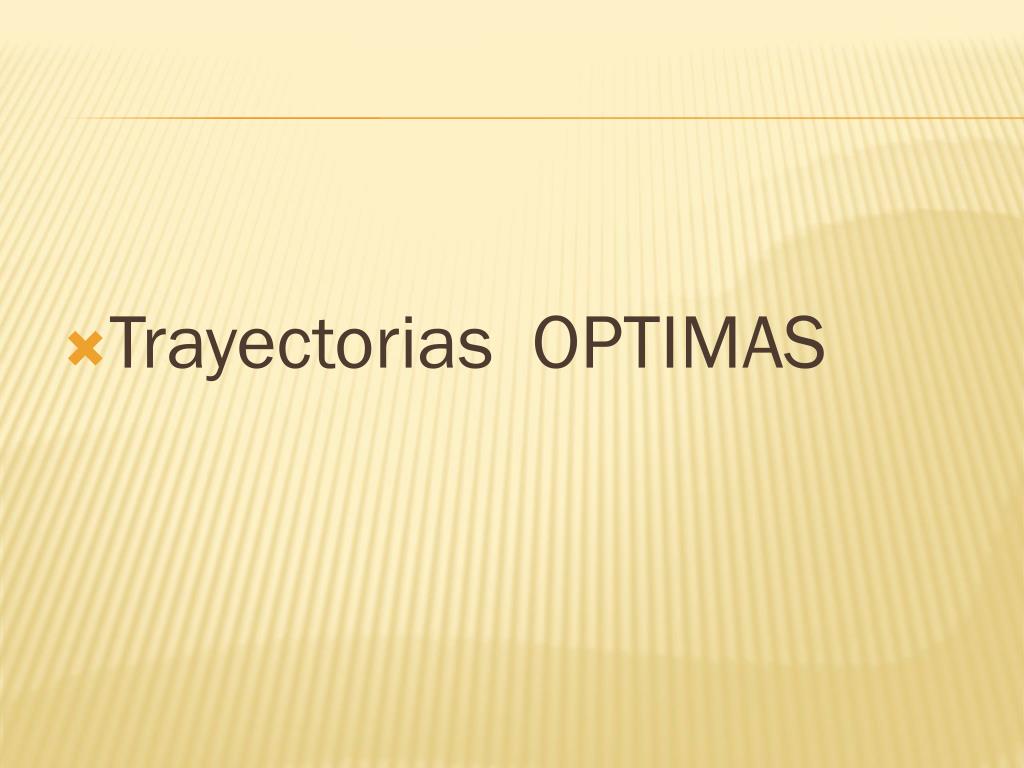

  43. Trayectorias OPTIMAS

  44. Utilizado por routers IP para intercambiar paquetes entre dos redes que se asignan mutuamente direcciones incompatibles. Proporciona un mapeo entre las direcciones internas IP y las direcciones externas globalmente unicas. Agotamientodirecciones IP v4 (NAT)Network AddressTranslation

  45. Dentro de la cabecera de un paquete IP, existen campos en los que se indica la dirección origen y destino. Esta combinación de números define una única conexión. NAT cambia la dirección origen en cada paquete de salida y, dependiendo del método, también el puerto origen para que sea único. Estas traducciones de dirección se almacenan en una tabla. Un paquete que intenta ingresar a la red interna y no existe en la tabla de traducciones, es descartado. Como lo hace …

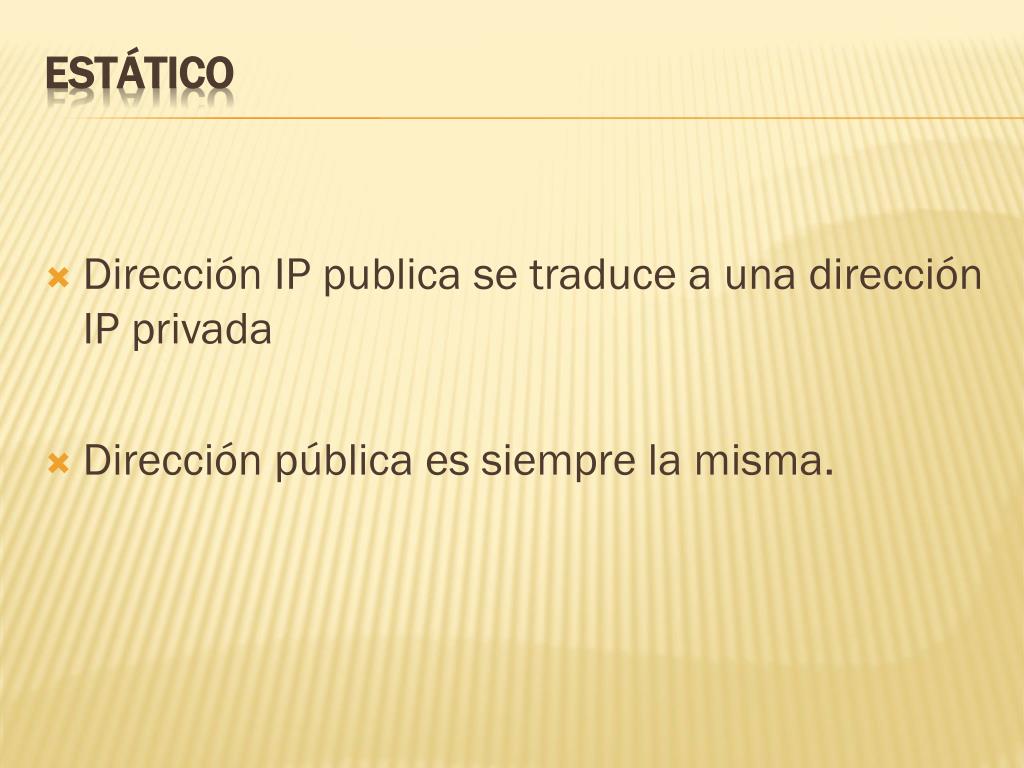

  46. Dirección IP publica se traduce a una dirección IP privada Dirección pública es siempre la misma. Estático

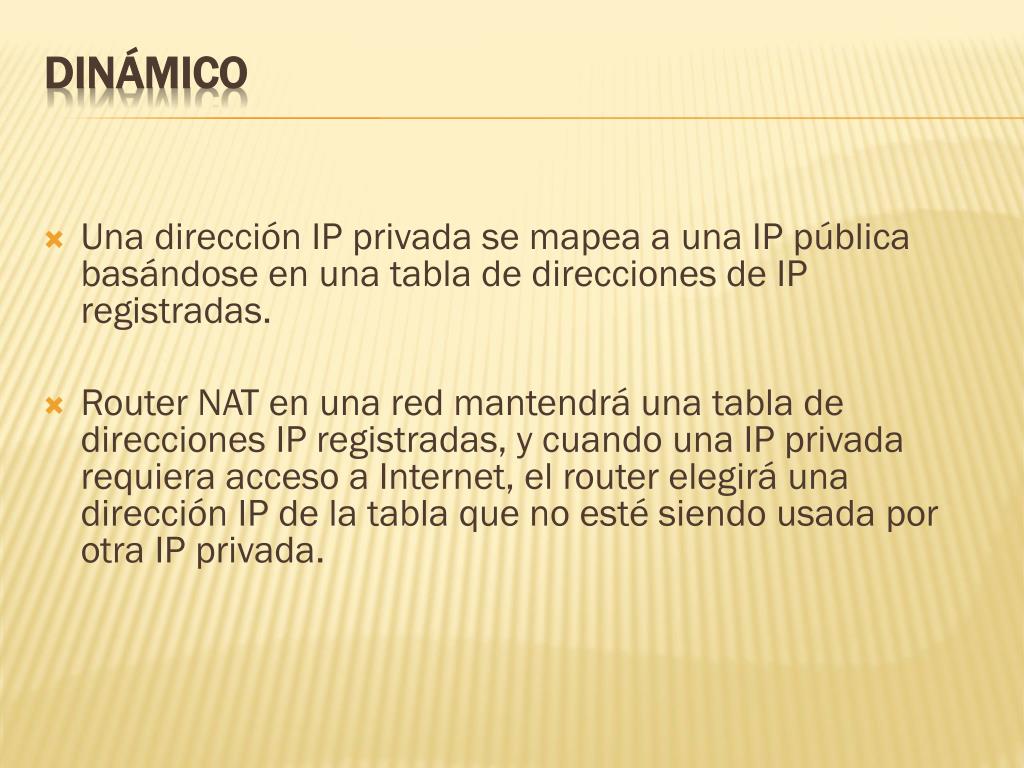

  47. Una dirección IP privada se mapea a una IP pública basándose en una tabla de direcciones de IP registradas. Router NAT en una red mantendrá una tabla de direcciones IP registradas, y cuando una IP privada requiera acceso a Internet, el router elegirá una dirección IP de la tabla que no esté siendo usada por otra IP privada. Dinámico

  48. Permite aumentar la seguridad de una red dado que enmascara la configuración interna de una red privada, lo que dificulta a los hosts externos de la red el poder ingresar a ésta. Para este método se requiere que todos los hosts de la red privada que deseen conectarse a la red pública posean al menos una IP pública asociada. Ventajas

  49. Proviene del NAT dinámico Toma múltiples direcciones IP privadas entregadas mediante DHCP y las traduce a una única dirección IP pública utilizando diferentes puertos. NAT de única dirección o NAT multiplexado a nivel de puerto. Sobrecarga
