Smart Multitap

Smart Multitap. 7 조. 팀장 – 0960026 박지운 팀원 – 0860015 문성준 0960064 조기형 0960004 고석영. 개발현황. ∘ 시스템 구성도 ∘ 개발현황. 시스템 구성도. XBeeS2. 아두이노. 멀티탭. 스마트폰. 서버. 아두이노 안드로이드 시리얼통신. 박지운 , 문성준

ros
Télécharger la présentation

Smart Multitap

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Smart Multitap • 7조 팀장 – 0960026 박지운 팀원 – 0860015 문성준 • 0960064 조기형 0960004 고석영

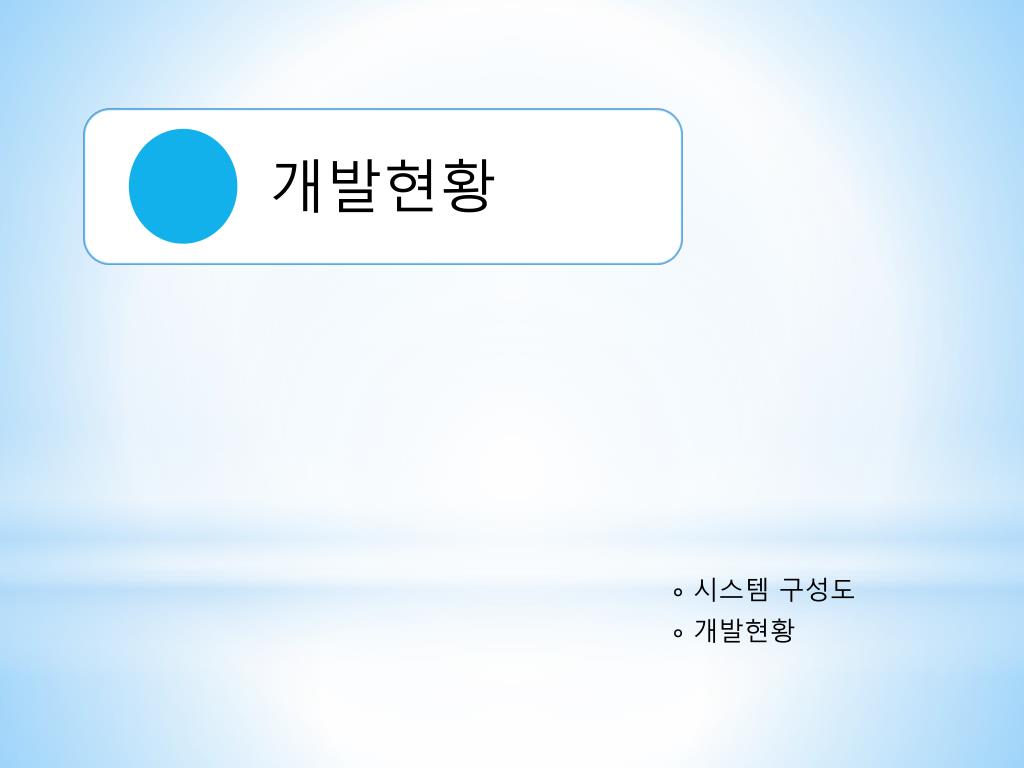

  2. 개발현황 ∘ 시스템 구성도 ∘ 개발현황

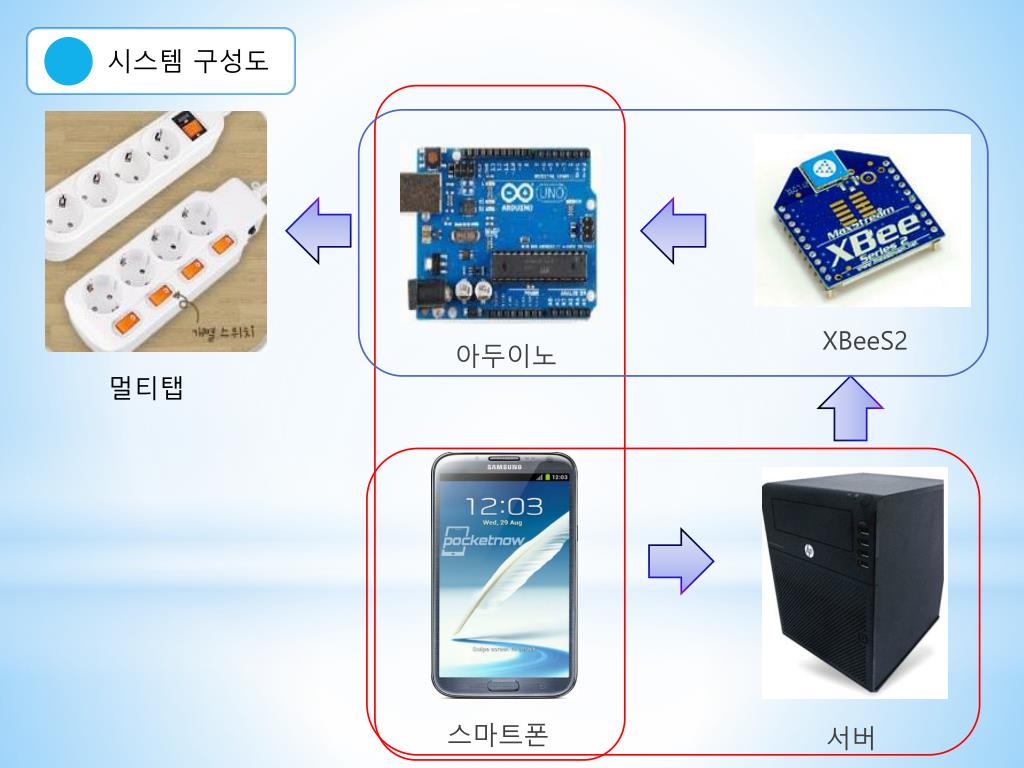

  3. 시스템 구성도 XBeeS2 아두이노 멀티탭 스마트폰 서버

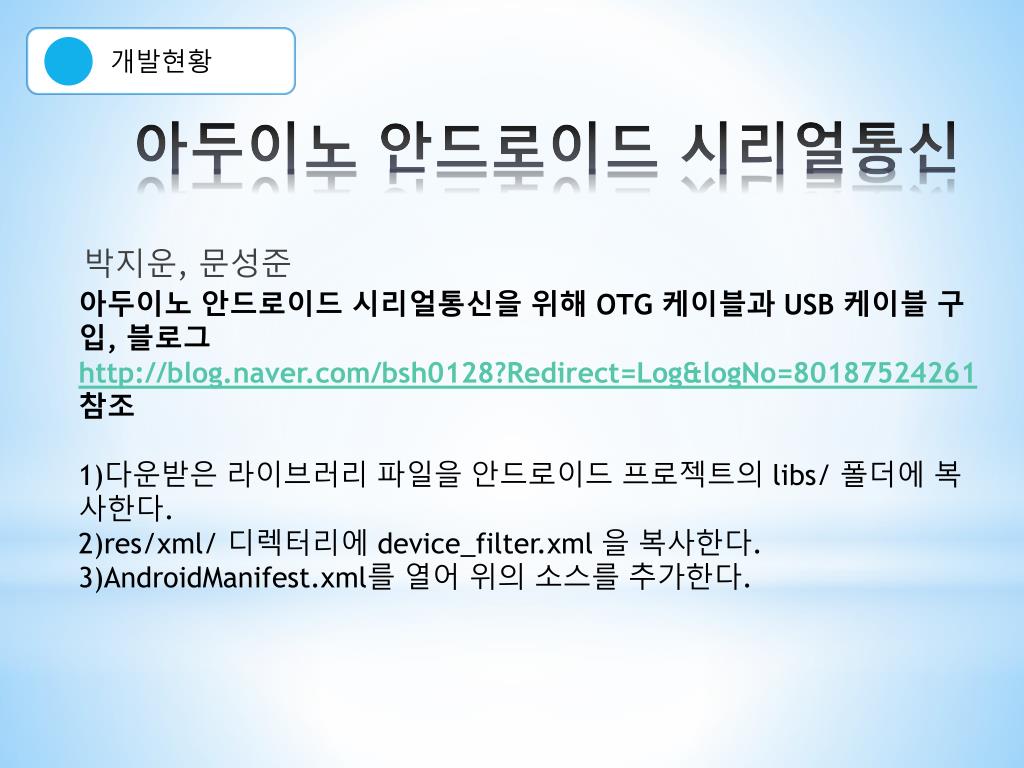

  4. 아두이노안드로이드 시리얼통신 • 박지운, 문성준 • 아두이노안드로이드 시리얼통신을 위해 OTG 케이블과 USB 케이블 구입, 블로그http://blog.naver.com/bsh0128?Redirect=Log&logNo=80187524261 참조 • 1)다운받은 라이브러리 파일을 안드로이드 프로젝트의 libs/ 폴더에 복사한다. • 2)res/xml/ 디렉터리에 device_filter.xml 을 복사한다. • 3)AndroidManifest.xml를 열어 위의 소스를 추가한다. 개발현황

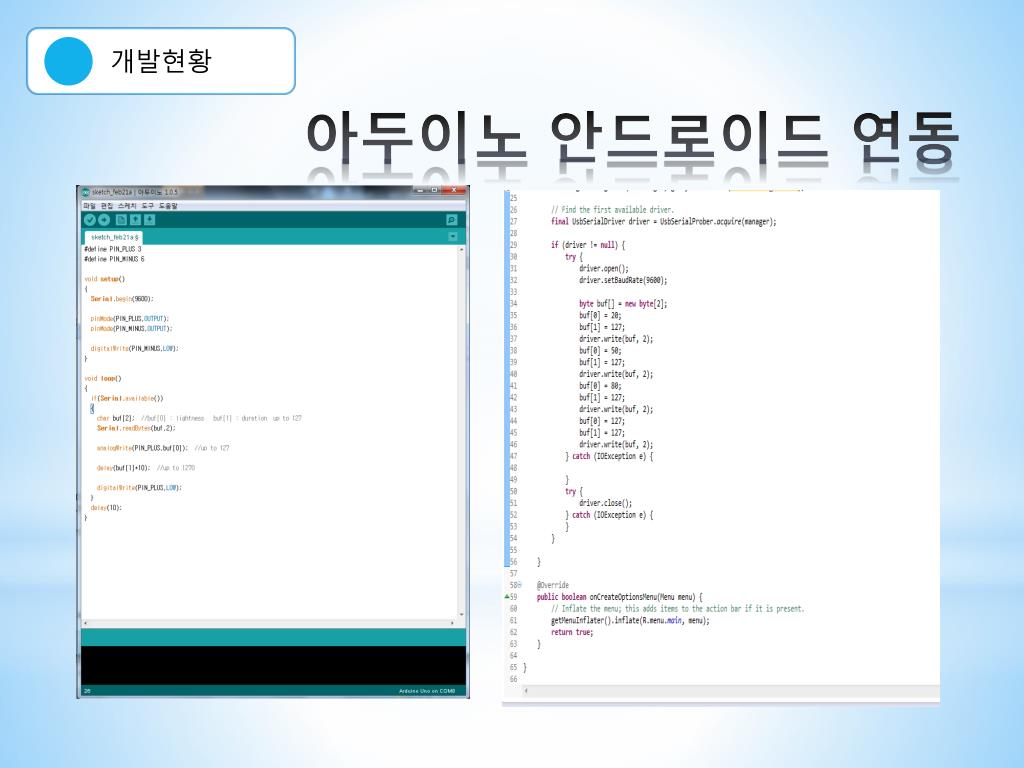

  5. 아두이노안드로이드 연동 개발현황

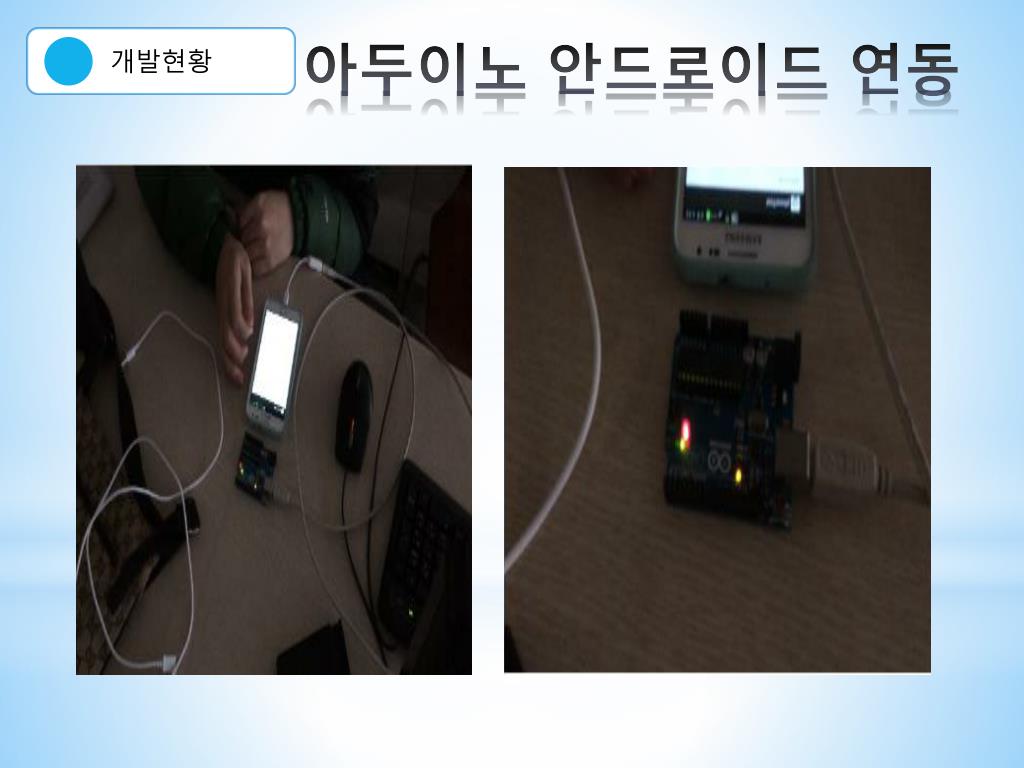

  6. 아두이노안드로이드 연동 개발현황

  7. 시연 영상 개발현황

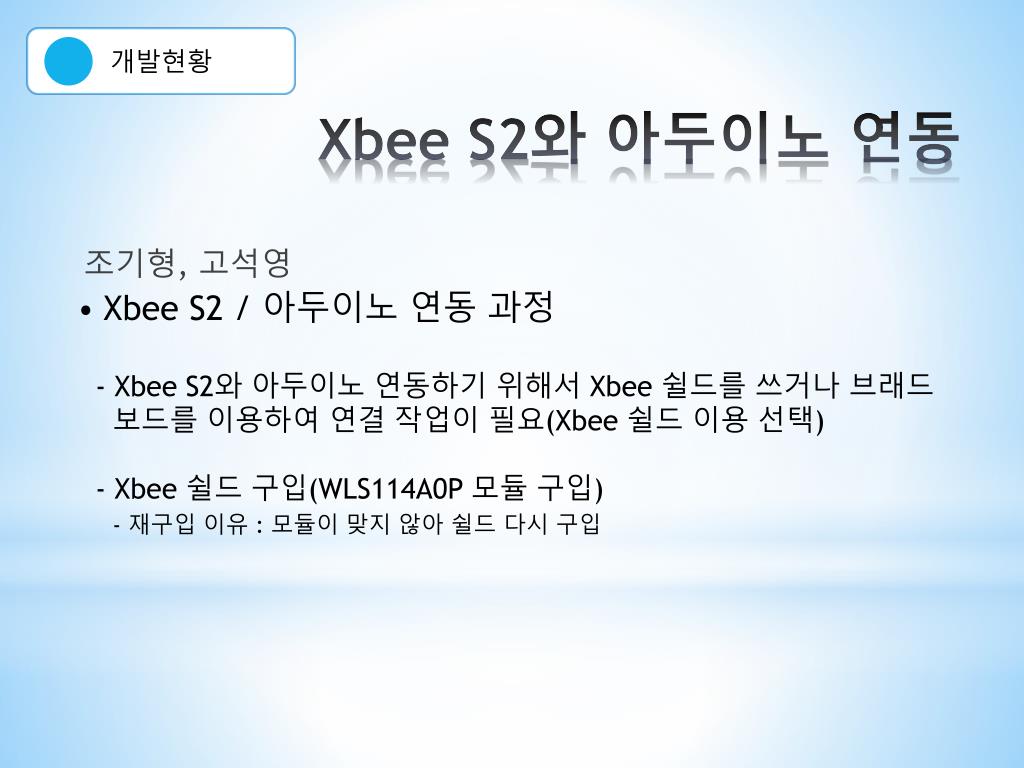

  8. Xbee S2와 아두이노 연동 • 조기형, 고석영 • ⦁ Xbee S2 / 아두이노 연동 과정 • - Xbee S2와 아두이노 연동하기 위해서 Xbee쉴드를 쓰거나 브래드 • 보드를 이용하여 연결 작업이 필요(Xbee쉴드 이용 선택) • - Xbee쉴드 구입(WLS114A0P 모듈 구입) • - 재구입 이유 : 모듈이 맞지 않아 쉴드 다시 구입 개발현황

  9. Xbee S2와 아두이노 연동 • 아두이노 소스코드 • Void setup() { • Serial.begin(9600); • } • Inti=0; • Void loop() { • delay(1000); • Serial.println(i); • if(++i>15) i=0; • } • 테스트 순서 • 1. 아두이노에USB를 연결한 후 컴파일/업로드 • 2. Tool>Serial Monitor를 열고 실행 확인 • 3. 아두이노의USB를 빼고, Xbee쉴드와Xbee를 결합하고 5V에 연결 • 4. Xbee USB Explorer를 연결하고 X-CTU를 실행하여 모니터 개발현황

  10. Xbee S21:1통신 테스트 • 조기형, 고석영 • - 시연 영상 개발현황

  11. 앱 구성도 Smart Multitap Smart Multitap ID : 전력 보기 원격 조정 PS : 로그인 도움말 자동 절전 개발현황

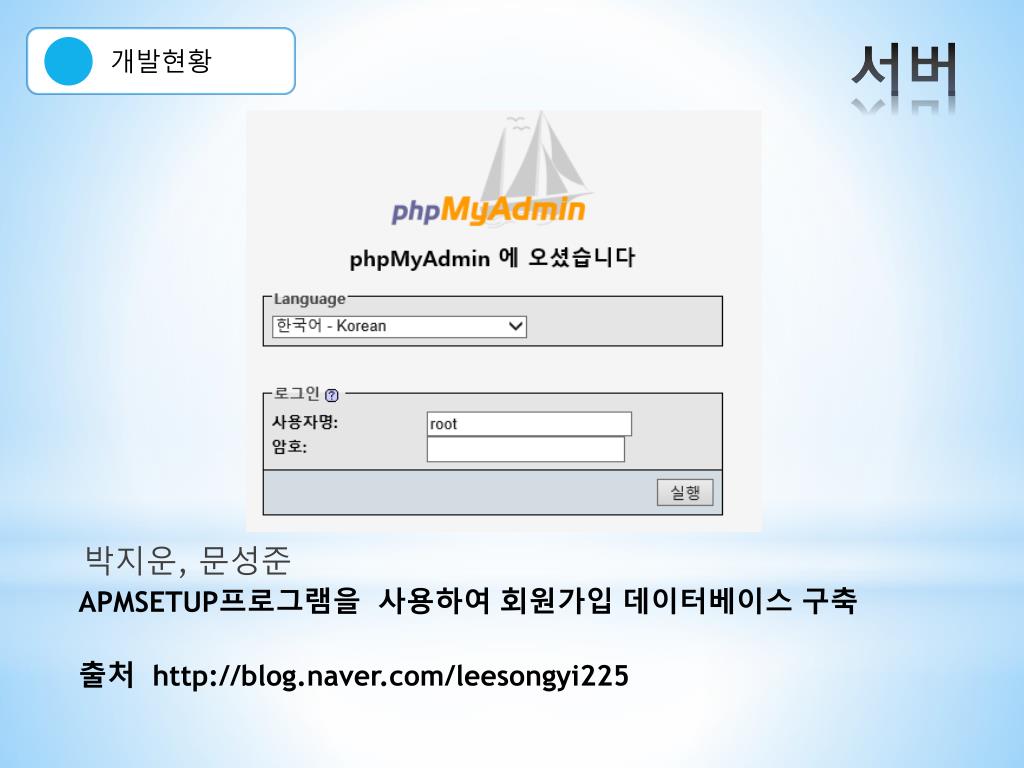

  12. 서버 • 박지운, 문성준 • APMSETUP프로그램을 사용하여 회원가입 데이터베이스 구축 • 출처 http://blog.naver.com/leesongyi225 개발현황

  13. 서버 개발현황

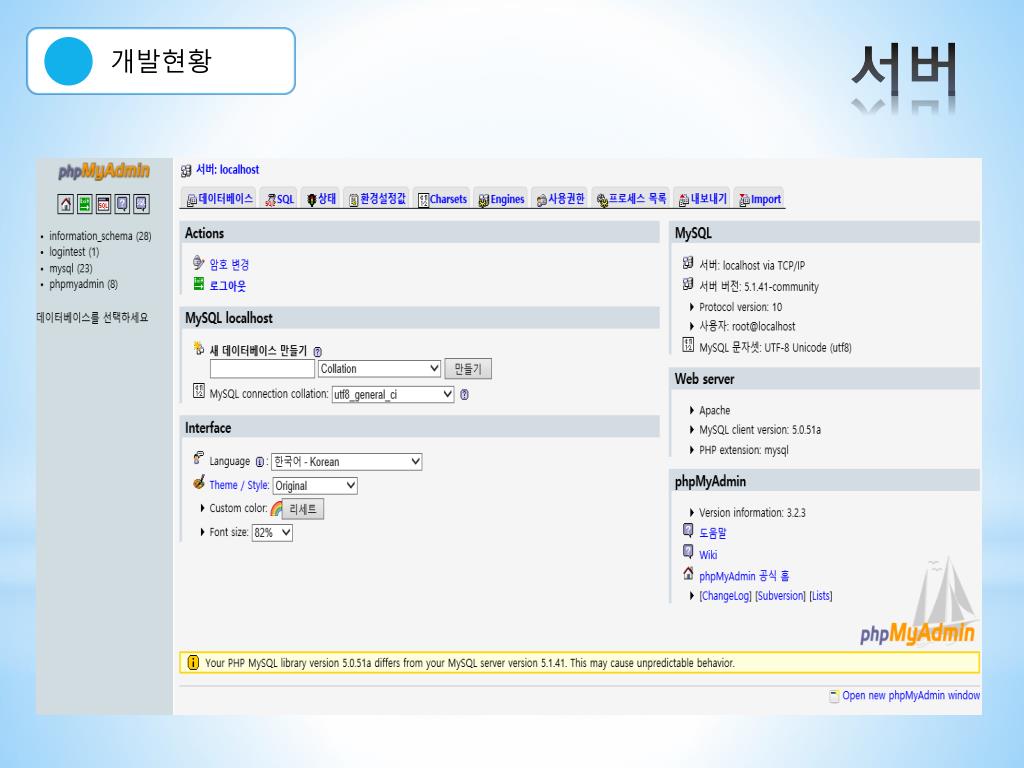

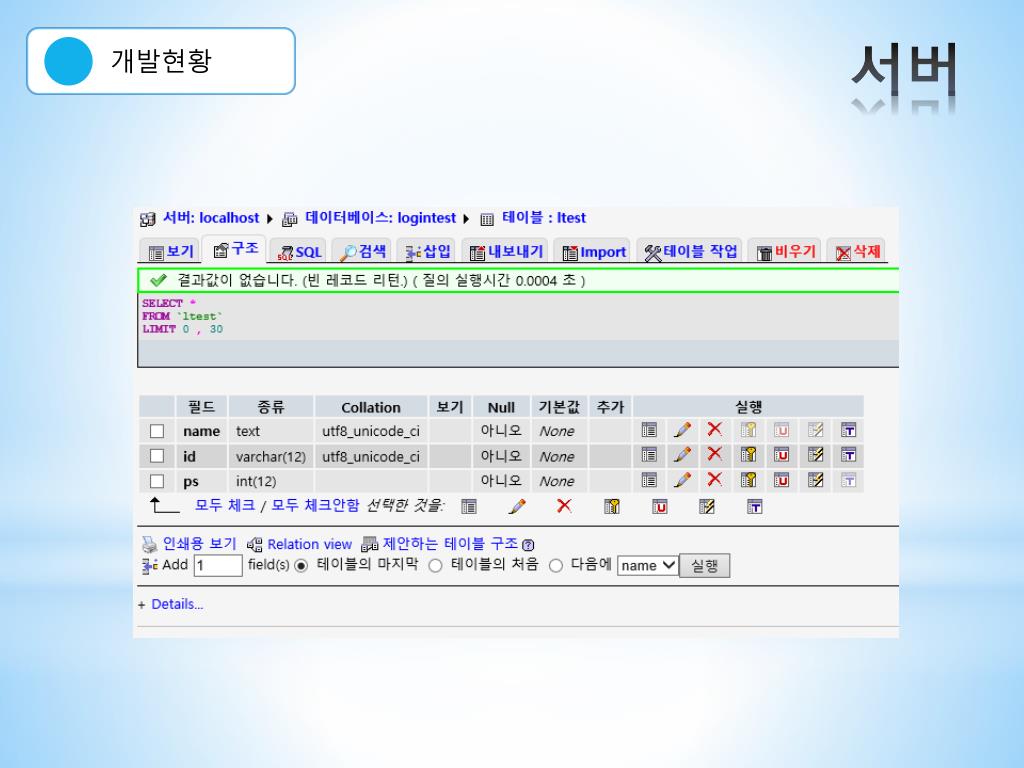

  14. 서버 개발현황

  15. Q & A
