  1. Lezione 7 Laboratorio 1 Programmazione MIDI (Prof. Luca A. Ludovico)

  2. Apparecchiature • Il laboratorio utilizzerà le seguenti apparecchiature • 3 controller a tastiera • 3 moduli sonori • 2 patch bay • 3 set di casse • cavi MIDI DIN 5 poli Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

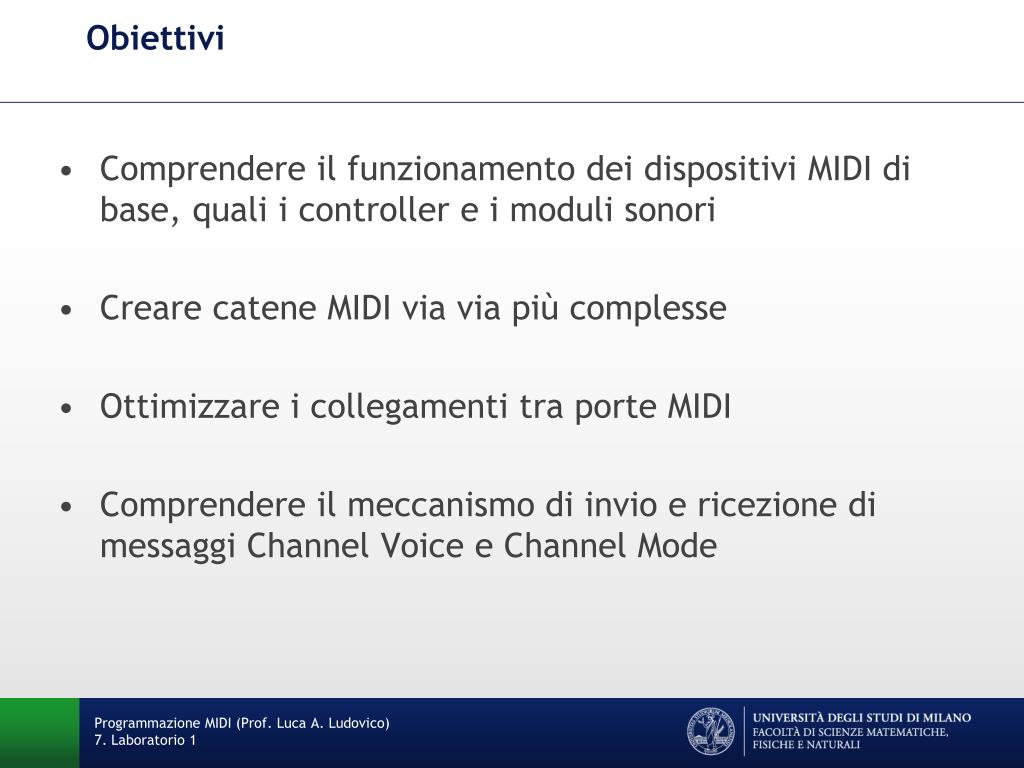

  3. Obiettivi • Comprendere il funzionamento dei dispositivi MIDI di base, quali i controller e i moduli sonori • Creare catene MIDI via via più complesse • Ottimizzare i collegamenti tra porte MIDI • Comprendere il meccanismo di invio e ricezione di messaggi Channel Voice e Channel Mode Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

  4. Osservazioni • I concetti di porta MIDI, canale MIDI e programma sono ben distinti. • Ogni porta così come ogni cavo sono abilitati a ricevere/trasmettere/trasportare i 16 canali MIDI • Ogni canale in un dato istante ha associato su un modulo sonoro uno e un solo programma (timbro, patch, …), che può cambiare nel tempo; più canali possono condividere lo stesso programma • Alcuni parametri MIDI possono essere controllati e/o configurati in diversi modi: • in locale, tramite i controller presenti sul dispositivo (ad es. pulsanti, slider, ecc.) • da remoto, tramite l’invio di opportuni messaggi MIDI Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

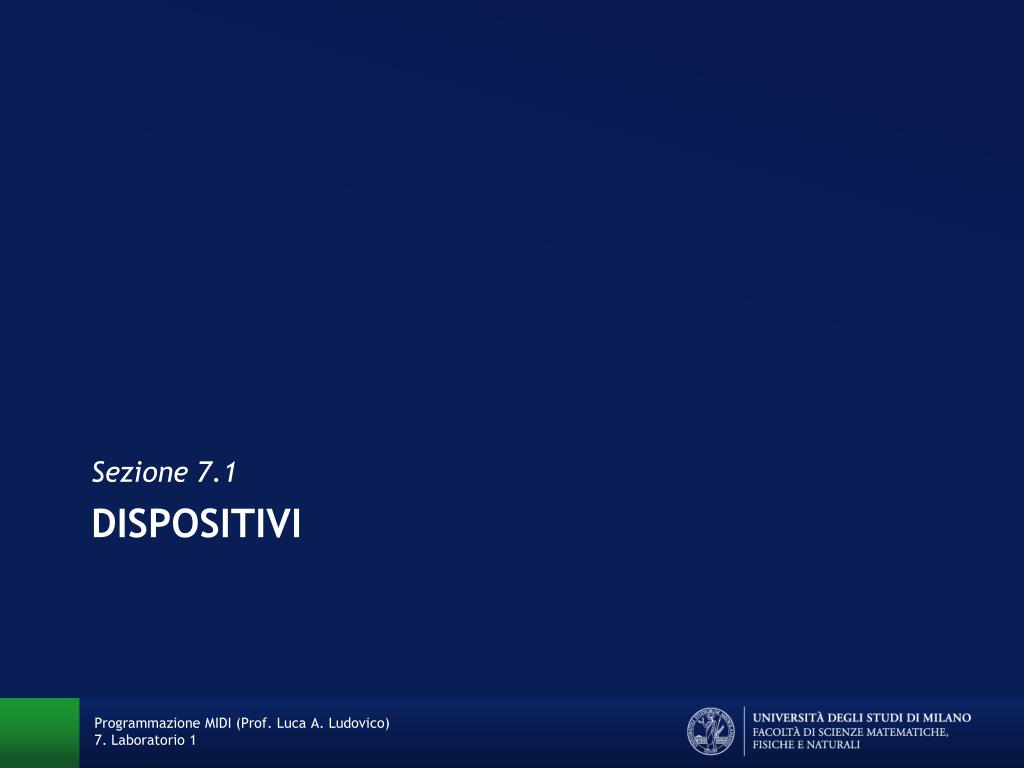

  5. Sezione 7.1 Dispositivi Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

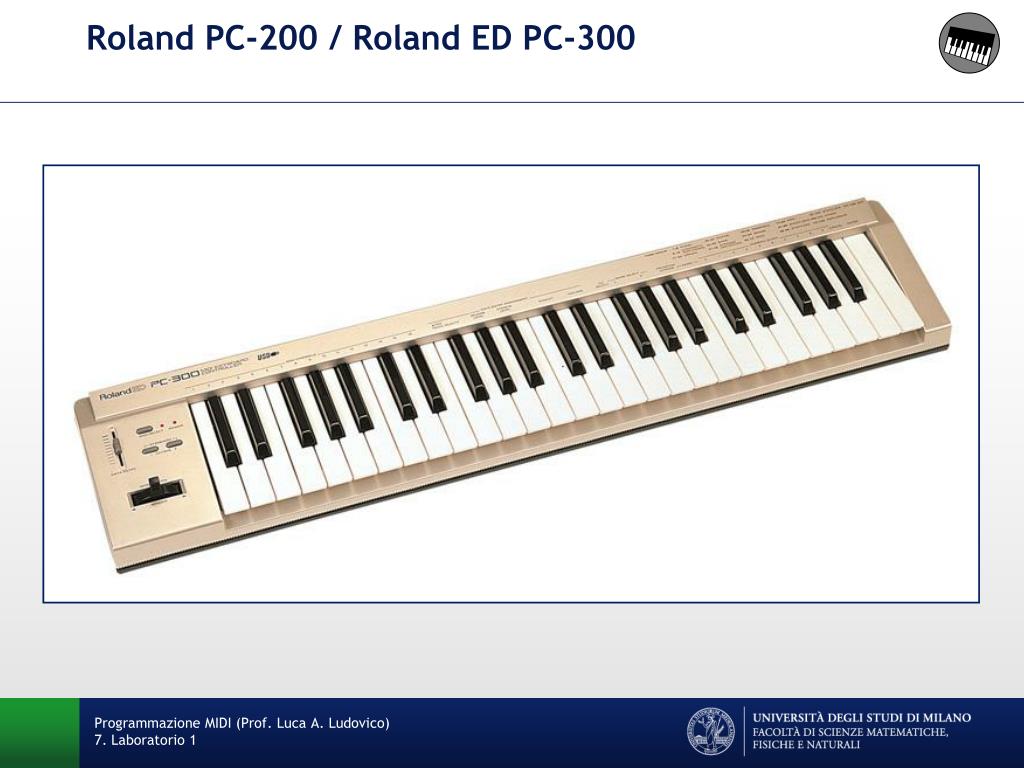

  6. Roland PC-200 / Roland ED PC-300 Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

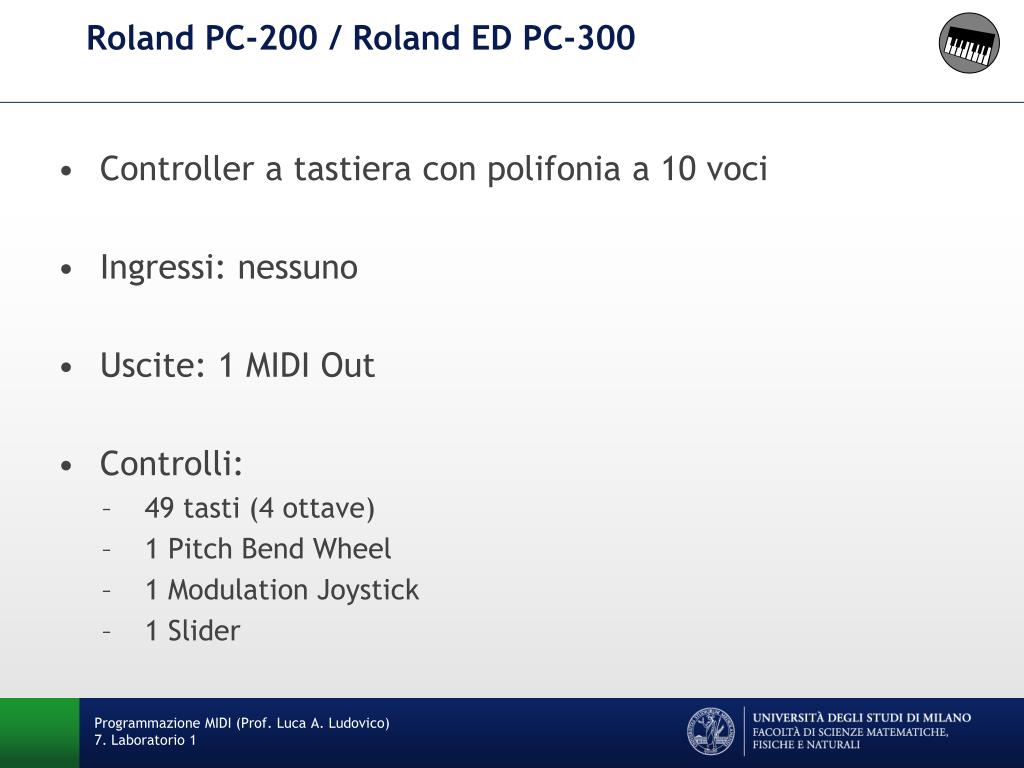

  7. Roland PC-200 / Roland ED PC-300 • Controller a tastiera con polifonia a 10 voci • Ingressi: nessuno • Uscite: 1 MIDI Out • Controlli: • 49 tasti (4 ottave) • 1 Pitch Bend Wheel • 1 Modulation Joystick • 1 Slider Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

  8. Elka MK88 Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

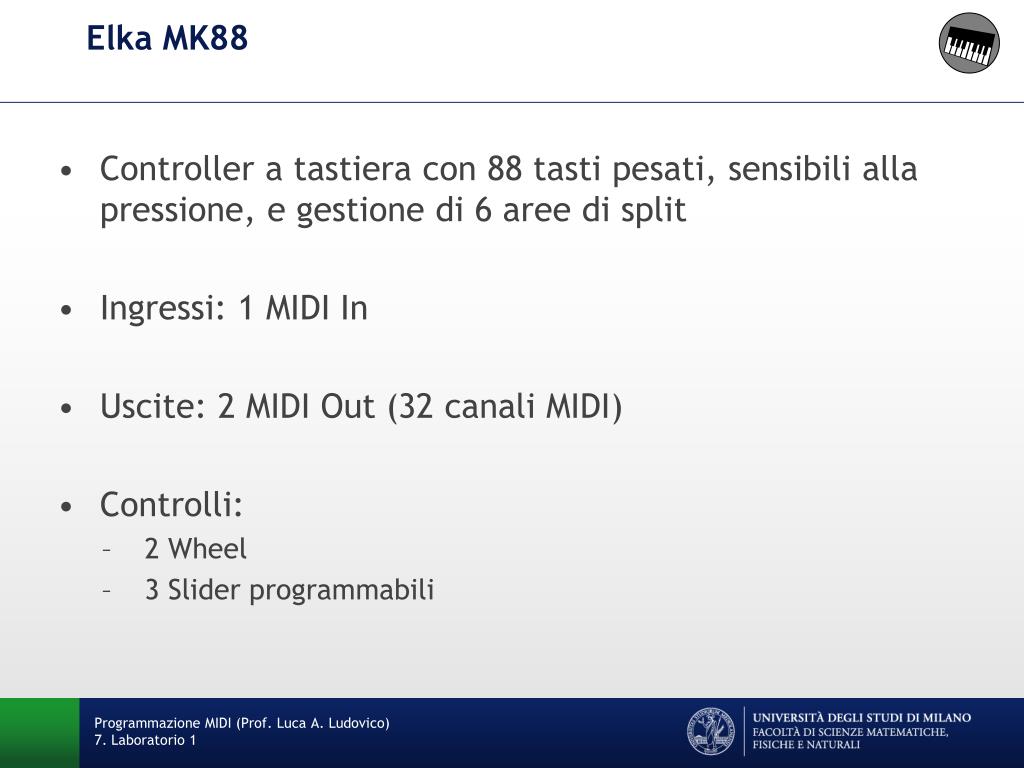

  9. Elka MK88 • Controller a tastiera con 88 tasti pesati, sensibili alla pressione, e gestione di 6 aree di split • Ingressi: 1 MIDI In • Uscite: 2 MIDI Out (32 canali MIDI) • Controlli: • 2 Wheel • 3 Slider programmabili Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

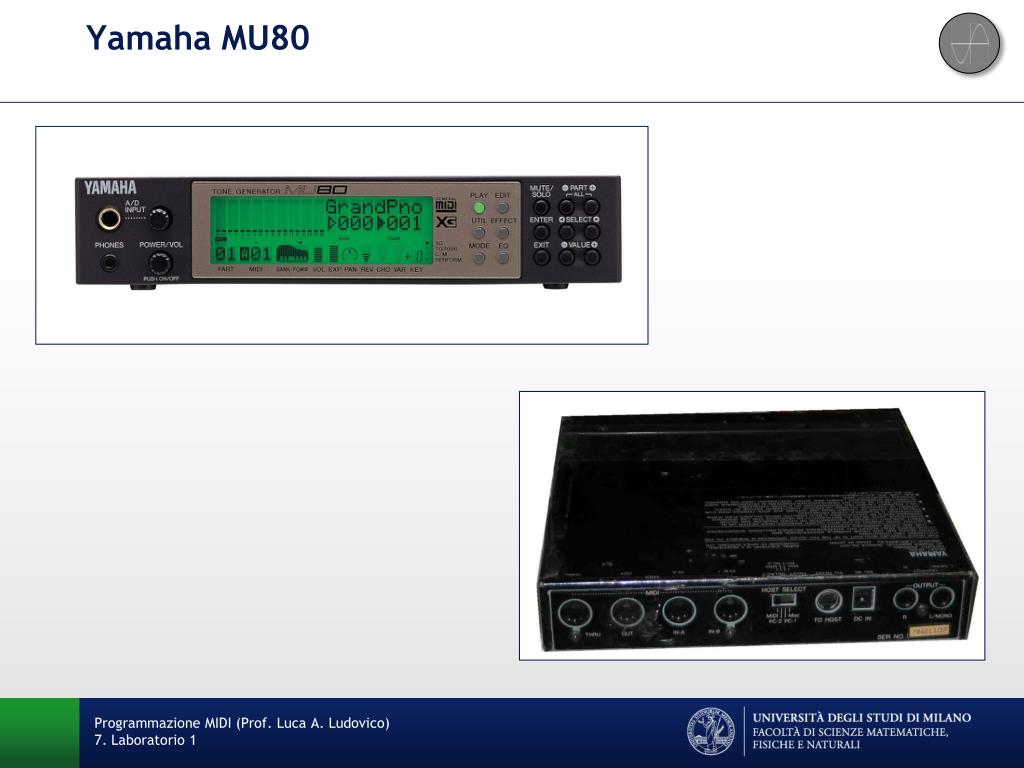

  10. Yamaha MU80 Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

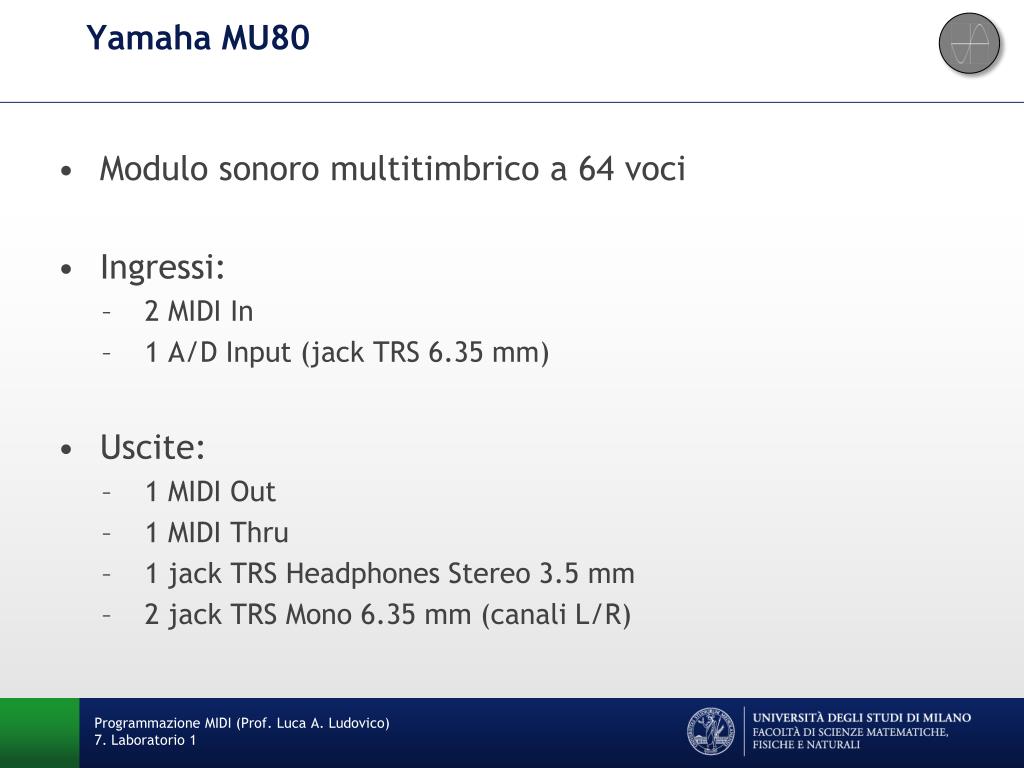

  11. Yamaha MU80 • Modulo sonoro multitimbrico a 64 voci • Ingressi: • 2 MIDI In • 1 A/D Input (jack TRS 6.35 mm) • Uscite: • 1 MIDI Out • 1 MIDI Thru • 1 jack TRS Headphones Stereo 3.5 mm • 2 jack TRS Mono 6.35 mm (canali L/R) Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

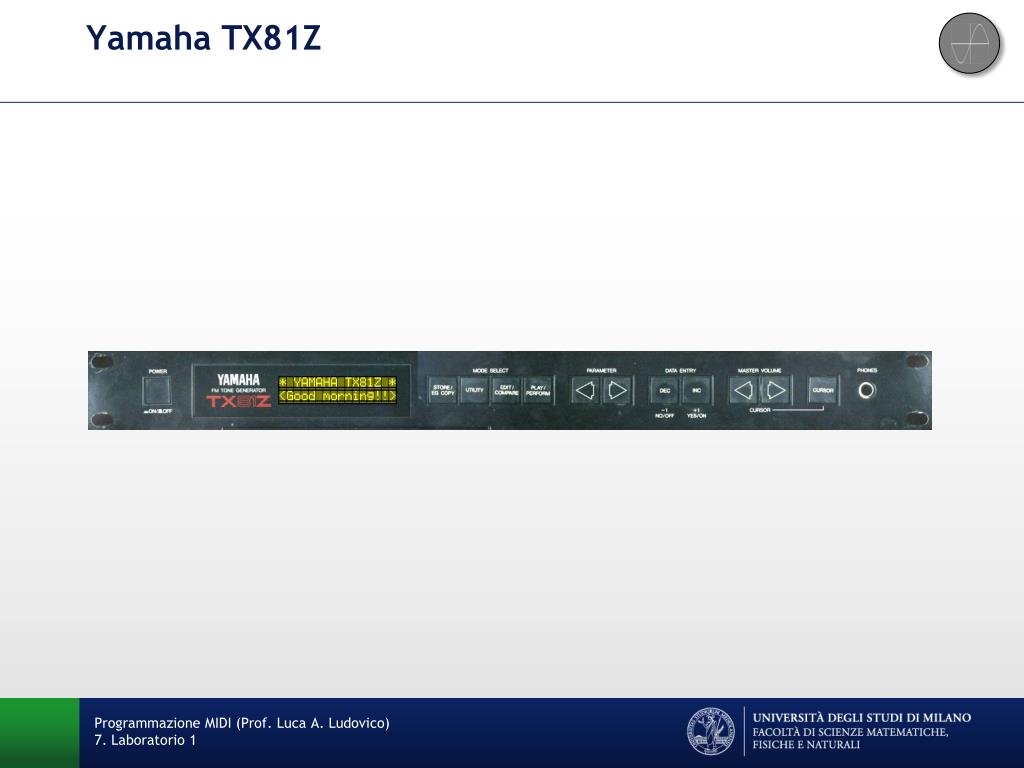

  12. Yamaha TX81Z Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

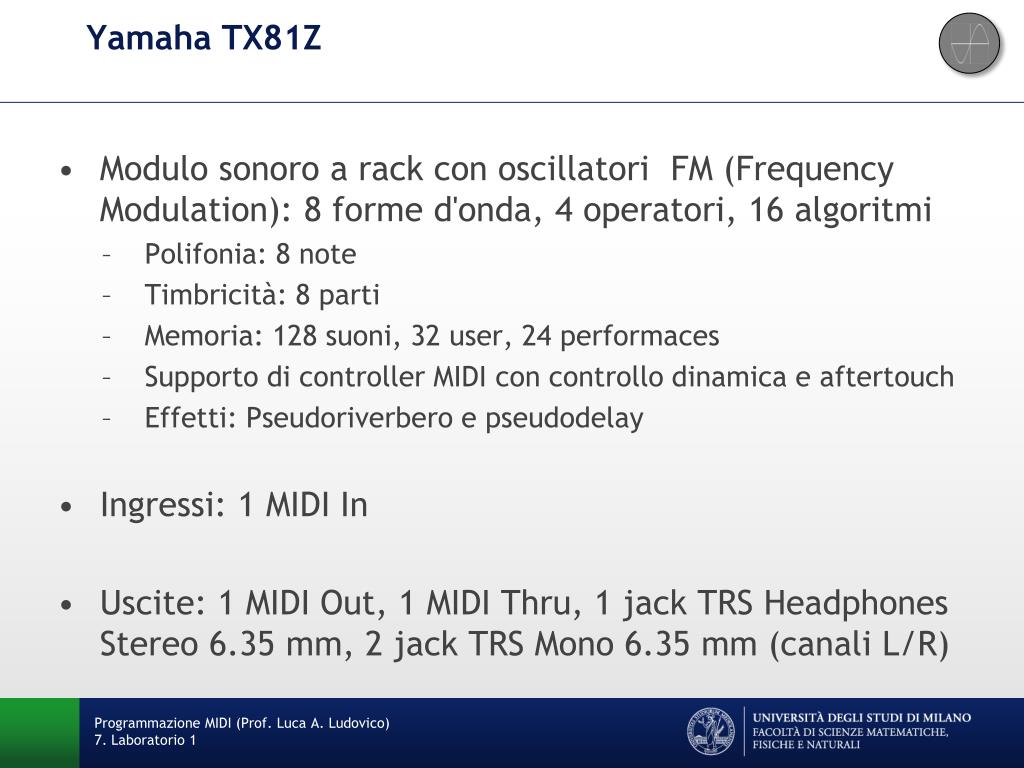

  13. Yamaha TX81Z • Modulo sonoro a rack con oscillatori FM (FrequencyModulation): 8 forme d'onda, 4 operatori, 16 algoritmi • Polifonia: 8 note • Timbricità: 8 parti • Memoria: 128 suoni, 32 user, 24 performaces • Supporto di controller MIDI con controllo dinamica e aftertouch • Effetti: Pseudoriverbero e pseudodelay • Ingressi: 1 MIDI In • Uscite: 1 MIDI Out, 1 MIDI Thru, 1 jack TRS Headphones Stereo 6.35 mm, 2 jack TRS Mono 6.35 mm (canali L/R) Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

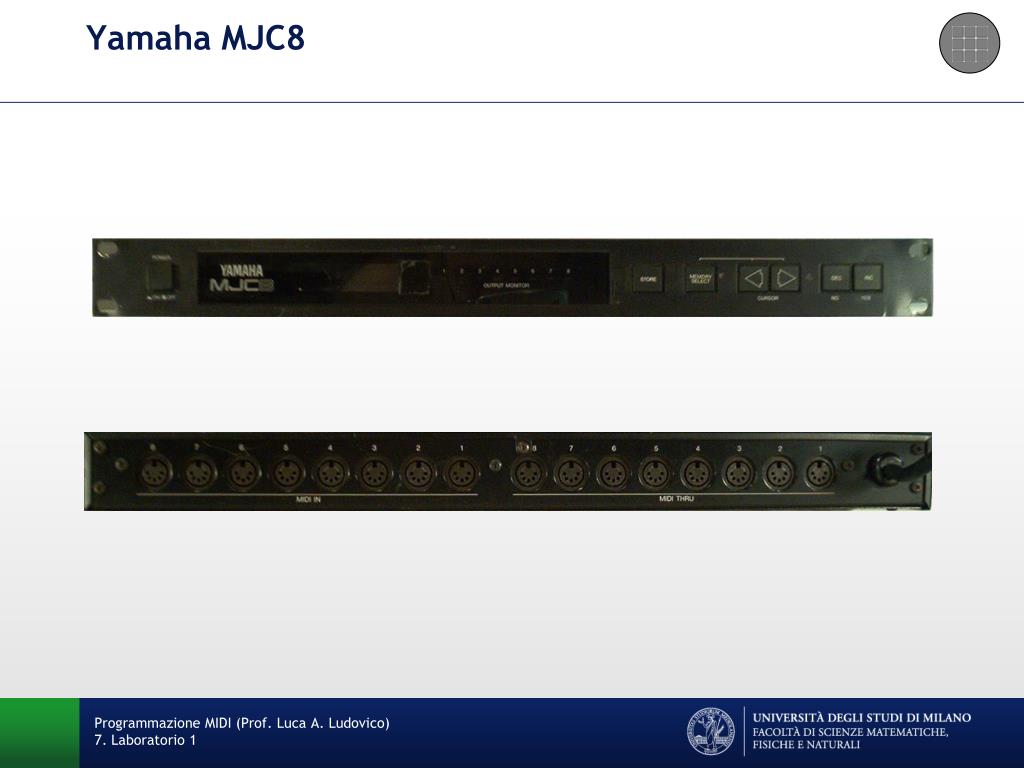

  14. Yamaha MJC8 Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

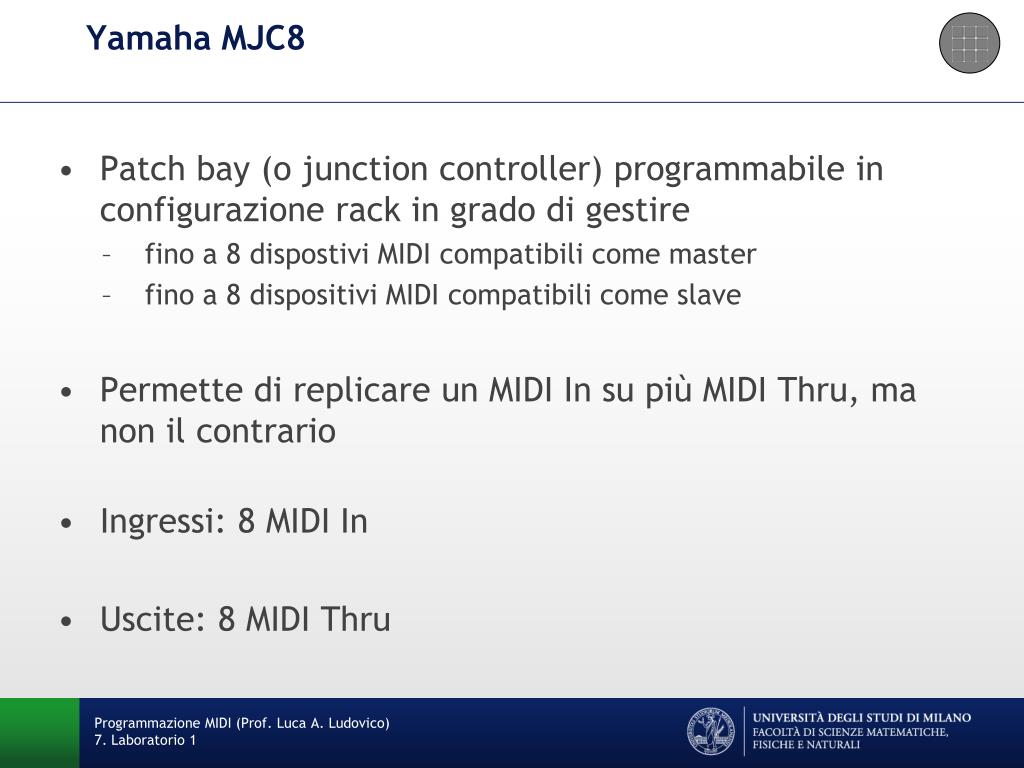

  15. Yamaha MJC8 • Patch bay (o junction controller) programmabile in configurazione rack in grado di gestire • fino a 8 dispostivi MIDI compatibili come master • fino a 8 dispositivi MIDI compatibili come slave • Permette di replicare un MIDI In su più MIDI Thru, ma non il contrario • Ingressi: 8 MIDI In • Uscite: 8 MIDI Thru Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

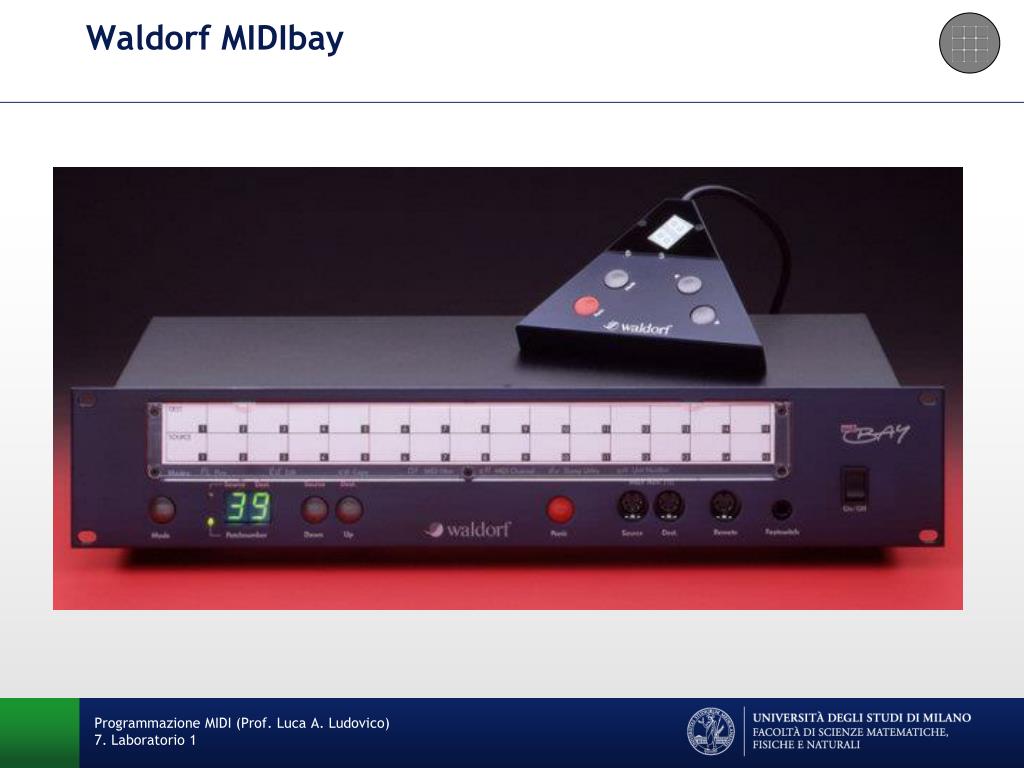

  16. Waldorf MIDIbay Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

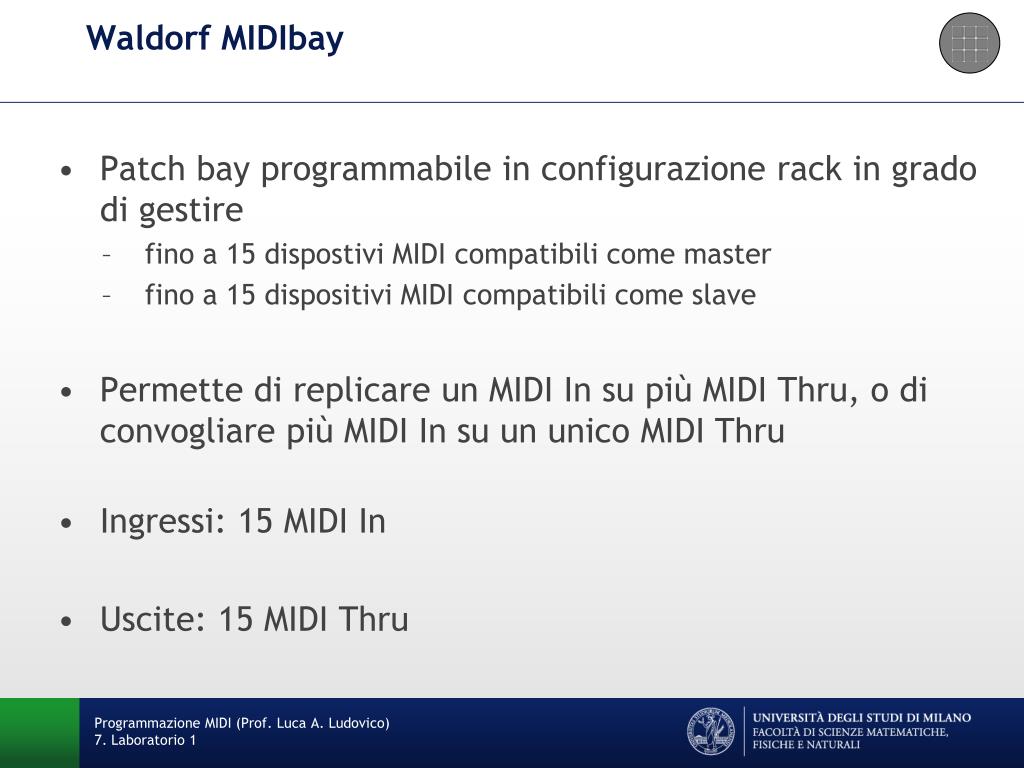

  17. Waldorf MIDIbay • Patch bay programmabile in configurazione rack in grado di gestire • fino a 15 dispostivi MIDI compatibili come master • fino a 15 dispositivi MIDI compatibili come slave • Permette di replicare un MIDI In su più MIDI Thru, o di convogliare più MIDI In su un unico MIDI Thru • Ingressi: 15 MIDI In • Uscite: 15 MIDI Thru Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

  18. Sezione 7.2 ESPERIENZE DI LABORATORIO Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

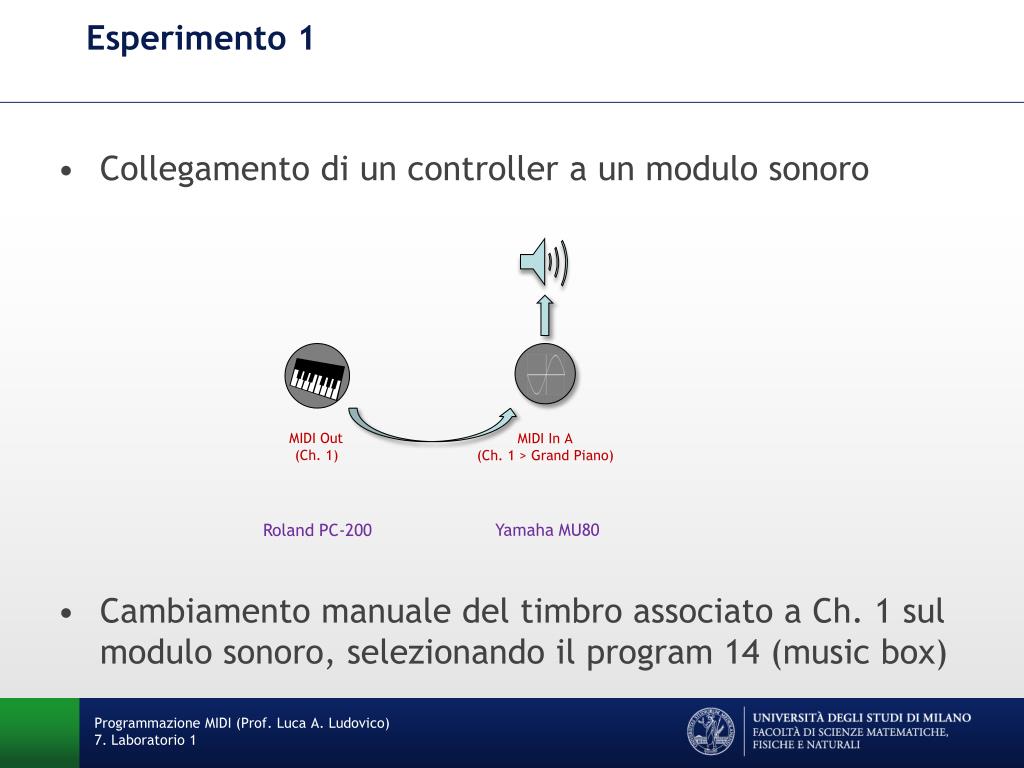

  19. Esperimento 1 MIDI Out (Ch. 1) MIDI In A (Ch. 1 > Grand Piano) Yamaha MU80 Roland PC-200 Collegamento di un controller a un modulo sonoro Cambiamento manuale del timbro associato a Ch. 1 sul modulo sonoro, selezionando il program 14 (music box) Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

  20. Esperimento 2 MIDI Out (Ch. 2) MIDI In A (Ch. 2 > Flute) Yamaha MU80 Roland PC-200 Collegamento di un controller a un modulo sonoro Variazione del canale di trasmissione del controller Invio di Program Change da tastiera Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

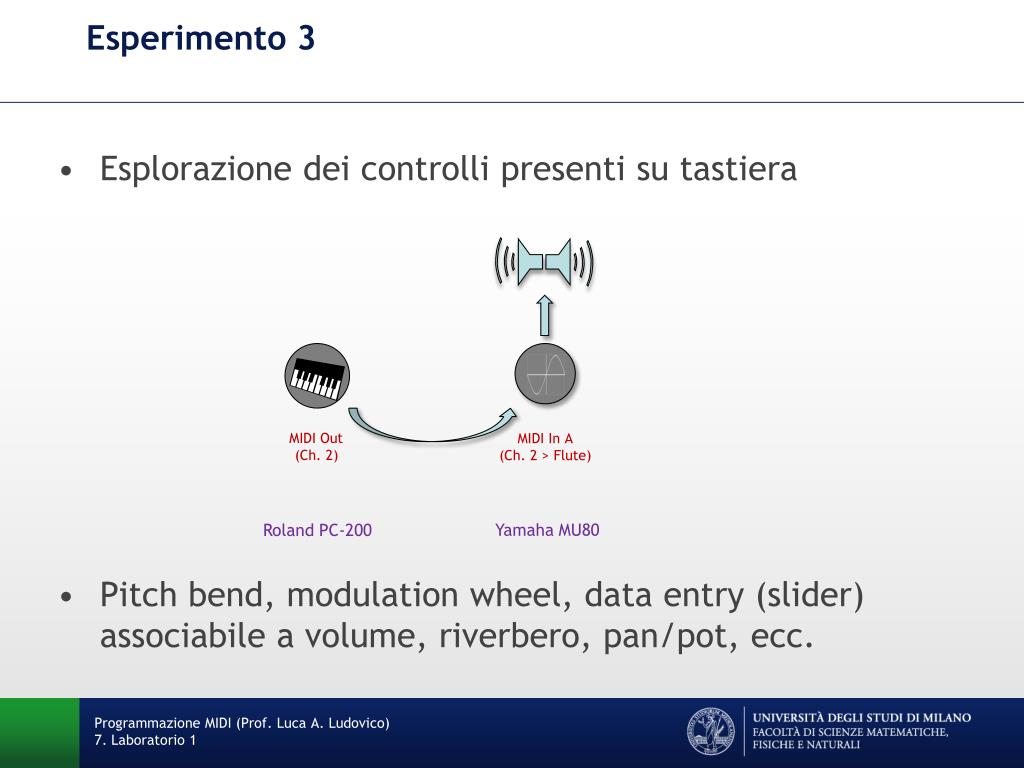

  21. Esperimento 3 MIDI Out (Ch. 2) MIDI In A (Ch. 2 > Flute) Yamaha MU80 Roland PC-200 Esplorazione dei controlli presenti su tastiera Pitch bend, modulation wheel, data entry (slider) associabile a volume, riverbero, pan/pot, ecc. Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

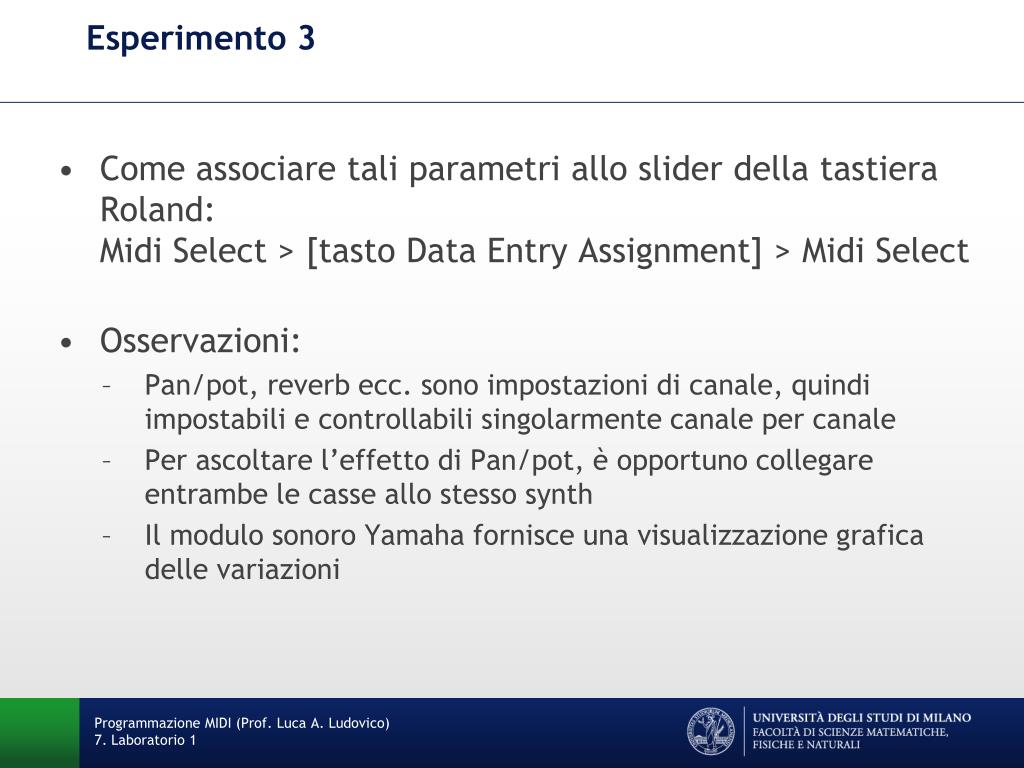

  22. Esperimento 3 • Come associare tali parametri allo slider della tastiera Roland:Midi Select > [tasto Data Entry Assignment] > Midi Select • Osservazioni: • Pan/pot, reverb ecc. sono impostazioni di canale, quindi impostabili e controllabili singolarmente canale per canale • Per ascoltare l’effetto di Pan/pot, è opportuno collegare entrambe le casse allo stesso synth • Il modulo sonoro Yamaha fornisce una visualizzazione grafica delle variazioni Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

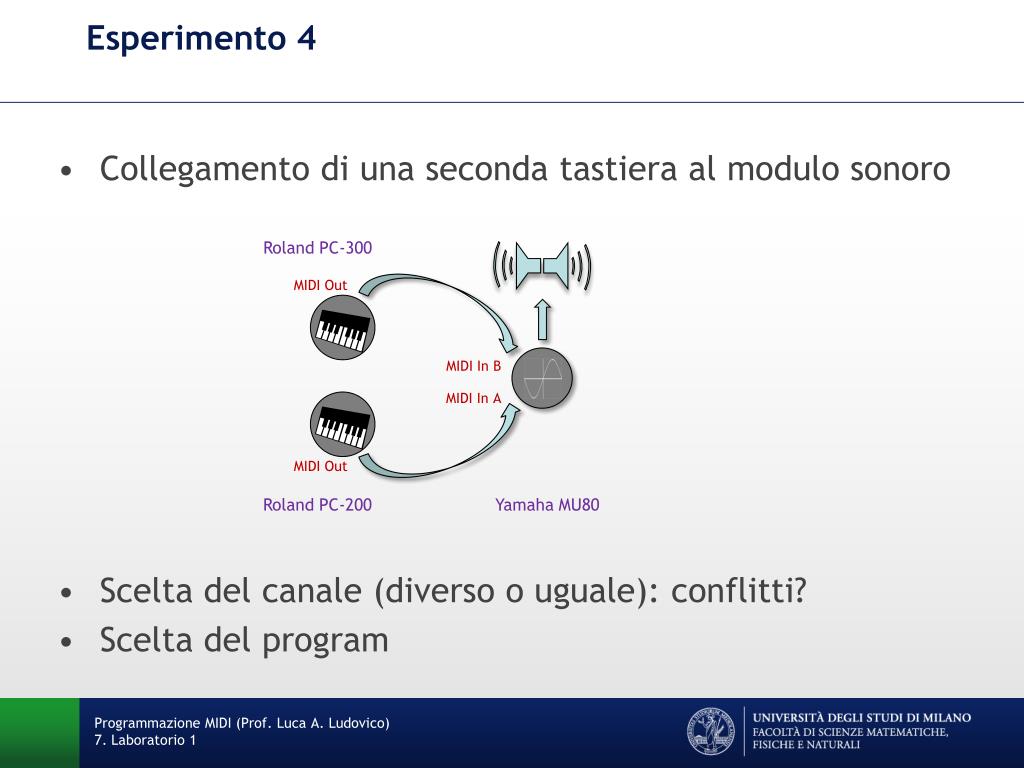

  23. Esperimento 4 Roland PC-300 MIDI Out MIDI In B MIDI In A MIDI Out Roland PC-200 Yamaha MU80 • Collegamento di una seconda tastiera al modulo sonoro • Scelta del canale (diverso o uguale): conflitti? • Scelta del program Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

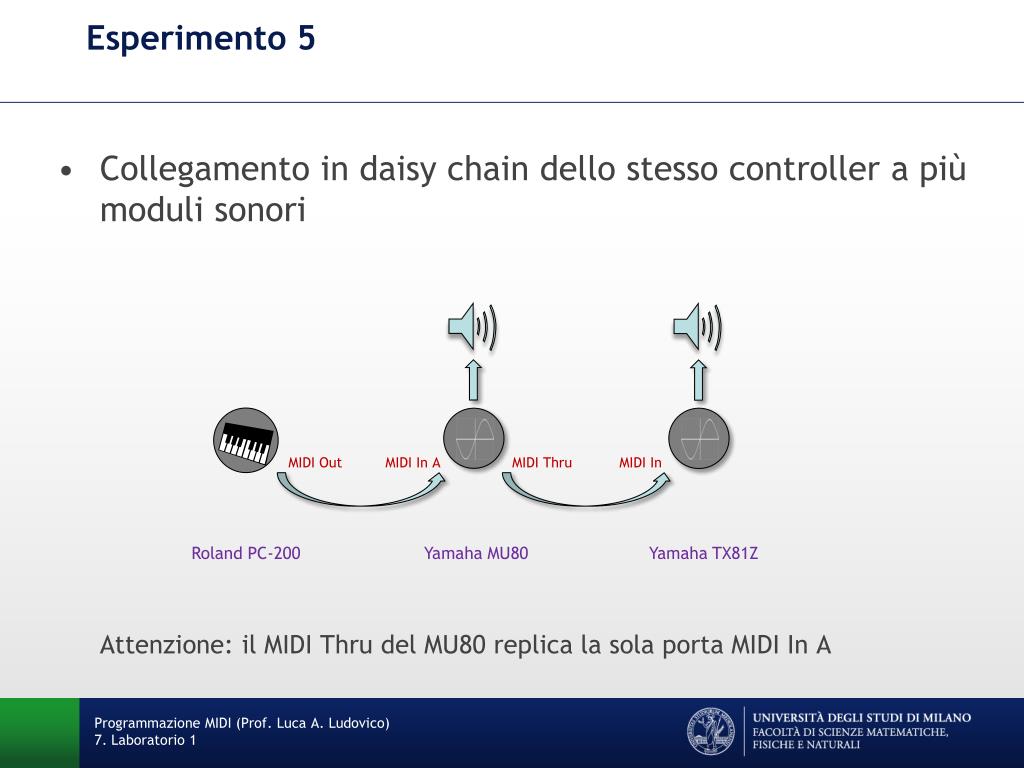

  24. Esperimento 5 MIDI Out MIDI In A MIDI Thru MIDI In Roland PC-200 Yamaha MU80 Yamaha TX81Z • Collegamento in daisy chain dello stesso controller a più moduli sonori Attenzione: il MIDI Thru del MU80 replica la sola porta MIDI In A Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

  25. Esperimento 6 MIDI Out MIDI In MIDI Out MIDI In Roland PC-200 Elka MK88 Yamaha MU80 • Collegamento in daisy chain di più controller a un unico modulo sonoro La tastiera Elka supporta fino a 6 aree di split (attualmente configurate in modo da inviare le note sui canali 1-6 corrispondenti). Usare alternativamente MIDI Out e Thru sulla Elka. Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

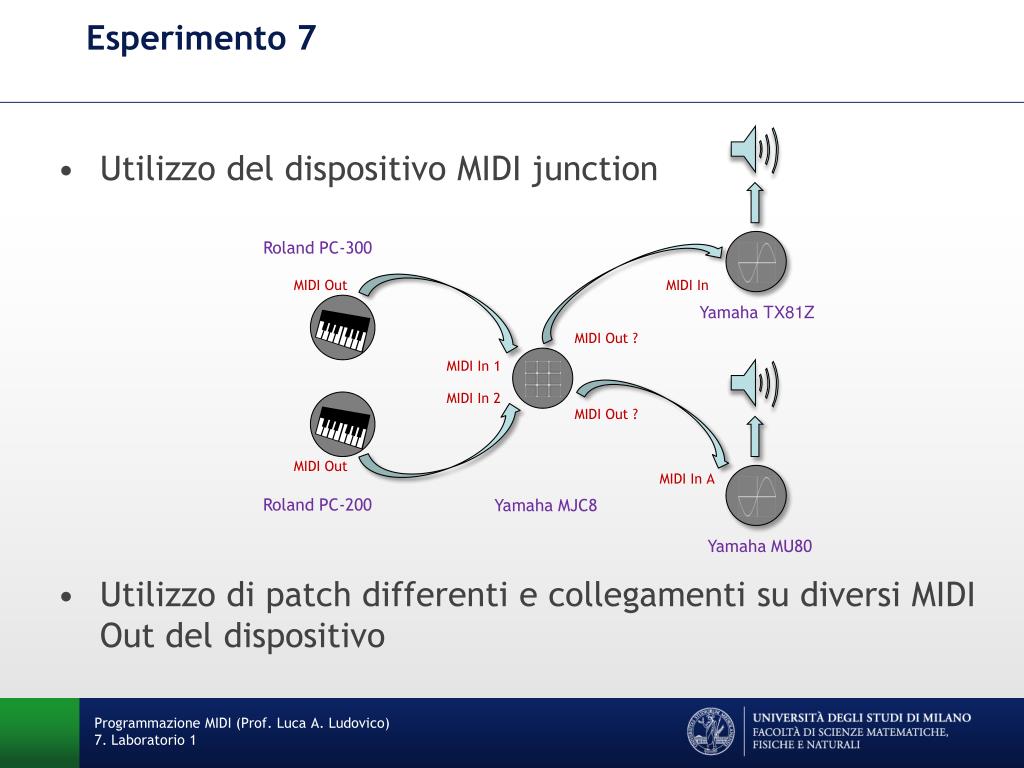

  26. Esperimento 7 Roland PC-300 MIDI Out MIDI In Yamaha TX81Z MIDI Out ? MIDI In 1 MIDI In 2 MIDI Out ? MIDI Out MIDI In A Roland PC-200 Yamaha MJC8 Yamaha MU80 • Utilizzo del dispositivo MIDI junction • Utilizzo di patch differenti e collegamenti su diversi MIDI Out del dispositivo Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

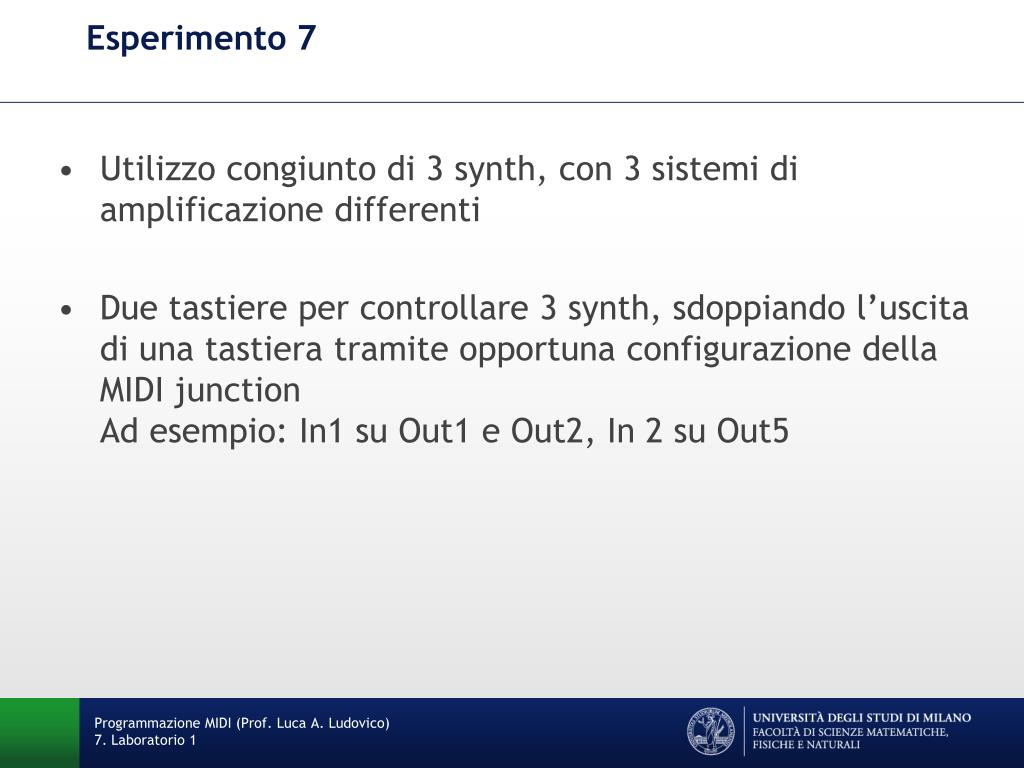

  27. Esperimento 7 • Utilizzo congiunto di 3 synth, con 3 sistemi di amplificazione differenti • Due tastiere per controllare 3 synth, sdoppiando l’uscita di una tastiera tramite opportuna configurazione della MIDI junctionAd esempio: In1 su Out1 e Out2, In 2 su Out5 Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

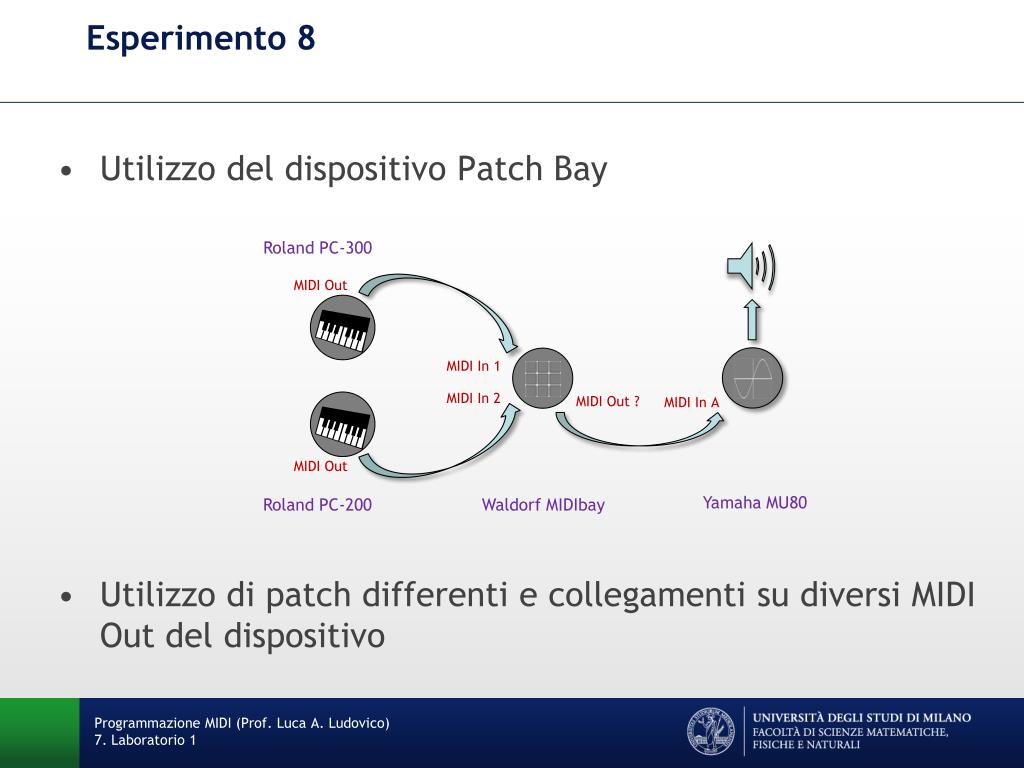

  28. Esperimento 8 Roland PC-300 MIDI Out MIDI In 1 MIDI In 2 MIDI Out ? MIDI In A MIDI Out Yamaha MU80 Roland PC-200 WaldorfMIDIbay • Utilizzo del dispositivo Patch Bay • Utilizzo di patch differenti e collegamenti su diversi MIDI Out del dispositivo Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

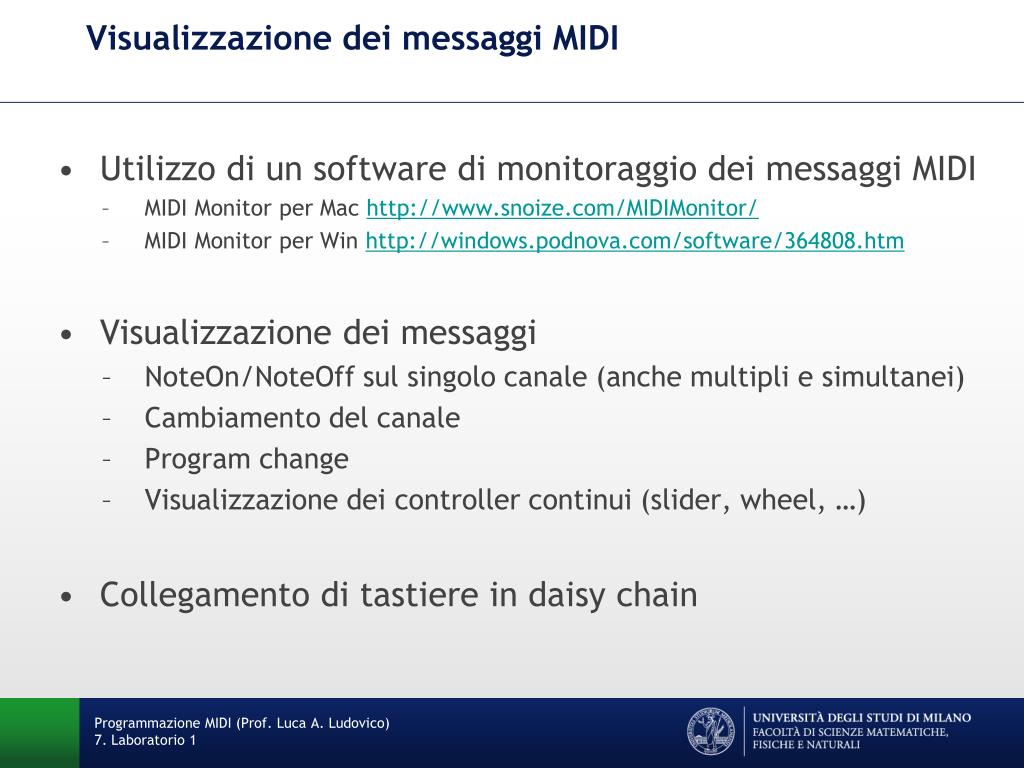

  29. Visualizzazione dei messaggi MIDI • Utilizzo di un software di monitoraggio dei messaggi MIDI • MIDI Monitor per Mac http://www.snoize.com/MIDIMonitor/ • MIDI Monitor per Win http://windows.podnova.com/software/364808.htm • Visualizzazione dei messaggi • NoteOn/NoteOff sul singolo canale (anche multipli e simultanei) • Cambiamento del canale • Program change • Visualizzazione dei controller continui (slider, wheel, …) • Collegamento di tastiere in daisy chain Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

  30. Sezione 7.3 ESERCIZI INDIVIDUALI Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

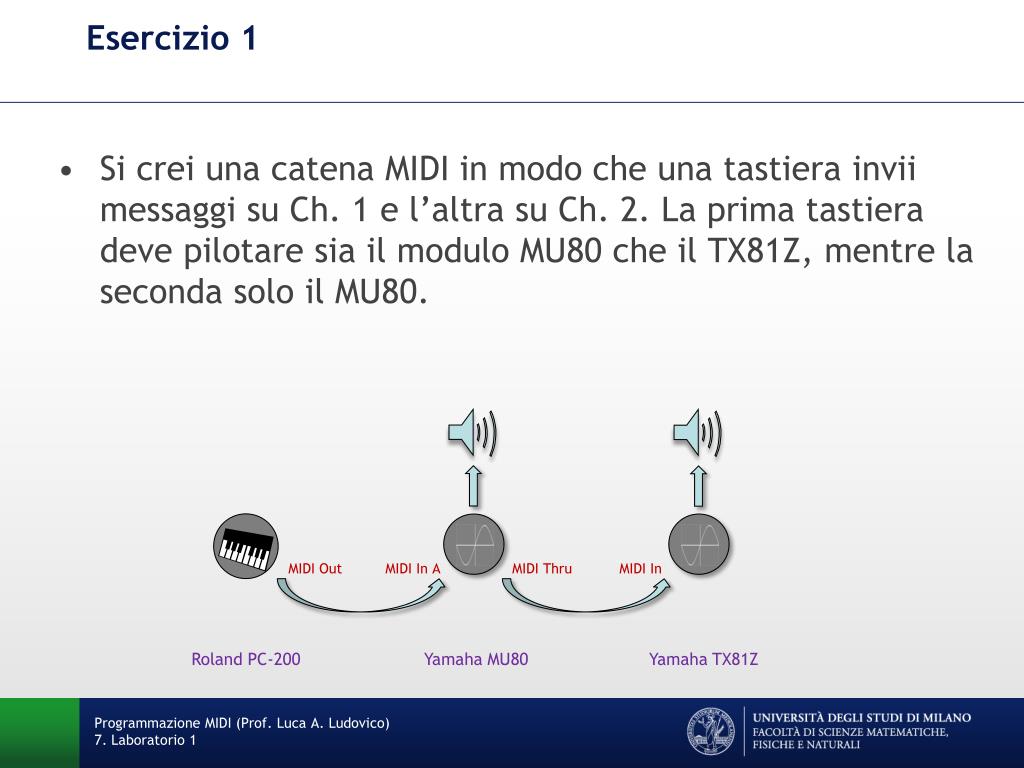

  31. Esercizio 1 MIDI Out MIDI In A MIDI Thru MIDI In Roland PC-200 Yamaha MU80 Yamaha TX81Z Si crei una catena MIDI in modo che una tastiera invii messaggi su Ch. 1 e l’altra su Ch. 2. La prima tastiera deve pilotare sia il modulo MU80 che il TX81Z, mentre la seconda solo il MU80. Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1

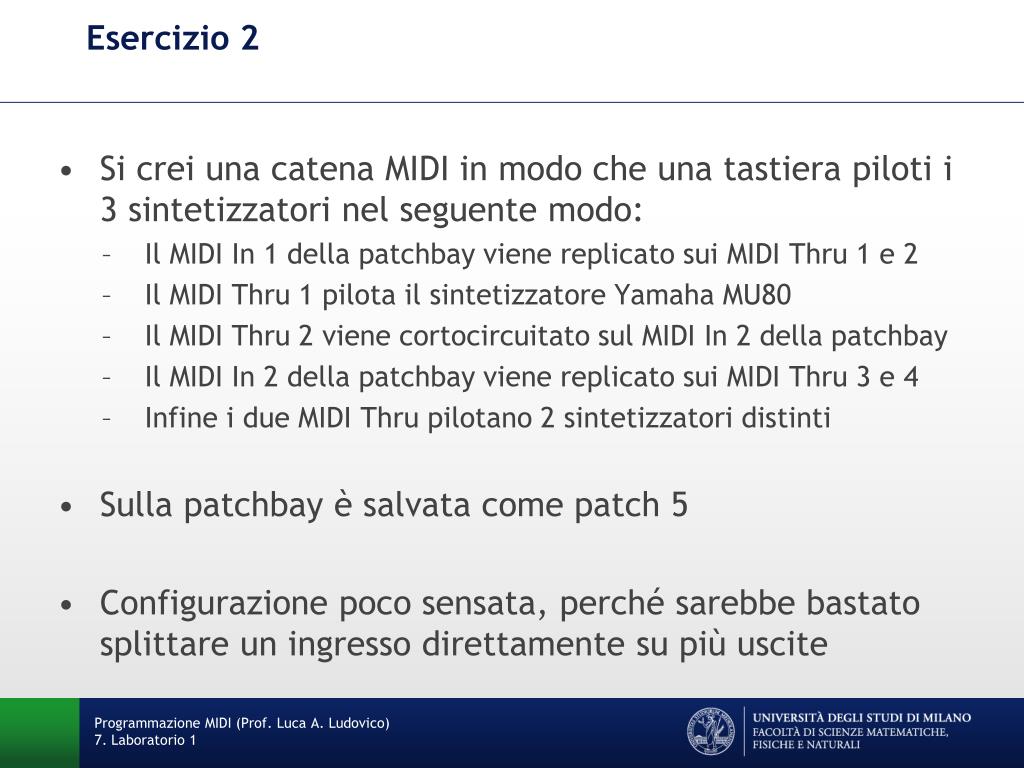

  32. Esercizio 2 • Si crei una catena MIDI in modo che una tastiera piloti i 3 sintetizzatori nel seguente modo: • Il MIDI In 1 della patchbay viene replicato sui MIDI Thru 1 e 2 • Il MIDI Thru 1 pilota il sintetizzatore Yamaha MU80 • Il MIDI Thru 2 viene cortocircuitato sul MIDI In 2 della patchbay • Il MIDI In 2 della patchbay viene replicato sui MIDI Thru 3 e 4 • Infine i due MIDI Thru pilotano 2 sintetizzatori distinti • Sulla patchbay è salvata come patch 5 • Configurazione poco sensata, perché sarebbe bastato splittare un ingresso direttamente su più uscite Programmazione MIDI (Prof. Luca A. Ludovico)7. Laboratorio 1
