  1. Canali MTCC

  2. Salita sul carico Un effetto notato sulla maggiorparte dei canali delle camere consiste del innalzamento della corrente di quasi un microA nell’arco di una giornata Per capire l’andamento reale del fenomeno si puo confrontare con cio che accande su dei canali connessi con resistenze durante l’MTCC. 12:00

  3. Endcap Si nota che alle 12 circa del 27 tutti I canali iniziano a salire dopo una regione di stabilita, stabilizzandosi di nuovo verso mezzanotte.

  4. Dettaglio

  5. Corrente magnete La corrente del magnete e rimasta stabile per tutto il giorno 27, in cui sono state notati I gradini nei canali

  6. Barrel • Nel barrel la situazione e un po piu complessa,soprattutto su alcune camere (RB3) dove sono presenti numerose oscillazioni e la DI raggiunge anche 3 microA • Una differenza tra B-E puo essere nei connetori ai piedi della ruota, dove l’endcap monta gli stessi del pach panel mentre il barrel ha connettori a forchetta.

  7. Camera 3 giorni Questo andamento nn e paragonabile con nessun dei canali precedenti e non e stato riscontrato in nessuna camera del endcap RB3 WP1

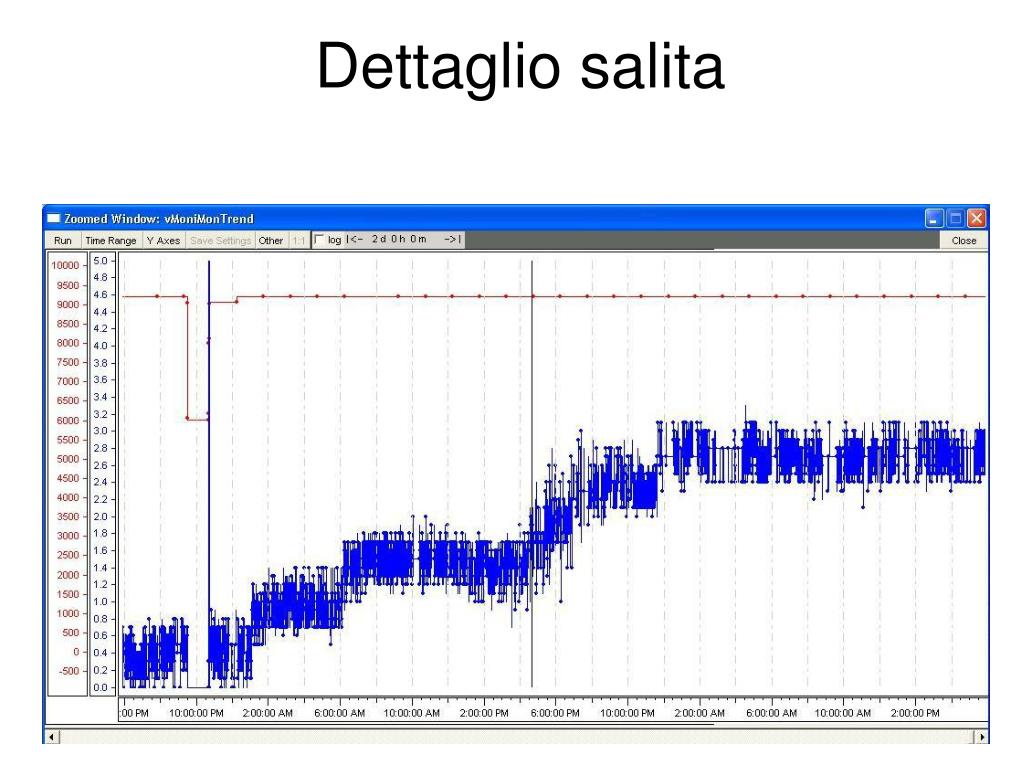

  8. Dettaglio salita

  9. Effetto power cut sui canali

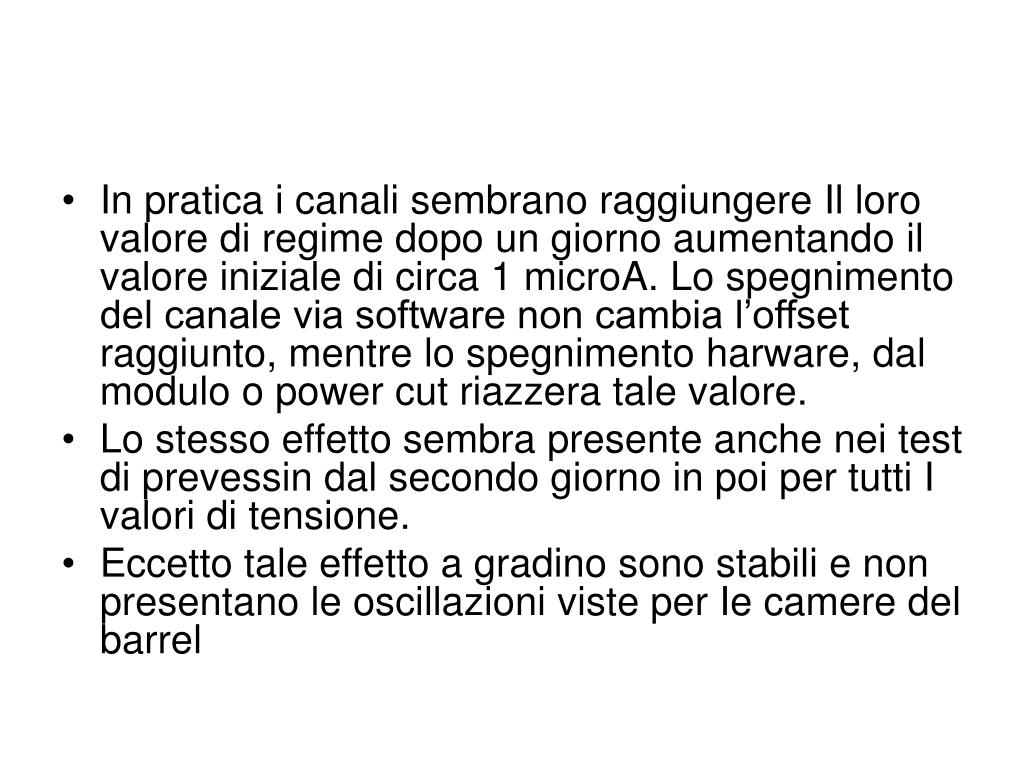

  10. In pratica i canali sembrano raggiungere Il loro valore di regime dopo un giorno aumentando il valore iniziale di circa 1 microA. Lo spegnimento del canale via software non cambia l’offset raggiunto, mentre lo spegnimento harware, dal modulo o power cut riazzera tale valore. • Lo stesso effetto sembra presente anche nei test di prevessin dal secondo giorno in poi per tutti I valori di tensione. • Eccetto tale effetto a gradino sono stabili e non presentano le oscillazioni viste per Ie camere del barrel

  11. Prevessin 1 giorno

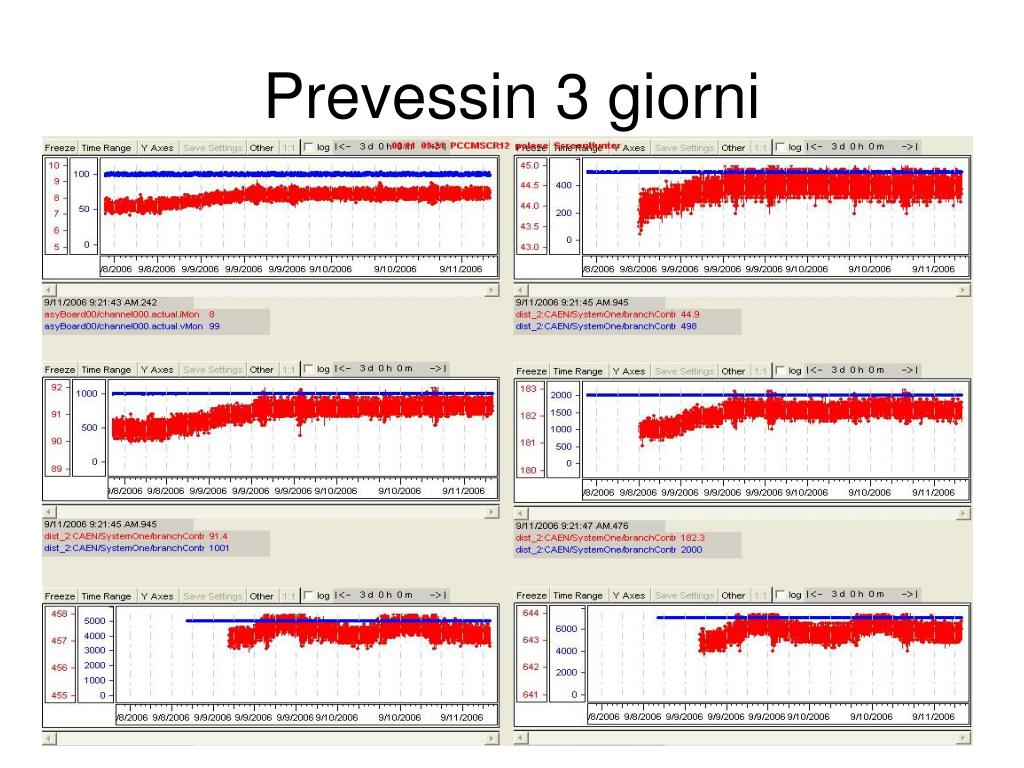

  12. Prevessin 3 giorni

  13. Effetto reset Prevessin Nei grafici precedenti si nota che l’ON/OFF software non produce lo stesso gradino, appena raggiungo di nuovo il valore di stabilita ne confronto l’effetto anche con Imoduli di prevessin
