  1. Diagnóstico energético Instrumentación

  2. Herramientas para la auditoria • Para obtener mejor información para un programa de administración de energía, el consultor debe hacer algunas mediciones durante la visita a las instalaciones. • El equipo necesario depende del tipo de energía que se consume en la instalación y de las oportunidades potenciales de ahorro. • Por ejemplo, una oportunidad de ahorro es recuperar el calor de desecho, para esto el auditor debe tomar una considerable cantidad de mediciones de temperatura de las potenciales fuentes de calor útil.

  3. Instrumentación para la auditoria • Desempeño del sistema eléctrico Voltímetro – Voltaje Amperímetro – Corriente Wattmetro – Potencia Real Medidor de factor de potencia – Potencia aparente kVA Lightmeter - Nivel de Luz

  4. Square D CM2000 Costo 2000 Cantidad 2

  5. Fluke 43B Costo 2000 Cantidad 1

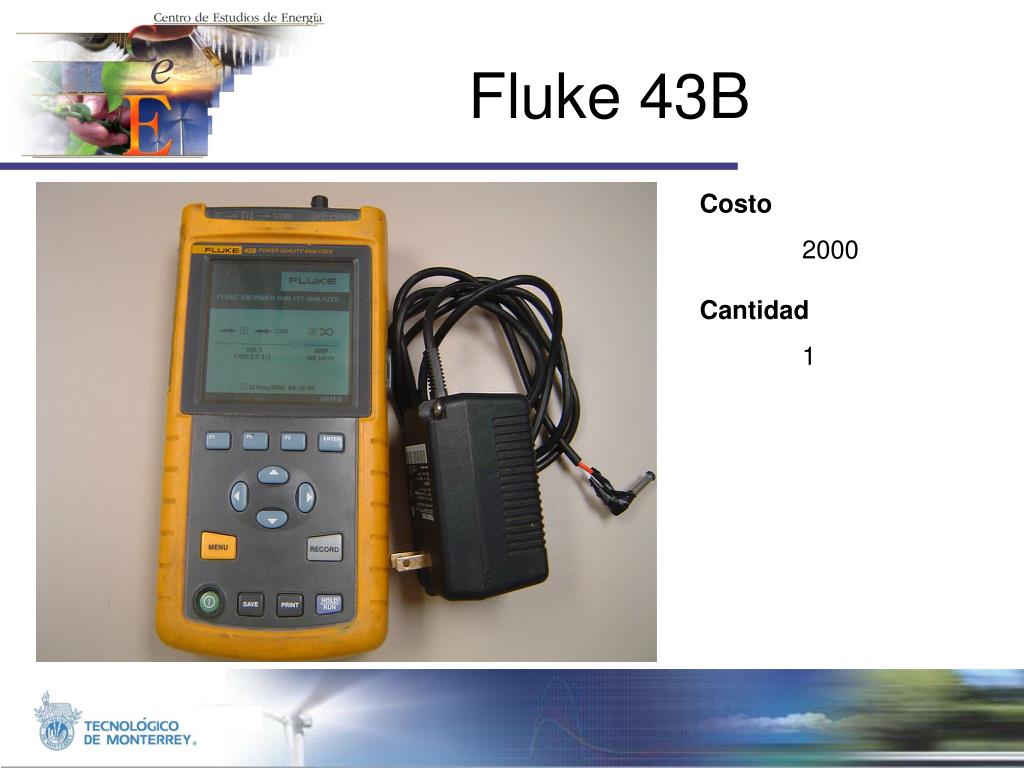

  6. Fluke 434 Costo 4000 Cantidad 1

  7. Tektronix THS720P Costo 4000 Cantidad 1

  8. Fluke 87 Costo 500 Cantidad 1

  9. AEMC 3000 A Costo 500 Cantidad 3

  10. AYA 1000 A Costo 400 Cantidad 3

  11. Fluke 2000 A Costo 200 Cantidad 5

  12. Tektronix 1000 A Costo 200 Cantidad 1

  13. Flex-Core 2000 A Costo 250 Cantidad 3

  14. Registrador de cargas monofásicas 120 USD Watt's Up Pro

  15. Medidores de temperatura Termómetro Pirómetro de superficie Termómetro electrónico portátil Dispositivos termopares

  16. Medidores de combustión Analizadores Orsat, Fyrit Analizadores de productos de combustión • O2, CO, CO2 , temperatura • Algunas veces NOx, SOx • Y algunos otros no particulares

  17. Velocidad del aire Anemómetro – Rotativo Anemómetro – Deflectivo Tubo piloto Termopar calentado Anemómetro de alambre caliente

  18. Sensores de presión. Manómetros. Draft gauge – Boiler Draft. Bourdon Gauge – Presión estática.

  19. Sensores de humedad Psicrómetro Conductividad eléctrica Unidades manuales “Hair hygrometer”

  20. Omega RH26C Costo 200 Cantidad 1

  21. 4-IN-1: Air Velocity Meter - Anemometer, Hygrometer, Light Meter, Thermometer 150 USD OMEGA HHF81 anemometer

  22. Equipo de medición infrarrojo La temperatura real de un objeto puede ser encontrada midiendo su radiación emitida. Sistema de cámara infrarroja Termógrafo infrarrojo Unidades manuales

  23. Detector de fugas de aire comprimido. Detector ultrasónico Receptor ultrasónico ajustable. • Detectores de fugas de vapor. Detectores de fugas ultrasónicos Uso en trampas de vapor

  24. Termómetro infrarrojo

  25. Cámara termográfica 5,000 USD

  26. Consideraciones de seguridad • Seguridad – Es una parte critica de cualquier diagnóstico energético. • Todos los auditores deben tener un conocimiento básico de los procedimientos y equipo de seguridad. • Antes de visitar las instalaciones, los auditores deben ser completamente instruidos sobre cualquier equipo y procedimiento de seguridad especializado para la instalación. • Los auditores nunca deben colocarse en un lugar donde puedan resultar heridos y herir a otra persona en la instalación

  27. Equipo de seguridad El equipo de seguridad – una precaución vital para cualquier auditor de energía. • Lentes de protección – generalmente una necesidad. • Protectores auditivos – necesarios en instalaciones ruidosas o en áreas donde están utilizando motores de alto caballaje para controlar ventiladores y bombas. • Zapato industrial - necesarios en instalaciones donde se trabaja con materiales pesados, calientes, filosos o peligrosos.
