一、门电路的概念

santos avatar
santos
67 diapositives · 899 Views · Aug 25, 2014

与 非 门. 与 门. 或 非 门. 或 门. 与或非门. 非 门. 异或门. 第二章 门电路. § 概 述. 一、门电路的概念. 实现基本逻辑运算和常用复合逻辑运算的电子电路. 与 非. 与. 或 非. 或. 与或非. 非. 异或. 3V. 3V. 逻辑状态. 二、逻辑变量与两状态开关. 二值逻辑 :. 所有逻辑变量只有两种取值 ( 1 或 0 ). 数字电路中，. 通过电子开关 S 的两种状态 ( 开或关 ) 获得高、低电平，表示 1 或 0. 断开. 1. 高电平 3 V. 低电平. 闭合. 高电平. 0.

#一、门电路的概念 #一、门电路的概念 ppt #powerpoint #presentation
一、门电路的概念 - slide 1
01 / 67一、门电路的概念
1 / 17

Télécharger la présentation

一、门电路的概念
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

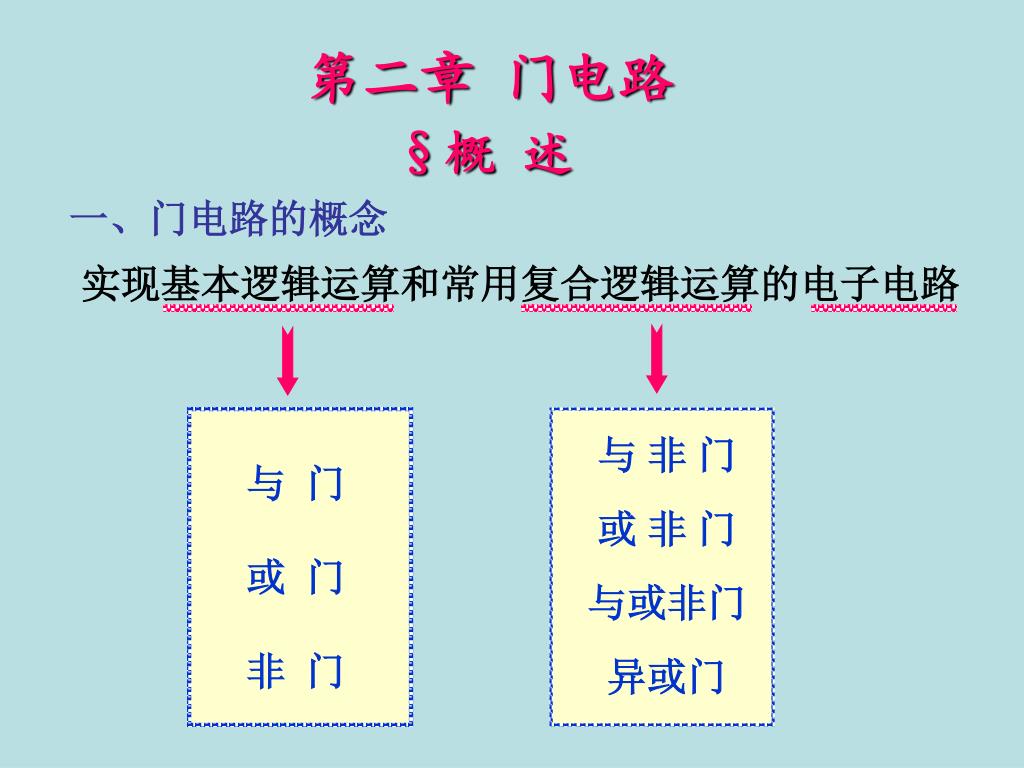

  1. 与 非 门 与 门 或 非 门 或 门 与或非门 非 门 异或门 第二章 门电路 §概 述 一、门电路的概念 实现基本逻辑运算和常用复合逻辑运算的电子电路 与 非 与 或 非 或 与或非 非 异或

  2. 3V 3V 逻辑状态 二、逻辑变量与两状态开关 二值逻辑: 所有逻辑变量只有两种取值(1 或0) 数字电路中， 通过电子开关S 的两种状态(开或关) 获得高、低电平，表示1 或0 断开 1 高电平 3 V 低电平 闭合 高电平 0 低电平 0 V 电子开关S 可由二极管、三极管或 MOS 管实现

  3. 5V 5V 2.4V 2.4V 0.8V 0.8V 0V 0V 三、高、低电平与正、负逻辑 高电平和低电平是两个不同的可以截然区别开来的电压范围。 0 1 0 1 正逻辑 负逻辑 常用

  4. 四、分立元件门电路和集成门电路 ①分立元件门电路(目前不使用) 用分立的元器件和导线连接起来构成的门电路。 ②集成门电路 把构成门电路的元器件和连线，都制作在一块半 导体芯片上，再封装起来。 CMOS 集成门电路 常用集成门电路 TTL 集成门电路

  5. 五、数字集成电路的集成度 一块芯片中含有等效逻辑门或元器件的个数 小规模集成电路 SSI < 10 门/片 (Small Scale Integration) 或 < 100 元器件/片 中规模集成电路 MSI 10 ~ 99 门/片 (Medium Scale Integration) 或 100 ~ 999 元器件/片 大规模集成电路 LSI 100 ~ 9 999 门/片 或 1 000 ~ 99 999 元器件/片 (Large Scale Integration) 超大规模集成电路 VLSI > 10 000 门/片 计算机中许多芯片就是VLSI，如CPU 或 > 100 000 元器件/片 (Very Large Scale Integration)

  6. S A K 闭合） （断开 断开） （闭合 §2. 1 半导体二极管 、三极管和 MOS 管开关特性 §2. 1. 1 理想开关的开关特性 一、 静态特性 ① 断开 ② 闭合 二、动态特性 ① 开通时间： ② 关断时间： 普通开关：静态特性好，动态特性差 几百万/秒 如继电器、接触器 半导体开关：静态特性较差，动态特性好 几千万/秒 如二极管、三极管及MOS管

  7. /mA 正向 导通区 反向 截止区 P区 N区 - - - - - - - - 0.7 0 0.5 /V + + + + + + + + + - 反向 击穿区 A K §2. 1. 2 半导体二极管的开关特性 一、静态特性 1. 结构示意图、符号和伏安特性 A K 阳极 阴极 PN结 硅二极管伏安特性 ① 外加正向电压(正偏) 二极管导通(相当于开关闭合) ② 外加反向电压(反偏) 二极管截止(相当于开关断开)

  8. D D + + - - 0.7 V + - 2. 二极管的开关作用 [例] 电路如图所示， 　　试判别二极管的工作 状态及输出电压。 uO = 0 V 二极管截止 [解] uO = 2.3 V 二极管导通

  9. t 0 t 0 二、动态特性 数字电路中，二极管开关工作在高速通断状态。 1. 二极管的电容效应 使二极管的通断需要一段延迟时间才能完成 结电容 Cj 扩散电容 C D 2. 二极管的开关时间 ton — 开通时间 toff — 关断时间 也称反向恢复时间 trr 限制了二极管的开关速度

  10. collector 集电极 N P 基极 N base emitter 发射极 §2. 1. 3 半导体三极管的开关特性 一、静态特性 (电流控制型) (Transistor) 1. 结构、符号和输入、输出特性 (1)结构示意图和符号 c iB iC 集电结 b 发射结 e NPN

  11. iB/ µA uBE/V 0 iC/ mA 4 3 2 1 50 µA 40µA 30 µA 20 µA 10 µA iB = 0 uCE/V 0 2 4 6 8 状态 电流关系 条 件 发射结正偏 放大 iC= iB (2)输入特性 集电结反偏 i C＜ iB 饱和 两个结正偏 ICS= IBS 临界 iB ≈ 0, iC ≈ 0 截止 两个结反偏 (3) 输出特性 饱 和 区 放大区 　数字电路中的三极管作为开关元件，主要工作在饱和和截止两种开关状态，放大区只是极短暂的过渡状态。 截止区

  12. +VCC(12V) Rc 2 k iC + uo  Rb +  iB T 3V 2.3 k uI -2V 2. 半导体三极管的开关应用 发射结反偏 T 截止 发射结正偏 T 导通 放大还是饱和？

  13. +VCC +12V Rc 2 k iC + uo  Rb +  iB T 3V 2.3 k uI -2V ≤ 饱和导通条件： 因为 所以

  14. 3 t 0 -2 0.9ICS 0.1ICS t 0 3 0.3 t 0 几十ns 二、动态特性 三极管饱和程度↑ ↑

  15. §2. 1. 4 MOS 管的开关特性 MOS（Mental – Oxide – Semiconductor） 金属–氧化物–半导体场效应管FET 一、 静态特性 (电压控制型) 1. 结构和特性 (1) N 沟道 漏极D 集电极 C 类比 栅极 G 基极 B B NPN 衬 底 源极S 发射极 E ★N 沟道增强型MOS管类比于 NPN 型三极管： 1→饱和导通 0→截止

  16. (2) P 沟道 P 沟道增强型 MOS 管与 N 沟道有对偶关系。 漏极D 集电极 C 类比 基极 B 栅极 G PNP B 衬 底 发射极 E 源极S ★P 沟道增强型MOS管类比于 PNP 型三极管： 0 →饱和导通 1 →截止

  17. +VDD +VDD +VDD +10V +10V +10V RD RD RD RD 20 k 20 k 20 k uO D uO uO D D uI uI B G RON uI G S G S S 2. MOS管的开关作用 (1) N 沟道增强型 MOS 管 iD 开启电压 UTN = 2 V

  18. -VDD -VDD -VDD -10V -10V -10V RD RD RD 20 k 20 k 20 k uO uO uO D D D uI uI B uI G G S S G S (2) P 沟道增强型 MOS 管 iD 开启电压 UTP = - 2 V

  19. 二、动态特性 1. MOS 管极间电容 栅源电容 CGS 1 ~ 3 pF 栅漏电容 C GD 漏源电容 C DS 0.1 ~ 1 pF 在数字电路中，这些电容的充、放电过程会制约 MOS 管的动态特性，即开关速度。

  20. VDD t 0 0.9ID 0.1ID t 0 VDD t 0 2. 开关时间 开通时间 关断时间

  21. +VCC +10V R0 D1 uA 0 V 0 V 0 V 3 V 3 V 3 V 3 V 0 V uY D2 uB A & Y B §2. 2 分立元器件门电路 ※ § 2. 2. 1 二极管与门和或门 一、二极管与门 电压关系表 真值表 UD = 0.7 V uB/V uA/V uY/V D1 D2 A B Y 导通 导通 0.7 0 0 0 0 0 1 0 0 0 1 1 0 1 1 3V 导通 截止 0.7 0 3 截止 导通 0.7 3 0 0V 导通 导通 3.7 3 3 符号: Y = AB 与门（AND gate)

  22. D1 uA uY D2 uB RO 0 V 0 V 0 V 3 V 3 V 0 V 3 V 3 V -VSS -10V A ≥1 Y B 二、二极管或门※ 电压关系表 真值表 uB/V uY/V uA/V D1 D2 3V A B Y - 0.7 导通 导通 0 0 0 1 1 1 0 0 0 1 1 0 1 1 0V 截止 导通 2.3 0 3 导通 截止 2.3 3 0 UD = 0.7 V 导通 导通 2.3 3 3 Y = A + B 符号: 或门（OR gate)

  23. 正逻辑和负逻辑的对应关系： 正与门真值表 负或门真值表 A B Y A B Y 0 0 0 1 1 1 1 0 0 0 0 1 1 0 1 1 1 1 1 0 0 1 0 0 等同 即： 正与门 负或门 等同 正或门 负与门

  24. +VCC +5V iC Rc 1 k iB + Rb T + uO 4.3 k β= 30 uI - - §2. 2. 2 三极管非门（反相器） 一、半导体三极管非门 T 截止 T导通 因为 所以 T 饱和

  25. +VCC +5V iC Rc 1 k iB + Rb T + uO 4.3 k β= 30 uI - - 1 A Y 三极管非门: 真值表 电压关系表 A Y uI/V uO/V Y 0 1 0 5 A 1 0 5 0.3 符号 函数式

  26. +VDD +10V RD 1. 20 k 2. uO D B G uI S + uDS - + uGS - 二、MOS 三极管非门※（类比于NPN型三极管） MOS管截止 MOS 管导通 真值表 A Y 0 1 故 1 0

  27. §2. 3 CMOS 集成门电路 【补充】 • MOS门电路：以MOS管作为开关元件构成的门电路 • CMOS管: MOS管有NMOS管和PMOS管两种。当NMOS管和PMOS管成对出现在电路中，且二者在工作中互补，称为CMOS管(意为互补)。 • CMOS门电路具有制造工艺简单、集成度高、抗干扰能力强、功耗低、价格便宜等优点，发展迅速。 • MOS管有增强型和耗尽型两种。在数字电路中，多采用增强型。

  28. - +VDD uGSP + +10V TP S2 +VDD +VDD G2 B2 +10V +10V D2 RONP TP TP S uA uY D1 uY uY B1 0V 10V G1 S1 TN +10V TN TN RONN S VSS + 1 uGSN A Y - 0V §2. 3. 1 CMOS 反相器 一、电路组成及工作原理 UTN = 2 V UTP = - 2 V uGSN uGSP TN TP uY uA < UTN < UTP 10 V 截止 导通 0 V > UTN > UTP 导通 截止 10 V 0 V

  29. uO /V +VDD TP S2 G2 B2 D2 + uI - uO D1 0 uI /V B1 G1 S1 TN VSS 二、静态特性 1. 电压传输特性： A B VDD C iD UNL UNH D E F UTH UTP UTN 转折(阀值)电压 DE、EF 段： 噪声容限： 指u0为规定值时，允许uI波动的最大范围 uI < UTN ， TN 截止、TP 导通， AB 段： CD 段： TN、TP 均导通。 BC 段： TN 导通，uO 略下降。 与BC、AB 段对应，TN、TP 的状态与之相反。 输入为低电平时的噪声容限 UNL： = 0.3VDD uO = VDD 、 iD 0， 功耗极小。 输入为高电平时的噪声容限 UNH： 故CMOS电路采用高电源电压

  30. A B VDD uO / V +VDD C TP S2 UNL UNH G2 B2 D D2 E F + uI - uO UTH D1 UTP UTN 0 uI / V B1 G1 iD / mA S1 TN C D VSS A B E F uI / V 0 2. 电流传输特性： 电压传输特性 iD CD 段： TN、Tp 均导通，流过两管的漏极电流达到最大值 iD = iD（max)。 阈值电压： 电流传输特性 AB、EF 段： TN、TP总有一个为 截止状态，故 iD  0 。 UTH = 0.5 VDD （VDD = 3 ~ 18 V） UTH

  31. & +VDD +10V T Y T P2 P1 uY A T N1 uA B T N2 uB V SS A Y = B §2. 3. 2 CMOS 与非门、或非门、与门和或门 一、CMOS 与非门 TP1与TP2并联 TN1与TN2串联 • 当A、B只要有0V， TN1与TN2 总有一截止，TP1与TP2总有一 导通，Y为10V。 AB Y TN1 TP1 TN2 TP2 1 0 0 截 通 截 通 1 0 1 截 通 通 截 • 当A、B同时为10V，TN1与TN2 都导通，TP1与TP2都截止， Y为0V。 1 0 通 截 截 通 1 1 1 通 截 通 截 0 与非门

  32. +VDD +10V A AB Y TN1 TP1 TN2 TP2 uA 1 0 0 截 通 截 通 B T T P2 P1 uB 0 0 1 截 通 通 截 Y T N1 1 0 通 截 截 通 0 uY 1 1 通 截 通 截 0 T N2 V SS A ≥1 B 二、CMOS 或非门 TP1与TP2 串联 TN1与TN2并联 • 当A、B只要有10V， TN1与TN2 总有一导通，TP1与TP2总有一 截止，Y为0V。 • 当A、B同时为0V，TN1与TN2 都截止，TP1与TP2都导通， Y为10V。 或非门

  33. & A 1 & Y Y B T T P2 P1 +VDD T +VDD N1 TP S2 Y G2 T B2 N2 D2 V A SS A D1 B1 G1 A S1 B TN B VSS 三、CMOS 与门和或门※ 1. CMOS 与门

  34. 1 Y T T P2 P1 +VDD +VDD T N1 A TP S2 G2 B2 T A N2 D2 B D1 V SS B1 A G1 ≥1 Y S1 TN A B ≥1 VSS Y B 2. CMOS 或门

  35. 1 A & ≥1 Y B C & & & D §2. 3. 3 CMOS 与或非门和异或门 ※ 一、CMOS 与或非门 1. 电路组成 A B 由CMOS 基本电路(与非门和反相器)组成。 Y C D 2. 工作原理

  36. A =1 & & & & Y B 二、CMOS 异或门 1. 电路组成 A 由CMOS 基本电路(与非门)组成。 Y B 2. 工作原理

  37. +VDD u / u u / u TP I O O I TG u / u u / u TN I O O I C VSS C §2. 3. 4 CMOS 传输门、三态门和漏极开路门 ★ 一、 CMOS传输门 (TG 门 — Transmission Gate) 1. 电路组成及符号： (双向模拟开关) 关断电阻大 ( ≥ 109 ) 导通电阻小(几百欧姆) 2. 工作原理： TN、TP均导通， ① TN、TP均截止， ②

  38. +VDD 1 0 A 1 Y T T P1 P2 EN A Y T N2 1 Y A T EN EN N1 0 1 1 V SS 二、CMOS 三态门 1. 电路组成 2. 工作原理 TP2、TN2 均截止 ① Y 与上、下都断开 Y = Z(高阻态 — 非 1 非 0) TP2、TN2 均导通 ② (1 或 0) 3. 逻辑符号 1 0 或 使能端 控制端低电平有效 控制端高电平有效

  39. Y D 1 A Y & B G S B TN C Y & VSS D & 三、CMOS 漏极开路门 (OD门—Open Drain) +VDD 1. 电路组成 外接 RD +VDD RD P1 符号 A B P2 Y 2. 主要特点 ① 漏极开路，工作时必须外接电源和上拉电阻。 ② 可以实现线与功能： 输出端用导线连接起来实现与运算。 ③可实现逻辑电平变换： ④带负载能力强。

  40. §2. 3. 5 CMOS 电路使用中应注意的几个问题（略） 一、CC4000 和C000 系列集成电路 1. CC4000 系列： 符合国家标准，电源电压为 3  18 V，功能和外部引线排列与对应序号的国外产品相同。 2. C000 系列： 早期集成电路，电源电压为 7  15 V，外部引线排列顺序与 CC4000 不同，用时需查阅有关手册。 二、高速 CMOS (HCMOS) 集成电路 54/74 HC(带缓冲输出) 标准门 = 100 ns 传输延迟时间 tpd HCMOS: 54/74 系列 54/74 HCT(与 LSTTL 兼容) HCMOS = 9ns 54/74 BCU(与 LSTTL 兼容)

  41. ≥ 三、CMOS 集成电路的主要特点 ① 功耗极低。 LSI：几个 μW ， MSI：100 μW ② 电源电压范围宽。 CC4000 系列： VDD = 3 ~ 18 V ③ 抗干扰能力强。 输入端噪声容限 = 0.3VDD ~ 0.45VDD ④ 逻辑摆幅大。 ⑤输入阻抗极高。 ⑥扇出能力强。 扇出系数：带同类门电路的个数，其大小 反映了门电路的带负载能力。 CC4000系列：≥ 50个 ⑦集成度很高，温度稳定性好。 ⑧抗辐射能力强。 ⑨成本低。

  42. 四、CMOS电路使用中应注意的几个问题★ 1. 注意输入端的静电防护 2. 注意输入电路的过流保护 3. 注意电源电压极性 4. 输出端不能和电源、地短接 ★ 5. 多余的输入端不应悬空 ★ 与门/与非门：接电源 或与其它输入端并联 多余输入端 如何处理？ 或门/ 或非门：接地 或与其它输入端并联 6. 输入端外接电阻的大小不会引起输入电平的变化 ★ 因为输入阻抗极高 （≥ 108 ） 思考原因？ 故 输入电流 0，电阻上的压降 0

  43. +VCC(5V) R4 R1 R2 130 4k 1.6k T3 A T2 D Y T1 uI uo D1 T4 R3 1k §2. 4 TTL 集成门电路 （Transistor—Transistor Logic） §2. 4. 1 TTL 反相器 一、电路组成及工作原理 1. 电路组成 D1 — 保护二极管 防止输入电压过低。 当 uI < - 0.5 ~ - 0.7 V 时， 因为 D1 只起保护作用，不参加逻辑判断，为了便于分析，今后在有些电路中将省去。 D1导通， uI被钳制在 - 0.5 ~ - 0.7 V，不可能继续下降。 输入级 中间级 输出级

  44. +VCC(5V) R4 R1 R2 130 4k 1.6k T3 A D T2 T1 Y uI uo T4 R3 1k 2. 工作原理 ① 0.7V 0V 5V 3.6V T1 的基极电压无法使 T2 和 T4的发射结导通 因 T2 、T4 截止 故 T3 、 D 导通

  45. +VCC(5V) R4 R1 R2 130 4k 1.6k T3 A D T2 T1 Y uI uo T4 R3 1k 2. 工作原理 ② 1V T1 倒置放大， （即E极与C极颠倒） 2.1V 4.3V 0.3V iB1流入T2基极 T2 、T4饱和，T3 、D 均截止 1.4V 3.6 V 0.3 0.7V uO = UCES4 ≤ 0.3V 则 所以 uI/V uO/V 0 3.6 3.6 0.3

  46. uO /V +VCC +5V 4 3 1 + - + - 2 uO uI 1 uI /V 0 1 2 3 4 二、静态特性-- 电压传输特性 （1）特性曲线分析： 截止区 A B 线性区 3.6V C 转折区 饱和区 0.3V D E 阈值电压 uB1< 1.3 V， uI < 0.5 V， AB 段： BC 段： uI > 1.4 V， CD 段： DE 段： T2 开始导通(放大区)，T4 仍截止。 T2 、T4 截止， T3 、D 导通。 T2 、T4 饱和导通， T3 、D 截止。 反相器的 阈值电压(或 门槛电压) uO = UOL ≤ 0.3 V

  47. 1 1 G2 输入低电平时的噪声容限： （2）输入端噪声容限 G2 输入高电平时的噪声容限： uI uO UNH—允许叠加的负向噪声电压的最大值 UNL—允许叠加的正向噪声电压的最大值 G1 G2 输出高电平 输入高电平 典型值 = 3.6 V 典型值 = 3.6 V 输出低电平 输入低电平 典型值 = 0.3 V 典型值 = 0.3 V

  48. uO uI uI t 0 uO t 0 1 三、动态特性（略讲） 传输延迟时间 tPHL— 输出电压由高到 低时的传输延迟 时间。 Uim 50%Uim tPLH— 输出电压由低到 高时的传输延迟 时间。 50%Uom Uom tPHL tPLH tpd — 平均传输延迟时间 典型值： tPHL= 8 ns , tPLH= 12 ns 最大值： tPHL= 15 ns , tPLH= 22 ns

  49. +VCC +5V +VCC +5V b R4 R4 R1 R1 R2 R2 e1 c 130 130 4k 4k 1.6k 1.6k e2 T3 T3 A A T2 T2 D D T1 T1 Y Y B B 3.6V 3.6V 3.6V 3.6V T4 T4 D2 D2 D1 D1 A B Y R3 R3 1k 1k 0 0 0 1 输入级 输入级 中间级 中间级 输出级 输出级 A & 1 0 1 B 1 §2. 4. 2 TTL与非门和其它逻辑门电路 一、TTL 与非门 整理结果： 2. A、B均为 1 1. A、B 只要有一个为 0 T1 — 多发射极三极管 1V 1V 4.3V 4.3V 2.1V 1V 等效电路： 5V 1 理论： 1 1 0.7V 0.7V 0.3V 0.3V 0.3V 3.6V 0 实际： T2 、 T4截止 与非门 T3 、 D导通 T2 、 T4 导通 uO = UCES4 ≤ 0.3V T3 、 D截止
