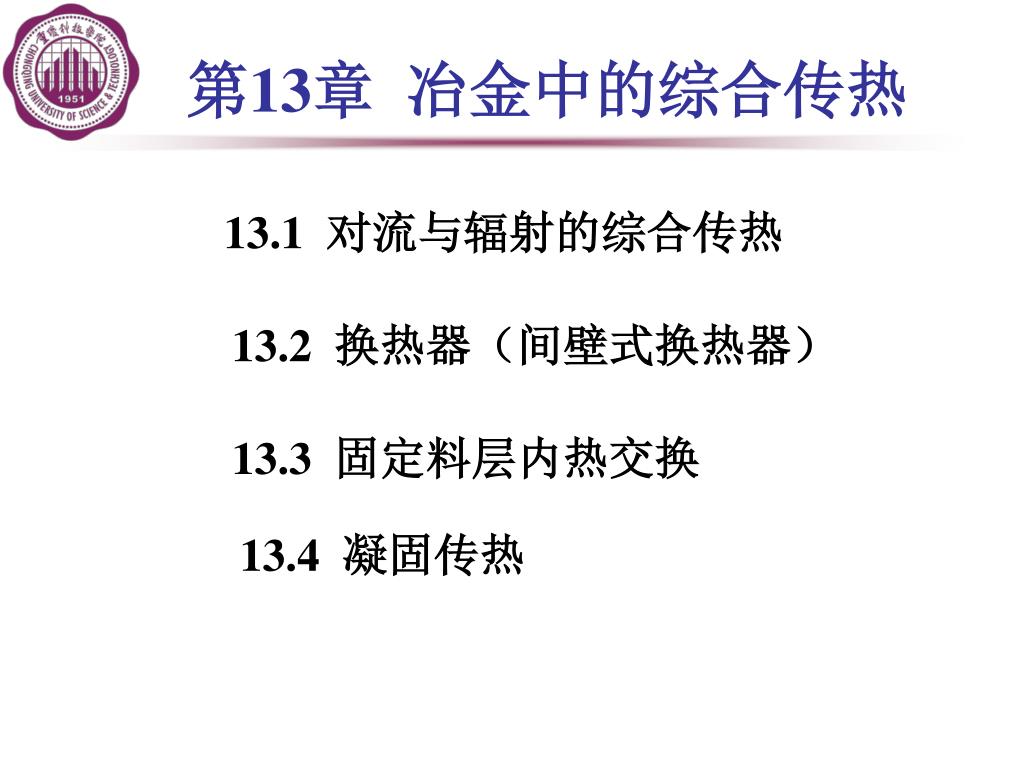

1. 第13章 冶金中的综合传热 13.1 对流与辐射的综合传热 13.2 换热器（间壁式换热器） 13.3 固定料层内热交换 13.4 凝固传热

2. —总换热系数，　　 13.1 对流与辐射的综合传热

3. 13.1 对流与辐射的综合传热 综合传热（对流、辐射、导热同时存在）换热量如何计算？ W/m2 对n层平壁： 对n层圆筒壁： W/m

4. 13.2 换热器（间壁式换热器） 常用的余热利用设备 换热器 蓄热室 余热锅炉 目的 提高燃烧温度 节约燃料

5. 13.2 换热器（间壁式换热器） 1.分类 结构特点 列管式、套管式、针状管式、辐射式等 间壁材料 金属、陶瓷 流动方式 顺流 逆流 叉流

6. 13.2 换热器（间壁式换热器） 2.热工计算 Φ=KΔtmA W 根据生产所需的换热条件及要求（流体的出口温度或换热量），确定换热器的型式、换热面积A及结构参数； 设计计算： 根据已有换热器（型式、A已知）校核它是否满足预定要求，即求出流体的出口温度或换热量。 校核计算：

7. 13.2 换热器（间壁式换热器） 平均温差Δtm 推导依据： 热平衡方程 热流体失去的热量=冷流体得到的热量 元体分析法 推导方法： 推导结果： 对数平均温差

8. 13.2 换热器（间壁式换热器） 顺流 逆流 叉流

9. 13.2 换热器（间壁式换热器） εΔt见图13-8。图中的R及P是水当量的比值及换热器的加热温度效率。

10. 13.2 换热器（间壁式换热器）

11. 13.2 换热器（间壁式换热器） 分析： 1）εΔt越大，则Δtm也越大。 2）P值一定时，R值越小则εΔt值越大。 3）R值一定时，P值越小则εΔt值越大。 4）当R及P值一定时，流体的流程数越多则εΔt越大。

12. 13.2 换热器（间壁式换热器） W/(m2·℃) 传热系数K 若K值沿换热器长度方向变化较大，则 W/(m2·℃)

13. 实际传热量 换热器的效率ε = 最大可能传热量 13.2 换热器（间壁式换热器） 3．换热器的效率及流体终温 换热器实际传热量 换热器最大可能传热量

14. 经推导：ε=f (NTU， ，流动方式) 传热单元数 NTU= 查图 可由已知值A、K、wmin、wmax等，算出 NTU、 的大小，再由图查出ε值，进而求出流体的出口温度。 可由已知流体的进、出口温度，算出ε， 由图查出NTU值，进而求得所需换热面积。ε-NTU法。 13.2 换热器（间壁式换热器） 核算换热器： 设计换热器：

15. 小　结 一、本课的基本要求 1．掌握换热器热工计算方法。 2．会换热器的效率计算。 二、本课的重点、难点 重点：换热器热工计算。 难点：换热器的效率计算。 三、作业 P258 13-12

16. 本章小结 主要内容：辐射和对流的综合传热，换热器原理及计算。 重点：换热器原理及计算。 基本要求：掌握换热器计算，会换热器的设计及校核计算。
