海底电缆敷埋施工质量控制

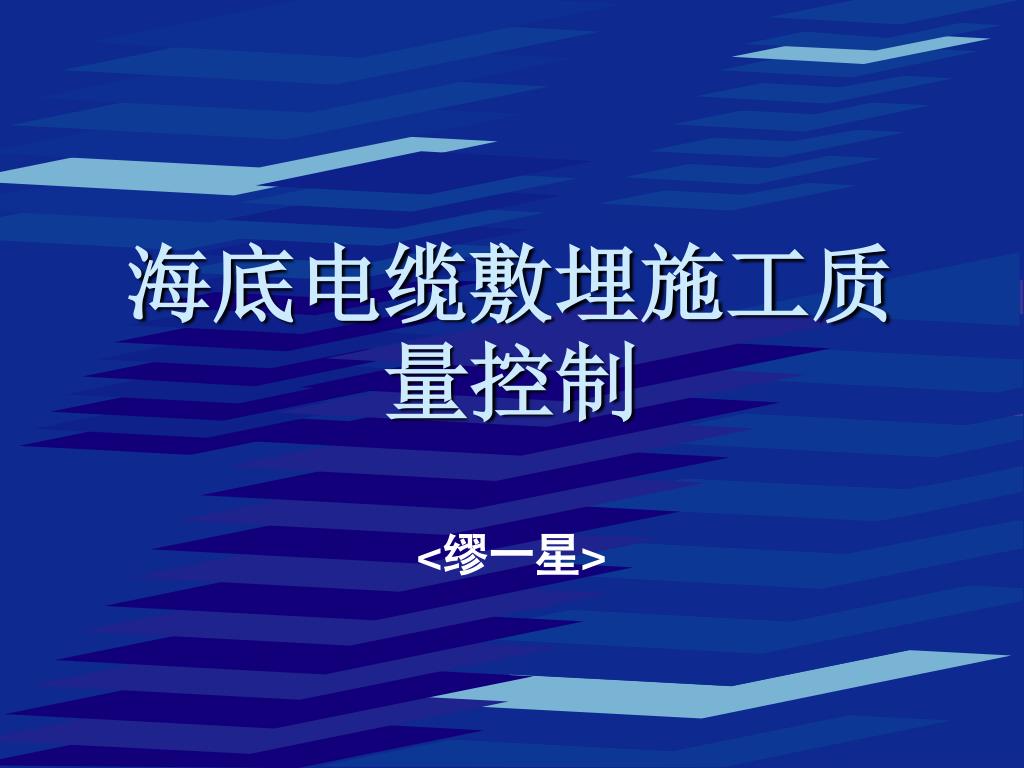

海底电缆敷埋施工质量控制 <缪一星>

概况

本工程为平潭龙源供电配套线路高山—北厝110kv线路工程。本工程为3条110kvYJQ41-1*300mm2/64/110kv海底电缆，工程线路起自福清县可门岛，屹止于平潭县刀架岛，3条线路长度分别为3125、3136、3188m。工程路由采用原35kv海底电缆路由，路由区域最大水深为28米左右。本工程为平潭龙源供电配套线路高山—北厝110kv线路工程。本工程为3条110kvYJQ41-1*300mm2/64/110kv海底电缆，工程线路起自福清县可门岛，屹止于平潭县刀架岛，3条线路长度分别为3125、3136、3188m。工程路由采用原35kv海底电缆路由，路由区域最大水深为28米左右。 • 本工程的施工内容主要包括：电缆沟、电缆终端站（土建、电气及附属设施）建造。

海底电缆敷设、埋深，及保护：10米-25米水深部分，电缆埋深为2米，在基岩出露或可疑的礁石区及可疑管线之上加220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护，并覆盖砼盖板及堆石块。5米-10米水深部分，采用220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护后埋入海床下2.0米。0-5米潮间带部分：采用220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护后埋入海床下2米，基岩出露、礁石区部分采用220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护后并抛石加以固定。海底电缆敷设、埋深，及保护：10米-25米水深部分，电缆埋深为2米，在基岩出露或可疑的礁石区及可疑管线之上加220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护，并覆盖砼盖板及堆石块。5米-10米水深部分，采用220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护后埋入海床下2.0米。0-5米潮间带部分：采用220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护后埋入海床下2米，基岩出露、礁石区部分采用220/12高强度减震球饺哈夫型玻璃钢海底电缆保护管保护后并抛石加以固定。 • 电缆附件安装，参数测试、号牌制作及安装（含禁锚牌）。清除交叉处的原35kv海缆，终端站拆除。施工船到施工海域接收海缆。

路由各项长度和路由各拐点坐标： • 第一朝西相长度：3124.8094m • 可门岛电缆终端A端点Y=466163.3958；X=2812607.3757 • 平潭刀架岛电缆终端于端点 Y=468310.3877，X=2814811.1135中间相长度：3136.1639；可门岛电缆终端A端点Y=466163.3958，X=2812607.3757 • 刀架岛终端O于端点Y=468310.3877，X=2814811.1135朝东相长度：3188.5210m；可门岛电缆终端A端点Y=466163.3958 X=2812607.3757 • 刀架终端Q于端点 Y=468310.3877；X=2814811.1135

组建日期： 2010.5.25 小组名称：管线项目部QC小组注册登记： QC—2010—01 活动日期： 2010.5.15~2010.9.1 • 课题名称： • 海底电缆敷埋施工质量控制活动出勤率：100% 课题类别：攻关型课题登记： 2010—01 人均接受过60hQC小组学习培训经常学习QC小组基础教材 QC小组概况

电缆埋设合格率达到95%以上，作为创优项目，给予奖励电缆埋设合格率达到95%以上，作为创优项目，给予奖励业主要求症结、差距目前，海底电缆施工受到种种因素影响，合格率一般在90%左右选定课题海底电缆敷埋施工质量控制选题理由

现状调查 为更详细、正确掌握实际情况，我们小组人员对A相电缆敷埋情况进一步调查，共收集数据250个点，合格点为232个点，合格率为92.8%，不合格点的缺陷情况见下表3。

从排列图看出，影响敷埋质量的主要原因是：埋深未到位。从排列图看出，影响敷埋质量的主要原因是：埋深未到位。

组织上项目部严格执行质量责任制，各成员对敷埋合格率达到95%，且班组积极配合并严格履行方案和交底。目标能够实现技术上本公司已历经多次光电缆敷埋施工，技术上已基本成熟，小组成员管理上确定目标及可行性论证 • 活动目标： • 提高敷埋施工合格率至95%以上。 • 目标可行性分析：领导给予足够重视，特派专家及经验丰富的技术人员给予协助，务必打好光电缆敷埋这一仗。根据上图分析，本方案目标能够实现。

人机料埋深不到位责任心不强水泵性能差经验不足技术交底不到位海上施工操作方法不正确奖罚制度不全法环管原因分析甲供电缆不合格机械性能差

要因确认 根据上图，我们总共找出9个末端因素，小组成员通过现场验证及调查分析确定要因：

通过上述分析，我们小组确定主要因素如下: • 机械性能差 • 水泵性能差 • 责任心不强 • 奖罚制度不全

制定对策 • 根据要因确认表确定的主要原因，在B、C相电缆施工前制定对策如下表：

实施对策 • 根据上述对策措施表，我们QC小组全体成员及时召开会议，认真研究出一套详细的实施措施，并于2010年6月30日开始分头进行实施。

检查效果 • 目标完成情况 • 2010年6月30日~2010年9月1日我们QC小组对已经施工完的B、C两相电缆进行了仔细检查，共检查500个点相，具体情况如下：由上表可见，通过开展QC小组活动，以及项目同仁一同努力，电缆埋深合格率已经达到97.6%，较原先有了巨大的进步，由此证明我们制定的实施措施和施工方案是行之有效的，大家一致认为我们的质量控制措施是正确的。

经济效益 • 由于本工程采用诸多的新施工工艺，确保工程的各个环节都能顺利提前完成，并节约了大量的成本，创造了良好的经济效益。 • 费用节约清单： • 合理安排施工顺序，减少船舶的来回调谴，节约柴油100吨，7000元/吨*100吨=70万元，共计节省柴油70万元。 • 现场施工工期比原定计划提前30天，各类船舶设备台班费用节约： • 各类船只设备费用3万元/天30天=90万。 • 人工费用1.2万/天*30天=36万 • 本工程共计节约施工费用196万。 • 社会效益 • 本工程由于工程的特殊的政治意义和重要性，引起了相关行业的广泛关注。相关单位的领导相继到施工现场观摩指导，并对工程的顺利完工表示了热烈的祝贺；包括福建省电力公司、福州电业局、平潭电力局以及各级地方的电视、报纸等新闻媒体向我单位进行了施工的咨询，并已有了初步的合作意向。本工程的顺利完成，将我公司在此类施工市场中知名度大大提高，并为将来开拓新的市场，更良好的经济效益打下了坚实的基础。

巩固措施 • 通过本工程的QC小组活动，使海底电缆埋深不到位的情况得到的极大的改善，同时提高了工人的质量意识和工作责任心，保证了主体施工的质量。 • 我们QC小组进行了认真的总结，编制了一套详细而完善的海底电缆敷设、埋深的标准施工操作流程，并把它上报公司作为作业指导书。

总结及今后打算 • 通过这次活动，大家充分认识到全面质量管理的科学性、群众性。在实际工作中，只有依靠先进科学的管理方法，时刻牢记“质量第一”的方针，认真把好每一道质量关，严格按照规范和工艺要求进行施工，才能更好的提高工程质量，才能创建精品工程，树立品牌企业形象，从而提高经济效益和社会效益。我们QC小组全体成员坚信只要努力学习，团结一致，坚持搞好QC活动，一定能够攻克一个一个施工过程中的难关。
