  1. CASE - средства Министерство образования и науки РФФГАОУ ВПО «УрФУ имени первого Президента РФ Б.Н.Ельцина»Кафедра «Электронное машиностроение» CASE Преподаватель: Тихонов И.Н Студент: Корабельникова К.А. Группа: М-56052

  2. CASE - средства CASE CASE (англ. Computer-Aided Software Engineering ) –автоматизированная разработка программного обеспечения. CASE-средства – это набор инструментов и методов программной инженерии, предназначеный для проектирования программного обеспечения, который помогает обеспечить высокое качество программ, отсутствие ошибок и простоту в обслуживании программных продуктов.

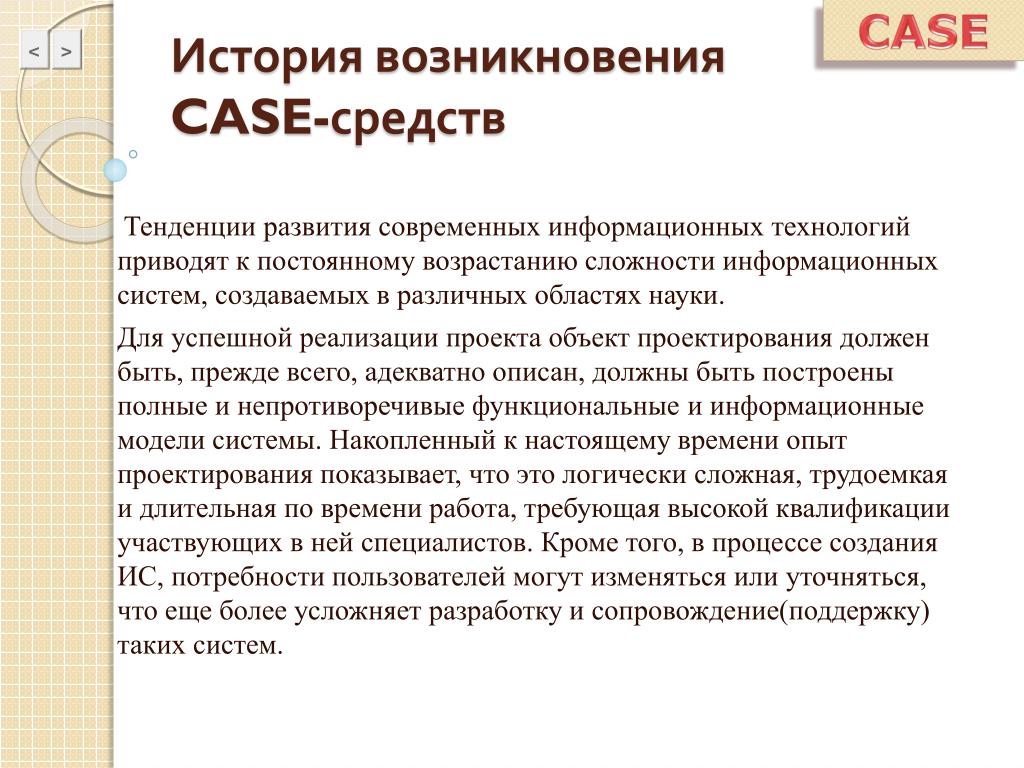

  3. CASE История возникновения CASE-средств Тенденции развития современных информационных технологий приводят к постоянному возрастанию сложности информационных систем, создаваемых в различных областях науки. Для успешной реализации проекта объект проектирования должен быть, прежде всего, адекватно описан, должны быть построены полные и непротиворечивые функциональные и информационные модели системы. Накопленный к настоящему времени опыт проектирования показывает, что это логически сложная, трудоемкая и длительная по времени работа, требующая высокой квалификации участвующих в ней специалистов. Кроме того, в процессе создания ИС, потребности пользователей могут изменяться или уточняться, что еще более усложняет разработку и сопровождение(поддержку) таких систем.

  4. CASE История возникновения CASE-средств В 70–80-х г.г. при проектировании АСУ применялись в основном "ручные" способы разработки проекта. Неавтоматизированное проектирование порождало ряд следующих существенных проблем: - неадекватную спецификацию требований; - неспособность разработчиков обнаруживать ошибки в проектных решениях; - низкое качество проектной и эксплуатационной документации; - затяжной цикл проектирования; - неудовлетворительные результаты тестирования. Данные факторы, а также стремление автоматизировать труд разработчика способствовали появлению программно-технологических средств специального класса - CASE-средств.

  5. CASE CASE – модель жизненного цикла ПО CASE-технологии предлагают новый, основанный на автоматизации, подход к концепции ЖЦ ПО. При использовании CASE изменяются все фазы ЖЦ, при этом наибольшие изменения касаются фаз анализа и проектирования. На рис.1 приводится простейшая модель ЖЦ и соответствующая CASE-модель, в которой фаза прототипирования заменяет традиционную фазу системного анализа: Прототипи́рование ( англ. prototyping) — это быстрая «черновая» реализация базовой функциональности для анализа работы системы в целом. Необходимо отметить, что наиболее автоматизируемыми фазами являются фазы контроля проекта и кодогенерации (хотя все остальные фазы также поддерживаются CASE-средствами).

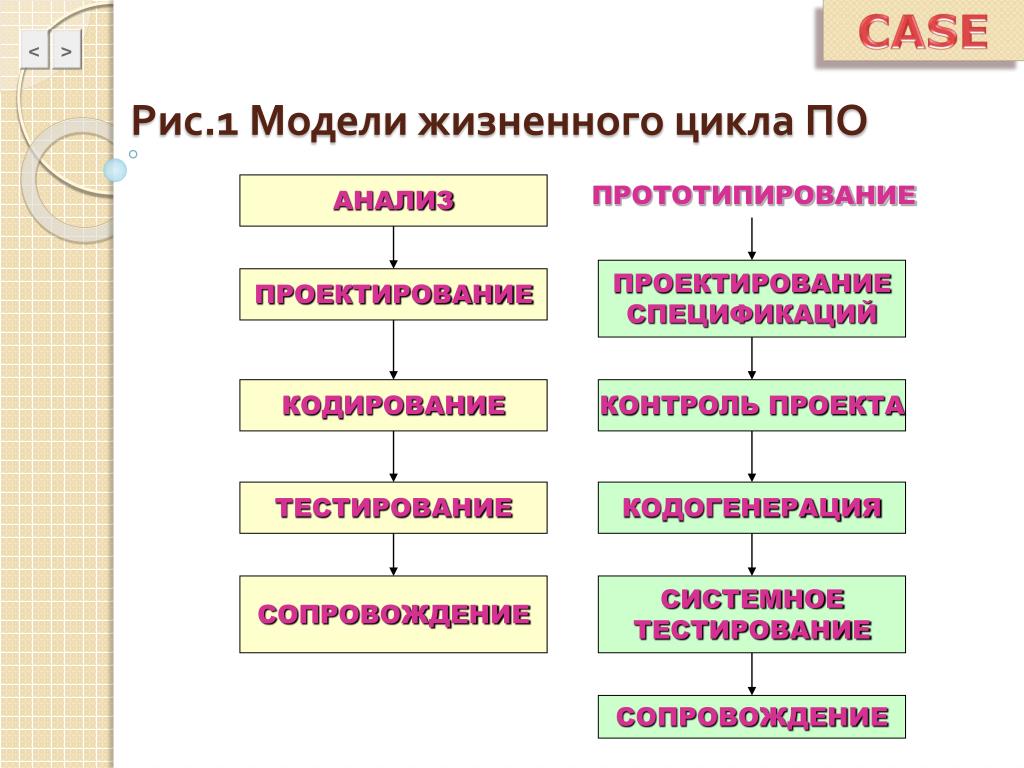

  6. CASE Рис.1 Модели жизненного цикла ПО АНАЛИЗ ПРОТОТИПИРОВАНИЕ ПРОЕКТИРОВАНИЕ СПЕЦИФИКАЦИЙ ПРОЕКТИРОВАНИЕ КОДИРОВАНИЕ КОНТРОЛЬ ПРОЕКТА ТЕСТИРОВАНИЕ КОДОГЕНЕРАЦИЯ СОПРОВОЖДЕНИЕ СИСТЕМНОЕ ТЕСТИРОВАНИЕ СОПРОВОЖДЕНИЕ

  7. CASE Оценки трудозатрат по фазам Традиционная разработка ИспользованиеCASE-технологий

  8. CASE Соответствие по этапам разработки

  9. Функции CASE-средств CASE анализа и проектирования проектирования баз данных разработки приложений (программирование) реинжиниринга окружения планирования и управления проектом тестирования Выполнение каждой функции обеспечивает своя группа CASE-средств

  10. Функции PDM-системы CASE • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Анализа и проектирования Целью средств данной группы является определение системных требований и свойств, которыми система должна обладать, а также создание проекта системы, удовлетворяющей этим требованиям и обладающей соответствующими свойствами. На выходе создаются спецификации компонентов системы и интерфейсов, связывающих эти компоненты, а также “калька” архитектуры системы и детальная “калька” проекта, включающая алгоритмы и определения структур данных.

  11. Функции PDM-системы CASE • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Проектирования баз данных Средства данной группы обеспечивают логическое моделирование данных, автоматическое преобразование моделей данных в Третью Нормальную Форму, автоматическую генерацию схем БД и описаний форматов файлов на уровне программного кода

  12. Функции PDM-системы CASE • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Разработки приложений (программирование) Средства этой группы поддерживают этапы программирования и тестирования, а также автоматическую кодогенерацию из спецификаций, получая полностью документированную выполняемую программу. В эту группу средств включены и традиционные генераторы кодов, анализаторы кодов (как в статике, так и в динамике), генераторы наборов тестов, анализаторы покрытия тестами, отладчики.

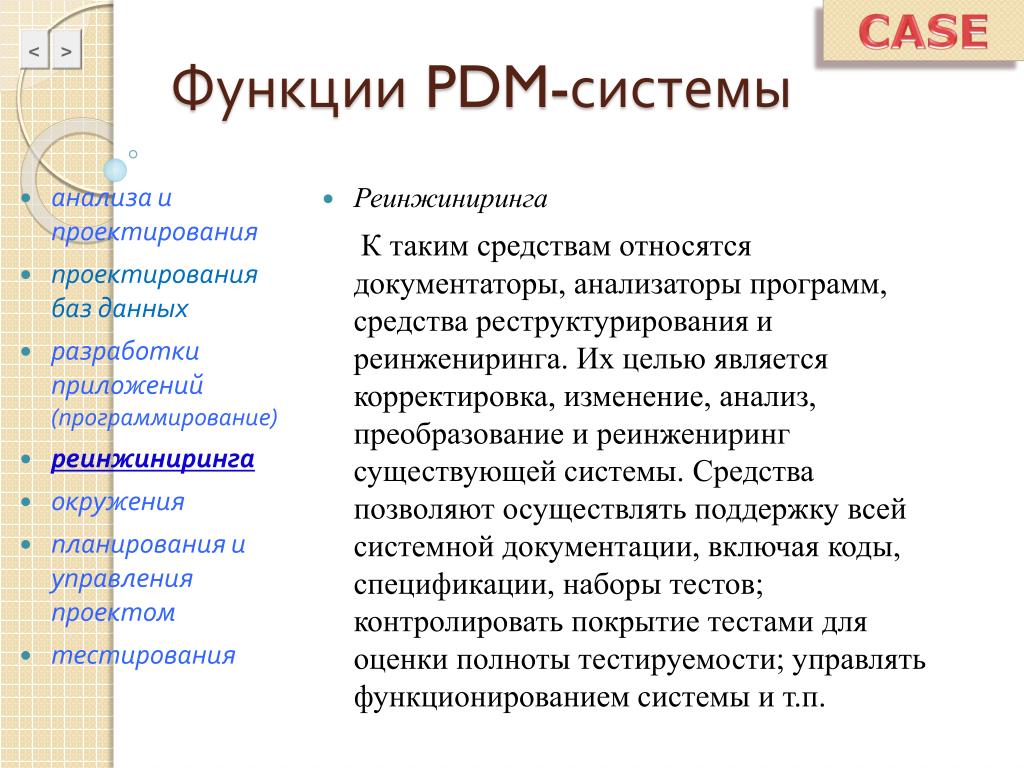

  13. Функции PDM-системы CASE • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Реинжиниринга К таким средствам относятся документаторы, анализаторы программ, средства реструктурирования и реинжениринга. Их целью является корректировка, изменение, анализ, преобразование и реинжениринг существующей системы. Средства позволяют осуществлять поддержку всей системной документации, включая коды, спецификации, наборы тестов; контролировать покрытие тестами для оценки полноты тестируемости; управлять функционированием системы и т.п.

  14. Функции PDM-системы CASE • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Окружения Средства поддержки платформ для интеграции, создания и придания товарного вида CASE-средствам

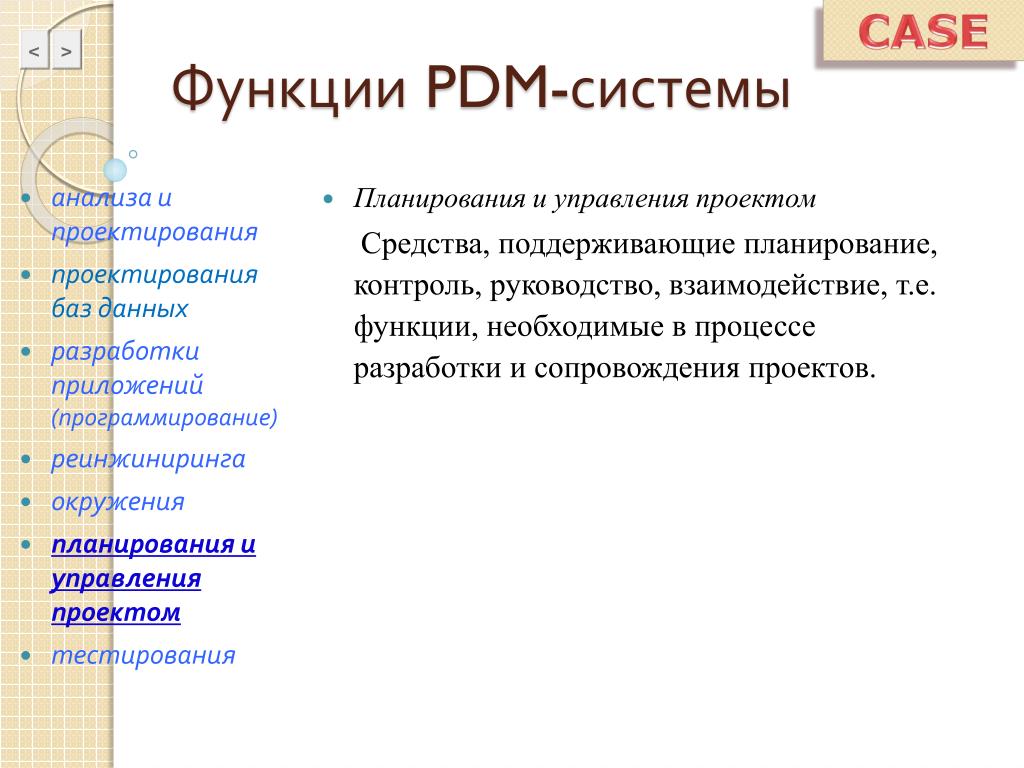

  15. Функции PDM-системы CASE • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Планирования и управления проектом Средства, поддерживающие планирование, контроль, руководство, взаимодействие, т.е. функции, необходимые в процессе разработки и сопровождения проектов.

  16. Функции PDM-системы • анализа и проектирования • проектирования баз данных • разработки приложений (программирование) • реинжиниринга • окружения • планирования и управления проектом • тестирования • Тестирования Средства итогового тестирования и анализа ошибок

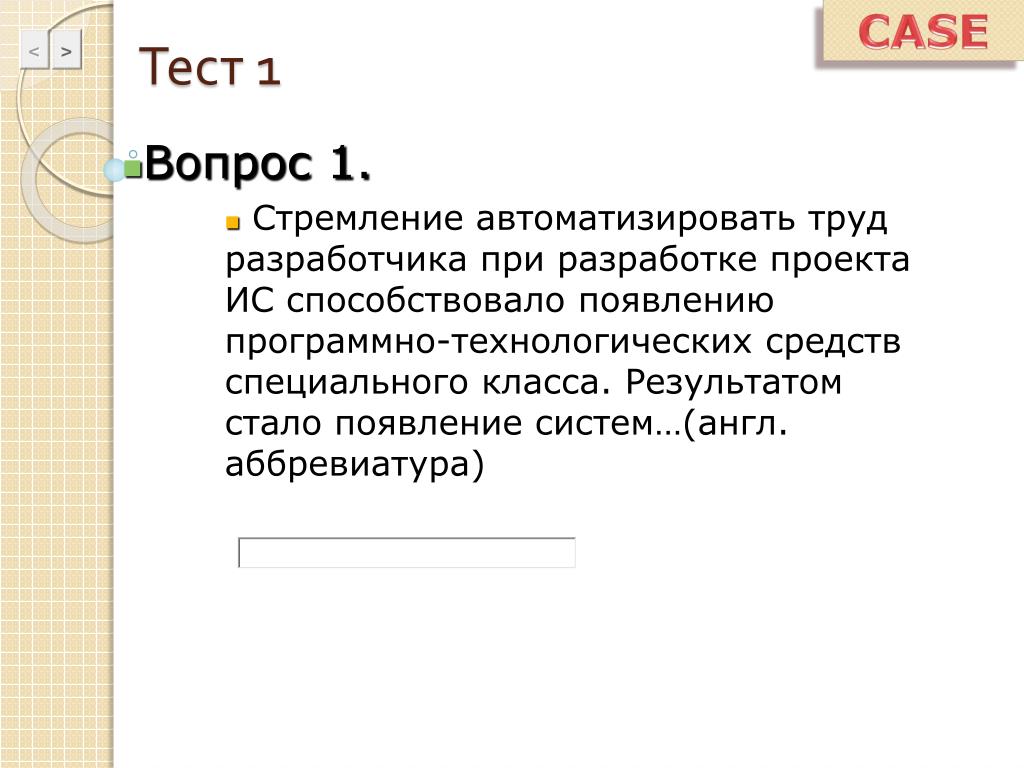

  17. CASE Тест 1 • Вопрос 1. • Стремление автоматизировать труд разработчика при разработке проекта ИС способствовало появлению программно-технологических средств специального класса. Результатом стало появление систем…(англ. аббревиатура)

  18. Тест 1 • Вопрос 2. • Какие проблемы возникали при неавтоматизированном проектировнаии (ручном): Неадекватная спецификация требований Неспособность разработчиков обнаруживать ошибки в проектных решениях Расходуемые безвозвратно Управление качеством Расходуемые возобновляемые

  19. CASE Тест 1 • Вопрос 3. • Наиболее автоматизируемыми фазами ЖЗ ПО являются фазы: Контроль проекта Тестирование Сопровождение Кодогенерация Проектирование спецификаций

  20. CASE Тест 1 • Вопрос 4. • При разработке проекта с применением CASE-средств, основные усилия приходятся на фазу: Анализ Проектирование Кодирование Тестирование

  21. CASE Тест 1 • Вопрос 5. • При традиционной разработке проекта, основные усилия приходятся на фазу: Анализ Проектирование Кодирование Тестирование

  22. CASE Тест 1 • Вопрос 6. • Какая группа средств поддерживает этапы программирования и тестирования, а также автоматическую генерацию из спецификаций: Анализа и проетирования Проетирования баз данных Разработки приложений Реинжиниринга Тестирования

  23. Тест 1 • Вопрос 7. • Группа средств, выполняющая какую функцию, обеспечивает создание спецификаций: Анализа и проетирования Проетирования баз данных Разработки приложений Реинжиниринга Тестирования

  24. CASE Тест 1 • Вопрос 8. • Установите для каждого этапа ручной разработки проекта соответствующий этап разработки с применением CASE-средств: 1) «Бумажные» спецификации Быстрое прототипирование 2) Ручное кодирование Автоконтроль проекта 3) Тестирование кодов Автогенерация документации 4) Сопровождение кодов Сопровождение спецификаций проектирования Автоматическая кодогенерация

  25. CASE Тест 1 • Вопрос 9. • Расположите в правильной последовательности этапы ЖЦ ПО при ручной разработке: 1) Анализ 2) Тестирование 3) Сопровождение 4) Проектирование 5) Кодирование

  26. CASE Тест 1 • Вопрос 10. • Быстрая «черновая» реализация базовой функциональности для анализа работы системы в целом аббревиатуры - это ………

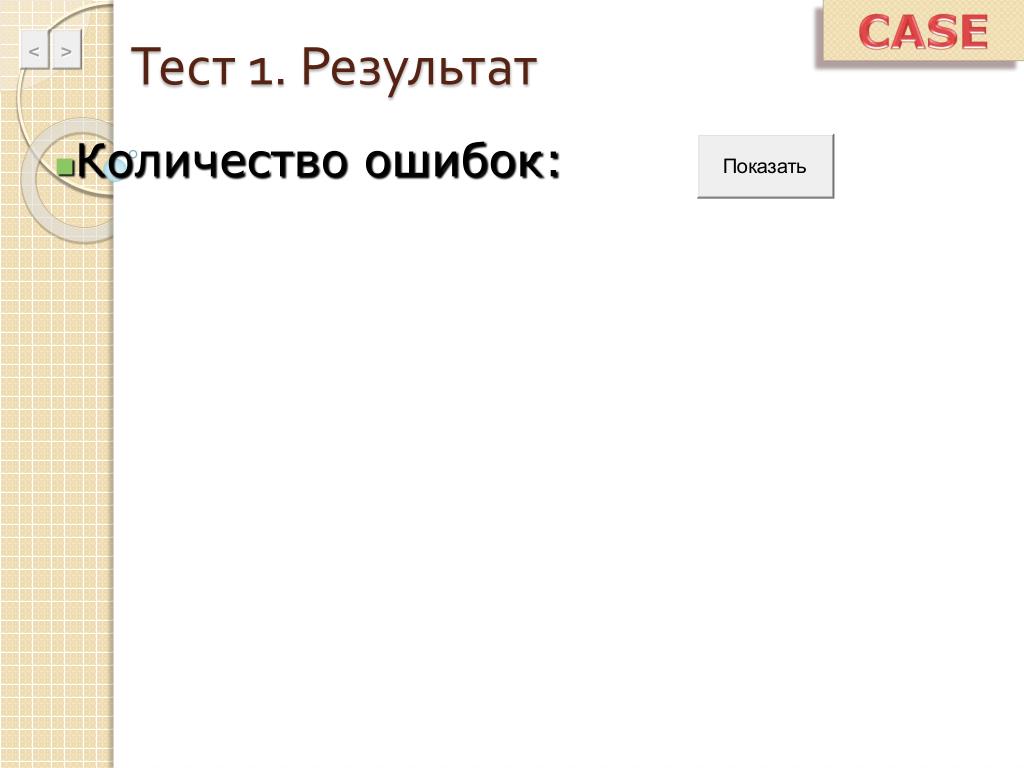

  27. CASE Тест 1. Результат • Количество ошибок:

  28. CASE – средства: - цель- классификация - плюсы и минусы CASE

  29. CASE Цель CASE-средств Добиться резкого роста производительности труда в инженерии программного и информационного обеспечения, облегчить работу программистов, проектировщиков, аналитиков и руководителей проектов.

  30. CASE Классификация CASE-средств С точки зрения реализуемых функций и структурной организации (конструктивной реализации) все CASE-системы можно классифицировать: - по типам - по категориям - по уровням.

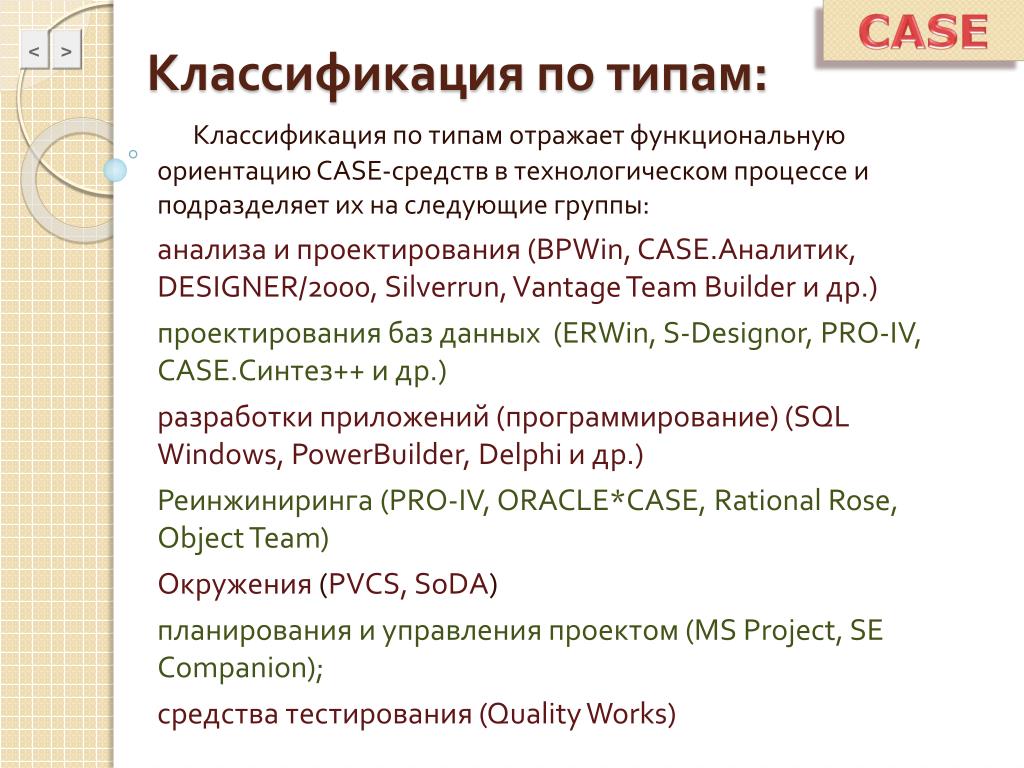

  31. CASE Классификация по типам: Классификация по типам отражает функциональную ориентацию CASE-средств в технологическом процессе и подразделяет их на следующие группы: анализа и проектирования (BPWin, CASE.Аналитик, DESIGNER/2000, Silverrun, Vantage Team Builder и др.) проектирования баз данных (ERWin, S-Designor, PRO-IV, CASE.Синтез++ и др.) разработки приложений (программирование) (SQL Windows, PowerBuilder, Delphi и др.) Реинжиниринга (PRO-IV, ORACLE*CASE, Rational Rose, Object Team) Окружения (PVCS, SoDA) планирования и управления проектом (MS Project, SE Companion); средства тестирования (Quality Works)

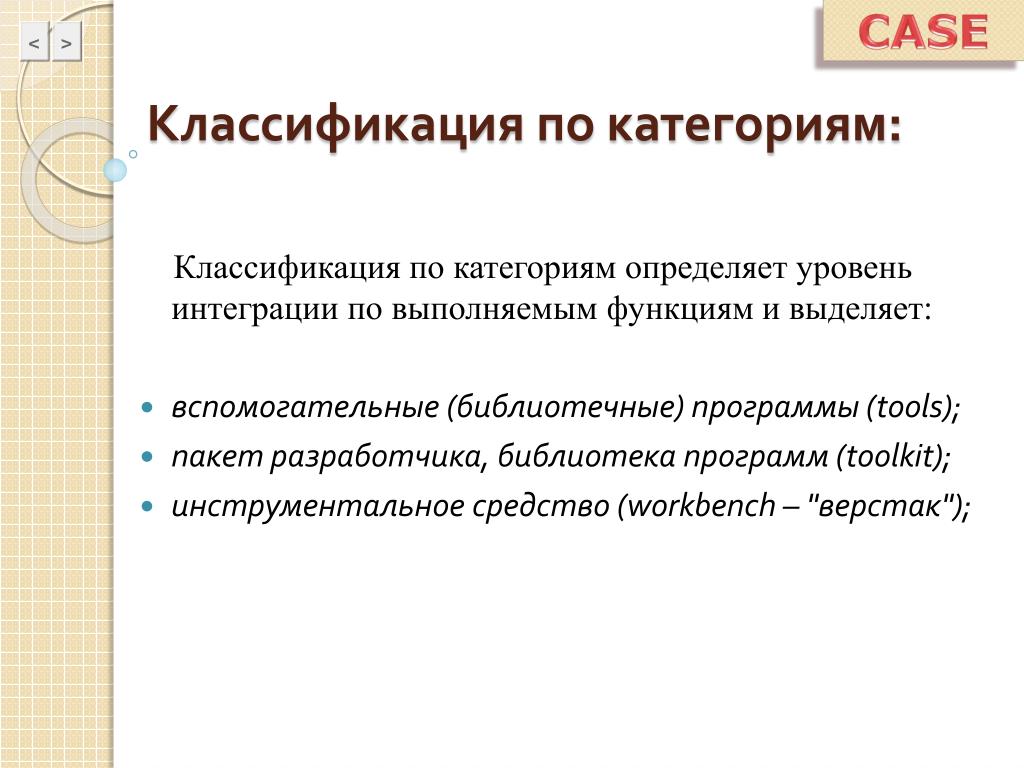

  32. CASE Классификация по категориям: Классификация по категориям определяет уровень интеграции по выполняемым функциям и выделяет: • вспомогательные (библиотечные) программы (tools); • пакет разработчика, библиотека программ (toolkit); • инструментальное средство (workbench – "верстак");

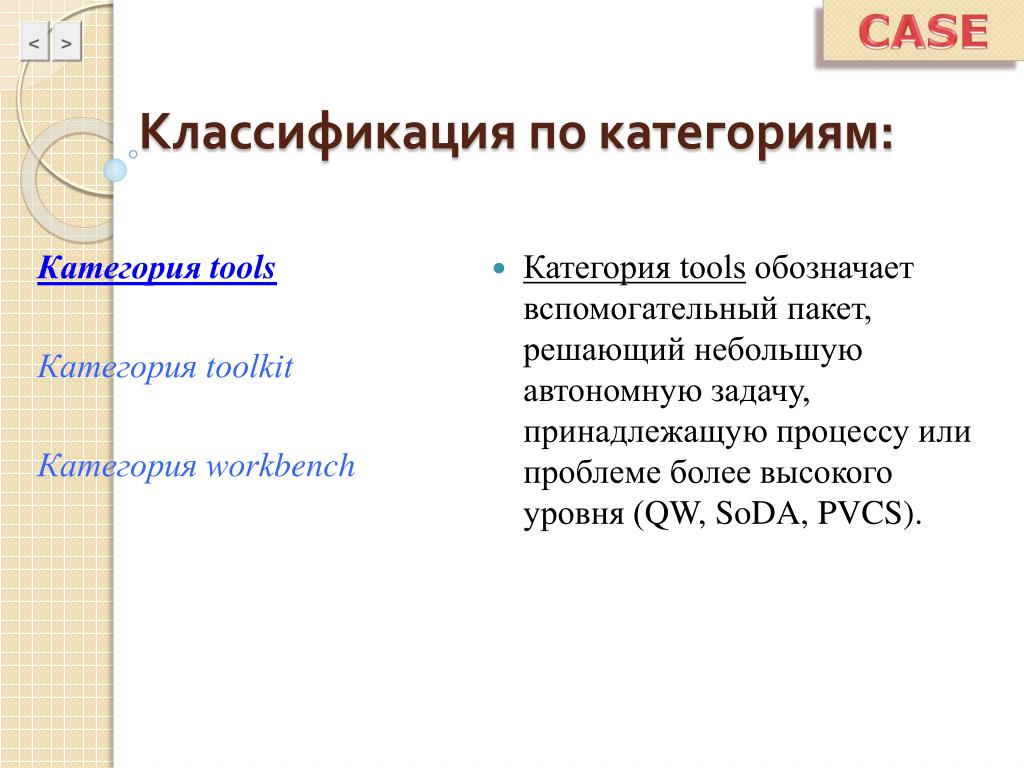

  33. CASE Классификация по категориям: Категория tools Категория toolkit Категория workbench • Категория tools обозначает вспомогательный пакет, решающий небольшую автономную задачу, принадлежащую процессу или проблеме более высокого уровня (QW, SoDA, PVCS).

  34. CASE Классификация по категориям: Категория tools Категория toolkit Категория workbench • Категория toolkit представляет собой объединение интегрированных программных средств, которые обеспечивают автоматизированную поддержку одной фазы ЖЦ или разработке определенного вида обеспечения АСОИУ, например: системный анализ, проектирование базы данных, разработка программ (CASE.Аналитик, BPWin, ERWin).

  35. CASE Классификация по категориям: Категория tools Категория toolkit Категория workbench • Категория workbench представляет собой программные средства, которые: поддерживают автоматизированные процессы системного анализа, проектирования и разработки ИО и ПО; ориентированы на определенную методологию проектирования; используют общее хранилище проектной информации; автоматически передают системную информацию между этапами разработки. Workbench по сравнению с toolkit обладает более высокой степенью интеграции выполняемых функций, большей самостоятельностью и автономностью использования (ORACLE*CASE, ORACLE*Forms, PRO-IV).

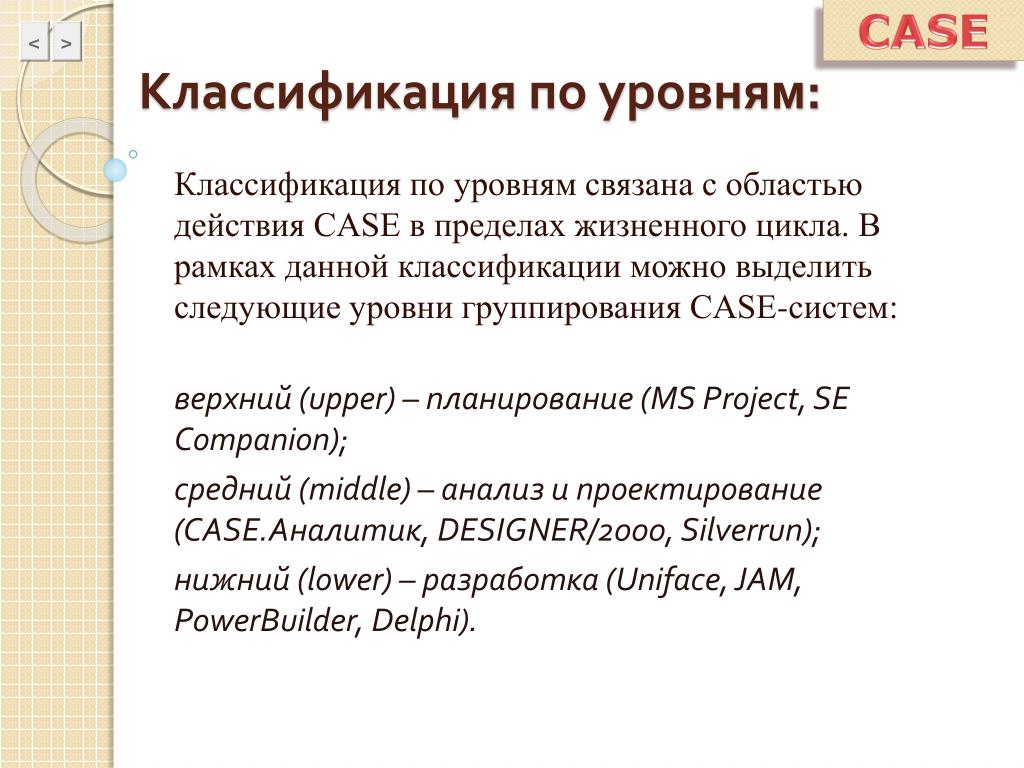

  36. Классификация по уровням: CASE Классификация по уровням связана с областью действия CASE в пределах жизненного цикла. В рамках данной классификации можно выделить следующие уровни группирования CASE-систем: верхний (upper) – планирование (MS Project, SE Companion); средний (middle) – анализ и проектирование (CASE.Аналитик, DESIGNER/2000, Silverrun); нижний (lower) – разработка (Uniface, JAM, PowerBuilder, Delphi).

  37. CASE Классификация по уровням: • Верхние CASE • Средние CASE • Нижние CASE Верхние (upper) CASE призваны повысить эффективность деятельности как руководителей организаций-заказчиков АСОИУ, так и руководителей проекта путем сокращения затрат времени на определение стратегии создания АСОИУ в целом и выработку общего плана действий.

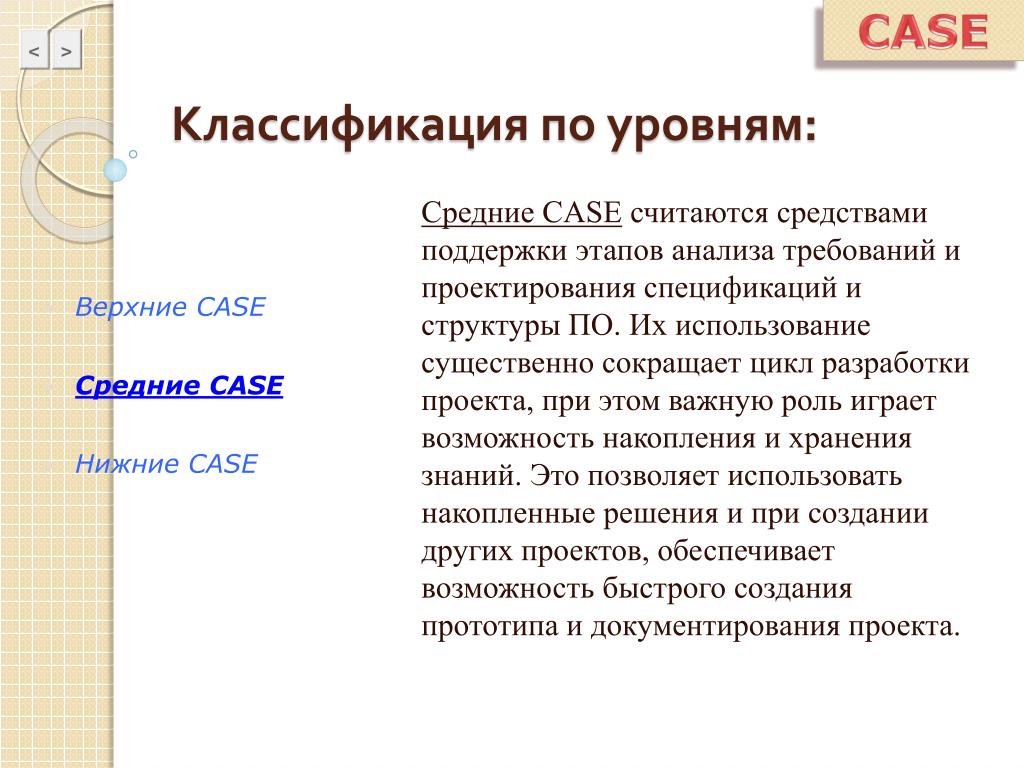

  38. CASE Классификация по уровням: Средние CASE считаются средствами поддержки этапов анализа требований и проектирования спецификаций и структуры ПО. Их использование существенно сокращает цикл разработки проекта, при этом важную роль играет возможность накопления и хранения знаний. Это позволяет использовать накопленные решения и при создании других проектов, обеспечивает возможность быстрого создания прототипа и документирования проекта. • Верхние CASE • Средние CASE • Нижние CASE

  39. CASE Классификация по уровням: • Верхние CASE • Средние CASE • Нижние CASE Нижние CASE реализуют компоненты для создания групп системных спецификаций, используемых для генерации программ, баз данных и пользовательской документации.

  40. Особенности внедрения CASE Практическое внедрение case-технологии в организациях-разработчиках ПО связано с рядом проблем. Несмотря на все потенциальные возможности case-средств, существует множество примеров их неудачного внедрения, в результате чего создание с их помощью ПО становится "полочным" (shelfware). В связи с этим необходимо отметить следующее: case-средства не обязательно дают немедленный эффект; результат может быть получен только спустя какое-то время; реальные затраты на внедрение case-средств обычно намного превышают затраты на их приобретение; case-средства обеспечивают возможности для получения существенной выгоды только после успешного завершения процесса их внедрения. Ввиду разнообразной природы case-средств было бы ошибочно делать безоговорочные утверждения относительно реального удовлетворения тех или иных ожиданий от их внедрения.

  41. Особенности внедрения CASE Отметим факторы, усложняющие определение возможного эффекта от использования case-средств: • относительно небольшое время использования case-средств в различных организациях и недостаток опыта их применения; • разнообразие практики внедрения case-средств в различных организациях; • отсутствие детальных метрик и данных для уже выполненных и текущих проектов; • широкий диапазон предметных областей проектов;различная степень интеграции case-средств в различных проектах. Вследствие этих сложностей доступная информация о реальных внедрениях крайне ограниченна и противоречива. Она зависит от типа средств, характеристик проектов, уровня сопровождения и опыта пользователей. Некоторые аналитики полагают, что реальная выгода от использования case-средств может быть получена только после одно- или двухлетнего опыта.

  42. CASE Достоинства CASE-средств возможность наглядно представить общую картину функционирования автоматизируемой предметной области; возможность наглядно представить и исследовать модель будущей ИС задолго до ее фактической реализации; возможность эффективно перевести информационную систему в архитектуру "клиент-сервер"

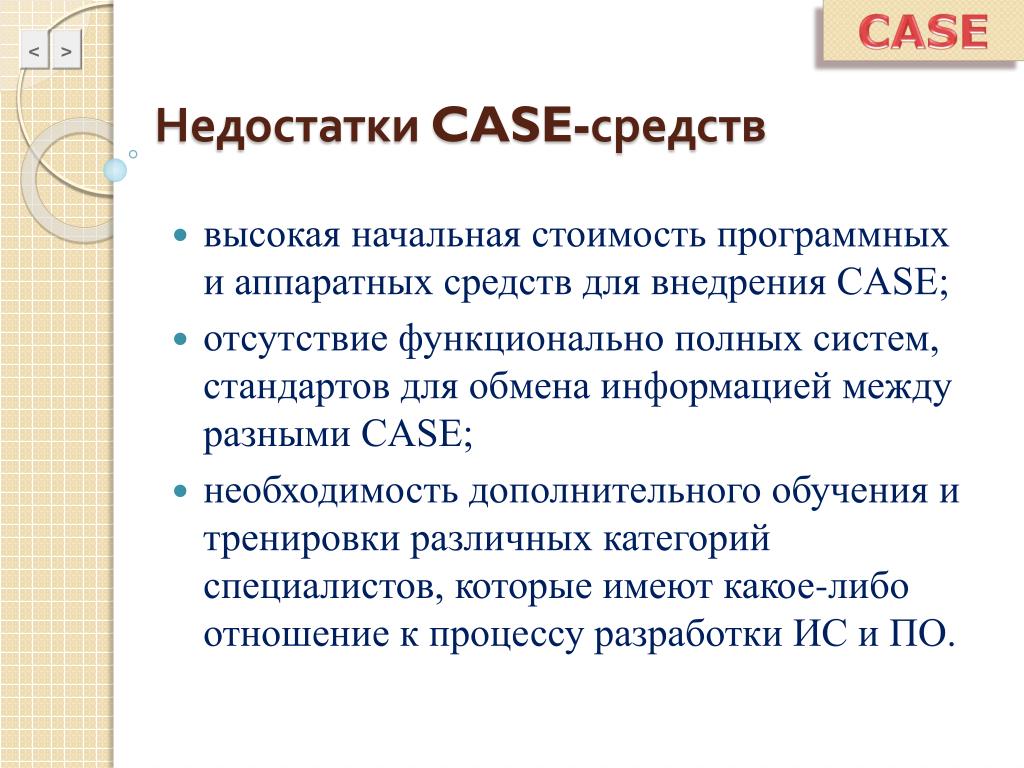

  43. CASE Недостатки CASE-средств • высокая начальная стоимость программных и аппаратных средств для внедрения CASE; • отсутствие функционально полных систем, стандартов для обмена информацией между разными CASE; • необходимость дополнительного обучения и тренировки различных категорий специалистов, которые имеют какое-либо отношение к процессу разработки ИС и ПО.

  44. CASE-средства сейчас CASE В середине 1980-х годов появились первые продукты, реализующие CASE-технологию. Началом появления на российском рынке первых CASE-средств принято считать 1992 год. • В настоящее время выбор CASE-средств на рынке очень велик. Среди наиболее известных выделяют ERWin, BPwin, Rational Rose, Together Control Center, SDE for Visual Studio .Netи свыше 500 других. Самым конкурентноспособным русским CASE-средством является CASE.Аналитик. • В качестве основной перспективы развития CASE в настоящее время рассматривается интеграция средств поддержки разработки баз данных и знаний, а также создание "фабрик" по производству ПО и ИО АСОИУ. Кроме того, активно ведутся работы по созданию мощного многопользовательского микрокомпьютерного применения CASE.

  45. CASE Тест 2 • Вопрос 1. • Какие программы относятся к CASE-средствам группы окружения: PVCS SoDA CASE.Аналитик Rational Rose

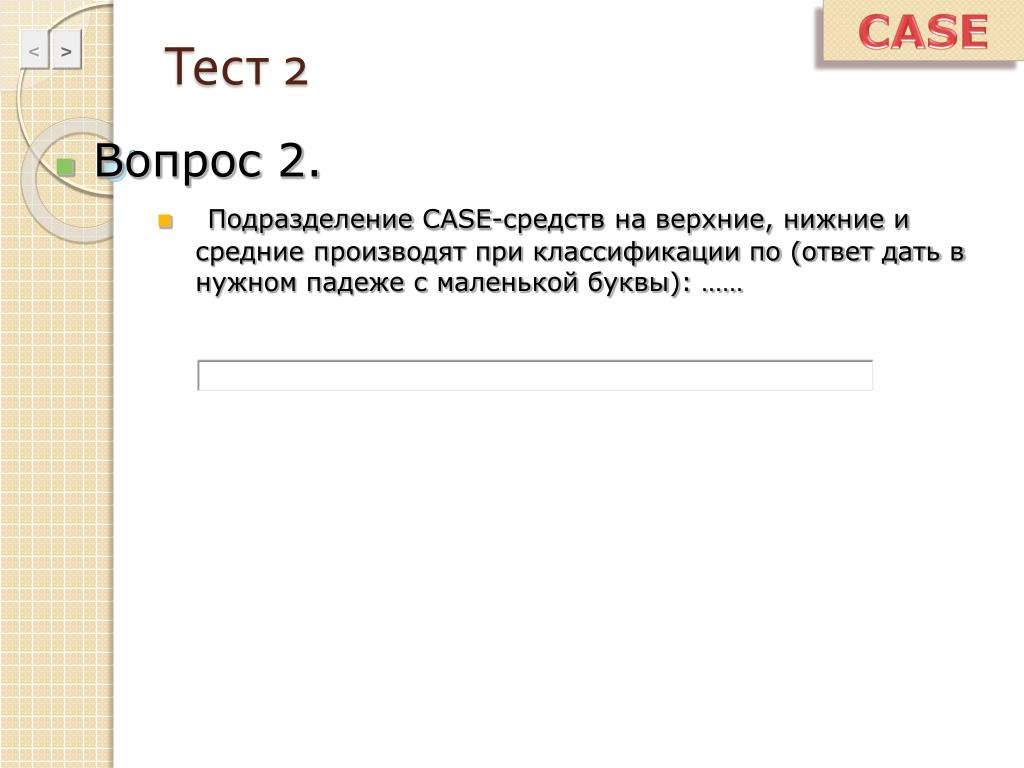

  46. CASE Тест 2 • Вопрос 2. • Подразделение CASE-средств на верхние, нижние и средние производят при классификации по (ответ дать в нужном падеже с маленькой буквы): ……

  47. CASE Тест 2 • Вопрос 3. • Первые CASE-средства на российском рынке появились: 1989 г. 1992 г. 2000 г. 2003 г

  48. CASE Тест 2 • Вопрос 4. • Какое из приведенных CASE-средств поддерживает возможность интеграции? BPWin 2.5 Rational Rose ErWin 3.5.2 Together 4.2

  49. CASE Тест 2 • Вопрос 5. • Установите соответствие между уровнем CASE-средства и областью его применения Быстрое прототипирование 1) Верхний 2) Средний Автоконтроль проекта 3) Нижний Автогенерация документации Сопровождение спецификаций проектирования Автоматическая кодогенерация

  50. CASE Тест 2 • Вопрос 6. • Сколько основных факторов усложняет определение возможного эффекта от использования case-средств 3 6 4 5
