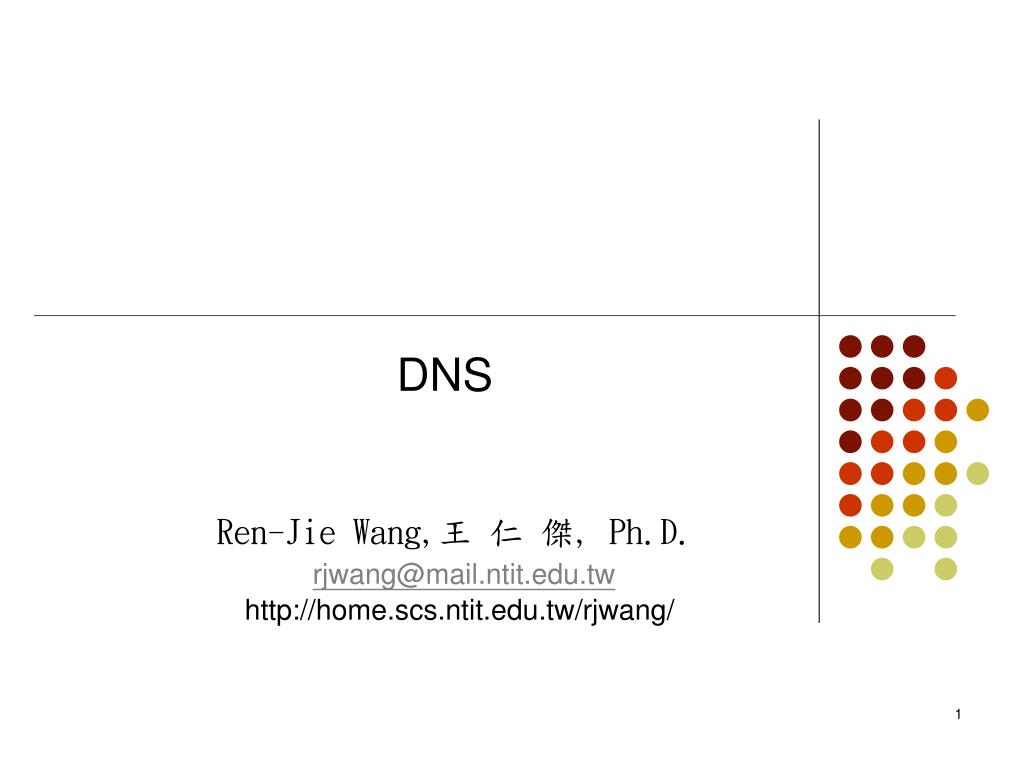

  1. DNS Ren-Jie Wang,王 仁 傑, Ph.D. rjwang@mail.ntit.edu.tw http://home.scs.ntit.edu.tw/rjwang/

  2. OSI & DoD

  3. FQDN ( 完整網域名稱 ) • Fully Qualified Domain Name。 • 『主機名稱』 + 『網域名稱』 + 『.』 • 如:www.flag.com.tw • www:該伺服器的主機名稱。 • flag.com.tw.:該伺服器所在的網域名稱。 DNS 的工作就是 IP ←→ FQDN 的轉換 Domain Name System

  4. 名稱查詢與名稱解析Forward Name Query & Forward Name Resolution • 名稱查詢Forward Name Query:用戶端要求 DNS 伺服器由 FQDN 查出 IP 位址。 • 名稱解析Forward Name Resolution:DNS 伺服器查出 IP 位址並回傳給用戶端。 • 由 IP 位址查詢 FQDN 稱為反向查詢Reverse Name Query。而伺服器所對應的動作稱為反向解析Reverse Name Resolution。

  5. DNS 的架構 • 根網域 • 頂層網域 • 第二層網域 • 主機

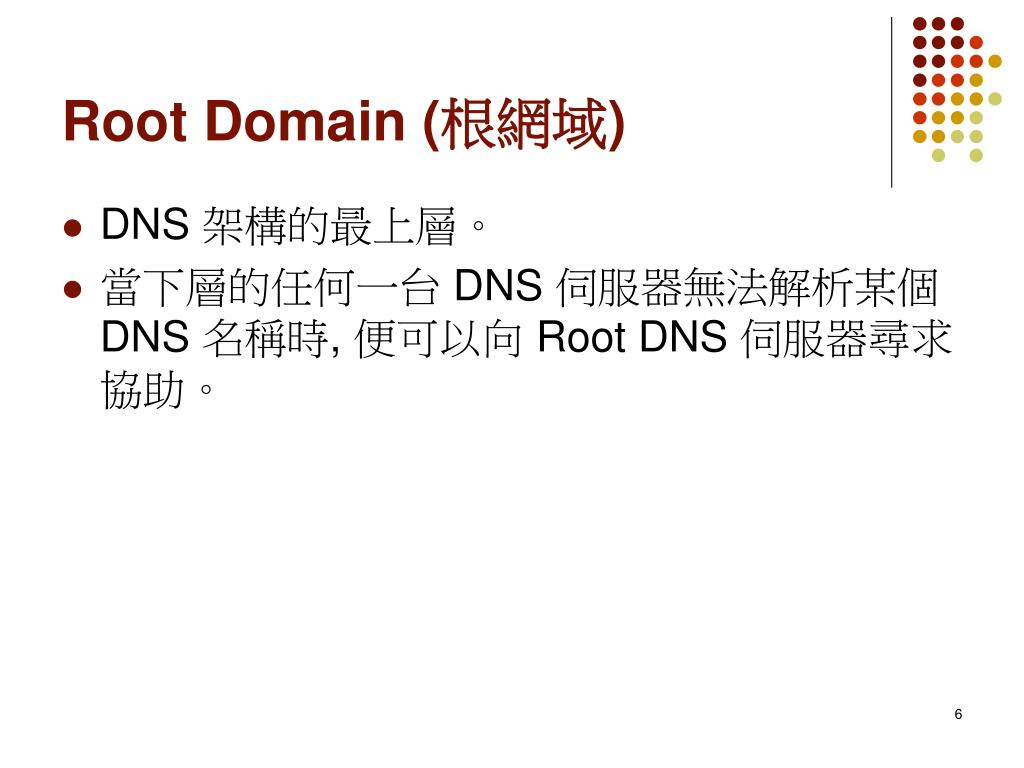

  6. Root Domain (根網域) • DNS 架構的最上層。 • 當下層的任何一台 DNS 伺服器無法解析某個 DNS 名稱時, 便可以向 Root DNS 伺服器尋求協助。

  7. Top Level Domain (頂層網域)-1 • 在美國以外的國家, 大多以 ISO 3116 所制定的『國碼』 (Country Code)來區分:

  8. Top Level Domain (頂層網域)-2 • 在美國以『組織性質』來區分, 較少用國碼:

  9. Second Level Domain (第二層網域) • 台灣採用 ccTLD 命名方式, 這一層即為 .com、.net 等以組織性質區分的網域 • 這些類別網域之下開放給所有人申請, 名稱則由申請者自訂。 • 每個網域名稱在這一層必須是唯一的。 • “.com.tw” “.edu.tw” “.flag.com.tw” “.ntit.edu.tw”

  10. Host (主機) • 由各個網域的管理員自行建立, 不需要透過管理網域名稱的機構。 • 例如可以在 『.flag.com.tw.』 這個網域下再建立 『www.flag.com.tw.』。

  11. 區域 (Zone) -1 • 『區域』是 DNS 伺服器的實際管轄範圍。 • 有上下層緊臨的隸屬關係 才能併入同一區域 • 例如 flag 網域的下層若沒有子網域:

  12. 區域 (Zone) -2 • 若 flag 網域的下層有子網域:

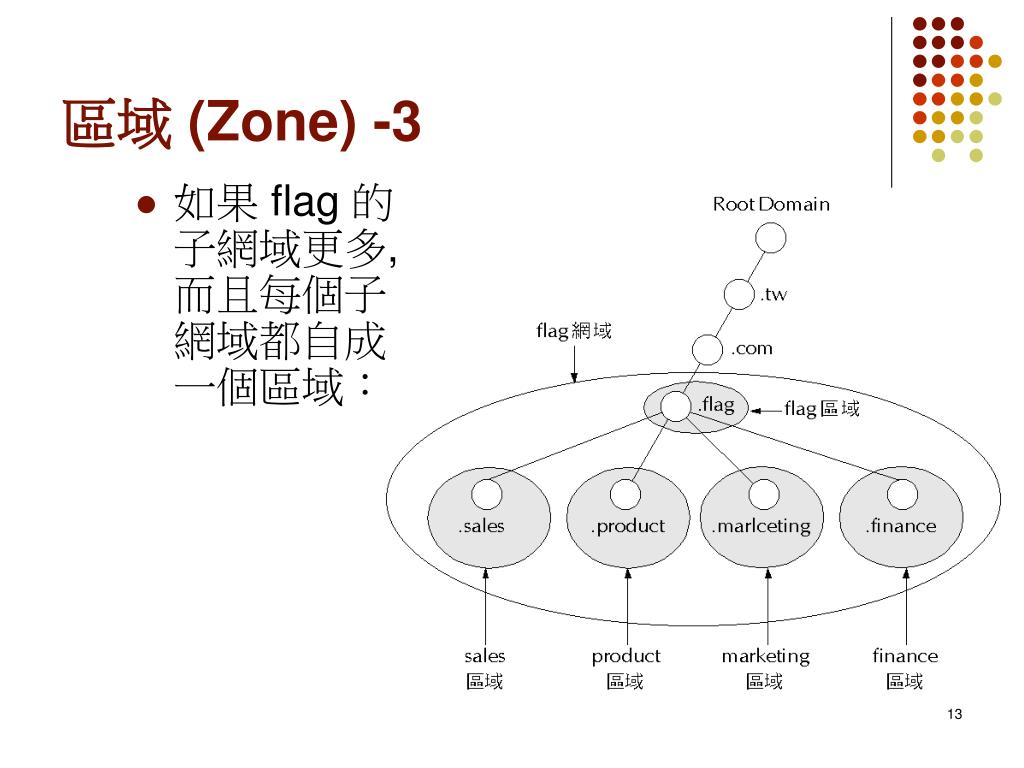

  13. 區域 (Zone) -3 • 如果 flag 的子網域更多, 而且每個子網域都自成一個區域:

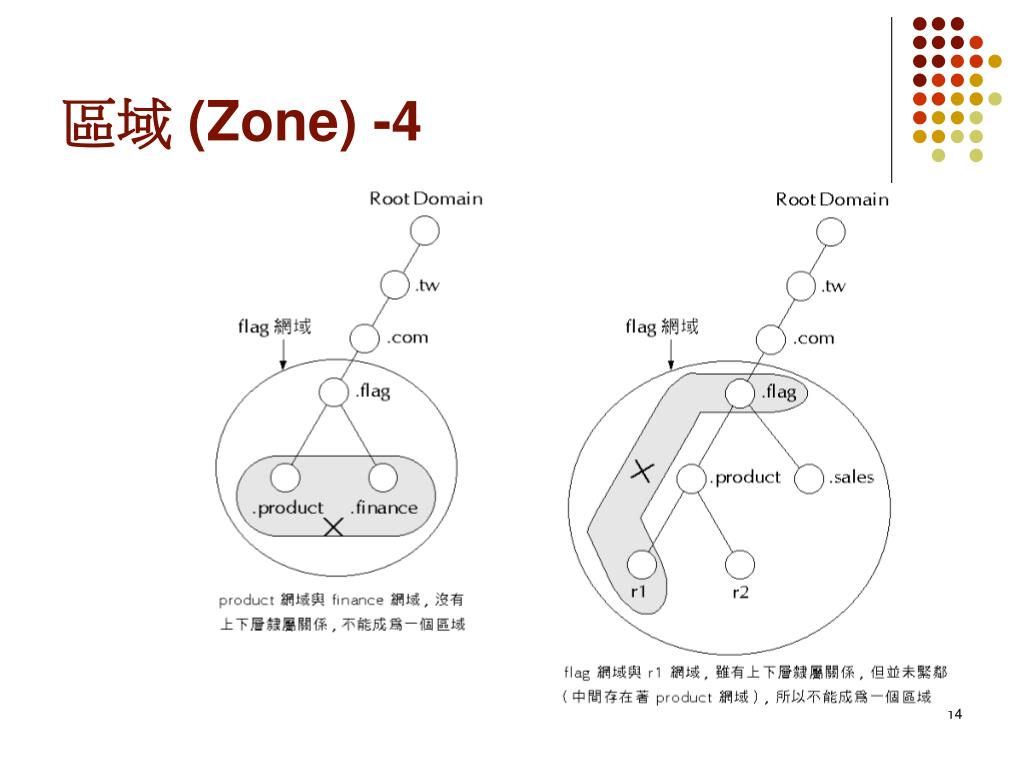

  14. 區域 (Zone) -4

  15. DNS 伺服器類型 • 主要名稱伺服器 • 每一區域一定要有而且唯一 • 次要名稱伺服器 • 可以沒有, 但為了容錯考量, 可以有一部或多部 • 快取伺服器 • 沒有管理任何區域, 只提供DNS快取查訽

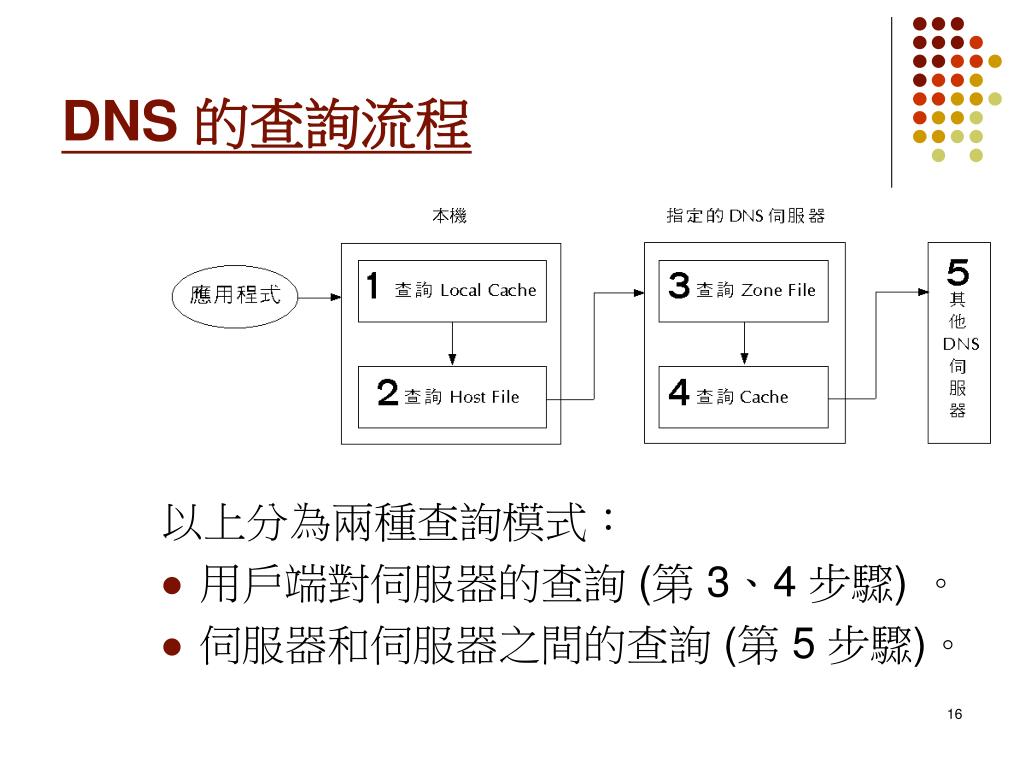

  16. DNS 的查詢流程 以上分為兩種查詢模式: • 用戶端對伺服器的查詢 (第 3、4 步驟) 。 • 伺服器和伺服器之間的查詢 (第 5 步驟)。

  17. 遞迴查詢 • 用戶端要求 DNS 伺服器解析 DNS 名稱時, 採用的多是『遞迴查詢』 (Recursive Query)。 • DNS server 收到遞迴查詢時, 必然回應用戶端查詢的IP或找不到資料, 絶不會告知用戶端去查詢另一部 DNS server.

  18. 反覆查詢 • 反覆查詢 (Iterative Query) 一般多用在伺服器對伺服器之間的查詢動作。

  19. 轉送程式 Forwarder • 為節省頻寬及安全考量, 不直接查詢 Root DNS server,而將用戶端的要求導向特定的 DNS 伺服器

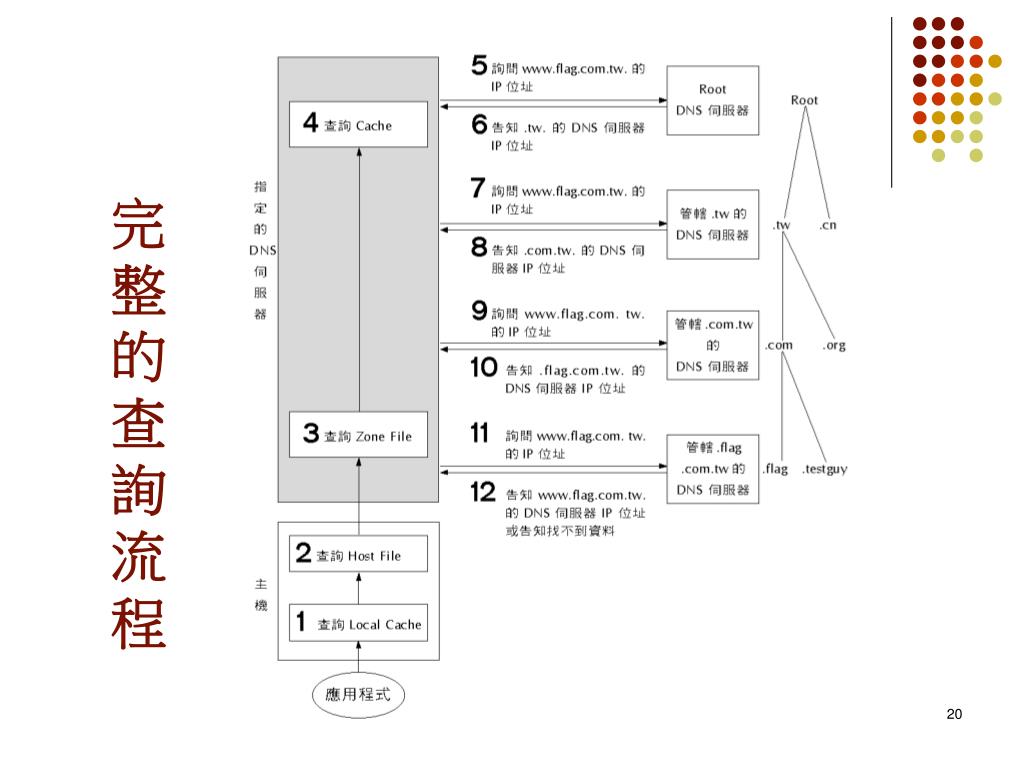

  20. 完整的查詢流程

  21. DNS 資源記錄 • SOA (Start of Authority, 起始授權) • NS (Name Server, 名稱伺服器) • A (Address, 位址) • CNAME (Canonical Name, 別名) • MX (Mail Exchanger, 郵件交換器) • PTR (Pointer, 反向查詢指標) • HINFO (Host Information, 主機資訊)

  22. SOA (起始授權) -1 • 記錄此區域的授權資訊, 包含主要名稱伺服器與管理此區域的負責人之電子郵件帳號…等。

  23. SOA (起始授權) -2 • 『@』 :此區域的名稱。 • 1 ; serial number:此記錄的版次。 • 36000 ; refresh [10h]: Secondary DNS 伺服器每次比對、複製區域檔案的間隔時間。 • 600 ; retry [10m]:當 Secondary DNS 伺服器無法順利比對、複製區域檔案時, 重試的間隔時間。 • 86400 ; expire [1d]:此區域檔案的有效期間 • 3600 ; min TTL [1h]:最小的 TTL 時間。

  24. NS (名稱伺服器) • 記錄管轄此區域的名稱伺服器, 它包含了主要名稱伺服器和次要名稱伺服器:

  25. A (位址) • 表示 FQDN 所對應的 IP 位址。

  26. CNAME (別名) • 記錄某台主機的別名。 • 一台主機可以設定多個別名。

  27. MX (郵件交換器) • 設定此一網域所使用的郵件伺服器。

  28. PTR (反向查詢指標) • 當我們在做反向查詢 (由 IP 位址查出 FQDN) 時, 便會利用此種記錄類型。 • IP 位址的寫法是將原本的數字由右向左寫回來:

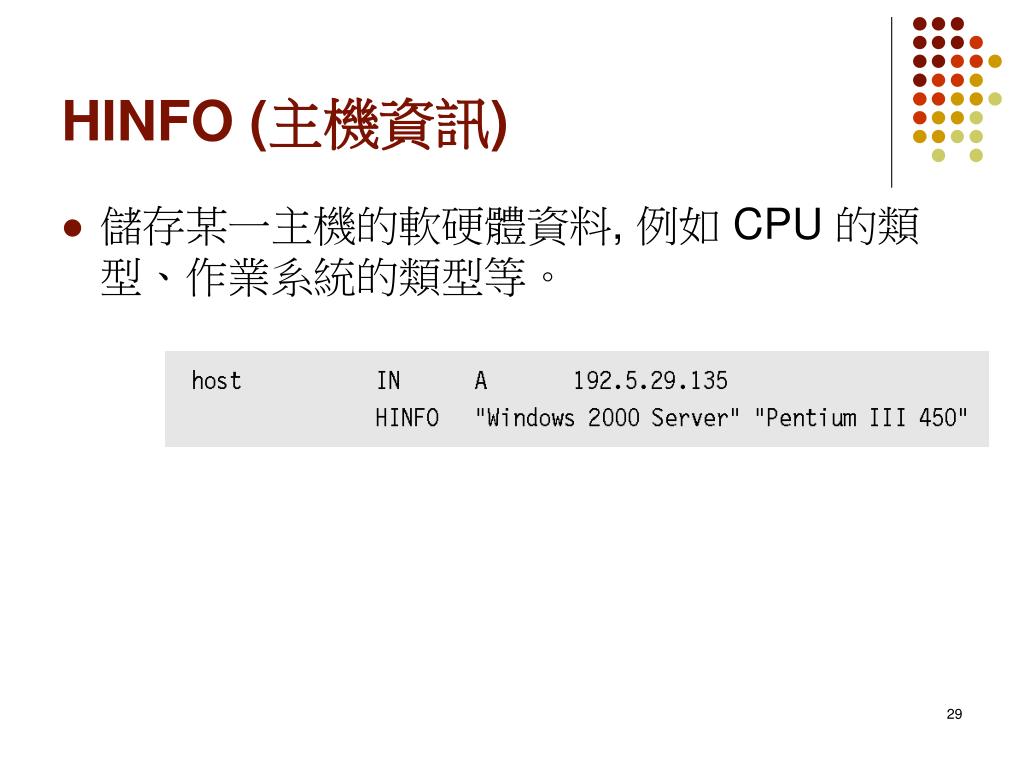

  29. HINFO (主機資訊) • 儲存某一主機的軟硬體資料, 例如 CPU 的類型、作業系統的類型等。

  30. DNS 的封包格式

  31. DNS 封包表頭 (1)

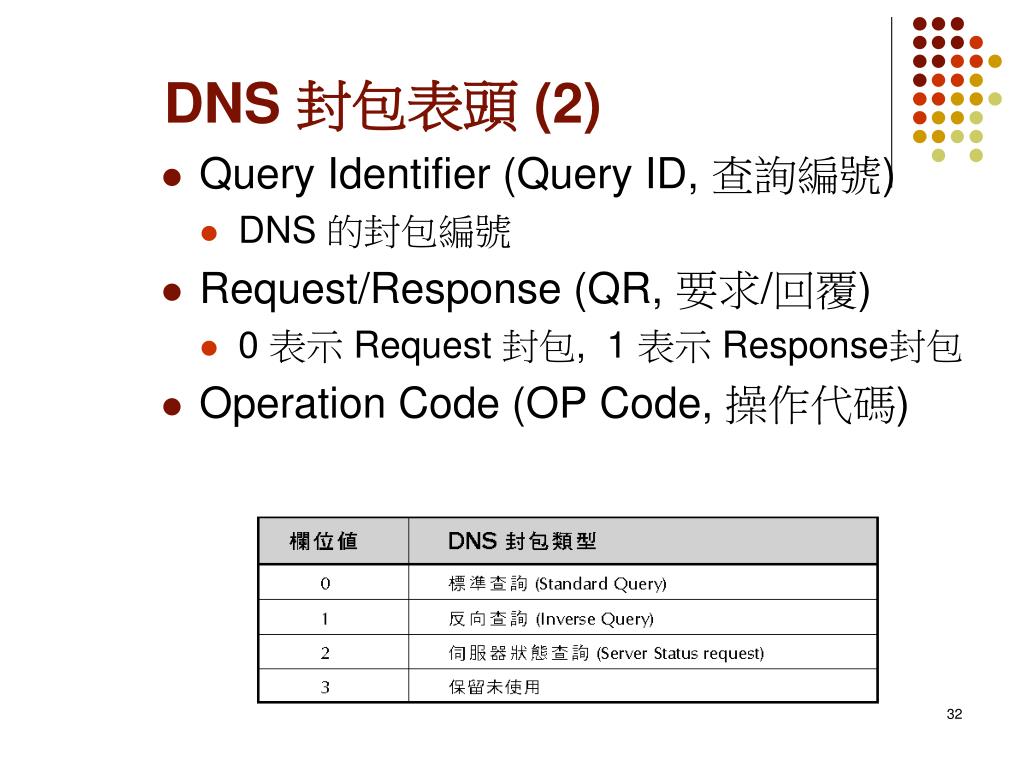

  32. DNS 封包表頭 (2) • Query Identifier (Query ID, 查詢編號) • DNS 的封包編號 • Request/Response (QR, 要求/回覆) • 0 表示 Request 封包, 1 表示 Response封包 • Operation Code (OP Code, 操作代碼)

  33. DNS 封包表頭 (3) • Flags

  34. DNS 封包表頭 (4) • Reserved • 保留未使用, 欄位值全為 0。 • Return Code (R Code, 回覆代碼)

  35. DNS 封包表頭 (5) • Question count • 存放 Question Section 欄位的資料筆數。 • Answer RR Count • 存放 Answer Section 欄位的資料筆數。 • Authority RR Count • 存放 Authority Section 欄位的資料筆數。 • Additional RR Count • 存放 Additional Section 欄位的資料筆數。

  36. Question Section (查詢部分) -1 • Question Name • 存放所要解析的 FQDN。

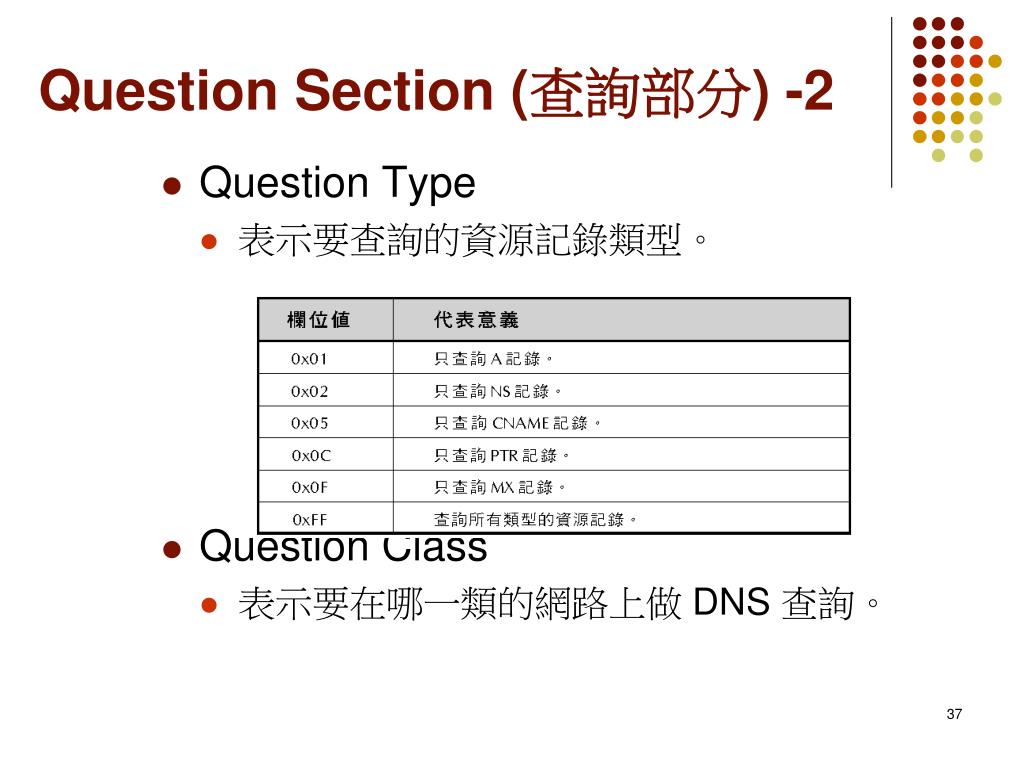

  37. Question Section (查詢部分) -2 • Question Type • 表示要查詢的資源記錄類型。 • Question Class • 表示要在哪一類的網路上做 DNS 查詢。

  38. Answer Section (回應部分) -1

  39. Answer Section (回應部分) -2 • Resource Name (資源名稱) • 存放查詢的 FQDN。 • Resource Type (資源記錄類型) • 存放此次查詢的資源記錄類型。 • Resource Class (資源類型) • 表示查詢的 FQDN 所屬的網路類型。 • TTL (存活時間) • 此筆資料保留在 DNS 伺服器 Cache 中的時間。 • Resource Data Length • 存放 Resource Data 欄位的長度。 • Resource Data • 存放查詢的結果, 通常是存放 IP 位址或 FQDN。

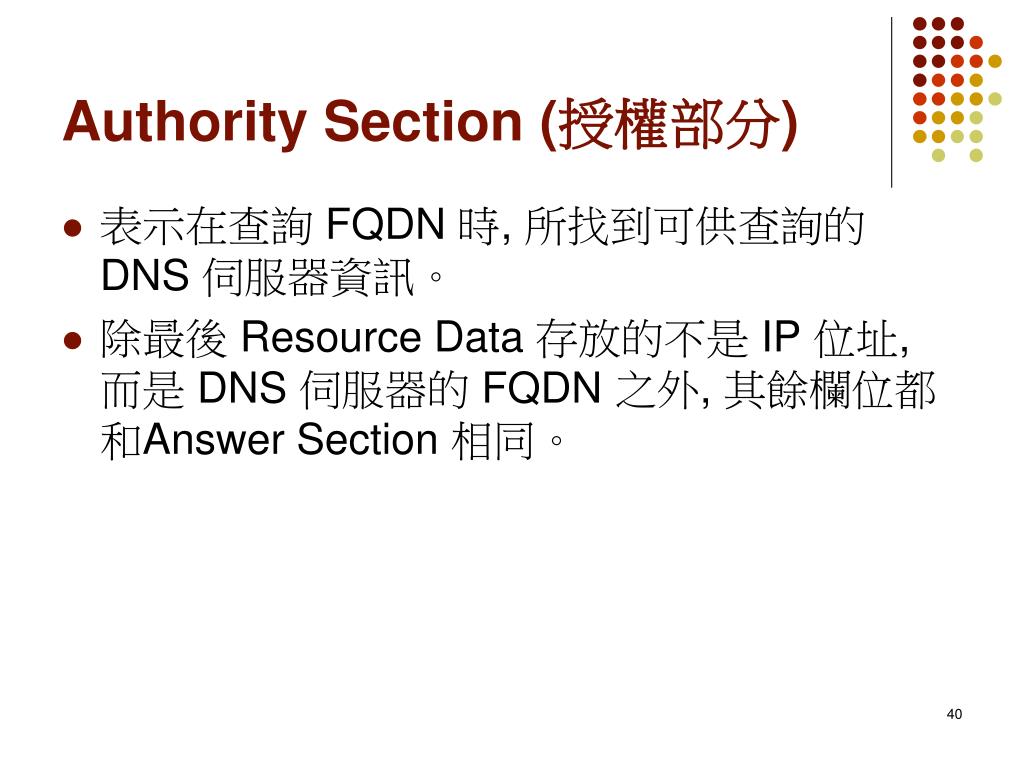

  40. Authority Section (授權部分) • 表示在查詢 FQDN 時, 所找到可供查詢的 DNS 伺服器資訊。 • 除最後 Resource Data 存放的不是 IP 位址, 而是 DNS 伺服器的 FQDN 之外, 其餘欄位都和Answer Section 相同。

  41. Additional Records Section (額外記錄部分) • 當 Authority Section 有存放資料時, 此欄位就會有相對應的資料。 • 包含 6 個欄位, 意義同前。
