  1. TCP12_EditVariable Editor Gráfico Para Sistemas Variables

  2. BPMN • BP: Business Process • BPMN: Business ProcessModelingNotation

  3. (Re)placements • Gran variabilidad. • BVR: Base-Variation-Resolution • Placements y Replacements

  4. Tecnologías • ATL (Atlas TransformationLanguage) • EMF (Eclipse Modeling Framework) • GMF (GraphicalModeling Framework)

  5. Flujo de Desarrollo • Objetivo: Modelo CVL para modelos BPMN que permita establecer los placements mediante un editor gráfico.

  6. Transformación ATL • ATL – Transformación de BPMN a CVL • BpmnDiagram CVLModel • CompositeVariabilty: Contiene los placements

  7. Transformación ATL

  8. Transformación ATL • Problemas • P: ATL no permite referencias entre distintos modelos (BPMN y CVL). S: Marcar “Allow inter-modelreferences” en las preferencias de ATL.

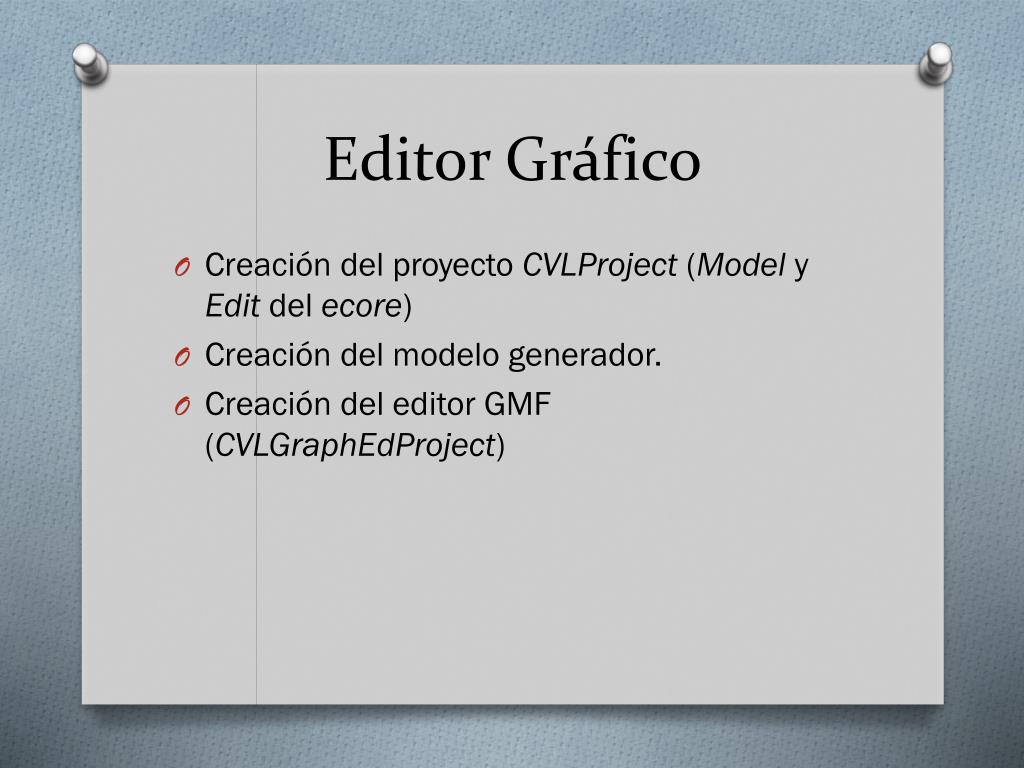

  9. Editor Gráfico • Creación del proyecto CVLProject (Model y Edit del ecore) • Creación del modelo generador. • Creación del editor GMF (CVLGraphEdProject)

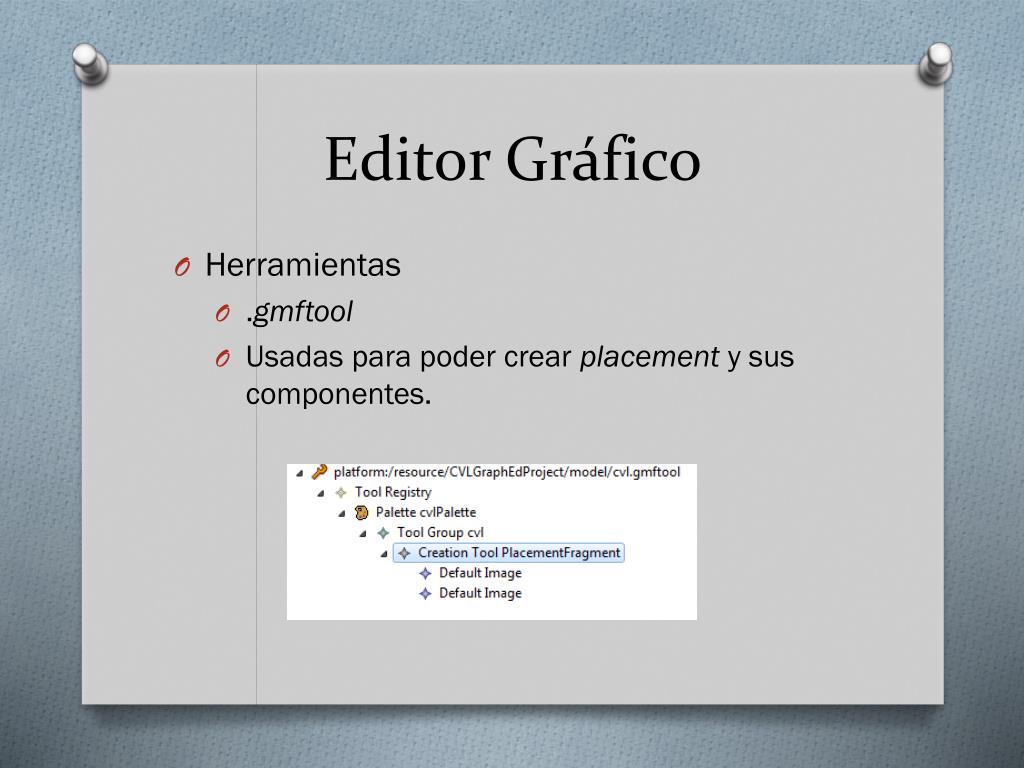

  10. Editor Gráfico • Herramientas • .gmftool • Usadas para poder crear placement y sus componentes.

  11. Editor Gráfico • Elementos gráficos • .gmfgraph • Placement • FromPlacement • ToPlacement

  12. Editor Gráfico • Mapeo (.gmfmap)

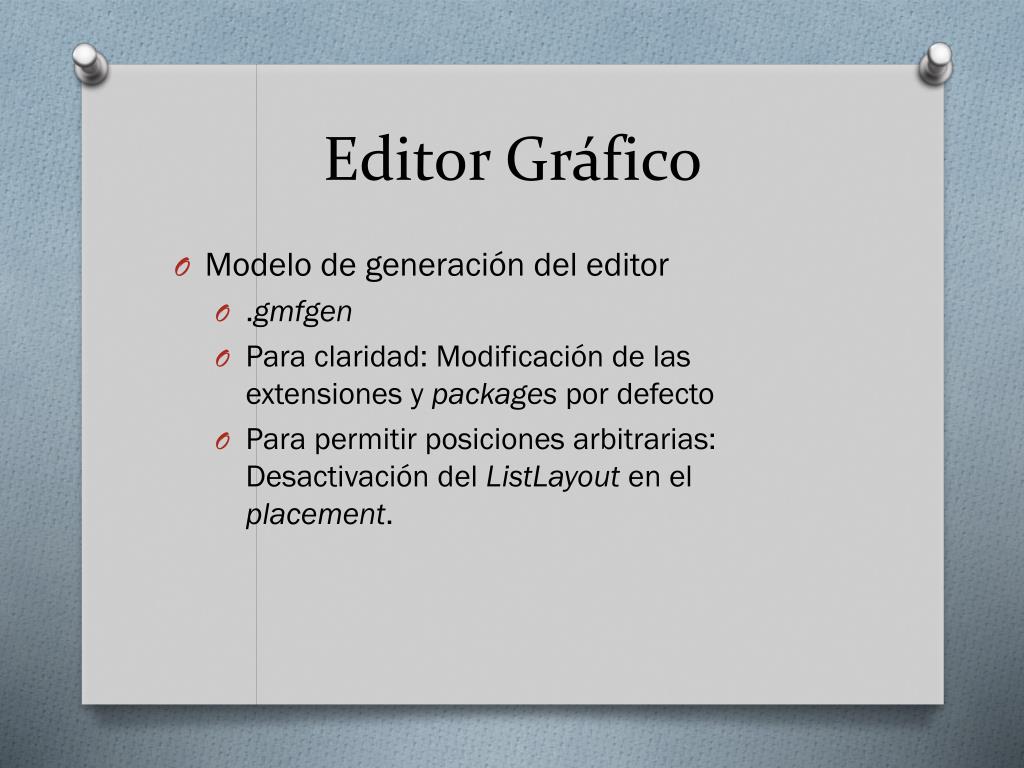

  13. Editor Gráfico • Modelo de generación del editor • .gmfgen • Para claridad: Modificación de las extensiones y packagespor defecto • Para permitir posiciones arbitrarias:Desactivación del ListLayout en el placement.

  14. Editor Gráfico • Posicionamiento arbitrario • Sobrecarga de activate()

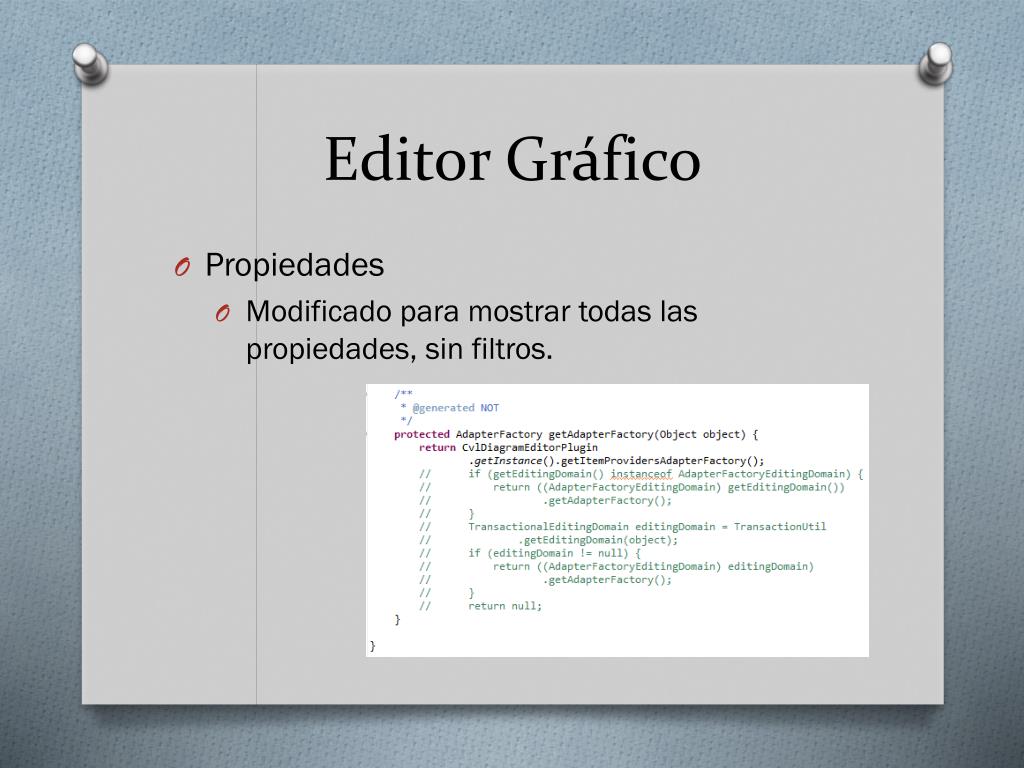

  15. Editor Gráfico • Propiedades • Modificado para mostrar todas las propiedades, sin filtros.

  16. Editor Gráfico • Problemas • Entre otros… • P: Conseguir que los rectángulos de FromP. Y ToP. Estuvieran contenidos en placement.S: Creación de un “Compartment”. • P: Conflictos de la extensión de diagramas del editor con los del pluggin CVL.S: Renombre de los ficheros correspondientes.

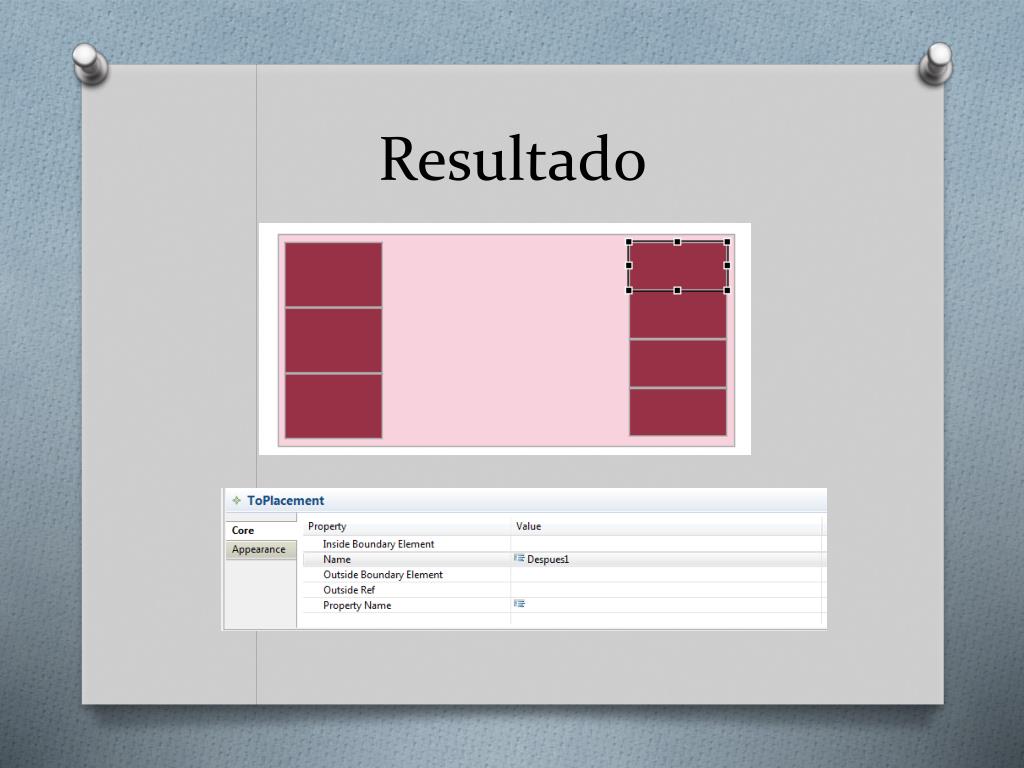

  17. Resultado

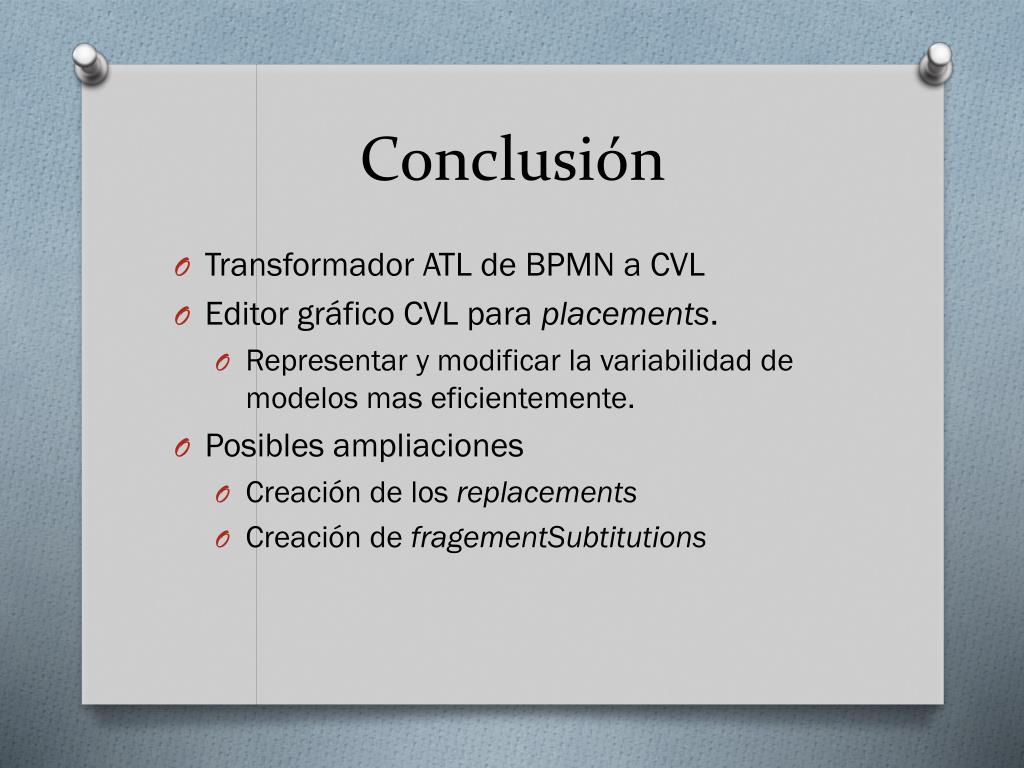

  18. Conclusión • Transformador ATL de BPMN a CVL • Editor gráfico CVL para placements. • Representar y modificar la variabilidad de modelos mas eficientemente. • Posibles ampliaciones • Creación de los replacements • Creación de fragementSubtitutions

  19. Conclusión MDD • Ventajas • Modificaciones importantes de forma sencilla • Edición sencilla rápida • Inconvenientes • Edición avanzada compleja • Falta de documentación en las herramientas
