  1. Chapter 7Bluetooth and Wireless Personal Area Networks (WPAN) Dr Lami Kaya

  2. Introduction • Personal Area Network (PAN) • Limited area networks to serve the specific connection needs of an individual • Home or small office • Home Area Network (HAN) • Inside/Outside • A PAN/HAN connect wide range of devices: • PDAs, phones • Computers and peripheral devices • Video Games and DVD players • TVs, security systems, etc

  3. Introduction • Personal Area Network (PAN) • Bireylerin özel bağlantı ihtiyaçlarına hizmet veren limitli alan ağları • Ev veya küçük ofis • Home Area Network (HAN) • Inside/Outside • A PAN/HAN geniş alan araçları bağlar: • PDAs, phones • Computers ve çevresel araçlar • Video Games and DVD players • TVs, security systems, etc

  4. Bluetooth Usage

  5. Bluetooth Kullanımı

  6. Bluetooth Technology and Its operation • Name is the name of a Danish king, HaraldBlatand (or Bluetooth) • His fondness for blueberries, which stained his teeth blue • It is an RF networking technology used to form ad-hoc PANs within 10 m range • Uses frequency-hopping radio link • The standard developed by Bluetooth SIG • Bluetooth specification • Defines its technical operation and protocol architecture • Bluetooth profile • Defines its range of applications

  7. Bluetooth Teknolojisi ve kullanımı • Name is the name of a Danish king, HaraldBlatand (or Bluetooth) • His fondness for blueberries, which stained his teeth blue • 10 m lik alanda ad-hoc PAN şeklinde kullanılan bir RF ağ teknolojisidir • frequency-hopping radio link kullanır • Bluetooth SIG tarafından standartı geliştirilmiştir • Bluetooth specification(teknik özellik) • Teknik kullanımları ve protokol mimarisini belirtir • Bluetooth profile • Uygulama alanlarını belirtir

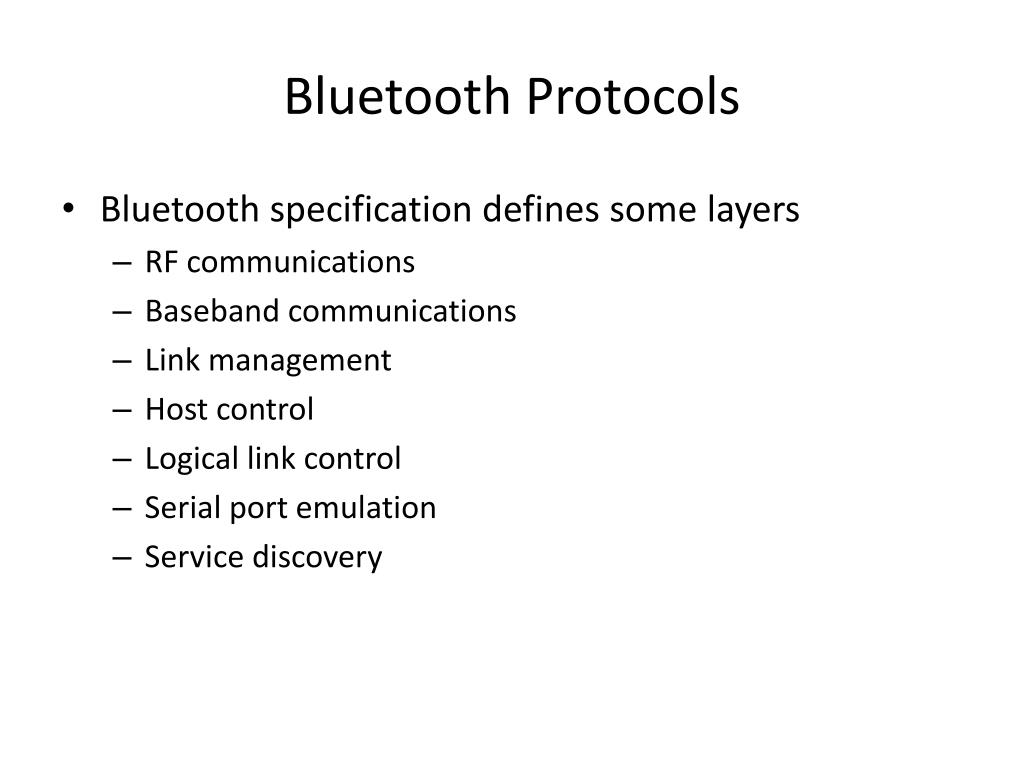

  8. Bluetooth Protocols • Bluetooth specification defines some layers • RF communications • Baseband communications • Link management • Host control • Logical link control • Serial port emulation • Service discovery

  9. Bluetooth Protokolleri • Bluetooth specification bazı katmanlar belirtir • RF haberleşme • Baseband haberleşme • Bağlantı yönetimi • Host kontrolü • Mantıksal bağlantı kontrolü • Serial port emulation • Servis bulma

  10. Bluetooth Protocol Stack

  11. Bluetooth Protokol Yığını

  12. Bluetooth Protocol Stack(Bluetooth Protokol Yığını)

  13. Bluetooth Protocol Stack(Bluetooth Protokol Yığını)

  14. Bluetooth Protocol Stack • The Baseband and Link Control Layer enables the RF link Bluetooth units in a piconet • Link Manager Protocol (LMP) • Logical Link Control and Adaptation Protocol (L2CAP) • Service Discovery Protocol (SDP) • Cable Replacement Protocol (RFCOMM) • Telephony Control Protocol • Commands are used to establish speech and data calls between devices and control mobile phones and modems respectively • Adopted Protocols • Bluetooth also supports PPP, TCP/UDP/IP, OBEX and WAP protocols to maximize interoperability

  15. Bluetooth Protocol Yığını • Baseband ve Link Control katmanı RF Link Bluetooth birimini bir piconet içinde çalışır kılar. • Link Manager Protocol (LMP) • Logical Link Control and Adaptation Protocol (L2CAP) • Service Discovery Protocol (SDP) • Cable Replacement Protocol (RFCOMM) • Telephony Control Protocol • Komutlar konuşmayı kurmak, araçlar arasında veri çağırmak, mobil telefonları ve modemleri kontrol etmek için kullanılır • Adapte edilen Protokoller • Bluetooth birlikte çalışılabilirliği artırmak için PPP, TCP/UDP/IP, OBEX and WAP gibi protokolleride destekler

  16. OBject Exchange (OBEX) • It is a communications protocol that facilitates the exchange of binary objects between devices • It is maintained by the IrDA but has also been adopted by the Bluetooth SIG • PDAs and its many successors use OBEX to exchange business cards, data, even applications • OBEX is similar in design and function to HTTP • a client uses a reliable transport to connect to a server and may then request or provide objects

  17. OBject değişimi(OBEX) • Araçlar arasında ikilik nesnelerin değişimine imkan sağlayan haberleşme protokolüdür • IrDA tarafından yürütülür fakat Bluetooth SIG tarafından adapte edilmiştir • PDAs ve pek çok takipçi iş kartlarının, verinin hatat uygulamalrın değişimi için OBEX kullanır. • OBEX tasarım ve işlevsellik olarak HTTP ye benzer • Bir client, server a bağlanmak için güvenli bir taşıyıcı kullanır ve sonrasında objeleri ister

  18. Wireless Application Protocol (WAP) • An open international standard for application-layer network communications in a wireless environment • Most use of WAP involves accessing the mobile web from a mobile phone or from a PDA • A WAP browser provides all of the basic services of a computer • Web browser simplified to operate within the restrictions of a mobile phone, such as its smaller view screen • Websites written in, or dynamically converted to, WML (Wireless Markup Language) and accessed via the WAP browser • Before the introduction of WAP, service providers had extremely limited opportunities to offer interactive data services

  19. Wireless Application Protocol (WAP) • Kablosuz çevrede, uygulama katmanı ağ haberleşmesi için uluslar arası açık bir standarttır • Wap ın pekçok kullanımı mobil telefonlardan veya PDA lerden mobil web e erişmeyi içerir • Bir WAP browser bir bilgisayarın bütün temel servislrini saplar • Web browser mobil telefonda kısıtlamalarla çalışabilecek şekilde basitleştirlimiştir, örneğin çok küçük görüntü ekranı • Website ler WML ile yazılır veya dinamik olarak çevrilerek WAP browser tarafından ulaşılır • Wap dan önce, servis sağlayıcılar interaktif veri servisleri için çok limitli fırsatlar sunuyordular

  20. WAP Gateway

  21. WAP versus WEB

  22. WAP Transfer

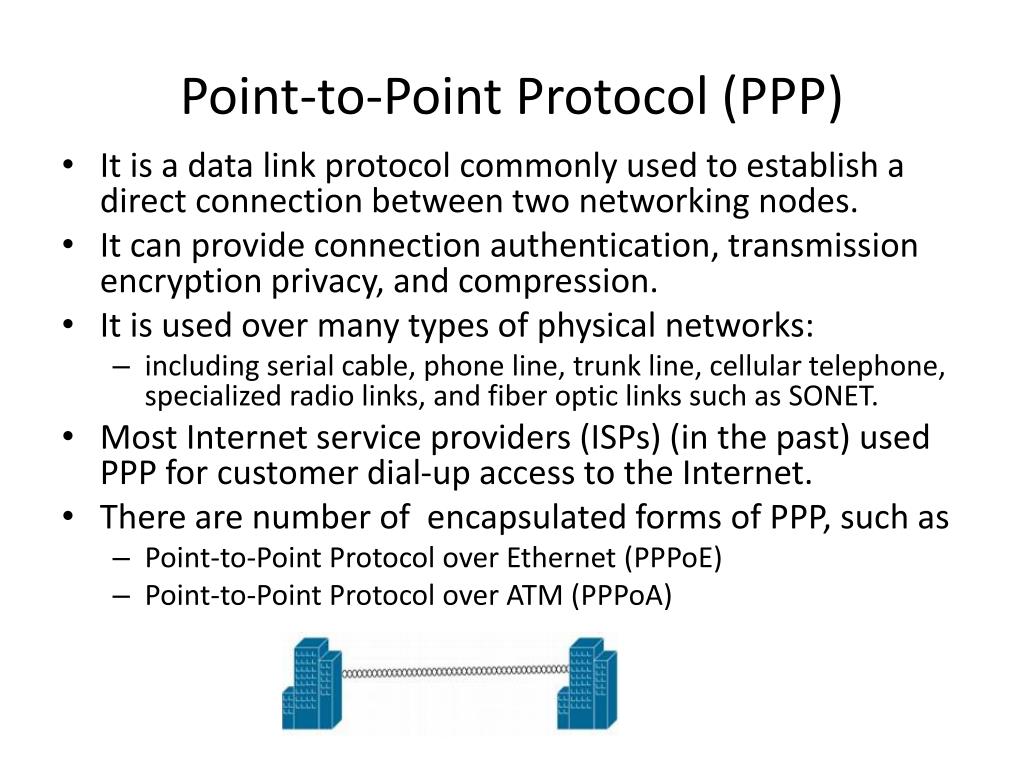

  23. Point-to-Point Protocol (PPP) • It is a data link protocol commonly used to establish a direct connection between two networking nodes. • It can provide connection authentication, transmission encryption privacy, and compression. • It is used over many types of physical networks: • including serial cable, phone line, trunk line, cellular telephone, specialized radio links, and fiber optic links such as SONET. • Most Internet service providers (ISPs) (in the past) used PPP for customer dial-up access to the Internet. • There are number of encapsulated forms of PPP, such as • Point-to-Point Protocol over Ethernet (PPPoE) • Point-to-Point Protocol over ATM (PPPoA)

  24. Point-to-Point Protocol (PPP) • İki ağ nodu arasında direk bir bağlantı kurmak için kullanılan data link protokolüdür. • Bağlantı authentication, ileti şifreleme gizliliği ve sıkıştırma sağlayabilir. • Pek çok tipte fiziksel ağ üzerinde çalışır: • Seri kablo, telefon hattı, ana hat, cellular telephone, özelleşmiş radio linkleri ve fiber optik linkleri içerir • Pekçok Internet service providers (ISPs) (geçmişte) müşterilerini dial-up internetlere bağlamak için PPP kullandı. • There are number of encapsulated forms of PPP, such as • Point-to-Point Protocol over Ethernet (PPPoE) • Point-to-Point Protocol over ATM (PPPoA)

  25. Logical Link Control and Adaptation Protocol (L2CAP) • Resides on Layer 2 (data link layer of OSI model) • Provides link functions for the baseband protocol • L2CAP provides • Connection-oriented and connectionless services • Also multiplexing, frame segmentation/reassembly • L2CAP supports two link types • Synchronous connection-oriented (SCO) for real-time voice • Asynchronous connectionless (ACL) to transport data

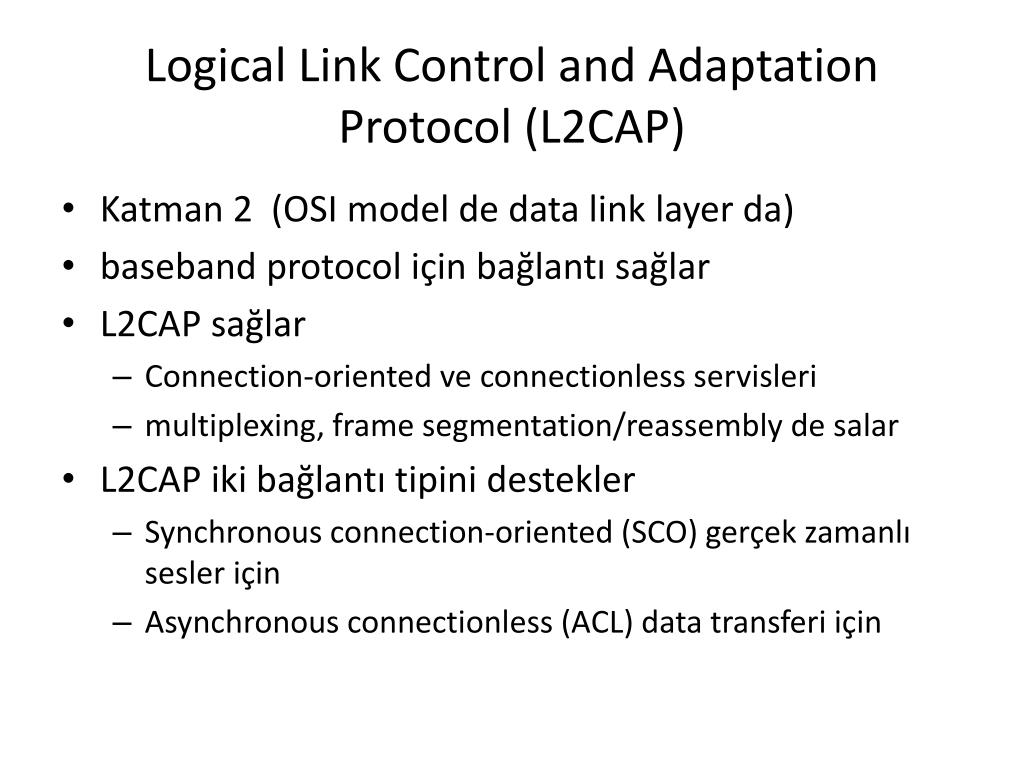

  26. Logical Link Control and Adaptation Protocol (L2CAP) • Katman 2 (OSI model de data link layer da) • baseband protocol için bağlantı sağlar • L2CAP sağlar • Connection-oriented ve connectionless servisleri • multiplexing, frame segmentation/reassembly de salar • L2CAP iki bağlantı tipini destekler • Synchronous connection-oriented (SCO) gerçek zamanlı sesler için • Asynchronous connectionless (ACL) data transferi için

  27. Radio Frequency Communication (RFComm) • It is a simple set of transport protocols, made on top of the L2CAP protocol • Provides emulated RS-232 serial ports (up to sixty simultaneous connections to a Bluetooth device at a time • It is sometimes called serial port emulation • The Bluetooth serial port profile is based on this protocol • Provides a simple reliable data stream to the user, similar to TCP • Many Bluetooth applications use RFComm • Because of its widespread support and publicly available API on most operating systems. • Additionally, applications that used a serial port to communicate can be quickly ported to use RFComm

  28. Radio Frequency Communication (RFComm) • Transport protokol lerin basit bir kümesidir, L2CAp protokolünün en tepesinden oluşturulmuş • RS-232 seri portlarının bezerini sağlar (birim zamanda bluetoorh a 60 eş zamanlı bağlantıya kadar ) • Bazen Seri port a benzemede denir • Bluetooth serial port profile bu protokole dayanır • Kullanıcıya Basit ve güvenilir bir veri akışı sağlar, TCP ye benzer • Pek çok bluetooth uygulaması RFComm kullanır • Yaygın desteği ve pek çok işletim sistemine uygun heskesin kullanımına açık API si sebeiyle. • Ek olarak, haberleşme için seri port kullanan uygulamalar hızlı bir şekilde RFComm kullanılarak portlanır

  29. Link Manager Protocol (LMP) • Responsible for setting up link channels between Bluetooth devices • After performing security methods like authentication and encryption by generating, exchanging and verifying linking and encryption keys and negotiating baseband packet size

  30. Link Manager Protocol (LMP) • Bluetooth araçları arasındaki bağlantının kurulmasından sorumludur • Authentication ve üretme, değiştirme ve doğrulama ve şifreleme anahtarı ile şifreleme ve baseband paket uzunluğu uzlaşması gibi güvenlik metodları çalıştırır

  31. Synchronous connection oriented (SCO) • The type of radio link used for voice data • An SCO link is a set of reserved timeslots on an existing ACL link • Each device transmits encoded voice data in the reserved timeslot • There are no retransmissions • but forward error correction can be optionally applied • Enhanced SCO (eSCO) links use retransmissions to achieve reliability

  32. Synchronous connection oriented (SCO) • Ses verileri için kullanılan radyo bağlantı tipi • Bir SCO bağlantısı varolan bir ACL bağlantısında ayırılmış zaman dilimleri kümesidir • Her araç ayırılımış zaman diliminde kodlanmış ses datasını iletir • Tekrar iletim yoktur • Fakat ileri hata düzeltme isteğe bağlı olarak uygulanır • Genişletilmiş SCO (eSCO) bağlantıları güvenilirlik sağlamak için tekrar iletim kullanırlar

  33. Asynchronous Connection-Oriented (ACL) • The normal type of radio link used for general data packets using a polling TDMA scheme to arbitrate access • It can carry several different packet types, which are distinguished by: • Length • (1, 3, or 5 time slots depending on required payload size) • Forward error correction • Modulation • (Enhanced data rate - packets allow up to triple data rate) • A connection must be explicitly set up and accepted between two devices before packets can be transferred • ACL packets are retransmitted automatically if unacknowledged • allowing for correction of a radio link that is subject to interference. • For isochronous data, the number of retransmissions can be limited by a flush timeout • ACL links are disconnected if there is nothing received for the supervision timeout period

  34. Asynchronous Connection-Oriented (ACL) • Arbitrate erişim için polling TDMA şeması kullanan genel veri paketleri için kullanılan radyo bağlantı tipi • Pek çok farklı paket tipini taşıyabilir, şu şekilde ayrılır: • uzunuluk • (1, 3, or 5 time slots depending on required payload size) • İleri hata düzeltme • Modülasyon • (Enhanced data rate - packets allow up to triple data rate) • Bir bağlantı açık bir şekilde kurulmalı ve paketler gönderilmeden iki araç arasında uygulanmalı • Eğer onaylanmamışsa, ACL paketleri otomatik olarak tekrar gönderilir • İnterference durumunda, ragdyo bağlantısının düzeltilmesine izin verir. • For isochronous data, the number of retransmissions can be limited by a flush timeout • Eğer supervision zaman aşımı periyodu için hiçbirşey alınmamışsa, ACL bağlantıları disconnect edilir

  35. Host Controller Interface (HCI) • Host yığınları arasında standartlaştırılmış haberleşme (e.g., a PC or mobile phone OS) and the controller (the Bluetooth IC) • Bu standart host yığını ve kontrolcü IC nin en az adaptasyon ile değiş tokuşuna izin verir • Pek çok HCI transport layer standardı vardır, herbiri aynı komutu, olayı ve veri paketini transfer için farklı donanım arayüzü kullanır • En çok kullnılan lar USB(PC ler için) and UART(mabil telefon ve PDA lar için) • Bazit fonksiyonlara sahip Bluetooth araçlarında, hast yığını ve controller aynı microişlemci de implement edilir • Bu durumda HCI opsiyoneldir

  36. Service discovery protocol (SDP) • Used to allow devices to discover what services each other support, and what parameters to use to connect to them • For example, when connecting a mobile phone to a Bluetooth headset, SDP will be used to determine • Which Bluetooth profiles are supported by the headset(headset profile, hands free profile, advanced audio distribution profile, etc.) • And the protocol multiplexor settings needed to connect to each of them • Each service is identified by a Universally Unique Identifier (UUID), with official services (Bluetooth profiles) assigned a short form UUID (16 bits)

  37. Service discovery protocol (SDP) • Araçların birbirleinin hangi servisi desteklediğini ve birbirleri ile hangi parametreleri kullandıklarını bulmak için kullanılır • Örneğin, bir mobil telefon ile bluetooth kulaklığı bağlarken, SDP şunlara karar vermede kullanılır • Kulaklık tarafından hangi bluetooth profili destekleniyor (headset profile, hands free profile, advanced audio distribution profile, etc.) • Ve birnirlerinin bağlanması için gereken protokol çoklayıcı ayarları • Her servis Universally Unique Identifier (UUID) tarafından tanımlanır, kısa bir form atanan UUID (16 bit) resmi servisler (bluetooth profili) ile

  38. Bluetooth Transmitters • Bluetooth RF uses FHSS • Bandwidth 2.402 – 2.480 GHz • Mostly using 79 channels (some countries reduced to 23) • Bluetooth defines three RF transmitters classes • Class 1 (up to 100 m & 100 mW) • Class 2 (up to 10 m & 2.5 mW) • Class 3 (up to 10 cm & 1 mW) • Actual range realized by any Bluetooth depends on • Power source • Operating environment

  39. Bluetooth Transmitters • Bluetooth RF FHSS kullanır • Bandwidth 2.402 – 2.480 GHz • Çoğu zaman 79 kanal( bazı ülkeler 23 e düşürür) • Bluetooth 3 tane RF transmitters sınıfı tanımlar • Class 1 (up to 100 m & 100 mW) • Class 2 (up to 10 m & 2.5 mW) • Class 3 (up to 10 cm & 1 mW) • Herhengibir Bluetooth un gerçek kapsama alanı • Güç kaynağı • İşletim ortamına bağlıdır

  40. Bluetooth Networking • They are created in an ad-hoc fashion through ‘discovery’ process of the link manager in the device • An ad-hoc Bluetooth network is called a ‘piconet’ • Can include up to 8 devices • When more than 8 devices attempting to associate with a piconet, • the piconet is divided into two or more piconets • they are interconnected into a ‘scatternet’ • devices within a scatternet can communicate through other devices • In each connection, one of the device takes on the role of ‘master’ and the other becomes a ‘slave’

  41. Bluetooth Networking • Aracın bağlantı yöneticinin ‘keşfetme’ işlemi üzerinden Ad-hoc gibi oluşturulurlar. • Bir ad-hoc Bluetooth ağı ‘piconet’ olarak adlandırılır • 8 araca kadar kapsayabilir • 8 araçtan fazlası bir piconet ile bağlantı girişimde bulunursa, • Piconet iki veya daha fazla piconet e bölünür • Bir ‘scatternet’ de birbirlerine bağldır • Bir scatternet deki araçlar diger araçlar üzerinden haberleşebilir • Her bağlantıda , bir araç ‘efendi-master’ digerleri ‘köle-slave’ rolündedir

  42. Piconets • The original Piconet was a networking type used on RM Nimbus computers • These days, a piconet is an ad-hoc computer network linking a user group of devices using Bluetooth technology protocols • Allow one master device to interconnect with up to seven active slave devices • because a three-bit MAC address is used • Up to 255 further slave devices can be inactive, or parked, which the master device can bring into active status at any time • A piconet typically has a range of about 200 m and a transfer rate between about 200 and 2100 kbit/s at the application, depending on whether synchronous or asynchronous connection is used • All the active slaves have 3 bit Logical Transport Address (LT_ADDR) • The LT_ADDR is used by the master to send packets to a specific slave and to identify that the slave that has sent a response packet

  43. Piconets • The original Piconet was a networking type used on RM Nimbus computers • These days, a piconet is an ad-hoc computer network linking a user group of devices using Bluetooth technology protocols • Allow one master device to interconnect with up to seven active slave devices • because a three-bit MAC address is used • Up to 255 further slave devices can be inactive, or parked, which the master device can bring into active status at any time • A piconet typically has a range of about 200 m and a transfer rate between about 200 and 2100 kbit/s at the application, depending on whether synchronous or asynchronous connection is used • All the active slaves have 3 bit Logical Transport Address (LT_ADDR) • The LT_ADDR is used by the master to send packets to a specific slave and to identify that the slave that has sent a response packet

  44. Piconets

  45. Piconets • The slaves that share the same master device all belong to the same piconet • Each slave must interact with the master on a time interval negotiated between the master and the slave • A Bluetooth device can not act as a master in two piconets • If a piconet device is also linked to another piconet in a scatternet, it must participate as a master device in one piconet and a slave device in a second piconet

  46. Piconets • Aynı master aracı paylaşan slave lerin hepsi aynı piconet dedir • Her slave, master ile slave arasında belirlenen belirli bir zaman diliminde bir master ile iletişim kurmak zorundadır • Bir bluetooth aracı iki piconet de master gibi davranamaz • Eğer piconet aracı bir scatternet deki başka bir piconet aracı ile bağlandıysa, slave bir piconete master olarak diğerine slave olarak katılır

  47. Scatternets

  48. Scatternets • When two or up to ten piconets are connected through one or more common devices • A scatternet is a group of nonsynchronized piconets • They connect through a common device that serves as a ‘bridge’ between the piconets • To communicate effectively across a scatternet, a Bluetooth device must have a point-to-multipoint communication capabilities

  49. Scatternets • İki veye on a kadar piconet ler bir veya daha fazla genel araç ile bağlandıysa • Bir scatternet senkronize edilmemiş bir gurp piconet dir • Piconetler arasında köprü gibi davranan genel bir araç üzerinden bağlanırlar • Bir scatternet de etkili haberleşme için, bluetooth araçalarınına point-to-multipoint communication yetenekleri olmalıdır

  50. Connecting Bluetooth Devices • Some Bluetooth devices continuously scan for other devices in an effort to ‘discover’ them • Many Bluetooth devices require the user to activate the ‘discovery’ (masters) or search (slaves) mode • Using PIN codes: • Bluetooth attempts to prevent just anybody from accessing or connecting to your Bluetooth device • Standard defines security options • A common security method is using personal identification number (PIN) • PIN is intended to prevent any unauthorized device to create an association
