  1. Blok Diagrami

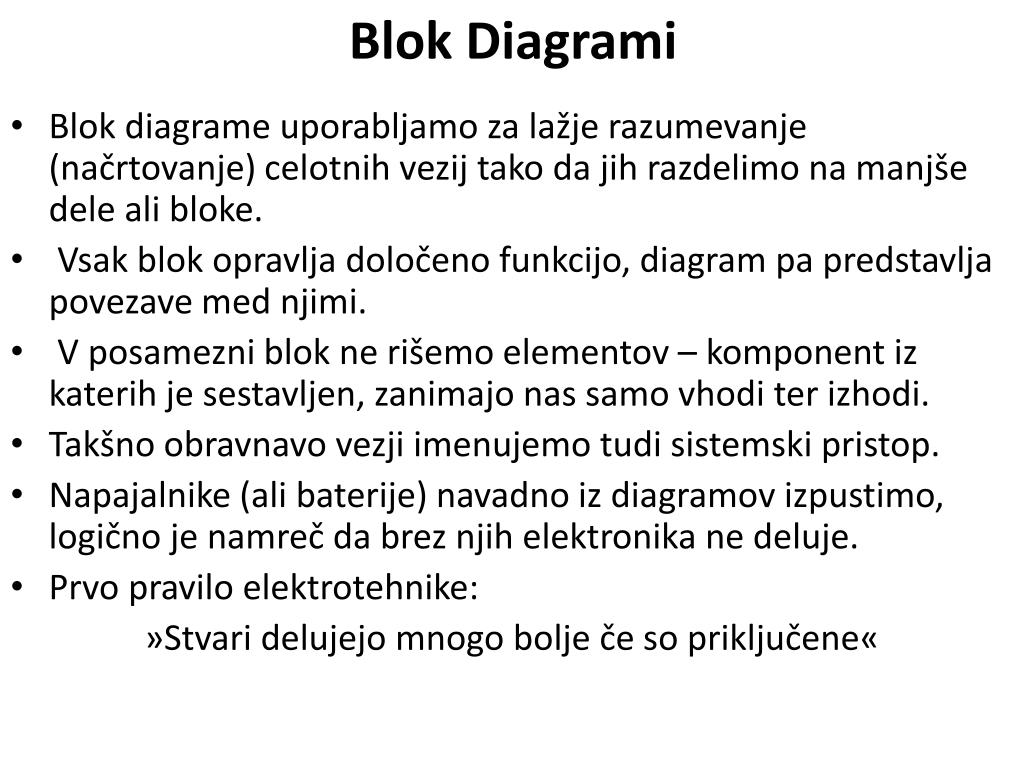

  2. Blok Diagrami • Blok diagrame uporabljamo za lažje razumevanje (načrtovanje) celotnih vezij tako da jih razdelimo na manjše dele ali bloke. • Vsak blok opravlja določeno funkcijo, diagram pa predstavlja povezave med njimi. • V posamezni blok ne rišemo elementov – komponent iz katerih je sestavljen, zanimajo nas samo vhodi ter izhodi. • Takšno obravnavo vezji imenujemo tudi sistemski pristop. • Napajalnike (ali baterije) navadno iz diagramov izpustimo, logično je namreč da brez njih elektronika ne deluje. • Prvo pravilo elektrotehnike: »Stvari delujejo mnogo bolje če so priključene«

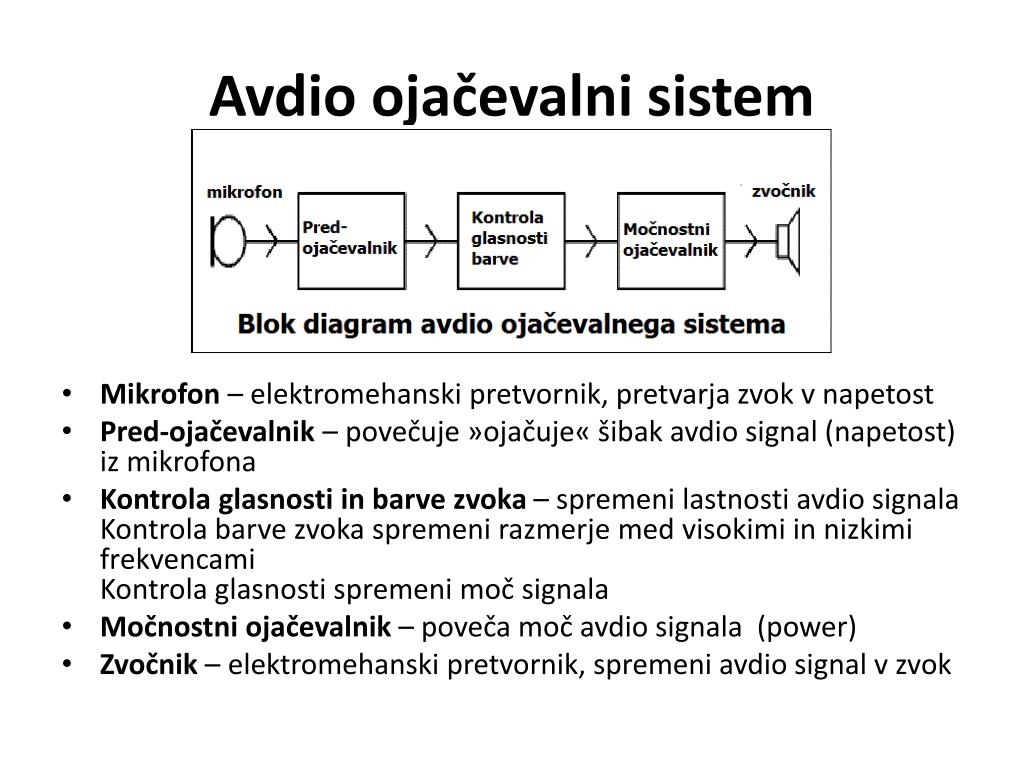

  3. Avdio ojačevalni sistem • Mikrofon – elektromehanski pretvornik, pretvarja zvok v napetost • Pred-ojačevalnik – povečuje »ojačuje« šibak avdio signal (napetost) iz mikrofona • Kontrola glasnosti in barve zvoka – spremeni lastnosti avdio signala Kontrola barve zvoka spremeni razmerje med visokimi in nizkimi frekvencami Kontrola glasnosti spremeni moč signala • Močnostni ojačevalnik – poveča moč avdio signala (power) • Zvočnik – elektromehanski pretvornik, spremeni avdio signal v zvok

  4. Blok diagram radijskega sprejemnika Napajalnik je iz diagrama izpuščen ! • Antena – lovi radijske signale številnih postaj • Tuner – izbere signal samo ene postaje. • Detektor – izloči avdio signal, ki ga nosi radijski signal • Avdio ojačevalnik – poveča moč avdio signala Lahko ga razgradimo na manjše bloke podobne prejšnjemu primeru. • Zvočnik – elektromehanski pretvornik, spremeni avdio signal v zvok

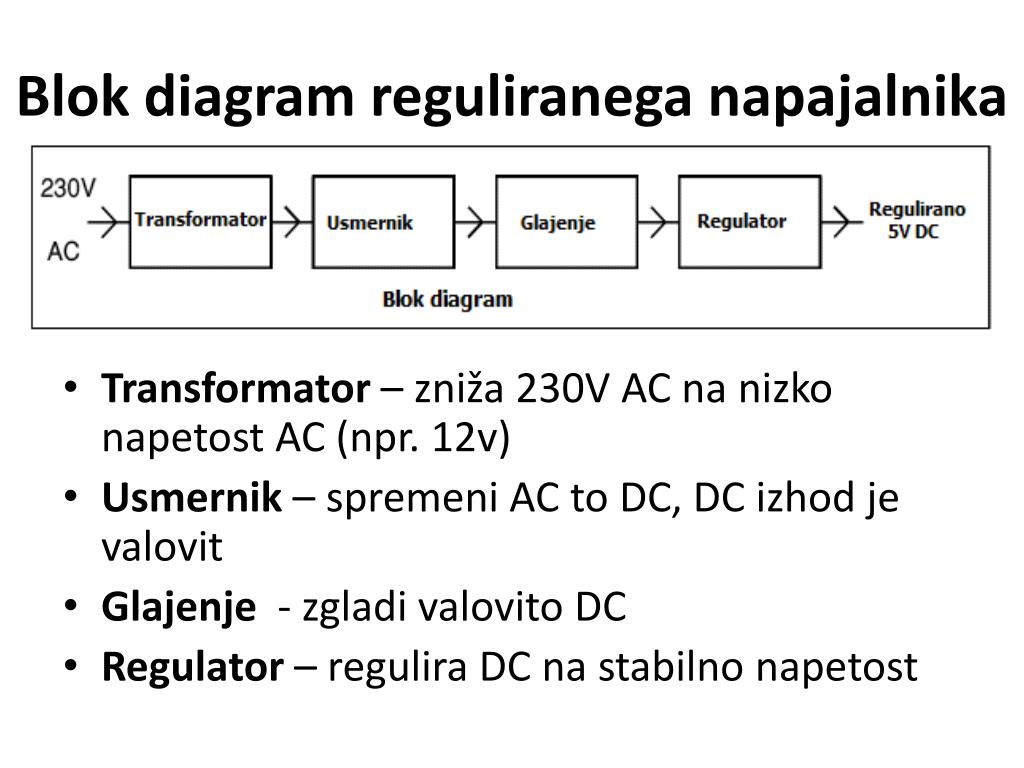

  5. Blok diagram reguliranega napajalnika • Transformator – zniža 230V AC na nizko napetost AC (npr. 12v) • Usmernik – spremeni AC to DC, DC izhod je valovit • Glajenje  - zgladi valovito DC • Regulator – regulira DC na stabilno napetost

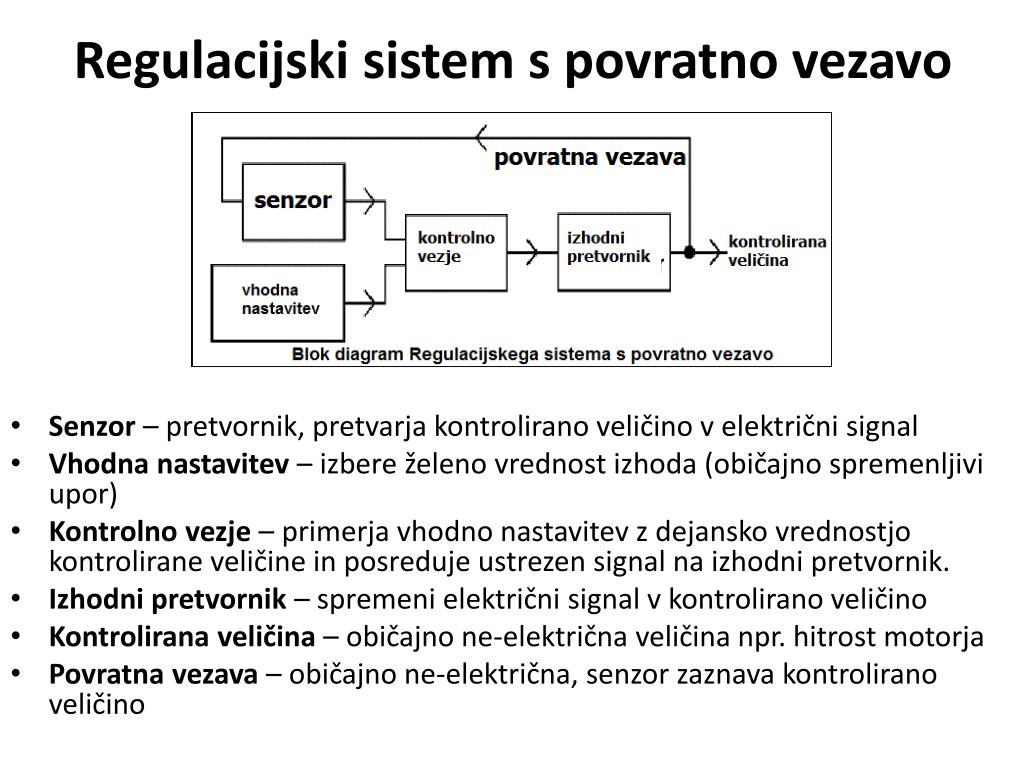

  6. Regulacijski sistem s povratno vezavo • Senzor – pretvornik, pretvarja kontrolirano veličino v električni signal • Vhodna nastavitev – izbere želeno vrednost izhoda (običajno spremenljivi upor) • Kontrolno vezje – primerja vhodno nastavitev z dejansko vrednostjo kontrolirane veličine in posreduje ustrezen signal na izhodni pretvornik. • Izhodni pretvornik – spremeni električni signal v kontrolirano veličino • Kontrolirana veličina – običajno ne-električna veličina npr. hitrost motorja • Povratna vezava – običajno ne-električna, senzor zaznava kontrolirano veličino
