Dijkstra’s (Shortest Path Algorithm)

tanuja avatar
tanuja
6 diapositives · 232 Views · Aug 04, 2014

Dijkstra’s (Shortest Path Algorithm). How to do it. 1.Label the starting vertex S & circle it. Examine all edges that have S as an end point. Darken the edge w/ the shortest length & circle the vertex at the other endpoint.

Dijkstra’s (Shortest Path Algorithm) - slide 1
01 / 6Dijkstra’s (Shortest Path Algorithm)
1 / 17

Télécharger la présentation

Dijkstra’s (Shortest Path Algorithm)
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

  1. Dijkstra’s (Shortest Path Algorithm)

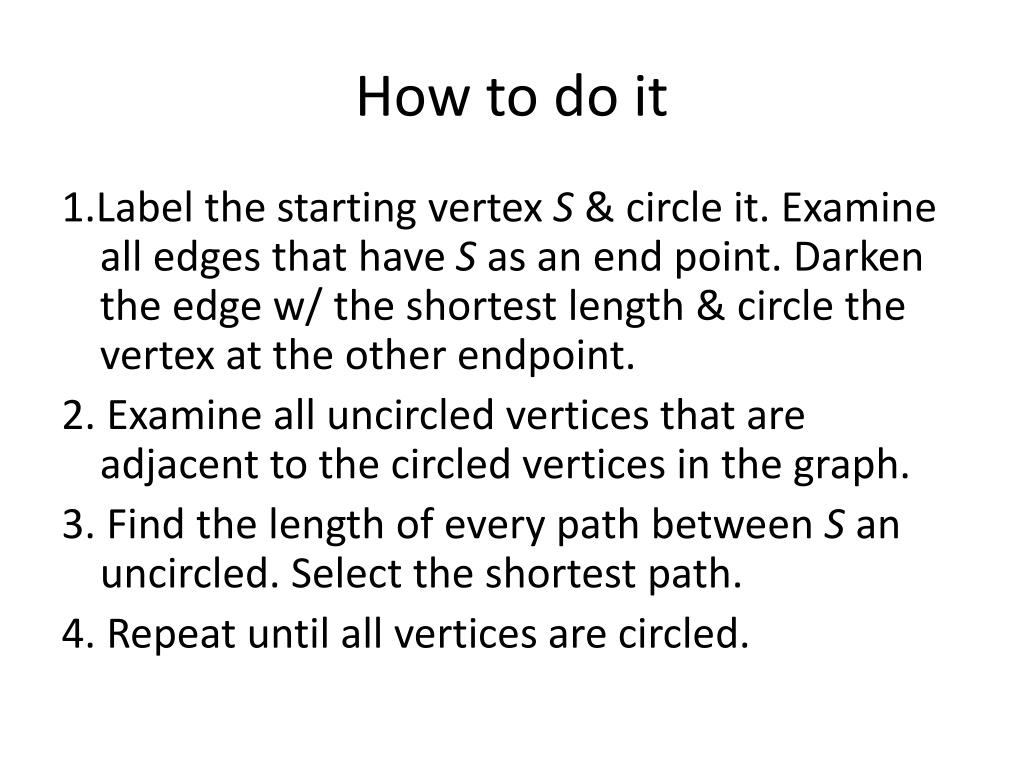

  2. How to do it 1.Label the starting vertex S & circle it. Examine all edges that have S as an end point. Darken the edge w/ the shortest length & circle the vertex at the other endpoint. 2. Examine all uncircled vertices that are adjacent to the circled vertices in the graph. 3. Find the length of every path between S an uncircled. Select the shortest path. 4. Repeat until all vertices are circled.

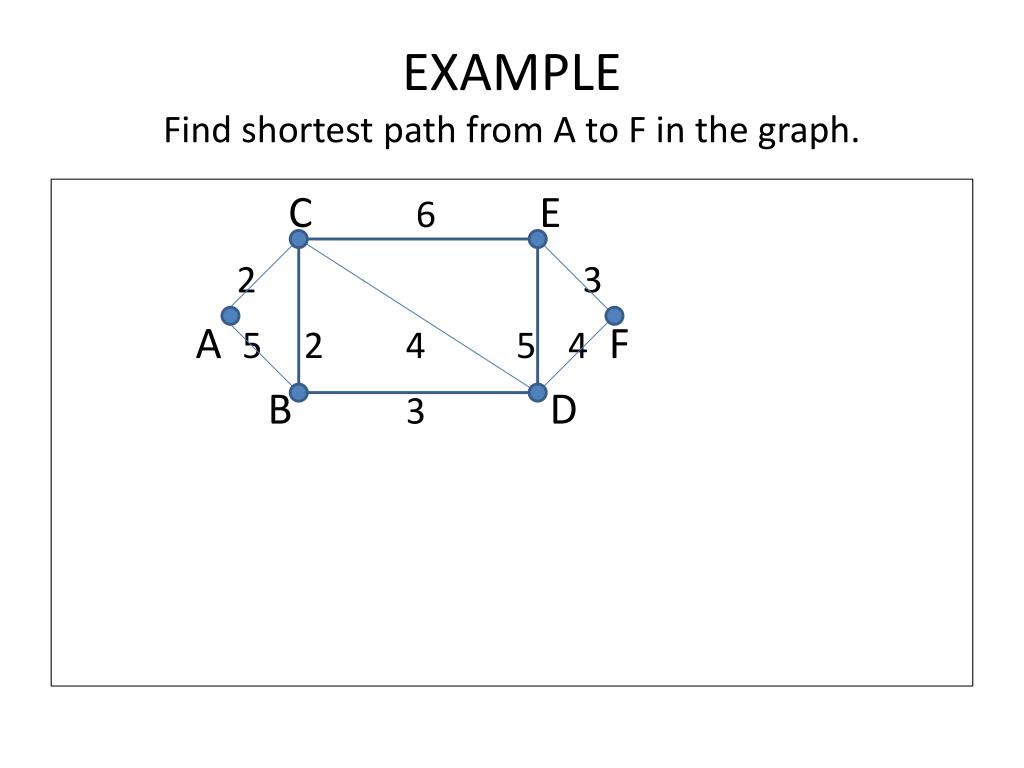

  3. EXAMPLEFind shortest path from A to F in the graph. C 6 E 2 3 A 52 4 54 F B 3 D FDFF;.JK\

  4. Step4 Step3 Step 1 C 6 E 2 3 A 52 4 54 F B 3 D Step 2 Step 5 The shortest route from A to F is A, C, D, F, & the length is 10. FDFF;.JK\

  5. Adjacent vertices Path from x to vertex length of path Adjacent to S B SB 5 C SC 2 1.CIRCLE C, DARKEN EDGE SC. Adjacent to S B SB 5 Adjacent to C B SCB 4 E SCE 8 D SCD 6 2.CIRCLE B, DARKEN EDGE CB. Adjacent to C E SCE 8 D SCD 6 Adjacent to B D SCBD 7 3.CIRCLE D, DARKENEDGE CD. Adjacent to C E SCE 8 Adjacent to D E SCDE 11 F SCDF 10

  6. Adjacent vertices Path from x to vertex length of path 4.CIRCLE E, DARKEN EDGE CE.Adjacent to E F SCEF 11Adjacent to D F SCDF 105.CIRCLE F, DARKEN EDGE DF.
