2. 项目十绘制建筑施工图 项目导入： 通过前面九个项目的学习，我们基本掌握了CAD绘制图形的方法和技巧。但是，前面学习的知识是分散的，我们需要将分散的知识点集中起来进行综合训练。 我们再回到项目一上，如图1-2，作为本项目的任务，绘制建筑平面图、建筑立面图和建筑剖面图。。

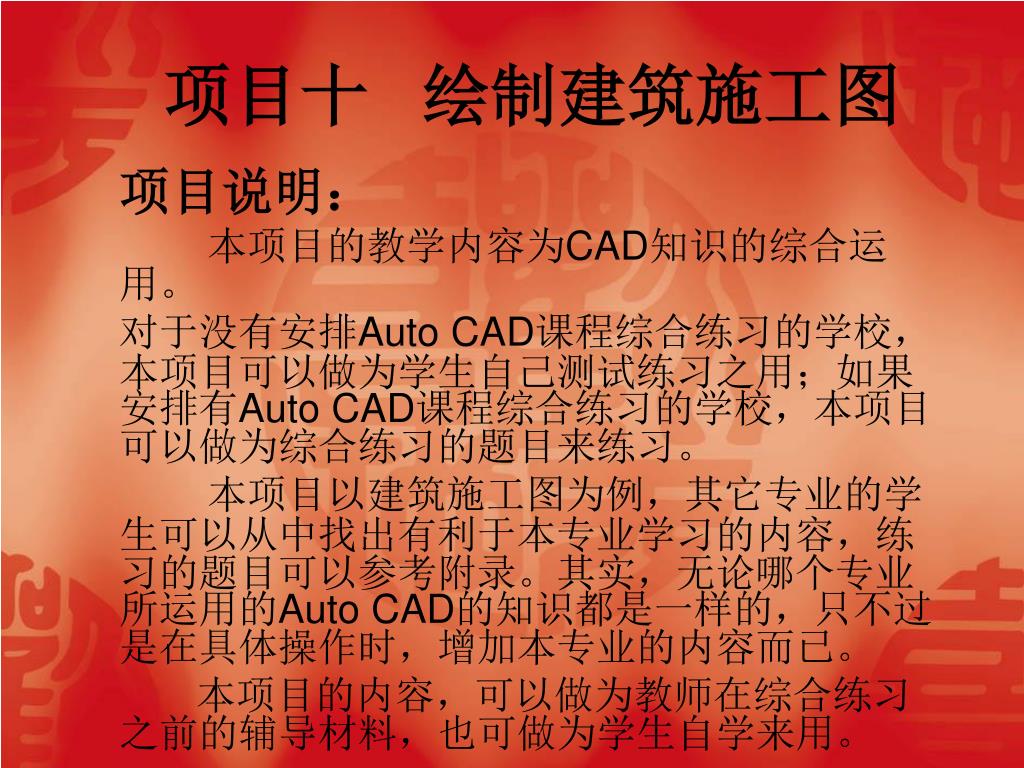

3. 项目十绘制建筑施工图 项目说明： 本项目的教学内容为CAD知识的综合运用。 对于没有安排Auto CAD课程综合练习的学校，本项目可以做为学生自己测试练习之用；如果安排有Auto CAD课程综合练习的学校，本项目可以做为综合练习的题目来练习。 本项目以建筑施工图为例，其它专业的学生可以从中找出有利于本专业学习的内容，练习的题目可以参考附录。其实，无论哪个专业所运用的Auto CAD的知识都是一样的，只不过是在具体操作时，增加本专业的内容而已。 本项目的内容，可以做为教师在综合练习之前的辅导材料，也可做为学生自学来用。

4. 项目十绘制建筑施工图 项目主要任务： 1.回顾建筑制图的相关知识 2.明确综合练习的任务 3.综合练习辅导

5. 项目十绘制建筑施工图 任务一 再回首 活动1 重回项目一 学生活动: 重新回到项目一，再一次阅读任务三，回答下面问题。

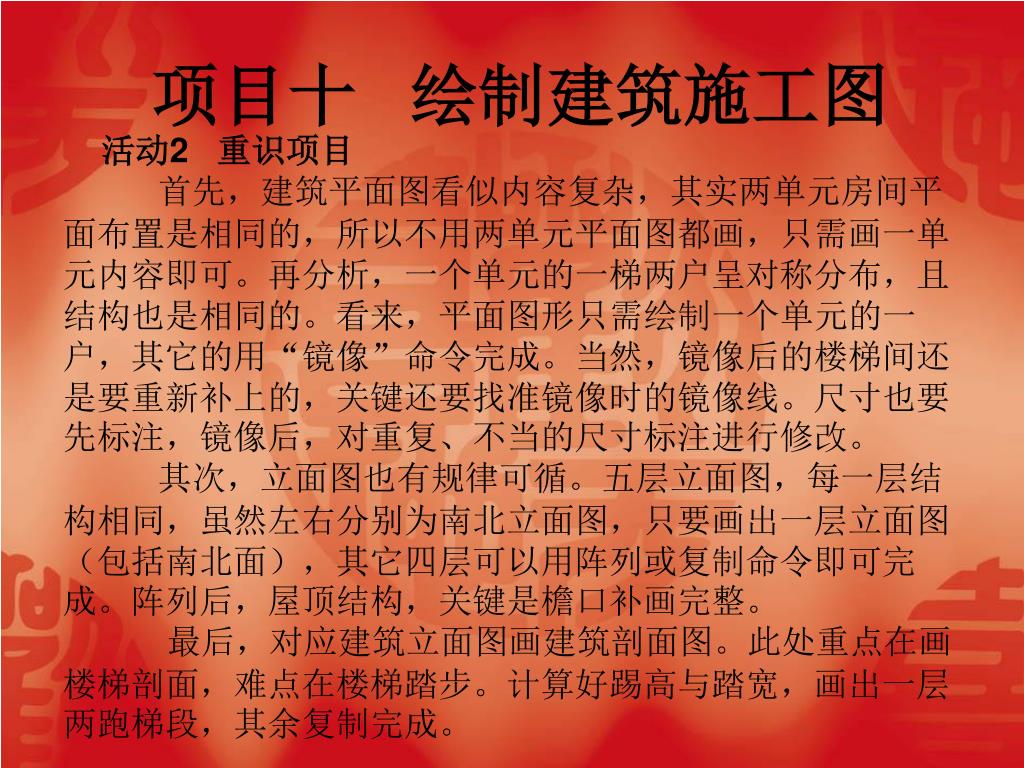

6. 项目十绘制建筑施工图 活动2 重识项目 首先，建筑平面图看似内容复杂，其实两单元房间平面布置是相同的，所以不用两单元平面图都画，只需画一单元内容即可。再分析，一个单元的一梯两户呈对称分布，且结构也是相同的。看来，平面图形只需绘制一个单元的一户，其它的用“镜像”命令完成。当然，镜像后的楼梯间还是要重新补上的，关键还要找准镜像时的镜像线。尺寸也要先标注，镜像后，对重复、不当的尺寸标注进行修改。 其次，立面图也有规律可循。五层立面图，每一层结构相同，虽然左右分别为南北立面图，只要画出一层立面图（包括南北面），其它四层可以用阵列或复制命令即可完成。阵列后，屋顶结构，关键是檐口补画完整。 最后，对应建筑立面图画建筑剖面图。此处重点在画楼梯剖面，难点在楼梯踏步。计算好踢高与踏宽，画出一层两跑梯段，其余复制完成。

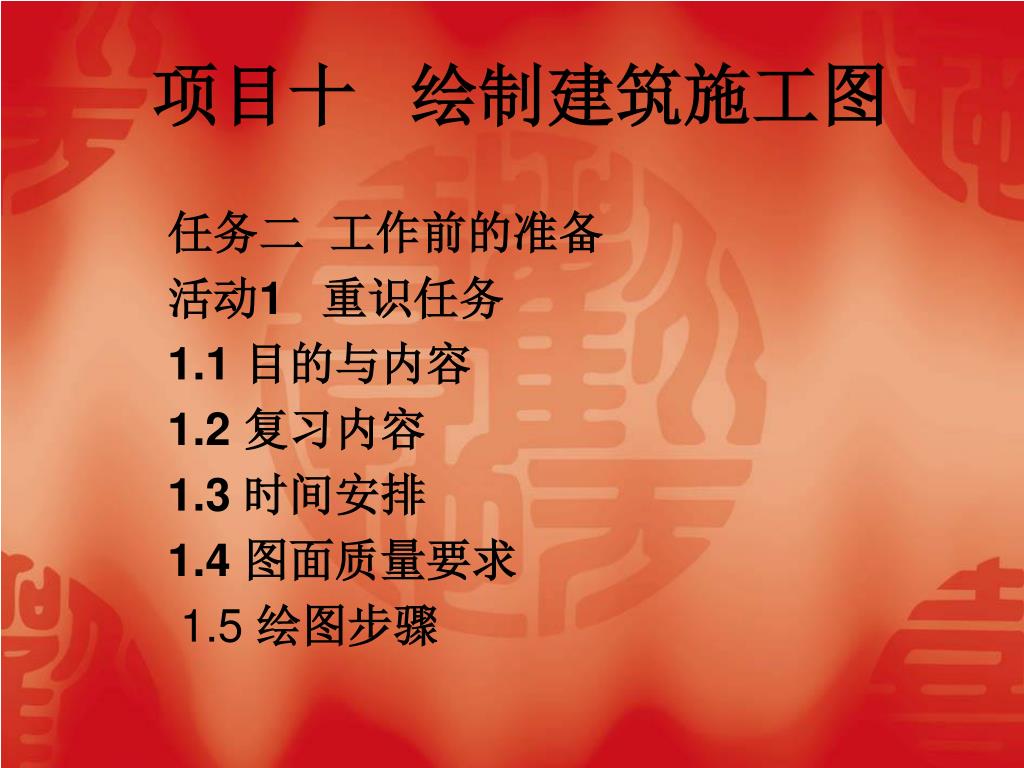

7. 项目十绘制建筑施工图 任务二 工作前的准备 活动1 重识任务 1.1 目的与内容 1.2 复习内容 1.3 时间安排 1.4 图面质量要求 1.5 绘图步骤

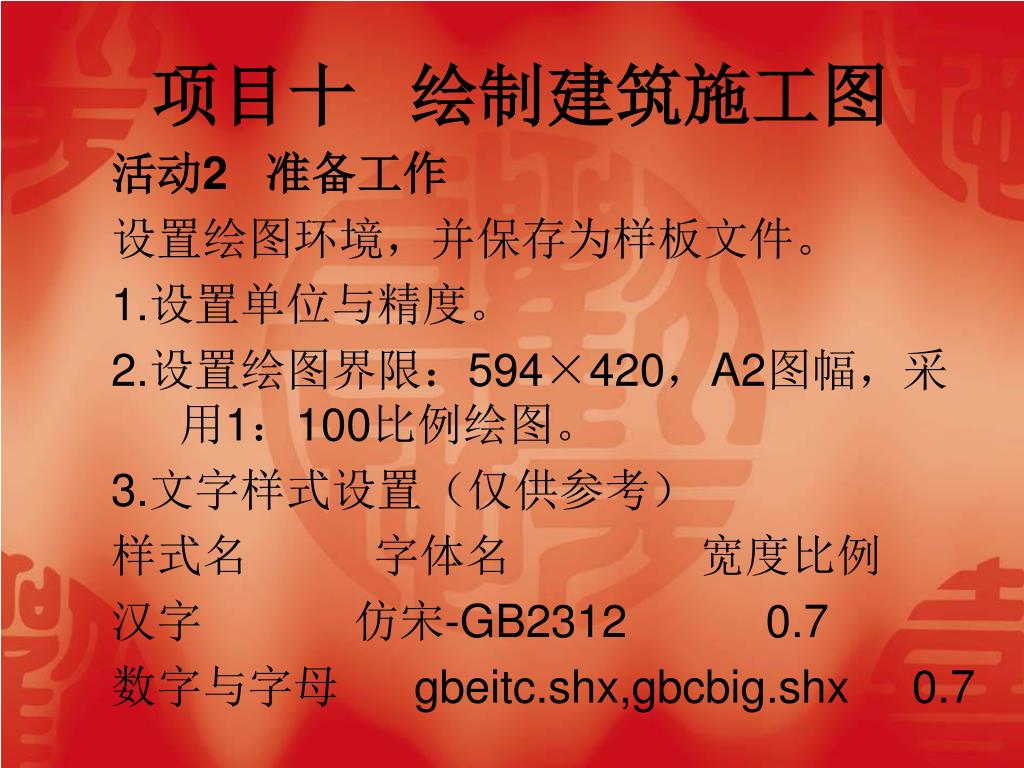

8. 项目十绘制建筑施工图 活动2 准备工作 设置绘图环境，并保存为样板文件。 1.设置单位与精度。 2.设置绘图界限：594×420，A2图幅，采用1：100比例绘图。 3.文字样式设置（仅供参考） 样式名 字体名 宽度比例 汉字 仿宋-GB2312 0.7 数字与字母 gbeitc.shx,gbcbig.shx 0.7

9. 项目十绘制建筑施工图 4.图层设置（仅供参考） 图层名 颜色 线型 线宽 用途 特粗线 红色 实线 0.8 室外地面线 粗实线 白色 实线 0.5 墙线、建筑轮廓线 中粗线 30 实线 0.25 门符号、洞口线等 细实线 品红色 实线 0.15 阳台、台阶等 虚线 黄色 虚线 0.25 不可见线 中心线 红色 点划线 0.15 轴线 尺寸线 绿色 实线 0.15 尺寸、轴线编号等 剖面线 青色 实线 0.15 填充剖面图案 文字 30 实线 默认 注写文字 门窗 30 实线 0.15 门窗符号 楼梯 30 实线 0.15 绘制楼梯 柱子 蓝色 实线 默认 填充柱截面 线型比例因子：0.65

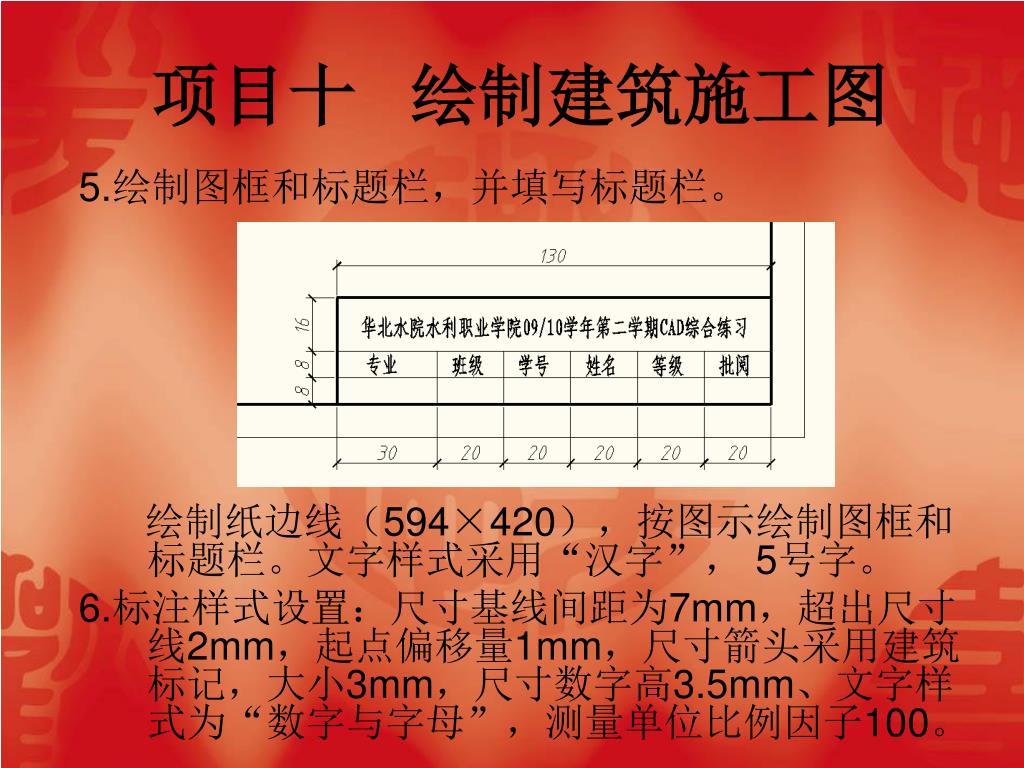

10. 项目十绘制建筑施工图 5.绘制图框和标题栏，并填写标题栏。 绘制纸边线（594×420），按图示绘制图框和标题栏。文字样式采用“汉字”， 5号字。 6.标注样式设置：尺寸基线间距为7mm，超出尺寸线2mm，起点偏移量1mm，尺寸箭头采用建筑标记，大小3mm，尺寸数字高3.5mm、文字样式为“数字与字母”，测量单位比例因子100。

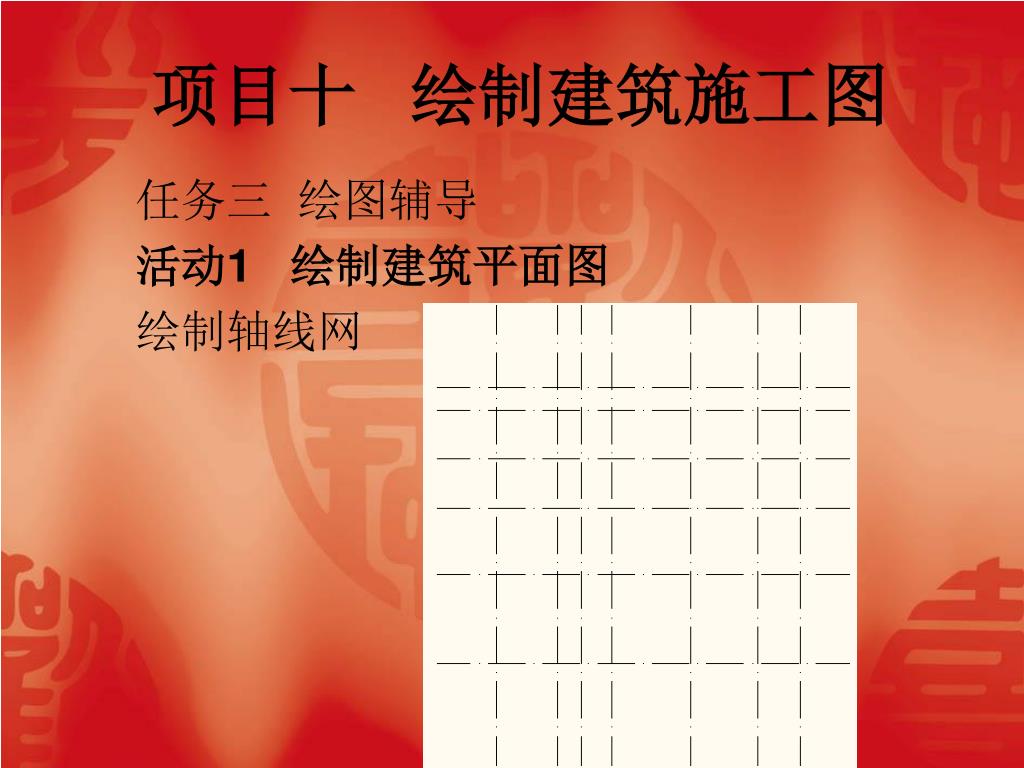

11. 项目十绘制建筑施工图 任务三 绘图辅导 活动1 绘制建筑平面图 绘制轴线网

12. 项目十绘制建筑施工图 • 2．用多线命令绘制墙线

13. 项目十绘制建筑施工图 3.编辑墙线

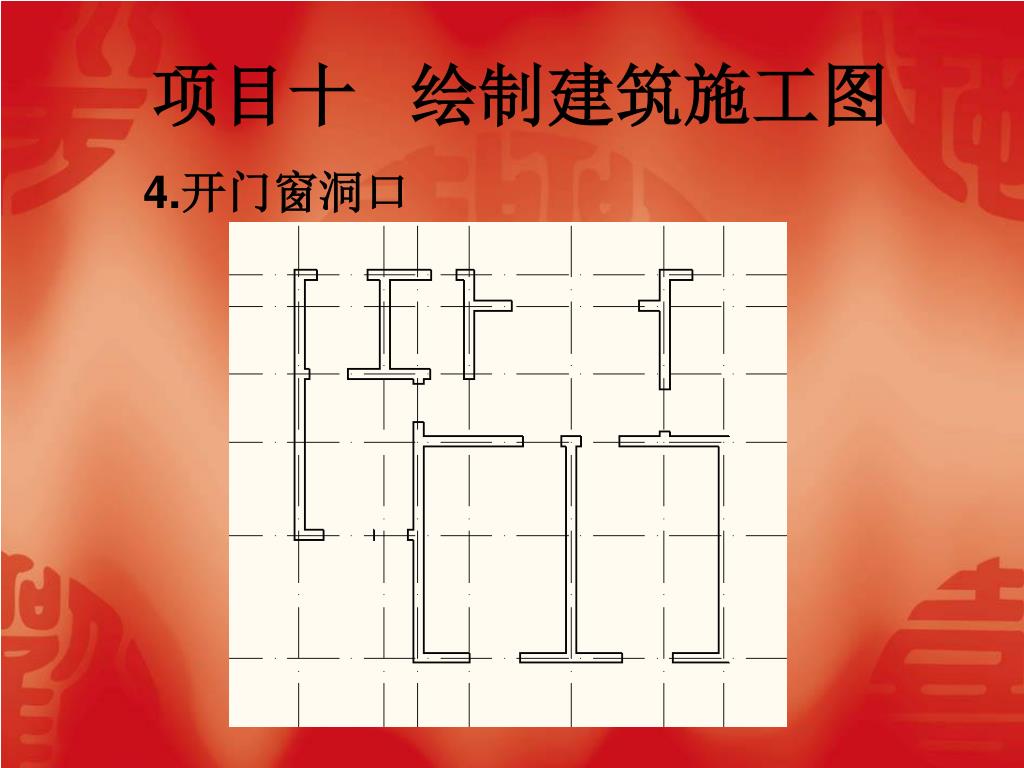

14. 项目十绘制建筑施工图 4.开门窗洞口

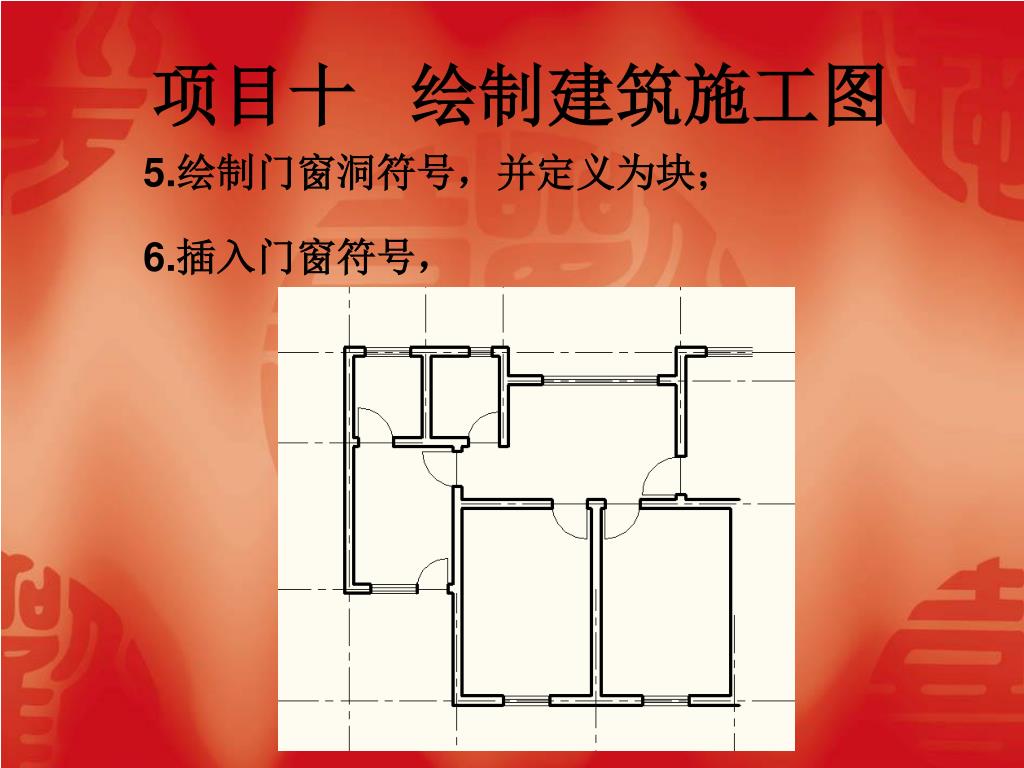

15. 项目十绘制建筑施工图 5.绘制门窗洞符号，并定义为块； 6.插入门窗符号，

16. 项目十绘制建筑施工图 7.绘制卫生、餐厨设备； 8.标注房间名称及门窗名称

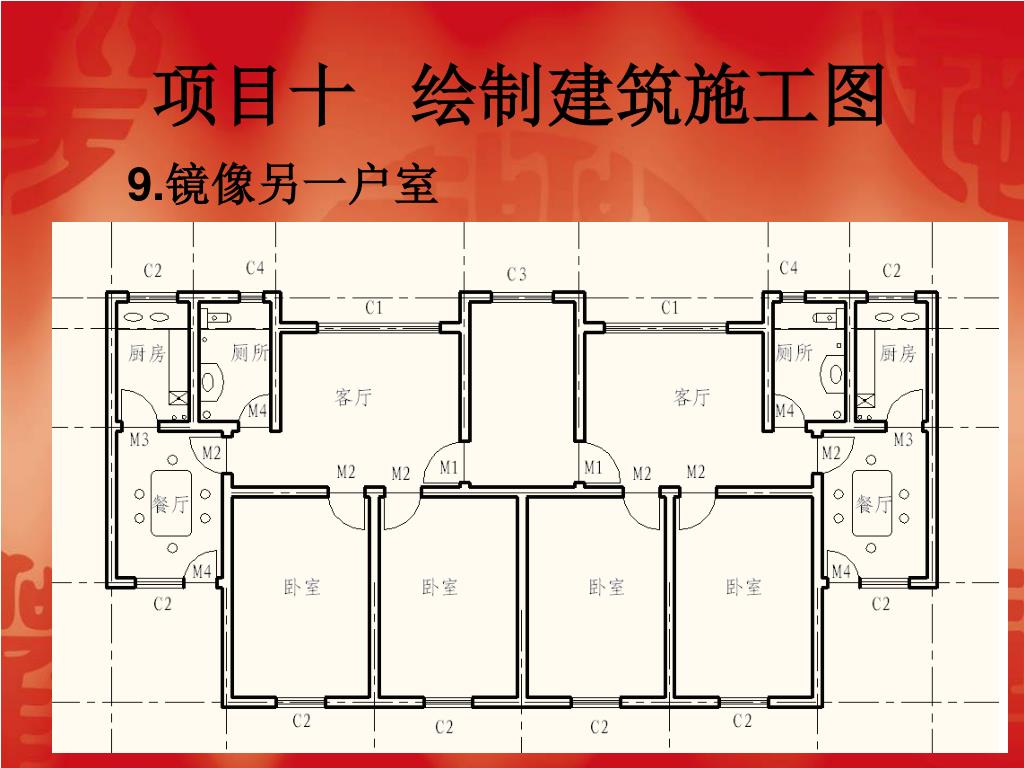

17. 项目十绘制建筑施工图 9.镜像另一户室

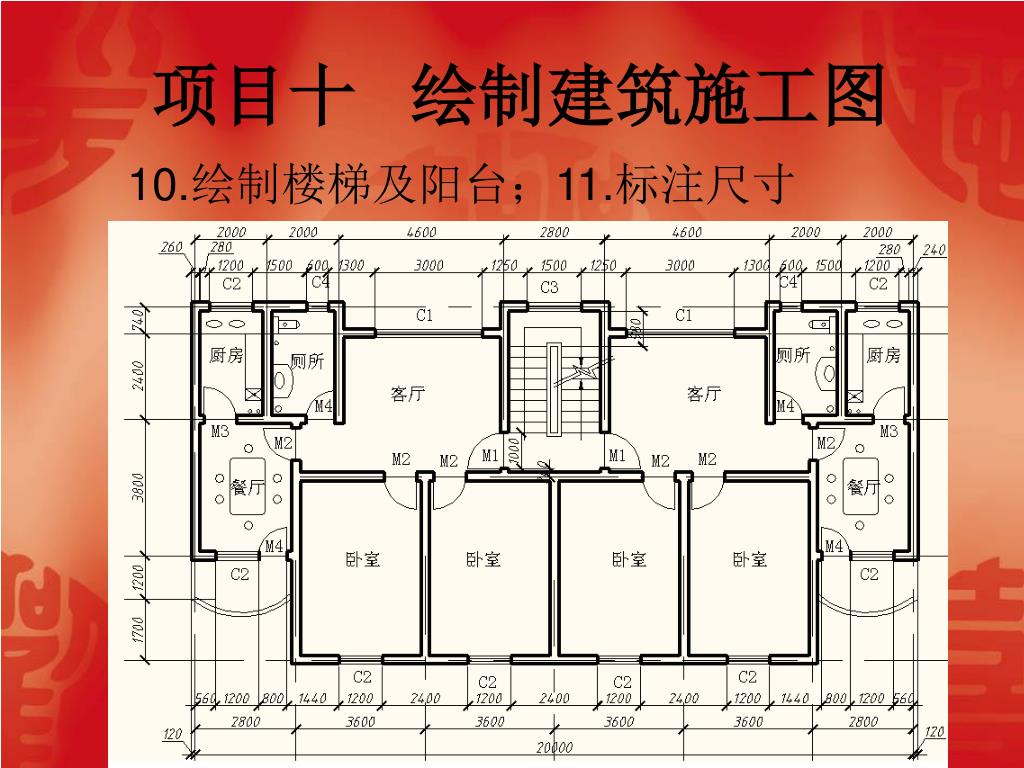

18. 项目十绘制建筑施工图 10.绘制楼梯及阳台；11.标注尺寸

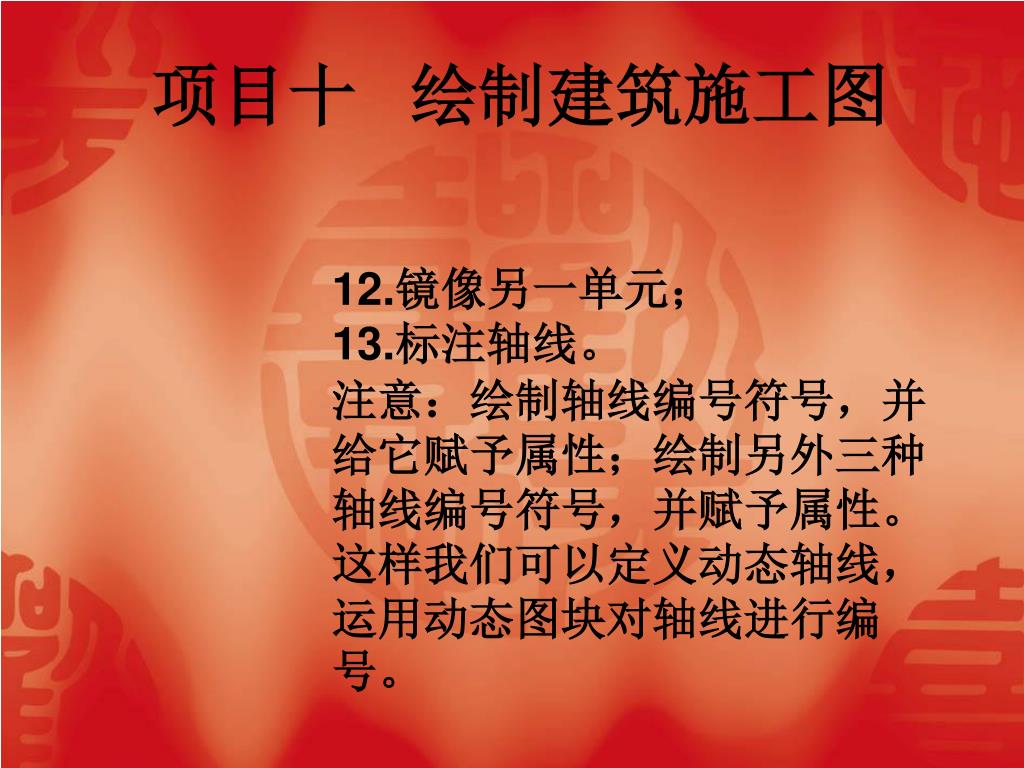

19. 项目十绘制建筑施工图 • 12.镜像另一单元； • 13.标注轴线。 • 注意：绘制轴线编号符号，并给它赋予属性；绘制另外三种轴线编号符号，并赋予属性。这样我们可以定义动态轴线，运用动态图块对轴线进行编号。

20. 项目十绘制建筑施工图 活动2 绘制建筑立面图 1．绘制底层立面图 （1）.绘制两条基准线； （2）绘制二层地面线与一层室外地面线； （3）.绘制一层西户南立面图；

21. 项目十绘制建筑施工图 （4）绘制阳台与门窗

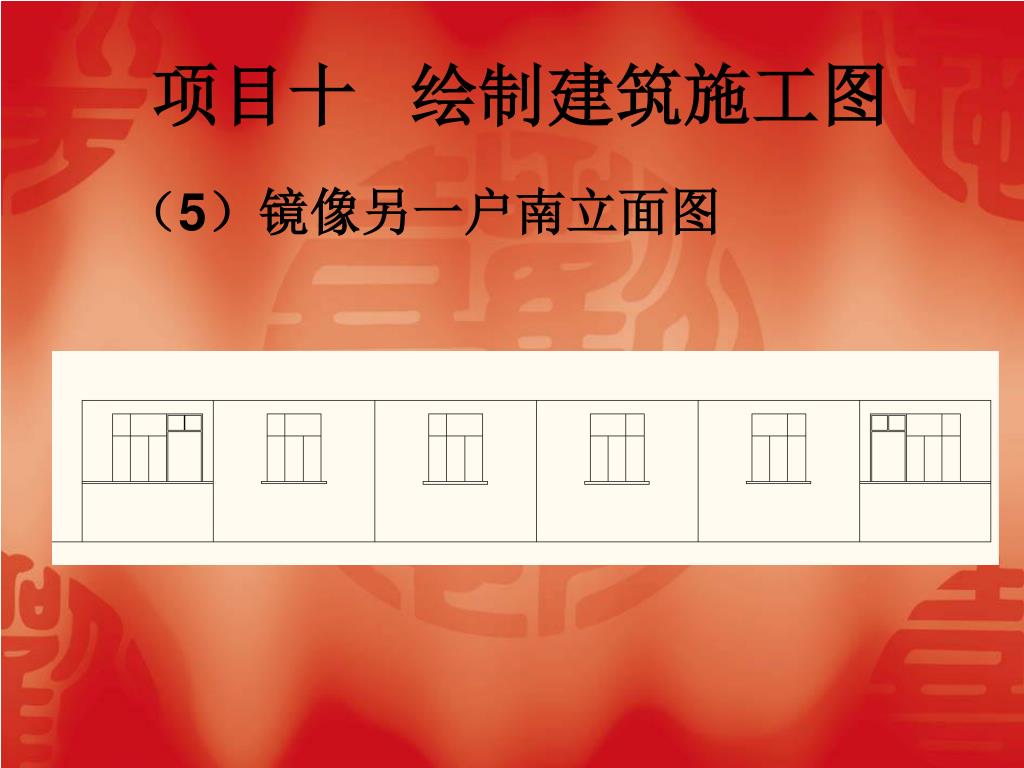

22. 项目十绘制建筑施工图 （5）镜像另一户南立面图

23. 项目十绘制建筑施工图 （6）同理绘制一单元北立面图

24. 项目十绘制建筑施工图 2．复制二、三、四、五层立面图 采用打断命令将底层立面图沿底层室内地面处断开，再用复制命令将底层立面图复制出第二、三、四、五层立面图； 3．绘制屋顶及加粗立面轮廓线 4．绘制阳台，加注标高、轴线及图名 注意：标高符号可以用带有属性的图块插入。

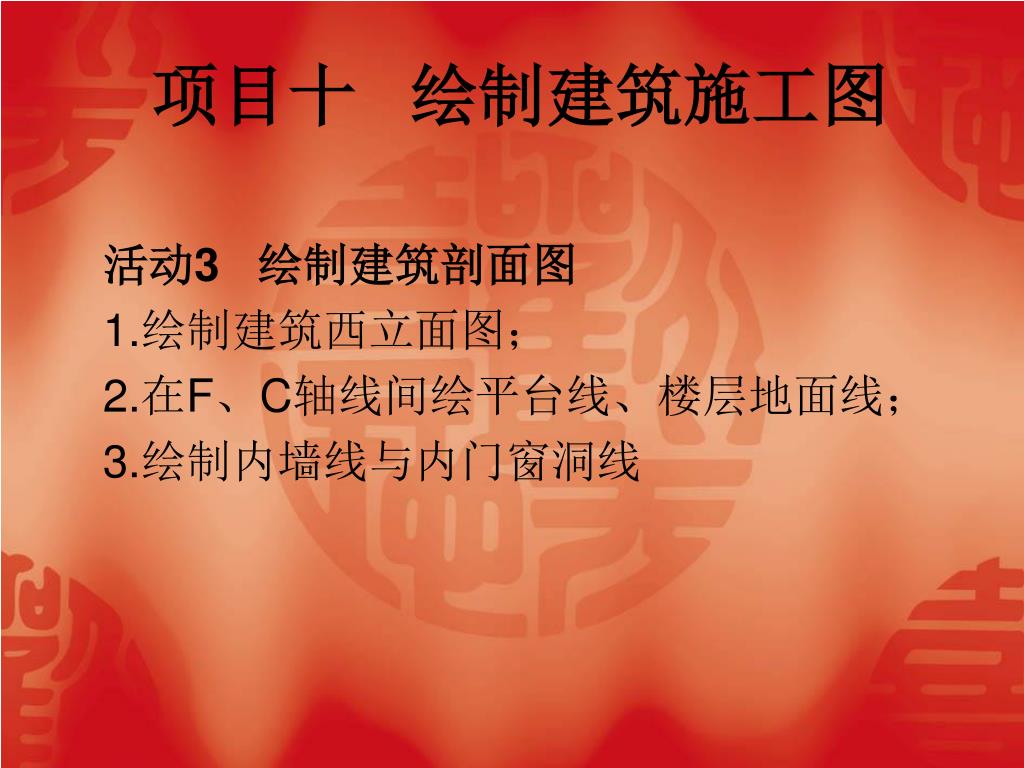

25. 项目十绘制建筑施工图 活动3 绘制建筑剖面图 1.绘制建筑西立面图； 2.在F、C轴线间绘平台线、楼层地面线； 3.绘制内墙线与内门窗洞线

26. 项目十绘制建筑施工图

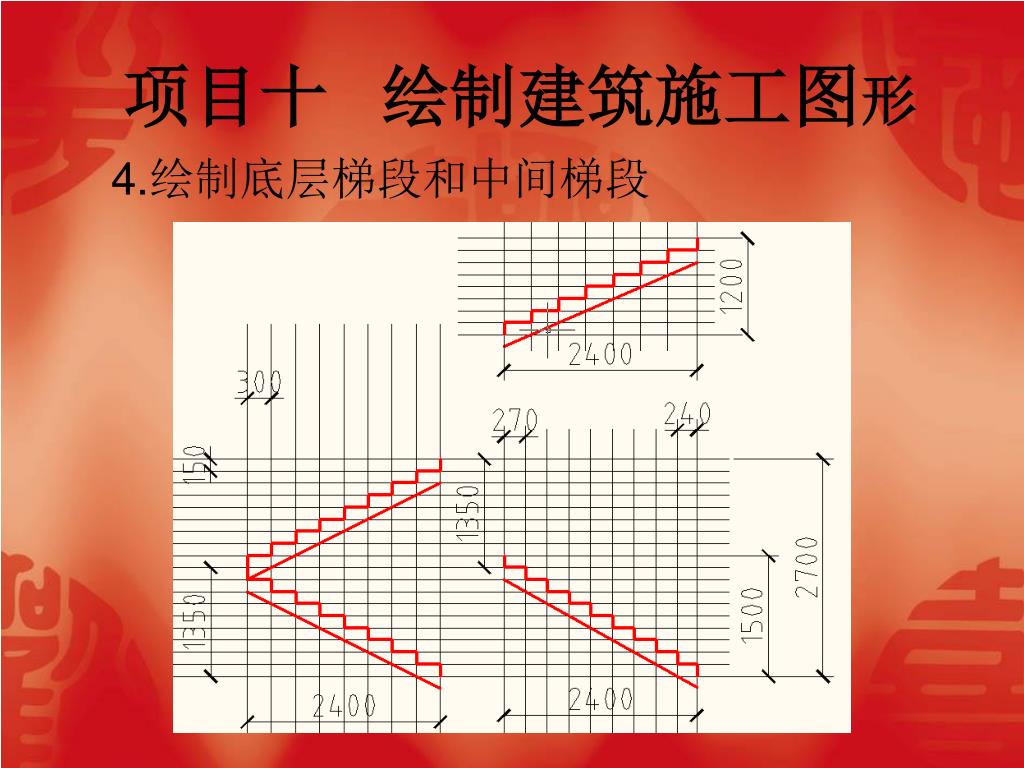

27. 项目十绘制建筑施工图形 4.绘制底层梯段和中间梯段

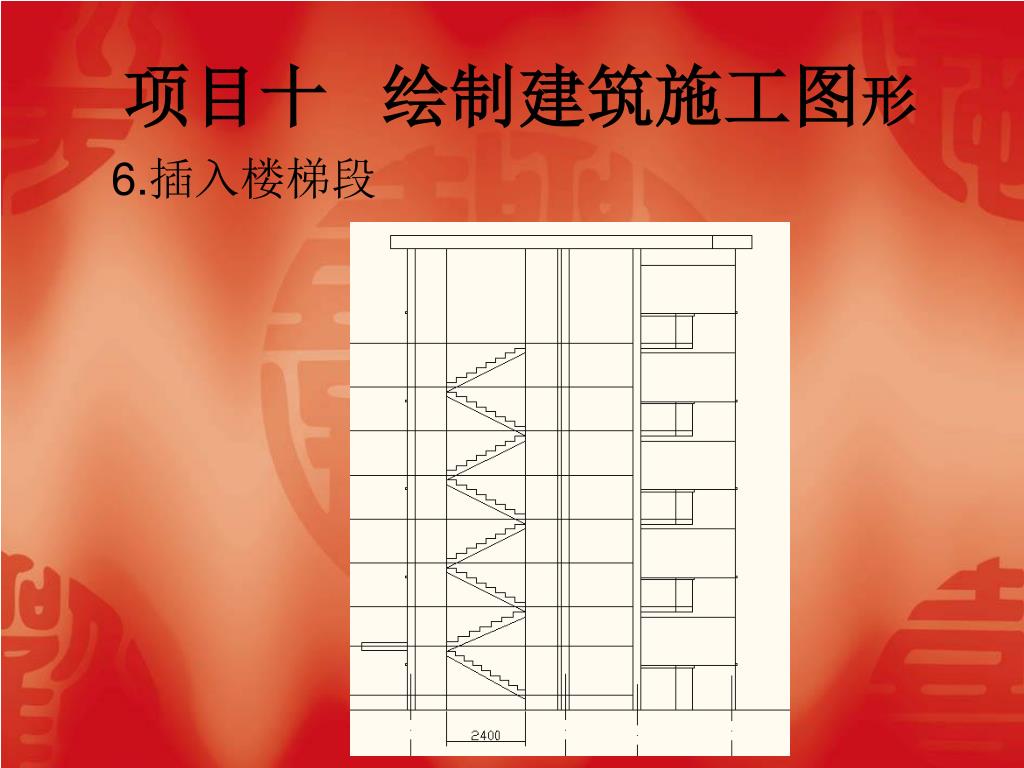

28. 项目十绘制建筑施工图形 6.插入楼梯段

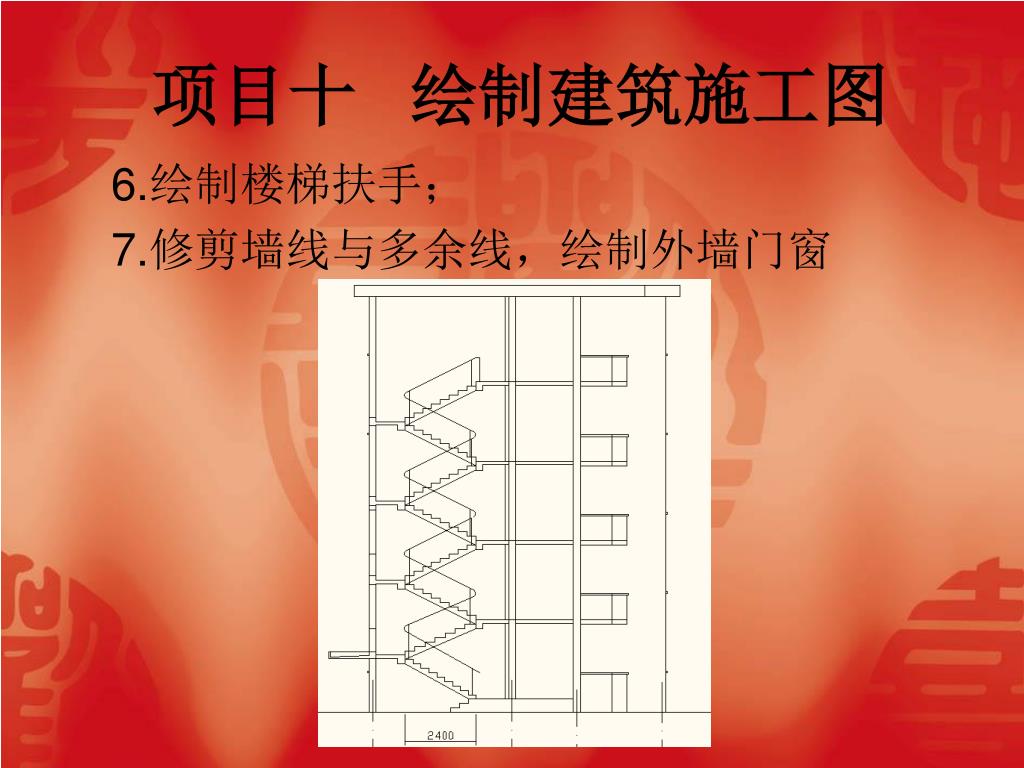

29. 项目十绘制建筑施工图 6.绘制楼梯扶手； 7.修剪墙线与多余线，绘制外墙门窗

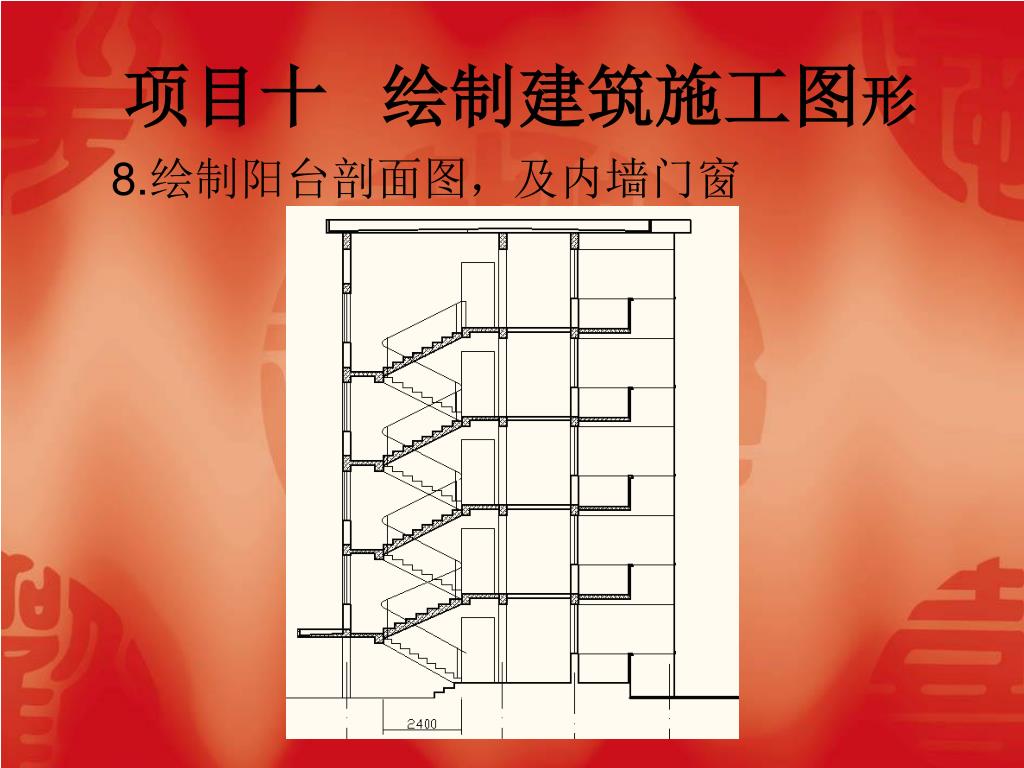

30. 项目十绘制建筑施工图形 8.绘制阳台剖面图，及内墙门窗

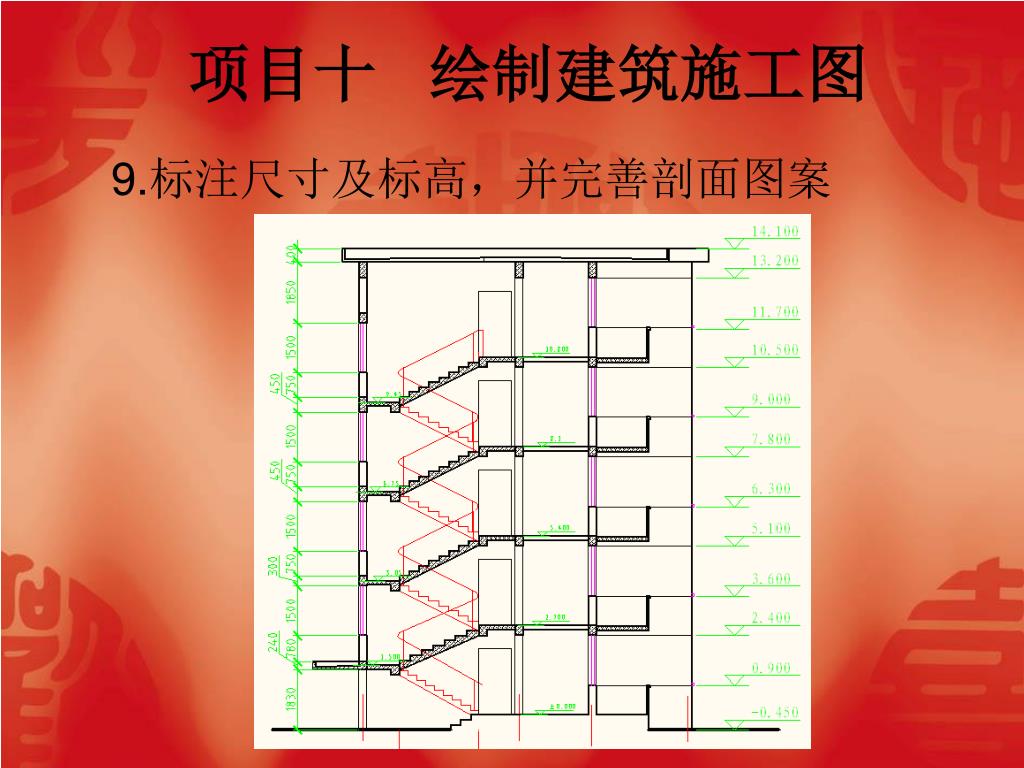

31. 项目十 绘制建筑施工图 9.标注尺寸及标高，并完善剖面图案
