Argo France 12 Mars 2004 S Pouliquen & Coriolis team

1. Argo France 12 Mars 2004S Pouliquen & Coriolis team

2. The Argo Data System Data collection and certification Prepare data for distribution Data sent ashore in hours Information about Argo Long term archive Here is the master copy of the data Regional analyses

3. Functions - - - - - Delayed mode QC - Interface with DACs PI - - DAC - - - Data collection - Real Time QC - Interface with PIs - National Distribution - Archive UnderPIControl Provide a unique access both in Real Time andDelayed mode to all the Argo data processed by the DACs GDAC - Delayed mode QC at Basin Level- Elaboration of Products RDAC Data from Instruments

4. Fonction Dac • 177 flotteurs ARGO actifs traités par Coriolis sur 284 flotteurs déployés ; Plus de 6000 nouveaux profils par an

5. Real time

6. Real Time 3131 nouveaux profils arrivant aux Gdacs du 26th Janvier au 26th Février de plus de 1000 flotteurs

7. Argo data quality control elements * All data can be obtained from the two Argo Global Data Assembly Centres: Coriolis at IFREMER, and USGODAE at Monterey. Real-time (RT) data stream Function: Apply agreed RT QC tests to float data. Assign quality flags. Users: Operational centres, data assimilation, researchers needing timely data. Timeframe: 24-48 hrs after transmission. Who/Where: Perform by National Data Assembly Centres. Data from floats Delayed-mode (DM) data stream Function: Apply accepted DM procedures to float data. Provide statistically justified corrections using accepted methods. Provide feedback to RT system. Users: All needing adjusted data with error estimates. Timeframe: 6-12 months after transmission. Who/Where: Perform by PIs with DM Agencies or Regional Centres. Regional Analysis Function: Provide basin-wide synthesis of all float data with other available data. Users: Researchers of climate change and model validation. Timeframe: Lifespan of float. Who/Where: Perform by Regional Centres. FUTURE

8. Contrôle qualité en temps réel • Principe • Automatique permettant de diffuser sur GTS en GDAC en moins de 24h les bonnes données • Les données douteuses sont examinées par un opérateur en comparant les données précédemment acquises par ce flotteur , les climatologies et les autres données récentes disponibles. • Une fois par semaine, une analyse T/S est réalisée et les résidus d’analyse fournissent une alarme sur des données flaguées bonnes ou probablement bonnes mais qui sont non cohérentes avec les autres données • Toutes les données sont diffusées à l’utilisateur (bonnes ou mauvaises) accompagnées de flag les qualifiant. • Seules les données flaguées à 1 peuvent être utilisées les yeux fermés!!!!!! • Ne pas utiliser les données T/S quand le flag sur la position et/ou la date est indiqué comme mauvais • Les données sont disponibles sur FTP et WWW

9. Contrôle qualité en temps réel 16 tests appliqués en temps réel et automatiquement : Les données qui ne passent pas ces tests sont examinées par un opérateur • Test par rapport à des intervalles de validité : date, position, vitesse de dérive, Température, Salinité • Test de cohérence du profil : décroissance de la pression, détection de spikes, fort gradient, détection d’inversion de densité, valeur T ou S constante ou overflow, • Cohérence entre profils: détection de sauts de T ou S • Grey List: Tout profil d’un flotteur signalé dans cette liste des flotteurs suspects sera examiné par un opérateur.

10. Saut de salinité: flotteur dans la grey list Inversion de densité Exemples

11. Système d’alarme Donnée traitée par un autre DAC

12. Contrôle Qualité temps différé • Le but: fournir des corrections pour les sauts et les dérives linéaires (pente,offset) • La méthode: • Les procédures de delayed-mode QC ARGO reposent sur des méthodes statistiques pour détecter des dérives artificielles dans les mesures de salinité acquises par les flotteurs par comparaison à des données CTD et des données historiques . Cependant comme l’océan varie dans le temps et dans l’espace la correction est fournie avec l’estimation de son erreur statistique que l’utilisateur doit impérativement prendre en compte.. • Plus on a des CTD récentes dans la zone où évolue le flotteur meilleure est la correction proposée • Pour en savoir plus cf la présentation de Lars…

13. Contrôle Qualité temps différé • Echéancier: • Logiciel développé par PMEL pour le Pacifique et adapté par IFM/Kiel dans un premier temps pour l’Atlantique Nord dans le cadre de Gyroscope • Installation à Coriolis première quinzaine Mars 2004 • Proposition aux Pis une correction pour tous les flotteurs français traités par Coriolis avant l’été 2004 • Le rôle du PI • C’est lui qui valide les données des flotteurs qu’il a déployé • Le centre Coriolis ne fait que l’aider en mettant en œuvre des outils standards Argo • S’il a acquis des CTD lors du déploiement des flotteurs, il est fortement conseillé de fournir ces données validées au centre Coriolis pour améliorer le delayed mode QC de ses flotteurs • Après son accord la correction est appliquée dans le champ Param_Ajusted et mis à disposition aux GDACS

14. quality control flag scale

15. Aux GDACs Par ftp : ftp://ftp.ifremer.fr/ifremer/argo Format Netcdf Metadonnées, Profils, Trajectoires(info en surface et en dérive ) DACs Area Time Inventories IDs, dates and times of files listed Incoming data moved to area and time directories Select by area, by time, or use inventory to precisely select by float Users

16. Au GDAC IFREMER email: codac@ifremer.Fr By httphttp://www.coriolis.eu.org Select by: Ocean and ID Project Map • Area, time, variables, metadata Get: maps / tracks profiles, T-S, q overlays waterfalls sections • Download profiles, trajectories for floats selected in netCDF or ASCII

17. Valorisation Scientifique • Via le site WWW rubrique Produits et Applications: • Océanographie opérationnelle • Validation de données • Circulation océanique • analyses et climatologies… • Soutien aux campagnes • Alimentés par les scientifiques qui utilisent les données Argo et/ou Coriolis via des résumés de leurs travaux/ mise en ligne de posters/ références bibliographiques • Mise en opérationnel de produits développés par les équipes scientifiques : ex les analyses hebdomadaire T/S sur l’Atlantique • C’est la vitrine qui aide à l’obtention de nouveaux crédits pour l’achat de flotteurs et le financement d’études.

18. Un puzzle qui se construit brique par brique Mesures Navires Argo Bouées de surface Mouillages

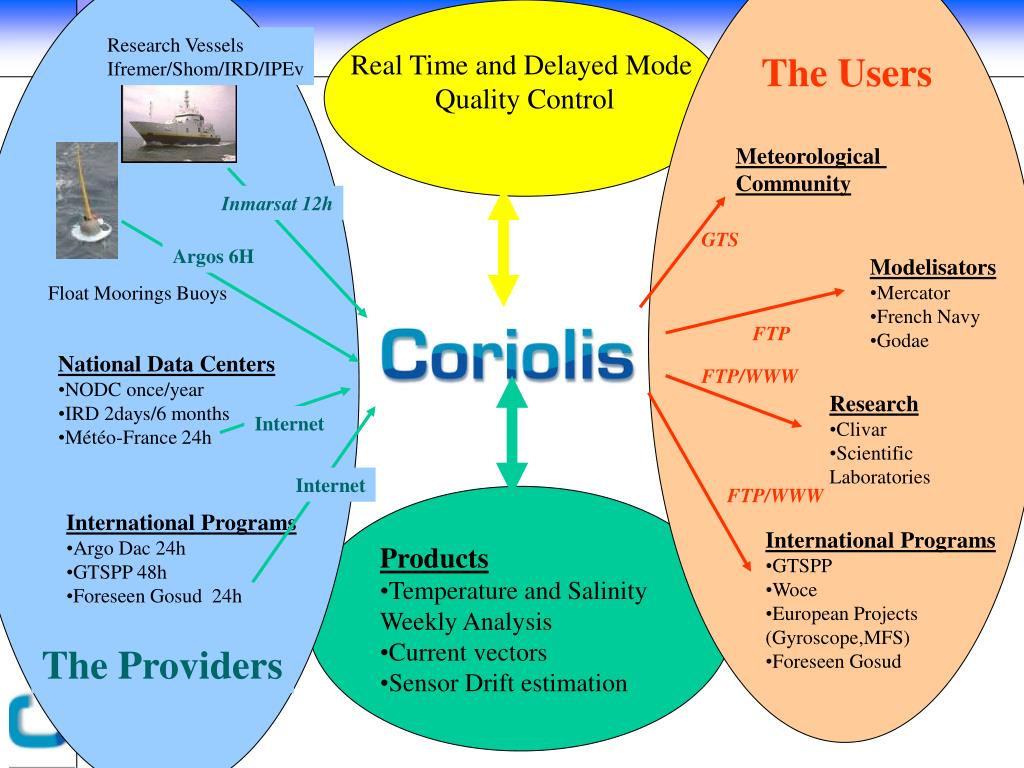

19. Research Vessels Ifremer/Shom/IRD/IPEv Real Time and Delayed Mode Quality Control The Users Meteorological Community Inmarsat 12h Argos 6H GTS Float Moorings Buoys Modelisators • Mercator • French Navy • Godae National Data Centers • NODC once/year • IRD 2days/6 months • Météo-France 24h FTP FTP/WWW Internet Research • Clivar • Scientific Laboratories Internet International Programs • Argo Dac 24h • GTSPP 48h • Foreseen Gosud 24h FTP/WWW Products • Temperature and Salinity Weekly Analysis • Current vectors • Sensor Drift estimation International Programs • GTSPP • Woce • European Projects(Gyroscope,MFS) • Foreseen Gosud The Providers

20. Le but de Coriolis est de mettre en place les moyens pour fournir les données in-situ aux modèles de circulation océanique et à la communauté scientifique. Pour ce faire il doitcoordonner l’acquisition,la validation et la diffusion en temps réel et en temps différé de mesures in-situ relatives à l’océan mondial. • Intégrer les moyens nationaux de mesures à la mer • Composante Mesures Navires • Composante Déploiement • Diffuser ces données en temps réel et temps différé • Composante Centre de Données • Posséder l’expertise pour répondre au mieux aux besoins de l’océanographie opérationnelle • Composantes transversales Science Projet et Instrumentation • Signature de la convention Inter-Organismes Coriolis mi 2003

21. A moyen terme • Extension des services au niveau européen via Mersea dont il est le portail de données in-situ • Extension à de nouveaux paramètres suivant les besoins des modèles et l’intégration de nouveaux réseaux comme les mouillages • Renforcement du caractère international en jouant le rôle de GDAC pour Gosud (Global Ocean surface underway data) et OceanSITES ( données de mouillages)

22. Data and Information Access Information on Argo http://argo.jcommops.org/ Data from GDACs http://usgodae1.fnmoc.navy.mil/argo/argo.html http://www.ifremer.fr/coriolis/cdc/ Global Argo Data Repository http://www.nodc.noaa.gov/argo
