  1. Infosessie ENERGIE monitoring Patrick Hacour e-ster www.e-ster.be 21 juni 2012

  2. Even voorstellen • Missie: • To support companies in making the transition to a futureproofedenergyuse at the lowestcosts • Doelgroep: • Gebouwen • Industrie • Fase • Ontwerp • Uitbating

  3. Energiemonitoring • Wat is energiemonitoring: • Systematisch verzamelen en analyseren van energiegegevens • Nut: • Losstaand: geen (Generate More Paper) • Binnen een globaal energiebeheer: • 10 tot 15% reductie van de energiefactuur ZONDER INVESTERING • 25 tot 40% besparing op energie op langere termijn

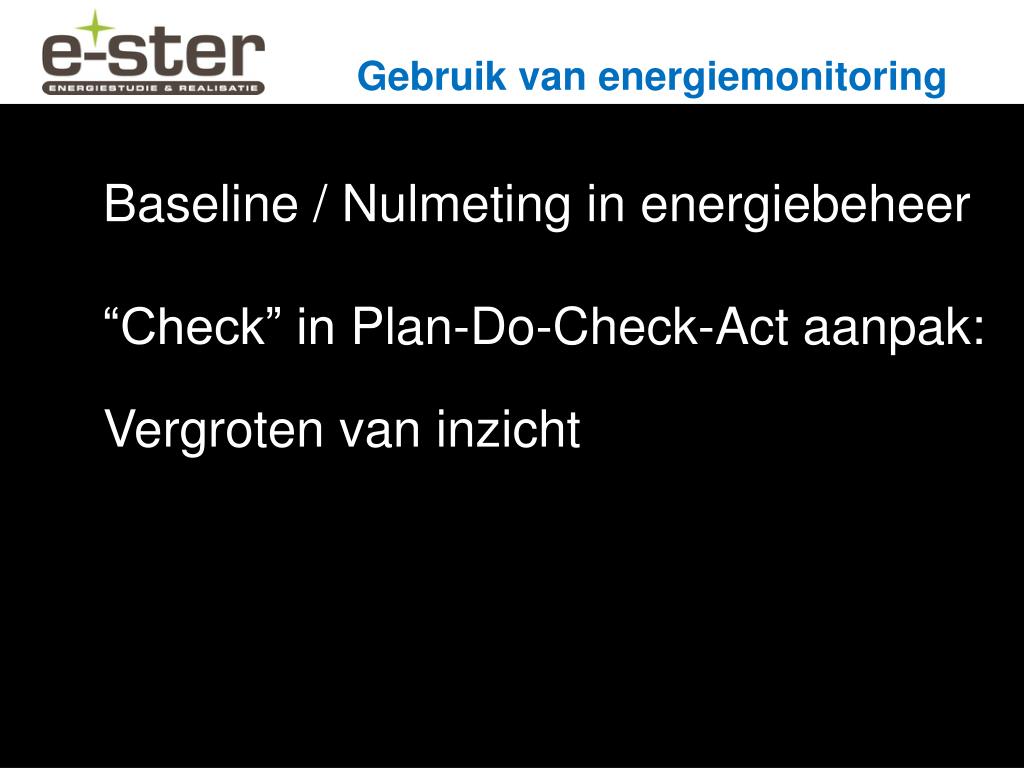

  4. Gebruik van energiemonitoring • Baseline / Nulmeting in energiebeheer • “Check” in Plan-Do-Check-Act aanpak: • Vergroten van inzicht

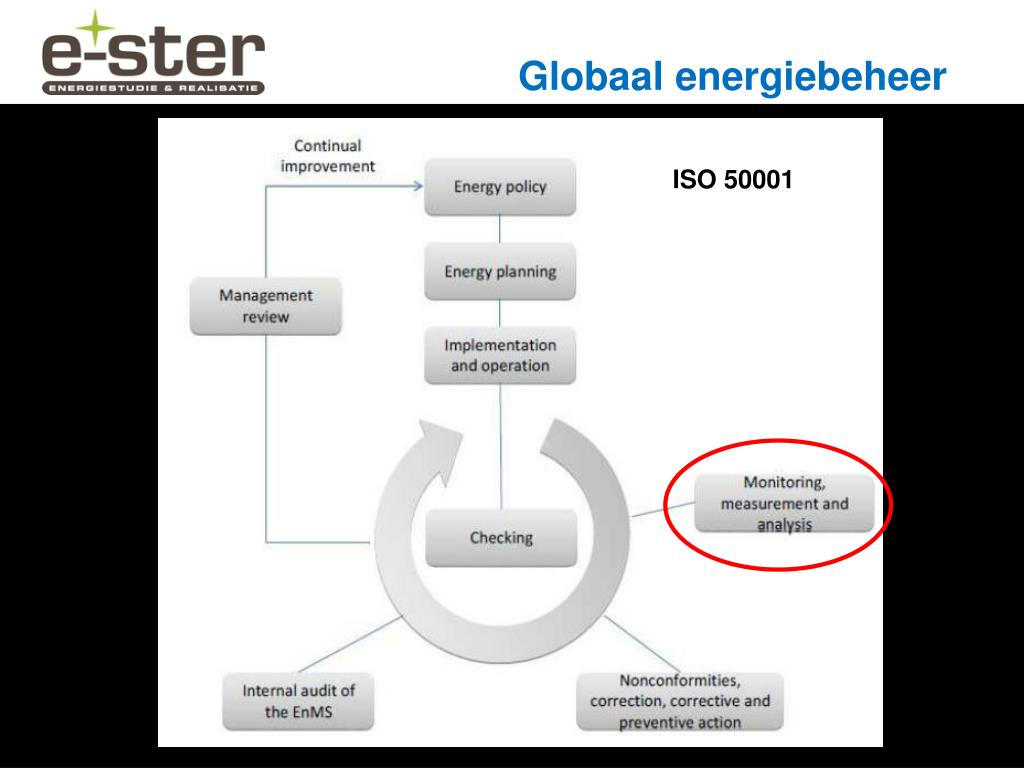

  5. Globaal energiebeheer ISO 50001

  6. Praktische aspecten van energiemonitoring

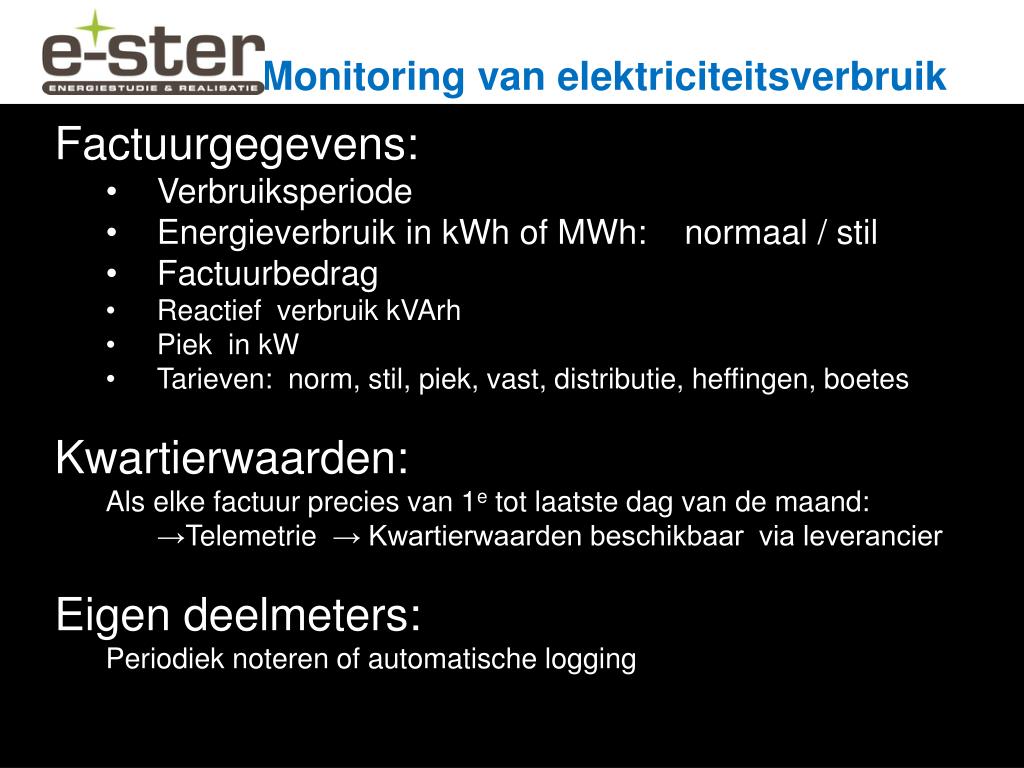

  7. Monitoring van elektriciteitsverbruik • Factuurgegevens: • Verbruiksperiode • Energieverbruik in kWh of MWh: normaal / stil • Factuurbedrag • Reactief verbruik kVArh • Piek in kW • Tarieven: norm, stil, piek, vast, distributie, heffingen, boetes • Kwartierwaarden: • Als elke factuur precies van 1e tot laatste dag van de maand: • →Telemetrie → Kwartierwaarden beschikbaar via leverancier • Eigen deelmeters: • Periodiek noteren of automatische logging

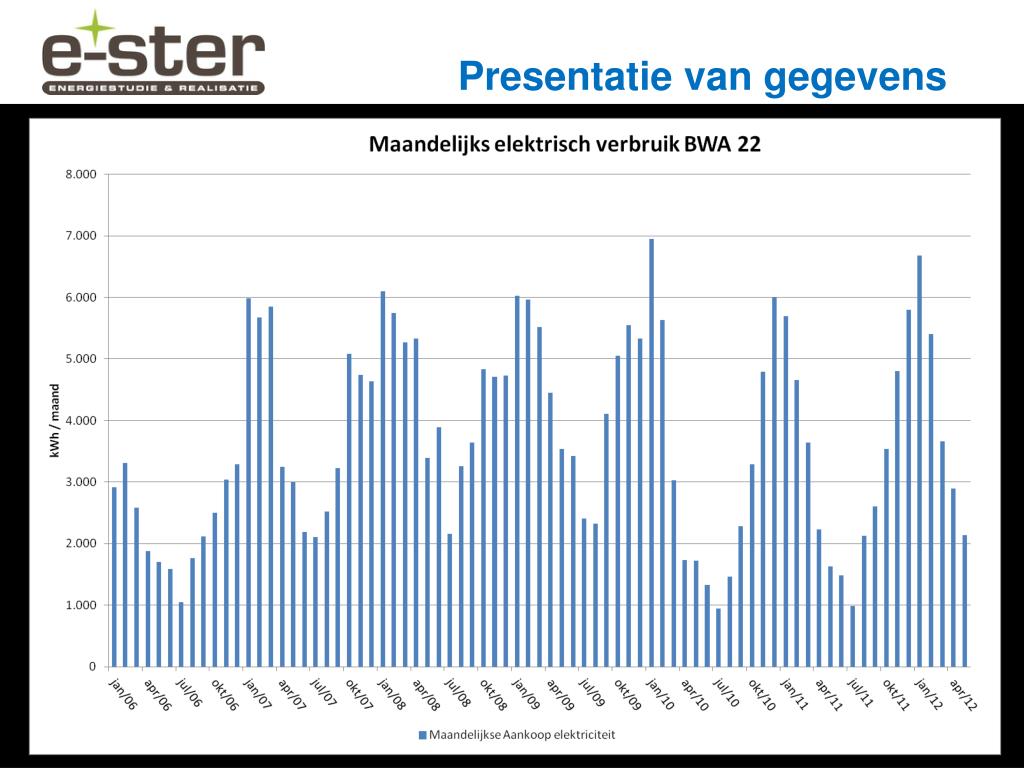

  8. Presentatie van gegevens

  9. Presentatie van gegevens

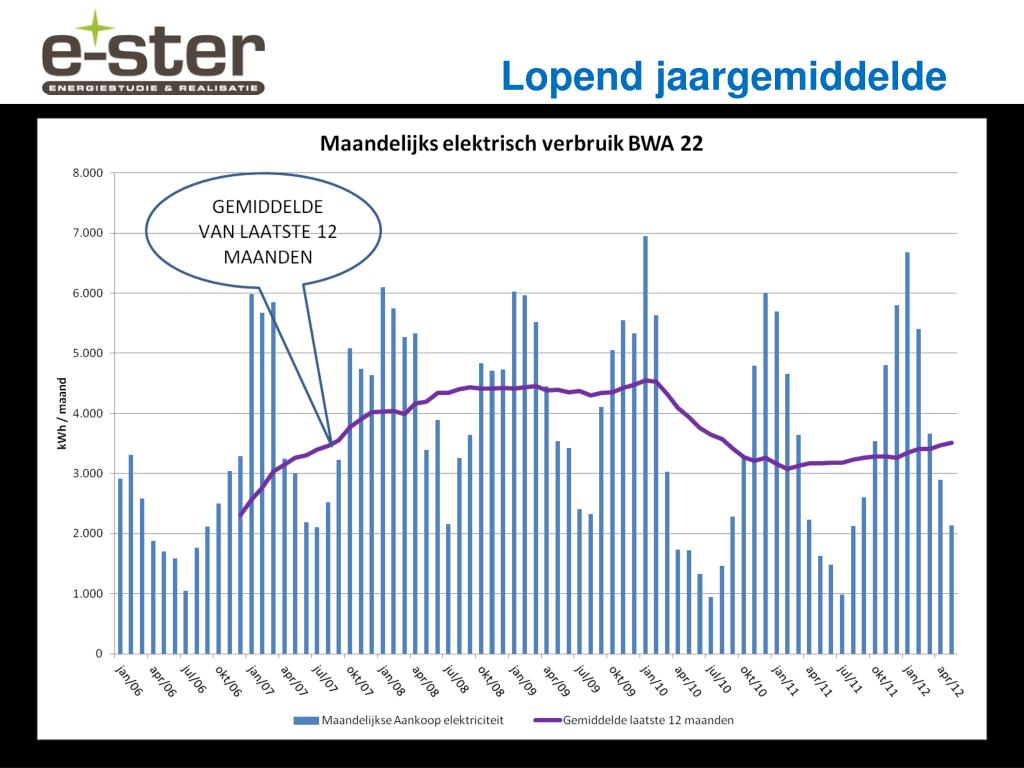

  10. Lopend jaargemiddelde

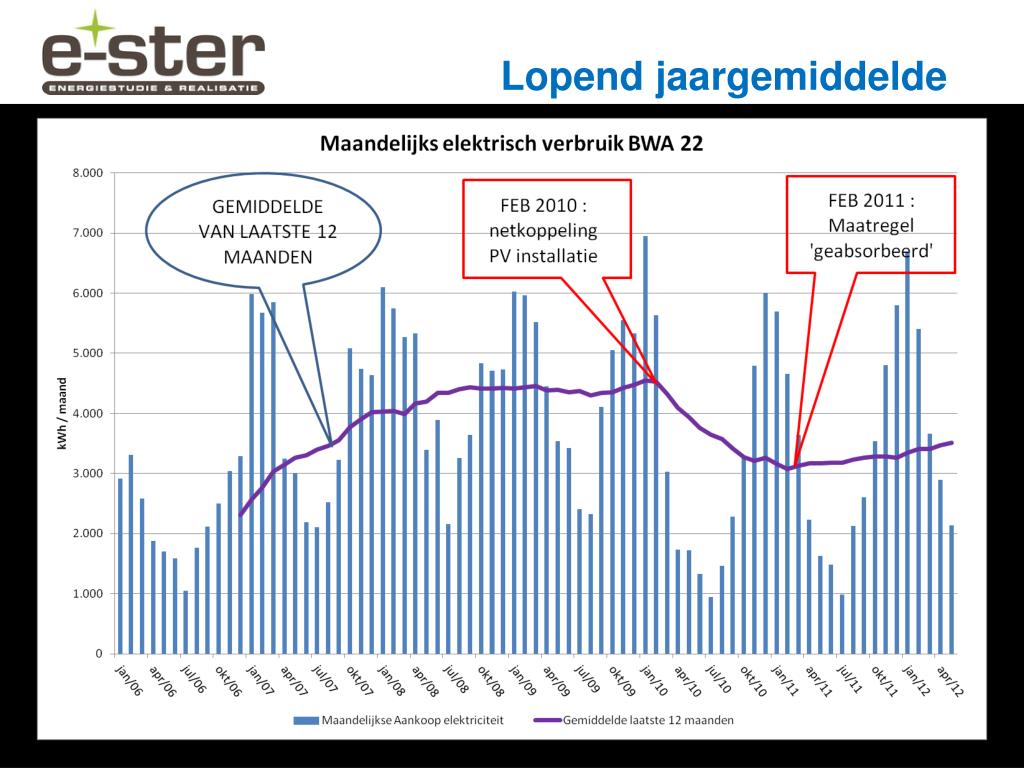

  11. Lopend jaargemiddelde

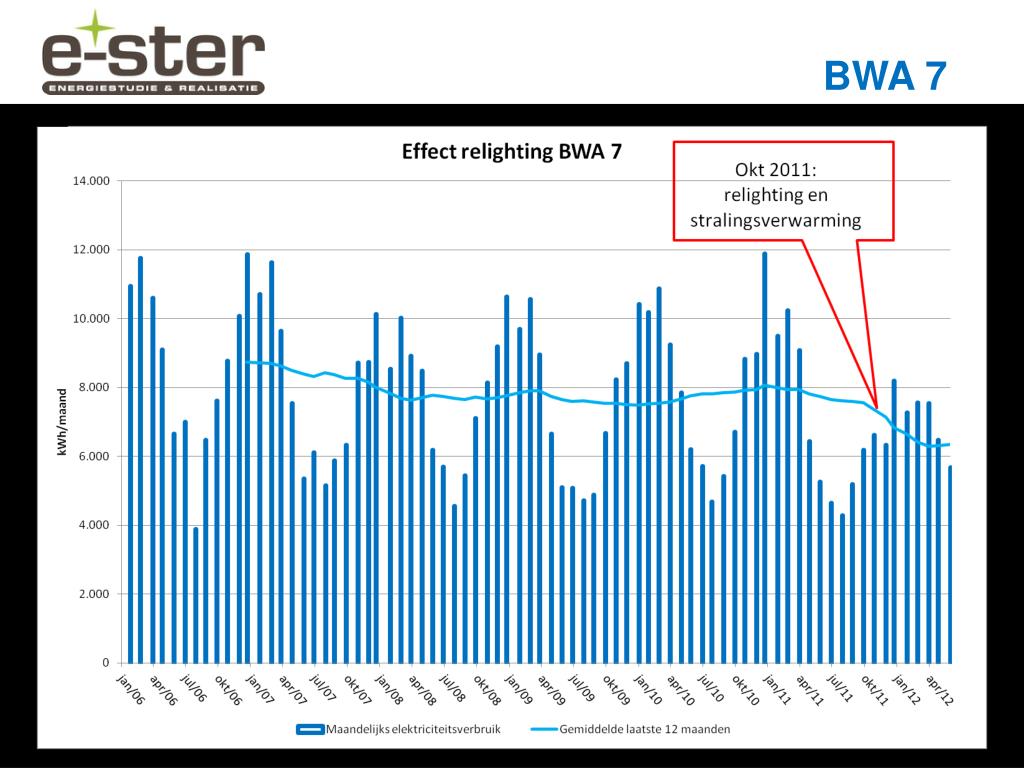

  12. BWA 7

  13. BWA 7

  14. KMO in de Kempen

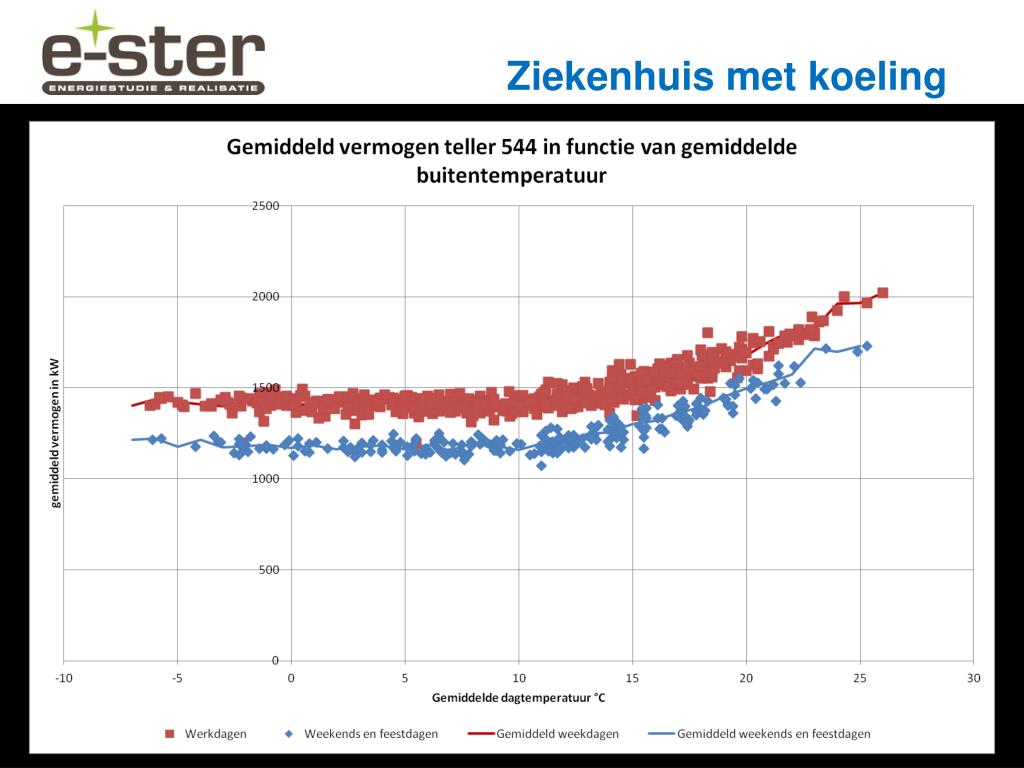

  15. Ziekenhuis met koeling

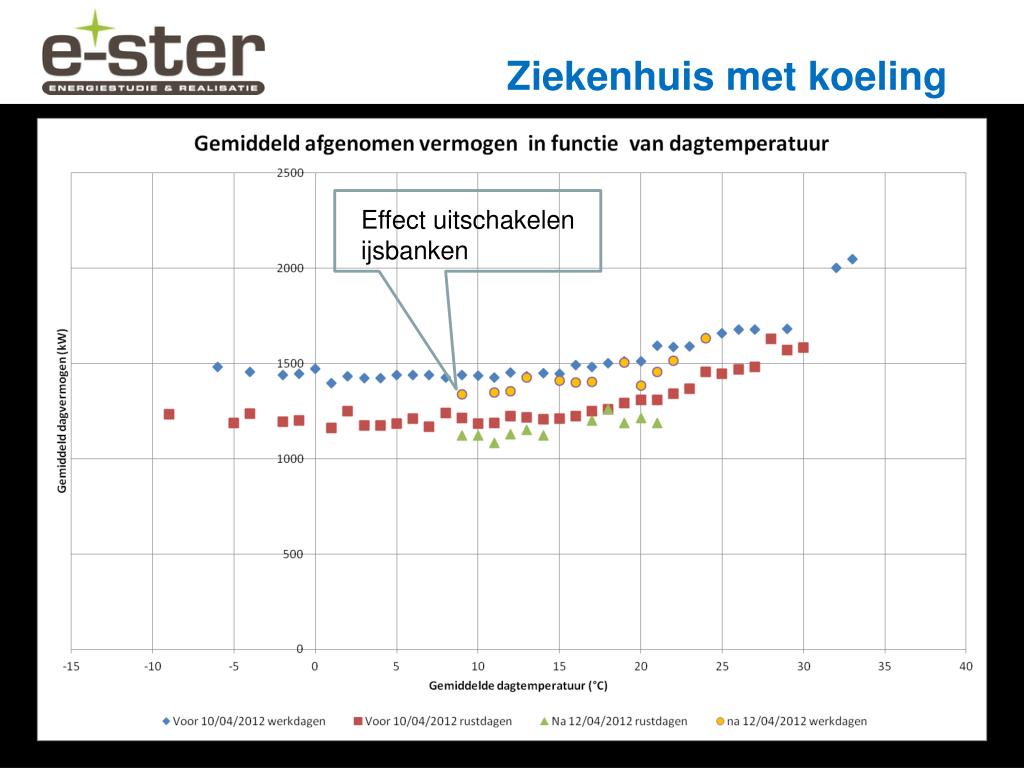

  16. Ziekenhuis met koeling Effect uitschakelen ijsbanken

  17. Kunststofverwerker

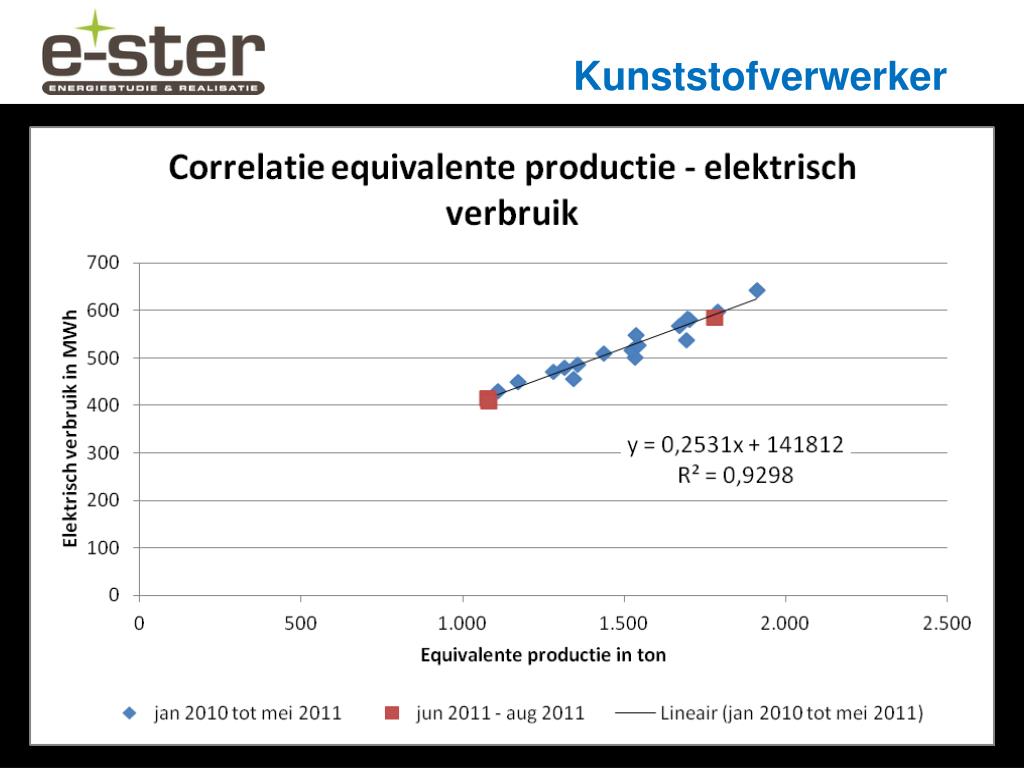

  18. Kunststofverwerker

  19. Kwartiergemiddelden over 24 uur 16:00 Heftrucks, Ovens 7:30-16:00 Productiemachines, Verlichting 17:15 Einde bedienden 6:00 1e Verlichting 5:30 Ingietlijn, Perslucht- compressor 4:30 Branders CV

  20. Monitoring van gasverbruik • Factuurgegevens: • Verbruiksperiode • Energieverbruik in kWh of MWh: • Factuurbedrag • Aantal m³, stookwaarde, tariefparameters • Eigen ‘tussenmetingen’ in m³: • Omrekenen naar kWh via stookwaarde • Voor en na verlofperiodes • Tijdens extreme koudeperiodes • Opstellen van een dagprofiel

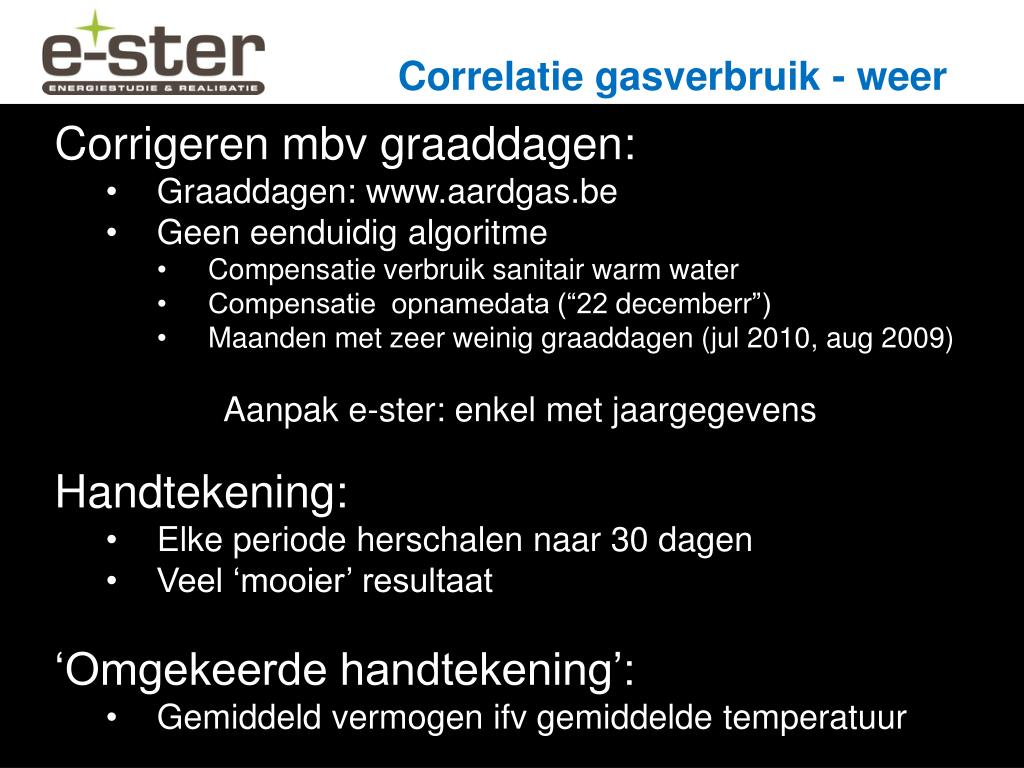

  21. Correlatie gasverbruik - weer • Corrigeren mbv graaddagen: • Graaddagen: www.aardgas.be • Geen eenduidig algoritme • Compensatie verbruik sanitair warm water • Compensatie opnamedata (“22 decemberr”) • Maanden met zeer weinig graaddagen (jul 2010, aug 2009) • Aanpak e-ster: enkel met jaargegevens • Handtekening: • Elke periode herschalen naar 30 dagen • Veel ‘mooier’ resultaat • ‘Omgekeerde handtekening’: • Gemiddeld vermogen ifv gemiddelde temperatuur

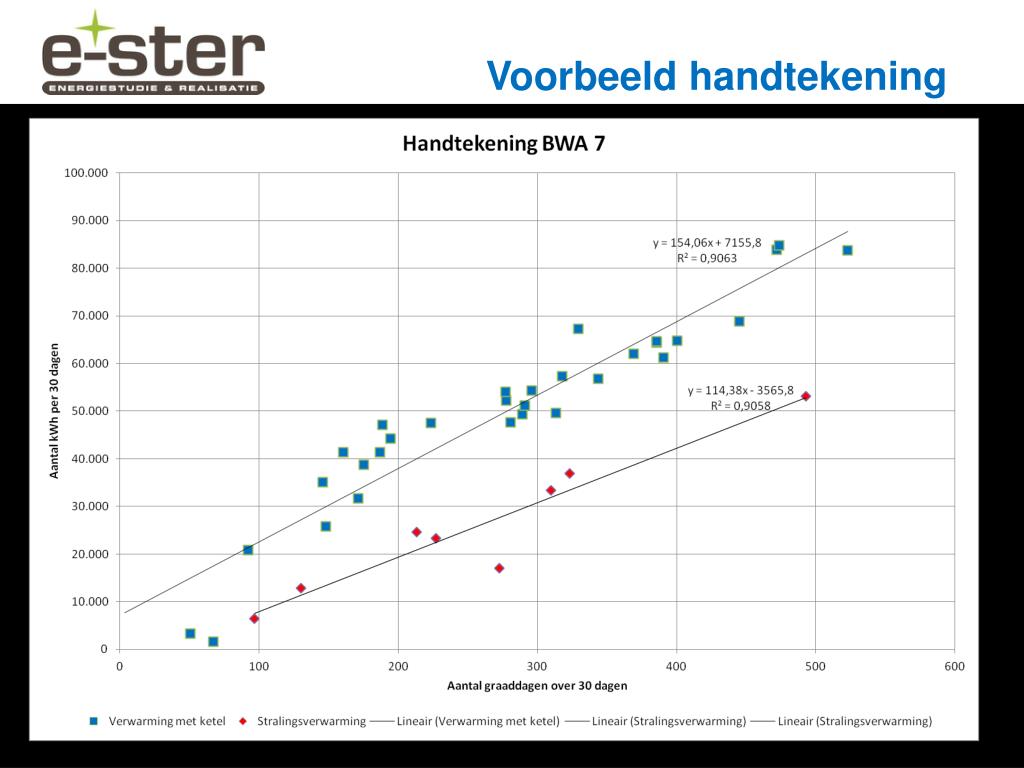

  22. Voorbeeld handtekening

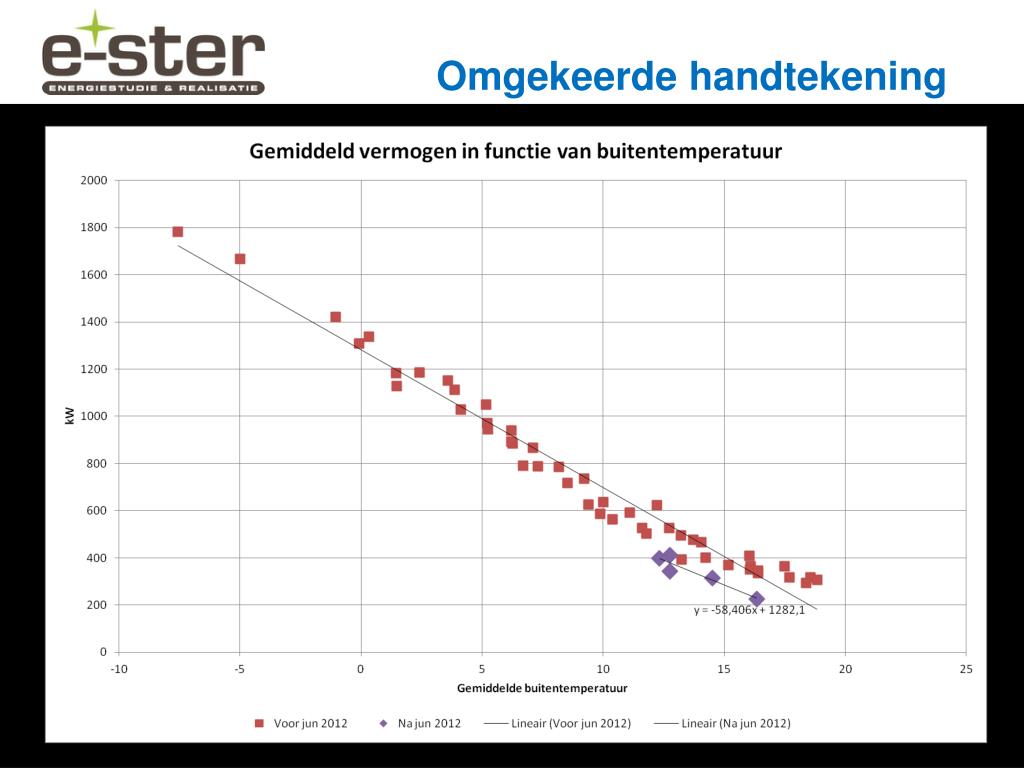

  23. Omgekeerde handtekening

  24. Monitoring van stookolieverbruik • Factuurgegevens: • Datum levering • Aantal liters • Factuurbedrag • Niveaumetingen / peilstokmetingen: • Beperkte nauwkeurigheid • Beter dan niets

  25. Omgekeerde handtekening

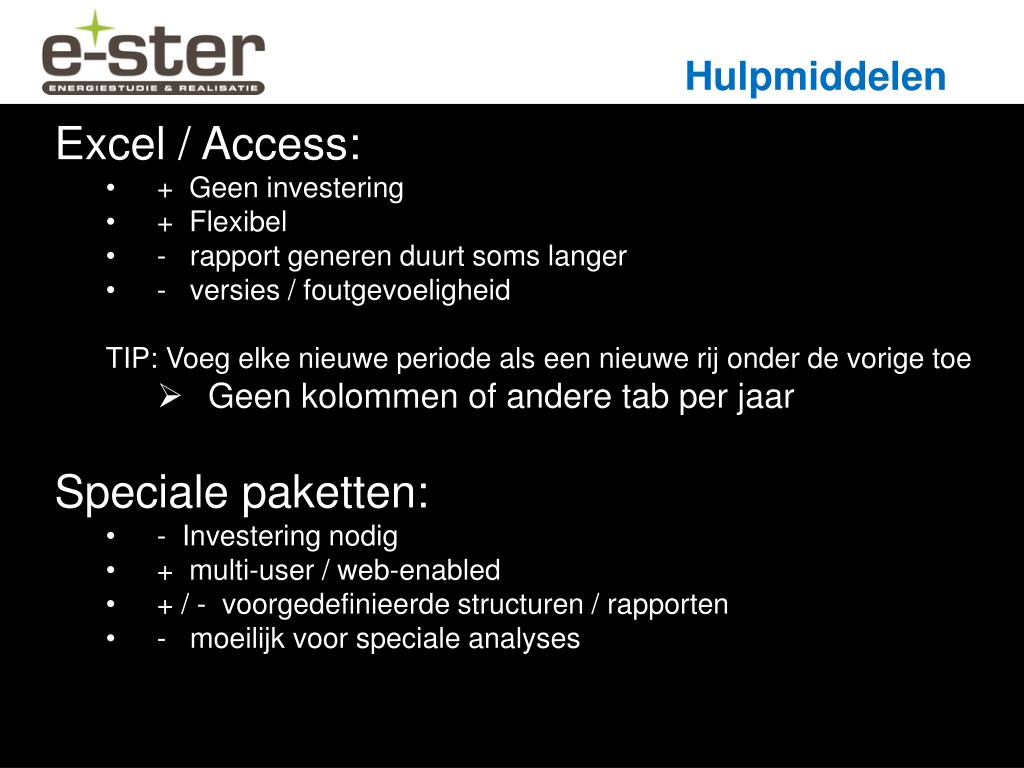

  26. Hulpmiddelen • Excel / Access: • + Geen investering • + Flexibel • - rapport generen duurt soms langer • - versies / foutgevoeligheid • TIP: Voeg elke nieuwe periode als een nieuwe rij onder de vorige toe • Geen kolommen of andere tab per jaar • Speciale paketten: • - Investering nodig • + multi-user / web-enabled • + / - voorgedefinieerde structuren / rapporten • - moeilijk voor speciale analyses

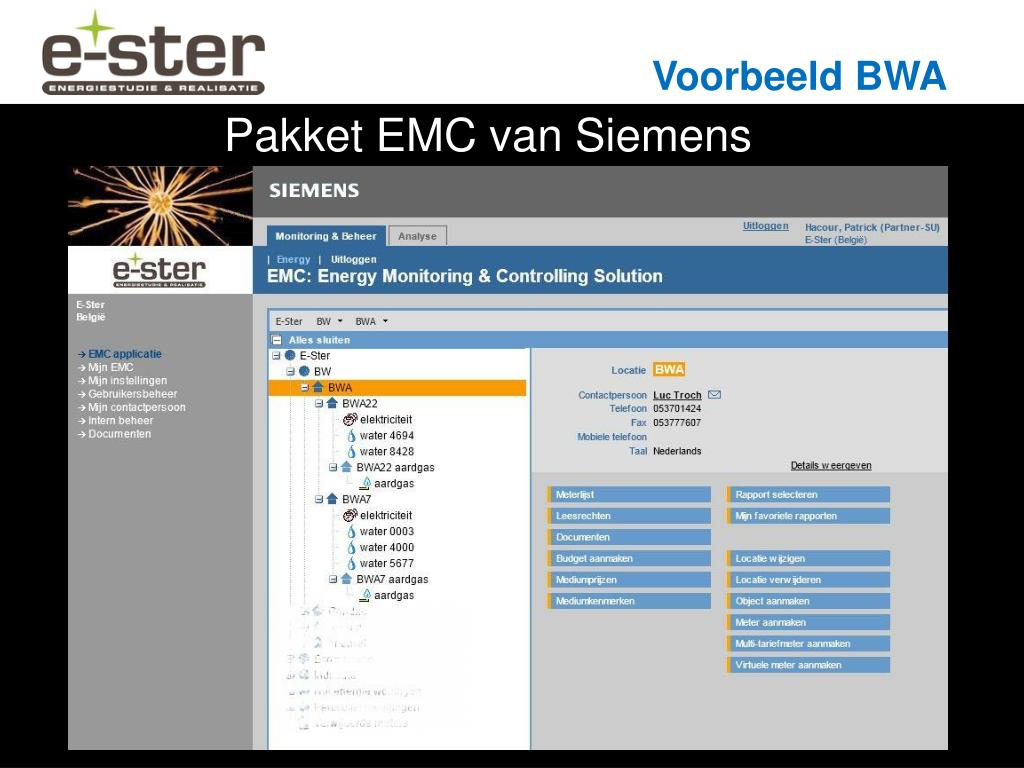

  27. Voorbeeld BWA Pakket EMC van Siemens

  28. Conclusie • Monitoring is zeer nuttig • Creëert inzicht • Signaleert anomalieën • Laat toe om resultaten te evalueren • Energiebeheer omvat meer: • Plan – do – check – act • Zorg dat de monitoring niet te veel van de middelen (tijd) consumeert. • Middelen voorzien ifv energiebudget: • € 25’000/ jaar ≠ € 250’000/jaar ≠ >€ 1’000’000 / jaar

  29. Succes Patrick Hacour e-ster patrickhacour@e-ster.be www.e-ster.be 32 (0) 9 245 25 08
