  1. Kapitel 7: Programmierbare Logik und VLSI

  2. Übersicht • Einführung • Aufbau eines PLAs • Programmierung von PLAs • Anwendungen von PLAs: ROMs und Mikroprogrammierung • Klassifikation von Logik-Designs • Einführung in VHDL • VLSI-Schaltungen: Technologie und deren Grenzen

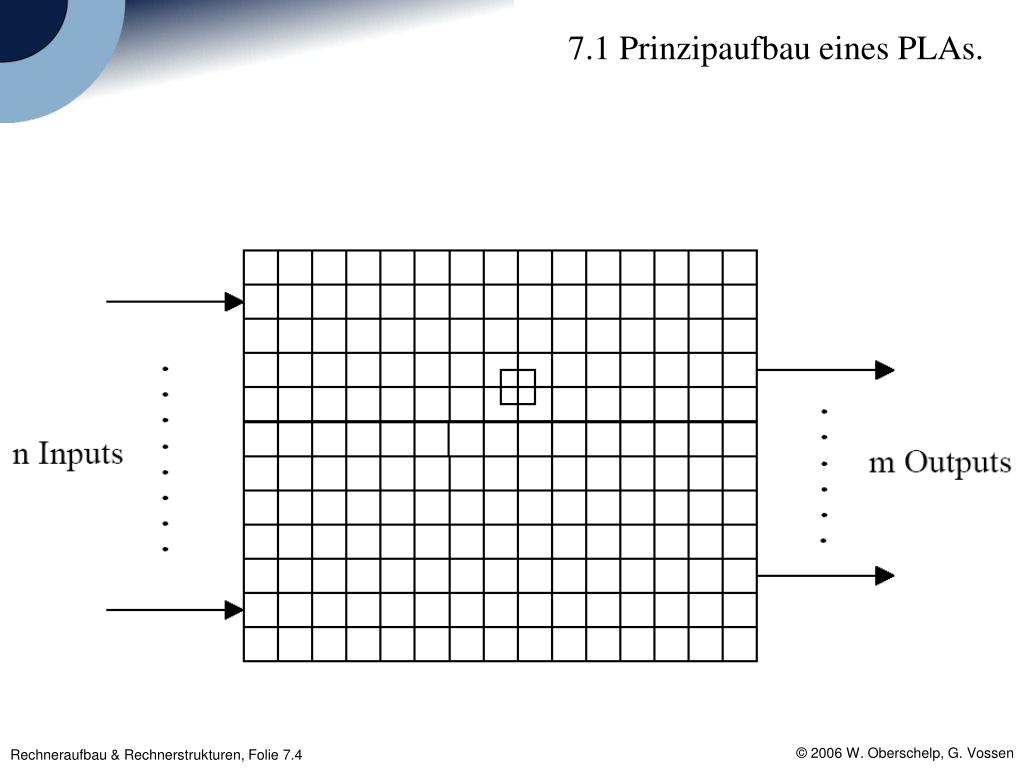

  3. 7.1 Prinzipaufbau eines PLAs.

  4. 7.2 „Gitterpunkt“ eines PLAs.

  5. 7.3 Bausteintypen eines PLAs.

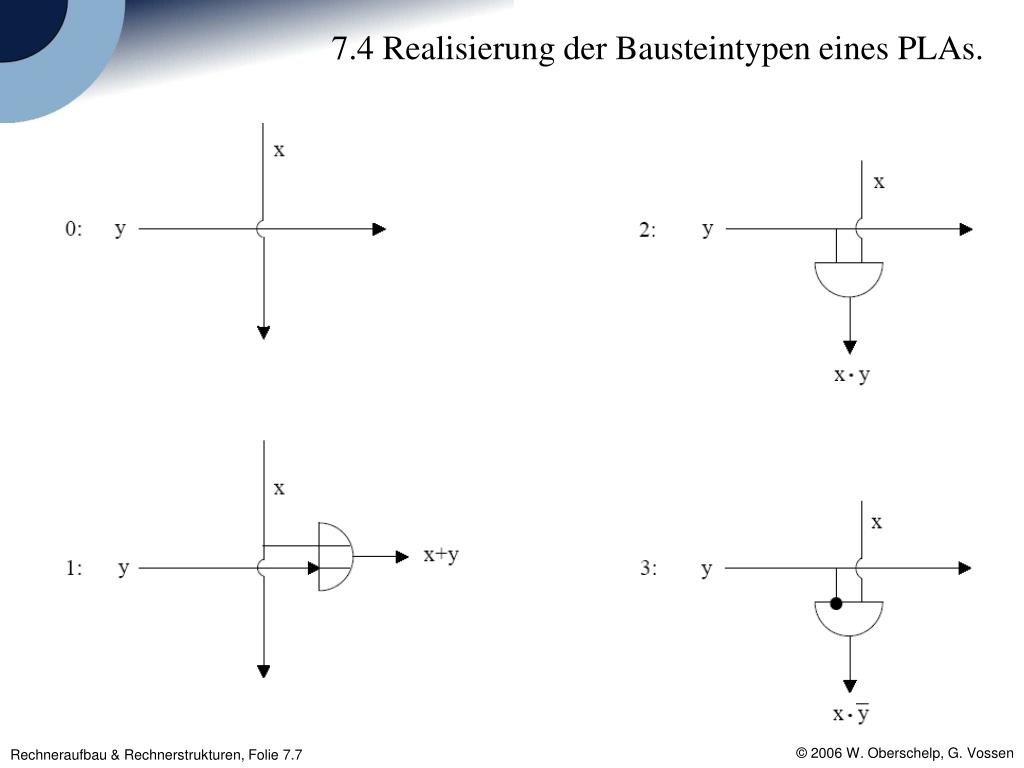

  6. 7.4 Realisierung der Bausteintypen eines PLAs.

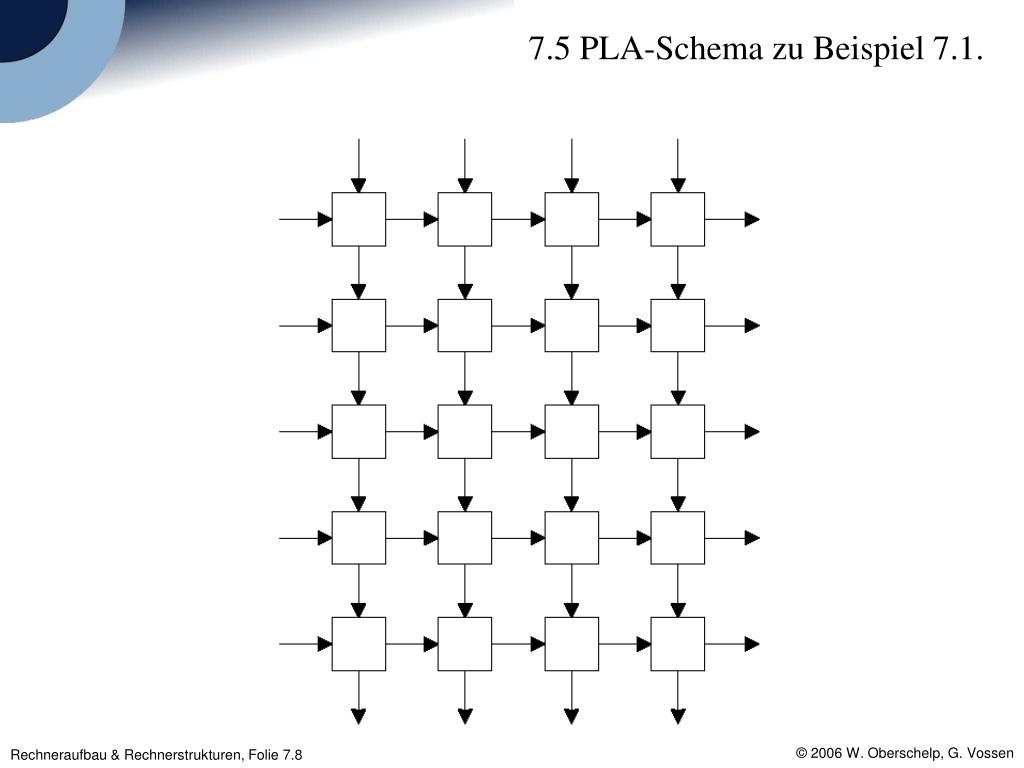

  7. 7.5 PLA-Schema zu Beispiel 7.1.

  8. 7.6 Interne Realisierung des PLA zu Beispiel 7.1.

  9. 7.7 Logischer Aufbau eines PLAs.

  10. 7.8 PLA-Baustein mit Zuleitungen.

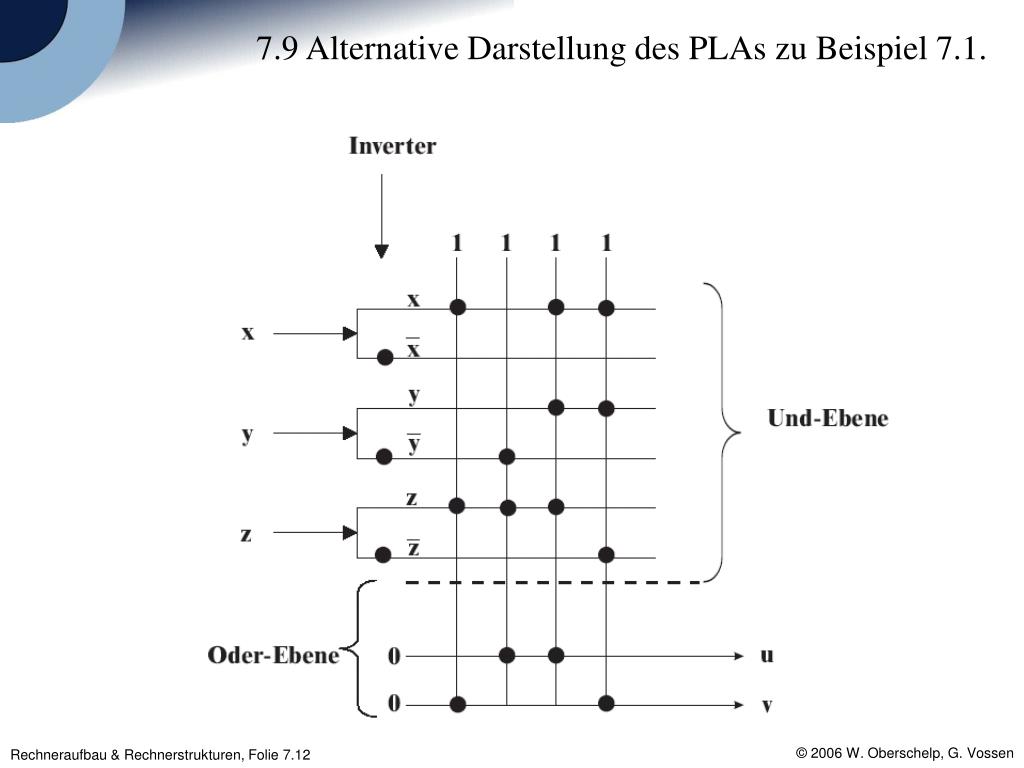

  11. 7.9 Alternative Darstellung des PLAs zu Beispiel 7.1.

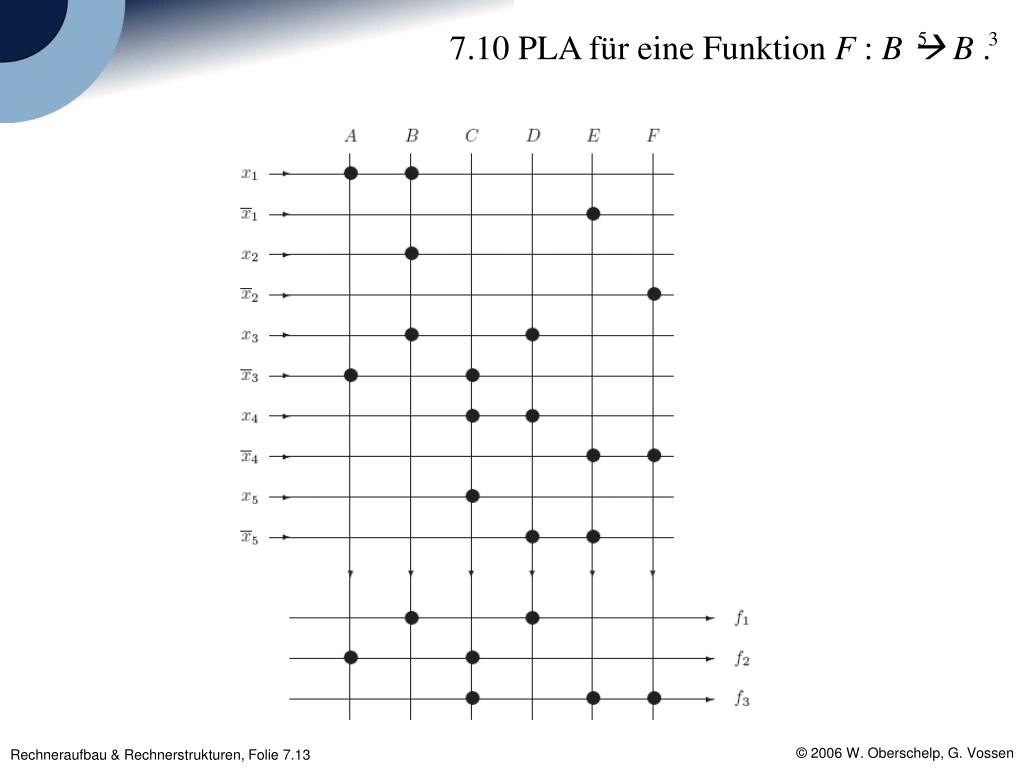

  12. 7.10 PLA für eine Funktion F : B B . 5 3

  13. 7.11 Beispiel eines Read-Only Memory (ROM).

  14. 7.12 Auswahl einer Adresse (hier: 5) in einem ROM.

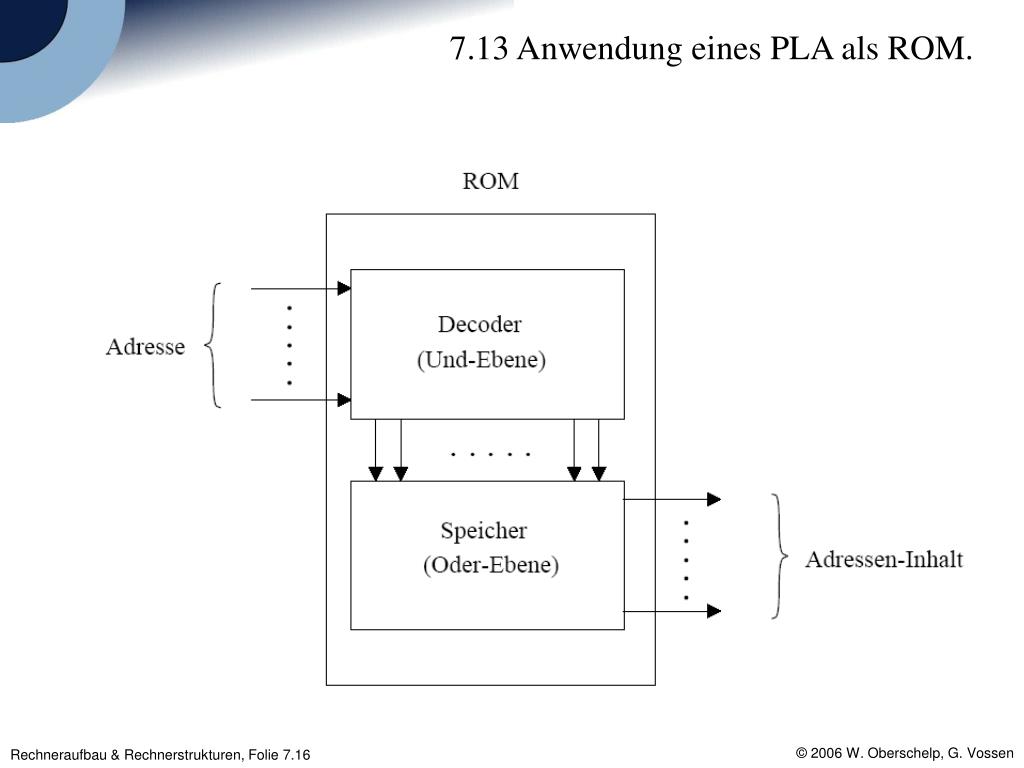

  15. 7.13 Anwendung eines PLA als ROM.

  16. 7.14 Realisierung eines Schaltwerks durch ein PLA.

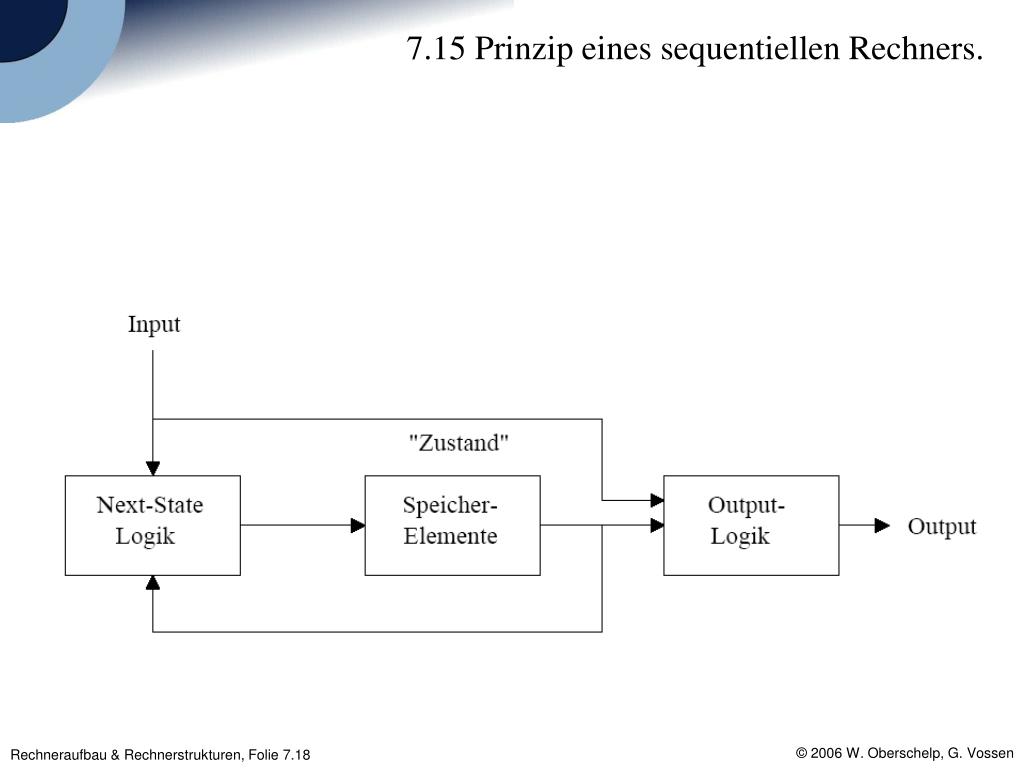

  17. 7.15 Prinzip eines sequentiellen Rechners.

  18. 7.16 PLA zu Beispiel 7.3.

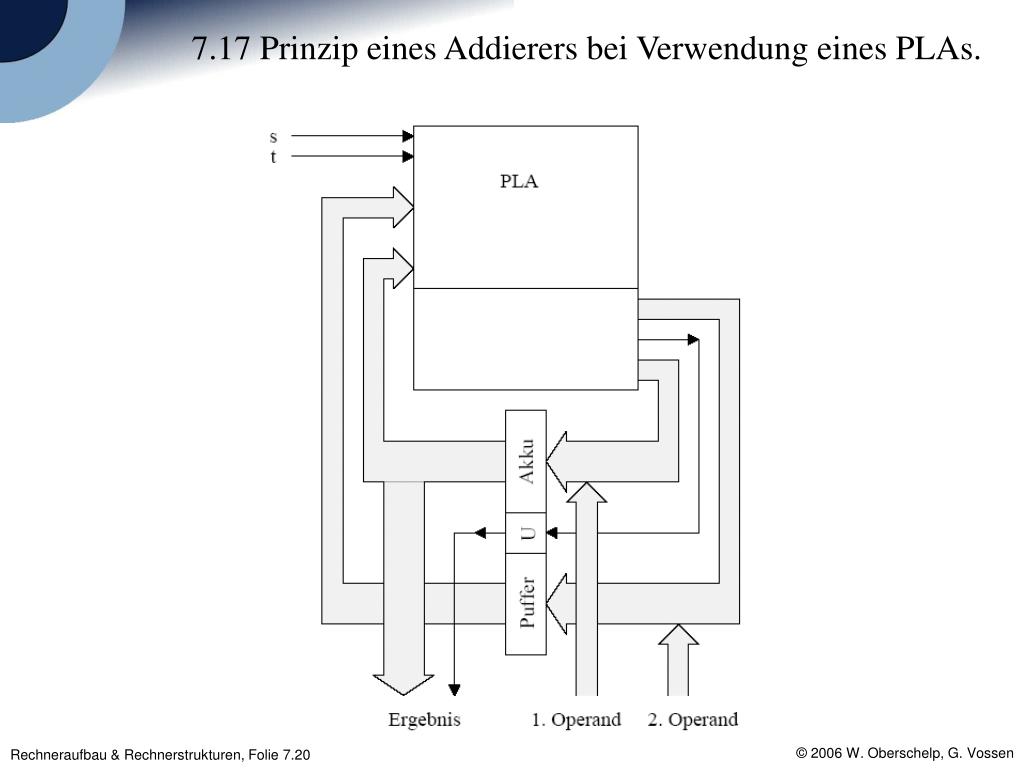

  19. 7.17 Prinzip eines Addierers bei Verwendung eines PLAs.

  20. Beispiel eines PAL

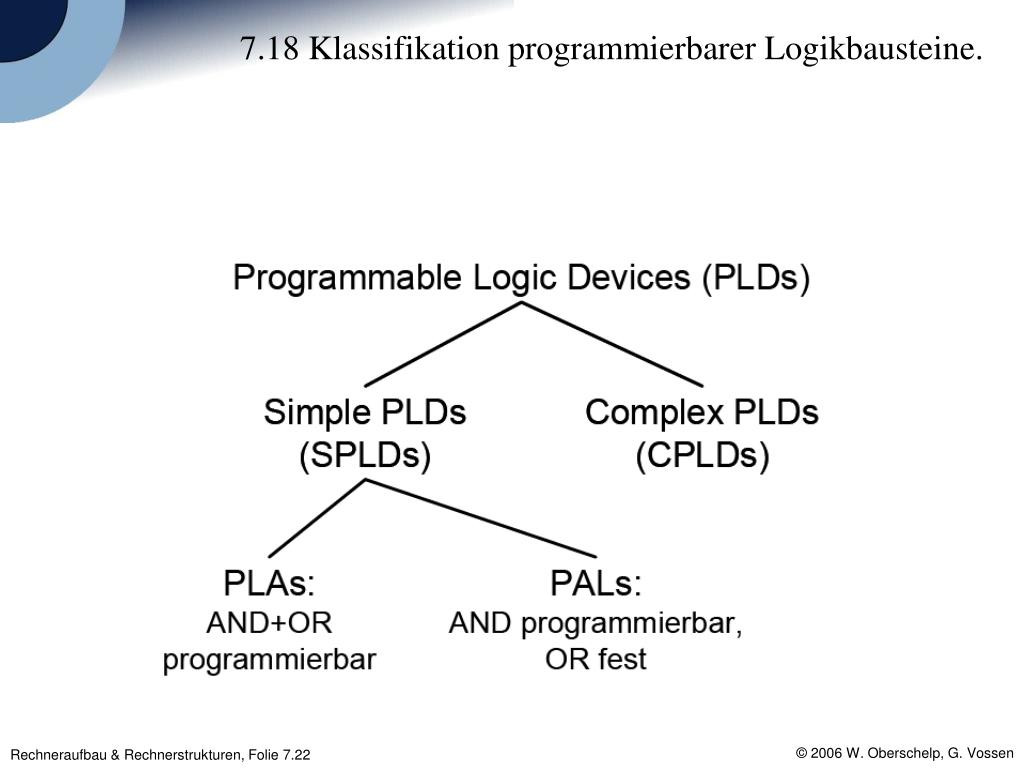

  21. 7.18 Klassifikation programmierbarer Logikbausteine.

  22. 7.19 Prinzipschaltbild eines CPLD.

  23. 7.20 Struktur der Altera MAX 7032, 7064, 7096 CPLDs.

  24. . . . . . . . . . . . . ... Basiszellen . . . I/O-Blöcke 7.21 Prinzipielle FPGA-Struktur.

  25. . . . . . . 7.22 Prinzip der FPGA-Verbindungsstruktur.

  26. 7.23 4-Bit-Register reg4 in schematischer Darstellung für VHDL.

  27. bit0 d0 q0 bit1 d1 q1 bit2 d2 q2 bit3 q3 d3 d_ff d_ff d_ff d_ff q q q q d d d d gate and2 clk clk clk clk y a en b clk 7.24 Komposition des 4-Bit-Registers aus elementaren Bausteinen.

  28. 7.25 Die Schnittstelle eines Chips: zur Unterscheidung von Ports, Pads und Pins.
