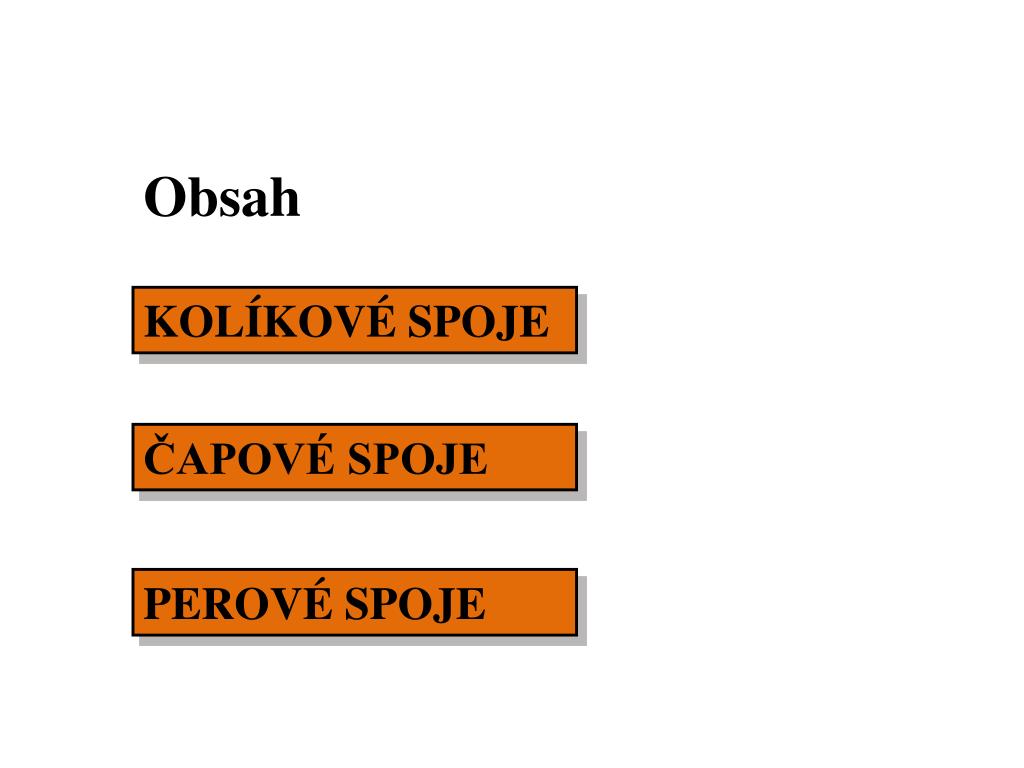

1. Obsah KOLÍKOVÉ SPOJE ČAPOVÉ SPOJE PEROVÉ SPOJE

2. KOLÍKOVÉ SPOJE Použitie kolíkov: • spájanie dvoch a viacerých častí • poistenie presnej vzájomnej polohy spojovaných častí • poistenie vzájomnej polohy častí pri pohybe jednej z nich

3. Druhy kolíkov kužeľové valcové hladké ryhované f – kužeľový hladký kolík g – kužeľový kolík s vonkajším závitom h - kužeľový kolík s vnútorným závitom j – kužeľový kolík s hlavou a – valcový kolík na roznitovanie b – valcový kolík na bežné zakolíkovanie c – lícovaný valcový kolík d – valcový kolík s koncami na roznitovanie e – pružný valcový kolík k, l, m - ryhované valcové kolíky

4. Príklady použitia kolíkov: Obsah

5. ČAPOVÉ SPOJE • Spojovacie čapy: • plnia rovnakú funkciu ako kolíky, • prenášajú väčšie silové zaťaženia, napr. kĺbové spojenie ťahadla a vidlice

6. NORMALIZOVANÉ ČAPY • s hlavou • bez hlavy

7. NENORMALIZOVANÉ ČAPY

8. Poistenie čapových spojov Obsah

9. PEROVÉ SPOJE TESNÉ PERO neumožňuje axiálny posuv na hriadeli. Pero je tesne nasunuté v drážke hriadeľa aj náboja. Musí sa poistiť proti osovému posuvu.

10. PEROVÉ SPOJE VÝMENNÉ PERO Umožňuje axiálny pohyb náboja. Upevňujú sa jednou alebo dvomi skrutkami. Vyrábajú sa pre hriadele od 22 mm.

11. PEROVÉ SPOJE WOODRUFFOVE PERO má polkruhový prierez, hĺbka drážky pre pero je veľká, čím sa zoslabuje nosný prierez.

12. Rozdiel medzi klinom a perom • Sú tvarovo podobné ako vsadené kliny, nemajú úkos, súčiastky po hriadeli sa môžu posúvať. • Nevzniká výstredné uloženie ako pri klinovom spoji. • Používa sa tam, kde sa vyžaduje presná súosovosť. • Boky pera lícujú v drážke náboja a tak prenášajú krútiaci moment. Medzi hornou plochou pera a drážky v náboji je hlavová vôľa.

13. PEROVÉ SPOJE SPOJENIE DRÁŽKOVÝM HRIADEĽOM • špeciálny druh perového spoja, krútiaci moment sa prenáša prostredníctvom niekoľkých pier a drážok Obsah
