Synthetic Topiary

Synthetic Topiary. 人工合成的灌木裁剪生成 法. 1. L-System(L 系统 ). id : lc < pred > rc : cond ! succ : prob. i d: 产品标记 (Production Identifier) . lc : 左边内容. pred : 前部. rc : 右边内容. rc : 条件. succ : 后继. prob : 产生这个后继的概率. 1. L-System(L 系统 ). L-system 1: w : A(1)B(3)A(5 )

thor
Télécharger la présentation

Synthetic Topiary

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Synthetic Topiary 人工合成的灌木裁剪生成法

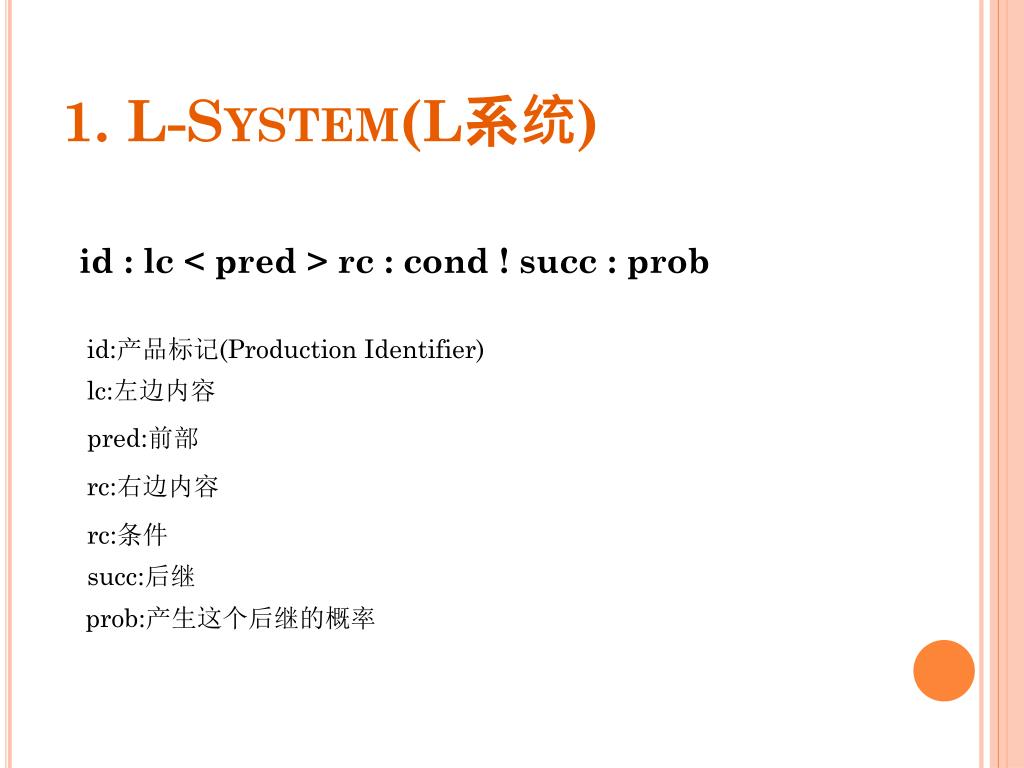

  2. 1. L-System(L系统) id : lc < pred > rc : cond ! succ : prob id:产品标记(Production Identifier) lc:左边内容 pred:前部 rc:右边内容 rc:条件 succ:后继 prob:产生这个后继的概率

  3. 1. L-System(L系统) L-system 1: w: A(1)B(3)A(5) p1 : A(x) -> A(x+ 1) : 0:4 p2 : A(x) !->B(x-1) : 0:6 p3 : A(x) < B(y) > A(z) : y < 4 -> B(x + z)[A(y)] 可能结果： A(1)B(3)A(5) =) A(2)B(6)[A(3)]B(4)

  4. 1. Turtle结构 Turtle: 由一个位置向量P，三个互相垂直的方向向量H,U,L构成，如下图： 1. 1 模块F表示沿着当前方向画一条线 1.2 +，- ，/, \, &, ^分别表示绕相应轴旋转

  5. 3. L-System例子 L-system 2: w : A p1 : A -> F(1)?P(x, y) - A p2 : F(k) =? F(k + 1)

  6. 3. L-System例子 L-system 2: w : A p1 : A -> F(1)?P(x, y) - A p2 : F(k) =? F(k + 1) ?P(x, y) 称为疑问模块(Query Module) 它的值是由字符串翻译后得出的，取决于 当前Turtle在空间中的位置和朝向

  7. 3. L-System例子 L-system 3: w: A p1 : A -> [+B][-B]F?P(x, y)A p2 : B -> F?P(x, y)@oB p3 : ?P(x, y) : -> [+(2y)F][-(2y)F]%

  8. 3. L-System例子 L-system 4: w : FA->P(x, y) p1 : A >?P(x, y) : !prune(x, y) -> @oF/(180)A p2 : A >?P(x, y) : prune(x, y) -> T% p3 : F >T -> S p4 : F >S -> SF p5 : S -> p6 : @o > S -> [+FA?P(x, y)] prune(x; y) = (x < -L/2)||(x > L/2)||(y < 0)||(y > L);

  9. 4. 随机树木模型 4 条植物学基本原理: 1、在生长初期k=1，树只有一个主枝，没有侧枝 2、在接下来的每个时期，萌芽出现于上个时期新生长出的枝干末梢处。有一个常量bmax>1，表示最大分叉率 3、不管年龄和位置，所有枝干长度近似一样长l，最后会形成一个半圆形的树冠 4、树叶都是在最后一个枝干上长出的，形成一个半圆形树叶层。有一个常量，决定了树木能存活的最小叶面曝光面积

  10. 4. 随机树木模型 根据这4 条植物学基本原理，我们得到: 1、当k1，树冠半径 2、半圆形树冠面积 3、下一时期新生长出的枝条数目: 其中 4、初期 后期 5、当k 6、分叉概率

  11. 4. 随机树木模型 L-System 5: w : FA(1) p1 : A(k) ->/()[+()FA(k + 1)] -()FA(k + 1) : min{1, } p2 : A(k) -> /()B -()FA(k + 1) : max{0, } =90=32假设k=3为临界点

  12. 5. 模拟裁剪 L-System 6: w: FA(1)?P(x, y, z) p1 : A(k) > ?P(x, y, z) : !prune(x, y, z) -> /()[+()FA(k + 1)?P(x, y, z)] -()FA(k + 1) : min={1, } p2 : A(k) > ?P(x, y, z) : !prune(x, y, z) -> /()B(k + 1, k +1) -()FA(k + 1) : max{0, 1-} p3 : A(k) > ?P(x, y, z) : prune(x, y, z) -> T% p4 : F > T -> S p5 : F > S -> SF p6 : S -> p7 : B(m, n) > S -> [+()FA(am + bn + c)?P(x, y, z)] p8 : B(m, n) > F -> B(m+ 1, n) a = 0, b = 1, c = -5, =90=32

  13. 5. 模拟裁剪 a, b, c取值对模型结果的影响: a = 1, b = 0, c = -5 a = 0, b = 1, c = -5 a = 0, b = 0, c = 1
